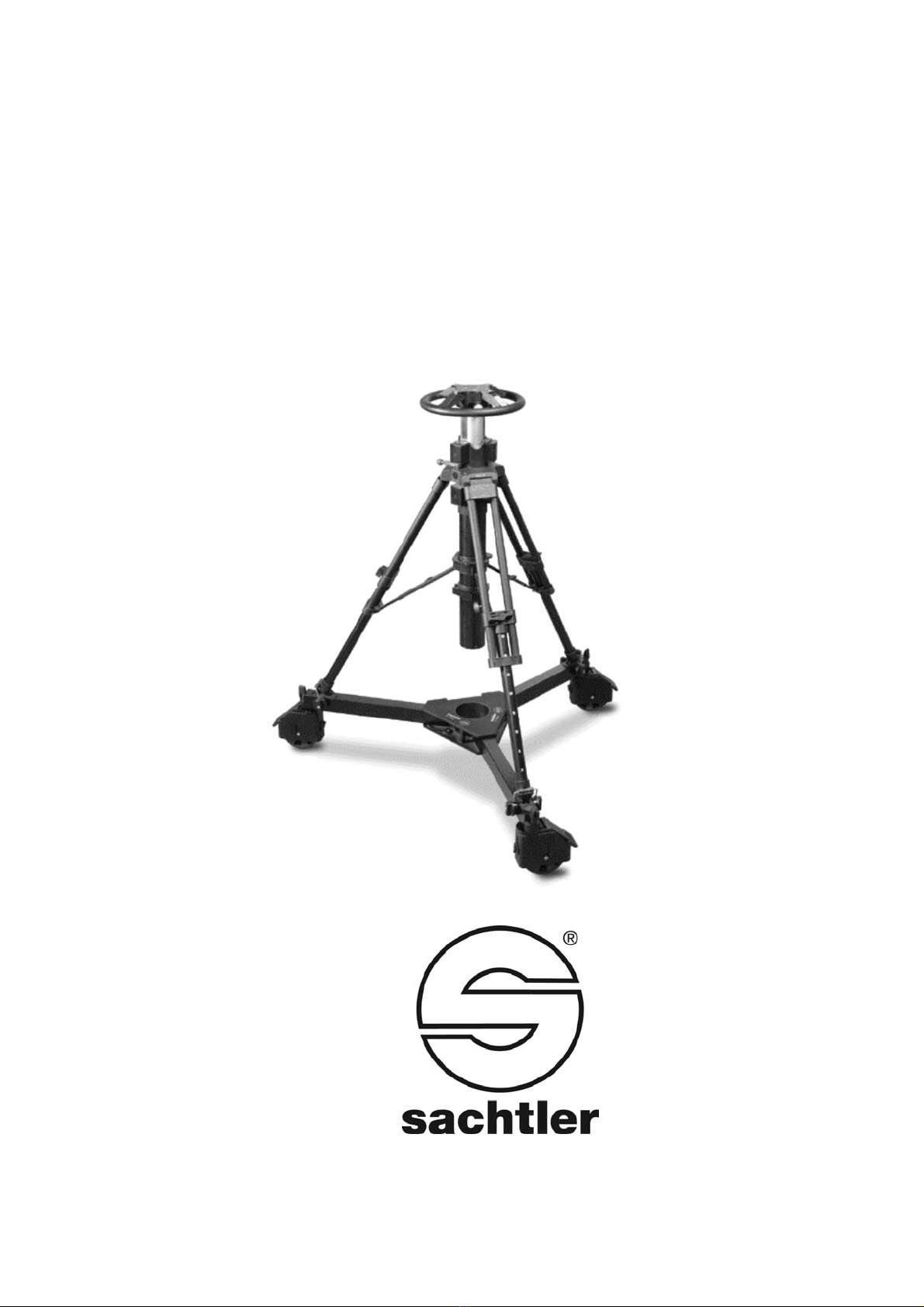

Sachtler C III User manual

C III
Manual
Benutzerinformation
Code 5195

© by sachtler®. Alle Rechte vorbehalten / All rights reserved
Version: 2
Ausgabedatum / Issue date: 07/18
Bestellnr. / Order no.: spe11t050a
Original User Manual/Originalbetriebsanleitung
sachtler®
www.vitecgroup.com
E-Mail: [email protected] Homepage:
http://www.sachtler.com
We want to offer Sachtler pro-
ducts that are always state of
the art.
Therefore we reserve the right
to make changes based on
technical advances.
Wir wollen, dass Ihre Sachtler
Produkte immer auf dem aktuell-
sten Stand sind.
Deswegen behalten wir uns tech-
nische Änderungen vor.

- I -
C III
Table of contents
1 General Information .............................................................1
2 Intended use ........................................................................1
3 Symbols used in the user´s manual.....................................2
4 Safety Instructions................................................................2
5 Scope of Supply ...................................................................3
6 Assembly of the Pedestal
6.1 Unfolding Dolly ............................................................4
6.2 Connecting the column to the dolly ............................4
6.3 Setting the height .........................................................4
6.4 Mount the head to the pedestal ...................................4
6.5 Adjusting the C III ......................................................5
6.6 Adjusting the Dolly ......................................................6
6.7 Standby mode ..............................................................6
6.8. Dismantling...................................................................6
7 Cleaning and Maintenance ..................................................7
8 Warranty...............................................................................7
9 Technical Data......................................................................7

Inhaltsverzeichnis
1 Allgemeine Information ....................................................... 9
2 Bestimmungsgemäße Verwendung ....................................9
3 Symbolerklärung ...............................................................10
4 Sicherheitshinweise............................................................10
5 Lieferumfang.......................................................................11
6. Aufbau C III
6.1. Aufbau Dolly ...............................................................12
6.2. Hubsäule mit dem Dolly verbinden ............................12
6.3. Grundhöhenverstellung ..............................................12
6.4. Kopf auf dem Pedestal befestigen .............................13
6.5. Säulendruck einstellen ...............................................13
6.6. Dolly einstellen ...........................................................14
6.7. Pausen .......................................................................14
6.8. Abbauen .....................................................................15
7 Reinigung und Instandhaltung ..........................................15
8 Gewährleistung ..................................................................15
9 Technische Daten ..............................................................16
- II -
C III

- 1 -
Manual C III
1 General Information
This manual is an important part of the equipment and is aimed
at personnel who operate and maintain the C III pedestal. It
contains information about the C III and it´s proper use. Above
all it serves to safeguard users and the environment.
It is the duty of each user to familiarize themselves with the
contents of the manual and to adhere exactly to all instructions
relating to safety.
In addition the rules and regulations governing the prevention of
accidents must also be observed. Please keep this manual for
future reference.
2 Intended Use
This pedestal was developed for moving and elevating cameras
in studios or other locations. Any use above and beyond this
purpose is deemed improper.
The max. payload of the C III is 55 kg (121 lbs) and you must
not exceed this limit.
The C III must only be maintained and serviced with original
Sachtler parts.

Manual
- 2 -
C III
3 Symbols used in the user´s manual
Indicates a possible danger to the life and
health of users.
Non-observance of these instructions may
have seriously harmful consequences to
health, including life-threatening injuries.
Indicates a possibly harmful situation.
Non-observance can damage the machine
or the environment.
Indicates that tools are needed to
complete this operation.
4 Safety Instructions
-> A pressurized pedestal will rise rapidly when the safety
lock is released.
-> Observe all current regulations for the prevention of
accidents

- 3 -
Manual C III
5. Scope of Supply
The C III comprises a telescopic column and a dolly. Both units can
be separated for transport. It also includes a hand pump and an
Allen Wrench No. 4mm.
Pressure gauge
Height adjust-
ment lock
Wheel brake
Dolly
Column lock
Column
Transport lock
Wheel angle
lock
Steering Wheel

ManualC III
- 4 -
6 Assembly of the Pedestal
6.1 Unfolding Dolly
Release the arms of the dolly by pushing
the buttons on the bottom. Unfold the arms
until they lock at the fully open position.
Apply the wheel brakes.

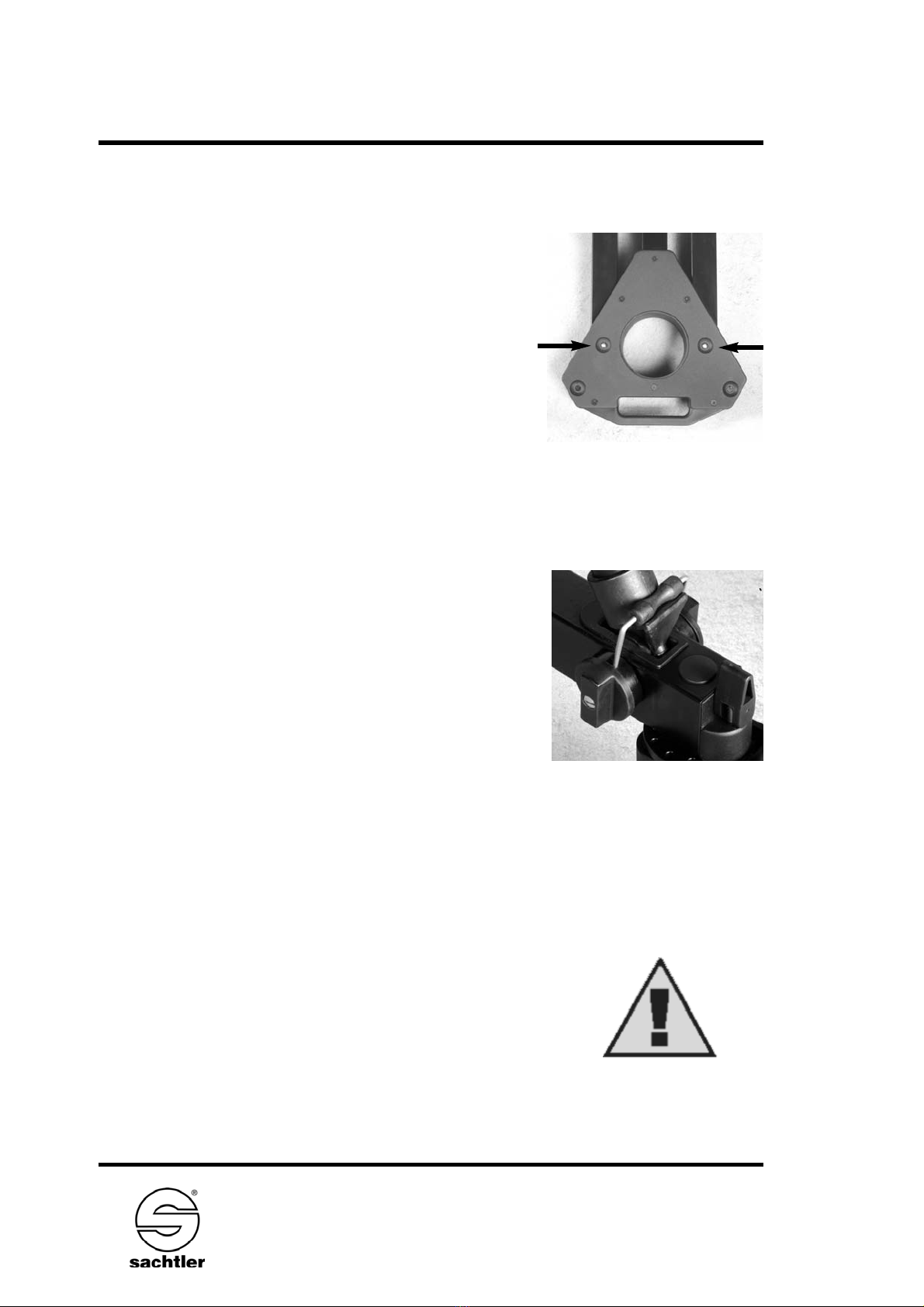

6.2 Connecting the column to the dolly
Place the column onto the dolly so that the
spikes of the pedestal´s legs fit in the
recessess of the dolly. Turn the cams
inward to tighten the spikes safely to the
dolly.
6.3 Setting the height
Adjustable tripod stages allow for a variety
of working heights.
Ensure that the centre column is secured
by its transport lock when setting the tripod
height.
6.4 Mount the head to the pedestal
While pushing down the steering wheel pull
centre column´s transport lock to release.
Rise column carefully to a convenient posi-
tion for attaching the head and close the
safety lock.

Connect the head to the column by tigh-
tening the 3 screws with the supplied
allen wrench. Make sure that it is moun-
ted securely.

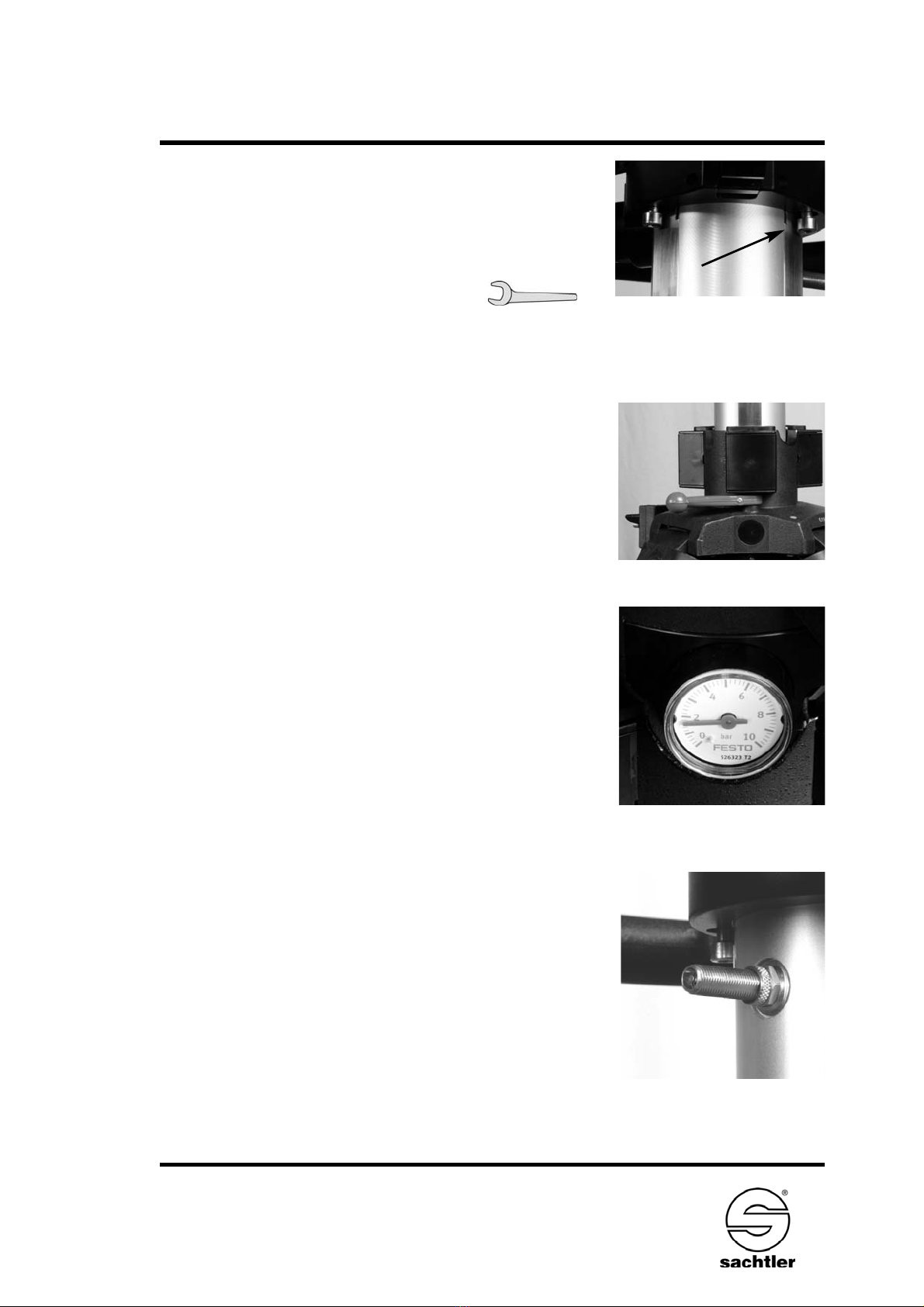

6.5 Adjusting the C III
Mount camera and accessories before
you start to pressurize the column.
Release column lock (red lever to green
dot)
As some pressure is already applied at
the factory, the centre column may now
move upwards. You can check the pres-
sure with the pressure gauge at the
column.
Push down the center pin of the Schrader
valve with the back of the valve cap and
release air until the camera is held in
position. If the center column won´t hold
the camera and moves downward mount
the enclosed pump by pressing it straight
and firmly onto the valve. Pump in a few
strokes until the centre column will stay at
the desired height. A safety valve is instal-
led in the system to prevent overpressu-
ring the column.
- 5 -
C IIIManual
Allen Wrench No 4 mm

ManualC III
- 6 -

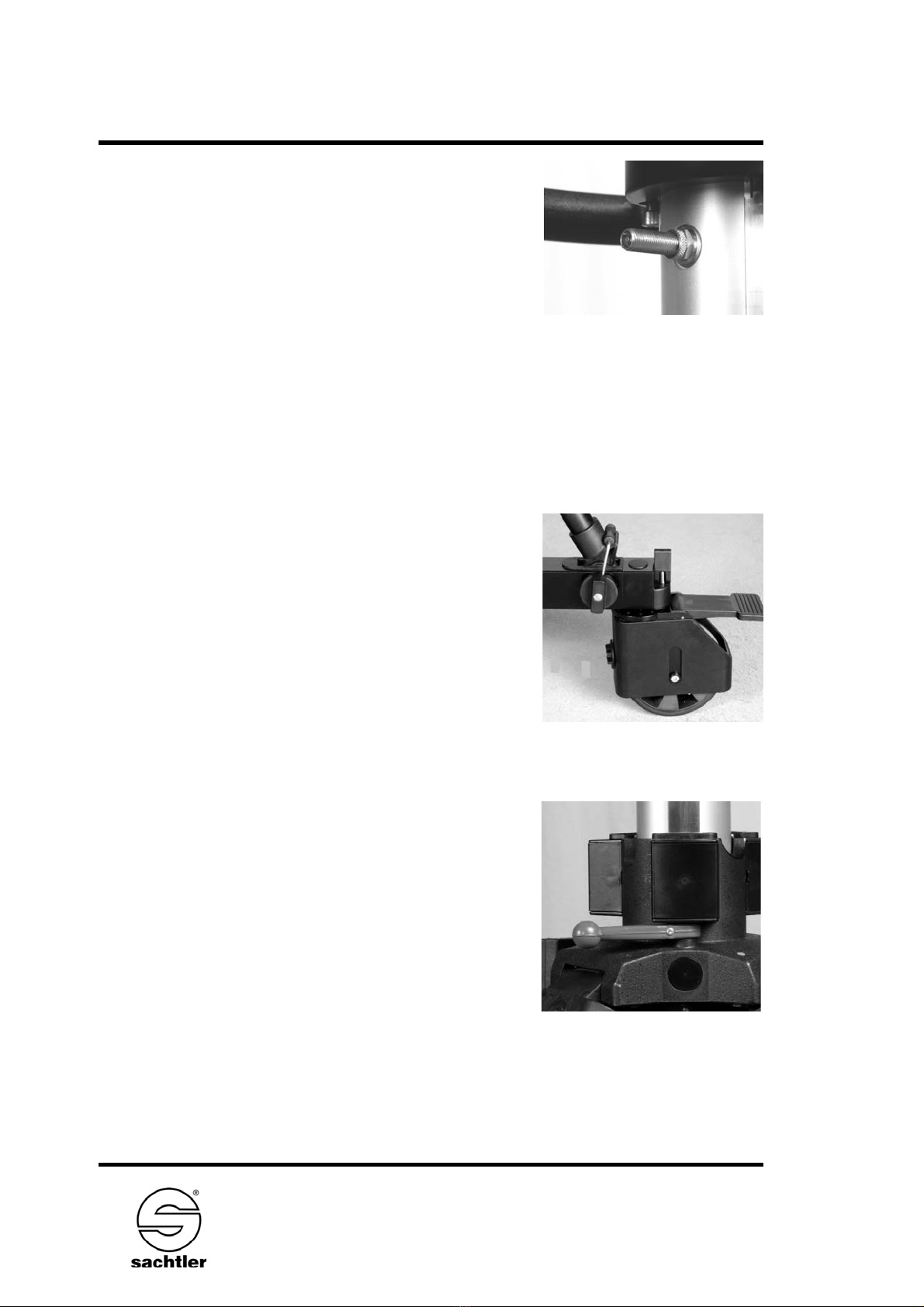

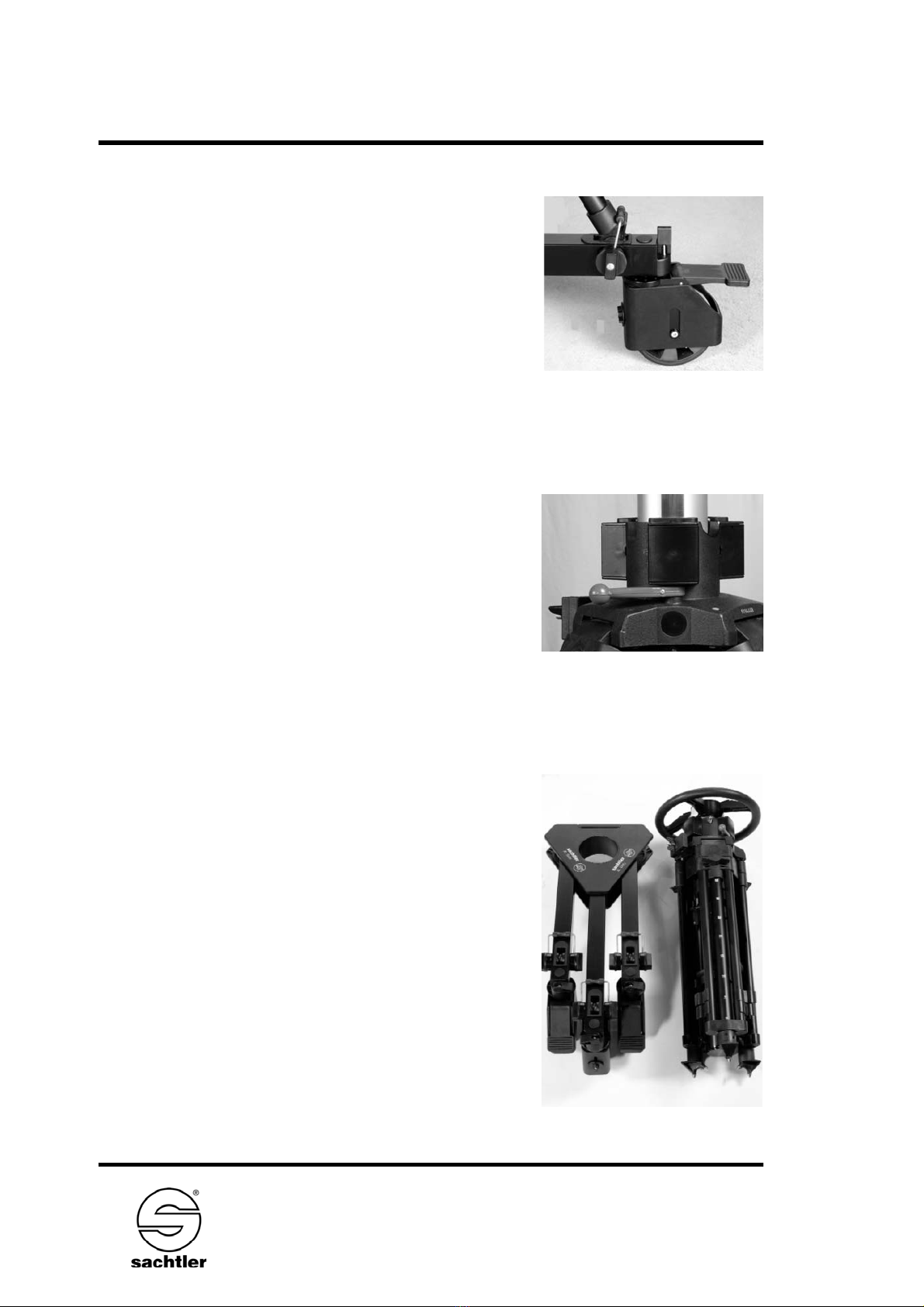

6.6 Adjusting the dolly
By turning the wheel-angle locks of the
dolly straight and circular moves can be
preset and repeatable. This angle-lock is
completely independent of the wheels
brake.
6.7 Standby mode
Lock centre column (red lever to red
dot) and secure dolly by locking one
caster.
Note: Prior to first use and after longer
breaks move centre column several
times fully up and down to achieve
utmost smooth performance.
6.8 Dismantling
Completely remove camera and fluid
head from pedestal. Make sure that the
transport lock is engaged while continui-
ung to dismantle the C III pedestal for
transport.

- 7 -
C IIIManual
7 Cleaning and maintenance
The C III should be wiped regularly with a clean and dry cloth
to remove dirt and dust.
8 Warranty
Warranty expires if the CIII is operated improperly or not in line
with the specified technical data (please refer to our general
terms of sale and delivery).
Please register at www.sachtler.com for an extended warranty
period.
9 Technical Data
Code No: 5195
Payload max: 55 kg (121 lbs)
Min height: 715 mm (28.1“)
Max height: 1570 mm (61.8“)
On-shot stoke: 42 cm (16.5“)
Wheel diameter: 125 mm (4.9“)
Dolly weight: 6,7 kg (14.8 lbs)
Column weight: 9,8 kg (21.6 lbs)
Total pedestal weight: 16,5 kg (36.4 lbs)

ManualC III
- 8 -

- 9 -
C IIIBenutzerinformation
1 Allgemeine Information
Die Benutzerinformation ist wichtiger Bestandteil der Lieferung
und ist an das Bedienungs- und Instandhaltungs-Personal des
C III gerichtet. Sie enthält wichtige Informationen und dient vor
allem der Sicherheit des Bedieners und der Umwelt.
Es ist die Pflicht jedes C III Benutzers, sich mit dem Inhalt der
Bedienungsanleitung vertraut zu machen und alle Hinweise, die
die Sicherheit betreffen, genau zu beachten.
Darüberhinaus sind die für den Einsatzort geltenden Regeln
und Vorschriften zur Unfallverhütung zu beachten.
Die wichtigsten Sicherheitshinweise sind in Kapitel 4
„Sicherheitshinweise“ zusammengefaßt. Zusätzliche Hinweise
sind in anderen Kapiteln durch entsprechende Zeichen gekenn-
zeichnet (siehe Kapitel 3 „Erklärung der verwendeten
Symbole“).
2 Bestimmungsgemäße Verwendung
Das Pedestal C III wurde für den professionellen Einsatz zum
Bewegen von Kameras entwickelt. Eine andere oder darüber
hinaus gehende Benutzung gilt als nicht bestimmungsgemäß.

BenutzerinformationC III
- 10 -
3 Symbolerklärung
Gefahr
Sie werden auf eine drohende Gefahr oder
möglicherweise gefährliche Situation hingewie-
sen.
Das Nichtbeachten dieser Hinweise kann zu
Personenschäden führen.
Hinweis
Sie werden auf eine möglicherweise schädliche
Situation hingewiesen.
Das Nichtbeachten dieser Hinweise kann das
Gerät oder die Umwelt schädigen.
Hinweis auf zum Aufbau benötigtes Werkzeug
4 Sicherheitshinweise
-> Beachten Sie, daß beim Aufbau, Abbau und Transport
des C III die Transportsicherung verwendet werden
muß.
-> Ohne Traglast kann die Hubsäule nach oben schnellen,
wenn die Säulenklemmung geöffnet wird.

- 11 -
C III
5. Lieferumfang
Zum Lieferumfang des C III Pedestals gehören die C III
Hubsäule, ein Dolly, eine Luftpumpe und ein Imbusschlüssel
Größe 4. Hubsäule und Dolly können zum einfachen
Transport leicht getrennt werden.
Manometer
Handrad
Transportsicherung
Säulenbremse
Hubsäule
Dolly
Radbremse
Rad-
Winkelfeststeller
Höhenverstellung
Benutzerinformation

C III
- 12 -
Benutzerinformation
6 Aufbau C III
6.1 Aufbau Dolly
Durch Druck auf die Tasten an der
Unterseite des Dolly werden die
Ausleger freigegeben. Klappen Sie sie
soweit auseinander, bis diese in der
Endstellung hörbar einrasten. Stellen
Sie zwei Räder fest.
6.2 Hubsäule mit dem Dolly
verbinden
Setzen Sie die Hubsäule so auf den
Dolly auf, daß die Dorne an den
Pedestal-Beinen in die Aussparungen an
den Dolly-Auslegern greifen. Durch
Drehung der Exzenter nach innen wird
das Pedestal mit dem Dolly sicher ver-
bunden.
6.3 Grundhöhenverstellung
Durch die Dreibein-Stützkonstruktion des
Pedestales läßt sich der Arbeitsbereich
variieren.
Sichern Sie jedoch unbedingt die
Hubsäule mit der Transportsicherung,
bevor Sie den Beinauszug verändern.

6.4 Kopf auf dem Pedestal befestigen
Öffnen Sie die Transportverriegelung.
Durch Druck nach unten auf das
Steuerrad und gleichzeitigem Ziehen am
Transportverriegelungshaken wird die
Säule entsichert.
Fahren Sie die Säule vorsichtig nach
oben, bis Sie Zugriff auf die 3 Schrauben
haben, mit denen der Kopf befestigt wird.
Sichern Sie die Säule mit der
Säulenklemmung.
Befestigen Sie den Kopf, indem Sie alle
3 Schrauben mit dem mitgelieferten
Inbusschlüssel Gr. 4 festziehen. Stellen
Sie sicher, daß der Kopf gut befestigt ist.
6.5 Säulendruck einstellen
Montieren Sie Kamera inkl. Zubehör,
bevor Sie den Säulendruck einstellen.
Lösen Sie die Säulenbremse (roter Hebel
auf grünen Punkt).
Da die Luftfeder der Säule bereits werks-
seitig aktiviert wurde, kann die Säule
bereits jetzt selbsttätig ausfahren. Den
Druck können Sie am Manometer able-
sen.
Lassen Sie durch Druck auf das Ventil mit
der umgedrehten Ventilkappe so viel Luft
heraus, bis die Säule in jeder Stellung
stehen bleibt.
- 13 -
C IIIBenutzerinformation

C III
- 14 -
Benutzerinformation
Fährt die Säule jedoch nach unten oder
wird später ein schweres Objektiv oder
Zubehör montiert, muß die
Ausgleichskraft der Luftfeder erhöht
werden. Dazu dient die mitgelieferte
Handpumpe. Ventilkappe abschrauben,
Luftpumpe aufbauen und gerade auf
das Ventil setzen. Einige Male pumpen, bis die Säule wieder in
jeder Stellung stehen bleibt. Ein Sicherheitsventil ist gerätesei-
tig vorhanden und verhindert ein Überfüllen der Säule.
6.6 Dolly einstellen
Durch seitliches Umklappen der
Radwinkelfeststeller am Dolly
können saubere Parallel- oder
Kreisfahrten voreingestellt werden.
Diese Einstellung läßt sich völlig unab-
hängig von der Bremsung
der Räder wählen.
6.7 Pausen
Mittelsäule durch Säulenbremse sichern
(roter Hebel am roten Punkt) und den
Dolly durch Feststellen einer Bremse
sichern.
Hinweis: Vor der Inbetriebnahme und
nach längeren Standzeiten sollte die
Säule mehrmals auf und ab bewegt
werden, um optimale Leichtgängigkeit
zu erreichen.

- 15 -
C IIIBenutzerinformation
6.8. Abbauen
Nehmen Sie zuerst Kamera und
Kopf ab. Sichern Sie dann die
Hubsäule mit der Transport-
sicherung, bevor Sie den Dolly
abbauen.
7 Reinigung und Instand-
haltung
Entfernen Sie regelmäßig Staub und
Dreck mit einem weichen, fusselfrei-
en Tuch.
8 Gewährleistung
Der Gewährleistungsanspruch verfällt, wenn das Pedestal C III
unsachgemäß oder außerhalb der spezifizierten technischen
Daten betrieben wurde (siehe Sachtler Liefer- und
Zahlungsbedingungen).
Bitte registrieren Sie sich unter www.sachtler.de, um einen
erweiterten Gewährleistungszeitraum zu erhalten.
9 Technische Daten
Code Nr: 5195
Traglast max: 55 kg
Min Höhe: 715 mm
Max Höhe: 1570 mm
Säulenhub: 420 mm
Raddurchmesser: 125 mm
Dolly Gewicht: 6,7 kg
Hubsäule Gewicht: 9,8 kg
Gewicht: 16,5 kg

BenutzerinformationC III
www.sachtler.com
