Sachtler Video 15 SB User manual

Video 15 SB
Fluid Head
Fluidkopf
Manual / Benutzerinformation

© by sachtler®. Alle Rechte vorbehalten / All rights reserved
Originalbetriebsanleitung/Original User Manual
Version: 2.7/12/13
Ausgabedatum / Issue date: 12/13
Bestellnr. / Order no.: sko11t240A
sachtler®
Vitec Group Videocom Division
www.vitecgroup.com
Erfurter Strasse 16 Postfach / P.O.BOX 2039
D-85386 Eching D-85380 Eching
Germany Germany
Telefon: [phone]
Telefax: ([phone]
E-Mail: [email protected]
Homepage: http://www.sachtler.com
We want you to receive
Sachtler products that are
always state of the art.
Therefore we reserve the
right to make changes
based on technical
advances.
Wir wollen, dass Ihre
Sachtler Produkte immer auf
dem aktuellsten Stand sind.
Deswegen behalten wir uns
technische Änderungen vor.

- I -
Video 15 SB
Table of contents
1 Safety instructions/General information ..............................1
2 Operating elements..............................................................2
3 Operation .............................................................................2
3.1 Intended use ................................................................2
3.2 Moving of the pan bar .................................................3
3.3 Levelling of the fluid head............................................3
3.4 Mounting of the camera and/or plate..........................4
3.5 Counterbalancing of the camera .................................4
3.6 Setting of the damping ................................................5
3.7 Brakes ..........................................................................6
3.8 Change of the battery..................................................6
3.9 Transport setting of damping, counterbalance
and brakes ...................................................................6
4 Technical Data .....................................................................7
5 Accessories..........................................................................8
5.1 Camera plates..............................................................8
5.2 Pan bars.......................................................................8
6 Inspection and Cleaning ......................................................8
7 Warranty...............................................................................9

Inhaltsverzeichnis
1 Sicherheitshinweise/Grundlegende Hinweise....................11
2 Bedienelemente .................................................................12
3 Betrieb................................................................................12
3.1 Bestimmungsgemäße Verwendung...........................12
3.2 Schwenkarmverstellung.............................................12
3.3 Nivellieren des Fluidkopfes........................................13
3.4 Entnehmen und Einsetzen der Kamera(platte) ..........13
3.5 Einstellen der Kamerabalance ...................................14
3.6 Einstellen der Dämpfung............................................15
3.7 Bremsen.....................................................................16
3.8 Austausch der Batterie ..............................................16
3.9 Transportstellung von Dämpfung, Gewichts-
ausgleich und Bremsen .............................................16
4 Technische Daten ..............................................................17
5 Zubehör..............................................................................17
5.1 Kameraplatten............................................................17
5.2 Schwenkarme ............................................................18
6 Inspektion und Pflege ........................................................18
7 Gewährleistung ..................................................................19
- II -
Video 15 SB

Video 15 SB
- 1 -
1 Safety instructions / General information
-> Before using the fluid head read the manual.
-> Before mounting the fluid head on the tripod, check if the
tripod has a safe standing and if the tripod leg extensions
are clamped.
-> Before releasing the clamping screw on the fluid head (with
a mounted camera), the tripod must be secured against fall
over.
-> Before releasing the vertical brake (at a non balanced came-
ra set up) or the clamping of the camera-/balance plate the
camera must be secured against sudden movement, other-
wise there may be a danger of finger trapping.
-> During camera tilt movements with extreme tilt angles there
may be a danger of finger trapping between top-/balance
plate and housing for users and third persons.

- 2 -
Video 15 SBManual

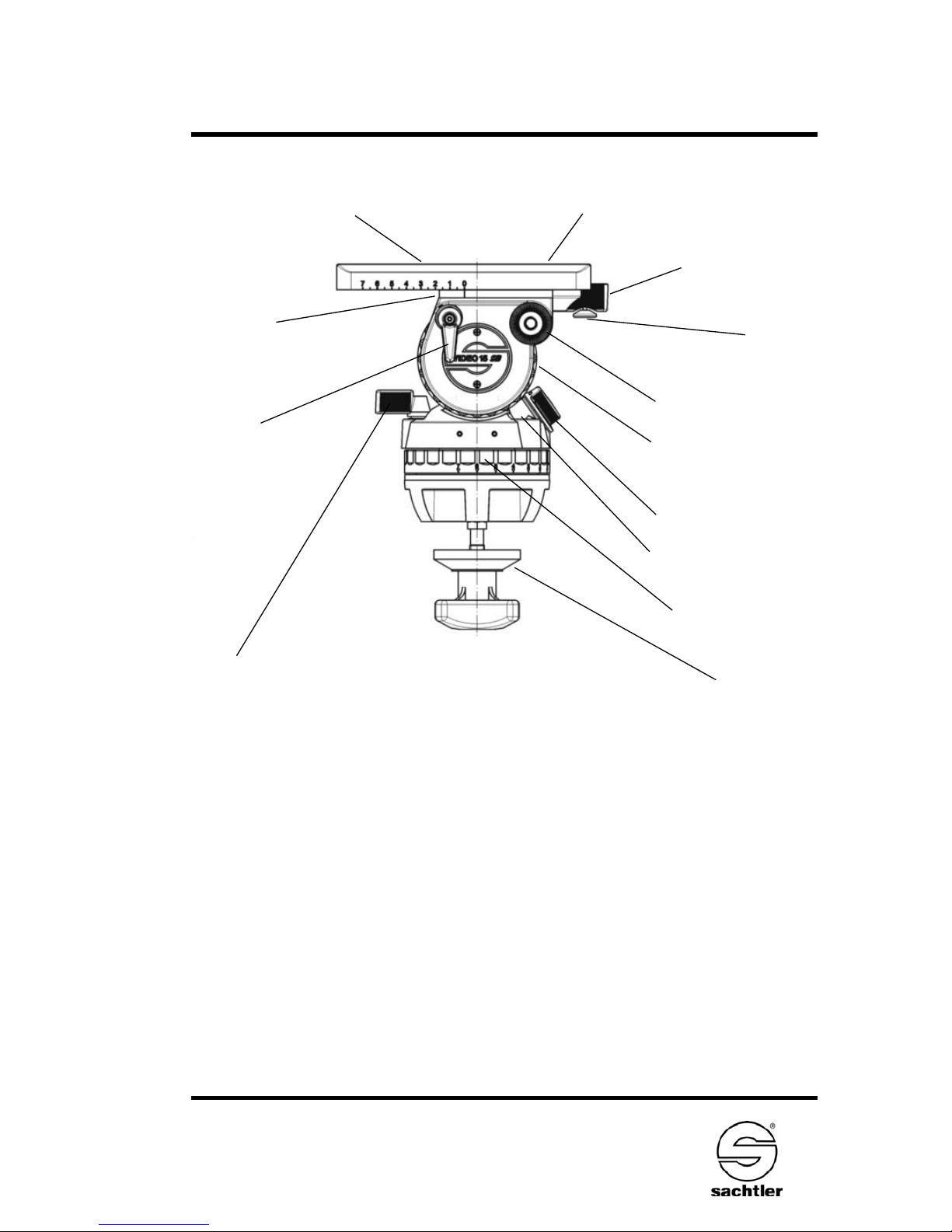

2 Operating elements
Horizontal set-
ting of fluid
damping
Vertical brake
Clamping of the balance
plate (backside)
Vertical setting of
fluid damping
Counterbalance knob
Horizontal brake
Clamp
screw of
fluid head
Safety lock of
Touch & Go System
Rosette for pan bar
fixing
Lever locking of
Touch & Go
System
Camera plate
Touch
bubble
3 Operation
3.1 Intended use
This fluidhead was developed to enable pan-and tilt
movements of cameras. The maximum payload is speci-
fied in chapter 4.
Spare screws

ManualVideo 15 SB
- 3 -
3.2 Moving of the pan bar
Open the black clamping lever of the pan bar and move
the pan bar into the desired position. Close the clamping
lever of the pan bar. During transportation the pan bar can
be moved next to the tripod legs.
Caution: Open the clamping lever of the pan bar far
enough. The teeth of the pan bar clamp should not clatter
while moving the pan bar. However, a plastic protector
prevents against wear of the metal toothed ring. Make sure
that the teeth interleave with each other when closing the
clamping lever of the pan bar.
Use of the enclosed pan bar on the left side of the fluid
head is also possible. For this it is advisable to relocate the
clamp on the pan bar. The pan bar has to be removed
from the head and the black plastic cap on its top should
be opened and removed with a coin or screw driver. The
toothed clamp should be removed and relocated. The pla-
stic cap needs to be tightened again.
3.3 Levelling of the fluid head
Apply the vertical brake and hold the camera with one
hand. Open the clamping screw of the fluid head and
move the head in such a way, that the bubble moves into
the level´s black circle. Tighten the clamping screw firmly.
Touch Bubble
The Video 15 SB a self illuminating Touch Bubble which
allows easy levelling even under unfavourable lighting
conditions.
The illumination is activated by strong tapping on the bub-
ble. The bubble will light up to 20 seconds.

- 4 -
Video 15 SBManual
3.4 Mounting of the camera and/or plate
The Video 15 SB is delivered with the Touch & Go camera
quick locking system.
-> Apply the horizontal and vertical brake.
-> Hold the camera and /or plate with one hand.
-> Grasp the locking lever with your thumb and index
finger and pull down the red safety button.
-> Move the locking lever as far as possible to the left
and take out the camera and /or plate.
-> Attach the camera plate to the camera (see also chap-
ter 5.1) around the camera´s centre of gravity.
-> By mounting the camera and/or plate again it will lock
automatically and the locking lever will snap back
audibly into its initial position.
3.5 Counterbalancing of the camera
-> Before adjusting the counterbalance of the camera, the
center of gravity of the camera must be centered preci-
sely over the axis of the fluid head.
-> Lock the vertical brake, adjust the vertical setting of the
fluid damping to “0” and adjust the knob for the coun-
terbalance setting also to “1”.
-> Secure the camera with one hand and open the
vertical brake.
-> Should the camera be front or back heavy open the
lock of the cameraplate/balanceplate (undo red wing
screw slightly on the side of the fluid head; keep the
camera secured with one hand).

Manual
Video 15 SB
-5 -
Centre the camera weight and compensate for a
backheavy setup by sliding the cameraplate/balance-
plate forwards and for a frontheavy setup by sliding
backwards. The camera should remain in the horizontal
position.
-> Lock the cameraplate/balanceplate by turning the red
wing screw clockwise and tighten it.
-> If you can’t manage to centre the camera correctly,
please read paragraph 5.1 “Camera plates”.
-> The fluid head Video 15 SB is equipped with a twelve
step counterbalance adjustment. Select the setting
which compensates best with your camera set up.
Adjusting the lower setting comes immediately effective.
The adjustment of the higher setting becomes effective
after passing the “0” level while tilting the fluid head.
3.6 Setting of the damping
The Video 15 SB is equipped with seven damping levels
horizontally and vertically and a zero setting.
By turning the vertical setting and the horizontal setting the
desired level of the fluid damping is selected.
Turn the setting ring to “0” in order to switch off the dam-
ping completely.
Make sure that you always turn the setting to the next
indexed position (arrow). Engage the retainer pins by
slowly panning or tilting the camera.
ATTENTION: Panning or tilting the camera with settings
between the indexed positions can damage the retainer
pins and/or disks.

-6 -
Video 15 SBManual
The different clamping levels can only be felt if the horizon-
tal and vertical brakes are open.
If you set the setting rings on the same index number
(e. g. “3”) the degree of the horizontal and vertical damping
is identical and thus enabling precise diagonal panning
movements without jerks and vibrations.
3.7 Brakes
The horizontal brake applies the lock for the pan and the
vertical brake for the tilt movement. Both brakes are vibra-
tionless and can be used during shooting.
3.8 Change of the battery
The illumination is powered by one standard type button
cell (CR 2032, 3 V) located in the battery holder, which can
be opened with a sharp object such as a screwdriver.
Make sure to insert the new batteries according to the
“plus” symbol as indicated in the covering plate.
The battery last for about 2000 illumination cycles.
3.9 Transport setting of damping, counterbalance
and brakes
To ensure smooth operation of the setting rings for the
damping over the long life time period of the fluid head,
you should turn both setting rings from position “0” to
maximum position, before and after the use of the fliud
head.
Setting during transportation: the most important issue is
to open both brakes - horizontal and vertical.
Counterbalance and damping should be set to maximum
position

ManualVideo 15 SB
- 7 -
1 kg to 16 kg (2.2 lb to 35 lb)
70 mm, 2.8” sliding range
7 horizontally, vertically and 0
+ 90° / -75°
-40°C (- 40°F) to 60°C (140°F)
2.8 kg (6.2 lb)
12
Touch & Go plate 16 (#1064),
1/4” and 3/8” screws
100 mm bowl
DV right (#3470),
diameter 18/22/32 mm (0.7/0.9/1.3”),
length 350 - 520 mm (13.8 - 20.5”)
Payload range:
Balance plate:
Grades of drag:
Tilt angle:
Temperature range:
Weight:
Counterbalance:
Camera fitting:
Tripod fitting:
Pan bar:
4 Technical Data

- 8 -
Video 15 SBManual
5 Accessories
5.1 Camera plates
The fluid head Video 15 SB is delivered with the Touch & Go
plate 16 (Code No. 1064). It comes with a 1/4” screw and 3/8”
screw. Spare camera screws (1/4”/ 3/8”) and a pin screw are
stored in the balance plate. The pin screw fits in the center hole
of the camera plate. Thus a pin/1/4” screw connection can be
achieved if your camera requires this connection.
If your camera remains front- or back heavy after going through
the necessary centring procedure (paragraph 3.5) you may
solve this by using the C.O.G plate (Code No. 1063). This plate
offers a removed position.The C.O.G. plate can be mounted to
either the front or the back. It can not be operated with pin and
1/4” screw.
5.2 Pan bars
The Video 15 SB comes with DV right pan bar (#3470). There
is a fixing for an additional left pan bar on the fluid head.
Please order code no. 3471 for the second pan bar.
6 Inspection and Cleaning
Clean the fluid head regularly using a soft cloth and
mild detergent.

ManualVideo 15 SB
- 9 -
7 Warranty
Warranty expires if:
-> the fluid head was operated improperly or not in line with
the specified technical data, or
-> the head housing was opened by unauthorised personnel.
We reserve the right to make changes based on technical
advances.
Please register at www.sachtler.com for an extended warranty
period.

- 10 -
Video 15 SBBenutzerinformation

BenutzerinformationVideo 15 SB
- 11-
1 Sicherheitshinweise/Grundlegende Hinweise
-> Vor Benutzung des Fluidkopfes muß die
Benutzerinformation gelesen werden.
-> Vor Montage des Fluidkopfes auf ein Stativ muß das Stativ
auf sicheren Stand und die Stativbeinauszüge auf sichere
Klemmung überprüft werden.
-> Vor Lösen der Klemmschale, muß das Stativ bei aufgesetz-
ter Kamera gegen Umkippen gesichert werden.
-> Vor Lösen der Vertikalbremse (bei noch nicht eingestellter
Kamerabalance)oder der Klemmung der Kamera-/Balance-
platte muß die Kamera gegen plötzliche Bewegung gesi-
chert sein, da sonst die Gefahr des Fingereinklemmens
besteht.
-> Bei Kameraschwenks mit extremen Neigewinkeln besteht
für den Bediener oder Dritte die Gefahr sich die Finger
zwischen Top-/Balanceplatte und Gehäuse zu klemmen.

- 12 -
Video 15 SB
Benutzerinformation
2 Bedienelemente
Steuerring der
Horizontaldämpfung
Vertikalbremse
Klemmung der
Balanceplatte (Rückseite)
Verrieglungshebel
der Touch & Go
Klemmung
Steuerring der Vertikal-
dämpfung
Drehknopf zur
Einstellung des
Gewichtsausgleiches
Horizontalbremse Klemmschale
Sperrknopf der Touch
& Go Klemmung
Rosette für
Schwenkarm-
befestigung
Kameraplatte
Selbstleuchtende Libelle
3 Betrieb
3.1 Bestimmungsgemäße Verwendung
Der Fluidkopf wurde für Schwenk- und Neigebewegungen
von Kameras entwickelt. Die maximale Traglast ist in
Kapitel 4 spezifiziert.
3.2 Schwenkarmverstellung
Lösen Sie den schwarzen Klemmhebel des Schwenkarms
und bringen Sie den Schwenkarm in die gewünschte Posi-
tion. Schließen Sie den Klemmhebel des Schwenkarms.
Ersatz
Kameraschrauben

Benutzerinformation
Video 15 SB
- 13 -
Für den Transport kann der Schwenkarm an die
Stativbeine geschwenkt werden.
Achtung: Lösen Sie den Klemmhebel des Schwenkarms
weit genug. Die Zahnkränze der Schwenkarmanlenkung
sollten beim Verstellen kein Rattern verursachen. Ein
Plastikzahnkranz schützt vor Verschleiß der Metallzahn-
kränze. Achten Sie darauf, daß beim Klemmen des
Schwenkarms die Verzahnungen bündig ineinander grei-
fen.
Wollen Sie den mitgelieferten Schwenkarm auf der linken
Seite des Fluidkopfes anbringen, so kann das Klemmstück
mit Klemmhebel, welches zur Anlenkung an den Fluidkopf
dient, versetzt werden. Dazu den Schwenkarm vom
Fluidkopf abschrauben, schwarze Plastikkappe mit Hilfe
einer Münze oder eines Schraubendrehers lösen und ent-
fernen; Klemmstück abnehmen, umsetzen, Plastikkappe
wieder einschrauben und festziehen.
3.3 Nivellieren des Fluidkopfes
Schließen Sie die Vertikalbremse und sichern Sie die
Kamera mit einer Hand.
Lösen Sie die Klemmschale des Fluidkopfes und richten
Sie den Kopf so aus, daß die Luftblase der Libelle im
schwarzen Kreis steht. Klemmschale danach festziehen.
Beleuchtete Wasserwaage (Libelle)
Der Video 15 SB verfügt über eine selbstleuchtende
Libelle, um auch bei ungünstigen Lichtverhältnissen leicht
Nivellieren zu können.
Durch kräftiges Antippen der Libelle wird die Beleuchtung
aktiviert. Die Libelle leuchtet ca. 20 Sekunden.
3.4 Entnehmen und Einsetzen der Kamera(platte)
Der Fluidkopf Video 15 SB ist mit einem Touch & Go
Kamera-Schnellverschluß ausgestattet.

- 14 -
Video 15 SB
Benutzerinformation
-> Schließen Sie Horizontal- und Vertikalbremse.
-> Fassen Sie die Kamera(platte) mit der einen Hand.
-> Verriegelungshebel mit Daumen und Zeigefinger der
anderen Hand greifen und den roten runden
Sperrknopf nach unten ziehen.
-> Verriegelungshebel bis zum linken Anschlag drücken
und dabei Kamera(platte) entnehmen.
-> Befestigen Sie die Kameraplatte ungefähr im
Schwerpunkt der Kamera. Lesen Sie dazu auch Kapitel
5.1. Kameraplatten.
-> Beim Wiederaufsetzen der Kamera(platte) verriegelt sie
sich automatisch und der Verriegelungshebel schnellt
in die Ausgangsposition zurück (hörbares Einschnappen).
3.5 Einstellen der Kamerabalance
-> Zur Einstellung der Kamerabalance ist es notwendig,
zuerst den Schwerpunkt der Kamera genau über dem
Drehpunkt des Fluidkopfes zu zentrieren.
-> Aktivieren Sie die vertikale Bremse, stellen Sie den
Steuerring der vertikalen Dämpfung auf Stellung “0”
und wählen Sie am Drehschalter der Kamerabalance-
einstellung ebenfalls die Stufe “1”.
-> Sichern Sie die Kamera mit einer Hand und lösen Sie
die vertikale Bremse.
-> Sollte die Kamera front- oder hecklastig sein, lösen Sie
die Klemmung der Kameraplatte/Balanceplatte (rote
Flügelschraube seitlich am Fluidkopf nach links drehen
und leicht öffnen; Kamera dabei weiter mit einer Hand
sichern) und zentrieren das Kameragewicht
(Vorschieben bei Hecklastigkeit - Zurückschieben bei
Frontlastigkeit). Die Kamera sollte horizontal stehenblei-
ben.
