Sachtler Reporter 650HS User manual

Reporter 650HS
Manual
Bedienungsanleitung
Tungsten mains powered light 650W
Kunstlicht-Netzleuchte 650W

© by sachtler GmbH. Alle Rechte vorbehalten / All rights reserved
Version:2.0/12/03
Ausgabedatum / Issue date: 12/03
Bestellnr. / Order no.: lof11t050a
sachtler GmbH
Gutenbergstrasse 5 Postfach / P.O.BOX 1648
D-85716 Unterschleissheim D-85706 Unterschleissheim
Germany Germany
Telefon: [phone]
Telefax: (089) 32 15 82 27
E-Mail: [e-mail]
Homepage: http://www.sachtler.com

- I -
Table of contents / Inhaltsverzeichnis
Table of contents
1 Safety instructions................................................................1
2 Properties.............................................................................1
3 Operation..............................................................................2
3.1 Inserting the bulb .........................................................2
3.2 Starting the luminaire...................................................3
3.3 Switching off the luminaire...........................................3
3.4 First operation..............................................................3
3.5 Changing the bulb........................................................3
4 Service / Troubleshooting.....................................................3
5 Technical specifications........................................................4
6 Warranty...............................................................................4
Inhaltsverzeichnis
1 Sicherheitshinweise..............................................................5
2 Eigenschaften.......................................................................5
3 Betrieb..................................................................................6
3.1 Einsetzen des Brenners...............................................6
3.2 Inbetriebnahme............................................................7
3.3 Ausschalten der Leuchte..............................................7
3.4 Erstmalige Inbetriebnahme..........................................7
3.5 Brennerwechsel ...........................................................7
4 Service / Fehlersuche ..........................................................7
5 Technische Daten.................................................................8
6 Garantie................................................................................8

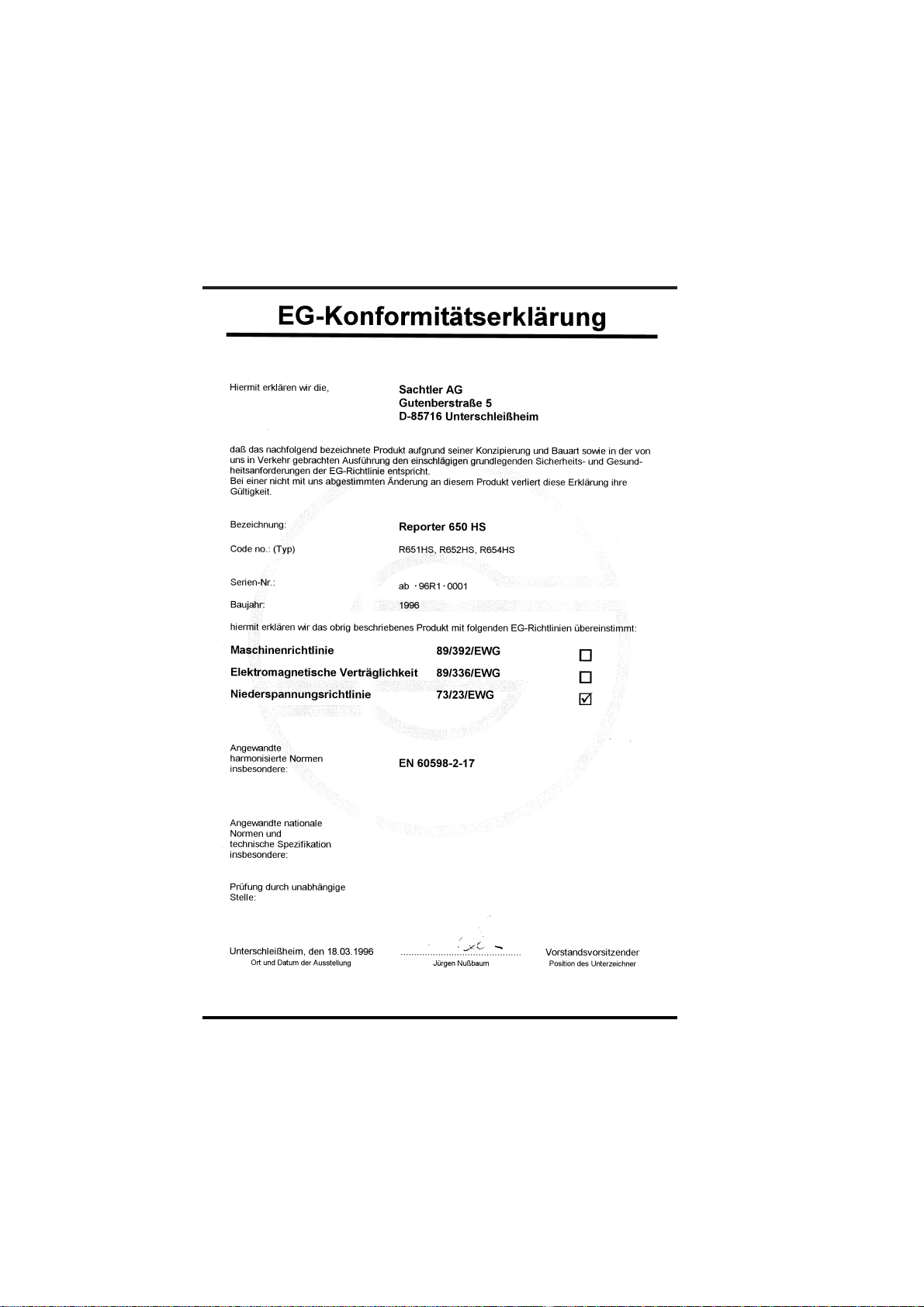

EC-Declaration of Conformity / EG-Konformitätserklärung
- II -

- 1 -
Reporter 650HSManual
1 Safety Instructions
➪Do not connect to a power source whilst in contact with
water, if you have wet or damp hands or if connectors or
cable are wet/damp.
➪Do not place the luminaire in water!
➪Ensure that during the operation of the lumi-
naire enough clearance is maintained aro-
und the luminaire so that generated heat
can
dissipate.
➪Only operate the luminaire with housing closed and
protective glass intact.
➪Handle with care. Do not dispose of!
2 Properties
The Sachtler Reporter 650 HS is designed to be used on light-
stands.The luminaire is to be operated with mains supply and
is designed to be continuously operated up to a maximum
power of 650W.
1,5 m
0,2 m

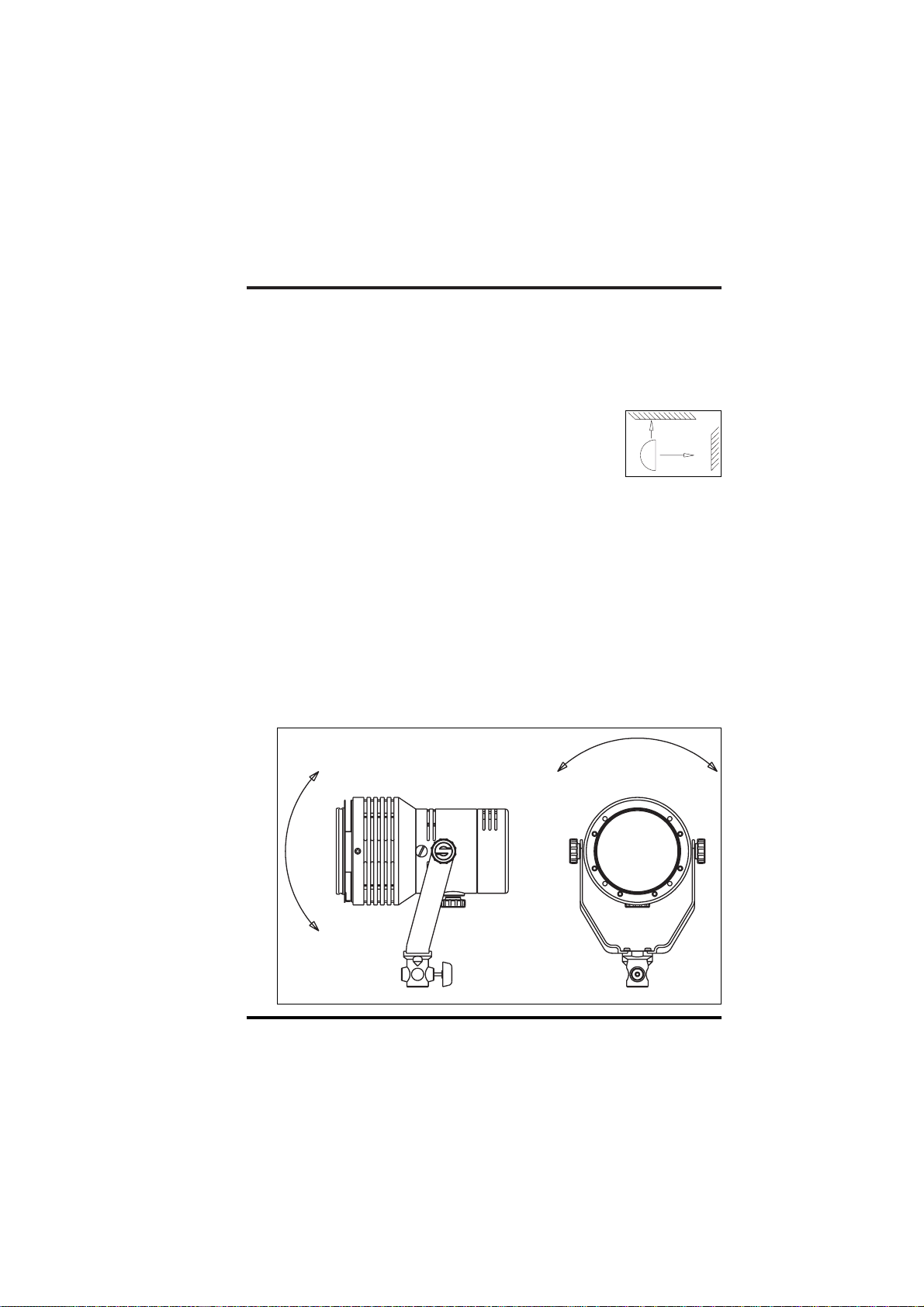

Permissible operating posititon
± 80°
± 30°

ManualReporter 650HS
- 2 -
3 Operation
3.1 Inserting the bulb
Please first adhere to the bulb manufacturer´s instructions
included in the packing.
➪Do not touch quartz glass bulb with bare fingers.
Please do not use any bulb types, whose dimensions and
basic light data are not identical with the indicated basic
data.These bulb types are not suited and not permissible.
Suitable bulb types are: LCL 46,5 mm max. Ø 23 mm
650W ANSI-Code FRK (120V) LIF-Code: CP89
FRL (230V)
FRM (240V)
500W ANSI-Code FRG (120V) LIF-Code: CP82
FRH (230V)
FRJ (240V)
300W ANSI-Code FKW (120V) LIF-Code: CP81
FSL (230V)
FSK (240V)
Open the luminaire by loosening the two knurled metal
screws on the side of the reflector housing until the thread
is visible. Pull reflector housing off.
When inserting the new bulb ensure that it is inserted cor-
rectly by pushing it firmly into the socket until it clicks into
position.The bulb must be aligned horizontally to the
socket level to avoid uneven light distribution.When putting
the reflector housing back in place, please ensure its cor-
rect positioning.This is the case when the opening of the
filter slot on the reflector housing faces upwards and the
focussing knob on the focus housing downwards. Fastening
of the laterally positioned knurled screws will close the
housing again.

- 3 -
Reporter 650HSManual
3.2 Starting the luminaire
Please make sure that line and bulb voltage are compatible
with the fuse rating:
110V with F6.3 A fuse 5 x 20mm
220V up to 240V with F4 A or F 6.3 A fuse 5 x 20mm
Open the four-leaf-barndoor on the luminaire and connect
cable with mains. Put the luminaire into its operating positi-
on and switch it on by using the cable switch. During ope-
ration make sure to move the luminaire very carefully since
the bulb reacts very sensitive to any vibration.
3.3 Switching off the luminaire
Use cable switch to switch off luminaire and let the lamp
cool down for at least 10 minutes before packing it away
again.
3.4 First operation
During the first operating hours you will notice smoke and
slight odour coming from the luminaire which should not be
of any concern and which does not indicate any malfunc-
tion.
3.5 Changing the bulb
If the bulb is damaged or deformed, it must be replaced
with a new one.
Switch off the luminaire and disconnect it from mains. Let
the luminaire cool down for at least 10 minutes.
➪CAUTION! Hot bulb!
After the luminaire has been opened the bulb can be chan-
ged (see 3.1 Inserting the bulb).
4 Troubleshooting
There are no serviceable parts inside. Please use the following
troubleshooting tips in case of malfunction.

ManualReporter 650HS
- 4 -
5 Technical Data according to EN 60 598-2-17
I for R651 HS / R 654 HS
II for R 652 HS
2500 Lux spot, angle of half intensity 20°
450 Lux flood, angle of half intensity 56°
1 : 5.5
-20°C (-4°F) up to 40°C (104°F)
185°C (365°F)
GY9.5
1300 g (2.9 lbs)
260 g (0.6 lbs)
16 mm (2/3“) socket for stand mounting
Daylight filter 2/5600 (F2056)
Diffusor 2 (D2000)
Handle 2 (A2000)
Construction:
Protective class:
Light output:
(5m distance)
Mechanical focussing range:
Permissible ambient temperature:
Max. housing temperature:
Socket:
Weight of luminaire:
Weight of 4-leaf barndoor:
Mounting:
Accessories:
Important: The serial number (given on the type plate) must
be quoted for all technical enquiries.
6 Warranty
Sachtler grants a warranty of 1 year starting from the date of
delivery.
This warranty expires if:
➪the luminaire was operated improperly or not in accordance
with the specified technical data or
➪the electric housing was opened by unauthorised
personnel.
We reserve the right to make changes based on technical
advances.
Remedy
Check if the luminaire is connected to
mains supply!
Check if fuse is ok!
Check if bulb is ok!
Problem
No light:

1 Sicherheitshinweise
➪Stellen Sie keine elektrische Verbindung zum Netz her, wenn
Sie im Wasser stehen, nasse Hände haben oder wenn die
Steckverbinder oder Kabel naß sind!
➪Stellen Sie die Leuchte nicht ins Wasser!
➪Achten Sie darauf, daß beim Betreiben der
Leuchte genügend Abstand zu brennbaren
Teilen besteht und daß die entstehende
Abwärme ungehindert entströmen kann!
➪Leuchte nur geschlossen mit intakter Schutzscheibe
betreiben.
➪Behandeln Sie das Gerät vorsichtig. Nicht werfen!
2 Eigenschaften
Die Sachtler Reporter 650 HS ist als Stativleuchte konzipiert.
Die Leuchte ist mit Netzspannung zu betreiben und bis auf eine
maximal zulässige Leistung von 650W im Dauerbetrieb
geeignet.
- 5 -
Reporter 650HSBedienungsanleitung
Zulässige Betriebslage
± 80°
± 30°
1.5 m
0.2 m

BedienungsanleitungReporter 650HS
- 6 -
3 Betrieb
3.1 Einsetzen des Brenners
Beachten Sie zuerst die der Brennerverpackung beiliegen-
den Hinweise des Brennerherstellers.
➪Den Quarzglaskolben des Brenners nicht mit bloßen
Fingern berühren.
Andere Brennertypen, deren Abmessungen und lichttech-
nische Daten nicht mit den genannten Grunddaten übe-
reinstimmen, sind ungeeignet und unzulässig.
Geeignete Brennertypen: LCL 46,5 mm Max. ø23 mm
650W ANSI-Code: FRK (120V) LIF-Code: CP89
FRL (230V)
FRM (240V)
500W ANSI-Code: FRG (120V) LIF-Code: CP82
FRH (230V)
FRJ (240V)
300W ANSI-Code: FKW (120V) LIF-Code: CP81
FSL (230V)
FSK (240V)
Leuchte öffnen. Dazu die beiden Rändelschrauben aus
Metall seitlich am Reflektorgehäuse lösen und soweit her-
ausdrehen, bis das Gewinde sichtbar wird. Das Reflektor-
gehäuse nach vorne abziehen.
Beim Einsetzen in die Fassung ist darauf zu achten, daß
der Brenner einrastet und festsitzt. Der Brenner muß senk-
recht zur Fassungsebene ausgerichtet sein, um eine
gleich-mäßige Lichtverteilung zu gewährleisten.
Beim Wiederaufsetzen des Reflektorgehäuses bitte auf
richtige Positionierung achten. Die Öffnung des
Filtereinschu-bes am Reflektorgehäuse muß nach oben
zeigen und der Fokusknopf am Fokusgehäuse muß nach
unten zeigen. Durch Festziehen der beiden
Rändelschrauben wird das Gehäuse wieder geschlossen.
