Salvador Escoda LXDY3 User manual

Mod.
Antes de usar la unidad, lea este manual de instrucciones detenidamente
y guárdelo en un lugar seguro.
MANUAL DEL USUARIO

2 MANUAL DE USUARIO CALEFACTOR AIRE INDUSTRIAL LXDY3
SALVADOR ESCODA S.A.
®Provença, 392 pl.1y2
08025 BARCELONA
Tel. [phone]
Fax [phone]
CATÁLOGO TÉCNICO
www.salvadorescoda.com MANUALES, CATÁLOGOS Y HOJAS TÉCNICAS: EN NUESTRA WE
B
1. Introducción:
1.1 Lea este manual de instrucciones detenidamente
antes de usarse y funcionar el calefactor adecua-
damente. Guarde el manual en un lugar seguro
para consultas futuras.
1.2 Este es un calefactor eléctrico con un motor para
ventilador y termostato de reinicio. Apaga el cale-
factor cuando hay sobrecalentamiento para ase-
gurar la seguridad. El motor del ventilador no está
controlado por el termostato. Cuando el termosta-
to interrumpe el funcionamiento de la resistencia
eléctrica, el ventilador sigue funcionando.
1.3 Cuando use el calefactor por primera vez, puede
haber una ligera emisión de humo. Esto es normal
y se detiene segundos después. La resistencia es
de acero inoxidable con una capa de revestimien-
to de aceite para protegerla. El humo se debe al
calentamiento de este aceite.
2. Especificaciones técnicas:
Modelo LXDY3
Clase de protección IPX4
Tensión AC 220-240V
Potencia nominal 3000W
Corriente 13A
Requisitos de corriente 16A
Configuración potencia 30/2000/3000W
Termostato 0-65°C
Salida de aire 360 m3/h
Tamaño de producción 260 x 260 x 330 mm
N.W. 4.20 Kg
Tamaño carton: 290 x 275 x 340 mm
2.1 Cubierta de la placa de metal y revestimiento resistente al calor.
3. Descripción del panel de control:

MANUAL DE USUARIO CALEFACTOR AIRE INDUSTRIAL LXDY3 3
SALVADOR ESCODA S.A.
®Provença, 392 pl.1y2
08025 BARCELONA
Tel. [phone]
Fax [phone]
CATÁLOGO TÉCNICO
www.salvadorescoda.com MANUALES, CATÁLOGOS Y HOJAS TÉCNICAS: EN NUESTRA WE
B
4. Regulaciones de seguridad especiales:
4.1 Aviso: Para evitar un posible sobrecalentamiento,
NO CUBRA el calefactor mientras esté en funcio-
namiento.
4.2 Cuando use una aplicación eléctrica, debe tener
una serie de precauciones como las que se men-
cionan a continuación:
4.2.1 El calefactor del ventilador no es adecuado para
uso externo en ambientes húmedos, como
cuartos de baño.
4.2.2 Tenga en cuenta que el calefactor puede estar
muy caliente y debería, por tanto, estar situado
a una distancia segura de los objetos inflama-
bles como muebles, cortinas y similares.
4.2.3 NO CUBRA el calefactor.
4.2.4 NO ponga el calefactor justo debajo del enchufe
de pared.
4.2.5 NO conecte el calefactor con un temporizador u
otro equipo que pueda encender automática-
mente el aparato.
4.2.6 El calefactor no debe estar en lugares con líqui-
dos o gases inflamables
4.2.7 Si usa una extensión de cable, debe ser tan cor-
ta como sea posible y que pueda extenderse
completamente.
4.2.8 No conecte otras aplicaciones en el mismo en-
chufe que el calefactor.
4.2.9 El calefactor no puede usarse directamente en
el cuarto de baño, la ducha o la piscina.
4.2.10 Si el cable está dañado, debe repararse por un
fabricante o punto de mantenimiento.
4.2.11 Asegúrese de que el calefactor sigue bajo vigi-
lancia y mantenga a los niños y animales ale-
jados.
4.2.12 No ponga la aplicación sobre vehículos en mo-
vimiento o en algún lugar en que puedan caer-
se fácilmente.
4.2.13 Cuando no use la aplicación durante mucho
tiempo, desconéctela. No deje el calefactor sin
supervisión durante un tiempo cuando esté en
marcha. Desconecte el enchufe, pero no tire
del cable para ello.
4.2.14 Mantenga el calefactor alejado de cortinas o
lugares en que pueda haber bloqueo de la en-
trada de aire.
4.2.15 El acoplador de potencia es resistente al agua.
Para evitar posibles descargas eléctricas o fu-
gas en la corriente, no use la aplicación con las
manos mojadas o haga funcionar la aplicación
si hay agua en el cable eléctrico.
4.2.16 No elimine las aplicaciones eléctricas como re-
siduos municipales sin clasificar, use instala-
ciones de recogida separados. Póngase en
contacto con su ayuntamiento para más infor-
mación en relación al sistema de recogida. Si
las aplicaciones eléctricas se depositan en
vertederos, es posible que haya filtraciones en
el sistema subterráneo de agua y acaben en la
cadena alimenticia, poniendo en peligro su sa-
lud y bienestar.
4.2.17 Esta aplicación no está destinada a uso de
personas con movilidad, capacidades físicas,
sensoriales o mentales reducidas o con falta
de experiencia y conocimiento, incluidos los
niños, a menos que estén supervisados o ten-
gan instrucciones en referencia al uso de la
aplicación.

4 MANUAL DE USUARIO CALEFACTOR AIRE INDUSTRIAL LXDY3
SALVADOR ESCODA S.A.
®Provença, 392 pl.1y2
08025 BARCELONA
Tel. [phone]
Fax [phone]
CATÁLOGO TÉCNICO
www.salvadorescoda.com MANUALES, CATÁLOGOS Y HOJAS TÉCNICAS: EN NUESTRA WE
B
5. Limpieza y mantenimiento:
5.1 Antes de limpiar la unidad, desconéctela del en-
chufe y deje que se enfríe. Si es una zona que se
ensucia a menudo, pase una bayeta y esponja
suave a menudo. Para las partes sucias, limpie
con una esponja sumergida a <50°C con deter-
gente suave, después seque la unidad calefactor
con un trapo limpio. No rocíe agua sobre el cale-
factor, ni use disolvente, acetato isoamílico tolue-
no, etc. en las tareas de limpieza.
5.2 Limpie el cable y enchufe, séquelos y manténga-
los en una bolsa de plástico.
5.3 Cuando almacene el calefactor, deje que se enfríe
primero, manténgalo seco. Después cúbralo con
una bolsa de plástico y póngalo en una funda.
Guárdelo en un lugar seco y ventilado.
6. Instrucciones de uso:
6.1 Conecte el calefactor al suministro eléctrico.
6.2 Coloque el calefactor de manera que quede fijo
sobre una superficie sólida y a una distancia segu-
ra de ambientes con humedad y objetos inflama-
bles.
6.3 Conecte el calefactor a la corriente.
6.4 Configure el termostato al máximo y haga funcio-
nar el calefactor a potencia máxima.
6.5 El calefactor se encenderá cuando el selector de
calefacción tenga configurada la potencia.
6.6 Una vez alcanza la temperatura requerida, 75°C
en el termostato, la resistencia eléctrica dejará de
funcionar pero el ventilador continuará en marcha.
6.7 El calefactor del ventilador se pone en funciona-
miento y se detiene automáticamente para man-
tener la temperatura ambiente constante.
6.8 Antes de apagar el calefactor, apague el termos-
tato y ponga la calefacción en modo ventilador o
apagada para que la aplicación se enfríe durante
dos minutos.
6.9 Cierre retardado del termostato: si ha olvidado
apagar el ventilador antes que el calefactor, el ter-
mostato se apagará automáticamente y el ventila-
dor se pondrá en marcha cuando la temperatura
de la reja frontal se aproxime a 50°C o 45°C.
Cuando la temperatura se reduce hasta 45°C o
40°, el termostato y el ventilador detienen. Refri-
gerará el calefactor. El cierre retardado funciona
con 45°C dentro del termostato.
6.10 En esta serie de calefactores puede ajustar el
ángulo en 20° en el panel lateral, según sus ne-
cesidades.
6.11 Después de cada uso, apague primero el cale-
factor y luego tire del enchufe.

MANUAL DE USUARIO CALEFACTOR AIRE INDUSTRIAL LXDY3 5
SALVADOR ESCODA S.A.
®Provença, 392 pl.1y2
08025 BARCELONA
Tel. [phone]
Fax [phone]
CATÁLOGO TÉCNICO
www.salvadorescoda.com MANUALES, CATÁLOGOS Y HOJAS TÉCNICAS: EN NUESTRA WE
B
7. Problemas y solución de problemas:
Puede resolver muchos problemas fácilmente y ahorrar el coste de las llamadas al servicio técnico.
Consulte las sugerencias a continuación antes de llamar al centro de atención técnica.
Problema Causa posible Solución
El calefactor no funciona, está
conectado y en el interruptor, el
termostato se muestra encendido.
El enchufe está suelto, la conexión
es incorrecta. No hay suministro
eléctrico.
Tire del enchufe, compruebe las
conexiones macho y hembra.
Vuelva a conectar.
La resistencia eléctrica brilla
La tensión de entrada es
demasiado alta o demasiado baja.
Use el suministro correcto según
la potencia nominal marcada en la
etiqueta.
La reja de entrada de aire está
bloqueada.
Mantenga el calefactor alejado de
objetos como cortinas, bolsas de
plástico, papel y otros objetos que
cubran la entrada o puedan cubrir
potencialmente la entrada de aire
La aplicación no se calienta, sólo
funciona el ventilador.
El interruptor no estaba en
configuración de calefacción. Ponga el interruptor en modo calefacción.
El termostato se enciende
Encienda el termostato y vea si
hay alarma de abierto/cerrado en
el termostato. Si no oye ningún
clic y el termostato no está
dañado, el calefactor se
encenderá automáticamente
cuando la aplicación se enfríe.
La aplicación no se reinicia.
Desconecte el suministro
eléctrico. Introduzca un palillo en
el agujero de reinicio del panel de
control, pulse el botón de reinicio
y conecte el circuito.
Ruido anormal La aplicación no se sostiene firme Ponga el calefactor en una
superficie nivelada.

SALVADOR ESCODA S.A.
®Provença, 392 pl.1y2
08025 BARCELONA
Tel. [phone]
Fax [phone]
CATÁLOGO TÉCNICO
www.salvadorescoda.com MANUALES, CATÁLOGOS Y HOJAS TÉCNICAS: EN NUESTRA WE
B
Mod.
INDUSTRIAL FAN HEATER
Read the manual carefully before using,
and keep the manual well.
INSTRUCTION MANUAL

USER MANUAL INDUSTRIAL FAN HEATER LXDY3 7
SALVADOR ESCODA S.A.
®Provença, 392 pl.1y2
08025 BARCELONA
Tel. [phone]
Fax [phone]
CATÁLOGO TÉCNICO
www.salvadorescoda.com MANUALES, CATÁLOGOS Y HOJAS TÉCNICAS: EN NUESTRA WE
B
2.1 Housing of metal plate and coated by heat-resistant powder.

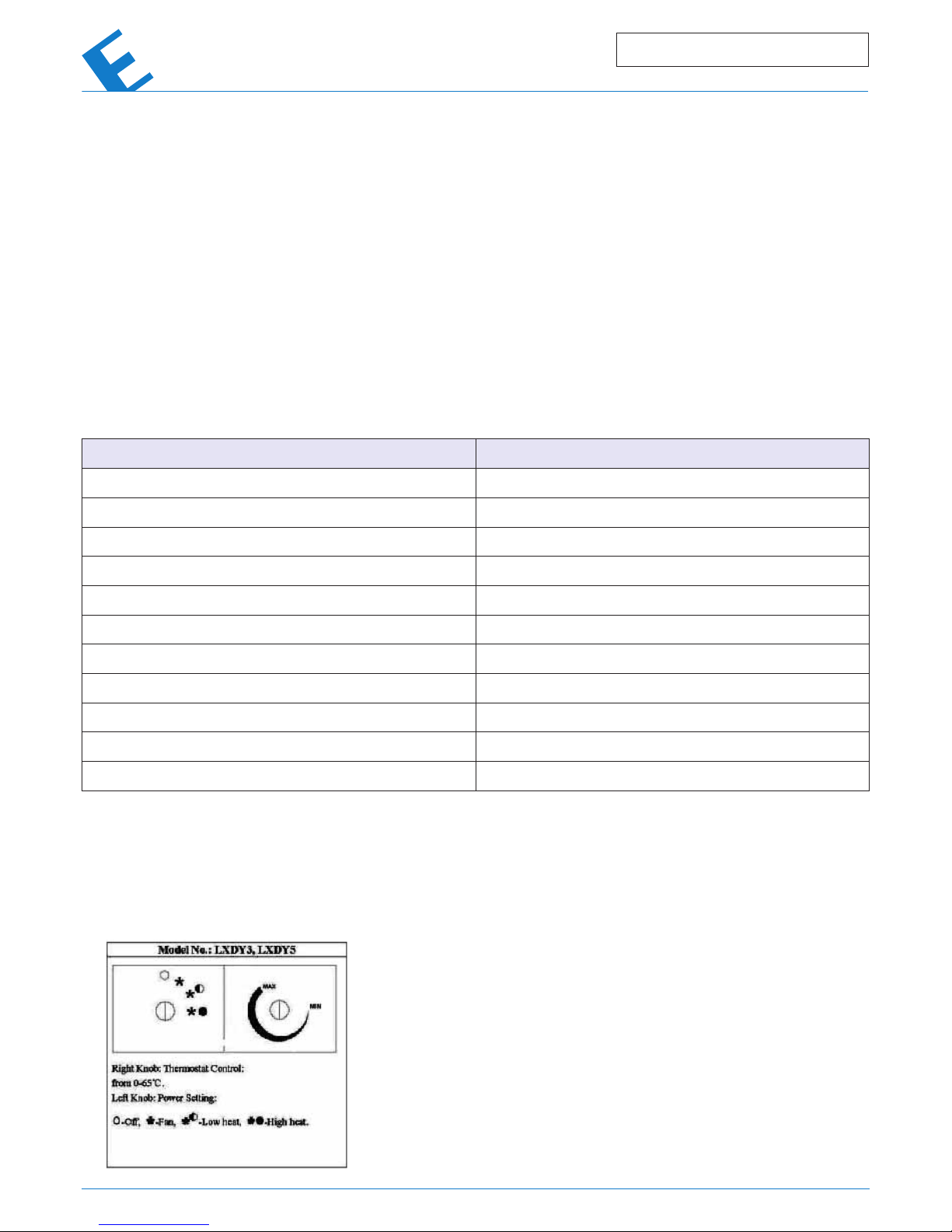

3. Description of control panel
1. Introduction
1.1 Please read this Instruction Manual carefully befo-
re use and operate the heater properly, Keep the
manual in a safe place for later reference.
1.2 This heater is an electric heater with ventilator/fan
motor, can be used in household, warehouse,
workshop or greenhouse. It incorporates a ther-
mostat and a self-resetting thermostat. The ther-
mostat feels the air inlet temperature and controlls
the room temperatures. It will switch off the heater
by overheating to ensure the safety. The fan motor
is not controlled the thermostat, when the ther-
mostat cuts off the heating element the ventilator
keeps working on.
1.3 When using the heater for the first time, you may
notice a slight emission of smoke.This is quite nor-
mal and it stops after a short time. The heating ele-
ment is made of stainless steel and was coated
with protection oil by production. The smoke is
caused by the left oil when heaterd.
2. Technical specifications
Modelo LXDY3
Protect Class IPX4
Votage AC 220-240V
Rated Power 3000W
Current 13A
Required Fuse 16A
Power Setting 30/2000/3000W
Thermostat 0-65°C
Air Output 360 m3/h
Production size 260 x 260 x 330 mm
N.W. 4.20 Kg
Carton Size 290 x 275 x 340 mm

8 USER MANUAL INDUSTRIAL FAN HEATER LXDY3
SALVADOR ESCODA S.A.
®Provença, 392 pl.1y2
08025 BARCELONA
Tel. [phone]
Fax [phone]
CATÁLOGO TÉCNICO
www.salvadorescoda.com MANUALES, CATÁLOGOS Y HOJAS TÉCNICAS: EN NUESTRA WE
B
4. Special safety regulations
4.1 Warning: In oreder to avoid overheating, please
DO NOT COVER heater during using.
4.2 When using electrical appliance basic precau-
tions should always be followed including below:
4.2.1 The fan heater is not suitable for use outdoors in
damp weather, in bathrooms or in other wet or
damp environments.
4.2.2 Please note that the fan heater can become very
hot and should, therefore, be placed at a safe
distance from flammable objects such as furni-
ture, curtains and similar.
4.2.3 DO NOT cover the fan heater.
4.2.4 Do NOT place the fan heater immediately under
a wall socket.
4.2.5 Do NOT connect the fan heater using an on/off
timer or other equipment which can automati-
cally switch the device on.
4.2.6 The fan heater must not be placed in rooms
where flammable liquids or gases are used or
stored.
4.2.7 If an extention cord is used, it must be as short
as possible and always be fully extended.
4.2.8 You must not connect other appliances to the
same mains socket as the fan heater.
4.2.9 Heater can’t using in bathroom, shower stall and
swimming poor directly.
4.2.10 If the cord of heater was damaged, it must be
repaired by manufacturer or maintenance
point.
4.2.11 Make sure the heater si always under
survillance and keep children and animals
away from it.
4.2.12 Do not place the appliance on moving vehicles
or some where easy to be tipped over.
4.2.13 When you don’t use the appliance for a long
time, unplug the appliance. Don’t leave the
heater for a considerable amount of time when
in use. Pull the plug straight out, never remove
the plug by pulling on the cord.
4.2.14 Keep the heater from curtain or places where
the air inlet can easily be blocked.
4.2.15 The power coupler is waterproof when not in
use. In order to prevent possible electric shock
or leakage current, never use the appliance
with wet hand or operate the appliance when
there is water on the power cord.
4.2.16 Do not dispose of electrical appliances as un-
sorted municipal waste, use separate collec-
tion facilities. Contact your local govement for
information regarding the collection systerms
available. If electrical appliance are disposed
of in landfills or dumps, hazardous substances
can leak into the groundwater and get into the
food chain, damaging your health and well-be-
ing.
4.2.17 This appliance is not intended for use by per-
son (including children) with reduced physical,
sensory or mental capabilities, or lack of expe-
rience and knowledge, unless they have been
given supervision or instruction concerning
use of the appliance by a person responsible
for their safety.

USER MANUAL INDUSTRIAL FAN HEATER LXDY3 9
SALVADOR ESCODA S.A.
®Provença, 392 pl.1y2
08025 BARCELONA
Tel. [phone]
Fax [phone]
CATÁLOGO TÉCNICO
www.salvadorescoda.com MANUALES, CATÁLOGOS Y HOJAS TÉCNICAS: EN NUESTRA WE
B
5. Cleaning and Maintenance
5.1 Before cleaning the appliance, disconnect it from
the socket and let it cool down. The enclosure is
easily to get dirty, wipe it often with soft sponge.
For every dirty parts, wipe with a sponge dipped in
<50°C water and mild detergent, then dry the hea-
ter enclosure with clean cloth. Becareful not to let
the water enter the appliance inner. Don’t splash
water onto the heater, never use solvent like gaso-
line, isoamyl acetate toluene etc. to clean the hea-
ter, in order to protect the enclosure.
5.2 Clean the cord and plug, dry and pack it in a plastic
bag.
5.3 When you store the heater, let it cool down first,
keep it dry. Then cover it with a plastic bag, put in a
packing box and store it in a dry, ventilated place.
6. Using Instructions
6.1 Connect the heater power socket.
6.2 Position the fan heater so that it stands upright on
a firm surface and at a safe distance from wet en-
vironments and flammable objects.
6.3 Connect the fan heater to the mains.
6.4 Set the thermostat knob to the MAX and let the
heater operate with full power.
6.5 The fan heater will switch on when the heating se-
lector is set to one of the power settings.
6.6 Once it reaches the required temperature, heating
element will stop working but fan also working.
Once the temperature decreased, the heating el-
ement will be working.(Its with inside 75°C ther-
mostat device)
6.7 The fan heater now starts and stops automatically
and thus keeps the room temperature constant.
6.8 Before off heater, please turn the thermostat to
OFF position and turn the heating knob to Fan or
OFF, let the appliance cool down for two minuts.
6.9 Time-delay thermostat cut-off: If you forgot to turn
the thermostat to OFF position before off the
heater, thermostat cut-off and fan will be working
when the temperature of front grill of heater is
near 50° or 45° . When temperature reduced to
about 45° or 40° , the thermostat cut-off and fan
will stopped working itself. It will cool heater. (It’s
with inside 45° time-delay thermostat device )
6.10 This series heater can adjusted angle about 20°
according to your requirement by screw on two
side panel
6.11 After using, turn off the heater firstly, pull out the
plug.

10 USER MANUAL INDUSTRIAL FAN HEATER LXDY3
SALVADOR ESCODA S.A.
®Provença, 392 pl.1y2
08025 BARCELONA
Tel. [phone]
Fax [phone]
CATÁLOGO TÉCNICO
www.salvadorescoda.com MANUALES, CATÁLOGOS Y HOJAS TÉCNICAS: EN NUESTRA WE
B
7. Trouble shooting
You can solve many common problems easily, saving you the cost of a possible service call. Try the suggestion be-
low to see if you can solve the problem before calling the service centre.
Problem Possible cause Treatment
The heater does not operate, even
when it is pluged in and the
switch, thermostat are switched
on.
The plug is loose, bad connection,
No power in socket outlet.
Pull out the plug, check the
connection of the plug and socket.
Then connect again.
Insert the plug in a proper socket.
The heating element glowing
The input voltage is too high or
too low Use proper supply according to the rating on the lable.
The air inlet grill is blocked
Keep the heater far away from
articales like curtain, plastic bag,
paper and other things which can
cover the inlet or can be easily
cover on the air inlet
The appliance didn’t heat up, only
ventilator worked
The switch was not put at heating
setting Turn the switch to heat setting
The thermostat operated
Turn the thermostat and listen if
there is open/close voice. If there
is no click and the thermostat is
not damaged, the heater will
automatic switch on when the
appliance cooled down.
The Non-self resetting cut-out
operated
Disconnect the power, held the
stick and insert it in the reset hole
on the control panel, press down
the reset button and connect the
circuit.
Abnormal noise The appliance is not stands
uptright Put the heater on a level surface
