ii
LCD MONITOR
quick start guide
400FP-2 460FP-2 400FPn-2 460FPn-2

Introducción
Contenido del embalaje
Nota
Compruebe que los artículos siguientes vengan incluidos con su pantalla LCD.
Si falta alguno, póngase en contacto con su distribuidor.
Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.
Nota
Este soporte no el del tipo de soporte para suelo.
Comprobación del contenido del embalaje
Retire el cierre de la caja de embalaje como se muestra en la figura anterior.
Levante la caja de emba-
laje sujetándola por las ra-
nuras de ambos lados.
Comprobación del conte-
nido del embalaje Retire la cubierta de po- liestireno y vinilo.
Nota
• Una vez desembalado, compruebe bien el contenido.
• Conserve la caja de embalaje para futuros transportes del producto.
•Una vez desembalado, debe utilizar la parte inferior del embalaje como soporte temporal
para la prueba del producto o la comprobación del funcionamiento.

Desembalaje
Pantalla LCD
Manuales
Introducción
Guía de configuración rápida
Tarjeta de garantía
(No disponible en todos los
lugares)
Manual del usuario
MagicInfo Software CD
MagicInfo Manual CD
(Sólo se aplica al modelo FPn-2 )
Cables
Cable de alimentación
Otros
Mando a distancia
Pilas (AAA x 2)
(No disponible en todos los
lugares)
Tapa de la unidad de disco duro
(Sólo se aplica al modelo FPn-2 )

Introducción
Núcleo de ferrita para cable Lan
Nota
zSe pueden adquirir y conectar cajas independientes de red o de sintonizador de TV. Para obtener información sobre
cómo usar éstas, consulte los respectivos manuales del usuario.
zSólo se puede conectar una caja externa.
Terminal del adaptador BNC a RCA (Aplicable sólo a los modelos de
red de 46 pulgadas.)
Se vende por separado
Cable D-sub Cable de DVI Juego de montaje mural
Cable LAN
(Sólo se aplica al modelo FPn-2 ) Caja del sintonizador del televisor Caja de red
(Sólo se aplica al modelo FP-2 )
Juego de medio soporte Cable BNC
Núcleo de ferrita
zEl núcleo de ferrita se utiliza para proteger los cables de las interferencias.
zCuando conecte un cable, abra el núcleo de ferrita y sujételo con un cable cerca del
enchufe.

Pantalla LCD
Parte frontal
Botón MENU [MENU]
Abre el menú en pantalla y sale del menú. Se usa también para salir del
menú de la pantalla o volver al menú anterior.
Botones de navegación (botones arriba y abajo)
Se mueve de un elemento de menú a otro verticalmente o ajusta los val-
ores seleccionados del menú.
Botones de ajustes (botones izquierda/derecha)/Botones del volumen
Se mueve de un elemento de menú a otro horizontalmente o ajusta los
valores seleccionados del menú. Cuando no haya visualización en la pan-
talla, pulse el botón para ajustar el volumen.
Botón ENTER [ENTER]
Activa un elemento resaltado del menú.
Botón SOURCE [SOURCE]
Cambia entre los modos PC y Vídeo. El cambio de fuente sólo se permite
en los dispositivos externos conectados a la pantalla LCD a la vez.
[PC] → [DVI] → [AV] → [HDMI] → [MagicInfo] → [TV] → [BNC]→ [Com-
ponente]
Nota
•El menú TV está disponible cuando se instala una caja de sintonizador
de TV.
•El menú MagicInfo está disponible cuando se instala una caja de red
en los modelos FPn-2 o FP-2.
D.MENU
Abre el D.MENU en pantalla.
Introducción

Nota
• Está disponible cuando se instala una caja de sintonizador de TV.
Botón de encendido [ ]
Utilice este botón para encender o apagar la pantalla LCD.
Indicador de encendido
Muestra el modo de ahorro de energía parpadeando en verde
Nota
Para obtener más información respecto a las funciones de ahorro de en-
ergía, consulte la sección Ahorro de energía en el manual. Para ahorrar
energía, apague la pantalla LCD cuando no la necesite o cuando la deje
sin funcionar durante largos períodos.
Sensor del mando a distancia
Encare el mando a distancia hacia ese punto de la pantalla LCD.
Parte posterior
Nota
Para obtener información detallada sobre las conexiones de los cables, consulte Conexión
de los cables en Configuración. La configuración de la parte posterior de la pantalla LCD
puede variar ligeramente según el modelo de pantalla LCD.
POWER S/W ON [ │ ] / OFF [O]
Enciende o apaga la pantalla LCD.
POWER IN
El cable de alimentación se enchufa en la
pantalla LCD y en el enchufe de la pared.
Introducción

RS232C OUT/IN (Puerto serie RS232C)
Puerto de programa MDC (Control de visu-
alización múltiple)
DVI / PC / HDMI IN [DVI/PC/HDMI AU-
DIO IN] (PC/DVI/HDMI Terminal de conex-
ión para el audio (entrada)
DVI / PC / HDMI IN [HDMI]
Conecte el terminal HDMI de la parte poste-
rior de la pantalla LCD con el terminal HDMI
del dispositivo de salida digital mediante un
cable HDMI.
DVI / PC / HDMI IN [RGB](Terminal de
conexión para vídeo PC)
Mediante un cable D-Sub (D-Sub de 15 pa-
tillas) - Modo PC (PC analógico)
DVI / PC / HDMI IN [DVI] (Terminal de
conexión para vídeo PC)
Mediante un cable DVI (DVI-D a DVI-D) -
Modo DVI (PC digital)
DC OUT
Asegúrese de que conecta el terminal DC-
OUT a la caja del sintonizador del televisor
autorizado [SBB-DT*].
De lo contrario se podría dañar el producto.
AV IN [VIDEO] (Terminal de conexión
para vídeo)
Conecte el terminal [ VIDEO ] del monitor y
el terminal de salida de vídeo del dispositivo
externo con un cable de vídeo.
AV AUDIO IN [L-AUDIO-R](Terminal de
conexión del audio de la pantalla LCD (en-
trada))
Introducción

AV AUDIO OUT [L-AUDIO-R] (terminal
de conexión del audio de la pantalla LCD
(salida))
BNC/COMPONENT OUT[R/PR, G/Y, B/
PB, H, V]
(BNC/componentes (salida))
Conexión BNC (PC analógico): conexión de
los puertos R, G, B, H, V.
Conexión de componentes: conexión de los
puertos PR, Y, PB.
BNC/COMPONENT IN[R/PR, G/Y, B/
PB, H, V]
(BNC/componentes (entrada))
RGB OUT
(Sólo se aplica al modelo FPn-2 )
LAN (Terminal de conexión para LAN)
(Sólo se aplica al modelo FPn-2 )
USB(Terminal de conexión para USB)
Compatible con teclado/ratón/dispositivo de
almacenamiento masivo
(Sólo se aplica al modelo FPn-2 )
Introducción

Kensington Lock
El bloqueo Kensington es un dispositivo que
se utiliza para fijar físicamente el sistema
cuando se utiliza en un sitio público. El dis-
positivo de bloqueo debe adquirirse por sep-
arado. El aspecto y el método de bloqueo
pueden variar respecto a la ilustración, se-
gún el fabricante. Consulte el manual que se
proporciona con el bloqueo Kensington para
un uso adecuado. El dispositivo de bloqueo
debe adquirirse por separado.
Nota
La ubicación del bloqueo Kensington puede
ser diferente, según su modelo.
Uso del bloqueo antirrobo
Kensington
1. Inserte el dispositivo de bloqueo en la
ranura Kensington del monitor y gír-
elo en el sentido del bloqueo .
2. Conecte el cable de bloqueo Kensing-
ton.
3. Fije el bloqueo Kensington a una mesa
o un objeto de oficina pesado.
Nota
Consulte Conexión de los cables para obtener más información acerca de los cables de
conexión.
Mando a distancia
Nota
El rendimiento del mando a distancia puede resultar afectado por un televisor u otro dispo-
sitivoelectrónicoquefuncionencercadelapantallaLCD, provocando un mal funcionamiento
debido a las interferencias con la frecuencia.
Introducción

POWER
OFF
Number Buttons
Botón DEL
+ VOL -
MUTE
TV/DTV
MENU
INFO
BOTONES DE COLORES
TTX/MIX
STILL
AUTO
S.MODE
MDC
LOCK
SOURCE
ENTER/PRE-CH
CH/P
D.MENU
GUIDE
RETURN
Botones arriba/abajo, derecha/izquierda
EXIT
SRS
MagicInfo
P.MODE
DUAL/MTS
PIP
SWAP
1. POWER Enciende el producto.
2. Off Apaga el producto.
3. Number Buttons Púlselo para cambiar el canal.
Introducción

4. Botón DEL El botón "-" funciona sólo para DTV. Se utiliza para selec-
cionar MMS (multicanal) para un DTV.
5. + VOL - Ajusta el volumen de audio.
6. MUTE Hace una pausa (silencia) temporalmente la salida de au-
dio. Se muestra en la esquina inferior izquierda de la pan-
talla. El audio se reanuda si se pulsa MUTE o - VOL + en el
modo de silencio.
7. TV/DTV Selecciona directamente los modos de TV y DTV.
8. MENU Abre el menú en pantalla y sale del menú o cierra el menú
de ajuste.
9. Activa un elemento resaltado del menú.
10. INFO La información actual de la imagen aparece en la esquina
superior izquierda de la pantalla.
11.COLOR BUTTONS Púlselo para agregar o borrar canales y para guardarlos en
la lista de canales favoritos del menú “Lista de canales”.
12. TTX/MIX Los canales de televisión proporcionan servicios de infor-
mación escrita a través del teletexto.
- Botones del teletexto
Para obtener más información > TTX / MIX
13.STILL Pulse el botón una vez para congelar la pantalla. Vuelva a
pulsarlo para descongelarla.
14.AUTO Ajustala pantalla automáticamenteenelmodo PC. Cuando
se cambia la resolución en el panel de control, la función se
ejecuta automáticamente.
15. S.MODE Cuando se pulsa este botón, se muestra el modo actual en
lapartecentral inferior delapantalla.Lapantalla LCD cuen-
tacon un amplificadorestéreodealta fidelidad incorporado.
A continuación, vuelva a pulsar el botón para pasar los
modos preconfigurados disponibles. ( Estándar → Músi-
ca → Película → Diálogo → Personal )
16.MDC Botón de lanzamiento rápido de MDC.
17.LOCK Activa o desactiva todas las teclas del funciones del mando
a distancia y de la pantalla LCD excepto los botones de en-
cendido y LOCK.
18. SOURCE Pulse el botón para cambiar la SOURCE de la señal de en-
trada.
El cambio de SOURCE sólo se permite en dispositivos ex-
ternos conectados al monitor a la vez.
19. ENTER/PRE-CH Este botón se utiliza para volver al canal anterior inmedia-
tamente.
Introducción

20. CH/P En el modo TV, selecciona los canales de TV.
21.D.MENU Pantalla del menú DTV
22.GUIDE Pantalla de la guía electrónica de programas (EPG).
23. RETURN Vuelve al menú anterior.
24. Botones arriba/abajo,
derecha/izquierda Se mueve de un elemento de menú a otro horizontalmente, verticalmente o ajusta los valores seleccionados del menú.
25. EXIT Sale de la pantalla del menú.
26. SRS Selecciona el modo SRS TruSurround XT.
27.MagicInfo Botón de lanzamiento rápido de MagicInfo .
28. P.MODE Cuandosepulsaestebotón,semuestrael modo de imagen
actual en la parte central inferior de la pantalla.
AV / HDMI / TV : P.MODE
La pantalla LCD tiene cuatro ajustes de imagen automáti-
cos establecidos previamente en la fábrica. A continuación,
vuelva a pulsar el botón para pasar los modos preconfigur-
ados disponibles. ( Dinámico → Estándar → Película →
Personal)
PC / DVI / MagicInfo: M/B (MagicBright)
MagicBright es una función que proporciona el entorno de
visualización óptimo, dependiendo del contenido de la im-
agen que se esté viendo. A continuación, vuelva a pulsar el
botón para pasar los modos preconfigurados disponibles.
(Ocio → Internet → Texto→ Personal )
29. DUAL/MTS DUAL-
Mientras se ve la televisión se pueden activar STEREO/
MONO, DUAL l / DUAL ll y MONO/NICAM MONO/NICAM
STEREO, según el tipo de emisión, con el botón DUAL del
mando a distancia.
MTS-
Puede seleccionar el modo MTS (Multichannel Television
Stereo).
Tipo de audio Modo MTS/S Predetermina-
do
FM estéreo Mono Mono Cambio man-
ual
Estéreo Mono ↔Estéreo
SAP Mono ↔SAP Mono
30. PIP Cada vez que se pulsa el botón, se muestra una pantalla
PIP.
Introducción

- Esta función no está operativa en esta pantalla LCD.
31.SWAP Intercambia el contenido de la imagen PIP y la principal. La
imagendelaventanaPIPsemuestraenlapantallaprincipal
ylaimagendelapantallaprincipal se muestra en la ventana
PIP.
- Esta función no está operativa en esta pantalla LCD.
Disposición mecánica (400FP-2.400FPn-2)
Disposición mecánica
Introducción

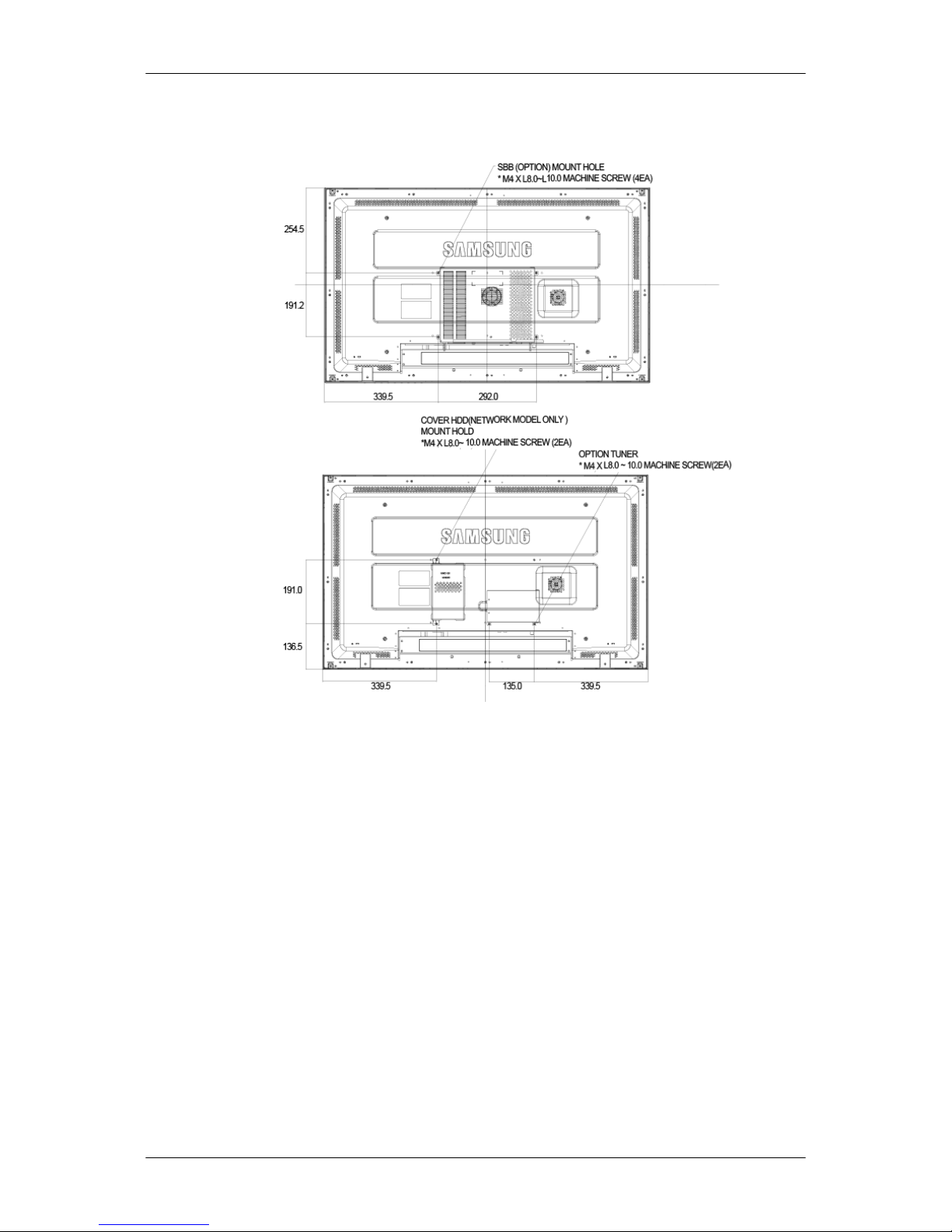

Cabezal de la pantalla LCD
TAMAÑO DEL MODELO DE RED
Instalación del soporte VESA
• Cuando instale VESA, debe comprobar que cumpla las normas internacionales VESA.
• Adquisición del soporte VESA e información de instalación: Póngase en contacto con el
distribuidor SAMSUNG más cercano para realizar el pedido. Una vez realizado éste, re-
cibirá la visita de instaladores profesionales que le instalarán el soporte.
• Al menos se necesitan dos personas para mover la pantalla LCD.
•SAMSUNGnosehaceresponsabledeningúndañoalproductonide lesiones personales
causadas por una instalación realizada personalmente por el cliente.
Introducción

Dimensiones
Aviso
Para asegurar el soporte en la pared, utilice tornillos máquina de 6 mm de diámetro y de 8
a 12 mm de longitud.
Instalación del soporte en la pared
• Póngase en contacto con un técnico para instalar el soporte en la pared.
•SAMSUNGElectronicsnosehaceresponsabledeningúndañoalproductonidelesiones
a los clientes si la instalación la realizan éstos personalmente.
•Este producto se debe instalar en paredes de cemento. Si se instala en paredes de es-
cayola o de madera se puede caer.
Componentes
Use sólo los componentes y accesorios suministrados con el producto.
Soporte de pared (1) Guías (izquierda 1,
derecha, 1) Colga- dor de
plástico
(4)
Tornillo
(A) (11) Tornillo (b) (4) Anclaje (11)
Montaje del soporte de pared
Nota
Hay dos guías (izquierda y derecha). Úselas correctamente.
Introducción

1. Inserte y apriete el tornillo cautivo según la dirección de la flecha.
Una vez hecho, monte el soporte en la pared.
Hay dos guías (izquierda y derecha). Úselas correctamente.
A - Tornillo cautivo
B - Soporte de pared
C - Guía (izquierda)
D - Guía (derecha)
2. Antes de agujerear la pared, compruebe si la longitud entre los dos orificios de sujeción
en la parte posterior del producto es correcta.
Si es demasiado corta o demasiado larga, afloje todos o alguno de los 4 tornillos del
soporte de pared para ajustar la longitud.
A - Longitud entre los dos orificios de sujeción
3. Compruebeel diagrama delainstalaciónymarquelospuntos de losorificiosenlapared.
Utilice una broca de 5 mm para taladrar orificios de más de 35 mm de profundidad.
Inserte cada anclaje en el orificio correspondiente. Haga coincidir los orificios de los
soportes y las guías con los correspondientes de la pared e inserte y apriete los 11
tornillos A.
Introducción

Para montar el producto en el soporte de pared.
La forma del producto puede variar según el modelo. (Los montajes de los colgadores de
plástico y los tornillos son iguales.)
1. Retire los 4 tornillos de la parte posterior del producto.
2. Inserte el tornillo B en el colgador de plástico.
Aviso
•Monte el producto en el soporte de pared y asegúrese de que esté adecuadamente
fijado en los colgadores de plástico derecho e izquierdo.
•Tenga cuidado cuando monte el producto en el soporte, ya que se podría pillar los
dedos.
•Asegure firmemente el soporte en la pared para evitar que el producto se mueva o
caiga después de la instalación.
3. Apriete los 4 tornillos del paso 2 (colgador de plástico + tornillo B) en los orificios pos-
teriores del producto.
Introducción

4. Retire los pasadores de seguridad (3) e inserte los 4 colgadores del producto en los
orificios (1) correspondientes del soporte. Coloque el producto (2) de modo que quede
bien asentado en el soporte. Vuelva a colocar y apretar los pasadores de seguridad (3)
para sujetar el producto al soporte.
A - Pantalla LCD
B - Soporte de pared
C - Pared
Ajuste del ángulo del soporte de pared
Ajuste el ángulo del soporte -2˚antes de instalar éste en la pared.
1. Fije el producto en el soporte de pared.
2. Sujete el producto por la parte central superior y tire de él hacia adelante (dirección de
la flecha) para ajustar el ángulo.
Nota
Puede ajustar un ángulo entre -2˚y 15˚.
Introducción

Para ajustar el ángulo debe utilizar la parte superior central del producto, no las partes lat-
erales derecha o izquierda.
Disposición mecánica (460FP-2, 460FPn-2)
Disposición mecánica
Introducción

Cabezal de la pantalla LCD
TAMAÑO DEL MODELO DE RED
Instalación del soporte VESA
• Cuando instale VESA, debe comprobar que cumpla las normas internacionales VESA.
• Adquisición del soporte VESA e información de instalación: Póngase en contacto con el
distribuidor SAMSUNG más cercano para realizar el pedido. Una vez realizado éste, re-
cibirá la visita de instaladores profesionales que le instalarán el soporte.
• Al menos se necesitan dos personas para mover la pantalla LCD.
•SAMSUNGnosehaceresponsabledeningúndañoalproductonide lesiones personales
causadas por una instalación realizada personalmente por el cliente.
Introducción
