Samsung SyncMaster 2063UW User guide

SyncMaster 963UW / 2063UW
LCD Monitor
Manual del usuario

Introducción
Contenido del embalaje
Nota
Compruebe que los artículos siguientes vengan incluidos con su monitor.
Si falta alguno, póngase en contacto con su distribuidor.
Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.
Desembalaje
Sin soporte Con soporte
Monitor Monitor
Manuales
Guía de configuración rápida Tarjeta de garantía
(No disponible en todos los
lugares)
Manual del usuario
Cables
Cable D-sub Cable de alimentación Cable USB
Se vende por separado
Cable de DVI Cable HDMI Auriculares

Otros
Paño de limpieza
Nota
Sólo se suministra para productos de color negro reluciente como una característica del producto.
Su monitor
Configuración inicial
Seleccione el idioma con las teclas de arriba y abajo.
El contenido que se muestra desaparece tras 40 segundos.
Pulse dos veces el botón de encendido, para apagarlo y encenderlo otra vez. Se mostrará de nuevo.
Se puede visualizar hasta tres (3) veces. Es necesario ajustar la resolución del ordenador antes de
alcanzar la cuenta máxima.
Nota
La resolución que se muestra en la pantalla es la óptima para este producto.
Ajuste la resolución del ordenador para que sea la misma que la resolución óptima de este producto.
Introducción

Parte delantera
MENU Botón [MENU/ ]
Abre el menú en pantalla y sale del menú. Se usa también para salir del menú de
la pantalla o volver al menú anterior.
Tecla personaliz.
Puede personalizar la asignación de la tecla para el botón Personal de acuerdo con
sus preferencias.
Nota
Puede configurar la Tecla personaliz. para una función necesaria con Configu-
ración > Tecla personaliz..
Botón Volumen
Cuando no haya visualización en la pantalla, pulse el botón para ajustar el volumen.
>> Haga clic aquí para ver un clip de animación
Botones de ajustes [ ]
Ajustan los elementos del menú.
Botón SOURCE / Botón Intro [ ]
Pulse 'SOURCE/ ' y a continuación seleccione la señal de vídeo cuando la pan-
talla está apagada. (Cuando se pulsa el botón 'SOURCE/ ' para cambiar el modo
de entrada, aparece un mensaje en la parte superior izquierda de la pantalla que
muestra el modo actual: señal de entrada analógica o digital.)
/ Activa un elemento resaltado del menú.
Introducción

Nota
Si selecciona el modo digital, debe conectar el cable DVI a su monitor y al puerto
DVI de la tarjeta gráfica.
>> Haga clic aquí para ver un clip de animación
Botón AUTO
Use este botón para el ajuste automático.
(Disponible solamente en el modo Analógico)
>> Haga clic aquí para ver un clip de animación
Botón de encendido [ ] / Indicador de encendido
Pulse el botón para encender o apagar el monitor.
/ Esta luz está azul durante un funcionamiento normal y parpadea en azul cuando
el monitor guarda los ajustes.
Cámara
Con esta cámara se pueden ver y enviar vídeos en los chats con vídeo.
Micrófono
Con este micrófono se puede ver y enviar audio en los chats con vídeo.
Altavoz
Puede escuchar el sonido conectando la tarjeta de sonido del PC al monitor.
Parte posterior
Nota
La configuración de la parte posterior del monitor puede variar en función del producto.
POWER
Introducción

POWER
Conecte el cable de alimentación del monitor al
puerto POWER de la parte posterior del monitor.
DVI IN / RGB IN
DVI IN
Conecte el cable DVI al puerto DVI IN de la parte
posterior del monitor.
RGB IN
Conecte al ordenador el terminal RGB IN de la
parte posterior del monitor.
Terminal de conexión
USB (opcional)
UP (puerto de carga USB)
Conecte el puerto UP del monitor al puerto
USB del ordenador mediante el cable USB.
DOWN (puerto de descarga USB)
Conecte el puerto DOWN del monitor USB
y un dispositivo USB mediante el cable USB.
Nota
Para usar DOWN (puerto de descarga), debe
conectar el UP (puerto de carga) al ordena-
dor.
Use sólo el cable USB facilitado con este monitor
para conectar el puerto UP del monitor y el
puerto USB del ordenador.
Introducción

Bloqueo Kensington
El bloqueo Kensington es un dispositivo que se
utiliza para fijar físicamente el sistema cuando se
utiliza en un sitio público. El dispositivo de blo-
queo debe adquirirse por separado. El aspecto y
el método de bloqueo pueden ser diferentes a los
que se muestran en la ilustración según el fabri-
cante. Consulte el manual que acompaña al Blo-
queo Kensington para utilizarlo correctamente. El
dispositivo de bloqueo debe adquirirse por sepa-
rado.
Nota
La ubicación del Bloqueo Kensington puede var-
iar según los modelos.
Utilización del bloqueo Kensington
antirrobo
1. Introduzca el dispositivo de bloqueo en la
ranura Kensington del monitor ( ) y gír-
elo en la dirección de bloqueo ( ).
2. Conecte el cable del bloqueo Kensington.
3. Fije el bloqueo Kensington a la mesa o a un
objeto estático pesado.
/ MIC
Terminal de salida del auricular
MIC
Conecte un micrófono al terminal MIC.
Anillo de sujeción del cable
Fije los cables mediante el anillo de sujeción, co-
mo se muestra en la ilustración.
Introducción

Nota
Consulte
{963UW}
Conexión de cables para obtener más información acerca de los cables de conexión.
Introducción

Conexiones
{963UW}
Conexión de cables

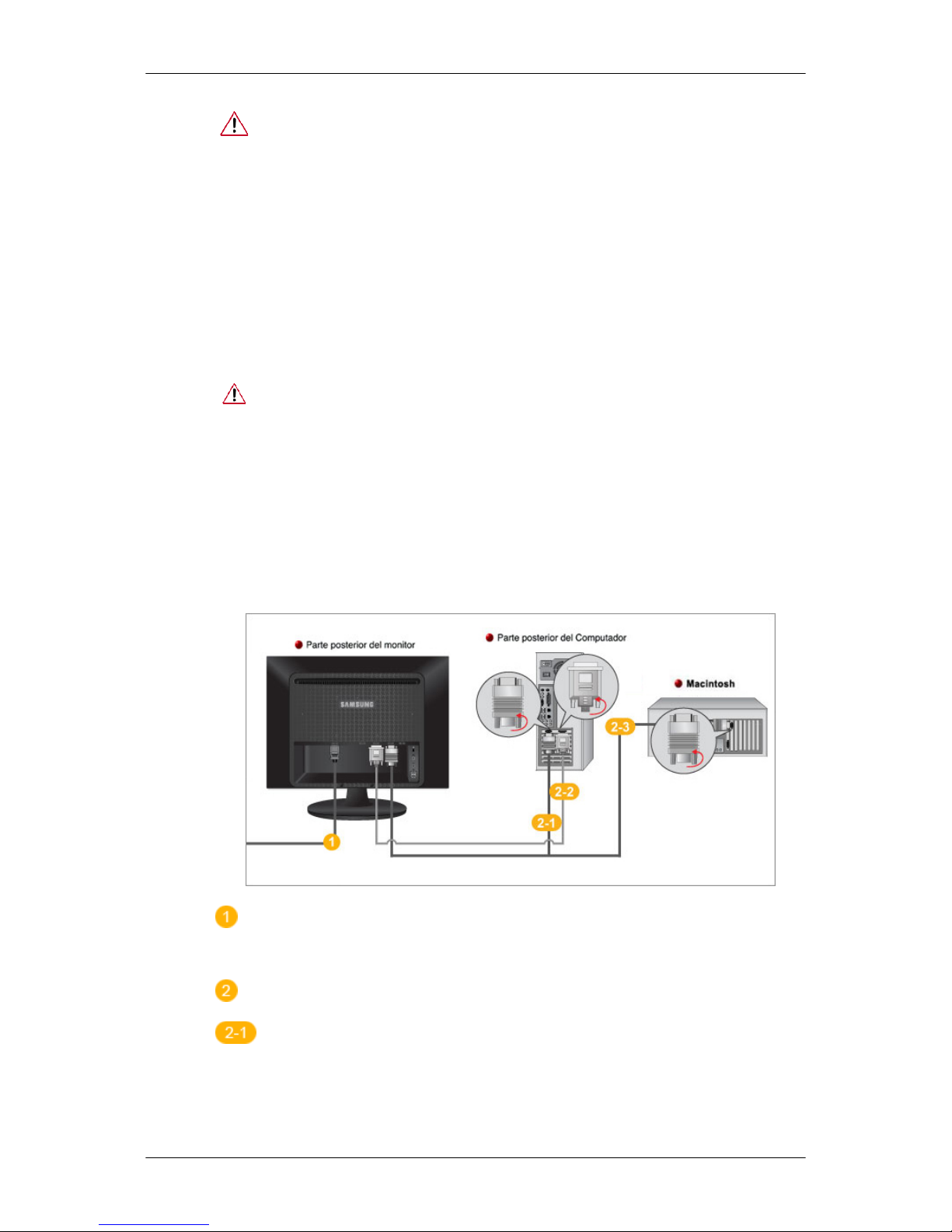

Conecte el cable de alimentación del monitor al puerto de power de la parte posterior del monitor.
Enchufe el cable de alimentación del monitor en una toma de corriente cercana.
Use una conexión apropiada para el ordenador.
Uso del conector D-Sub (analógico) en la tarjeta de vídeo.
• Conecte el cable de señal al puerto D-Sub de 15 patillas, en la parte posterior del monitor.
[RGB IN]
Uso del conector D-Sub (digital) en la tarjeta de vídeo.
• Conecte el cable DVI al puerto DVI IN de la parte posterior del monitor.
[DVI IN]
Conexión a un ordenador Macintosh.
• Conecte el monitor y el ordenador Macintosh mediante el cable de conexión D-sub.
Nota
Si el monitor y el ordenador están conectados, puede encenderlos y utilizarlos.

{963UW}
Conexión de USB
Nota
Puede utilizar un dispositivo USB, como un ratón, un teclado o un Memory Stick, o un disco duro
externo, conectándolo al puerto DOWN del monitor, sin conectarlo al PC.
El puerto USB del monitor admite la interfaz USB 2.0 certificada de alta velocidad.
Alta velocidad Velocidad total Baja velocidad
Velocidad de datos 480 Mbps 12 Mbps 1,5 Mbps
Consumo de energí 2,5 W
(máx., cada puerto)
2,5 W
(máx., cada puerto)
2,5 W
(máx., cada puerto)

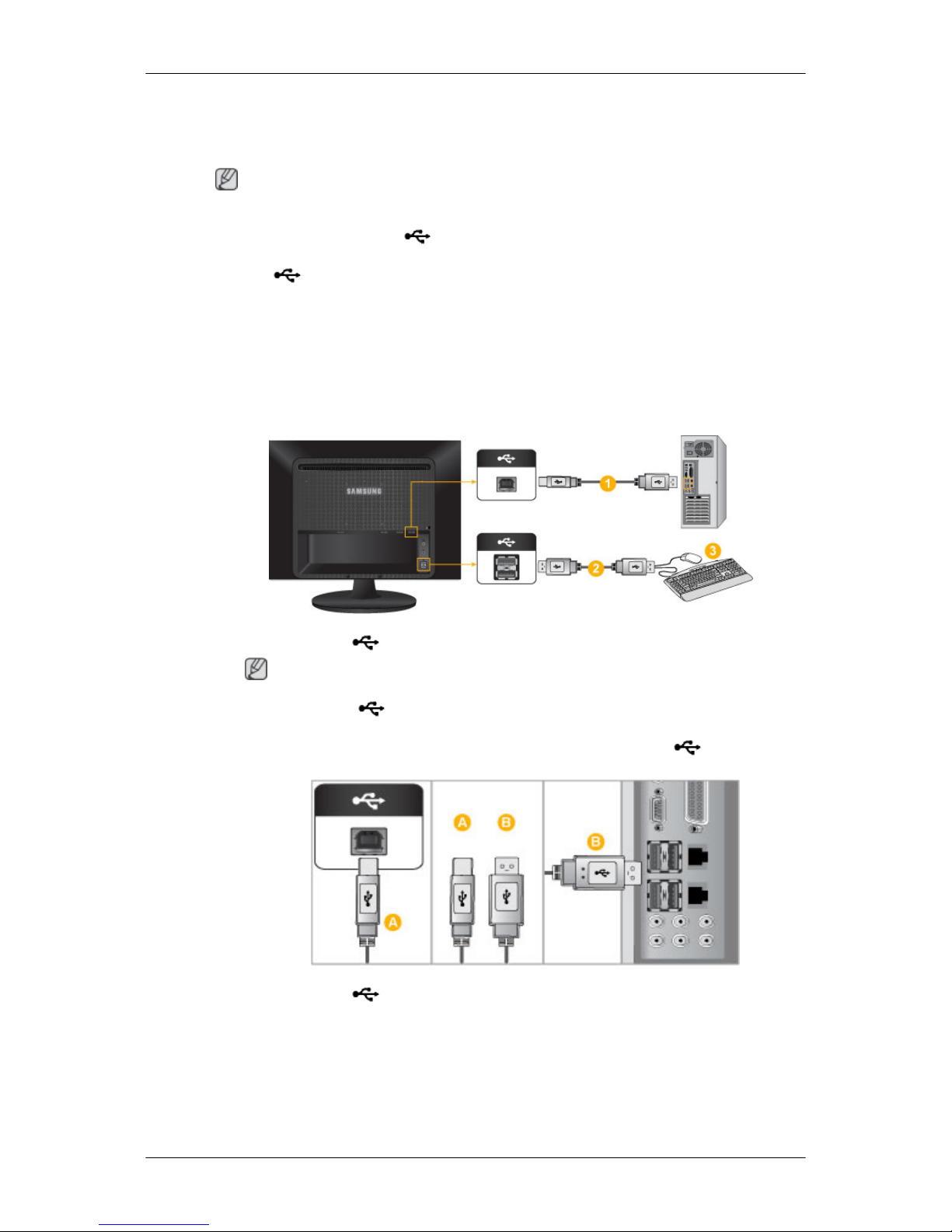

1. Conecte el puerto UP del monitor al puerto USB del ordenador mediante el cable USB.
Nota
Para usar el puerto DOWN, debe conectar el UP (puerto de carga) al ordenador.
Use sólo el cable USB facilitado con este monitor para conectar el puerto UP del monitor y
el puerto USB del ordenador.
2. Conecte el puerto DOWN del monitor USB y un dispositivo USB mediante el cable USB.
3. Los procedimientos de uso son los mismos que los empleados para un dispositivo externo con-
ectado al PC.
• Puede conectar y utilizar un teclado y un ratón.
• Puede reproducir un archivo de un dispositivo multimedia.
Conexiones

(Ejemplos de dispositivos multimedia: MP3, cámara digital, etc.)
• Puede ejecutar, mover, copiar o borrar los archivos de un dispositivo de almacenamiento.
(Ejemplos de dispositivos de almacenamiento: memoria externa, tarjeta de memoria, lector
de memoria, reproductor de MP3 con disco duro, etc.)
• Puede utilizar otros dispositivos USB que puedan conectarse a un ordenador.
Nota
Cuando conecte un dispositivo al puerto DOWN del monitor, hágalo mediante el cable
apropiado para ese dispositivo.
(Para asesorarse sobre la compra del cable y los dispositivos externos, diríjase al centro de servicio
técnico del producto correspondiente.)
La empresa no se hace responsable de los problemas o fallos causados en un dispositivo externo
debido al uso de un cable no autorizado para realizar la conexión.
Algunos productos no se ajustan al estándar USB y pueden provocar un mal funcionamiento del
dispositivo.
Si el dispositivo funciona mal incluso si está conectado al ordenador, contacte con el centro de
servicio técnico del dispositivo/ordenador.
{963UW}
Conexión de los auriculares
Nota
Puede conectar sus auriculares al monitor.
1. Conecte los auriculares al terminal de conexión del auricular.
{963UW}
Conexión del MIC
Nota
Debe conectar su micrófono al monitor.
Conexiones

1. Conecte el cable del micrófono al puerto MIC del monitor.
{963UW}
Uso del soporte
Montaje del monitor
Soporte básico
Monitor y parte inferior
Conexiones

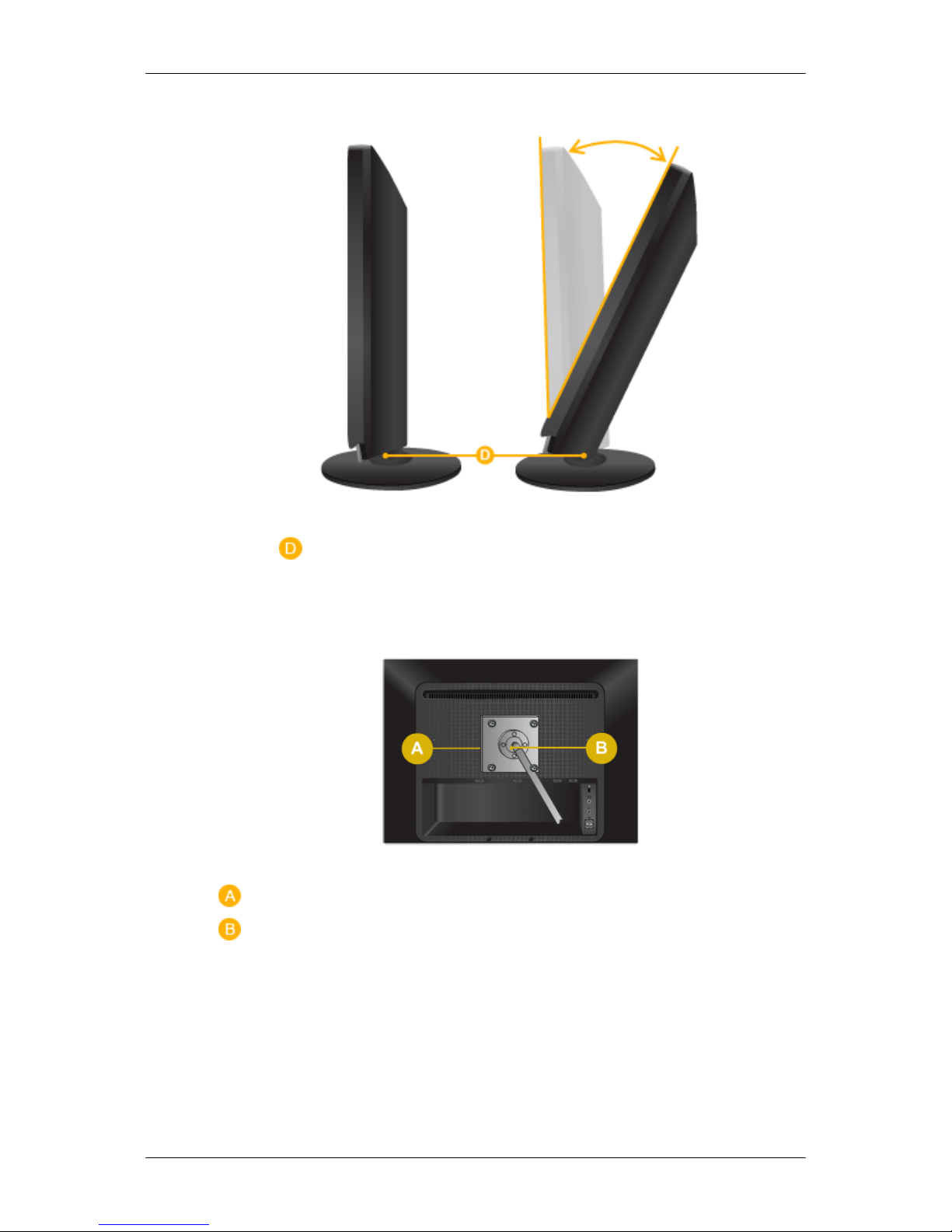

Ángulo de inclinación
Mediante ( ), puede ajustar el ángulo de inclinación con un ángulo de -3˚ hacia adelante hasta 24˚
hacia atrás para obtener un ángulo de visualización confortable.
Montaje de la base
Este monitor acepta un protector de montaje compatible VESA de 75 x 75 mm.
Monitor
Protector de montaje (se vende por separado)
1. Apague el monitor y desenchufe el cable de alimentación.
2. Deje el monitor LCD boca abajo sobre una superficie plana con un cojín para proteger la pantalla.
3. Extraiga los cuatro tornillos y desmonte el soporte del monitor LCD.
4. Alinee el protector del acoplamiento de montaje con los agujeros del protector de montaje de la
cubierta posterior y asegure ésta con los cuatro tornillos que vienen con el brazo articulado, la
repisa de la pared o cualquier otra base.
Conexiones

• No use tornillos con un tamaño superior al estándar, ya que pueden causar daños
en el interior del monitor.
• Para montajes murales que no cumplen las especificaciones de tornillos estándar
VESA, la longitud de éstos puede variar dependiendo de las especificaciones.
• No use tornillos que no cumplan las especificaciones de tornillos estándar VESA.
No apriete excesivamente los tornillos, ya que podría dañar el producto o provocar
la caída de éste con riesgo de causar lesiones personales.
Samsung no se hace responsable de este tipo de accidentes.
• Samsung no se hace responsable de daños o lesiones personales cuando se usa
un montaje mural que no es VESA o que no cumple las especificaciones, o si el
cliente no sigue las instrucciones de instalación del producto.
• Para montar el monitor en la pared, se debe comprar el juego de montaje mural
que permite montar el monitor al menos a 10 cm de distancia de la superficie de
pared.
• Póngase en contacto con el centro de servico técnico de Samsung más cercano
para obtener más información. Samsung Electronics no se hace responsable por
los daños causados por el uso de una base distinta a la aquí especificada.
• Utilice un dispositivo de montaje en pared que cumpla las normas internacionales.
{2063UW}
Conexión de cables
Conecte el cable de alimentación del monitor al puerto de power de la parte posterior del monitor.
Enchufe el cable de alimentación del monitor en una toma de corriente cercana.
Use una conexión apropiada para el ordenador.
Uso del conector D-Sub (analógico) en la tarjeta de vídeo.
• Conecte el cable de señal al puerto D-Sub de 15 patillas, en la parte posterior del monitor.
Conexiones

[RGB IN]
Uso del conector D-Sub (digital) en la tarjeta de vídeo.
• Conecte el cable DVI al puerto DVI IN de la parte posterior del monitor.
[DVI IN]
Conexión a un ordenador Macintosh.
• Conecte el monitor y el ordenador Macintosh mediante el cable de conexión D-sub.
Nota
Si el monitor y el ordenador están conectados, puede encenderlos y utilizarlos.
{2063UW}
Conexión de USB
Nota
Puede utilizar un dispositivo USB, como un ratón, un teclado o un Memory Stick, o un disco duro
externo, conectándolo al puerto DOWN del monitor, sin conectarlo al PC.
El puerto USB del monitor admite la interfaz USB 2.0 certificada de alta velocidad.
Alta velocidad Velocidad total Baja velocidad
Velocidad de datos 480 Mbps 12 Mbps 1,5 Mbps
Consumo de energí 2,5 W
(máx., cada puerto)
2,5 W
(máx., cada puerto)
2,5 W
(máx., cada puerto)
1. Conecte el puerto UP del monitor al puerto USB del ordenador mediante el cable USB.
Nota
Para usar el puerto DOWN, debe conectar el UP (puerto de carga) al ordenador.
Use sólo el cable USB facilitado con este monitor para conectar el puerto UP del monitor y
el puerto USB del ordenador.
Conexiones

2. Conecte el puerto DOWN del monitor USB y un dispositivo USB mediante el cable USB.
3. Los procedimientos de uso son los mismos que los empleados para un dispositivo externo con-
ectado al PC.
• Puede conectar y utilizar un teclado y un ratón.
• Puede reproducir un archivo de un dispositivo multimedia.
(Ejemplos de dispositivos multimedia: MP3, cámara digital, etc.)
• Puede ejecutar, mover, copiar o borrar los archivos de un dispositivo de almacenamiento.
(Ejemplos de dispositivos de almacenamiento: memoria externa, tarjeta de memoria, lector
de memoria, reproductor de MP3 con disco duro, etc.)
• Puede utilizar otros dispositivos USB que puedan conectarse a un ordenador.
Nota
Cuando conecte un dispositivo al puerto DOWN del monitor, hágalo mediante el cable
apropiado para ese dispositivo.
(Para asesorarse sobre la compra del cable y los dispositivos externos, diríjase al centro de servicio
técnico del producto correspondiente.)
La empresa no se hace responsable de los problemas o fallos causados en un dispositivo externo
debido al uso de un cable no autorizado para realizar la conexión.
Algunos productos no se ajustan al estándar USB y pueden provocar un mal funcionamiento del
dispositivo.
Si el dispositivo funciona mal incluso si está conectado al ordenador, contacte con el centro de
servicio técnico del dispositivo/ordenador.
{2063UW}
Conexión de los auriculares
Nota
Puede conectar sus auriculares al monitor.
Conexiones

1. Conecte los auriculares al terminal de conexión del auricular.
{2063UW}
Conexión del MIC
Nota
Debe conectar su micrófono al monitor.
1. Conecte el cable del micrófono al puerto MIC del monitor.
Conexiones

{2063UW}
Uso del soporte
Montaje del monitor
Soporte básico
Monitor y parte inferior
Ángulo de inclinación
Mediante ( ), puede ajustar el ángulo de inclinación con un ángulo de -3˚ hacia adelante hasta 24˚
hacia atrás para obtener un ángulo de visualización confortable.
Montaje de la base
Este monitor acepta un protector de montaje compatible VESA de 100 x 100 mm.
Conexiones

Monitor
Protector de montaje (se vende por separado)
1. Apague el monitor y desenchufe el cable de alimentación.
2. Deje el monitor LCD boca abajo sobre una superficie plana con un cojín para proteger la pantalla.
3. Extraiga los cuatro tornillos y desmonte el soporte del monitor LCD.
4. Alinee el protector del acoplamiento de montaje con los agujeros del protector de montaje de la
cubierta posterior y asegure ésta con los cuatro tornillos que vienen con el brazo articulado, la
repisa de la pared o cualquier otra base.
• No use tornillos con un tamaño superior al estándar, ya que pueden causar daños
en el interior del monitor.
• Para montajes murales que no cumplen las especificaciones de tornillos estándar
VESA, la longitud de éstos puede variar dependiendo de las especificaciones.
• No use tornillos que no cumplan las especificaciones de tornillos estándar VESA.
No apriete excesivamente los tornillos, ya que podría dañar el producto o provocar
la caída de éste con riesgo de causar lesiones personales.
Samsung no se hace responsable de este tipo de accidentes.
• Samsung no se hace responsable de daños o lesiones personales cuando se usa
un montaje mural que no es VESA o que no cumple las especificaciones, o si el
cliente no sigue las instrucciones de instalación del producto.
• Para montar el monitor en la pared, se debe comprar el juego de montaje mural
que permite montar el monitor al menos a 10 cm de distancia de la superficie de
pared.
• Póngase en contacto con el centro de servico técnico de Samsung más cercano
para obtener más información. Samsung Electronics no se hace responsable por
los daños causados por el uso de una base distinta a la aquí especificada.
• Utilice un dispositivo de montaje en pared que cumpla las normas internacionales.
Conexiones

Solución de problemas
{963UW}
Comprobación de las funciones de autoverificación
Nota
El monitor tiene una función de autoverificación que permite comprobar si el monitor funciona cor-
rectamente.
Comprobación de las funciones de autoverificación
1. Encienda el ordenador y el monitor.
2. Desenchufe el cable del vídeo de la parte posterior del ordenador.
3. Encienda el monitor.
Si el monitor funciona adecuadamente, verá un cuadro en la ilustración siguiente.
Este cuadro aparece durante el funcionamiento normal si el cable del vídeo se desconecta o daña.
4. Apague el monitor y vuelva a conectar el cable del vídeo; a continuación encienda el ordenador
y el monitor.
Si la pantalla del monitor permanece en blanco después de seguir el procedimiento anterior, compruebe
que la controladora de vídeo, el sistema del ordenador y el monitor funcionen correctamente.
Mensajes de advertencia
Si ocurre algo anómalo con la señal de entrada, aparece un mensaje en la pantalla o ésta se queda en
blanco mientras el LED indicador de alimentación sigue encendido. El mensaje puede indicar que el
monitor está fuera de la banda de exploración o que se debe comprobar el cable de señal.
Entorno
La ubicación y la posición del monitor puede influir en la calidad y en otras funciones del monitor.
Si hay altavoces de graves (subwoofers) cerca del monitor, desenchúfelos y colóquelos en otra habi-
tación.
Retire todos los dispositivos electrónicos, como radios, ventiladores, relojes y teléfonos que se hallen
a menos de 3 pies (un metro) del monitor.
