Samsung BRB26600EWW User manual

English
User servicing manual
1. You can check where to buy replacement parts at http://samsung.com
2. Visit the part purchase site and enter the model code of your product to check the parts
available for purchase. The model code is labelled on the outer side of your product.
- You can check the model code and version on the barcode label at the bottom left of
the product.
3. For replacement parts, make sure the part name matches that of the illustration in this
manual.
- User-serviceable parts are limited to handles (some models only), gaskets, drawers, and
hinges.
NOTE
Following the repair by a non-authorised service provider, self-repair or non-professional
repair of the product, Samsung is not liable for any damage to the product, any injury or
any other product safety issue caused by any attempt to repair the product which does
not carefully follow these repair and maintenance instructions. Any damage to the product
caused by an attempt to repair the product by any person other than a Samsung certied
service provider will not be covered by the warranty.
CAUTION
• The part name listed on the site may differ from that in this manual. Please make sure you
choose the right part name.
• Replacing hinges requires extreme caution because it involves detaching the door.
• Be sure to wear safety gloves while making repairs.
BRB6000_User-servicing-manual.indb 1 2020-12-22  5:40:37
Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Samsung BRB26600EWW o
cerca il tuo prodotto tra le migliori offerte di Frigoriferi e Congelatori

English
The actual image and provided parts of the refrigerator may differ, depending on the model
and the country.
01
02
02
03
04
05

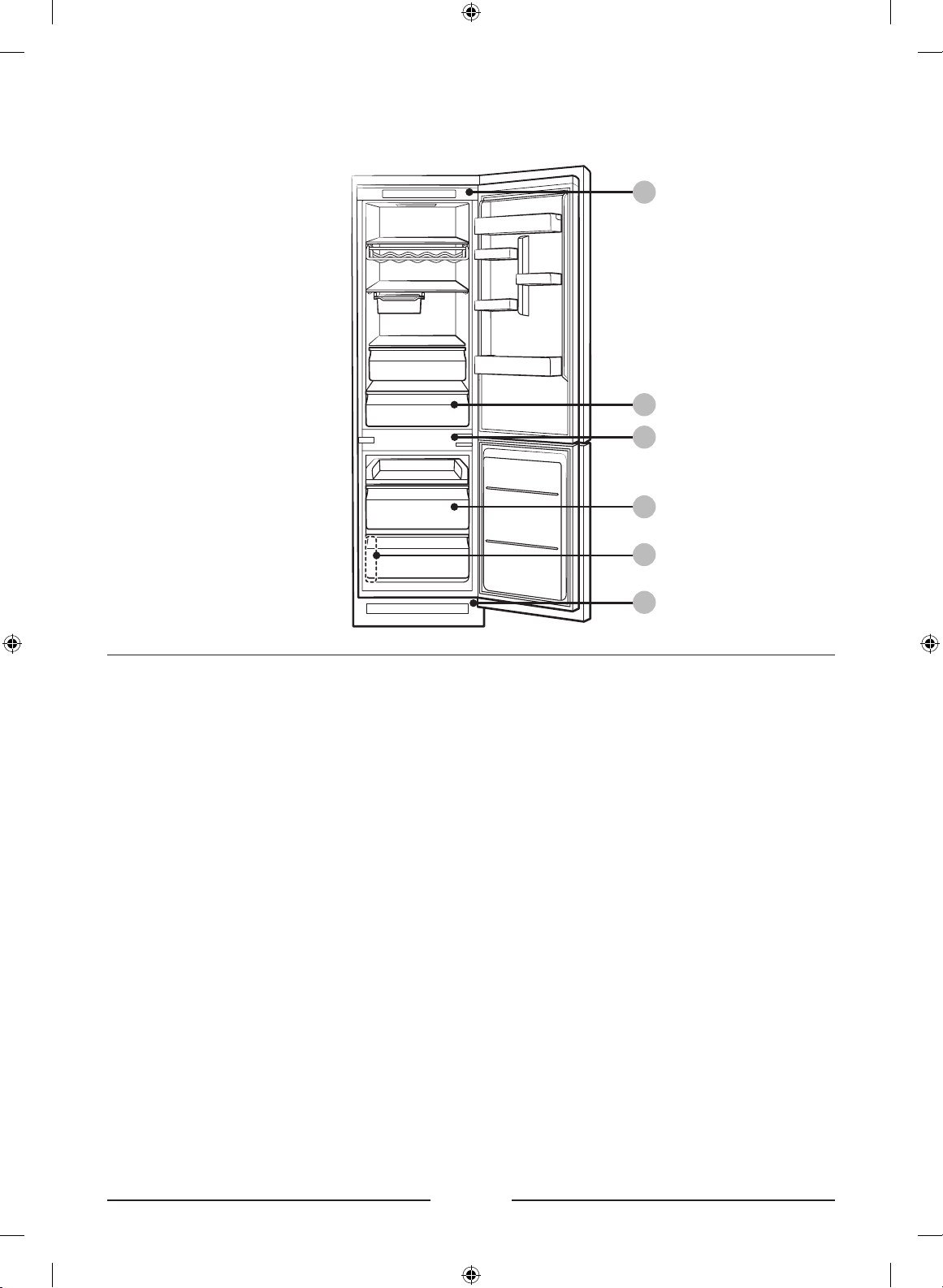

01 Upper hinge 02 Drawer
03 Hinge Mid 04 Barcode label
05 Bottom hinge
BRB6000_User-servicing-manual.indb 2 2020-12-22  5:40:37

English
Gasket replacement
CAUTION
Make sure you rmly attach the gasket. Otherwise, cold air from the refrigerator may leak.

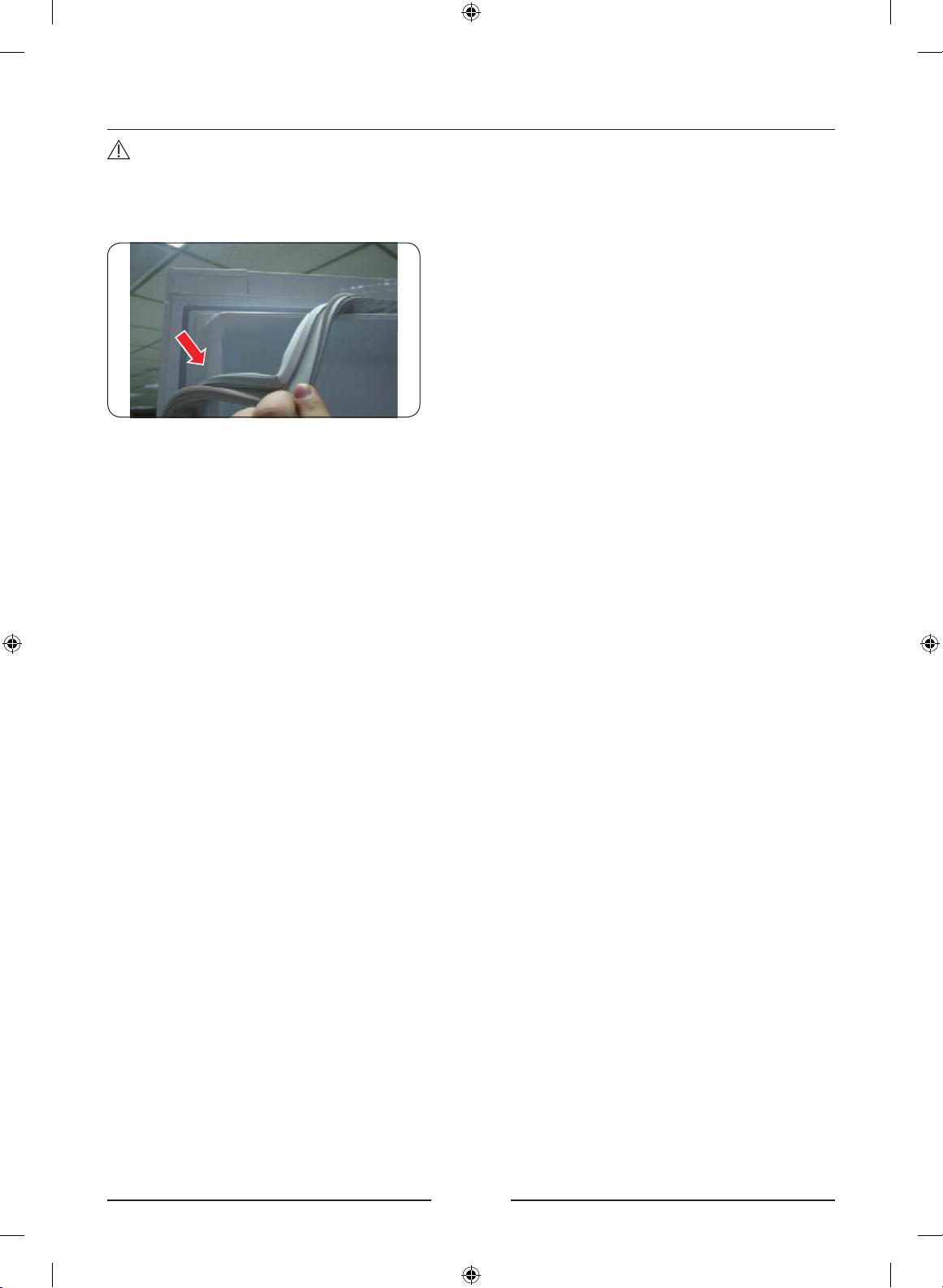

To remove the gasket
Open the door and remove the gasket from
the door.
To replace the gasket
Attach a new gasket to the refrigerator door.
Make sure there is no gap between the newgasket and the door.
BRB6000_User-servicing-manual.indb 3 2020-12-22  5:40:37

English
Drawer replacement
CAUTION
Check that the drawer is inserted properly into the rail during assembly.

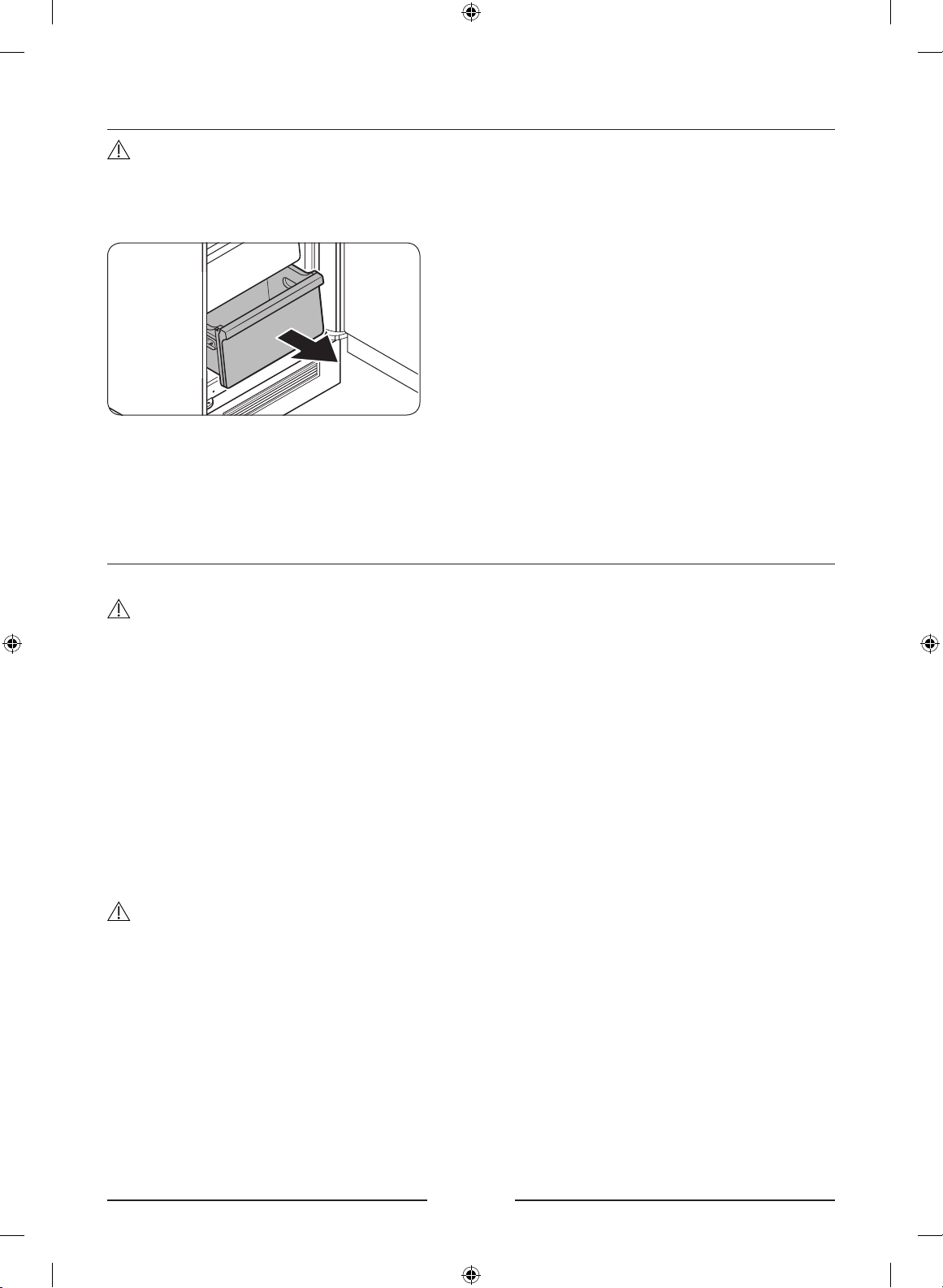

To remove the drawer
Gently lift up the front of the drawer and
slide out.
To reattach the drawers
Reattaching the drawers follows the reverse order of their respective removal steps.
Hinge replacement
To replace the hinges, you must remove the doors rst.
CAUTION
• When removing the doors, take extreme caution because the doors are heavy.
• Before replacing the hinges, put a soft pad such as cardboard on the oor to prevent
scratches on the door when you place the doors down.
• As the hinges must be handled carefully and replaced by two or more persons, we
recommend you to call for professional technical service.
• If you remove the hinge without holding the door, the door may fall and cause injury.
• Ensure that the shaft is rmly tightened on the hinge.
• Check that the hinge is rmly attached to the cabinet.
• Make sure the wire connectors are connected properly.
• Be careful not to damage the wires when fastening the top cover.
WARNING
• Tilting/laying the refrigerator requires a minimum of 2 people.
• Disconnect the power cord before reversing the doors.
BRB6000_User-servicing-manual.indb 4 2020-12-22  5:40:37

English

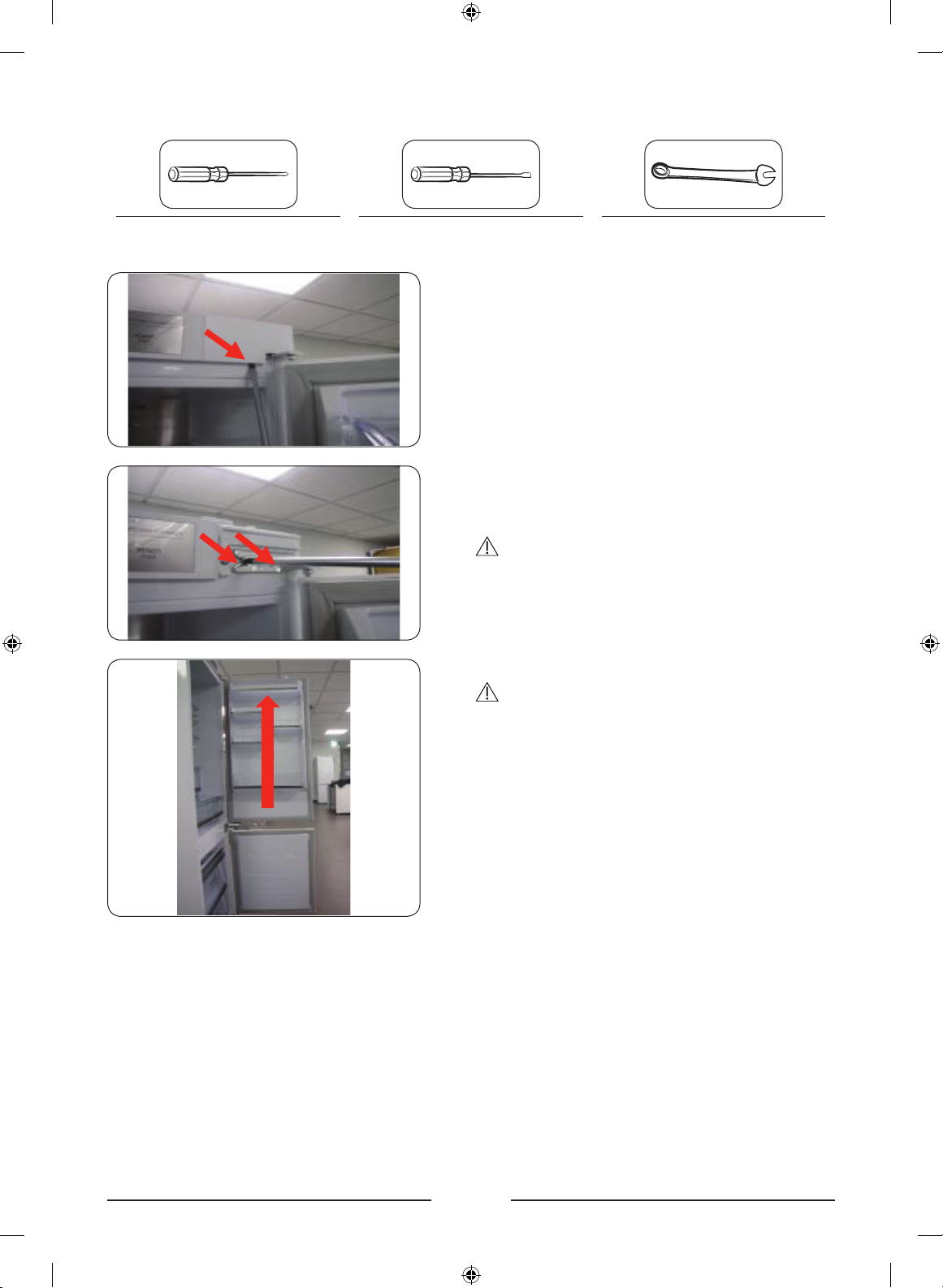

Tools required (not provided)
Phillips screwdriver Flat-head screwdriver 12 mm socket wrench
1. Remove the Cover Hinge UP.
2. Remove the 2 screws in the upper hinge of
the upper refrigerator compartment door.
3. Remove the hinge.
CAUTION
It is highly recommended to ask somebody to
hold the door while removing the hinge.
4. Remove the Support-Rail cover.
CAUTION
Be careful not to scratch.
BRB6000_User-servicing-manual.indb 5 2020-12-22  5:40:38

English
1
5. After unscrewing and removing Five
screws, disassemble the ASSY HINGE MID
(1).
2
6. Remove the door by carefully lifting the
door (2).
CAUTION
Be careful not to scratch.
7. Use the screwdriver to loosen and remove
the upper, middle, and bottom hinges on
the fridge's door or the freezer's door in
the arrow direction as shown.
8. Reassemble in the opposite order of
disassembly after replacing the Hinge Up,
Hinge Mid, and/or Hinge Low.
CAUTION
• Make sure the wire connectors are
connected properly.
• Be careful not to damage the wires when
fastening the top cover.
BRB6000_User-servicing-manual.indb 6 2020-12-22  5:40:39

Français
Guide de réparation
1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com.
2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour
vérier les pièces disponibles à l'achat. Le code du modèle est afché sur le côté
extérieur de votre produit.
- Vous pouvez vérier le code et la version du modèle sur l'étiquette du code à barres
situé en bas à gauche du produit.
3. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de
l'illustration gurant dans ce manuel.
- Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles
uniquement), aux joints, aux tiroirs et aux charnières.
REMARQUE
Suite à une réparation par un fournisseur de service non autorisé, une réparation par
l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung
ne peut être tenu pour responsable de tout dommage subi par le produit, de toute
blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative
de réparation du produit ne respectant pas scrupuleusement les présentes consignes de
réparation et de maintenance. Tout dommage subi par le produit et provoqué par une
tentative de réparation par une personne autre qu'un fournisseur de service certié par
Samsung ne sera pas couvert par la garantie.
ATTENTION
• Le nom de la pièce gurant sur le site peut être différent de celui gurant dans ce
manuel. Assurez-vous de sélectionner le nom de pièce approprié.
• Le remplacement des charnières requiert une extrême prudence car cela implique la
dépose de la porte.
• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.
BRB6000_User-servicing-manual.indb 1 2020-12-22  5:40:39

Français
L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction
du modèle et du pays.
01
02
02
03
04
05
01 Charnière supérieure 02 Tiroir
03 Charnière centrale 04 Étiquette du code à barres
05 Charnière inférieure
BRB6000_User-servicing-manual.indb 2 2020-12-22  5:40:39

Français
Remplacement du joint
ATTENTION
Veillez à xer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.
Retrait du joint
Ouvrez la porte et retirez le joint de la porte.
Remplacement du joint
Fixez un joint neuf à la porte du réfrigérateur.
Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte.
BRB6000_User-servicing-manual.indb 3 2020-12-22  5:40:39

Français
Remplacement du tiroir
ATTENTION
Vériez que le tiroir est correctement inséré dans le rail durant l'assemblage.
Retrait du tiroir
Soulevez doucement l'avant du tiroir et
faites-le glisser pour le retirer.
Réinstallation des tiroirs
Pour réinstaller les tiroirs, suivez la procédure dans le sens inverse de leur retrait.
Remplacement de la charnière
Pour remplacer les charnières, vous devez commencer par retirer les portes.
ATTENTION
• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.
• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol
pour éviter de rayer les portes lors de leur retrait.
• Étant donné que les charnières doivent être manipulées avec précaution et remontées
par deux personnes ou plus, nous vous recommandons de faire appel à un service
technique professionnel.
• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de
provoquer des blessures.
• Vériez que l'arbre est correctement serré sur la charnière.
• Vériez que la charnière est correctement xée à la caisse.
• Assurez-vous que les connecteurs de câble sont correctement branchés.
• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.
AVERTISSEMENT
• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes
minimum.
• Débranchez le cordon d'alimentation avant d'inverser les portes.
BRB6000_User-servicing-manual.indb 4 2020-12-22  5:40:39

Français
Outils requis (non fournis)
Tournevis cruciforme Tournevis à tête plate Clé à douille de 12 mm
1. Retirez le cache de la charnière
supérieure.
2. Retirez les 2 vis sur la charnière
supérieure de la porte supérieure du
compartiment réfrigérateur.
3. Retirez la charnière.
ATTENTION
Il est vivement recommandé de demander à
une autre personne de tenir la porte lors du
retrait de la charnière.
4. Retirez le cache du rail-support.
ATTENTION
Faites attention à ne rien rayer.
BRB6000_User-servicing-manual.indb 5 2020-12-22  5:40:40

Français
1
5. Après avoir dévissé et retiré les cinq vis,
démontez l'ENSEMBLE DE CHARNIÈRE
CENTRALE (1).
2
6. Retirez la porte en la soulevant
prudemment (2).
ATTENTION
Faites attention à ne rien rayer.
7. Utilisez le tournevis pour desserrer et
retirer les charnières supérieure, centrale
et inférieure sur la porte du réfrigérateur
ou sur la porte du congélateur, en
respectant le sens de la èche comme
indiqué.
8. Procédez au réassemblage en suivant
la procédure de démontage dans le
sens inverse, après avoir réinstallé les
charnières supérieure, centrale et/ou
inférieure.
ATTENTION
• Assurez-vous que les connecteurs de
câble sont correctement branchés.
• Veillez à ne pas endommager les câbles
lorsque vous serrez le cache supérieur.
BRB6000_User-servicing-manual.indb 6 2020-12-22  5:40:40

Italiano
Manuale di manutenzione dell'utente
1. Per acquistare eventuali ricambi vedere http://samsung.com
2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per vericare i
ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto.
- È possibile vericare il codice e la versione sul codice a barre stampato sull'etichetta
posta in basso a sinistra del prodotto.
3. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione
in questo manuale.
- I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli),
le guarnizioni, i cassetti e le cerniere.
NOTA
Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non
professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali
danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo
impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per
la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un
tentativo di riparazione del prodotto da parte di personale diverso da riparatori certicati
Samsung non sarà coperto da garanzia.
ATTENZIONE
• Il nome del ricambio elencato nel sito può differire da quello riportato in questo
manuale. Accertarsi di selezionare il ricambio corretto.
• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco
della porta.
• Per effettuare la riparazione indossare i guanti protettivi.
BRB6000_User-servicing-manual.indb 1 2020-12-22  5:40:41

Italiano
Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in
base al modello ed al paese di acquisto.
01
02
02
03
04
05
01 Cerniera superiore 02 Cassetto
03 Cerniera centrale 04 Etichetta con codice a barre
05 Cerniera inferiore
BRB6000_User-servicing-manual.indb 2 2020-12-22  5:40:41

Italiano
Sostituzione della guarnizione
ATTENZIONE
Accertarsi di ssare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe
fuoriuscire aria fredda.
Per rimuovere la guarnizione
Aprire la porta e rimuovere la guarnizione.
Sostituire la guarnizione
Montare la nuova guarnizione alla porta.
Accertarsi che non vi sia spazio tra le nuove guarnizioni e la porta.
BRB6000_User-servicing-manual.indb 3 2020-12-22  5:40:41

Italiano
Sostituire un cassetto
ATTENZIONE
Vericare che il cassetto sia correttamente inserito nella guida durante il montaggio.
Per rimuovere il cassetto
Sollevare delicatamente la parte anteriore
del cassetto ed estrarlo.
Per rimontare i cassetti
Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione.
Sostituzione delle cerniere
Per sostituire le cerniere, rimuovere prima la porta.
ATTENZIONE
• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.
• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul
pavimento per evitare di grafare la porta nell'appoggiarla.
• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più
persone, si consiglia di chiamare un servizio di assistenza professionale.
• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire
qualcuno.
• Accertarsi che il perno sia saldamente ssato alla cerniera.
• Vericare che la cerniera sia ssata saldamente all'armadio.
• Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore.
AVVERTENZA
• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.
• Scollegare il cavo di alimentazione prima di invertire le porte.
BRB6000_User-servicing-manual.indb 4 2020-12-22  5:40:41

Italiano
Strumenti necessari (non forniti)
Cacciavite a croce Cacciavite piatto Chiave a bussola da 12 mm
1. Rimuovere il copri cerniera superiore.
2. Rimuovere le 2 viti della cerniera
superiore dello sportello superiore dello
scomparto frigorifero.
3. Rimuovere la cerniera.
ATTENZIONE
È fortemente raccomandato di chiedere
l'ausilio di una seconda persona per
trattenere la porta durante la rimozione
della cerniera.
4. Rimuovere il coperchio della guida di
supporto.
ATTENZIONE
Prestare attenzione a non grafarla.
BRB6000_User-servicing-manual.indb 5 2020-12-22  5:40:42

Italiano
1
5. Una volta svitate e rimosse le cinque viti,
smontare l'assieme della cerniera centrale
(1).
2
6. Rimuovere la porta con attenzione
sollevandola (2).
ATTENZIONE
Prestare attenzione a non grafarla.
7. Usando un cacciavite allentare e
rimuovere le cerniere superiore, centrale
ed inferiore della porta del frigorifero o
del freezer nella direzione indicata dalla
freccia.
8. Rimontare seguendo l'ordine opposto
dopo aver sostituito le cerniere superiore,
centrale ed/o inferiore.
ATTENZIONE
• Assicurarsi che i connettori siano collegati
correttamente.
• Prestare attenzione a non danneggiare
i li elettrici nel ssare il coperchio
superiore.
BRB6000_User-servicing-manual.indb 6 2020-12-22  5:40:42

Deutsch
Servicehandbuch für Benutzer
1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.
2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den
Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten
werden. Den Modellcode nden Sie auf einem Aufkleber, der außen an Ihrem Gerät
angebracht ist.
- Sie können den Modellcode und die Version auch von dem Aufkleber mit dem
Strichcode unten links am Gerät ablesen.
3. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der
Abbildung in diesem Handbuch übereinstimmt.
- Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom
Benutzer selbst gewartet werden.
HINWEIS
Nach einer etwaigen Reparatur durch einen anderen als einen ofziellen Dienstleister,
nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts
haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit
der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem
diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden
am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung
zertizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt.
VORSICHT
• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem
Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige
Bezeichnung des Ersatzteils wählen.
• Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser
Arbeit die Tür abgenommen werden muss.
• Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.
BRB6000_User-servicing-manual.indb 1 2020-12-22  5:40:42

Deutsch
Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination
können sich je nach Modell und Land unterscheiden.
01
02
02
03
04
05
01 Oberes Scharnier 02 Auszug
03 Mittleres Scharnier 04 Strichcode-Aufkleber
05 Unteres Scharnier
BRB6000_User-servicing-manual.indb 2 2020-12-22  5:40:43
