Samsung RZ38 Series User manual

English
User servicing manual
1. You can check where to buy replacement parts at http://samsung.com
2. Visit the part purchase site and enter the model code of your product to check the parts
available for purchase. The model code is labelled on the outer side of your product.
- You can check the model code and version on the barcode label at the bottom left of
the product.
3. For replacement parts, make sure the part name matches that of the illustration in this
manual.
- User-serviceable parts are limited to handles (some models only), gaskets, drawers, and
hinges.
NOTE
Following the repair by a non-authorised service provider, self-repair or non-professional
repair of the product, Samsung is not liable for any damage to the product, any injury or
any other product safety issue caused by any attempt to repair the product which does
not carefully follow these repair and maintenance instructions. Any damage to the product
caused by an attempt to repair the product by any person other than a Samsung certied
service provider will not be covered by the warranty.
CAUTION
• The part name listed on the site may differ from that in this manual. Please make sure you
choose the right part name.
• Replacing hinges requires extreme caution because it involves detaching the door.
• Be sure to wear safety gloves while making repairs.
OneDoor_RR9000C_User-servicing-manual_26langs.indb 1 2022-09-16  2:29:46

English

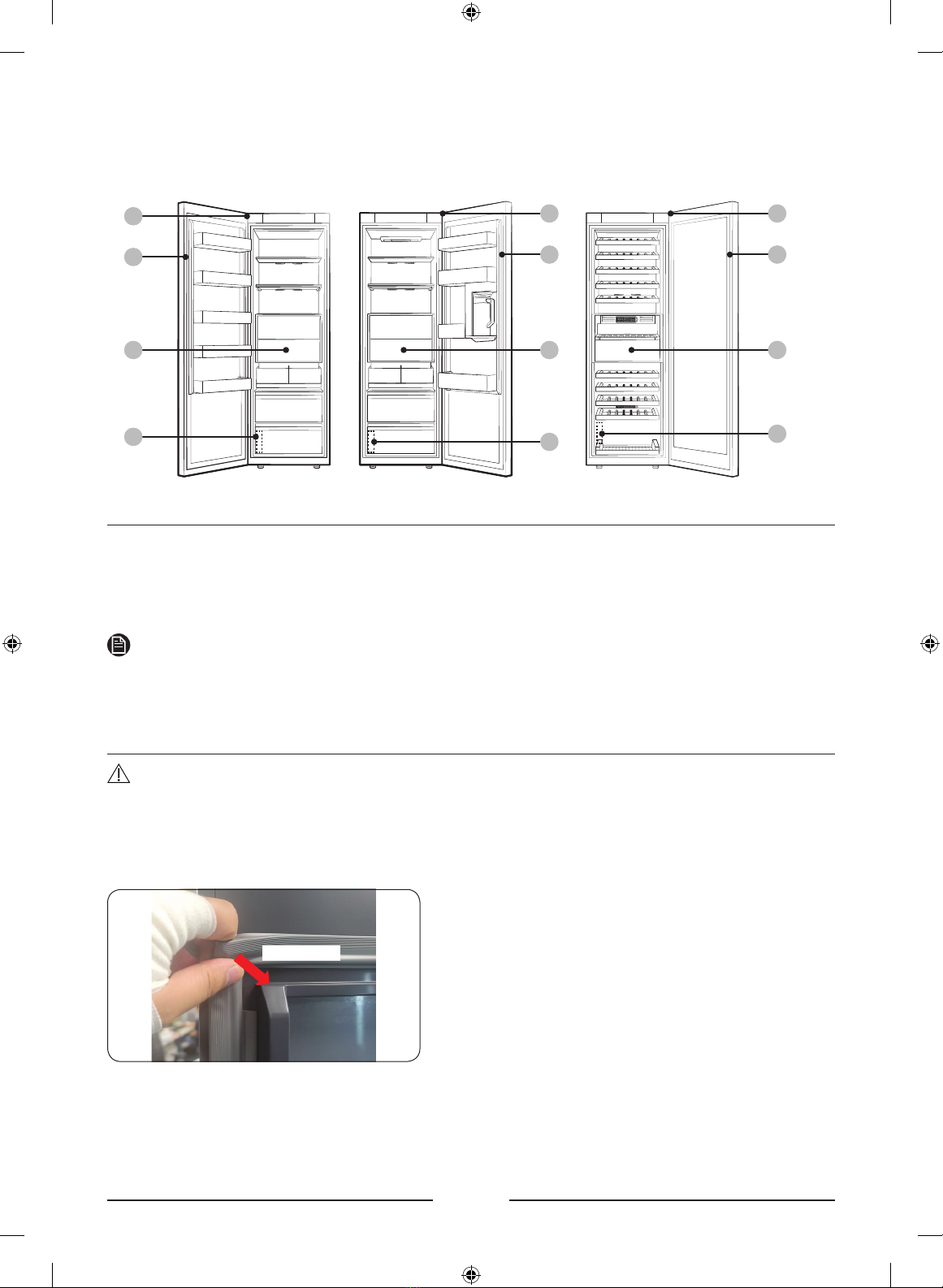

The actual image and provided parts of the refrigerator may differ, depending on the model
and the country.
01
01
04
04
0303
02
01
04
05
02
02
RZ38* RR40* RW33*
01 Top hinge 02 Gasket
03 Drawer 04 Barcode label
05 Flex Pantry
NOTE
The order of parts disassembly and assembly are the same for the freezer and fridge.
Gasket replacement
CAUTION
Make sure you rmly attach the gasket. Otherwise, cold air from the refrigerator may leak.
To remove the gasket
G
Open the door and remove the gasket from
the door.
To replace the gasket
Attach a new gasket to the refrigerator door. Make sure there is no gap between the new
gasket and the door.
OneDoor_RR9000C_User-servicing-manual_26langs.indb 2 2022-09-16  2:29:46

English
Drawer / Flex Pantry replacement
CAUTION
Check that the drawer is inserted properly into the rail during assembly.
To remove the drawer
1. Pull the drawer forward.
2. Remove the drawer by tilting it.
To remove the Flex Pantry
1. Pull the drawer forward.
2. Press the hooks on the lower left/right
sides to detach.
3. Lift it to remove.
To reattach the drawers / Flex Pantry
Reattaching the drawers follows the reverse order of their respective removal steps.
OneDoor_RR9000C_User-servicing-manual_26langs.indb 3 2022-09-16  2:29:46

English
Hinge replacement
To replace the hinges, you must remove the doors rst.
CAUTION
• When removing the doors, take extreme caution because the doors are heavy.
• Before replacing the hinges, put a soft pad such as cardboard on the oor to prevent
scratches on the door when you place the doors down.
• As the hinges must be handled carefully and replaced by two or more persons, we
recommend you to call for professional technical service.
• If you remove the hinge without holding the door, the door may fall and cause injury.
• Ensure that the shaft is rmly tightened on the hinge.
• Check that the hinge is rmly attached to the cabinet.
• Make sure the wire connectors are connected properly.
• Be careful not to damage the wires when fastening the top cover.
WARNING
• Tilting/laying the refrigerator requires a minimum of 2 people.
• Disconnect the power cord before reversing the doors.

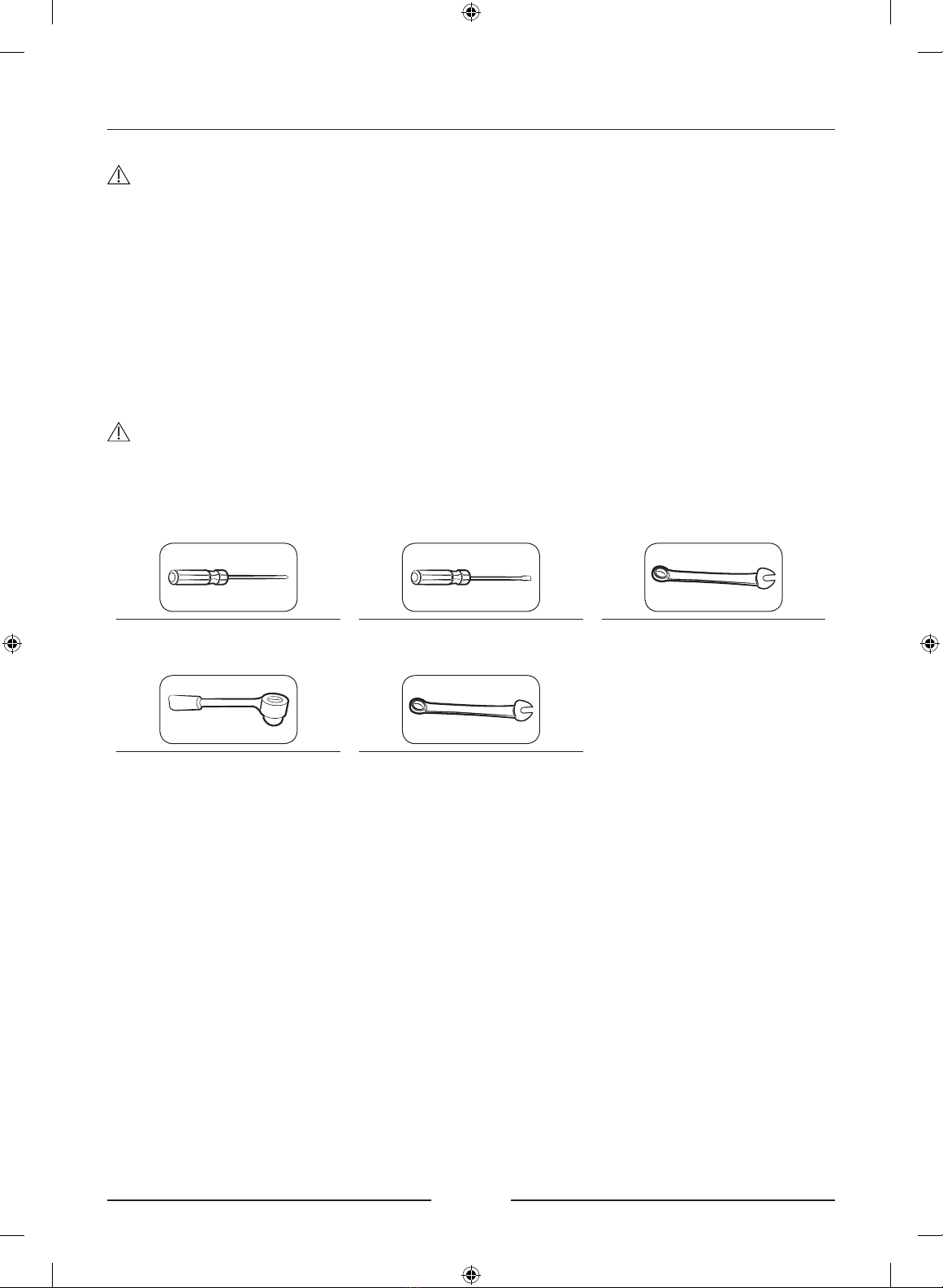

Tools required (not provided)
Phillips screwdriver Flat-head screwdriver 10 mm spanner
(for top hinge shaft)
8 mm socket wrench
(for bolts)
12 mm spanner
(for bottom hinge shaft)
OneDoor_RR9000C_User-servicing-manual_26langs.indb 4 2022-09-16  2:29:47

English
Remove the door

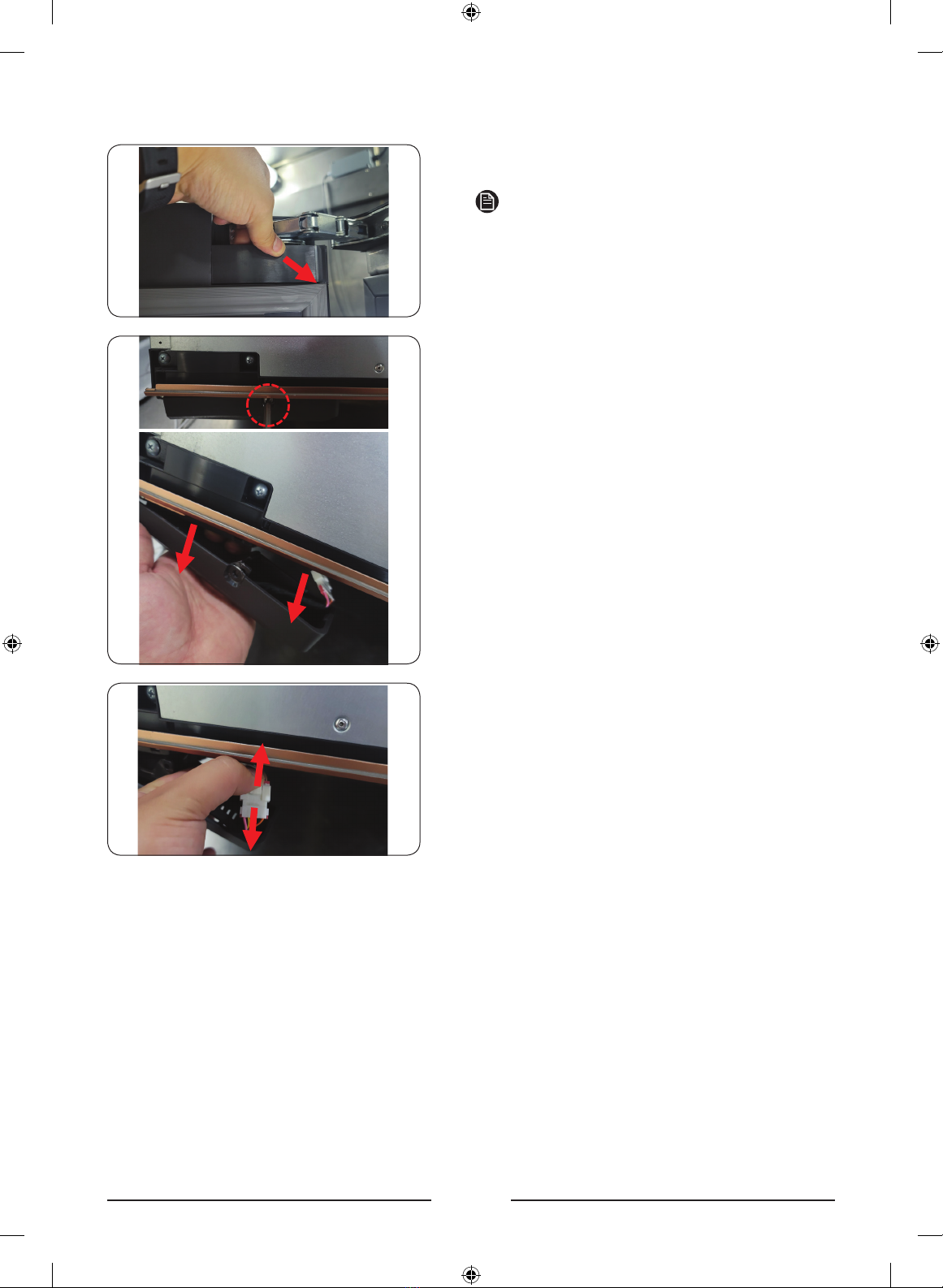

1. Open the DOOR and disassemble the
COVER CAP DOOR.
NOTE
Keep the COVER CAP DOOR in a safe place.
2. Unfasten 1 SCREW at the ASSY COVER
HINGE's bottom to remove the hinge
downward.
3. Separate the wire housing.
OneDoor_RR9000C_User-servicing-manual_26langs.indb 5 2022-09-16  2:29:47

English

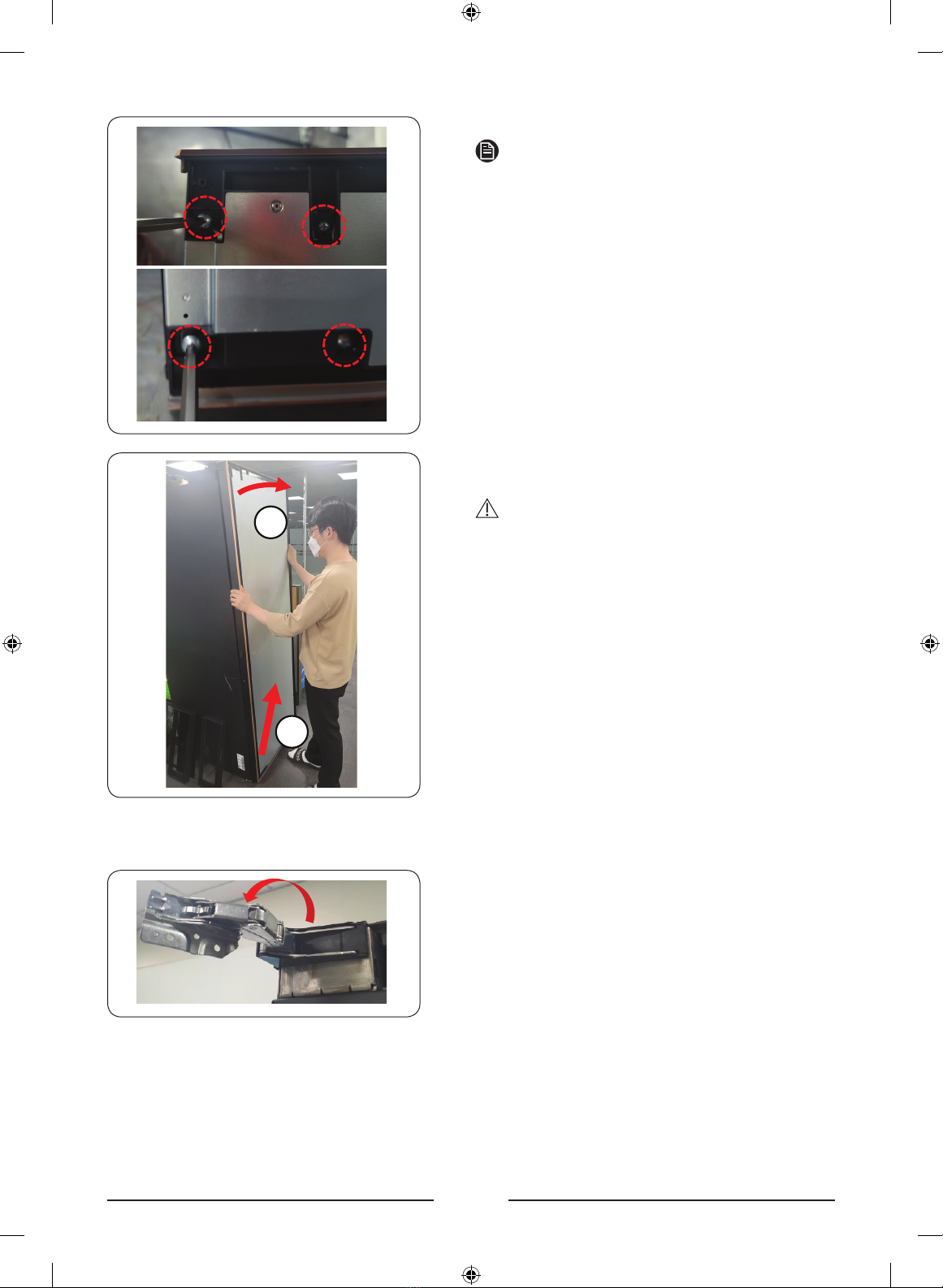

4. Remove 4 SCREWs at the top/bottom.
NOTE
Keep the SCREWs in a safe place.
1
2
5. Remove the upper part of the DOOR by
pulling forward then lift it to remove the
DOOR.
CAUTION
Be careful not to drop the DOOR. Hold the
door rmly while taking out SCREWs.
The DOORS weigh a lot. Take extra care when
removing the DOOR to prevent damage to the
DOOR or injury to you.
The identical procedure is used if the DOORS
open the opposite way.
(Only the parts' placements are reversed.)
Hinge
1. With the HINGE wide open,
OneDoor_RR9000C_User-servicing-manual_26langs.indb 6 2022-09-16  2:29:48

English
2. Remove CAP HINGE
3. Remove 2 xed SCREWs for the HINGE
4. Take out HINGE.
NOTE
Due to the auto close function, a unit of
HINGE folds quickly and securely owing to
the activity of the spring. Avoid getting your
ngers stuck inside the multi-joint HINGE.
CAUTION
• After removing the DOOR, disassemble the
HINGE.
- The remaining HINGE may become
overloaded if you disassemble one of
the Top or Bottom HINGES while the
DOOR is still attached.
• The identical procedure is used if the
DOORS open in the opposite way.
• The same disassembly method is applied
to the Top/Bottom HINGEs.
• To assemble, just reverse the same steps
for the disassembly.
OneDoor_RR9000C_User-servicing-manual_26langs.indb 7 2022-09-16  2:29:48

Français
Guide de réparation
1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com.
2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour vérier les pièces
disponibles à l'achat. Le code du modèle est afché sur le côté extérieur de votre produit.
- Vous pouvez vérier le code et la version du modèle sur l'étiquette du code à barres situé en bas à gauche du
produit.
3. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration gurant
dans ce manuel.
- Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints,
aux tiroirs et aux charnières.
REMARQUE
Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation
par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage
subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une
tentative de réparation du produit ne respectant pas scrupuleusement les présentes consignes de réparation et de
maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre
qu'un fournisseur de service certié par Samsung ne sera pas couvert par la garantie.
ATTENTION
• Le nom de la pièce gurant sur le site peut être différent de celui gurant dans ce manuel. Assurez-vous de
sélectionner le nom de pièce approprié.
• Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte.
• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.
OneDoor_RR9000C_User-servicing-manual_26langs.indb 1 2022-09-16  2:29:48

Français
L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays.
01
01
04
04
0303
02
01
04
05
02
02
RZ38* RR40* RW33*
01 Charnière supérieure 02 Joint
03 Tiroir 04 Étiquette du code à barres
05 Compartiment exible
REMARQUE
L'ordre de démontage et d'assemblage des pièces est le même pour le congélateur et le réfrigérateur.
Remplacement du joint
ATTENTION
Veillez à xer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.
Retrait du joint
J
Ouvrez la porte et retirez le joint de la porte.
Remplacement du joint
Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la
porte.
OneDoor_RR9000C_User-servicing-manual_26langs.indb 2 2022-09-16  2:29:48

Français
Réinstallation du tiroir / Compartiment exible
ATTENTION
Vériez que le tiroir est correctement inséré dans le rail durant l'assemblage.
Retrait du tiroir
1. Tirez le tiroir vers vous.
2. Retirez le tiroir en l'inclinant.
Pour retirer le Compartiment exible
1. Tirez le tiroir vers vous.
2. Pour détacher le Compartiment exible, appuyez sur
les crochets présents en bas à gauche/droite.
3. Soulevez le Compartiment exible pour le retirer.
Pour réinstaller les tiroirs / le Compartiment exible
Pour réinstaller les tiroirs, suivez la procédure dans le sens inverse de leur retrait.
OneDoor_RR9000C_User-servicing-manual_26langs.indb 3 2022-09-16  2:29:49

Français
Remplacement de la charnière
Pour remplacer les charnières, vous devez commencer par retirer les portes.
ATTENTION
• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.
• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les
portes lors de leur retrait.
• Étant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou
plus, nous vous recommandons de faire appel à un service technique professionnel.
• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures.
• Vériez que l'arbre est correctement serré sur la charnière.
• Vériez que la charnière est correctement xée à la caisse.
• Assurez-vous que les connecteurs de câble sont correctement branchés.
• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.
AVERTISSEMENT
• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum.
• Débranchez le cordon d'alimentation avant d'inverser les portes.

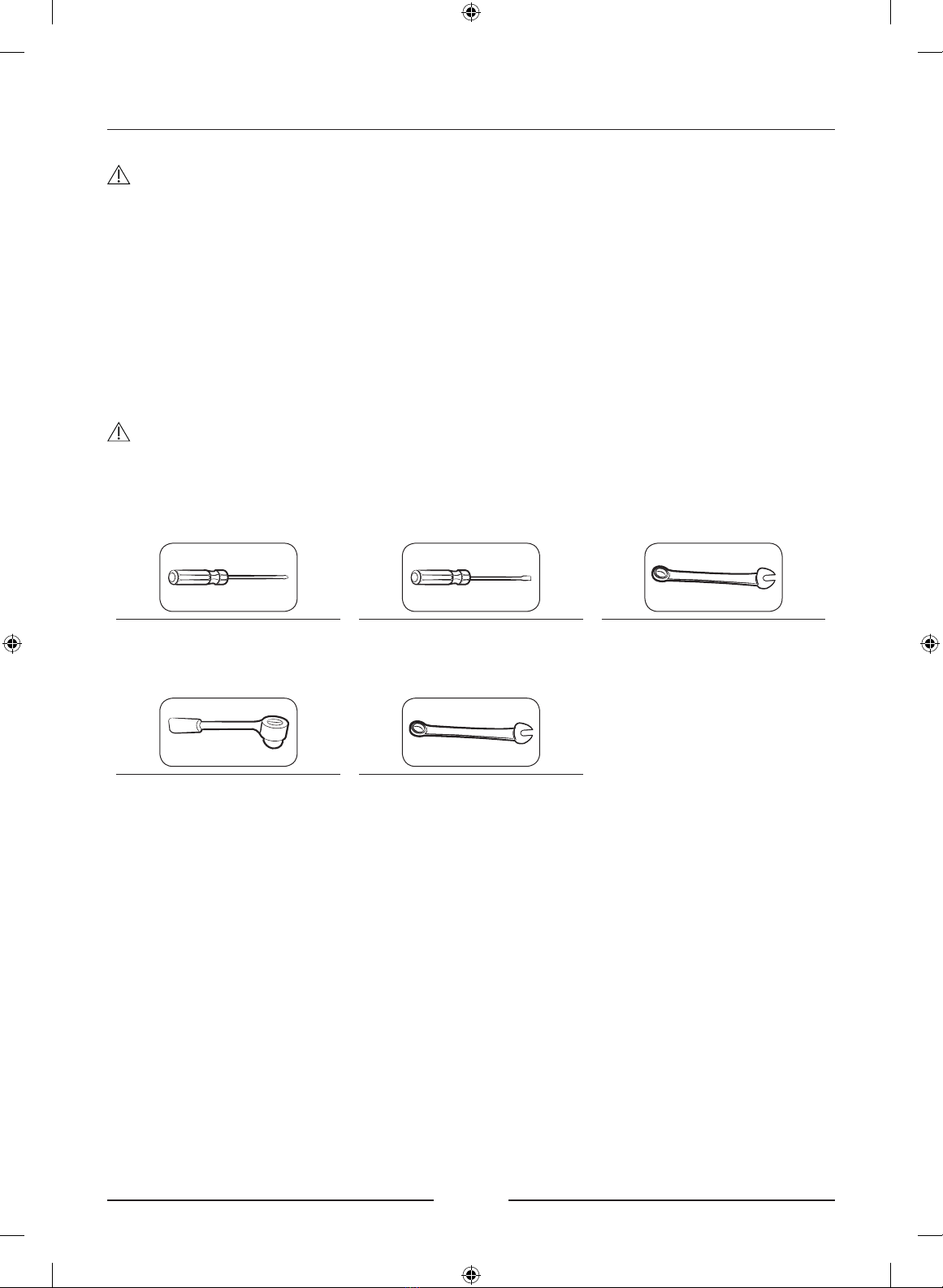

Outils requis (non fournis)
Tournevis cruciforme Tournevis à tête plate Clé de 10 mm
(pour l'axe de la charnière
supérieure)
Clé à douille de 8 mm
(pour les boulons)
Clé de 12 mm
(pour l'axe de la charnière
inférieure)
OneDoor_RR9000C_User-servicing-manual_26langs.indb 4 2022-09-16  2:29:49

Français
Retrait de la porte
1. Ouvrez la PORTE et démontez le CACHE DE
PROTECTION DE LA PORTE.
REMARQUE
Conservez le CACHE DE PROTECTION DE LA PORTE en
lieu sûr.
2. Desserrez 1 VIS en bas de la PROTECTION DE
L'ENSEMBLE DE CHARNIÈRE pour retirer la charnière
vers le bas.
3. Détachez le boîtier de câble.
OneDoor_RR9000C_User-servicing-manual_26langs.indb 5 2022-09-16  2:29:50

Français
4. Retirez 4 VIS en haut/bas.
REMARQUE
Conservez les VIS en lieu sûr.
1
2
5. Retirez la partie supérieure de la PORTE en tirant
vers l'avant, puis soulevez-la pour retirer la PORTE.
ATTENTION
Faites attention à ne pas faire tomber la PORTE. Tenez la
porte fermement lors du retrait des VIS.
Les PORTES sont très lourdes. Faites très attention lors du
retrait de la PORTE pour éviter d'endommager la PORTE
ou de vous blesser.
La procédure est identique si les PORTES s'ouvrent dans
l'autre sens.
(Seuls les emplacements des pièces sont inversés.)
Charnière
1. Une fois la CHARNIÈRE grande ouverte.
OneDoor_RR9000C_User-servicing-manual_26langs.indb 6 2022-09-16  2:29:50

Français
2. Retirez le CACHE DE LA CHARNIÈRE.
3. Retirez les 2 VIS xées pour la CHARNIÈRE.
4. Sortez la CHARNIÈRE.
REMARQUE
Du fait de la fonction de fermeture automatique, la
CHARNIÈRE se replie rapidement et en toute sécurité
sous l'action du ressort. Évitez de vous coincer les doigts
dans la CHARNIÈRE multi-articulations.
ATTENTION
• Après avoir retiré la PORTE, démontez la CHARNIÈRE.
- La CHARNIÈRE restante risque de passer
en surcharge si vous démontez l'une des
CHARNIÈRES supérieures ou inférieures alors que
la PORTE est toujours installée.
• La procédure est identique si les PORTES s'ouvrent
dans l'autre sens.
• La même méthode de démontage s'applique pour les
CHARNIÈRES supérieures/inférieures.
• Pour l'installation, inversez simplement l'ordre des
étapes de démontage.
OneDoor_RR9000C_User-servicing-manual_26langs.indb 7 2022-09-16  2:29:50

Italiano
Manuale di manutenzione dell'utente
1. Per acquistare eventuali ricambi vedere http://samsung.com
2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per vericare i ricambi
disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto.
- È possibile vericare il codice e la versione sul codice a barre stampato sull'etichetta posta in
basso a sinistra del prodotto.
3. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione in questo
manuale.
- I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le
guarnizioni, i cassetti e le cerniere.
NOTA
Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali
del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni
a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia
seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto.
Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale
diverso da riparatori certicati Samsung non sarà coperto da garanzia.
ATTENZIONE
• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi
di selezionare il ricambio corretto.
• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.
• Per effettuare la riparazione indossare i guanti protettivi.
OneDoor_RR9000C_User-servicing-manual_26langs.indb 1 2022-09-16  2:29:51

Italiano
Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello
ed al paese di acquisto.
01
01
04
04
0303
02
01
04
05
02
02
RZ38* RR40* RW33*
01 Cerniera superiore 02 Guarnizione
03 Cassetto 04 Etichetta con codice a barre
05 Cassetto essibile
NOTA
L'ordine di assemblaggio o disassemblaggio delle parti è uguale sia per il frigo sia per il freezer.
Sostituzione della guarnizione
ATTENZIONE
Accertarsi di ssare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire
aria fredda.
Per rimuovere la guarnizione
G
Aprire la porta e rimuovere la guarnizione.
Sostituire la guarnizione
Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra la nuova guarnizione e la
porta.
OneDoor_RR9000C_User-servicing-manual_26langs.indb 2 2022-09-16  2:29:51

Italiano
Sostituzione cassetto / cassetto essibile
ATTENZIONE
Vericare che il cassetto sia correttamente inserito nella guida durante il montaggio.
Per rimuovere il cassetto
1. Tirare il cassetto verso avanti.
2. Rimuovere il cassetto inclinandolo.
Per rimuovere il cassetto essibile
1. Tirare il cassetto verso avanti.
2. Premere i ganci sui lati inferiori sinistra/destra
per sganciarlo.
3. Sollevarlo per rimuoverlo.
Per riagganciare i cassetti / cassetto essibile
Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione.
OneDoor_RR9000C_User-servicing-manual_26langs.indb 3 2022-09-16  2:29:51

Italiano
Sostituzione delle cerniere
Per sostituire le cerniere, rimuovere prima la porta.
ATTENZIONE
• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.
• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per
evitare di grafare la porta nell'appoggiarla.
• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si
consiglia di chiamare un servizio di assistenza professionale.
• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.
• Accertarsi che il perno sia saldamente ssato alla cerniera.
• Vericare che la cerniera sia ssata saldamente all'armadio.
• Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore.
AVVERTENZA
• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.
• Scollegare il cavo di alimentazione prima di invertire le porte.

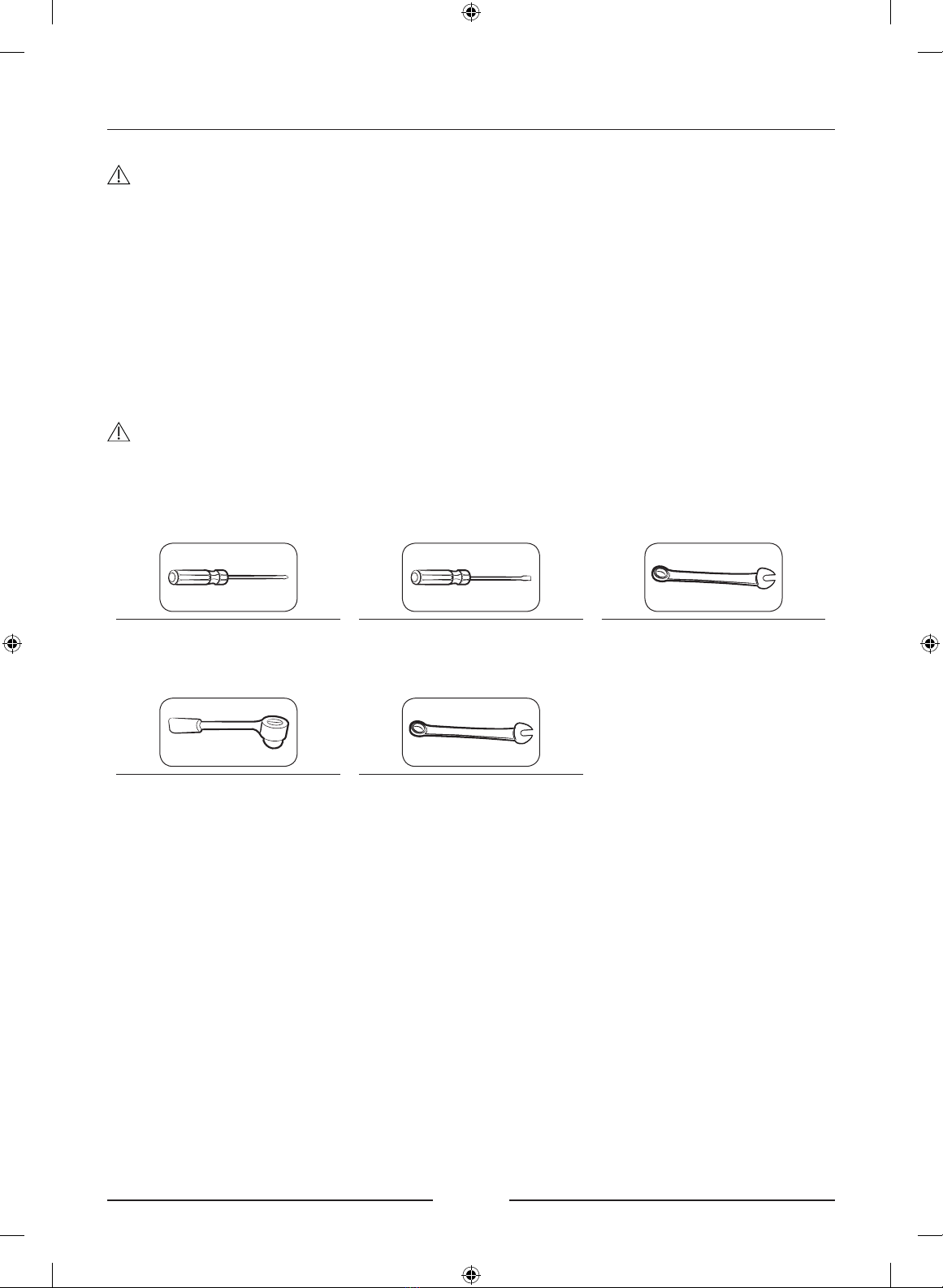

Strumenti necessari (non forniti)
Cacciavite a croce Cacciavite piatto Chiave da 10 mm
(per il perno della cerniera
superiore)
Chiave a bussola da 8 mm (per
i bulloni)
Chiave da 12 mm
(per il perno della cerniera
inferiore)
OneDoor_RR9000C_User-servicing-manual_26langs.indb 4 2022-09-16  2:29:52

Italiano
Rimozione della porta
1. Aprire la PORTA e smontare il TAPPO DELLA
PORTA.
NOTA
Conservare il TAPPO DELLA PORTA con cura.
2. Svitare 1 VITE dal fondo del COPERCHIO DELLA
CERNIERA per rimuovere la cerniera verso il
basso.
3. Staccare l’alloggiamento dei cavi.
OneDoor_RR9000C_User-servicing-manual_26langs.indb 5 2022-09-16  2:29:52

Italiano
4. Rimuovere le 4 VITI dalla parte superiore/
inferiore.
NOTA
Conservare le VITI con cura.
1
2
5. Rimuovere la parte superiore della PORTA
tirandola verso avanti e sollevandola per
rimuoverla.
ATTENZIONE
Prestare attenzione a non lasciare cadere la
PORTA. Trattenere la porta nello svitare le VITI.
Le PORTE pesano molto. Prestare molta attenzione
nel rimuovere la PORTA in modo da prevenire
eventuali danni alla PORTA ed a sé stessi.
La stessa procedura viene utilizzata qualora le
PORTE si aprano in senso opposto
(solo gli alloggiamenti sono invertiti).
Cerniera
1. Con la CERNIERA completamente aperta.
OneDoor_RR9000C_User-servicing-manual_26langs.indb 6 2022-09-16  2:29:53
