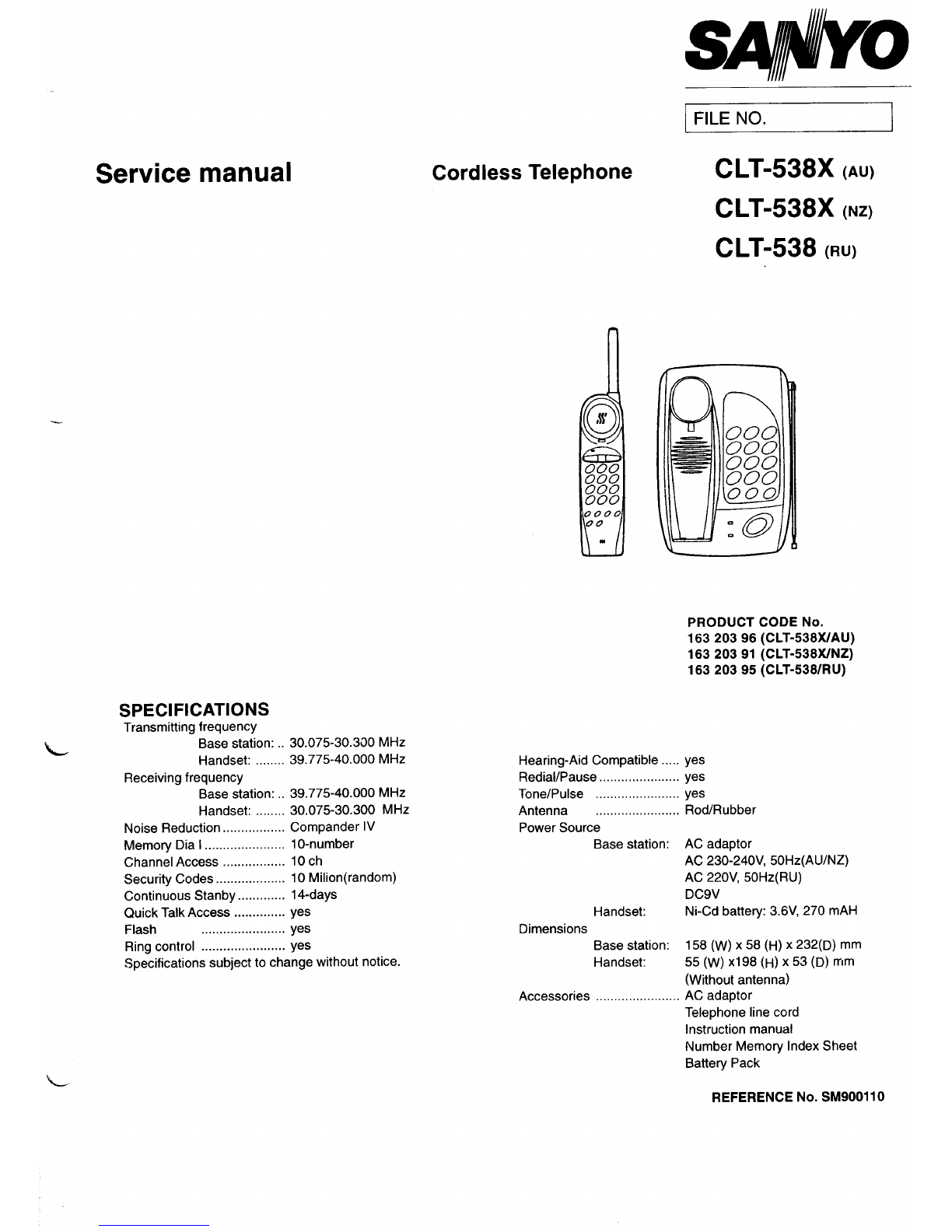

Sanyo CLT-538 User manual

FILE NO.
Service manual
SPECIFICATIONS
Transmitting frequency
LBase station: .. 30.075-30.300 MHz
Handset: ........ 39.775-40.000 MHz
Receiving frequency
Base station: .. 39.775-40.000 MHz
Handset: ........30.075-30.300 MHz
Noise Reduction ................. Compander IV
Memory Dia 1...................... 10-number
Channel Access ................. 10ch
Security Codes ................... 10 Milion(random)
Continuous Stanby ............. 14-days
Quick Talk Access .............. yes
Flash ....................... yes
Ring control ....................... yes
Specifications subject to change without notice.
Cordless Telephone CLT-538X (AU)
CLT-538X (NZ)
CLT-538 (FW)
PRODUCT CODE No.
16320396 (CLT-5381UAU)
16320391 (CLT-538WNZ)
16320395 (CLT-538/RU)
Hearing-Aid Compatible . . yes
Redial/Pause ...................... yes
Tone/Pulse ....................... yes
Antenna ....................... Rod/Rubber
Power SourceBase station:
Handset:
Dimensions Base station:
Handset:
Accessories ....................
AC adaptor
AC 230-240V, 50Hz(AU/NZ)
AC 220V, 50 Hz(RU)
DC9V
Ni-Cd battery: 3.6V, 270 mAH
158 (W) x58 (H) x232(D) mm
55 (W) x198 (H) x53 (D) mm
(Without antenna)
AC adaptor
Telephone line cord
Instruction manual
Number Memory index Sheet
Battery Pack
REFERENCE No. SM9OO11O

I

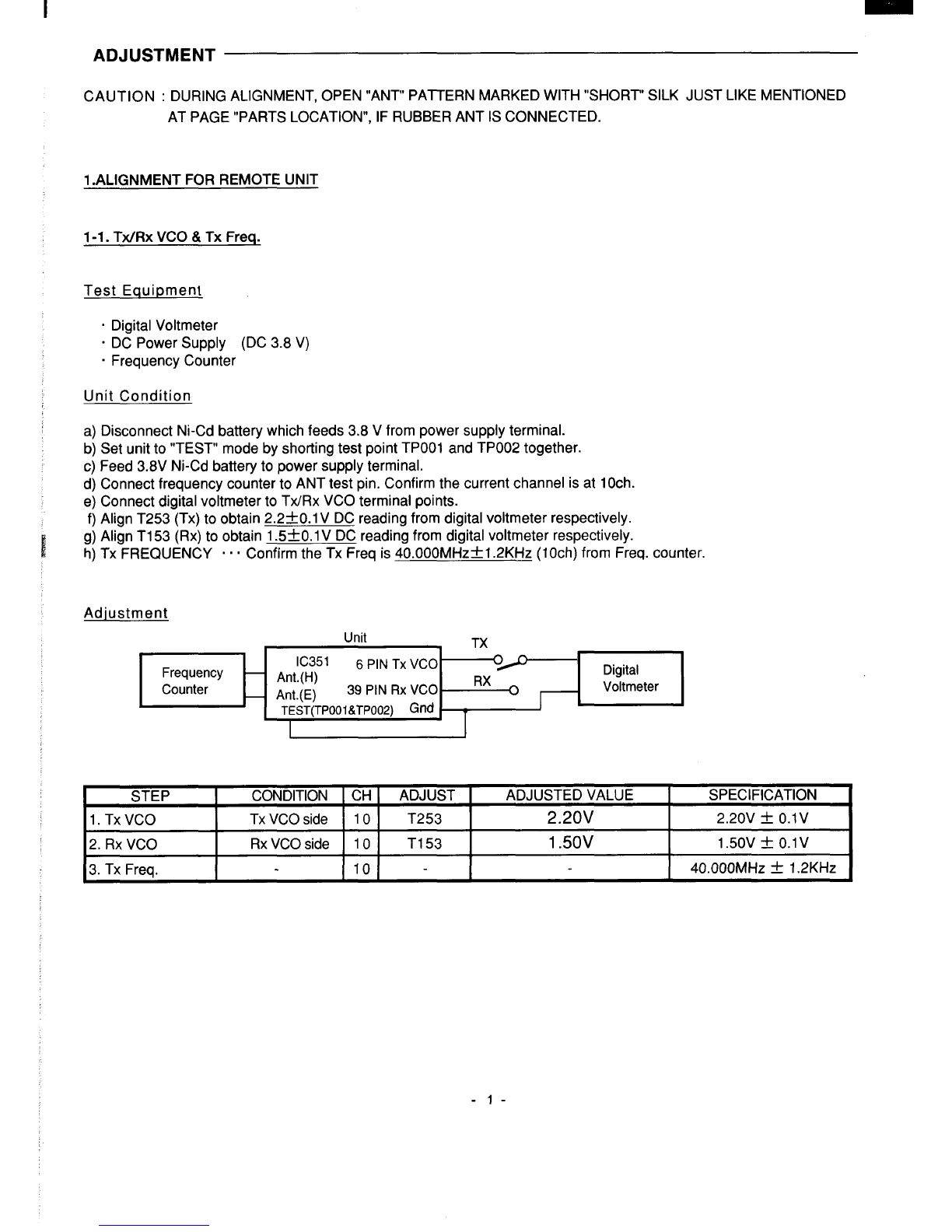

ADJUSTMENT
CAUTION :DURING Alignment, OPEN ''AN7PA~ERN MARKED WlTH''SHOR7SlLK JUST LIKE MENTIONED
AT PAGE “PARTS LOCATION”, IF RUBBER ANTIS CONNECTED.
1.ALIGNMENT FOR REMOTE UNIT
1-1. Tx/Rx VCO &Tx Freq.
Test Equipment
.Digital Voltmeter
“DC Power Supply (DC 3.8 V)
“Frequency Counter
Unit Condition
a) Disconnect Ni-Cd battery which feeds 3.8 Vfrom power supply terminal.
b) Set unit to “TEST” mode by shorting test point TPOO1 and TPO02 together.
c) Feed 3.8V Ni-Cd battery to power supply terminal.
d) Connect frequency counter to ANT test pin. Confirm the current channel is at 10ch.
e) Connect digital voltmeter to Tx/Rx VCO terminal points.
f) Align T253 (Tx) to obtain 2.2~0.l VDC reading from digital voltmeter respectively.
[g) AlignT153 (Rx) to obtain 1.5t0.l VDC reading from digital voltmeter respectively.
h) Tx FREQUENCY ..” Confirm the Tx Freq is 40.000 MHz*l .2KHz (1Och) from Freq. counter.
Adjustment
Unit TX
IC351 6PIN Tx VCO 0? Digital
Frequency Ant.(H)
Counter Ant.(E) 39 PIN Rx VCO r‘x oVoltmeter
TEsT(TPoo1&TPoo2) Gnd I
I I
ISTEP ICONDITION ICH IADJUST IADJUSTED VALUE ISPECIFICATION [
1.Tx VCO Tx VCO side 10 T253 2.20V 2.20V *O.lv
2. Rx VCO Rx VCO side 10 T153 1.50V 1.50V kO.lv
3. Tx Frea. 10 -40.000MHZ *1.2KHZ
-1-

ADJUSTMENT
l-2.TRANsMll-rlNG
Test Equipment
“RF Electronic Voltmeter
“Linear Detector
.DC Power Supply (DC 3.8 V)
Unit Condition
a) Push “FLASH” Key. The CH will turn to 7th. Then Rx MUTE is ON.
bj Tx POWER -
c) Tx MODULATION
d) Tx DATA
Adjustment (T-11
Adjustment (T-2)
. . .
...
...
. . .
...
. . .
.Frequency Counter
.AF Oscillator
“Dummy Load (50(2)
Disconnect Frequency Counter from ANT pin.
Connect RF electronic voltmeter to ANT test pin.(50 Q probe)
Confirm that the Tx power level is 6.0&3dBm at RF voltmeter.
Disconnect RF electronic Voltmeter from ANT test pin and connect
Linear detector to ANT test pin.
Inject AF oscillator (1KHz, 10mV) to microphone input.
Align VR651 to obtain 2.0+0.1 KHz dev. from Linear detector. And Check
3kHz+2.1 ~0.5KHz dev
300Hz+1 .5+0.3kHz dev
After TX Modulation Alignment. Push “Talk key.
Check the read of linear detector 3.8&l .OKHZ dev.
lJnit %G--
I I 50 QDummy
RF
Electronic
Voltmeter
1, Frequency
Counter
Unit
100 VF
+~–
Al= MIC ANT Linear
Oscillator GND GND Detector
Mod. :1kHz TEST
Mic :10mV [
STEP CONDITION ICHI mwsT IADJUSTED VALUE ISPECIFICATION
1. Tx LEVEL CARR side 7NONE NONE 6.() ~3.OdBm
2. Tx Mod. osc output: 1KHz 7VR651 2.0 KHz dev. 2.() &0.1 KHz dev+
(MIC) 300Hz 7-1.5 ~0.3 KHz dev.
3KHz 7-2.1 ~0.5 KHz dev.
-2-

ADJUSTMENT
1-3. RECEIVING
Test Equipment
.FM SSG (50 Q :OPEN TYPE) “Distortion Meter
.AC Voltmeter (AFVM) “Digital Voltmeter
.DC Power Supply (DC 3.0-3.8 V) .Oscilloscope
Unit Condition
a) Push “#” key to select Rx 6th. The Tx frequency is 39.9000 MHz and Rx one is 30.200MHz.
b) Disconnect Linear detector from ANT test pin and connect FM SSG (1KHz mod., 2.0 KHz dev.,
30.200MHz, 46dB pV) to ANT test pin.
c) Connect AFVM and distortion meter in parallel and terminate a 150 Qdummy load
across the SP terminal.
d) Rx IF
e) Rx AF Level
f) Rx RF
g)CD Level Check
h) Batt. Low
,..
...
. . .
. . .
...
. . .
. . .
...
...
...
. . .
...
. . .
. . .
...
Align T351 to obtain maximum deflection and minimum distortion at AFVM and distortion
meter respectively. (SP OUT :Max)
Align VR351 to obtain 44mV*5mV Speaker output at AFVM at volume Normal.
Confirm the Speaker output is 50-95 mV.(FM SSG:300HZ mod, 46dB KV.)
Confirm the Speaker output is 10-18mV.(FM SSG:3KHZ mod, 46dB pV.)
Push “MEMORY” key to change volume to High.
Confirm the Speaker output at 1KHz is 50-95mV.
Reduce the output level of FM SSG from 46dB pV~+5dB pV.
Confirm the distortion is less than 10O/O(SINAD20dB) at the distortion meter
(FM SSG :1 KHz mod, 2.0KHz dev, 30.200MHz)
Connect OSCILLOSCOPE to CD OUT (IC351 13pin).
Push “END” key to off Tx Power. (CAUTION: SP Output is muted.)
Confirm CD level is High ~Low when FM SSG is O~+18dB pV.
Confirm CD level is High when FM SSG is O~+4dBp V.
Connect DC Voltmeter to Batt. Low detct.
Confirm the Batt. Low ouput of 14pin (IC351 )is High level when DC Power Supply is 3.5V.
Confirm the Batt. Low ouput of 14pin (IC351 )is Low level when DC Power Supply is 3.05V.
—
Adjustment (T-3)
OSCILLO
SCOPE
DC
Voltmeter =
Unit
FM SSG IC351 13 PIN EAR SP AF
ANT GND —Voltmeter
Mod. :1 KHz L
Dev. :2.0 KHz Distortion
Meter
TEST &
-3-

ADJUSTMENT
STEP CONDITION CH ADJUST ADJUSTEDVALUE SPECIFICATION
1.IF SSG Output :46dB gV 6T351 Minimum Distortion
2, RF SSG Output :+5dB PV 6NONE NONE Less than 107.
3.AF LEVEL (1KHz) 6VR351 50mV 44mV+5mV
(Vol. normal) (300Hz) 6NONE NONE 50-95mV
(3KHZ) 6NONE NONE 10-18mV
4. AF LEVEL (lKHz) 6NONE NONE 50-95mV
+H%Tt (1++1 RdR IIV 6NONE NONE CD OUT: High+ Low
6NONE NONE CD OUT: High+High
6NONE NONE Batt. Low Out:High
{/ GN~NF NONE Batt. Low Out: Low
d. WV LGVGI “,,-”,. .,, -”-p..
(Tx PO OFF) ()++4dBg V
6.Batt. Low DC Level:3.50V
DC Level:3.05i 1.1,----- 1<

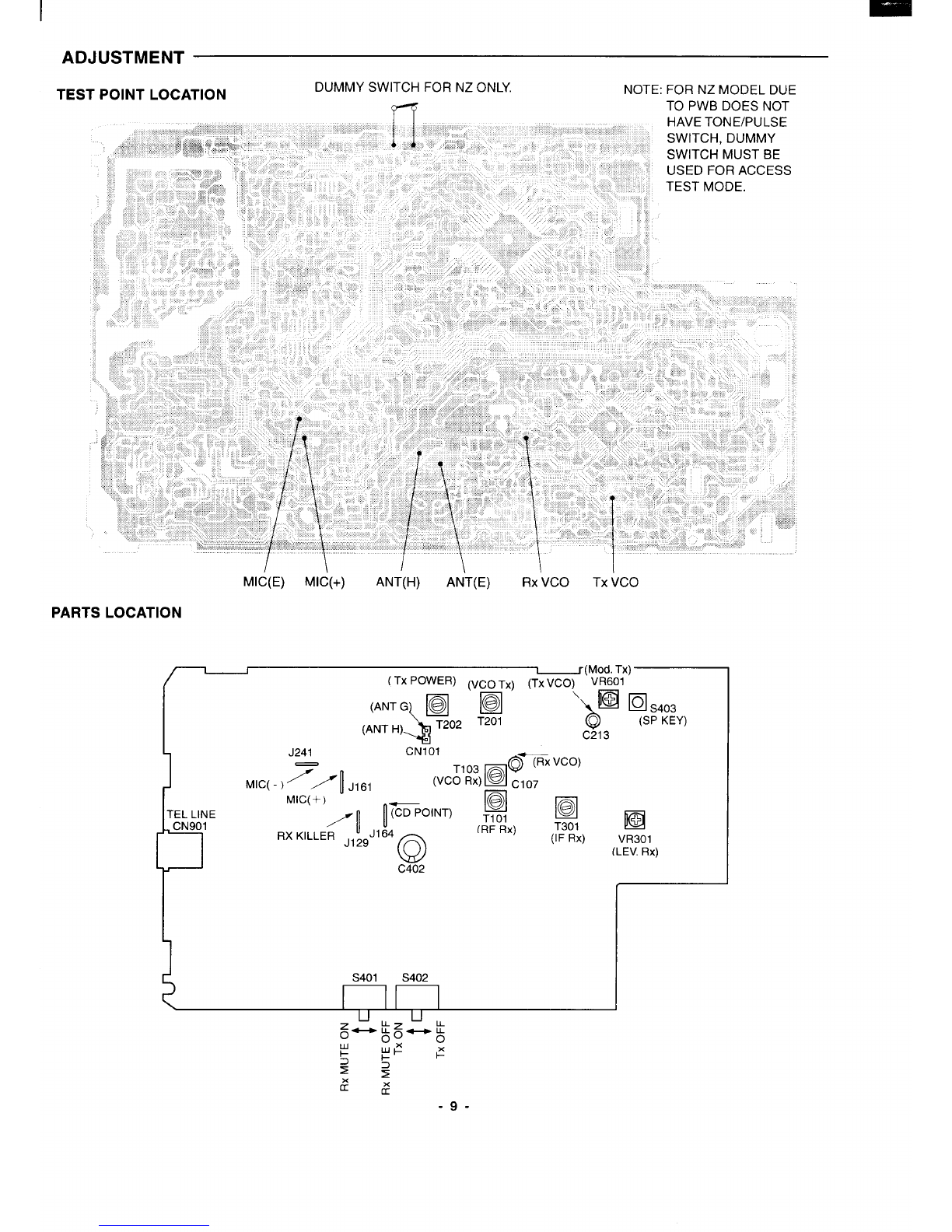

TEST POINT LOCATION During alignment,’’ANT. OPEN”.
MIC ,IN(E) TPOO1 TPO02 BAIT. LOW Tx VCO After alignment,’’~HORT” point.
\ ! /
MIC’IN (H) CD SP OUT (E) SP OUT (H) Rx VCO RF IN (H) RF IN (E)
PARTS LOCATION
When measurement,
BAIT LOW
Test Point (TPO02) EAR;;;~&~~~;n
‘\&\ o
0
0
0●
o
I“J
_J:~_/!!q \Y:”
MIC (E)
MIC (H) lC35~;3pin VR351 T351 Rx VCO T153
Rx LEVEL Rx IF Rx VCO
-4-

ADJUSTMENT
1. ALIGNMENT FOR BASE UNIT
NOTE: During alignment, disconnect the antenna wire from the set.
1-1. Tx/Rx VCO &Tx Frequency (see FIG-1, TABLE-1)
Test Equipment
.Digital Voltmeter
.DC Power Supply (DC 9.0 V----- CENTER MINUS)
.Frequency Counter
Unit Condition
a) Discharge J1 65.
b) Connect Frequency countertoCN101.
c) Pushing “SPK” key, connect the AC adaptor and slide S402 from “PULSE” to “TONE”.
Then slide S402 to “PULSE” again. Tx power will be ON.
(Note :For NZ version dummy switch is necessary to simulate the TONE/PULSE SW).
d) Confirm the current channel is at 10ch.
e) Connect digital voltmeter to TX/RX VCO test point.
f) Align T201 (Tx) to obtain 2.5*0.1 VDC from the read of digital voltmeter respectively.
g) AlignT103 (Rx) to obtain 1.5*0. IVDC from the read of digital voltmeter respectively.
h) Confirm the frequency is 30.300 MHz~l .2kHz. (1Och).
Adjustment Unit
T
IC301 Tx
6pin Tx VCO
CN101 (H)
Frequency 42 pin Rx VCO oDigital
Counter CN101 (E) Rx Voltmeter
GND ,
IJ165 I
I
*10Q
(FIG-1) ~
GND
STEP CONDITION u-l ADJUST ADJUSTEDVALUE SPECIFICATION
1.TxVCO Tx VCOside 10 T201 2.5 V2.50V *0.1 V
2. RxVco Rx VCO side 10 TI 03 1.5V 1.50V*O.l V
3Tx Free. Frea. side 10 NONE 30,300 MHZ 30.300 MHZ fl .2KHZ
(TABLE-1)
1-2. TRANSMH7NG
Test Equipment
“RF Electronic Voltmeter
“Linear Detector
“AC Adaptor (DC 9.OV ---- CENTER MINUS)
-Frequency Counter
“AF Oscillator
-Dummy Load (50S2)
-5-

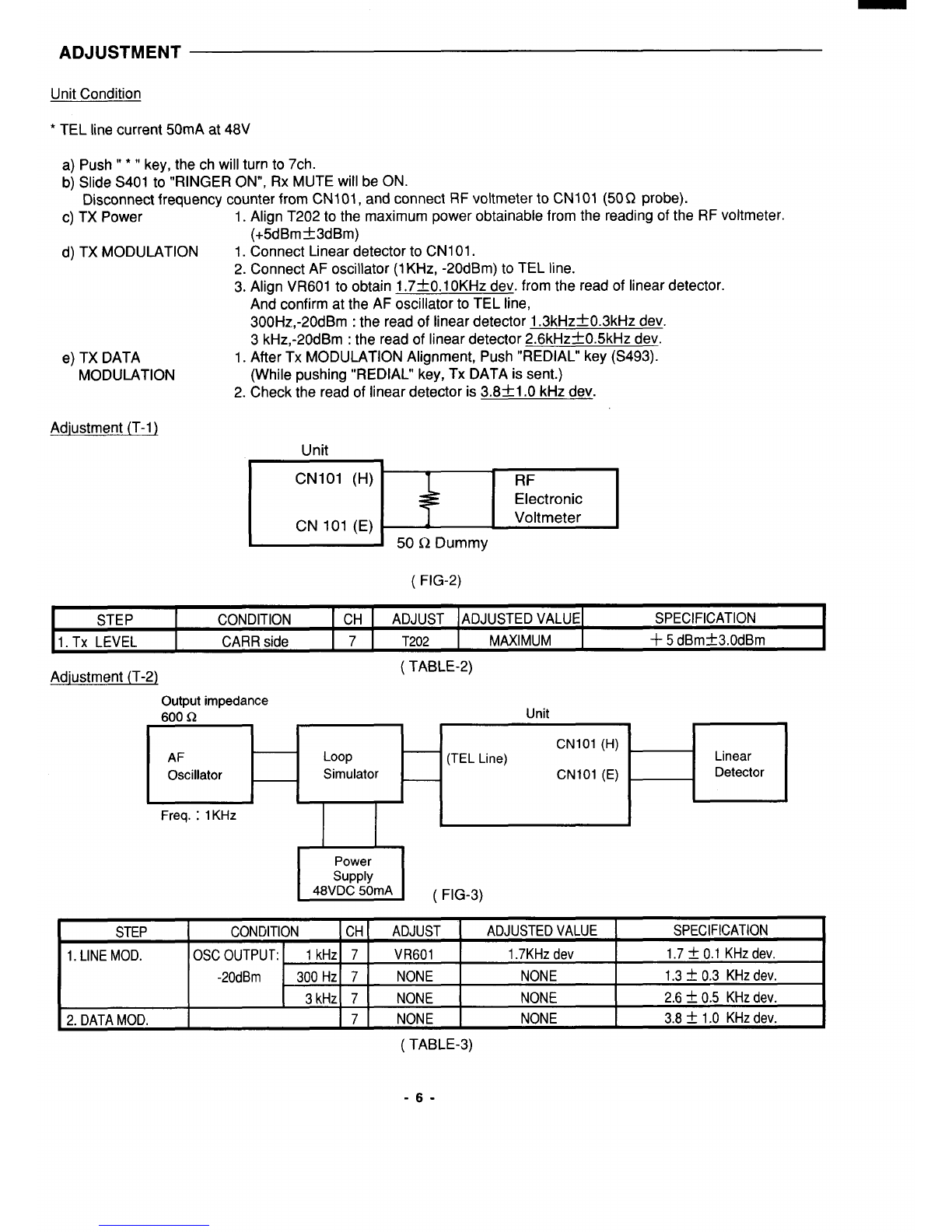

ADJUSTMENT
Unit Condition
*TEL line current 50mA at 48V
a) Push” *” key, the ch will turn to 7th.
b) Slide S401 to “RINGER ON”, Rx MUTE will be ON.
Disconnect frequency counter from CN1 01, and connect RF voltmetertoCN101 (50 Q probe).
c) TX Power
d) TX MODULATION
e) TX DATA
MODULATION
Adjustment (T-m
1. Align T202 to the maximum power obtainable from the reading of the RF voltmeter
(+5dBm~3dBm)
1. Connect Linear detectortoCN101.
2. Connect AF oscillator (1KHz, -20dBm) to TEL line.
3. Align VR601 to obtain 1.7t0.l OKHZ dev. from the read of linear detector.
And confirm at the AF oscillator to TEL line,
300 Hz,-20dBm :the read of linear detector 1.3kHz*0.3kHz dev.
3kHz,-20dBm :the read of linear detector 2.6kHz+0.5kHz dev.
1. After Tx MODULATION Alignment, Push “REDIAL” key (S493).
(While pushing “REDIAL” I&y, Tx DATA is sent.)
2. Check the read of linear detector is 3.8+ 1.0 kHz dev.
Unit
CN101 (H)
CN 101 (E) 50 QDummy
(FIG-2)
STEP CONDITION CH ADJUST ADJUSTED VALUE SPECIFICATION
1. Tx LEVEL CARR side 7T202 MAXIMUM -1-5 dBm*3.OdBm
Adjustment (T-2~ (TABLE-2)
Output impedance
600 QUnit
CNIOI (H)
AF Loop (TEL Line) Linear
Oscillator Simulator CN101 (E) Detector
Freq. :1 KHz rl
Power
supply
48VDC 50mA (FIG-3)
STEP CONDITION CH ADJUST ADJUSTED VALUE SPECIFICATION
1.LINE MOD. OSC OUTPUT: 1kHz 7VR601 1.7KHz dev 1.7 t0.1 KHz dev.
-20dBm 300 Hz 7NONE NONE 1.3 t0.3 KHz dev.
3kHz 7NONE NONE 2.6 ~0.5 KHz dev.
2. DATAMOD. 7NONE NONE 3.8 ~1,() KHz dev.
(TABLE-3)
-6-

“Distortion Meter
.Dummy Load (600 ‘d)
ADJUSTMENT
1-3. RECEIVING (see FIG-4, TABLE-4)
Test Equipment
sFM SSG (50 Q :OPEN TYPE)
-AC Voltmeter (ACVM)
.AC Adaptor (DC 9.0 V---- CENTER MINUS)
Unit Condition
a) Disconnect AC Adaptor. Discharge J165.
b) Disconnect AF oscillator from TEL line, and connect AC voltmeter in parallel with distortion meter, terminated with
600S2 during load to the TEL line.
c) Disconnect Linear detector from CN101 and connect FM SSG (1kHz, 2.0kHz dev., 39.900MHz, 46dB AV) to CNI 01.
d) Pushing “SPK” key, connect AC Adaptor and slide S402 from “PULSE” to “TONE”.
Then push “FLASH” key. The ch will turn to 6th.
Slide S402 to “PULSE”, and S401 to “RINGER OFF”.
(Sliding S401 to “RINGER OFF”, Rx mute will be OFF.)
(Note: for NZ version dummy switch is necessary to simulate the TONE/PULSE SW.)
e) Rx IF ...
f) Rx RF ...
. . .
g) Rx AF Level -.”
...
h)CD Level Check ..-
...
...
...
Align T301 to obtain maximum deflection and minimum distortion from the read of AC
voltmeter and distortion meter respectively.
Change output level of FM SSG from 46dB K V ~+5dB AV.
Align T101, to obtain minimum distortion at the distortion meter (less than 10%).
Change output level of FM SSG from 5dB A V ~46dB AV.
Align VR301 to obtain -5dBm*0.5dB from read of AC voltmeter, and confirm at the
FM SSG input of
300Hz (46dB pV) :the output of ACVM -6.0dBmt3dB.
3kHz (46dB AV) :the output of ACVM -14.5dBm~3dB.
Switch position S402 ~TONE (TX “OFF”).
Connect OSCILLOSCOPE to CD OUT.
Confirm CD level is High ~Low when FM SSG is O~ + 20dBp.
Confirm CD level is High when FM SSG is O~+4dB L.
Adjustment SSG
IIUnit
CN101 (H) (TEL 600 Q
Loop AC
FM SSG line) Simulator RVoltmeter
CN101 (E) ,
Mod. :1 kHz
Dev. :2.0 kHz mm
(FIG-4)
STEP CONDITION a-i ADJUST ADJUSTEDVALUE SPECIFICATION
1.IF SSGOutput:46dBjJV 6T301 MaximumLevel Less than 5%
2. RF SSG Output: 5dB/JV6TIO1 Minimumdistortion Lessthan 10%
3.AF LEVEL SSG :46dBpV (1Ktiz) 6VR301 -5dBm -5dBm~0,5dB
(300Hz) 6NONE NONE -6dBm*3dB
(3KHZ) 6NONE NONE -14.5dBmt3dB
4.CD LEVEL SSG Output: O~+20dB pV6NONE NONE CD OUT: High~Low
()++ 4dB /VNONE NONE CD OUT: High~High
(TABLE-4)
-7-

ADJUSTMENT
‘- 10CH Frequency List of Cordless Telephone
BASE UNIT
“L
L
=1
2
3
4
5
6
7
8
9
10
E1
2
3
4
5
6
7
8
9
10
Tx Freq.(MHz)
30.075
30.100
30.125
30.150
30.175
30.200
30.225
30.250
30.275
30.300
Rx Freq.(MHz)
39.775
39.800
39.825
39.850
39.875
39.900
39.925
39.950
39.975
40.000
Tx Freq.(MHz)
39.775
39.800
39.825
39.85@
39.875
39.900
39.925
39.950
39.975
40.000
REMOTE UNIT
Rx Freq.(MHz)
30.075
30.100
30.125
30.150
30.175
30.200
30.225
30.250
30.275
30.300
Rx Local(MHz)
29.080
29.105
29.130
29.155
29.180
29.205
29.230
29.255
29.280
29.305
Rx Local(MHz)
19.380
19.405
19.430
19.455
19.480
19.505
19.530
19.555
19.580
19.605
1st IF: 10.695MHz, 2nd IF: 455 KHz
‘L. -8-

ADJUSTMENT
TEST POINT LOCATION DUMMY SWITCH FOR NZ ONLY, NOTE: FOR NZ MODEL DUE
TO PWB DOES NOT
HAVE TONE/PULSE
SWITCH, DUMMY
SWITCH MUST BE
USED FOR ACCESS
TEST MODE.
MlC(E) MlC(+) ANT(H) ANT(E) Rx VCO Tx VCO
PARTS LOCATION
Ir(Mod. Tx)
(Tx POWER) (“co Tx) (Tx Vco) vR601
❑
(ANT G❑=
b
‘~ ❑ ❑~~o~
(ANT H) T202 ’201 Q(SP KEY)
C213
J241 CNIO1
—
lc(-)~/lJ161 ❑@jx Vco)
(VCU3 @(-.,o~
MlC(+) ❑❑
/“=1 l=POINT) “ “ ❑
T101
J164 (RF Rx) T301
‘x “LLER J129 0
(IF Rx) VR301
[LEV. Rx)
rC402
-9-

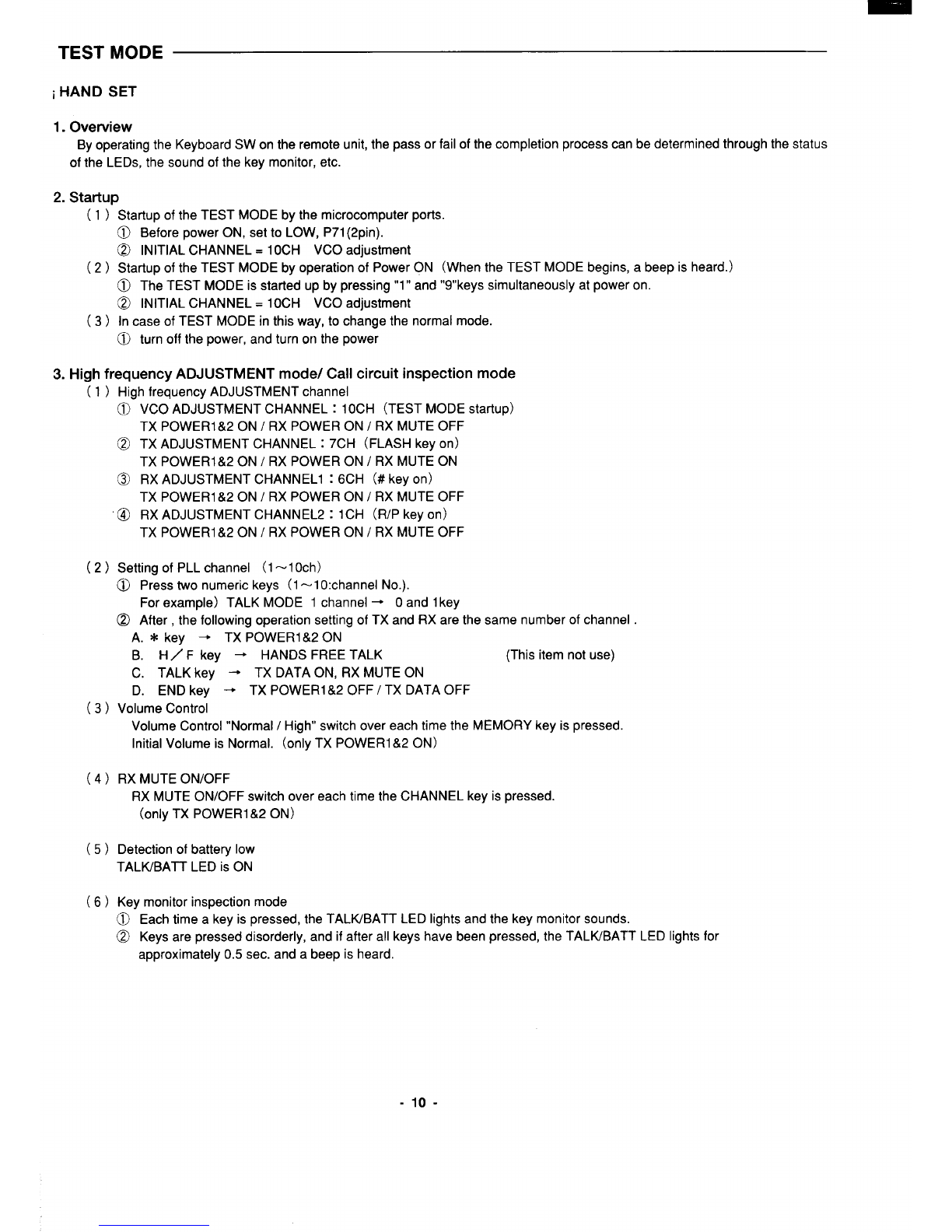

TEST MODE
iHAND SET
1.Overview
By operating the Keyboard SW on the remote unit, the pass or fail of the completion process can be determined through the status
of the LEDs, the sound of the key monitor, etc.
2. Startup
(1)Startup of the TEST MODE by the microcomputer ports.
@Before power ON, set to LOW, P71 (2pin).
@INITIAL CHANNEL= 10CH VCO adjustment
(2)Startup of the TEST MODE by operation of Power ON (When the TEST MODE begins, a beep is heard.)
@The TEST MODE is started up by pressing”1” and “9’’keys simultaneously at power on.
@INITIAL CHANNEL= 10CH VCO adjustment
(3)In case of TEST MODE in this way, to change the normal mode.
@turn off the power, and turn on the power
3. High frequency ADJUSTMENT mode/ Call circuit inspection mode
(1)High frequency ADJUSTMENT channel
@VCO ADJUSTMENT CHANNEL :10CH (TEST MODE startup)
TX POWER1 &2 ON /RX POWER ON /RX MUTE OFF
@TX ADJUSTMENT CHANNEL: 7CH (FLASH key on)
TX POWER I&2 ON /RX POWER ON /RX MUTE ON
@RX ADJUSTMENT CHANNEL1 :6CH (# key on)
TX POWER1 &2 ON /RX POWER ON /RX MUTE OFF
@RX ADJUSTMENT CHANNEL2 :1 CH (R/P key on)
TX POWER1 &2 ON /RX POWER ON /RX MUTE OFF
(2)Setting of PLL channel (1 -lOch)
@Press two numeric keys (1 -1 O:channel No.).
For example) TALK MODE 1channel ~Oand 1key
@After, the following operation setting of TX and RX are the same number of channel .
A. *key +TX POWER1 &2 ON
B. H/F key +HANDS FREE TALK (This item not use)
C. TALK key ~TX DATA ON, RX MUTE ON
D. END key -TX POWER1 &2 OFF /TX DATA OFF
(3)Volume Control
Volume Control “Normal /High” switch over each time the MEMORY key is pressed.
Initial Volume is Normal. (only TX POWERI &2 ON)
(4)RX MUTE ON/OFF
RX MUTE ON/OFF switch over each time the CHANNEL key is pressed.
(only TX POWER1 &2 ON)
(5)Detection of battery low
TALK/BAIT LED is ON
(6)Key monitor inspection mode
@Each time akey is pressed, the TALWBATT LED lights and the key monitor sounds.
@Keys are pressed disorderly, and if after all keys have been pressed, the TALWBATT LED lights for
approximately 0.5 sec. and a beep is heard.
-1o-

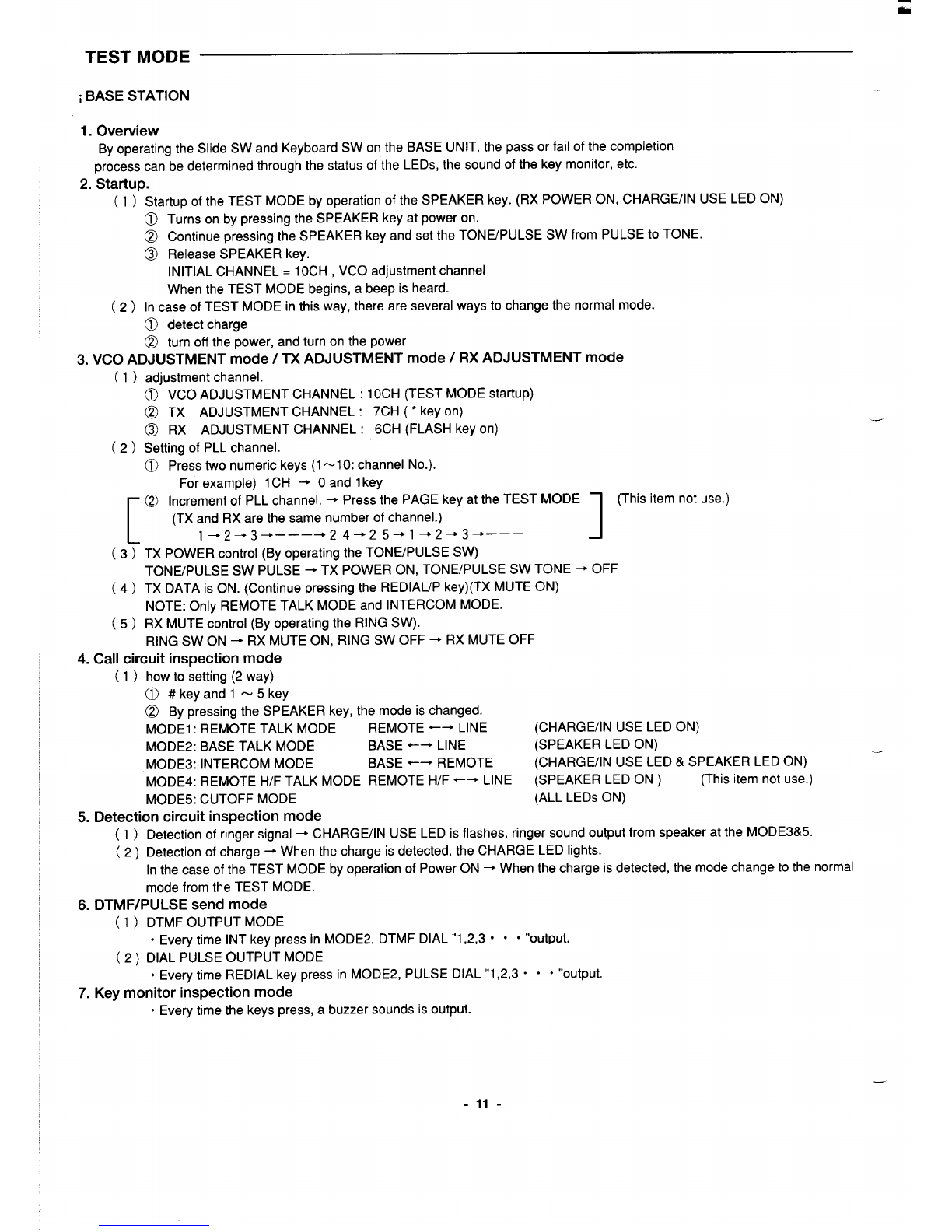

TEST MODE
iBASE STATION
1. Overview
By operating the Slide SW and Keyboard SW on the BASE UNIT, the pass or fail of the completion
process can be determined through the status of the LEDs, the sound of the key monitor, etc.
2. Startup.
(1) Startup of the TEST MODE by operation of the SPEAKER key. (RX POWER ON, CHARGE/lN USE LED ON)
oTurns on by pressing the SPEAKER key at power on.
@Continue pressing the SPEAKER key and set the TONE/PULSE SW from PULSE to TONE.
@Release SPEAKER key.
INITIAL CHANNEL =IOCH ,VCO adjustment channel
When the TEST MODE begins, abeep is heard.
(2)In case of TEST MODE in this way, there are several ways to change the normal mode.
@detect charge
@turn off the power, and turn on the power
3. VCO ADJUSTMENT mode/TX ADJUSTMENT mode/RX ADJUSTMENT mode
(1) adjustment channel.
@VCO ADJUSTMENT CHANNEL: 10CH (TEST MODE startup)
@TX ADJUSTMENT CHANNEL: 7CH (*key on)
@RX ADJUSTMENT CHANNEL: 6CH (FLASH key on)
(2)Setting of PLL channel.
@Press two numeric keys (1-10: channel No.).
For example) 1CH -+ Oand 1key
[
@Increment of PLL channel. -D Press the PAGE key at the TEST MODE 1(This item not use.)
(TX and RX are the same number of channel.)
l-2-3~———~2252b-b l-2-D3~———
(3)TX POWER control (By operating the TONE/PULSE SW)
TONE/PULSE SW PULSE +TX POWER ON, TONE/PULSE SW TONE ~OFF
(4)TX DATA is ON. (Continue pressing the REDIAL/P key)(TX MUTE ON)
NOTE: Only REMOTE TALK MODE and INTERCOM MODE.
(5)RX MUTE control (By operating the RING SW).
RING SW ON +RX MUTE ON, RING SW OFF ~RX MUTE OFF
4. Call circuit inspection mode
(1)how to setting (2 way)
@#keyandl-5 key
@By pressing the SPEAKER key, the mode is changed.
MODE1 :REMOTE TALK MODE REMOTE -~ LINE
MODE2: BASE TALK MODE BASE +-~ LINE
MODE3: INTERCOM MODE BASE +-~ REMOTE
MODE4: REMOTE H/F TALK MODE REMOTE H/F++ LINE
MODE5: CUTOFF MODE
5. Detection circuit inspection mode
(CHARGE/lN USE LED ON)
(SPEAKER LED ON)
(CHARGE/lN USE LED& SPEAKER LED ON) ‘-
(SPEAKER LED ON) (This item not use.)
(ALL LEDs ON)
(1)Detection of ringer signal -CHARGE/lN USE LED is flashes, ringer sound output from speaker at the MODE3&5.
(2)Detection of charge ~When the charge is detected, the CHARGE LED lights.
In the case of the TEST MODE by operation of Power ON ~When the charge is detected, the mode change to the normal
mode from the TEST MODE.
6. DTMF/PULSE send mode
(1) DTMF OUTPUT MODE
●Every time INT key press in MODE2, DTMF DIAL”1 ,2,30 0 0“outPut.
(2)DIAL PULSE OUTPUT MODE
oEvery time REDIAL key press in MODE2, PULSE DIAL”1 ,2,3 “ “ o“output.
7. Key monitor inspection mode
“Every time the keys press, abuzzer sounds is output.
—
-11-

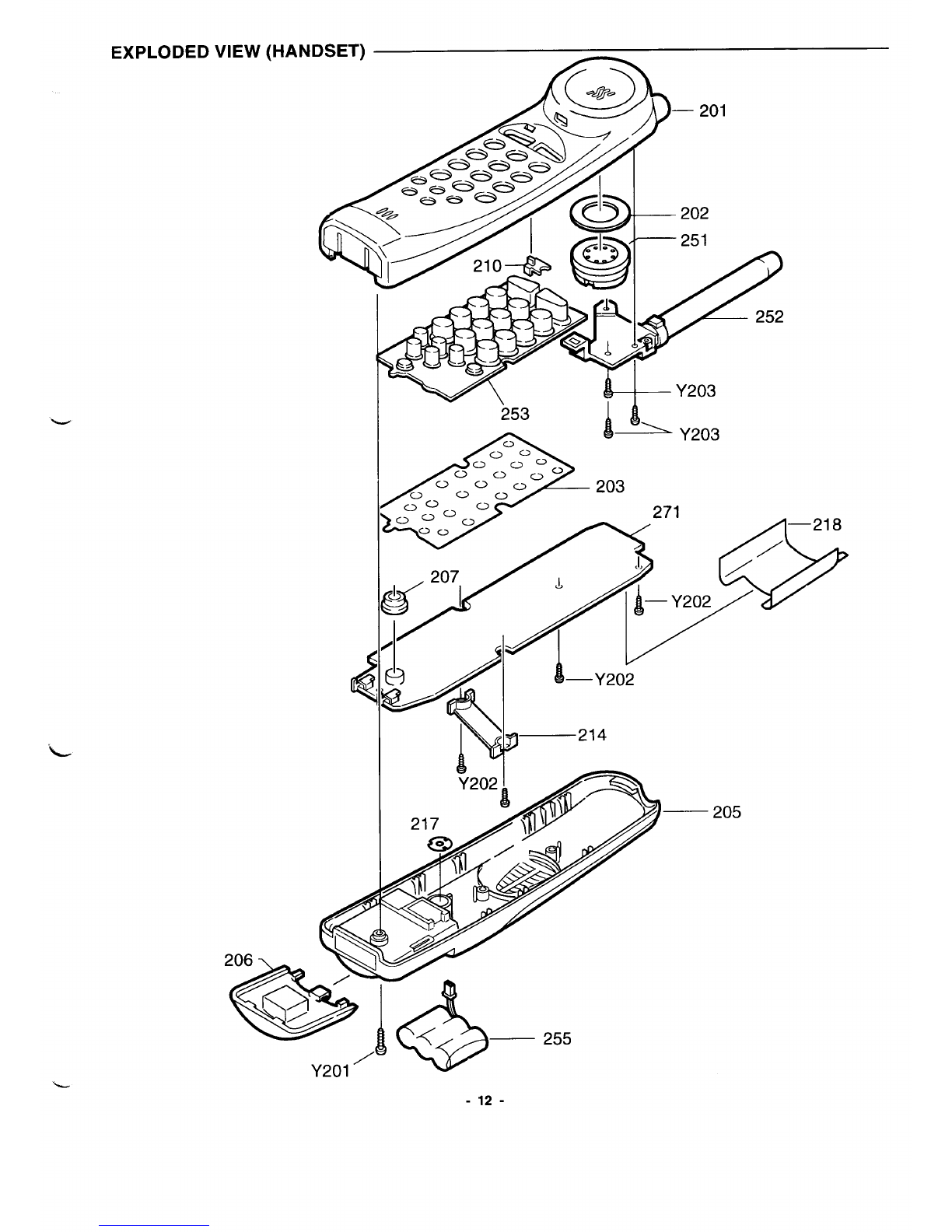

EXPLODED VIEW (HAN
‘L
Y201 /
-12-

I

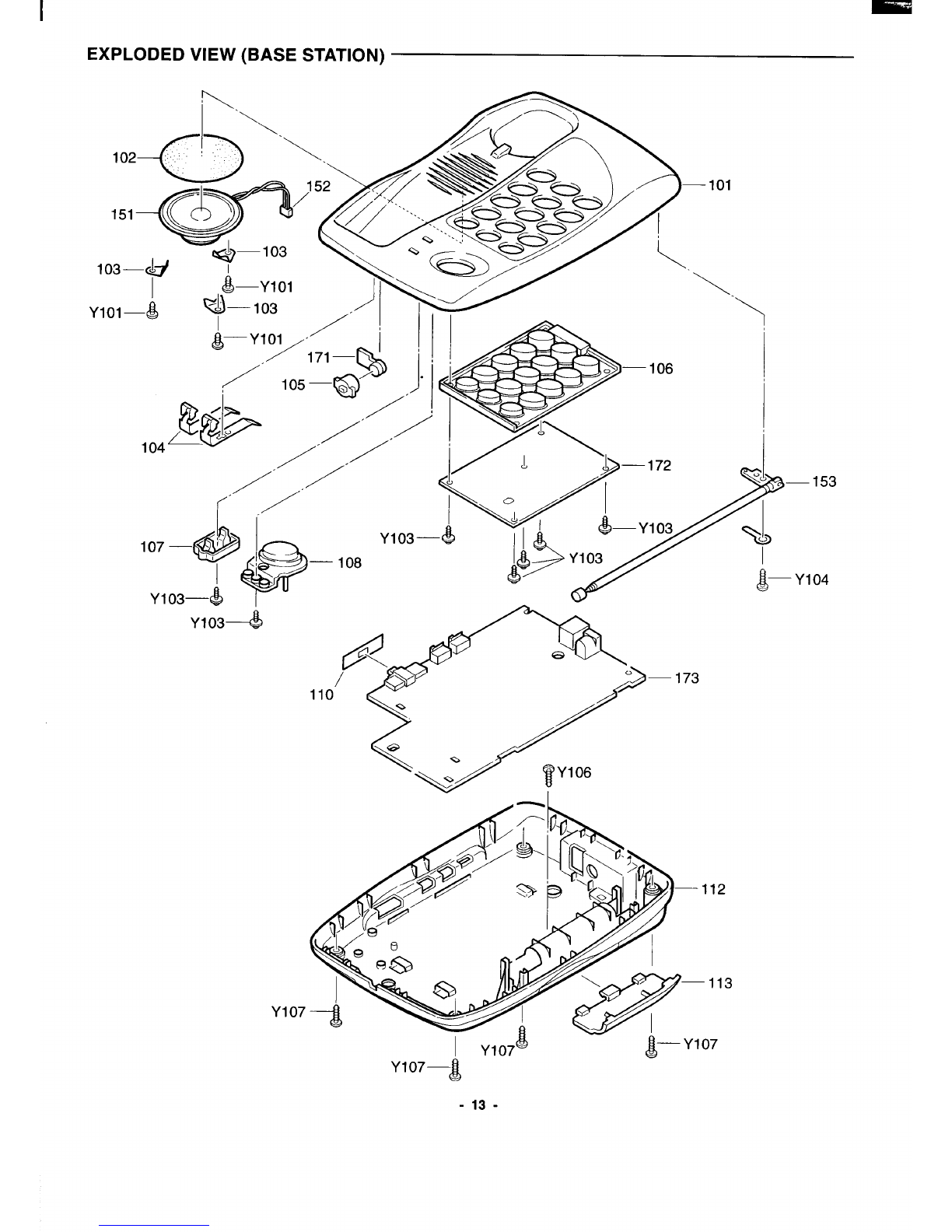

EXPLODED VIEW (BASE STATION)
/’ \
lo3—@ 7
8—Y101
Y101—8 ~—,”3 ,
ILd ~A-’nQ ‘“;
~—Ylol -
/
66!2!2I
“!,.’ \
107— “n
Ylo3–di r“
Y1034 Aw
—153
Y104
112
-113
07
Ylo7—&
-13-

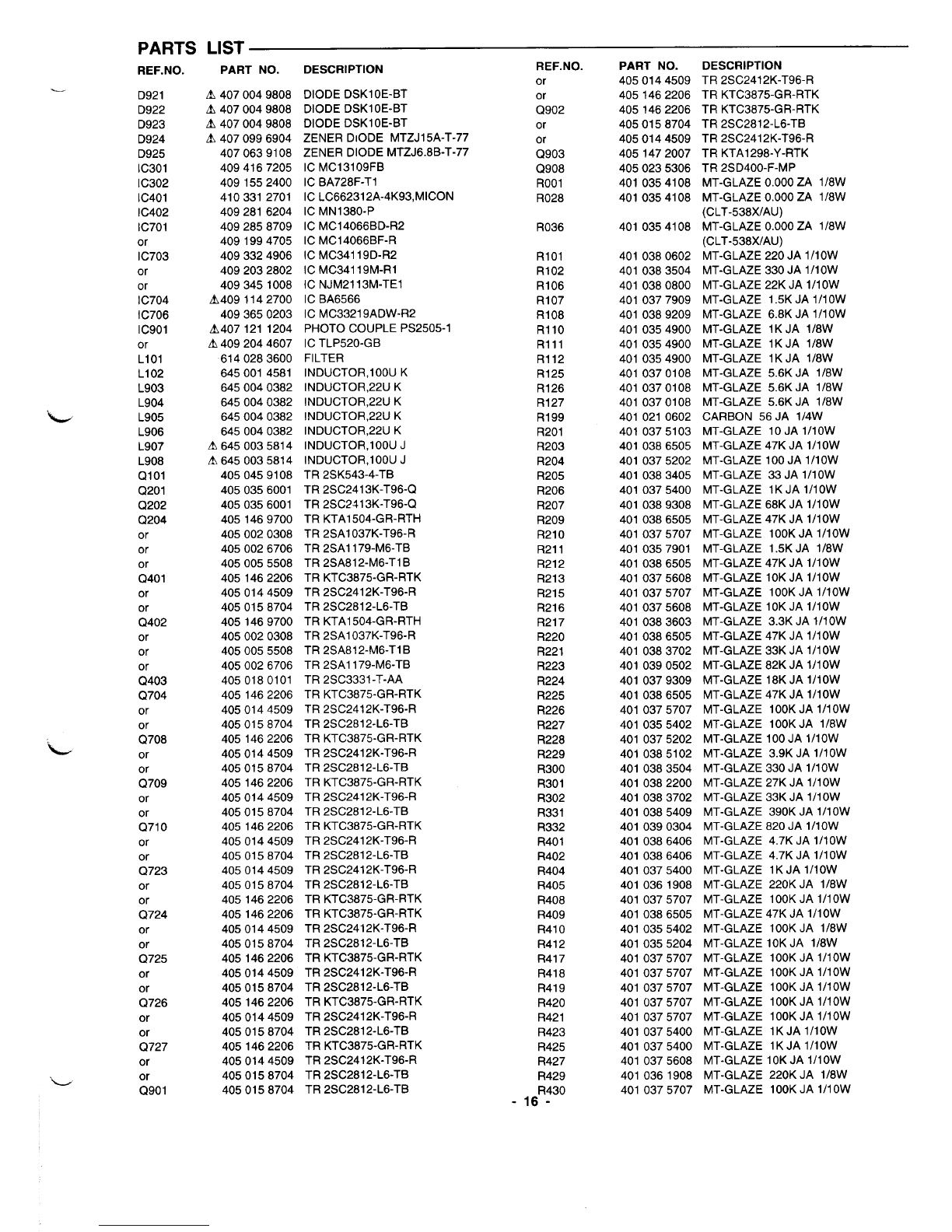

PARTS LIST
PRODUCT SAFETY NOTICE
EACH PRECAUTION IN THIS MANUAL SHOULD BE FOLLOWED DURING SERVICING. COMPONENTS IDENTIFIED WITH THE IEC
SYMBOL AIN THE PARTS LIST AND THE SCHEMATIC DIAGRAM DESIGNATED COMPONENTS IN WHICH SAFETY CAN BE OF
SPECIAL SIGNIFICANCE. WHEN REPLACING ACOMPONENT IDENTIFIED BY A ,USE ONLY THE REPLACEMENT PARTS DESIGNATED,
OR PARTS WITH THE SAME RATINGS OF RESISTANCE, WATTAGE OR VOLTAGE THAT ARE DESIGNATED IN THE PARTS LIST
IN THIS MANUAL. LEAKAGE-CURRENT OR RESISTANCE MEASUREMENTS MUST BE MADE TO DETERMINE THAT EXPOSED
PARTS ARE ACCEPTABLY INSULATED FROM THE SUPPLY CIRCUIT BEFORE RETURNING THE PRODUCT TO THE CUSTOMER.
The parl of resistors(O ohm) and capacitors (0.01 U/O.047U) are not listed. To know those value, refer to the schematic diagram.
PACKING &ACCESSORIES
REF.NO. PART NO.
255 A6142224922
A6450290930
A6450315411
A6450047190
A6142562949
6450150203
6450261572
6143013839
6143017615
6143017608
6143004257
6143017820
6142160954
6143013846
6143017684
6143017677
6143007753
6143017806
6142704011
6143005223
6142966990
6142653661
6143012306
6143017851
CABINET &CHASSIS
REF. NO. PART NO.
101 6143018094
102 6142880081
103 6141220796
104 6142972465
105 6142417928
107 6142972731
108 6142974179
110 6142394304
112 6143013747
or 6143017400
or 6143017394
113 6142974858
201 6142972274
202 6142976296
205 6143013754
DESCRIPTION
BATTERY, RECHARGE
ADAPTOR, AC-DC(CLT-538X/AU,
CLT-538X/NZ)
ADAPTOR, AC-DC(CLT-538/RU)
ASSY,CABLE,LINE, CORD
(CLT-538X/AU)
CORD(CLT-538WNZ)
CABLE, MODULAR(CLT-538/RU)
CABLE, MODULAR(CLT-538/RU)
CARTON CASE, INNER, INNER
CARTON(CLT-538WAU)
CARTON CASE,lNNER,(CLT-538X/
NZ)
CARTON CASE, INNER, INNER
CARTON(CLT-538/RU)
LABEL, CAUTION, REMOTE
(CLT-538WAU,CLT-538WNZ)
LABEL, CAUTION, REMOTE
(CLT-538/RU)
SHEET, SPEED DIAL
INSTRUCTION MANUAL, SHEET,
QUICK GUIDE(CLT-538X/AU)
INSTRUCTION MANUAL, SHEET,
QUICK GUIDE(CLT-538X/NZ)
INSTRUCTION MANUAL, SHEET,
QUICK GUIDE(CLT-538/RU)
LABEL, CAUTION, CABINET
(CLT-538WAU,CLT-538WNZ)
LABEL, CAUTION, CABINET
(CLT-538/RU)
HOOK, (ON WALL)
CUSHION, PAD, INNER CARTON
CARD, WARRANTY,W-CARD
(CLT-538WAU)
CARD, WARRANTY,NZ WARRANTY
(CLT-538WNZ)
LABEL, POP
LABEL, IDENTIFICATION, CABINET
BOTTOM(CLT-538X/NZ)
DESCRIPTION
CABINET
NET
BRACKET SPEAKER
TERMINAL
MOUNT-E,MIC
DEC,WINDOW
BUITON
COVER,VOL
ASSY,CABINET,BOTTOM
(CLT-538X/AU)
ASSY,CABINET,BOTTOM
(CLT-538.WNZ)
ASSY,CABINET,BOTTOM
(CLT-538/RU)
LID, BATTERY
CABINET
SPACER, CUSHION,SP
REF. NO. PART NO.
or 6143017424
or 6143017417
206 6142975091
207 6142975183
210 6142979266
214 6142975169
217 6142976838
218 6142994719
253 6143005049
FIXING PARTS
REF. NO. PART NO.
Ylol 4110214005
Y103 4110243708
Y104 4110214005
Y106 4110228903
Y107 4110214005
Y201 4110228903
Y202 4110227807
Y203 4110227807
ELECTRIC-PART
REF. NO. PART NO.
106 6143005025
151 6450115189
152 6142904275
153 A6450123290
or A6142287118
203 6142975213
251 6450274312
252 6143003984
BASE MAIN PWB ASSY
REF. NO.
173
or
or
Clol
C102
C104
C107
C109
Cllo
C112
C113
C202
C205
C206
C207
C208
C209
C21O
C211
C213
C218
C220
C221
C222
PART NO.
6143008828
6143012849
6143020127
4030153705
4030739107
4030075809
4032001202
4030328608
4030108507
4030495706
4031616704
4032008201
4030126808
4030095708
4030284102
4030263305
4030096002
4030180503
4030691702
4031957708
4030271706
4030115000
4030730005
4032151808
ASSY,CABINET,REAR( CLT-538X/AU) -,~c:23 4033205807
DESCRIPTION
ASSY,CABINET, REAR(CLT-538X/NZ)
ASSY,CABINET,REAR( CLT-538/RU)
ASSY,LID,BAITERY
SPACER, CUSHION,MIC
DEC,WINDOW,CABINET
HOLDER, PWB,PWB
SPACER,REAR
SPACER, SHEET,PWB
BUTTON, RUBBER,1OKEY
DESCRIPTION
SCR S-TPG BIN 3X12,
SCR S-TPG PAN+FLG 2X6,
SCR S-TPG BIN 3X12,
SCR S-TPG PAN 2.3X12,
SCR S-TPG BIN 3X12,
SCR S-TPG PAN 2.3X12,
SCR S-TPG PAN 2X6,
SCR S-TPG PAN 2X6,
DESCRIPTION
BUTTON, RUBBER,12KEY
SPEAKER,25
CORD,2P CONNECTOR, FOR
SPEAKER
ANTENNA, ROD
ANTENNA
TERMINAL, SHEET SWITCH
SPEAKER,150
ASSY,ANTENNA
DESCRIPTION
ASSY,PWB,BASE MAIN
(CLT-538WAU)
ASSY,PWB,BASE MAIN(CLT-538/RU)
ASSY,PWB,BASE MAIN
(CLT-538WNZ)
CERAMIC 2P C50V
CERAMIC 4700P K50V
CERAMIC 1.5P C50V
ELECT 2.2U M50V
CERAMIC 8P D50V
CERAMIC 12P J50V
ELECT 10U M50V
CERAMIC 9P D50V
ELECT 470U M10V
CERAMIC 15P J50V
CERAMIC 100P J50V
CERAMIC 56P J50V
CERAMIC 47P J50V
CERAMIC 100P J50V
CERAMIC 22P J50V
CERAMIC 1000P K50V
ELECT 10U M50V
CERAMIC 5P C50V
CERAMIC 120P J50V
CERAMIC 3300P K50V
CERAMIC 2200P J50V
CERAMIC lU K10V

PARTS LIST
REF.NO. PART NO.
C224
C301
C302
C303
C304
C305
C308
C402
C403
C405
C406
C407
C409
C41O
C419
C420
C421
C422
C600
C601
C602
C603
C604
C605
C606
C607
C608
C609
C61O
C611
C612
C613
C616
C619
C620
C622
C626
C641
C642
C653
C654
C657
C701
C703
C708
C709
C711
C712
C713
C714
C715
C718
C719
C720
C721
C722
C723
C724
C725
C726
C727
C728
C729
C732
C733
C734
C737
C738
C739
C740
4030718102
4031347400
4030680409
4030680409
4030680409
4030448504
4030700909
4031944005
4030680409
4031925905
4030192209
4030192209
4030680508
4032011508
4030737400
4030267600
4030267600
4030737400
4031925905
4030334500
4031925905
4031735207
4031925905
4030730005
4030101102
4030187502
4032070505
4031347400
4030267501
4031925905
4032070307
4030734201
4031383903
4030681505
4030095708
4030718102
4031925905
4030095708
4030095708
4032009901
4030728507
4030228205
4032009901
4031925905
4031925905
4030682007
4031925905
4030234503
4030680508
4032009901
4030728507
4030701005
4031925905
4032001103
4031925905
4032009802
4031925905
4032070307
4032009802
4031957708
4032009802
4031925905
4032001103
4032004807
4030205602
4031925905
4030691801
4030739206
4030101102
4030708806
DESCRIPTION
CERAMIC2200PK50V
CERAMIC 1UZ16V
CERAMIC0.1UZ25V
CERAMIC0.1UZ25V
CERAMIC0.1UZ25V
ELECTIOUM25V
CERAMIC0.1UK50V
ELECT2200UM 6.3V
CERAMIC0,1UZ25V
CERAMIC0.1UK25V
CERAMIC24PJ50V
CERAMIC24PJ50V
CERAMIC0.1UZ25V
ELECT 220UM 6.3V
CERAMIC470PK50V
CERAMIC470PJ50V
CERAMIC470PJ50V
CERAMIC470PK50V
CERAMIC0.1UK25V
CERAMIC82PJ50V
CERAMIC0.1UK25V
CERAMICO.47UZ25V
CERAMIC0.1UK25V
CERAMIC3300PK50V
CERAMIC1OOOPJ50V
CERAMIC220PJ50V
CERAMIC0.47UZ 16V
CERAMIC 1UZ16V
CERAMIC470PJ50V
CERAMIC0.1UK25V
CERAMIC 1UZ16V
CERAMIC3900PK50V
CERAMIC0.033UM50V
CERAMIC0.018UK25V
CERAMIC 100PJ50V
CERAMIC2200PK50V
CERAMIC0.1UK25V
CERAMIC 100PJ50V
CERAMIC 100PJ50V
ELECT 220UM10V
CERAMIC330PK50V
CERAMIC33PJ50V
ELECT 220UM10V
CERAMICO.lUK25V
CERAMICO.lUK25V
CERAMIC0.022UK25V
CERAMIC0.1UK25V
CERAMIC330PJ50V
CERAMICO.lUZ25V
ELECT 220UM10V
CERAMIC330PK50V
CERAMICO.lUK50V
CERAMICO.lUK25V
ELECT lU M50V
CERAMICO.lUK25V
ELECT 100UM10V
CERAMIC0.1UK25V
CERAMIC lU Z16V
ELECT 100UM10V
ELECT 10U M50V
ELECT 100U M10V
CERAMIC O.l UK25V
ELECT lU M50V
ELECT 22U M25V
CERAMIC 270P J50V
CERAMIC 0.1 UK25V
CERAMIC 1000P K50V
CERAMIC 4700P K50V
CERAMIC 1000P J50V
CERAMIC 1500P K50V
REF.NO.
C741
C742
C746
C747
C748
C757
C762
C763
C764
C765
C770
C771
C772
C773
C774
C775
C776
C777
C778
C779
C782
C783
C784
C785
C786
C787
C907
or
or
C908
C911
C912
C913
C919
C920
C921
C922
CN101
CN401
CN702
or
CN703
CN901
CN902
or
or
CN909
D120
or
D201
D202
D401
D402
D403
D406
D407
D412
or
D413
or
D903
or
or
D904
or
or
D905
D907
D920
-15-
PART NO.
4030691801
4030708806
4031957708
4032009703
4031925905
4030737301
4030701005
4030739107
4030739107
4030747706
4030679809
4031925905
4030712902
4030267600
4032001103
4030312201
4030747607
4032695906
4030095807
4031304106
4032008003
4031925905
4031957708
4030387407
4033205807
4030691702
A403 0662009
A4031183008
A4033044604
4032008201
4032001103
4030680409
4030680409
4032006900
A403 0772807
A403 0772807
A403 0772807
6142510926
6142017685
6142379752
6140354911
6450042683
A6142539286
6140359091
6142530931
6450285899
6140519785
4070079904
4070124406
4071763604
4071570202
4070124406
4070124406
4070995303
4080367206
4080367206
4070033609
4070085400
4070085400
4070033609
A4070782002
A4070782101
A4070781906
A4070781906
A4070782002
A4070782101
4070124406
4070639108
A4070049808
DESCRIPTION
CERAMIC 1000P K50V
CERAMIC 1500P K50V
ELECT 10U M50V
ELECT47U M10V
CERAMIC O.lU K 25V
CERAMIC 470P K50V
CERAMIC O.lU K 50V
CERAMIC 4700P K50V
CERAMIC 4700P K50V
CERAMIC 5600P K50V
CERAMIC 0,1U K25V
CERAMIC O.lU K 25V
CERAMIC 1800P K50V
CERAMIC 470P J50V
ELECT lU M50V
CERAMIC 680P J50V
CERAMIC 5600P K50V
CERAMIC 0.22U K16V
CERAMIC 100P J50V
CERAMIC 0.068U K25V
ELECT USE 22U M16V
CERAMIC O.l UK25V
ELECT 10U M50V
ELECT 220U M6.3V
CERAMIC lU K10V
CERAMIC 1000P K50V
MT-POLYEST 0.1 UK250V
(CLT-538X/AU,CLT-538WNZ)
MT-POLYEST 0,1UK250V
MT-POLYEST 0.1 UK250V
ELECT 470U M10V
ELECT lU M50V
CERAMIC 0.1 UZ25V
CERAMIC O.l UZ25V
ELECT 1000U M16V
CERAMIC 1000P Z2K
CERAMIC 1000P Z2K
CERAMIC 1000P Z2K
PLUG
SOCKET
SOCKET
SOCKET, DIP 2P
PLUG,2P
SOCKET
SOCKET
JACK
SOCKET,DC
LUG, FOR_ANT
DIODE GMAO1 -BT
DIODE 1SS133-T-77
VARACTOR DI HVU350-TRF
VARACTOR DI HVU202-30-TRF
DIODE 1SS133-T-77
DIODE 1SS133-T-77
ZENER DIODE MTZJ-T-775.6B
LED SLZ-136B-25H-AB-T1
LED SLZ-136B-25H-AB-T1
DIODE DAN202K-T146
DIODE MA151WK-TX
DIODE MA151WK-TX
DIODE DAN202K-T146
ZENER DIODE MTZ-T-7739B
ZENER DIODE MTZ-T-7739C
ZENER DIODE MTZ-T-7739A
ZENER DIODE MTZ-T-7739A
ZENER DIODE MTZ-T-7739B
ZENER DIODE MTZ-T-7739C
DIODE 1SS1 33-T-77
ZENER DIODE MTZJ6.8B-T-77
DIODE DSK1OE-BT
I

PARTS LIST
‘L
REF. NO.
D921
D922
D923
D924
D925
IC301
IC302
IC401
IC402
IC701
or
IC703
or
or
IC704
IC706
IC901
or
L101
LI02
L903
L904
L905
L906
L907
L908
Q101
Q201
Q202
Q204
or
or
or
Q401
or
or
Q402
or
or
or
Q403
Q704
or
or
Q708
or
or
Q709
or
or
Q71 O
or
or
Q723
or
or
Q724
or
or
Q725
or
or
Q726
or
or
Q727
or
or
Q901
PART NO.
A4070049808
A4070049808
A4070049808
A4070996904
4070639108
4094167205
4091552400
4103312701
4092816204
4092858709
4091994705
4093324906
4092032802
4093451008
A409 1142700
4093650203
A407121 1204
A4092044607
6140283600
6450014581
6450040382
6450040382
6450040382
6450040382
A6450035814
A6450035814
4050459108
4050356001
4050356001
4051469700
4050020308
4050026706
4050055508
4051462206
4050144509
4050158704
4051469700
4050020308
4050055508
4050026706
4050180101
4051462206
4050144509
4050158704
4051462206
4050144509
4050158704
4051462206
4050144509
4050158704
4051462206
4050144509
4050158704
4050144509
4050158704
4051462206
4051462206
4050144509
4050158704
4051462206
4050144509
4050158704
4051462206
4050144509
4050158704
4051462206
4050144509
4050158704
4050158704
DESCRIPTION
DIODE DSK1OE-BT
DIODE DSK1OE-BT
DIODE DSK1OE-BT
ZENER DIODE MTZJ15A-T-77
ZENER DIODE MTZJ6.8B-T-77
ICMC13109FB
ICBA728F-T1
IC LC662312A-4K93,MICON
IC MN1380-P
ICMC14066BD-R2
ICMC14066BF-R
ICMC34119D-R2
ICMC34119M-R1
Ic NJM2113M-TE1
IC BA6566
ICMC33219ADW-R2
PHOTO COUPLE PS2505-1
ICTLP520-GB
FILTER
INDUCTOR,IOOU K
INDUCTOR,22UK
INDUCTOR,22UK
INDUCTOR,22UK
INDUCTOR,22UK
INDUCTOR,1OOU J
INDUCTOR,1OOU J
TR2SK543-4-TB
TR2SC2413K-T96-Q
TR2SC2413K-T96-Q
TRKTA1504-GR-RTH
TR2SA1037K-T96-R
TR2SA1179-M6-TB
TR2SA812-M6-T1 B
TRKTC3875-GR-RTK
TR2SC2412K-T96-R
TR2SC2812-L6-TB
TRKTA1504-GR-RTH
TR2SA1037K-T96-R
TR2SA812-M6-TI B
TR 2SA1 179-M6-TB
TR 2SC3331 -T-AA
TR KTC3875-GR-RTK
TR 2SC2412K-T96-R
TR2SC2812-L6-TB
TR KTC3875-GR-RTK
TR 2SC2412K-T96-R
TR 2SC2812-L6-TB
TR KTC3875-GR-RTK
TR2SC2412K-T96-R
TR2SC2812-L6-TB
TR KTC3875-GR-RTK
TR2SC2412K-T96-R
TR2SC2812-L6-TB
TR2SC2412K-T96-R
TR2SC2812-L6-TB
TR KTC3875-GR-RTK
TR KTC3875-GR-RTK
TR2SC2412K-T96-R
TR2SC2812-L6-TB
TR KTC3875-GR-RTK
TR2SC2412K-T96-R
TR2SC2812-L6-TB
TR KTC3875-GR-RTK
TR2SC2412K-T96-R
TR2SC2812-L6-TB
TR KTC3875-GR-RTK
TR2SC2412K-T96-R
TR2SC2812-L6-TB
TR2SC2812-L6-TB
REF. NO.
or
or
Q902
or
or
Q903
Q908
ROO1
R028
R036
R101
R102
R106
R107
R108
R11O
Rlll
R112
R125
R126
R127
R199
R201
R203
R204
R205
R206
R207
R209
R21O
R211
R212
R213
R215
R216
R217
R220
R221
R223
R224
R225
R226
R227
R228
R229
R300
R301
R302
R331
R332
R401
R402
R404
R405
R408
R409
R41O
R412
R417
R418
R419
R420
R421
R423
R425
R427
R429
R430
-16-
PART NO. DESCRIPTION
4050144509 TR 2SC2412K-T96-R
4051462206 TR KTC3875-GR-RTK
4051462206 TR KTC3875-GR-RTK
4050158704 TR2SC2812-L6-TB
4050144509 TR2SC2412K-T96-R
4051472007 TR KTA1298-Y-RTK
4050235306 TR 2SD400-F-MP
4010354108 MT-GLAZE 0.000 ZA I18W
4010354108 MT-GLAZE 0.000 ZA I18W
(CLT-538WAU)
4010354108 MT-GLAZE 0,000 ZA I18W
(CLT-538X/AU)
4010380602 MT-GLAZE 220 JA 1/1OW
4010383504 MT-GLAZE 330 JA 1/1OW
4010380800 MT-GLAZE 22K JA 1/1OW
4010377909 MT-GLAZE 1.5K JA Ill OW
4010389209 MT-GLAZE 6.8K JA 1/1OW
4010354900 MT-GLAZE 1KJA l/8W
4010354900 MT-GLAZE 1KJA l/8W
4010354900 MT-GLAZE 1KJA I18W
4010370108 MT-GLAZE 5.6K JA I18W
4010370108 MT-GLAZE 5.6K JA 118W
4010370108 MT-GLAZE 5.6K JA 118W
4010210602 CARBON 56 JA l/4W
4010375103 MT-GLAZE 10 JA 1/1OW
4010386505 MT-GLAZE 47K JA 1/1OW
4010375202 MT-GLAZE 100 JA Ill OW
4010383405 MT-GLAZE 33 JA 1/1OW
4010375400 MT-GLAZE 1KJA 1/1OW
4010389308 MT-GLAZE 68K JA 1/1OW
4010386505 MT-GLAZE 47K JA 1/1OW
4010375707 MT-GLAZE 10OK JA Ill OW
4010357901 MT-GLAZE 1.5K JA l/8W
4010386505 MT-GLAZE 47K JA 1/1OW
4010375608 MT-GLAZE 10K JA 1/1OW
4010375707 MT-GLAZE 100K JA 1/1OW
4010375608 MT-GLAZE 10K JA 1/1OW
4010383603 MT-GLAZE 3.3K JA 1/1OW
4010386505 MT-GLAZE 47K JA Ill OW
4010383702 MT-GLAZE 33K JA 1/1OW
4010390502 MT-GLAZE 82K JA 1/1OW
4010379309 MT-GLAZE 18K JA 1/1OW
4010386505 MT-GLAZE 47K JA 1/1OW
4010375707 MT-GLAZE 100K JA 1/1OW
4010355402 MT-GLAZE 100K JA 118W
4010375202 MT-GLAZE 100 JA 1/1OW
4010385102 MT-GLAZE 3.9K JA 1/1OW
4010383504 MT-GLAZE 330 JA 1/1OW
4010382200 MT-GLAZE 27K JA 1/1OW
4010383702 MT-GLAZE 33K JA 1/1OW
4010385409 MT-GLAZE 390K JA Ill OW
4010390304 MT-GLAZE 820 JA 1/1OW
4010386406 MT-GLAZE 4.7K JA Ill OW
4010386406 MT-GLAZE 4.7K JA 1/1OW
4010375400 MT-GLAZE 1KJA 1/1OW
4010361908 MT-GLAZE 220K JA l/8W
4010375707 MT-GLAZE 100K JA 1/1OW
4010386505 MT-GLAZE 47K JA 1/1OW
4010355402 MT-GLAZE 100K JA I18W
4010355204 MT-GLAZE 10K JA l/8W
4010375707 MT-GLAZE 100K JA 1/1OW
4010375707 MT-GLAZE 10OK JA Ill OW
4010375707 MT-GLAZE 100K JA Ill OW
4010375707 MT-GLAZE 100K JA 1/1OW
4010375707 MT-GLAZE 100K JA 1/1OW
4010375400 MT-GLAZE 1KJA 1/1OW
4010375400 MT-GLAZE 1KJA 1/1OW
4010375608 MT-GLAZE 10K JA 1/1OW
4010361908 MT-GLAZE 220K JA I18W
4010375707 MT-GLAZE 100K JA 1/1OW

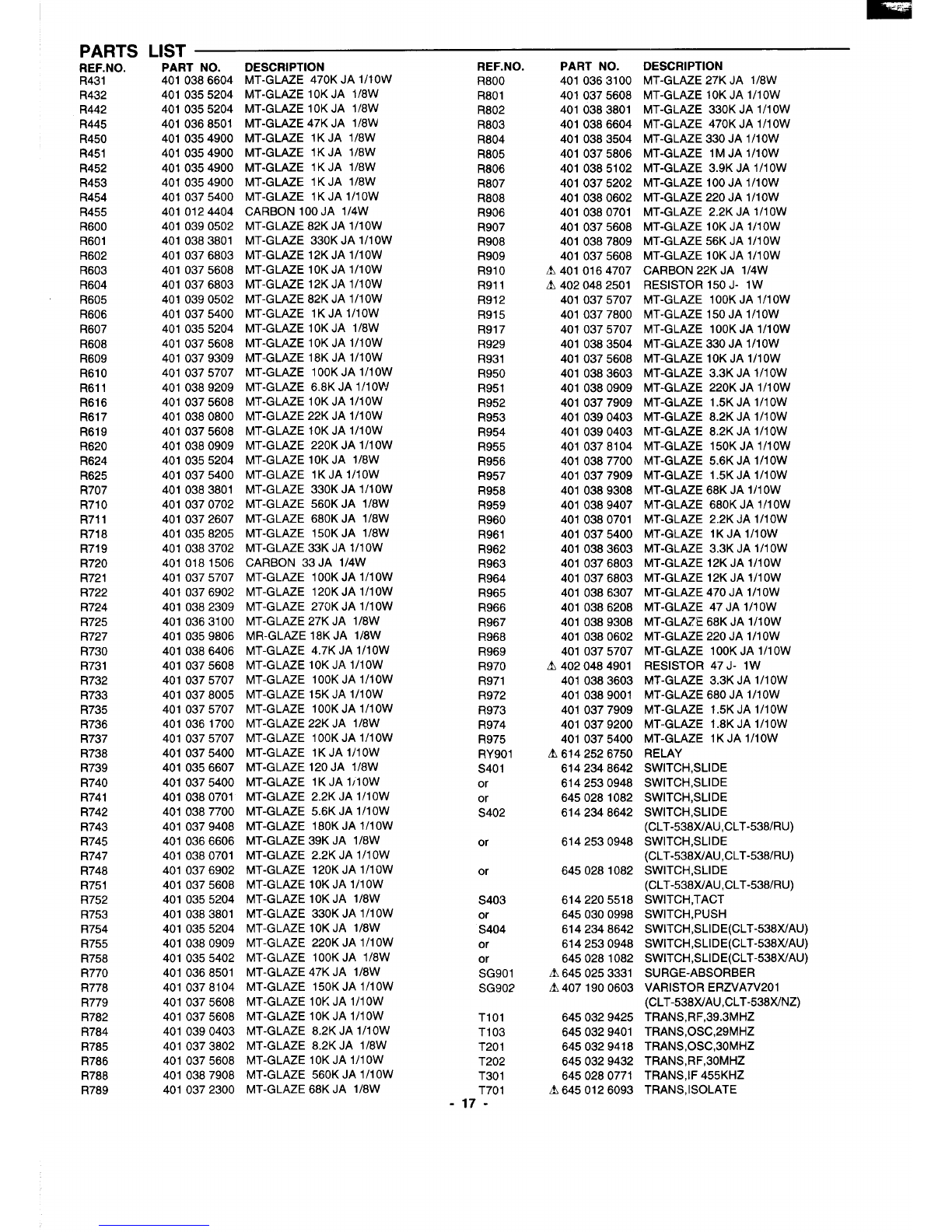

LIST
PARTS
REF.NO.
R431
R432
R442
R445
R450
R451
R452
R453
R454
R455
R600
R601
R602
R603
R604
R605
R606
R607
R608
R609
R61O
R611
R616
R617
R619
R620
R624
R625
R707
R71O
R711
R718
R719
R720
R721
R722
R724
R725
R727
R730
R731
R732
R733
R735
R736
R737
R738
R739
R740
R741
R742
R743
R745
R747
R748
R751
R752
R753
R754
R755
R758
R770
R778
R779
R782
R784
R785
R786
R788
R789
PART NO. DESCRIPTION
4010386604 MT-GLAZE 470K JA 1/1OW
4010355204
4010355204
4010368501
4010354900
4010354900
4010354900
4010354900
4010375400
4010124404
4010390502
4010383801
4010376803
4010375608
4010376803
4010390502
4010375400
4010355204
4010375608
4010379309
4010375707
4010389209
4010375608
4010380800
4010375608
4010380909
4010355204
4010375400
4010383801
4010370702
4010372607
4010358205
4010383702
4010181506
4010375707
4010376902
4010382309
4010363100
4010359806
4010386406
4010375608
4010375707
4010378005
4010375707
4010361700
4010375707
4010375400
4010356607
4010375400
4010380701
4010387700
4010379408
4010366606
4010380701
4010376902
4010375608
4010355204
4010383801
4010355204
4010380909
4010355402
4010368501
4010378104
4010375608
4010375608
4010390403
4010373802
4010375608
4010387908
4010372300
MT-GLAZE 1OKJA 118W
MT-GLAZE 1OKJA I18W
MT-GLAZE47KJA I18W
MT-GLAZE lKJA I18W
MT-GLAZE IKJA l/8W
MT-GLAZE lKJA I18W
MT-GLAZE lKJA 118W
MT-GLAZE 1KJA1I1OW
CARBON 100 JA l/4W
MT-GLAZE 82K JA 1/1OW
MT-GLAZE 330K JA 1/1OW
MT-GLAZE 12K JA 1/1OW
MT-GLAZE 10K JA 1/1OW
MT-GLAZE 12K JA 1/1OW
MT-GLAZE 82K JA Ill OW
MT-GLAZE lK JA IIIOW
MT-GLAZE 10K JA 118W
MT-GLAZE 10K JA 1/1OW
MT-GLAZE 18K JA 1/1OW
MT-GLAZE 100K JA 1I1OW
MT-GLAZE 6.8K JA 1/1OW
MT-GLAZE 10K JA 1/1OW
MT-GLAZE 22K JA 1/1OW
MT-GLAZE 10K JA 1/1OW
MT-GLAZE 220K JA 1/1OW
MT-GLAZE 10K JA l/8W
MT-GLAZE 1KJA 1/1OW
MT-GLAZE 330K JA 1/1OW
MT-GLAZE 560K JA l/8W
MT-GLAZE 680K JA I18W
MT-GLAZE 150K JA I18W
MT-GLAZE 33K JA 1/1OW
CARBON 33 JA I14W
MT-GLAZE 10OK JA 1/1OW
MT-GLAZE 120K JA 1I1OW
MT-GLAZE 270K JA 1/1OW
MT-GLAZE 27K JA I18W
MR-GLAZE 18K JA I18W
MT-GLAZE 4.7K JA 1/1OW
MT-GLAZE 10KJA IIIOW
MT-GLAZE 10OKJA 1/1OW
MT-GLAZE 15KJA 1I1OW
MT-GLAZE 10OKJA 1/1OW
MT-GLAZE 22K JA I18W
MT-GLAZE 100K JA 1/1OW
MT-GLAZE 1KJA 1/1OW
MT-GLAZE 120 JA I18W
MT-GLAZE lK JA 1[1OW
MT-GLAZE 2.2K JA 1/1OW
MT-GLAZE 5.6K JA 1/1OW
MT-GLAZE 180K JA 1/1OW
MT-GLAZE 39K JA I18W
MT-GLAZE 2.2K JA Ill OW
MT-GLAZE 120K JA 1/1OW
MT-GLAZE 10K JA 1/1OW
MT-GLAZE 10K JA l/8W
MT-GLAZE 330K JA Ill OW
MT-GLAZE 10K JA I18W
MT-GLAZE 220K JA 1/1OW
MT-GLAZE 10OK JA I18W
MT-GLAZE 47K JA I18W
MT-GLAZE 150K JA Ill OW
MT-GLAZE 10K JA 1/1OW
MT-GLAZE 10K JA 1/1OW
MT-GLAZE 8.2K JA 1/1OW
MT-GLAZE 8.2K JA I18W
MT-GLAZE 10K JA 1/1OW
MT-GLAZE 560K JA 1/1OW
MT-GLAZE 68K JA 118W
REF. NO.
R800
R801
R802
R803
R804
R805
R806
R807
R808
R906
R907
R908
R909
R91O
R911
R912
R915
R917
R929
R931
R950
R951
R952
R953
R954
R955
R956
R957
R958
R959
R960
R961
R962
R963
R964
R965
R966
R967
R968
R969
R970
R971
R972
R973
R974
R975
RY901
S401
or
or
S402
or
or
S403
or
S404
or
or
SG901
SG902
T101
T103
T201
T202
T301
T701
-17-
PART NO. DESCRIPTION
4010363100 MT-GLAZE27K JA I18W
4010375608 MT-GLAZE 10KJA 1/1OW
4010383801 MT-GLAZE 330K JA 1/1OW
4010386604 MT-GLAZE 470K JA 1/1OW
4010383504 MT-GLAZE330 JA 1II OW
4010375806 MT-GLAZE 1MJA 1/1OW
4010385102 MT-GLAZE 3.9K JA IIIOW
4010375202 MT-GLAZE 100 JA 1/1OW
4010380602 MT-GLAZE 220 JA 1/1OW
4010380701 MT-GLAZE 2.2K JA l/10W
4010375608 MT-GLAZE 10K JA 1/1OW
4010387809 MT-GLAZE 56K JA Ill OW
4010375608 MT-GLAZE 10K JA Ill OW
A4010164707 CARBON 22K JA l/4W
A4020482501 RESISTOR 150 J- lW
4010375707 MT-GLAZE 10OK JA 1/1OW
4010377800 MT-GLAZE 150 JA 1/1OW
4010375707 MT-GLAZE 10OK JA 1/1OW
4010383504 MT-GLAZE 330 JA Ill OW
4010375608 MT-GLAZE 10K JA 1/1OW
4010383603 MT-GLAZE 3.3K JA 1/1OW
4010380909 MT-GLAZE 220K JA 1/1OW
4010377909 MT-GLAZE 1.5K JA 1/1OW
4010390403 MT-GLAZE 8.2K JA 1/1OW
4010390403 MT-GLAZE 8.2K JA 1/1OW
4010378104 MT-GLAZE 150K JA 1/1OW
4010387700 MT-GLAZE 5.6K JA 1/1OW
4010377909 MT-GLAZE 1.5K JA 1/1OW
4010389308 MT-GLAZE 68K JA Ill OW
4010389407 MT-GLAZE 680K JA 1/1OW
4010380701 MT-GLAZE 2.2K JA 1/1OW
4010375400 MT-GLAZE 1KJA 1/1OW
4010383603 MT-GLAZE 3.3K JA Ill OW
4010376803 MT-GLAZE 12K JA 1/1OW
4010376803 MT-GLAZE 12K JA 1/1OW
4010386307 MT-GLAZE 470 JA 1/1OW
4010386208 MT-GLAZE 47 JA Ill OW
4010389308 MT-GLAZE 68K JA 1II OW
4010380602 MT-GLAZE 220 JA 1/1OW
4010375707 MT-GLAZE 100K JA 1/1OW
A4020484901 RESISTOR 47 J- lW
4010383603 MT-GLAZE 3.3K JA 1/1OW
4010389001 MT-GLAZE 680 JA 1/1OW
4010377909 MT-GLAZE 1.5K JA 1/1OW
4010379200 MT-GLAZE 1.8K JA 1/1OW
4010375400 MT-GLAZE 1KJA Ill OW
A6142526750 RELAY
6142348642 SWITCH, SLIDE
6142530948 SWITCH, SLIDE
6450281082 SWITCH, SLIDE
6142348642 SWITCH, SLIDE
(CLT-538X/AU,CLT-538/RU)
6142530948 SWITCH, SLIDE
(CLT-538XfAU,CLT-538/RU)
6450281082 SWITCH, SLIDE
(CLT-538X/AU,CLT-538/RU)
6142205518 SWITCH,TACT
6450300998 SWITCH,PUSH
6142348642 SWITCH, SLIDE(CLT-538WAU)
6142530948 SWITCH, SLIDE(CLT-538WAU)
6450281082 SWITCH, SLIDE(CLT-538WAU)
A6450253331 SURGE-ABSORBER
A4071900603 VARISTOR ERZVA7V201
(CLT-538WAU,CLT-538WNZ)
6450329425 TRANS,RF,39.3MHZ
6450329401 TRANS,0SC,29MHZ
6450329418 TRANS,0SC,30MHZ
6450329432 TRANS,RF,30MHZ
6450280771 TRANS,IF 455 KHZ
A6450126093 TRANS,ISOLATE

PARTS
REF. NO.
T702
VR301
or
VR601
or
VR701
Xlol
X401
XF1OI
XF301
or
or
or
XF302
LIST
PART NO.
A6450126093
6142507285
6450229510
6142507292
6450336560
6142324943
6450280795
6142562109
6142653586
6140305074
6140305081
6140305098
6140305104
6142613771
BASE MIC PWB ASSY
REF. NO. PART NO.
171 6143008835
CN795 6140354911
or 6142379752
D795 4070996102
MIC05 6142454275
DESCRIPTION
TRANS,ISOLATE
POTENTIOMETER
VR,SEMI,1OOK N
POTENTIOMETER
VR,SEMI,200K N
VR,SLIDE
OSC,CRYSTAL 1O.24MHZ
RESONATOR,XTAL
FILTER,LC
I.FFILTER
I.FFILTER
I.FFILTER
I.FFILTER
FILTER
DESCRIPTION
ASSY,PWB,BASE MIC
SOCKET, DIP 2P
SOCKET
ZENER DIODE MTZJ10B-T-77
MICROPHONE
BASE CONT PWB ASSY
REF. NO. PART NO. DESCRIPTION
172 6143008071 ASSY,PWB,BASE CONT,BASE
SWITCH
CN481 6140355000 SOCKET, DIP 11P
or 6142312766 DIP MATE SOCKET
D481 4071637301 LED PY1101W-TR
D482 4071637301 LED PY1 101W-TR
D483 4071637301 LED PY1101W-TR
D484 4071637301 LED PY1101W-TR
D485 4071637301 LED PY1 101 W-TR
D486 4071637301 LED PY1101W-TR
D487 4071637301 LED PY1101W-TR
D488 4071637301 LED PYI101W-TR
D489 4071637301 LED PY1101W-TR
D490 4071637301 LED PY1 101 W-TR
D491 4071637301 LED PY1 101 W-TR
D492 4071637301 LED PY1101W-TR
R481 4010381807 MT-GLAZE 27 JA 1/1OW
R482 4010381807 MT-GLAZE 27 JA 1/1OW
R483 4010381807 MT-GLAZE 27 JA 1/1OW
R484 4010381807 MT-GLAZE 27 JA l/10W
REMOTE MAIN PWB ASSY
REF. NO.
271
BZ699
or
cool
CO02
CO04
CO08
Colo
Col 1
C012
C013
C020
C021
C099
C150
cl 55
C156
cl 57
Cl 58
PART NO.
6143010173
6142349618
6450242977
4032070505
4032011706
4032070505
4031925905
4030087406
4030088007
4030087406
4030087406
4030126808
4030126808
4030679304
4030087406
4032991602
4030679304
4030343601
4030126808
DESCRIPTION
ASSY,PWB REMOTE MAIN
BUZZER
BUZZER
CERAMIC 0.47U Z16V
ELECT 470U M6.3V
CERAMIC 0.47U Z16V
CERAMIC O.lUK25V
CERAMIC 10P D50V
CERAMIC 10P D50V
CERAMIC 10P D50V
CERAMIC 10P D50V
CERAMIC 15P J50V
CERAMIC 15P J50V
CERAMIC O.OIUK25V
CERAMIC 10P D50V
CERAMIC lU K16V
CERAMIC O.OIUK25V
CERAMIC 9P D50V
CERAMIC 15P J50U
REF. NO.
C160
C163
C165
C251
C253
C254
C255
C256
C257
C260
C261
C262
C351
C352
C353
C354
C355
C358
C611
C612
C613
C614
C615
C616
C650
C651
C652
C653
C654
C655
C656
C657
C658
C659
C660
C661
C668
C669
C670
C671
C672
C674
C675
C676
C689
C699
CNOO1
or
CN151
CN951
CN952
DO05
DO06
DO07
DO08
DO09
D098
or
D099
D251
D660
D699
Icool
ICO03
IC351
IC653
L151
L153
MICO1
.18~ol
PART NO.
4032968109
4030252101
4030251609
4030262803
4030271201
4030096002
4030263305
4030262803
4030096002
4030126808
4031303604
4033219408
4031347400
4030680409
4030680409
4030680409
4032968109
4031925905
4030115000
4030135800
4031347400
4032151808
4032151808
4032070307
4031925905
4030200409
4032070307
4032070505
4031925905
4030755305
4032151808
4030234503
4032070505
4032070307
4030187502
4031925905
4032070307
4031925905
4030718102
4032767603
4030734201
4031925905
4030095807
4031925905
4032968109
4032070505
6450285905
6142144305
6450056062
6142975206
6142975206
4072099306
4072099405
4072099405
4072099405
4072099405
4072048601
4070034507
4071794608
4071763703
4071490807
4071490807
4103289805
4093534206
4093756608
4091552400
6140283594
6142497715
6142454275
4050802409
DESCRIPTION
TA-SOLID 10U M10V
CERAMIC 4P C50V
CERAMIC 4P C50V
CERAMIC 47P J50V
CERAMIC 5P C50V
CERAMIC 100P J50V
CERAMIC 47P J50V
CERAMIC 47P J50V
CERAMIC 100P J50V
CERAMIC 15P J50V
CERAMIC 0.047U K25V
TA-SOLID 2.2U M10V
CERAMIC lU Z16V
CERAMIC O.lUZ25V
CERAMIC O.lUZ25V
CERAMIC O.l UZ25V
TA-SOLID 10U M10V
CERAMIC O.l U K 25V
CERAMIC 120P J50V
CERAMIC 1500P J50V
CERAMIC lU Z16V
CERAMIC 2200P J50V
CERAMIC 2200P J50V
CERAMIC lU Z16V
CERAMIC 0.1 U K 25V
CERAMIC 27P J50V
CERAMIC lU Z16V
CERAMIC 0.47U Z16V
CERAMIC O.l U K 25V
CERAMIC 8200P K50V
CERAMIC 2200P J50V
CERAMIC 330P J50V
CERAMIC 0.47U Z16V
CERAMIC lU Z16V
CERAMIC 220P J50V
CERAMIC O.l U K 25V
CERAMIC 1UZ16V
CERAMIC O.l U K 25V
CERAMIC 2200P K50V
TAOSOLID 3.3U M10V
CERAMIC 3900P K50V
CERAMIC O.l U K 25V
CERAMIC 100P J50V
CERAMIC O.l U K 25V
TA-SOLID 10U M10V
CERAMIC 0.47U Z16V
PLUG,2P
PLUG
PLUG,2P
TERMINAL, CHARGE
TERMINAL, CHARGE
LED BR111 2H-730-TR
LED PY111 2H-730-TR
LED PY111 2H-730-TR
LED PY111 2H-730-TR
LED PYI112H-730-TR
DIODE KDS181-RTK
DIODE DAP202K-T146
ZENER DIODE UDZ5.6B-TE-17
VARACTOR DI KV1832C-TR
DIODE 1SS355 TE-17
DIODE 1SS355 TE-17
IC UPD750008GB-F07 -3BS,
IC PST9127N-R
Ic MC13109FTA
IC BA728F-T1
FILTER
INDUCTOR 0.47UH M
MICROPHONE
TR 2SB624-BV5-T1

REF. NO.
or
or
or
QO02
or
or
or
QO03
or
or
:004
or
or
Q251
Q252
Q253
Q696
or
or
or
Q699
or
or
RO1O
RO11
R012
R013
R014
R015
R017
R019
R020
R024
R025
R026
R027
R028
R029
R031
R033
R036
R037
R038
R042
R045
R046
R047
R050
R052
R095
R099
R151
R154
R155
R156
R160
R161
R162
R251
R252
R253
R254
R255
R256
R257
R258
R259
R260
R261
PART NO. DESCRIPTION
4050077708 TR 2SB624-T1-BV4
4051472007 TRKTA1298-Y-RTK
4050087509 TR2SB815-B6-TB
4050055508 TR2SA812-M6-T1 B
4050026706 TR 2SA1179-M6-TB
4050020308 TR2SA1037K-T96-R
4051469700 TR KTA1504-GR-RTH
4050087509 TR2SB815-B6-TB
4050802409 TR 2SB624-BV5-T1
4050077708 TR 2SB624-T1-BV4
4051472007 TR KTA1298-Y-RTK
4050055508 TR2SA812-M6-T1 B
4050026706 TR 2SA1179-M6-TB
4051469700 TRKTA1504-GR-RTH
4051467607 TR2SC4098-Q-T106
4051497000 TR2SC4774-S-T106
4051467607 TR2SC4098-Q-T106
4050087509 TR2SB815-B6-TB
4050802409 TR 2SB624-BV5-T1
4050077708 TR 2SB624-T1-BV4
4051472007 TRKTA1298-Y-RTK
4050158704 TR 2SC2812-L6-TB
4050144509 TR2SC2412K-T96-R
4051462206 TR KTC3875-GR-RTK
4010375707 MT-GLAZE 100KJA 1II OW
4010375707 MT-GLAZE 10OKJA 1/1OW
4010375707 MT-GLAZE 100KJA Ill OW
4010375707 MT-GLAZE lOOKJA 1/1OW
4010375707 MT-GLAZE 100KJA 1/1OW
4010361700 MT-GLAZE 22K JA l/8W
4010375608 MT-GLAZE 10KJA 1/1OW
4010380909 MT-GLAZE 220K JA 1/1OW
4010383603 MT-GLAZE 3.3K JA 1/1OW
4010373703 MT-GLAZE 820 JA 118W
4010380701 MT-GLAZE 2.2K JA 1/1OW
4010375202 MT-GLAZE 100 JA 1/1OW
4010375202 MT-GLAZE 100 JA 1/1OW
4010375202 MT-GLAZE 100 JA 1/1OW
4010375202 MT-GLAZE 100 JA 1/1OW
4010375707 MT-GLAZE 100KJA 1/1OW
4010375707 MT-GLAZE 100K JA 1/1OW
4010375707 MT-GLAZE 100K JA 1/1OW
4010372102 MT-GLAZE 6.8K JA 118W
4010354900 MT-GLAZE 1KJA l/8W
4010387809 MT-GLAZE 56K JA 1/1OW
4010375707 MT-GLAZE 100K JA Ill OW
4010375707 MT-GLAZE 100K JA 1/1OW
4010375400 MT-GLAZE 1KJA 1/1OW
4010375707 MT-GLAZE 100K JA 1/1OW
4010383603 MT-GLAZE 3.3K JA 1/1OW
4010387809 MT-GLAZE 56K JA 1/1OW
4010386406 MT-GLAZE 4.7K JA 1/1OW
4010388905 MT-GLAZE 68 JA 1/1OW
4010379309 MT-GLAZE 18K JA 1/1OW
4010377909 MT-GLAZE 1.5K JA 1/1OW
4010387700 MT-GLAZE 5.6K JA 1/1OW
4010354900 MT-GLAZE 1KJA I18W
4010354900 MT-GLAZE 1KJA I18W
4010354900 MT-GLAZE 1KJA I18W
4010390205 MT-GLAZE 82 JA 1/1OW
4010389308 MT-GLAZE 68K JA 1/1OW
4010380503 MT-GLAZE 22 JA 1/1OW
4010375400 MT-GLAZE 1KJA 1/1OW
4010378104 MT-GLAZE 150K JA l/10W
4010375400 MT-GLAZE 1KJA 1/1OW
4010390502 MT-GLAZE 82K JA 1/1OW
4010375707 MT-GLAZE 100K JA 1/1OW
4010382200 MT-GLAZE 27K JA 1/1OW
4010383603 MT-GLAZE 3.3K JA Ill OW
4010377909 MT-GLAZE 1.5K JA 1/1OW
REF.NO.
R262
R263
R264
R265
R350
R351
R352
R354
R611
R612
R613
R614
R615
R616
R617
R650
R651
R652
R653
R654
R655
R656
R657
R658
R660
R661
R662
R663
R666
R669
R670
R672
R673
R674
R675
R676
R678
R680
R688
R689
R696
R697
R698
R699
T153
T253
T351
VR351
VR651
XO02
X151
XF151
XF152
XF351
or
or
or
XF352
or
-19-
PART NO. DESCRIPTION
4010390205 MT-GLAZE 82 JA 1/1OW
4010383603 MT-GLAZE 3.3K JA 1/1OW
4010387601 MT-GLAZE 560 JA Ill OW
4010375202 MT-GLAZE 100 JA Ill OW
4010364701 MT-GLAZE 330 JA 118W
4010382200 MT-GLAZE 27K JA 1/1OW
4010375608 MT-GLAZE 10KJA 1/1OW
4010388806 MT-GLAZE 620K JA 1/1OW
4010386505 MT-GLAZE 47K JA 1/1OW
4010386505 MT-GLAZE 47K JA 1/1OW
4010386505 MT-GLAZE 47K JA 1/1OW
4010383702 MT-GLAZE 33K JA 1/1OW
4010390502 MT-GLAZE 82K JA 1/1OW
4010379309 MT-GLAZE 18K JA Ill OW
4010360000 MT-GLAZE 180K JA 118W
4010390502 MT-GLAZE 82K JA 1/1OW
4010390601 MT-GLAZE 820K JA 1/1OW
4010376803 MT-GLAZE 12K JA 1/1OW
4010379309 MT-GLAZE 18K JA Ill OW
4010376803 MT-GLAZE 12K JA 1II OW
4010390502 MT-GLAZE 82K JA 1/1OW
4010378005 MT-GLAZE 15K JA 1/1OW
4010382200 MT-GLAZE 27K JA 1/1OW
4010378005 MT-GLAZE 15K JA 1/1OW
4010375707 MT-GLAZE 100K JA 1/1OW
4010380909 MT-GLAZE 220K JA 1/1OW
4010383702 MT-GLAZE 33K JA Ill OW
4010378104 MT-GLAZE 150K JA 1/1OW
4010375608 MT-GLAZE 10K JA 1/1OW
4010375707 MT-GLAZE 100K JA 1/1OW
4010379408 MT-GLAZE 180K JA 1/1OW
4010375707 MT-GLAZE 100K JA 1/1OW
4010389209 MT-GLAZE 6.8K JA 1/1OW
4010375400 MT-GLAZE 1KJA 1/1OW
4010354900 MT-GLAZE 1KJA l/8W
4010387700 MT-GLAZE 5.6K JA 1/1OW
4010389209 MT-GLAZE 6.8K JA 1/1OW
4010390403 MT-GLAZE 8.2K JA 1/1OW
4010380701 MT-GLAZE 2.2K JA 1/1OW
4010382101 MT-GLAZE 2.7K JA l/10W
4010380701 MT-GLAZE 2.2K JA 1/1OW
4010375707 MT-GLAZE 10OK JA Ill OW
4010380602 MT-GLAZE 220 JA 1/1OW
4010383405 MT-GLAZE 33 JA 1II OW
6450329395 TRANS,OSC,l 9.5MHZ
6450329388 TRANS,0SC,39.7MHZ
6450280771 TRANS,IF 455 KHZ
6450110856 VR,SEMI,1OOK N
6450119828 VR,SEMI,300K N
6142314333 RESONATOR,XTAL 4.15 MHZ
6450280795 OSC,CRYSTAL 10,24MHZ
6450325441 FILTER,BP
6450325458 FILTER,BP
6140305104 I.F FILTER
6140305098 I.F FILTER
6140305081 I.F FILTER
6140305074 I.F FILTER
6450111600 CERAMIC FILTER 455 KHZ
6142613764 FILTER
This manual suits for next models
1
Table of contents
Other Sanyo Cordless Telephone manuals

Sanyo
Sanyo CLT-5800AUS User manual

Sanyo
Sanyo CLT-2419 User manual

Sanyo
Sanyo CLT-5880AUS User manual

Sanyo
Sanyo CLT-136 User manual

Sanyo
Sanyo CLA-1380 User manual

Sanyo
Sanyo CLT-5810 User manual

Sanyo
Sanyo CLT-656 User manual

Sanyo
Sanyo CLT-E23 User manual

Sanyo
Sanyo CLT-5812 User manual

Sanyo
Sanyo CLT-J30 User manual

Sanyo
Sanyo CLT-186X User manual

Sanyo
Sanyo CLT-9660 User manual

Sanyo
Sanyo CLT-9920 User manual

Sanyo
Sanyo CLT-2422 User manual

Sanyo
Sanyo CLT-W20 User manual

Sanyo
Sanyo CLT-2430 User manual

Sanyo
Sanyo CLT-2410 User manual

Sanyo
Sanyo CLT-9820 User manual

Sanyo
Sanyo LC-2430 User manual

Sanyo
Sanyo CLT-E22 User manual
