GUIDE D'INSTALLATION ET D'UTILISATION

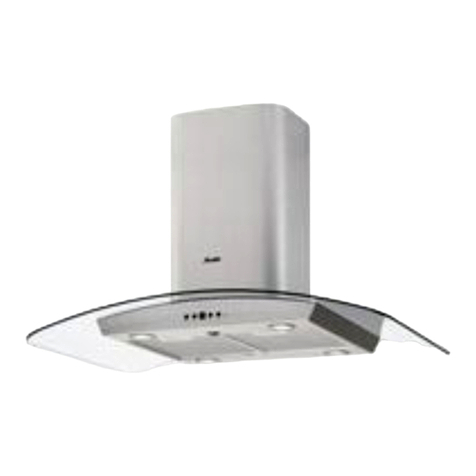

Hotte décor

Chère Cliente, Cher Client,
Vous venez d'acquérir une hotte SAUTER et nous vous en remercions.
C'est pour vous que nous avons conçu cette nouvelle génération d'appareils pour
vous permettre jour après jour d'exercer sans retenue vos talents de chef et votre
créativité, pour vous faire plaisir et faire plaisir à vos amis et votre famille.
Votre nouvelle hotte SAUTER s'intègrera harmonieusement dans votre cuisine et
alliera parfaitement facilité d'utilisation et performances d'aspiration.
Vous trouverez également dans la gamme des produits SAUTER, un vaste choix de
fours, de fours à micro-ondes, de tables de cuisson, de lave-vaisselle, et de réfrigé-
rateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte SAUTER.
Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigen-
ces vis à vis de nos produits, notre service consommateurs est à votre disposition
et à votre écoute pour répondre à toutes vos questions ou suggestions (coordon-
nées à la fin de ce livret).
Et connectez-vous aussi sur notre site www.sauter-electromenager.com
où vous
trouverez nos dernières innovations ainsi que des informations utiles et complé-
mentaires.
SAUTER
Nous cuisinons si bien Ensemble
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs carac-
téristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.
Important : Avant de mettre votre appareil en route, veuillez lire attentivement ce
guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son
fonctionnement.
2

FR 3
Dans le souci d’une amélioration constante de nos produits, nous nous réservons le
droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques
toutes modifications liées à leur évolution.
Important :
Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide
d’installation et d’utilisation afin de vous familiariser plus rapidement avec son
fonctionnement.
3
EN 24

FRSOMMAIRE
1 / A L’ATTENTION DE L’UTILISATEUR
• Consignes de sécurité _______________________________________
• Respect de l’environnement __________________________________
• Description de votre appareil __________________________________
2 / INSTALLATION DE VOTRE APPAREIL
• Utilisation en version évacuation ______________________________
• Utilisation en version recyclage ________________________________
• Raccordement électrique _____________________________________

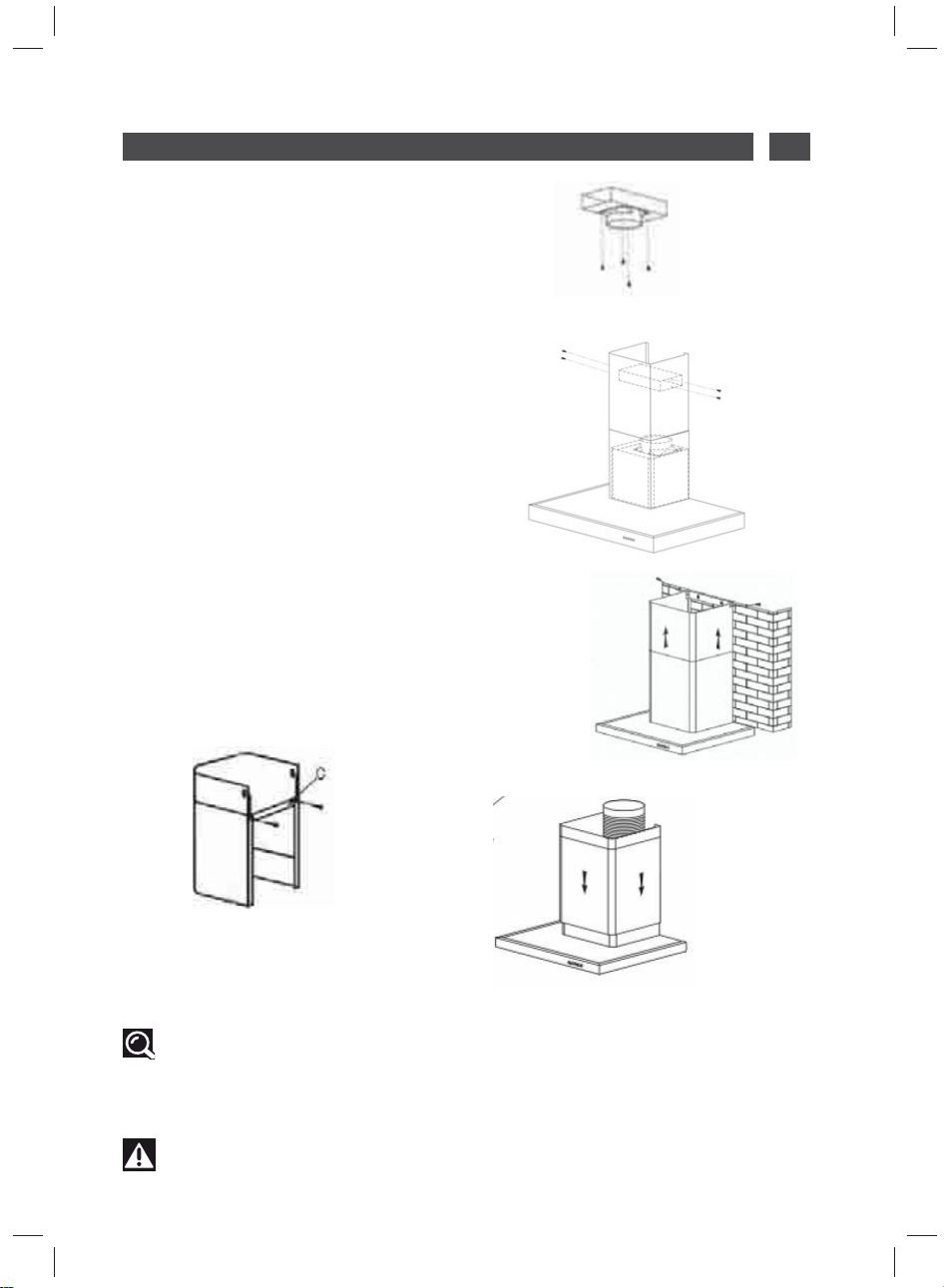

• Montage de la hotte _________________________________________

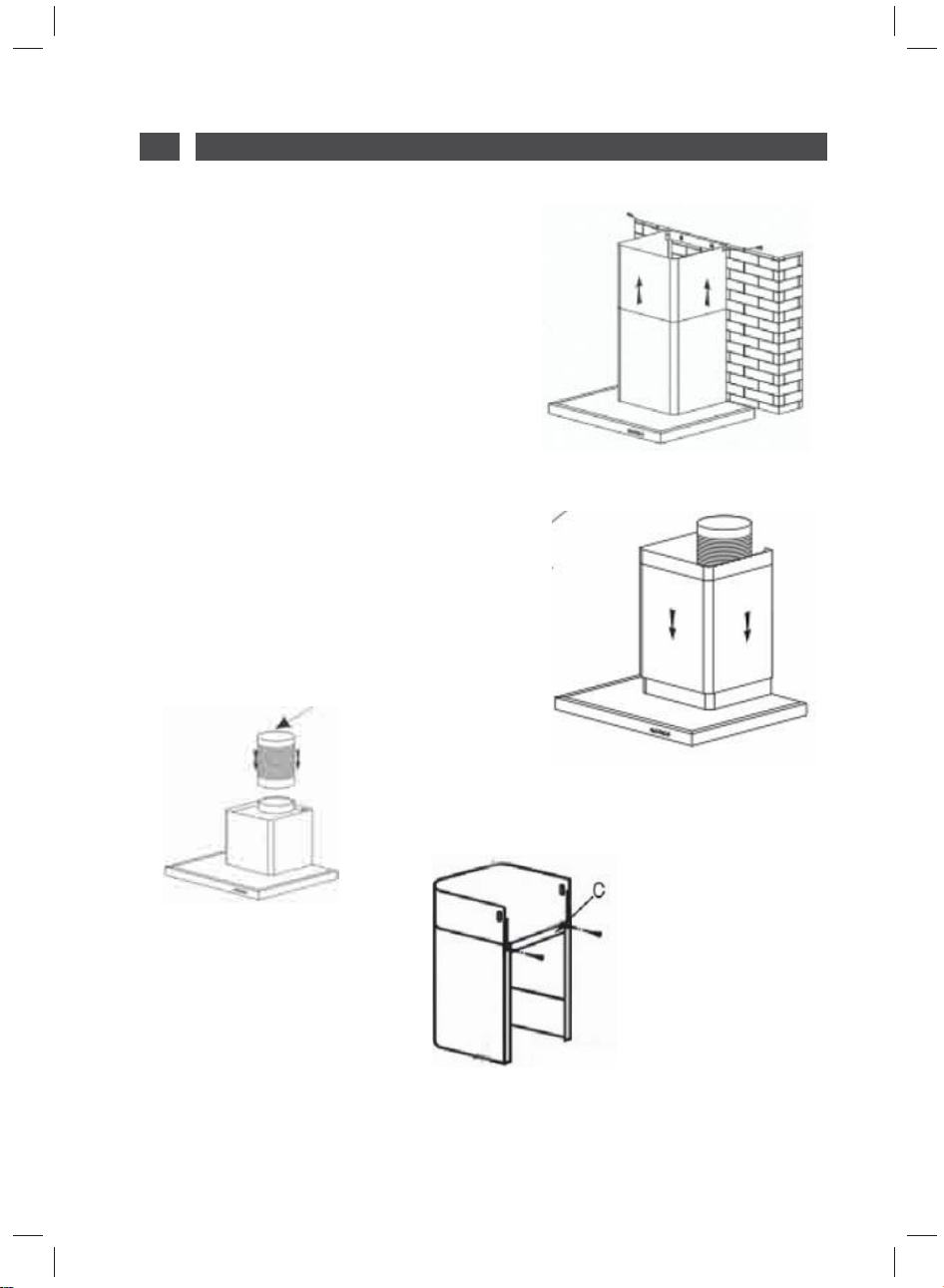

• Montage de la cheminée
º Evacuation extérieure _____________________________________
º Recyclage _______________________________________________
3 / UTILISATION DE VOTRE APPAREIL

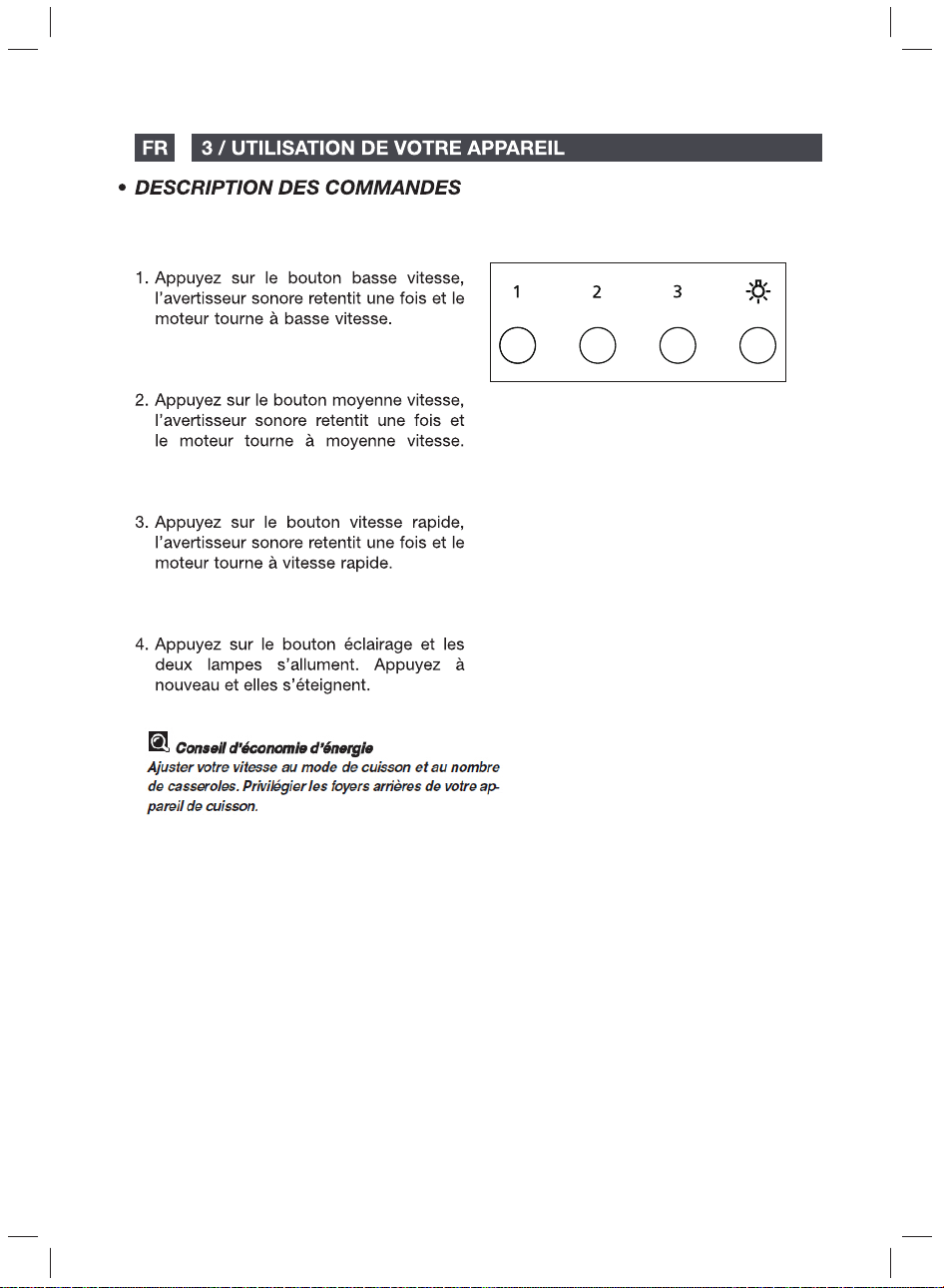

• Description des commandes __________________________________
4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

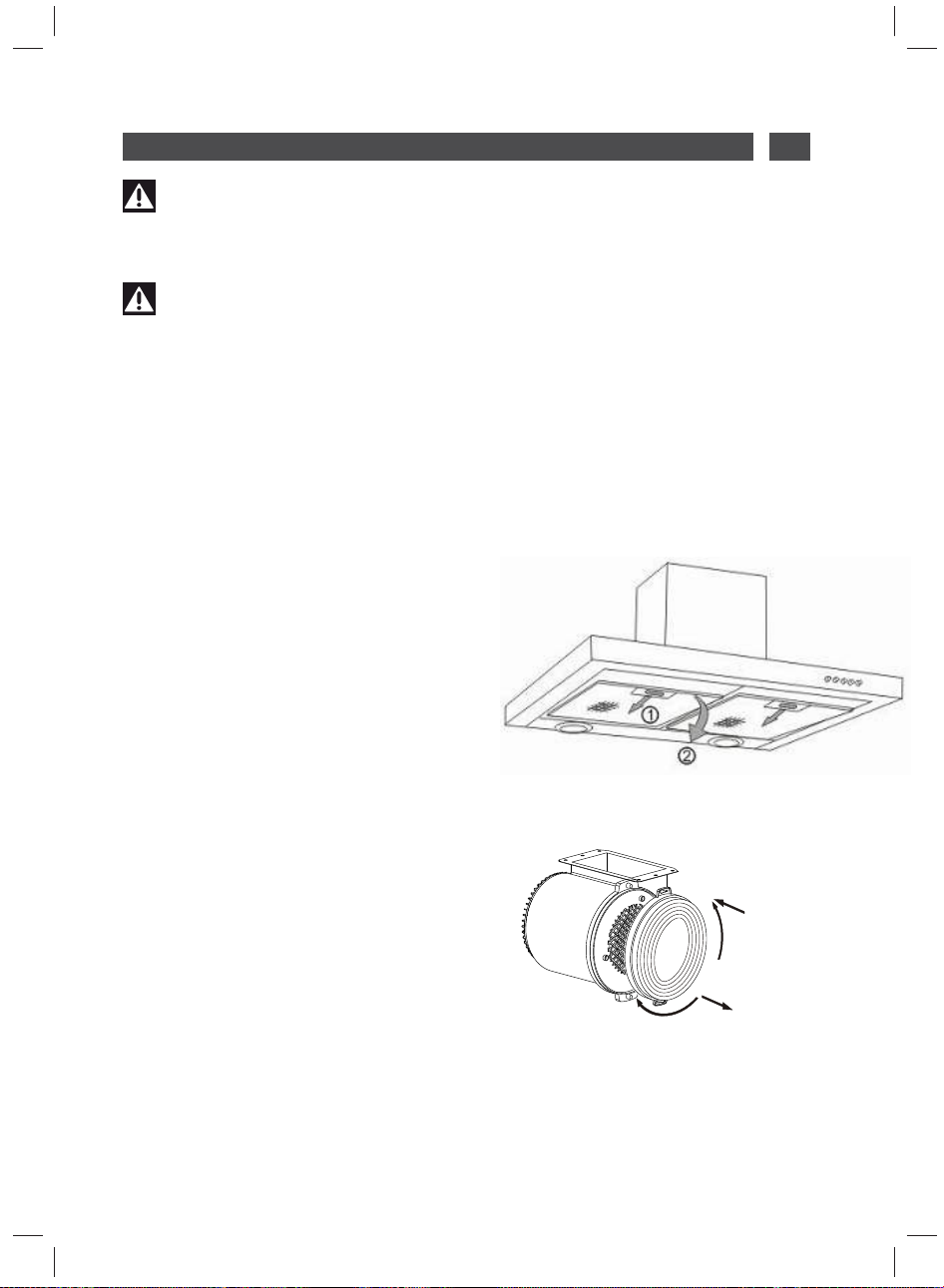

• Nettoyage des ltres cassettes ________________________________
• Changement du ltre charbon _________________________________
• Nettoyage de la surface extérieure _____________________________
• Changement de la lampe _____________________________________
• Entretenir votre appareil ______________________________________
5 / ANOMALIES DE FONCTIONNEMENT _____________________________
6 / SERVICE APRES-VENTE
• Interventions ________________________________________________
• Relations consommateurs ____________________________________
4
5
10
11
12
12
13
14
15
16
17
18
18
19
19
20
21
22
22

Sécurité et précautions importantes
Cette notice est également disponible sur le site
internet de la marque Sauter. Merci de prendre
connaissance de ces conseils avant d'installer
et d'utiliser votre appareil. Ils ont été rédigés
pour votre sécurité et celle d'autrui.Conservez
cette notice d'utilisation avec votre appareil. Si
l'appareil devait être vendu ou cédé à une autre
personne, assurez-vous que la notice d'utilis-
ation l'accompagne.
• Dans le souci d’une amélioration constante de
nos produits, nous nous réservons le droit
d’apporter à leurs caractéristiques techniques,
fonctionnelles ou esthétiques toutes modifica-
tions de leurs caractéristiques liées à l’évolution
technique.
• Afin de retrouver aisément les références de
votre appareil, nous vous conseillons de les
noter en page “Service et Relations Consom-
mateurs”.
5

Précautions importantes
1 / A L’ATTENTION DE L’UTILISATEUR FR

• Cet appareil a été conçu pour être utilisé par
des particuliers dans leur lieu d'habitation. Ne
l'utilisez pas à des fins commerciales ou indus-
trielles ou pour d'autres buts que celui pour
lequel il a été conçu.
• A la réception de l'appareil, déballez-le ou
faites le déballer immédiatement. Vérifiez son
aspect général. Faites les éventuelles réserves
par écrit sur le bon de livraison dont vous
gardez un exemplaire.
• Cet appareil peut être utilisé par des enfants
d’au moins8 ans et par des personnes ayant des
capacités physiques, sensorielles, ou mentales
réduites ou dénuées d’expérience ou de con-
naissance, s’ils (si elles) sont correctement
surveillé(e)s ou si des instructions relatives à
l’utilisation de l’appareil en toute sécurité leur
ont été données et si les risques encourus ont
été appréhendés. Les enfants ne doivent pas
jouer avec l’appareil. Le nettoyage et l’entretien
par l’usager ne doivent pas être effectués par
les enfants sans surveillance.
• Attention : Les parties accessibles de cet ap-
pareil peuvent devenir chaudes lorsqu’il est
utilisé avec des appareils de cuisson.
6

Risques électriques
• Avant d’accéder aux bornes de raccordement,
tous les circuits d’alimentation doivent être dé-
connectés. Si le câble d’alimentation est endo -
magé, il doit être remplacé par le fabricant, son
service après-vente ou une personne de quali-
fication similaire afin d’éviter un danger.
• La déconnexion peut être obtenue en prévoy-
ant une fiche de prise de courant accessible ou
en incorporant un interrupteur dans les canalis-
ations fixes conformément aux règles d’installa-
tion.
• Ne modifiez pas ou n'essayez pas de modifier
les caractéristiques de cet appareil. Cela
représenterait un danger pour vous.
• Les réparations doivent être exclusivement
effectuées par un spécialiste agréé.
• Débranchez toujours la hotte avant de
procéder à son nettoyage ou à son entretien.
• N'utilisez jamais d'appareils à vapeur ou à
haute pression pour nettoyer votre appareil
(exigences relatives à la sécurité électrique).
Risques d’asphyxie
• Les réglementations concernant l’évacuation
de l’air doivent être respectées. L’air ne doit pas
être envoyé dans un conduit utilisé pour
7

évacuer les fumées d’appareils utilisant du gaz
ou un autre combustible (ne s’applique pas
aux appareils qui renvoient uniquement l’air
dans la pièce).
• Une ventilation convenable de la pièce doit
être prévue lorsqu’une hotte de cuisine est utili -
sée simultanément avec des appareils utilisant
du gaz ou un autre combustible (ne s’applique
pas aux appareils qui renvoient uniquement l’air
dans la pièce).
Risques d’incendie
• Il est interdit de flamber des aliments ou de
faire fonctionner des foyers gaz sans récipients
de cuisson, au dessous de la hotte (les
flammes aspirées risqueraient de détériorer
l'appareil).
• Les fritures effectuées sous l'appareil doivent
faire l'objet d'une surveillance constante. Les
huiles et graisses portées à très haute tempéra--
ture peuvent prendre feu.
• Respectez la fréquence de nettoyage et de
remplacement des filtres. L'accumulation de
dépôts de graisse risque d'occasionner un
incendie.
•Le fonctionnement au dessus d'un foyer à
combustible (bois, charbon…) n'est pas
1 / A L’ATTENTION DE L’UTILISATEUR FR
8

autorisé.
• Lorsque la hotte de cuisine est placée au
dessus d’un appareil à gaz, la distance mini-
male entre le dessus de la table et le dessous
de la hotte doit être d’au moins 70 cm. Si les
instructions de la table de cuisson installée
sous la hotte spécifient une distance plus
grande que 70 cm, celle-ci doit être prise en
compte.
9

1 / A L’ATTENTION DE L’UTILISATEUR FR
Attention
L’installation est réservée aux installateurs et techniciens qualifiés.
Attention
Avant la première utilisation du filtre cassette, retirez le film de protection.
• RESPECT DE L’ENVIRONNEMENT
— Les matériaux d’emballage de cet appareil sont recyclables. Participez à leur recyclage
et contribuez ainsi à la protection de l’environnement en les déposant dans les conteneurs
municipaux prévus à cet effet.
— Votre appareil contient également de nombreux matériaux recyclables. Il est donc mar-
qué de ce logo an de vous indiquer que les appareils usagés ne doivent pas
être mélangés avec d’autres déchets. Le recyclage des appareils qu’organise
votre fabricant sera ainsi réalisé dans les meilleures conditions, conformé-
ment à la directive européenne 2002/96/CE sur les déchets d’équipements
électriques et électroniques.
Adressez vous à votre mairie ou à votre revendeur pour connaître les points
de collecte des appareils usagés les plus proches de votre domicile.
— Nous vous remercions pour votre collaboration à la protection de
l’environnement.


1 / A L’ATTENTION DE L’UTILISATEURFR

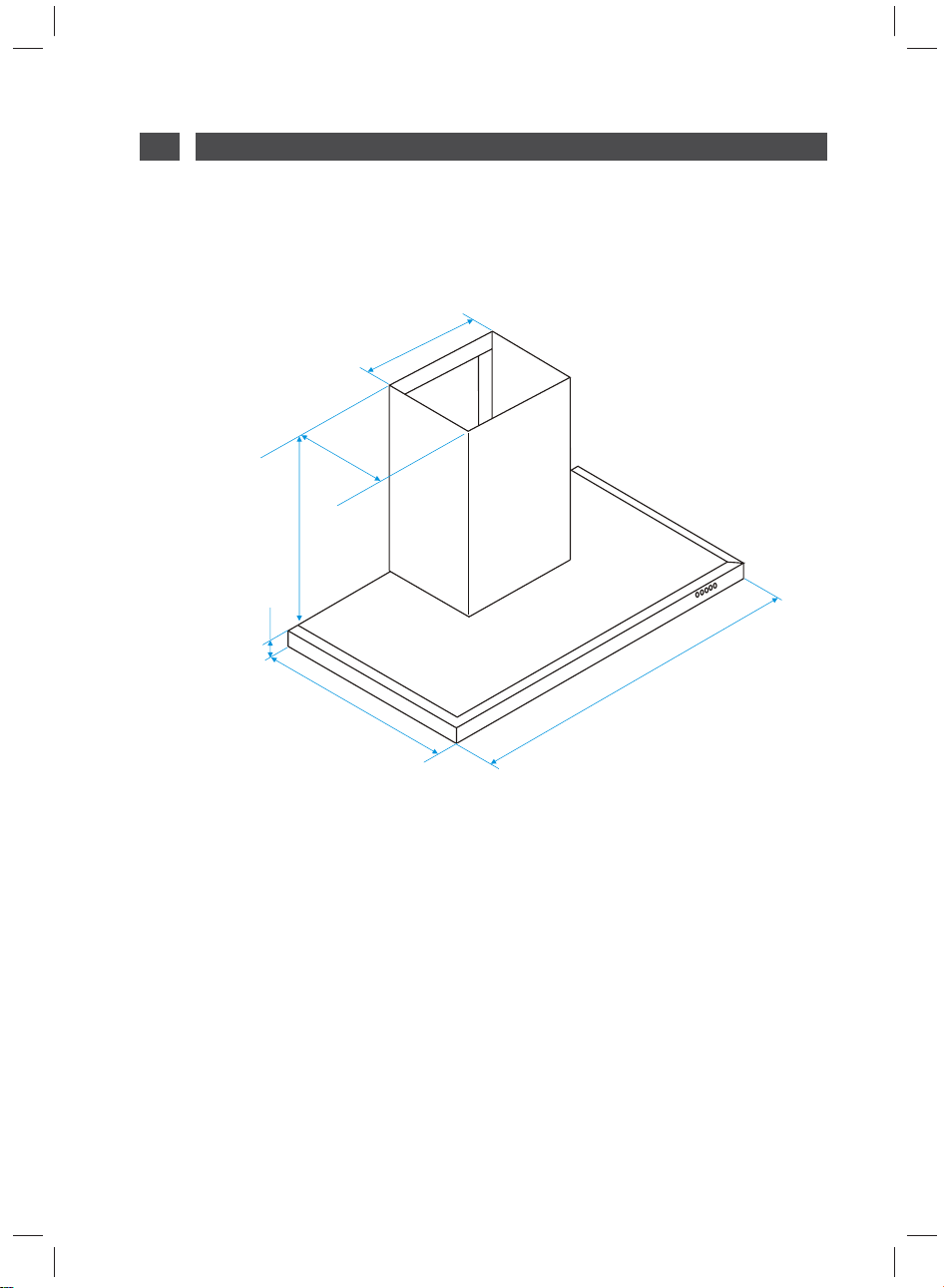

• DESCRIPTION DE VOTRE APPAREIL
500-980mm
40mm
6mm27
900mm
3 0 m m3
500m m
1

2 / INSTALLATION DE VOTRE APPAREIL FR
• UTILISATION EN VERSION
EVACUATION
• UTILISATION EN VERSION
RECYCLAGE
Vous possédez une sortie vers l’extérieur
(fig. 1)
Votre hotte peut être raccordée sur celle-ci
par l’intermédaire d’une gaine d’évacuation
(minimum Ø 125 mm, émaillée, en alu,
exible ou en matière ininammable). Si
votre gaine est inférieure à 125 mm de
diamètre, passez obligatoirement en
mode recyclage.
Vous ne possédez pas de sortie vers l’extérieur
(fig. 2)
Tous nos appareils ont la possibilité de
fonctionner en mode recyclage.
Dans ce cas, ajoutez un ltre à charbon actif
qui retiendra les odeurs.
(voir Chapitre 4: Changement du ltre
charbon)
— L’appareil doit être débranché pendant l’installation ou dans l’éventualité d’une
intervention.
— Vériez que la tension du réseau correspond à la tension mentionnée sur la plaque
signalétique située à l’intérieur de la hotte.
— Si l’installation électrique de votre habitation nécessite une modication pour le
branchement de votre appareil, faites appel à un électricien qualié.
— Si la hotte est utilisée en version évacuation, ne raccordez pas l’appareil à un conduit
d’évacuation de fumées de combustion (chaudière, cheminée, etc…) ou à une VMC
(ventilation mécanique contrôlée.
— Le conduit d’évacuation, quel qu’il soit ne doit pas déboucher dans les combles.
— Installez la hotte à une distance de sécurité d’au moins 70cm d’un plan de cuisson
électrique, gaz ou mixte.
fig. 1
fig. 2
1

2 / INSTALLATION DE VOTRE APPAREILFR
Attention
Este aparato se suministra con un
cable Cet appareil est livré avec un câble
d’alimentation H 05 VVF à 3 conducteurs de
0,75 mm2(neutre, phase et terre). Il doit être
branché sur réseau 220-240 V monophasé
par l’intermédiaire d’une prise de courant
normalisée CEI 60083 qui doit rester
accessibleaprèsinstallation,conformément
aux règles d’installation.
Notreresponsabilité ne saurait être engagée
en cas d’accident consécutif à une mise à
la terre inexistante ou incorrecte. Le fusible
de votre installation doit être de 10 ou 16 A.
Si le câble d’alimentation est endommagé,
faites appel au service aprèsvente afin
d’éviter un danger.
Attention
Si l’installation électrique de votre
habitation nécessite une modification pour
le branchement de votre appareil, faites
appel à un électricien qualifié.
Attention
Si la hotte présente une quelconque
anomalie, débranchez l’appareil ou enlevez
le fusible correspondant à la ligne de
branchement de l’appareil.
• RACCORDEMENT ELECTRIQUE
Lors de l’installation et des opérations
d’entretien, l’appareil doit être débranché
du réseau électrique, les fusibles doivent
être coupés ou retirés.
Le raccordement électrique est à réaliser
avant la mise en place de l’appareil dans le
meuble.
Vériez que:
— la puissance de l’installation est
sufsante,
— les lignes d’alimentation sont en bon
état
— le diamètre des ls est conforme aux
règles d’installation.
1

• MONTAGE DE LA HOTTE
2 / INSTALLATION DE VOTRE APPAREIL FR
Attention
L’installation doit être conforme aux
règlements en vigueur pour la ventilation
des locaux. En France, ces règlements
sont indiqués dans le DTU 61.1 du CSTB.
En particulier, l’air évacué ne doit pas
être envoyé dans un conduit utilisé pour
évacuer les fumées d’appareils utilisant
du gaz ou autre combustible. L’utilisation
de conduits désaffectés ne peut se
faire qu’après accord d’un spécialiste
compétent.
La distance minimale entre le plan de
cuisson et la partie la plus basse de la hotte
doit être de 70 cm. au minimum. Si les
instructions de la table de cuisson installée
sous la hotte spécient une distance plus
grande que 70 cm, celle-ci doit être prise
en compte.

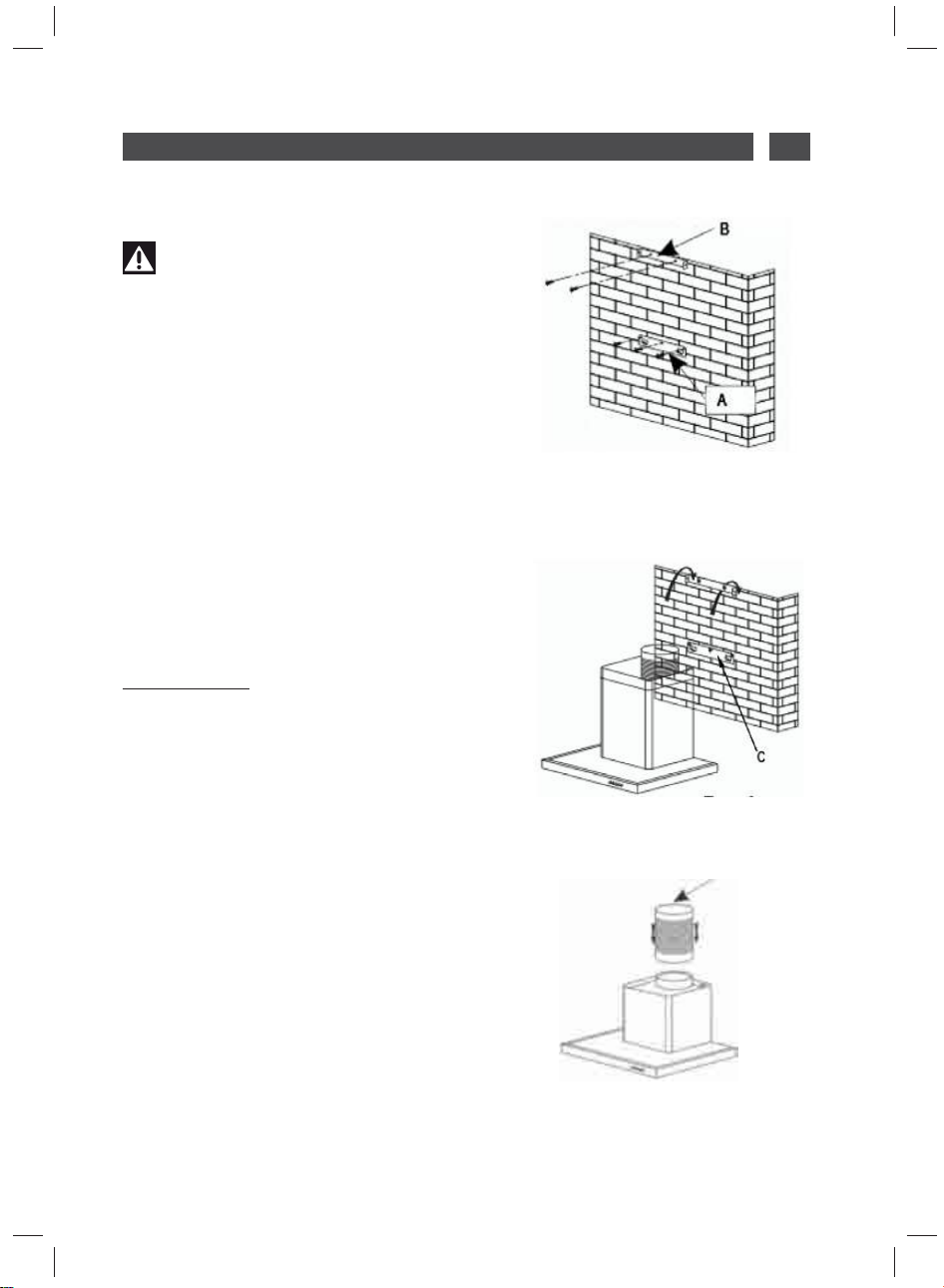

Fixation au mur :
— Tracez une ligne sur le mur, centré et à la
verticale de votre plan de cuisson.
— Tracez sur le mur les 3 trous que
vous devez percer en utilisant le crochet
de suspension de la hotte fourni et en
respectant la distance conseillée (pièce A
g. 1).
— Percez les 3 trous de 8mm à
l’emplacement adéquat et insérez les
chevilles.
— Avant de raccorder la hotte, monter le
clapet anti-retour sur la sortie moteur.
— Fixez le support de xation de la hotte
en veillant à ce qu’il soit parfaitement de
niveau (pièce A g. 1).
— Fixez la gaine extensible d’évacuation
(non fournie) sur la sortie moteur sans gêner
le mouvement du clapet anti-retour (g. 3).
— Posez et xez le corps de la hotte sur ce
support avec les vis prévues en dotation
(g. 2).
Fig. 2
Fig. 3
Fig. 1
1

2 / INSTALLATION DE VOTRE APPAREILFR
• MONTAGE DE LA CHEMINEE
• Evacuation extérieure
— Calculez la hauteur nale pour xer
l’étrier en U de support de la cheminée
(pièce B g. 1).
— Tracez les 2 trous à l’endroit adapté.
— Percez les 2 trous de 8mm et xez
l’étrier de support de la cheminée en
faisant attention qu’il soit bien dans l’axe
de la hotte (pièce B g. 1).
— Fixez l’étrier plat à l’arrière de la
cheminée inférieure.
— Posez les 2 cheminées sur la hotte
(g. 5).
— Raccordez la gaine à la sortie de l’air
vers l’extérieur.
— Effectuez le raccordement électrique de
la hotte au moyen du câble d’alimentation.
— Soulever la cheminée supérieure
jusqu’au plafond et la xer à l’étrier à l’aide
des vis.
Fig. 6
Fig. 5
Fig. 4
Fig. 3
1

2 / INSTALLATION DE VOTRE APPAREIL FR
• Recyclage
— Calculez la hauteur nale pour xer
l’étrier de support de la cheminée.
— Tracez les 2 trous à l’endroit adapté.
— Percez les 2 trous de 8mm et xez l’étrier
de support de la cheminée en faisant attention
qu’il soit bien dans l’axe de la hotte.
— Fixez l’étrier plat à l’arrière de la cheminée
inférieure.
— Installer l’adaptateur de gaine sur le
déecteur (g. 8).
— Raccordez la gaine extensible au
déecteur.
— Posez la cheminée composée de 2
parties sur la hotte (g. 5).
— Installer le déecteur (g. 8) dans la
cheminée supérieure au niveau des ouïes
d’aération (g. 6).
— Effectuez le raccordement électrique de
la hotte au moyen du câble d’alimentation.
— Soulevez la cheminée supérieure
jusqu’au plafond et la xer à l’étrier à l’aide
des 2 vis.
Fig. 8
Fig. 6
Fig. 5
Fig. 4
Attention
Ne pas utiliser d’outils pour enlever le film de protection transperant sur les parois.
Conseil
Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement
à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la
longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient
d’assurer une arrivée d’air frais suffisante pour éviter de mettre la pièce en dépression.
1

Boutons-électroniques
à nouveau sur le bouton pour arrêter le
moteur
Appuyer
à nouveau sur le bouton pour arrêter le
moteur
Appuyer
1
Appuyer à nouveau sur le bouton pour
arrêter le moteur
Basse Moyenne Rapide Eclairage

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL FR
• NETTOYAGE DES FILTRES
CASSETTES
• CHANGEMENT DU FILTRE
CHARBON
Ils doivent être nettoyés toutes les 30
heures d’utilisation environ ou une fois
par mois minimum. Ce nettoyage peut
être effectué dans votre lave-vaisselle en
position verticale.
Utilisez une brosse, de l’eau chaude et un
détergent doux. Rincez-les et séchez-les
soigneusement avant de les remettre en
place.
• Démontage du filtre cassette
— Pivotez la poignée intégrée du ltre
cassette.
— Basculez le ltre cassette vers le bas.
Remplacez-le toutes les 120 heures
d’utilisation environ.
— Retirez les ltres cassettes.
— Tourner le ltre charbon pour le retirer.
— Faire l’opération inverse pour remettre un
nouveau ltre.
— Remettre les ltres cassettes.
Attention
Débranchez l’appareil avant de procéder à l’entretien et au nettoyage de l’appareil.
Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon
rendement et de durabilité.
Attention
Le non-respect des instructions de nettoyage de l’appareil et des filtres peut
occasionner des incendies. Veuillez respecter strictement les consignes d’entretien.
Ouvert
Fermé
1

1

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL FR
• ENTRETENIR VOTRE APPAREIL
Pour préserver votre appareil, nous vous recommandons d’utiliser les produits d’entretien
Clearit.
L’expertise des professionnels
au service des particuliers
Clearit vous propose des produits professionnels et des solutions adaptées pour l’entretien
quotidien de vos appareils électroménagers et de vos cuisines.
Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de
produits accessoires et consommables.
ENTRETIEN... COMMENT PROCEDER ?
PRODUITS/ACCESSOIRES
A UTILISER
Enveloppe et
accessoires
Filtre cassette
Filtre charbon actif
N’utilisez jamais de
tampons métalliques, de
produits abrasifs ou de
brosses trop dures.
Ce filtre retient les vapeurs
grasses et les poussières.
Il est l’élément assurant
une part importante de
l’efficacité de votre hotte.
Dans le cas de taches
persistantes, utilisez une
crème non abrasive, puis
rincez à l’eau claire.
Ce filtre retient les odeurs et
doit être changé au moins
tous les ans en fonction de
votre utilisation.
Commandez ces filtres
chez votre revendeur (sous
la référence indiquée sur
la plaque signalétique
située à l’intérieur de la
hotte) et notez la date de
changement.
Pour nettoyer la
carrosserie et le hublot
d’éclairage, utilisez
exclusivement des
nettoyants ménagers du
commerce dilués dans de
l’eau, puis rincez à l’eau
claire et essuyez avec un
chiffon doux.
Avec un nettoyant
ménager du commerce,
puis rincez abondamment
et séchez. Ce nettoyage
peut être effectué dans
votre lave-vaisselle en
position verticale (ne pas
mettre en contact avec
de la vaisselle sale ou des
couverts en argent).
Attention
Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise,
soit en actionnant le disjoncteur.

