GUIDE D'INSTALLATION ET D'UTILISATION
Hotte décor

Chère Cliente, Cher Client,
Vous venez d'acquérir une hotte SAUTER et nous vous en remercions.
C'est pour vous que nous avons conçu cette nouvelle génération d'appareils pour
vous permettre jour après jour d'exercer sans retenue vos talents de chef et votre
créativité, pour vous faire plaisir et faire plaisir à vos amis et votre famille.
Votre nouvelle hotte SAUTER s'intègrera harmonieusement dans votre cuisine et
alliera parfaitement facilité d'utilisation et performances d'aspiration.
Vous trouverez également dans la gamme des produits SAUTER, un vaste choix de
fours, de fours à micro-ondes, de tables de cuisson, de lave-vaisselle, et de réfrigé-
rateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte SAUTER.
Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigen-
ces vis à vis de nos produits, notre service consommateurs est à votre disposition
et à votre écoute pour répondre à toutes vos questions ou suggestions (coordon-
nées à la fin de ce livret).
Et connectez-vous aussi sur notre site www.sauter-electromenager.com
où vous
trouverez nos dernières innovations ainsi que des informations utiles et complé-
mentaires.
SAUTER
Nous cuisinons si bien Ensemble
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs carac-
téristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.
Important : Avant de mettre votre appareil en route, veuillez lire attentivement ce
guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son
fonctionnement.
2

FR
Dans le souci d’une amélioration constante de nos produits, nous nous réservons le
droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques
toutes modifications liées à leur évolution.
Important :
Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide
d’installation et d’utilisation afin de vous familiariser plus rapidement avec son
fonctionnement.
FR 3
EN 20
3

• Changement de l’ampoule ____________________________________ 15
14
14
• Nettoyage et entretien de l’appareil ____________________________ 16
5 / ANOMALIES DE FONCTIONNEMENT _____________________________ 17
6 / SERVICE APRES-VENTE
• Interventions ________________________________________________ 18
• Relations consommateurs ____________________________________ 18

1 / A L’ATTENTION DE L’UTILISATEUR
• Consignes de sécurité _______________________________________ 5
• Respect de l’environnement __________________________________ 9
• Description de votre appareil __________________________________ 10
2 / INSTALLATION DE L’APPAREIL
• Respect de l’environnement __________________________________ 11
3 / MODE D’EMPLOI
• Utilisation de la hotte aspirante ________________________________ 13
4 / NETTOYAGE ET ENTRETIEN DE L’APPAREIL
4

Sécurité et précautions importantes
Cette notice est également disponible sur le site
internet de la marque Sauter.Merci de prendre
connaissance de ces conseils avant d'installer
et d'utiliservotre appareil. Ils ont été rédigés
pour votre sécurité et celle d'autrui.Conservez
cette notice d'utilisation avec votre appareil. Si
l'appareil devait êtrevendu ou cédé à une autre
personne, assurez-vous que la notice
d'utilisationl'accompagne.
• Dans le souci d’une amélioration constante de
nos produits, nous nous réser-vons le droit
d’apporter à leurs caractéristiques techniques,
fonctionnelles ouesthétiques toutes modifica-
tions de leurs caractéristiques liées à
l’évolutiontechnique.
• Afin de retrouver aisément les références (1.0)
de votre appareil, nous vousconseillons de les
noter en page “Service et Relations Consom-
mateurs”.

5

Risques électriques
• Avant d’accéder aux bornes de raccordement,
tous les circuits d’alimenta-tion doivent être dé-
connectés. SI le câble d’alimentation est endo-
magé, il doitêtre remplacé par le fabricant, son
service après-vente ou une personne dequali-
facation similaire afin d’éviter un danger.
• La déconnexion peut être obtenue en prévoy-
ant une fiche de prise de cou-rant accessible ou
en incorporant un interrupteur dans les canali-
sations fixesconformément aux règles
d’installation.
• Ne modifiez pas ou n'essayer pas de modifier
les caractéristiques de cetappareil. Cela
représenterait un danger pour vous.
• Les réparations doivent être exclusivement
effectuées par un spécialisteagréé.
• Débranchez toujours la hotte avant de
procéder à son nettoyage ou à sonentretien.
• N'utilisez jamais d'appareils à vapeur ou à
haute pression pour nettoyer votreappareil
(exigences relatives à la sécurité électrique).
Risques d’asphyxie
• Les réglementations concernant l’évacuation
de l’air doivent être respectées.L’air ne doit pas
être envoyé dans un conduit utilisé pour
1 / A L’ATTENTION DE L’UTILISATEUR FR
6

évacuer les fuméesd’appareils utilisant du gaz
ou un autre combustible (ne s’applique pas
auxappareils qui renvoient uniquement l’air
dans la pièce).
• Une ventilation convenable de la pièce doit
être prévue lorsqu’une hotte decuisine est utili-
sée simultanément avec des appareils utilisant
du gaz ou unautre combustible (ne s’applique
pas aux appareils qui renvoient uniquementl’air
dans la pièce).
Risques d’incendie
• Il est interdit de flamber des aliments ou de
faire fonctionner des foyers gazsans récipients
de cuisson, au dessous de la hotte (les
flammes aspirées ris-queraient de détériorer
l'appareil).
• Les fritures effectuées sous l'appareil doivent
faire l'objet d'une surveillanceconstante. Les
huiles et graisses portées à très haute tempéra-
ture peuventprendre feu.
• Respectez la fréquence de nettoyage et de
remplacement des filtres.L'accumulation de
dépôts de graisse risque d'occasionner un
incendie.
•Le fonctionnement au dessus d'un foyer à
combustible (bois, charbon…) n'estpas
1 / A L’ATTENTION DE L’UTILISATEURFR
7

autorisé.
• Lorsque la hotte de cuisine est placée au
dessus d’un appareil à gaz, la dis-tance mini-
male entre le dessus de la table et le dessous
de la hotte doit êtred’au moins 70 cm. Si les
instructions de la table de cuisson installée
sous lahotte spécifient une distance plus
grande que 70 cm, celle-ci doit être priseen
compte.
1 / A L’ATTENTION DE L’UTILISATEUR FR
8

Attention
L’installation est réservée aux installateurs et techniciens qualifiés.
Attention
Avant la première utilisation du filtre cassette, retirez le film de protection.
• RESPECT DE L’ENVIRONNEMENT
— Les matériaux d’emballage de cet appareil sont recyclables. Participez à leur recyclage
et contribuez ainsi à la protection de l’environnement en les déposant dans les conteneurs
municipaux prévus à cet effet.
— Votre appareil contient également de nombreux matériaux recyclables. Il est donc mar-
qué de ce logo an de vous indiquer que les appareils usagés ne doivent pas
être mélangés avec d’autres déchets. Le recyclage des appareils qu’organise
votre fabricant sera ainsi réalisé dans les meilleures conditions, conformé-
ment à la directive européenne 2002/96/CE sur les déchets d’équipements
électriques et électroniques.
Adressez vous à votre mairie ou à votre revendeur pour connaître les points
de collecte des appareils usagés les plus proches de votre domicile.
— Nous vous remercions pour votre collaboration à la protection de
l’environnement.
9
1 / A L’ATTENTION DE L’UTILISATEURFR

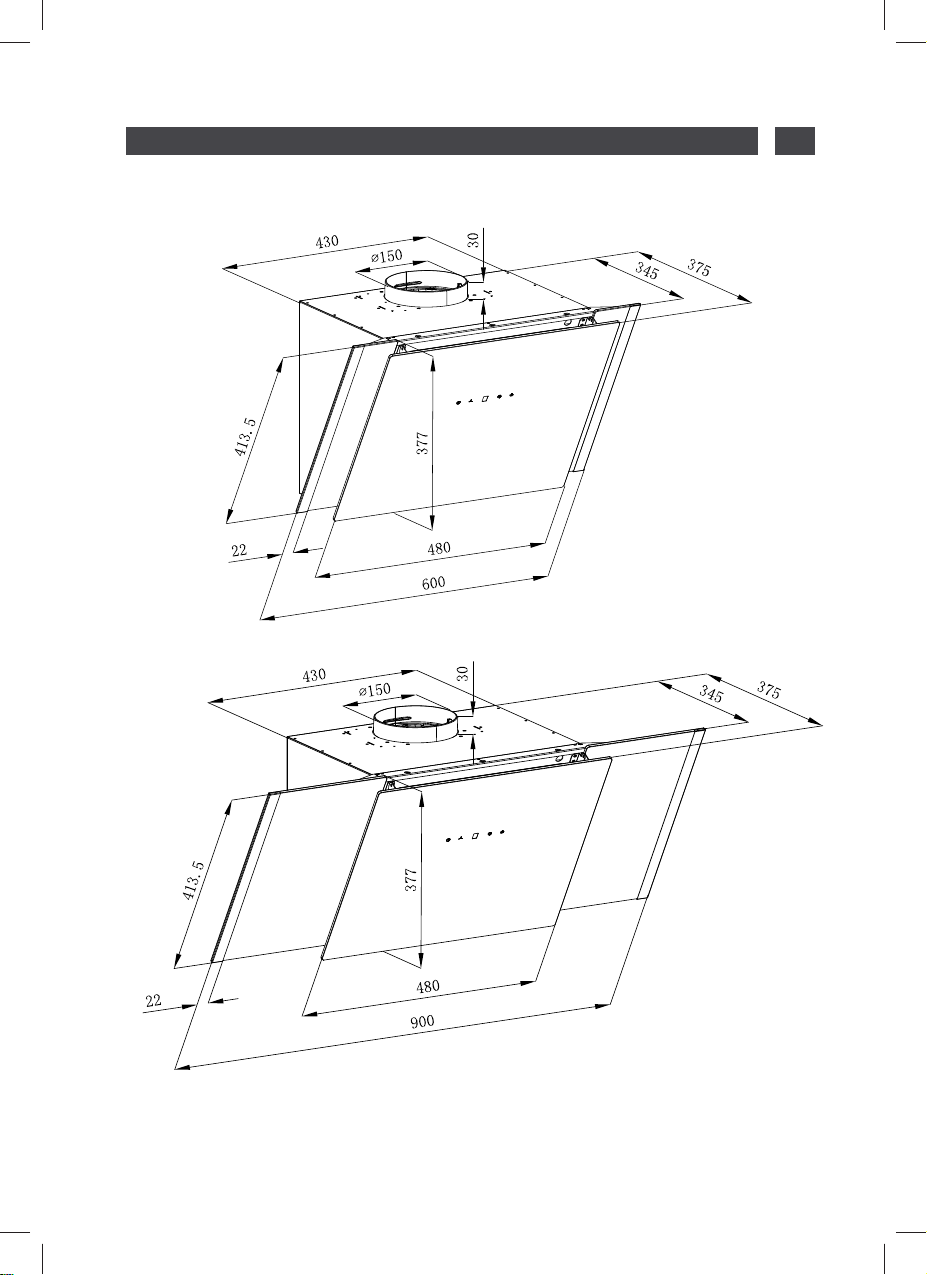

• DESCRIPTION DE VOTRE APPAREIL
10
1 / A L’ATTENTION DE L’UTILISATEUR FR

— Veillez à respecter un écart minimum
de 35-50 cm (14-20 pouces) entre la table
de cuisson et la hotte aspirante, pour un
rendement d’aspiration performant. Voir
Image 1.
Droit
•RESPECT DE L’ENVIRONNEMENT
50

Remarque
Les deux conduits d’évacuation de
l’air vers l’extérieur, de 6 mm de diamètre,
se trouvent à l’arrière de la carcasse.
Remarque
—Cet appareil doit être installé par un
électricien agréé ou du personnel qualifié.
— L’air vicié ne doit jamais être évacué
vers une cheminée en service rejetant des
fumées ou des gaz de combustion. Ne pas y
raccorder les conduits d’évacuation.
1. Percer quatre trous de 8 mm de diamètre
dans la position horizontale appropriée sur
la partie pleine du mur en fonction de
l’entraxe du trou de suspension à l’arrière
de la hotte. Voir Image 2.
2. Insérer les chevilles dans les trous que
vous avez percés pour le corps de la hotte,
Fixer les deux vis de soutien ST4 * 30 mm à
mi-chemin en les laissant à 2 mm du mur.
Voir Image 2.
3. Accrocher la hotte sur les vis de soutien.
Insérer les vis ST4 * 30 mm dans les trous
de sécurité et les xer complètement pour
vous assurer que la hotte est bien xée.
Remarque : Les deux évents de sécurité
sont positionnés sur la partie arrière, et ont
un diamètre de 6 mm. Voir Image 3.
4. Retirez le ltre aluminium an de placer
les ltres charbon de chaque côté du
moteur. Image 4.
11
FR
2*ST4mm*30mm
Fermer
Ouvrir

12

3 / UTILISATION DE VOTRE APPAREILFR
•DESCRIPTION DES COMMANDES
Marche / Arrêt
Conseil
Ajustez la vitesse au nombre de
casseroles. Privilégiez les foyers arrières
de votre appareil de cuisson.
•Appuyez sur le bouton pour
allumer et éteindre la hotte.
•Appuyez sur la touche pour
passer de la vitesse minimale à
moyenne à maximale. L’affichage
LED indique 1,2 et 3 respectivement.
•Appuyez sur la touche « Éclairage »
pour allumer les lampes. Appuyez à
nouveau sur cette même touche pour
éteindre l’éclairage.
•Si vous appuyez sur la touche
lorsque la hotte est allumée, la
fonction Arrêt automatique sera
activée. L’affichage LED indique le
compte à rebours de 9 à 0 : la hotte
s’arrêtera donc 9 min après. Pour
annuler cette fonction, appuyez sur le
bouton Minuterie.
13
8QHIRLVTXHODKRWWHDIRQFWLRQQpj
KDXWHYLWHVVHSHQGDQWVHSW
PLQXWHVHQFRQWLQXOHPRWHXUSDVVHUD
DXWRPDWLTXHPHQWHQYLWHVVHPR\HQQH

Fermer
Ouvrir
14

15
Le système d'éclairage ne peut pas être remplacé par l’utilisateur ; en cas de
dysfonctionnement, contacter le service d’assistance.

• ENTRETENIR L’APPAREIL
Pour préserver votre appareil, nous vous recommandons d’utiliser les produits d’entretien
Clearit.
L’expertise des professionnels
au service des particuliers
Clearit vous propose des produits professionnels et des solutions adaptées pour l’entretien
quotidien de vos appareils électroménagers et de vos cuisines.
Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de
produits accessoires et consommables.
ENTRETIEN QUE FAIRE
PRODUITS /
ACCESSOIRES À UTILISER
Enveloppe et accessoires
Filtre à graisse
Filtre à charbon actif
N’utilisez jamais de
tampons métalliques, de
produits abrasifs ou de
brosses trop dures.
Ce filtre retient les vapeurs
grasses et les poussières.
Il est l’élément assurant
une part importante de
l’efficacité de votre hotte.
Dans le cas de taches
persistantes, utilisez une
crème non abrasive, puis
rincez à l’eau claire.
Ce filtre retient les odeurs
et doit être changé au
moins une fois par an en
fonction de votre utilisation.
Commandez ces filtres
chez votre revendeur (sous
la référence indiquée sur
la plaque signalétique
située à l’intérieur de la
hotte) et notez la date de
changement.
Pour nettoyer la
carrosserie et le hublot
d’éclairage, utilisez
exclusivement des
nettoyants ménagers du
commerce dilués dans de
l’eau, puis rincez à l’eau
claire et essuyez avec un
chiffon doux.
Utilisez un nettoyant
ménager du commerce,
puis rincez abondamment
et séchez. Ce nettoyage
peut être effectué dans
votre lave-vaisselle en
position verticale (ne pas
mettre en contact avec
de la vaisselle sale ou
des couverts en argent).
Attention :
Avant tout nettoyage et entretien, mettez d’abord la hotte hors tension, soit en
débranchant la prise de courant, soit en actionnant le disjoncteur/fusible.
4 / NETTOYAGE ET ENTRETIEN DE L’APPAREIL FR
16

5 / ANOMALIES DE FONCTIONNEMENTFR
SYMPTOMES SOLUTIONS
La hotte ne fonctionne pas...
La hotte a un rendement insuffisant...
La hotte s’est arrêtée au cours du
fonctionnement
Vérifiez que:
• il n’y a pas de coupure de courant.
• une vitesse a été effectivement
sélectionnée.
Vérifiez que:
• la vitesse moteur sélectionnée est
suffisante pour la quantité de fumée et
de vapeur dégagée.
• la cuisine est suffisamment aérée pour
permettre une prise d’air.
• le filtre à charbon n’est pas usagé
(hotte en version recyclage).
Vérifiez que:
• il n’y a pas de coupure de courant.
• le dispositif à coupure omnipolaire ne
s’est pas enclenché.
17

Service Après-Vente
ERVICE APRÈS-VENTE FR
RELATIONS CONSOMMATEURS
Pour en savoir plus sur nos produits vous pouvez consulter notre site : www.sauter.com
Vous pouvez nous contacter :
Via notre site, www.sauter.com, rubrique « CONTACT ».
Par e-mail a l’adresse suivante : [email protected]
Par courrier à l’adresse postale suivante :
Service Consommateurs SAUTER
5 av des Béthunes,
CS 69 526
95 060 CERGY PONTOISE CEDEX
Par téléphone du lundi au vendredi de 8h30 à 18h00 au
.
INTERVENTIONS
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque.
Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre
appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.
Pour obtenir un rendez-vous avec un technicien, vous pouvez nous contacter du lundi au samedi de 7h00 à 20h00 au :
PIÈCES D’ORIGINE
Lors d’une intervention, demandez l’utilisation exclusive de pièces détachées certifiées d’origine.
Service fourni par Brandt France Etablissement de Cergy, 5/7 avenue des Béthunes, 95310 Saint Ouen L’Aumône
SAS au capital social de 1.000.000 euros RCS Nanterre 801 250 531

18

FR
Symbole Valeur Unité
Marque
Référence du produit
Consommation annuelle d’énergie AEC 57.3 kWh/annum
Index d’efficacité énergétique EEi 52.8 -
Index d’efficacité fluidodynamique FDE 29.6 -
Index d’efficacité lumineuse LE 29.5 -
Index d’efficacité de filtration GFE 70.1 -
Facteur d’accroissement dans le temps f0.9 -
Débit d’air maximum de la hotte Qmax 704 m3/h
Débit d’air au point de rendement maximal QBEP 419 m3/h
Pression d’air au point de rendement maximal P BEP 420 P
Consommation d’énergie au point de rendement maximal W BEP 165.4 W
Consommation d’énergie du système d’éclairage W L4.1 W
Eclairement moyen du système d’éclairage E middle 121 Lux/W
Consommation d’énergie à l'arrêt P o-W
Consommation d’énergie en veille P s0.42 W
Débit d'air à la vitesse maximale en usage normal -316.8 m3/h
Débit d'air à la vitesse minimale en usage normal -225.8 m3/h
Débit d'air en mode intensif ou boost -703.8 m3/h
Emission acoustique à la vitesse maximale en usage normal -60 dB(LWA)
Emission acoustique à la vitesse minimale en usage normal -50 dB(LWA)
Emission acoustique en mode intensif -76 dB(LWA)
SAUTER
Cet appareil est conforme aux règlements délégués (UE) 65/2014 et 66/2014 de la Commission
Européenne, concernant les exigences d’écoconception et d’étiquetage énergétique des hottes
domestiques.
SHV9601B/SHV9901B
19

EN 18
As part of our commitment to constantly improving our products, we reserve the right
to make changes to them based on technical advances to their technical and functional
features and appearance.
Warning :
Before installing and using your appliance, please carefully read this Guide
to Installation and Use, which will allow you to quickly familiarise yourself with its
operation.
EN 20

20
