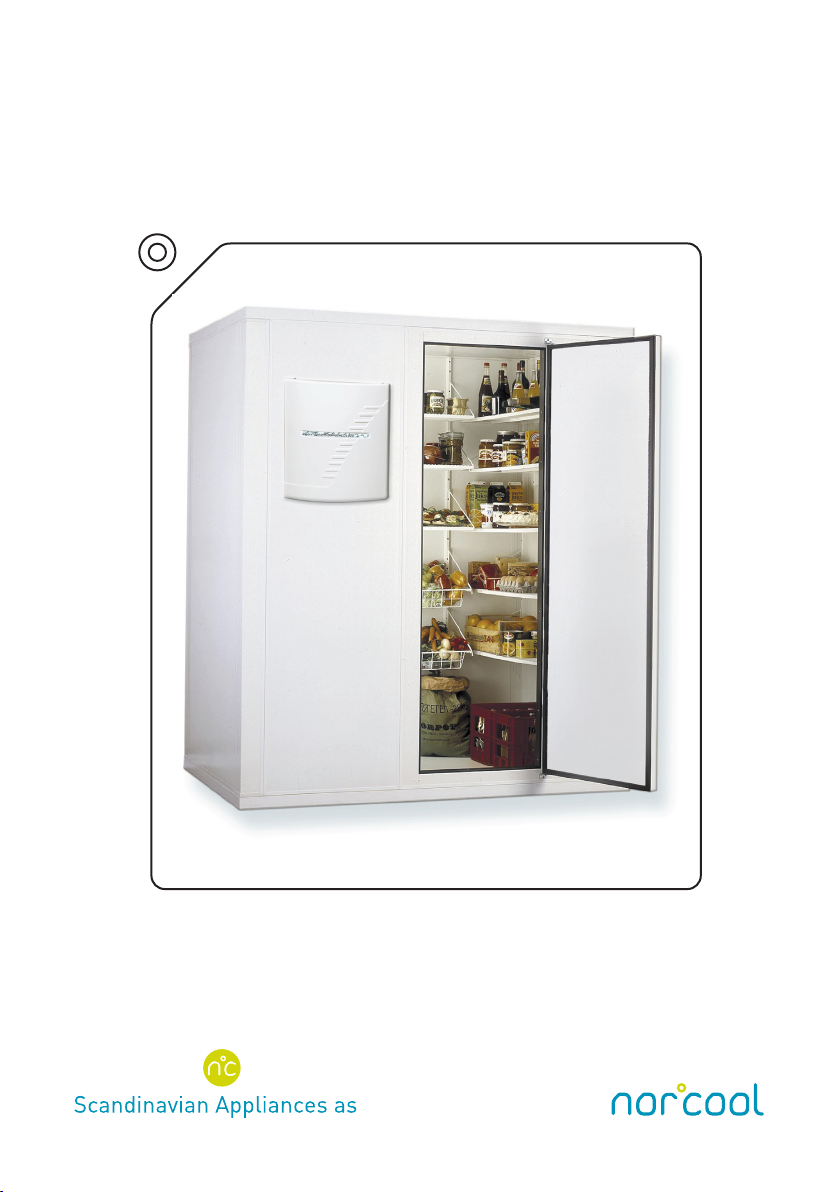

Scandinavian Appliances Norcool Element room User manual

Elementrom/Elementrum
Elementtihuone/Element room
Norsk Svensk Suomi English

Elementrom
1
Innhold
Produktinformasjon s 2
Viktig informasjon s 2
Mål s 2
Før montering s 2
Montering s 4
Vedlikehold s 6
Deponering av brukte produkter s 6
Leveringsbestemmelser s 7
Forbrukerkjøp s 7
Næringskjøp s 8

2
Produktinformasjon
Scandinavian Appliances AS tillbyr fire ulike monteringsferdige elementbaserte kjølerom.
Rommene leveres i energibesparende sandwichelemener og er enkelt å sette sammen.
Med et prefabrikert elementrom er du sikret mot fukstskader og kondens når det monteres
korrekt med en luftspaltemellom eksisterende gulv og vegger.
Elementrommet kan plasseres der det er ønskelig og takhøyden er minst 2,12 m; kjøkken,
vaskerom, bod eller kjeller. Det er viktig at gjennomsnittstemperaturen der rommet er plassert
ikke er lavere enn 10 °C og ikke overstiger 27 °C. Dette pga av at kjøleaggregatet er mest effektivt i
dette temperaturområdet.
Viktig informasjon
For å sikre riktig installasjon og bruk, og dermed forlenge produktets levetid, må du lese nøye
gjennom denne monterings- og bruksanvisningen før du går i gang med selve monteringen.
Produsenten overtar intet ansvar for skader som oppstår dersom anvisningene i monterings- og
bruksanvisningen ikke blir fulgt.
Scandinavian Appliances AS tar forbehold om eventuelle trykkfeil i denne monterings- og
bruksanvisningen og reserverer seg retten til å endre produktspesifikasjoner.
Mål
Elementrom Mål Høyde Volum Vekt Aggregat
A 120 x 120 cm 212 cm 2420l 190 kg Cu-350
B 120 x 180 cm 212 cm 3740l 240 kg Cu-350
C 180 x 180 cm 212 cm 5780l 315 kg Cu-450
D 220 x 180 cm 212 cm 7140l 375 kg Cu-450
Før montering
Sjekk for transportskader etter oppakking. Et skadet produkt må aldri tas i bruk.
Ta kontakt med leverandør ved skader og mangler.
Det anbefales alltid å kjøpe gulvelement, men dersom elementrommet skal stå på et isolert
betonggulv uten gulvvarme, trengs ikke elementgulv. Gulvet MÅ imidlertid ha fuktsperre slik at man
unngår kondens. Er det usikkerhet om gulvet har fuktsperre, velg gulvelement. Dette er også en
fordel dersom man en gang ønsker å flytte elementrommet til et annet sted.
For å få tilstrekkelig luftsirkulasjon er det viktig at det minst er 2 cm klaring mellom rommets og
elementrommets bakvegg.
For service, se våre nettsider www.norcool.no.

Elementrom
3

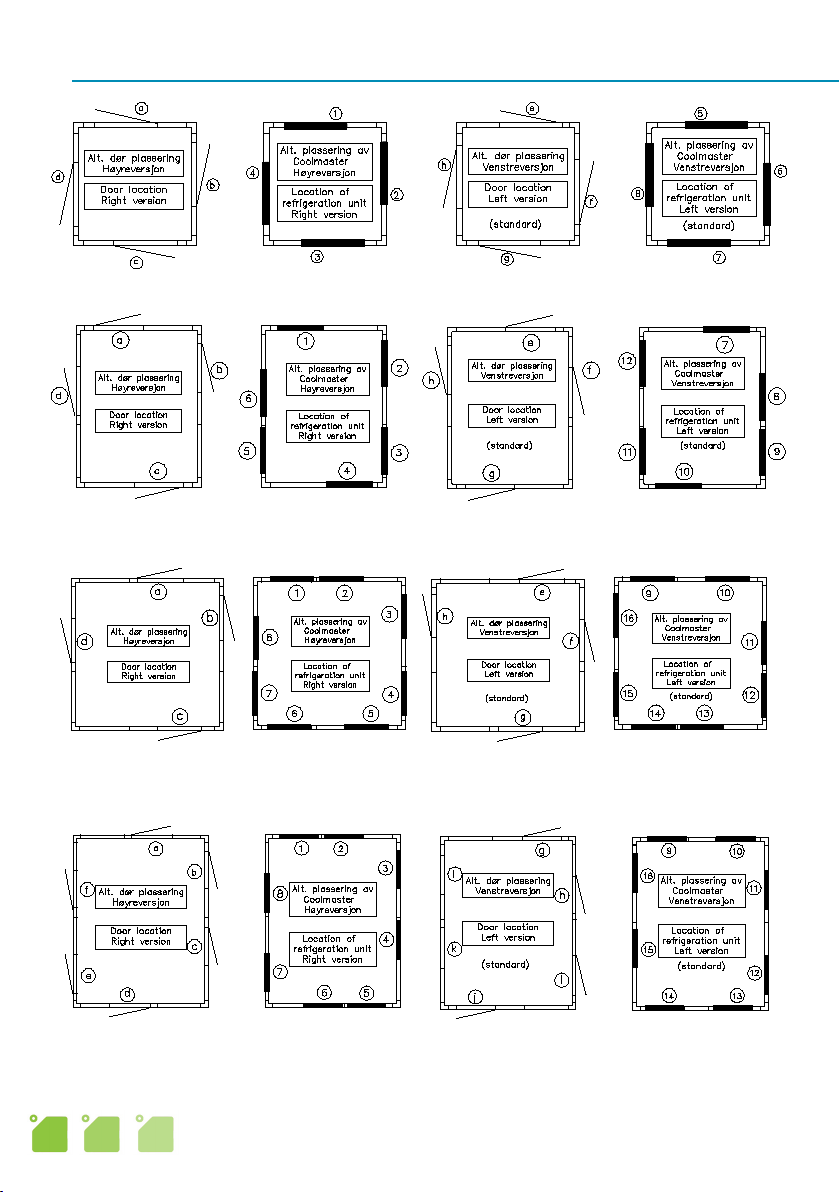

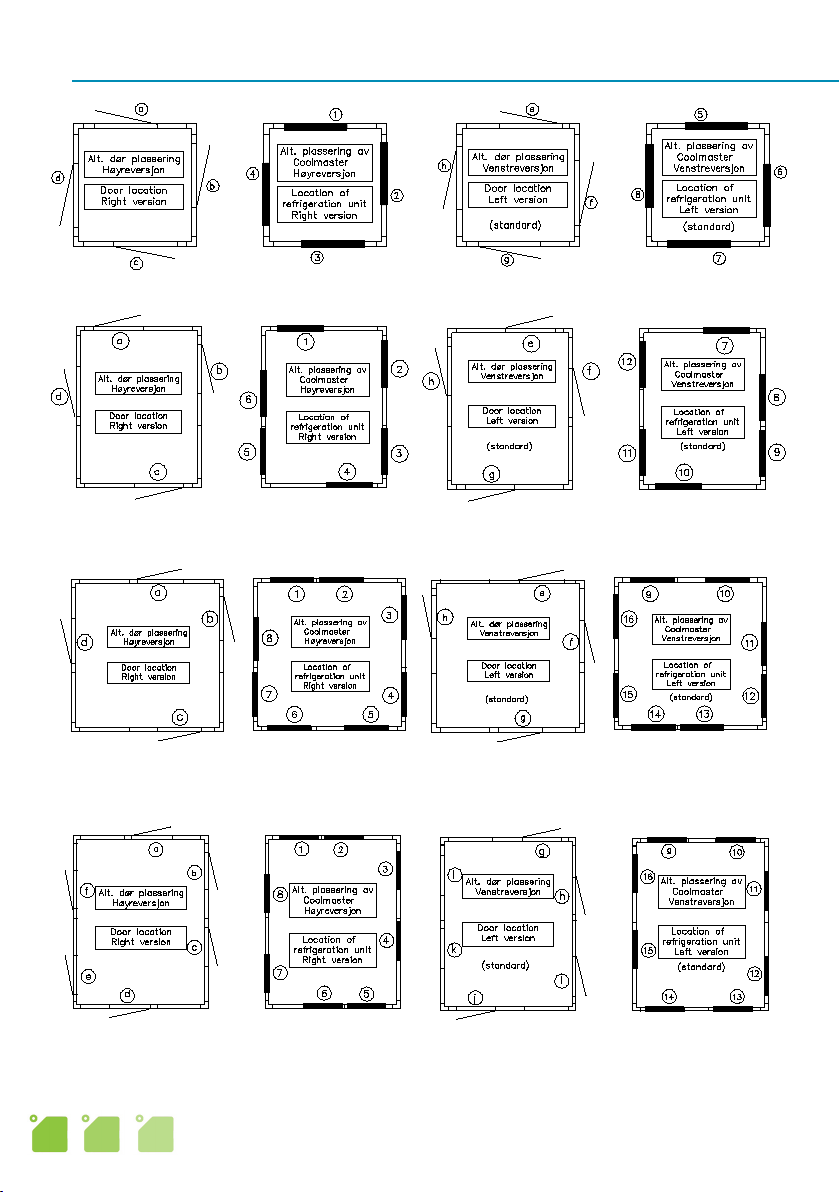

Rom A
12 stk. propper til låsehull, 1 stk. umbraconøkkel 5/16”, 2 stk. 1100mm elementer, 2 stk. 1200mm elementer, 4 stk. 1000mm
elementer, 1 stk. takelement, ev stk. 1 gulvelement, ev 6 stk. propper til D1900-hengsler
Rom B
26 stk. propper til låsehull, 1 stk. umbraconøkkel 5/16”, 4 stk. hjørneelementer, 4 stk. 1000mm elementer, 2 stk. 600mm elementer,
takelement, ev 1 stk. gulvelement, ev 6 stk. propper til D1900-hengsler
Rom C
36 stk. propper til låsehull, 1 stk. umbraconøkkel 5/16”, 4 stk. hjørneelementer, 4 stk. 1000mm elementer, 4 stk. 600mm elementer
1 stk. 1100mm takelement, 1 stk. 700mm takelement, ev 1 stk. 1100mm gulvelement og 1 stk 700mm gulvelement, ev 6 stk. propper
til D1900-hengsler
Rom D
36 stk. propper til låsehull, 1 stk. umbraconøkkel 5/16”, 4 stk. hjørneelementer, 8 stk. 1000mm elementer, 2 stk. 1100mm
takelement, ev 2 stk. 1100mm gulvelement, ev 6 stk. propper til D1900-hengsler

4
Montering
Ditt nye elementkjølerom kan monteres hvor som helst der takhøyden er minimum 2,12m og
omgivelsestemperaturen ikke overstiger en middeltemperatur på 27 ºC. Det må likevel tas hensyn
til aggregatets spesifikasjoner til utlufting i forhold til takhøyden.
1. Gulvelement
For å få tilstrekkelig lufting plasseres elementrommet på ca. 3 cm høye lekter. (se figur1 neste
side). Plasser gulvelementet på lektene. Hvis man ønsker en løsning uten gulvelement, settes
elementene rett på gulvet.
Kjøleromsdør
Montering av dør er beskrevet i egen monteringsanvisning som medfølger døren.
2. Veggelementer
Påse at elementer av samme størrelse blir montert rett overfor hverandre. Dette gjelder
ikke rom D der alle elementene er like store. Dette fordi låsehakene på sideelementene skal
komme i rett posisjon i forhold til låsene på takelementene.
Før montering, påse at låsehaker er vridd helt inn i låsehus. Du vil høre et knepp når
låsehaken er i indre posisjon. Veggelementene og hjørnestykkene settes på gulvelementet og
låses sammen oppe og nede. For korrekt låsing skal unbrakenøkkelen vris ca 145 °C. NB! Det

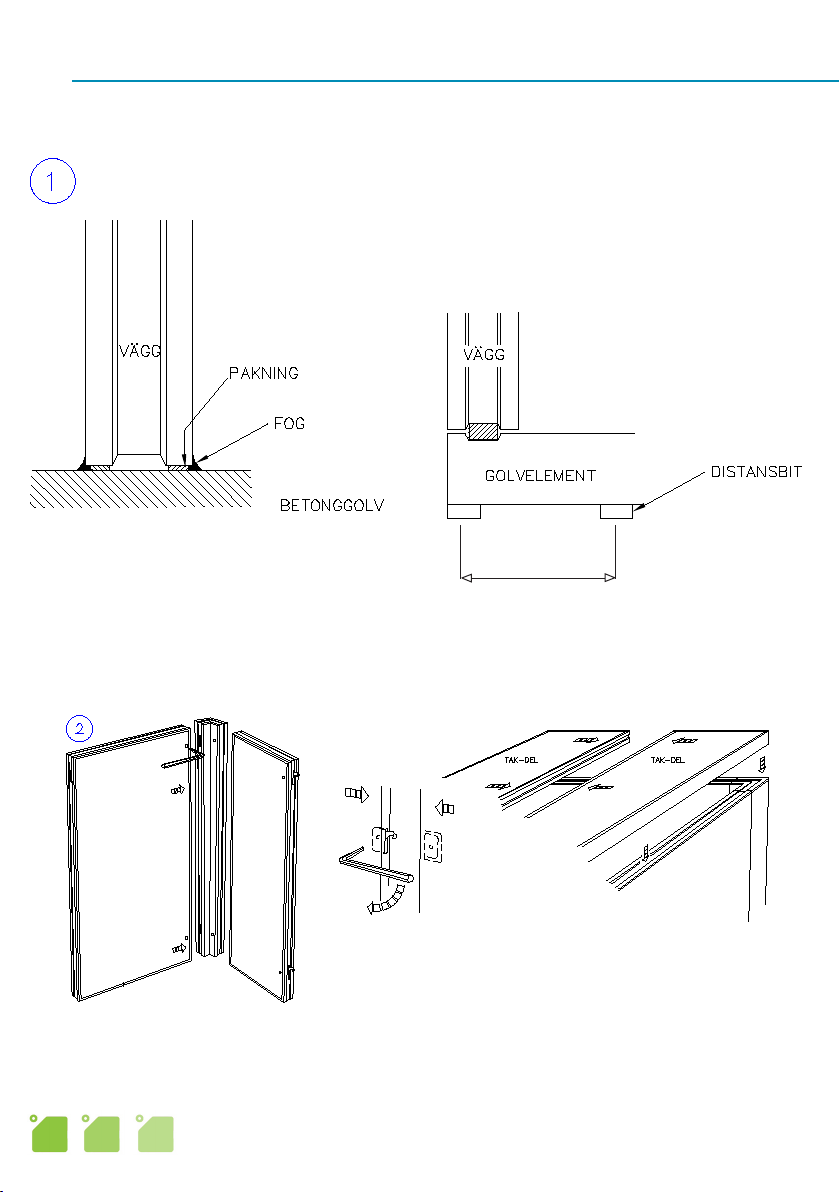

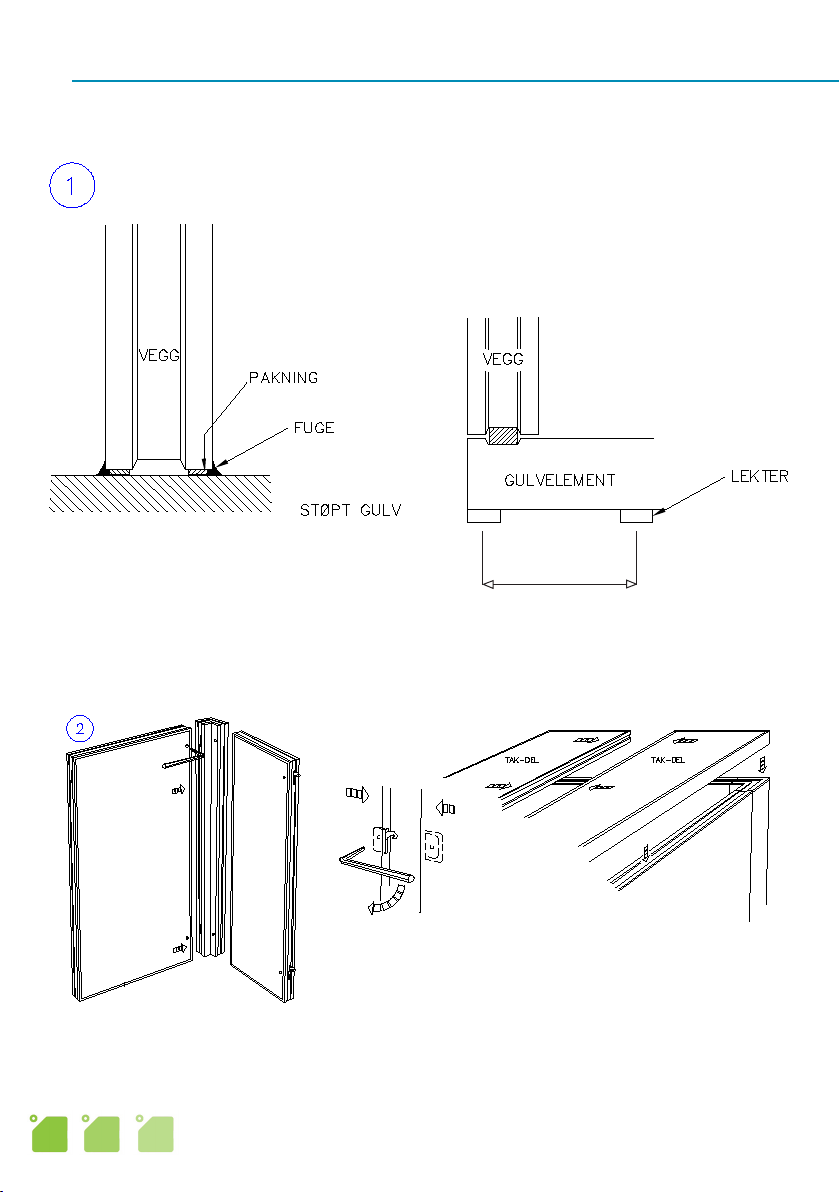

kan knake i elementene når de låses fast. Se figur 2.
For montering uten gulvelement, fuges det mellom veggelement og gulv både på begge sider
for å tette. (se figur 1)
3. Montering av tak
Taket legges på til slutt og låses mot veggelementene. I kjølerom der taket består av flere
elementer, monteres disse sammen først.
4. Dekk låsehullene med medfølgende hvite plastplugger .
5. Om nødvendig etterfuges skjøter for bedre tetting.
Kjøleaggregat
Montering og bruk av kjøleaggregat er beskrevet i egen anvisning som følger med aggregatet.
Termostaten på kjøleaggregatet er forhåndsinnstilt på ca. 5 ºC. Ønsker høyere temperatur
(varmere) dreies termostatknappen MOT urviseren. Ønskes lavere temperatur (kaldere), dreies
termostatknappen MED urviseren.
NB! La aggregatet stå ferdig montert i elementrommet i ca. 2 timer før det tilkoples nettet.
Dette for at olje skal samle seg i kompressor igjen etter transport og montasje.
Plugg inn nettledningen på aggregatets varme side til en 10A jordet stikkontakt.Dersom ledningen
ikke er lang nok må ikke skjøteledning brukes. En elektriker må da installere en 10 A kontakt
nærmere aggregatet.

Elementrom
5
Ca. 40 cm

6
Vedlikehold
Det er viktig å innføre en rutine for rengjøring av kjøleaggregatet minst 2 ganger i året. Se
aggregatets bruksanvisning for dette.
For rengjøring av selve elementkjølerommet, anbefales vanlig såpevann.
Deponering av brukte produkter
Dette er basert på retningslinjer i miljøvernslovgivningen i følge Europaparlamentets direktiver
om avfall av elektriske og elektroniske produkter (WEEE). Direktivet skal verne om, beskytte og
forbedre miljøet, beskytte menneskers helse og utnytte naturressurser varsomt og fornuftig. Vi
ber deg som sluttbruker derfor om følgende:
• Dersom produktet har sluttet å virke, selv etter reparasjoner; sjekk om det kan repareres før du
kaster det. Er du i tvil, kontakt din leverandør eller forhandler for ytterligere informasjon om
mulig reparasjon av produktet.
• Dersom produktet er ved slutten av sin levetid, med andre ord at det ikke kan repareres
eller gjenbrukes, kast ikke produktet med annet usortert kommunalt avfall. Kontakt ditt lokale
avfallsdeponi eller gjenvinningsanlegg, slik at de kan hente produktet for gjenvinning.
NB: avfallet fra elektroniske og elektriske produkter på søppelfyllinger og ved forbrenning,
medfører store miljøforstyrrelser. Når foreldede stoffer ikke er gjenvunnet må nye ressurser
benyttes til nye produkter. Dette representerer ressurstap da forbruket av energi, transport
og negativ påvirkning av miljøet i denne prosessen er stor. Et annet problem er at denne typen
produkter kan inneholde kjølevæske med gasser som hydrouorkarbon (HFC). HFC har gasser
som påvirker drivhuseffekten og som igjen bidrar til et varmere klima når de blir sluppet ut
i atmosfæren. Lysrør fra produktet kan inneholde ødeleggende stoffer som giftige metaller,
spesielt kvikksølv, kadmium og bly. Disse stoffene kan skade lever, nyrer og hjerne. Kvikksølv
inneholder nervegifter som lagres i kroppen.
• For å bidra til forbedrings- og resirkuleringsprosessen av dette produktet må du ikke
demontere eller ødelegge deler av produktet før innsamling. Ved å fjerne deler av produktet kan
du redusere muligheten for gjenvinning.
• Symbolet som er vist nedenfor, som også er avbildet på produktet, indikerer den separate
innsamlingen av elektrisk og elektronisk utstyr basert på det Europeiske fellesskaps WEEE
direktiv.
NB. Dersom produktet bærer dette symbolet er det ditt ansvar som sluttbruker å være
bidragsyter til resirkulering og å sørge for at produktet ikke kastes med annet kommunalt
avfall, men samles inn med ditt lokale avfallsdeponi og gjenvinningsanlegg. Vennligst kontakt
aktuelle autoriteter i din kommune for mer informasjon angående innsamlingsordninger.
• Til slutt, overhold alle gjenvinningslovgivninger gjeldende i din kommune eller ditt land.

Elementrom
7
Leveringsbestemmelser
Leveringsbetingelser for Norge. For andre land, kontakt din forhandler
Forbrukrerkjøp:
Disse vilkår regulerer kundenes rettigheter overfor leverandøren (Norcool) ved kjøp av nye
Norcool produkter som blir brukt på normal måte i privat husholdning. Slik det er bestemt i
de følgende punkter, har leverandøren plikt til å utbedre feil /mangel som oppstår.
1. Leverandørens garanti
Leverandøren garanterer at det produktet som er levert har de egenskaper og den kvalitet
som er foreskrevet i leverandørens brosjyrer eller annen skriftlig salgsmateriale. Mindre avvik
kan forekomme som følge av produktendring. Garantitiden løper i 2 år fra den dag produktet
ble levert til kunde. På grunn av at disse apparater har en teknisk komplisert oppbygning, er
det viktig at kundene følger bruksanvisningen nøye. Produktene vil selv gjennom vanlig bruk
utsettes for slitasje som kan nødvendiggjøre forebyggende vedlikehold, og dermed også
utskifting av slitasjekomponenter (vifter, startutstyr, kompressorkomponenter med variabel
levetid avhengig av bruk og vedlikehold).
2. Kjøpers rettigheter
Fristen for å reklamere i forbrukerkjøp er 2 år. Når utstyret eller deler av det ved vanlig bruk
er ment å vare vesentlig lenger, er fristen for å reklamere 5 år. Ved slik reklamasjon er
forutsetningen for mangelansvar at mangelen var til stede på leveringstidspunktet. Kunden
taper imidlertid i alle tilfelle sin rett til å fremme krav, hvis han ikke reklamerer innen rimelig
tid etter at en mangel oppdages, eller burde ha vært oppdaget. Ved kjøpsrettslige mangler
har leverandøren rett til å reparere produktet innenfor de frister som følger kjøpsloven. Etter
at garantitiden er utløpt, vil vilkårene for og omfanget av leverandørens ansvar for mangler
ved utstyret være regulert av kjøpsloven.
3. Leverandørens utbedring (Transport av produkter).
Leverandøren og/eller forhandler av leverandørens produkter kan bestemme om feil/mangel
skal repareres hos kunden, på eget, eller på anvist verksted etter følgende retningslinjer.
a) Kunden plikter å stille produktet til disposisjon for reparatør. Leverandøren betaler
kostnadene for reparasjonen. Dette gjelder for produkter som befinner seg innenfor
leverandørens eller forhandlerens naturlige salgsdistrikt! Med naturlig salgsdistrikt menes
en avstand mellom leverandør / forhandler og kunde langs vei på maks. 20 km. Dersom
avstanden er mer enn 20 km, og forhandleren er den som ligger nærmest kunden,
vil leverandøren likevel betale reisekostnadene. Volder dette urimelige kostnader eller
ulempe gjelder ikke plikten til å foreta utbedringene som nevnt over, uten kostnad
for kunden! Normalt vil dette være tilfelle dersom kunden ikke kan nås med vanlig
kommunikasjonsmidler, og/eller hvis kunde ikke bor landfast.
b) Reparasjoner/Utbedringer på verkstedet. Dersom kunden uten vesentlige ulemper kan
bringe og hente produktet, må han selv bringe det til anvist verksted for reparasjon, eller
sende produktet, da for egen regning og risiko. Kan ikke kunden bringe produktet til angitt
verksted uten urimelig ulempe og / eller omkostninger, skal dette i mangel av annen avtale
skje på rimeligste måte, og sendes på leverandørens regning og risiko til anvist verksted.
NB! PRODUKTET SKAL VÆRE FORSVARLIG EMBALLERT!

8
4. Leverandørens erstatningsansvar.
Kunden kan på nærmere vilkår kreve økonomiske tap erstattet etter kjøpslovens regler.
Leverandøren er dog ikke i noen tilfelle ansvarlig for indirekte tapsposter (som nevnt i kjøpsloven
§67(2)). Påføres gjenstander skader som har en direkte eller nær sammenheng med produktets
forutsatte funksjon eller bruk, er leverandøren kun ansvarlig i den utstrekning dette er følger av
ufravikelige rettsregler. Det samme gjelder ansvar for personskader. Skader av denne art skal i et
hvert tilfelle behandles mellom leverandør og kunde.
5. Hva leverandørens ansvar ikke omfatter
Kunden har ingen anledning til å stille krav gjeldende mot leverandør eller forhandler dersom feil/
mangel, eventuelt skader er en følge av:
a) Installasjon som ikke er utført i overensstemmelse med Elverkets bestemmelser eller i
strid med vår monteringsanvisning som er å anse som krav. Kjølerommet må byggeteknisk
tilfredsstille gjeldende krav herunder krav til isolasjon, materialvalg og ventilasjon.
b) Behandling i strid med bruksanvisningen, eller annen uforsvarlig behandling. (Manglende
vedlikehold!)
c) Reparasjoner eller inngrep utført av uautoriserte personer, eller bruk av uoriginale deler.
d) Uhell eller andre forhold etter levering til kunden som ligger utenfor leverandørens/
forhandlerens kontroll, herunder spenningsvariasjoner utover +/- 10 % av merke
spenningen, lynnedslag, samt elektriske forstyrrelser.
e) Korrosjon/avleiring som følge av omgivelsene.
f) Vanlig slitasje. (Se pkt.1)
6. Tvister
Tvister som gjelder anvendelse av disse vilkårene kan gjennom forbruker rådets klageapparat,
bringes inn for avgjørelse i bransjens reklamasjonsnemnd.
Næringskjøp
Med næringskjøp forstås alt som ikke er forbrukerkjøp. Dersom produktene står i kafeer,
restauranter, gatekjøkken, hoteller, moteller, bedrifter, eller annen ervervsmessig virksomhet.
Samt bruk i skoler, institusjoner, hybelhus, barnehager, idrettsanlegg, felles husholdninger, og
borettslag, pluss tilfeller der kunden helt eller delvis tar betaling for bruken av apparatet, eller det
inngår i et bofellesskap, eventuelt et leieforhold. Eller apparatet benyttes til å vedlikeholde en vare
kunden omsetter. Alt dette er næringskjøp. Reklamasjonstiden og garantitiden er da på 6 mnd.
Dette gjelder ethvert tap mangelen måtte forårsake, som f.eks. driftstap, tapt fortjeneste og andre
økonomiske konsekvenstap. Denne begrensning i leverandørens ansvar gjelder ikke dersom han
har gjort seg skyldig i grov uaktsomhet.
For øvrig gjelder leveringsbetingelser som ved et forbrukerkjøp!
Scandinavian Appliances AS tar forbehold om eventuelle trykkfeil i denne bruksanvisning.

Elementrum
Innehåll
Produktinformation s 2
Viktig information s 2
Mått s 2
Före montering s 2
Montering s 4
Underhåll s 6
Avfallshantering s 6
1

Produktinformation
Scandinavian Appliances AS har fyra olika monteringsfärdiga elementbaserade kylrum. Rummen
levereras i energibesparande sandwichelement och är enkla att sätta ihop.
Med ett prefabricerat elementrum är du skyddad mot fuktskador eller kondens när det monteras
med luftspalt mellan befintliga golv och väggar. Elementrummet kan placeras där det behövs och
takhöjden är minst 2,12 m: kök, tvättstuga, bod eller källare. Det är viktigt att den genomsnittliga
temperaturen där rummet är placerat inte är lägre än 10 °C och inte högre än 27 °C. Detta på
grund av att kylaggregatet är mest effektivt inom detta temperaturområde.
Viktig information
För att säkerställa att produkten installeras och används korrekt, och därmed håller längre, ska du
läsa denna installations- och användarhandbok noggrant före installationen. Tillverkaren tar inte
något ansvar för skador som uppkommer till följd av att monterings- och bruksanvisningen inte
följts.
Scandinavian Appliances AS avsäger sig allt ansvar för eventuella tryckfel i denna monterings- och
bruksanvisning och förbehåller sig rätten att ändra produktspecifikationerna.
Mått
Elementrum Mått Höjd Volym Vikt Aggregat
A 120 x 120 cm 212 cm 2420l 190 kg Cu-350
B 120 x 180 cm 212 cm 3740l 240 kg Cu-350
C 180 x 180 cm 212 cm 5780l 315 kg Cu-450
D 220 x 180 cm 212 cm 7140l 375 kg Cu-450
Före montering
Packa upp och kontrollera om det finns transportskador. Använd inte produkten om den är skadad.
Kontakta leverantörer om det finns skador eller om någonting saknas.
Vi rekommenderar alltid att man köper golvelement, men om elementrummet ska stå på ett
isolerat betonggolv utan golvvärme, behövs inte något elementgolv. Golvet MÅSTE dock ha en
fuktspärr, så att man undviker kondens. Om det är osäkert huruvida det finns en fuktspärr i golvet,
väljer du golvelement. Detta är också en fördel, om man sedan vill flytta elementrummet till en
annan plats.
För att få tillräcklig luftcirkulation är det viktigt att det finns minst 2 cm fritt spelrum mellan
rummet och elementrummets bakvägg.
För service, se vår webbplats www.norcool.se.
2

Elementrum
Rum A
12 st. pluggar till låshål, 1 sexkantsnyckel 5/16”, 2 st. 1100mm element, 2 st. 1200mm element, 4 st. 1 000 mm element, 1 st. takele-
ment, ev. 1 st. golvelement, ev. 6 st. pluggar till D1900-gångjärn
Rum B
26 st. pluggar till låshål, 1 st. sexkantsnyckel 5/16”, 4 st. hörnelement, 4 st. 1 000 mm element, 2 st. 600 mm element, takelement,
ev. 1 st. golvelement, ev. 6 st. pluggar till D1900-gångjärn
Rum C
36 st. pluggar till låshål, 1 st. sexkantsnyckel 5/16”, 4 st. hörnelement, 4 st. 1 000 mm element, 4 st. 600 mm element, 1 st. 1 100
takelement, 1 st. 700 mm takelement, ev. 1 st. 1 100 mm golvelement och 1 st. 700 mm golvelement, ev. 6 st. pluggar till D1900-
gångjärn
Rum D
36 st. pluggar till låshål, 1 st. sexkantsnyckel 5/16”, 4 st. hörnelement, 8 st. 1 000 mm element, 2 st. 1 100 mm takelement, ev. 2 st. 1
100 mm golvelement, ev. 6 st. pluggar till D1900-gångjärn
3

Montering
Ditt nya elementkylrum kan monteras var som helst där takhöjden är minst 2,12 m och den
genomsnittliga omgivningstemperaturen inte överstiger 27 ºC. Man behöver även ta hänsyn till
aggregatets specifikationer gällande avluftning i förhållande till takhöjden.
1. Golvelement
För att ventilationen ska vara tillräcklig placeras elementrummet på ca 3 cm distansbitar. (Se
figur 1 på nästa sida.) Placera golvelementet på distansbitarna. Om du väljer en lösning utan
golvelement, placeras elementen direkt på golvet.
Kylrumsdörr
Monteringen av dörren finns beskriven i en egen anvisning som medföljer dörren.
2. Väggelement
Se till att element av samma storlek monteras rakt mitt för varandra. Detta gäller inte rum D
där alla element är lika stora. Detta för att låshakarna på sidelementen ska komma i rätt plats i
förhållande till låsen på takelementen.
Kontrollera att låshaken är helt och hållet invriden i låshuset. Du hör ett knäpp när låshaken
befinner sig i sin inre position. Väggelementen och hörnstyckena placeras på golvelementet
och låses samman upptill och nedtill. För korrekt låsning ska sexkantsnyckeln visa ca 145°.
OBS! Elementen kan knaka när de låses fast. Se figur 2. Vid montering utan golvelement fogar
du mellan väggelement och golv på båda sidor för att täta. (Se figur 1.)
3. Montering av tak
Taket läggs på sist och låses mot väggelementen. I kylrum där taket består av flera element
monterar du samman dessa först.
4. Täck låshålen med de medföljande vita plastpluggarna.
5. Vid behov efterfogas skarvarna för bättre tätning.
Kylaggregat
Montering och användning av kylaggregatet finns beskrivet i en egen anvisning som medföljer
aggregatet. Termostaten på kylaggregatet är förinställd på ca 5 ºC. Om du vill ha högre temperatur
(varmare) vrider du termostaten MOTURS. Om du vill ha lägre temperatur (kallare) vrider du
termostaten MEDURS.
OBS! Låt aggregatet stå färdigmonterat i elementrummet i ca två timmar innan du ansluter
det till elnätet. Detta är nödvändigt, eftersom det tar en stund för oljan att rinna tillbaka till
kompressorn efter transport och montering.
Anslut nätkontakten på aggregatets varma sida till ett 10 A jordat uttag. Om sladden inte är
tillräckligt lång, får en förlängningssladd inte användas. En elektriker måste då installera en 10 A
kontakt närmare aggregatet.
4

Elementrum
5
Ca. 40 cm

Underhåll
Det är viktigt att införa en rutin för rengöring av kylaggregatet minst 2 gånger om året. Se bruksan-
visningen till aggregatet för information om detta.
För rengöring av själva elementkylrummet rekommenderar vi vatten med vanligt rengöringsmedel.
Avfallshantering
Avfallshanteringen är baserad på riktlinjer i miljölagstiftningen enligt Europaparlamentets direktiv
om hantering av elektriskt och elektroniskt avfall (WEEE). Direktivet värnar om, skyddar och
förbättrar miljön, skyddar människors hälsa och syftar till att naturresurser utnyttjas varsamt och
förnuftigt. Vi vill därför be dig i egenskap av slutanvändare att ta hänsyn till följande:
• Om produkten har slutat att fungera, kontrollerar du om den kan repareras innan du kastar
den. Om du är osäker, kontaktar du din leverantör eller återförsäljare för mer information om ev.
reparation av produkten.
• Om produkten har nått slutet av sin livslängd, dvs. den inte kan repareras eller återanvändas, ska
den inte kastas tillsammans med annat osorterat kommunalt avfall. Kontakta din lokala soptipp
eller återvinningsanläggning, så att de kan hjälpa dig med återvinning.
OBS! Avfall från elektroniska och elektriska produkter på soptippar samt förbränning av dessa
orsakar stor skada på miljön. När föråldrade ämnen inte återvinns måste resurser användas för
att skapa nya produkter. Detta innebär ett resursslöseri, eftersom förbrukningen av energi,
transport och negativa miljöeffekter i denna process är stor. Ett annat problem är att den här
typen av produkter kan innehålla kylvätska med gaser som uorkolväte (HFC). HFC påverkar
växthuseffekten och bidrar till ett varmare klimat vid utsläpp i atmosfären. Lysrör från
produkten kan innehålla farliga ämnen, t.ex. giftiga metaller, i synnerhet kvicksilver, kadmium
och bly. Dessa ämnen kan skada lever, njure och hjärna. Kvicksilver innehåller nervgifter som
lagras i kroppen.
• För att bidra till förbättrings- och återvinningsprocessen av denna produkt bör du inte
demontera eller förstöra delar av produkten före insamling. Om du tar bort delar av produkten
kan möjligheterna för återvinning reduceras.
• Symbolen som visas nedan, och som även sitter på produkten, indikerar separat insamling av
elektrisk och elektronisk utrustning baserat på EU-direktivet WEEE.
OBS! Om produkten bär denna symbol är det ditt ansvar i egenskap av slutanvändare att bidra
till återvinning och att se till att produkten inte kastas tillsammans med annat kommunalt
avfall, utan samlas in av din lokala soptipp eller återvinningsanläggning. Kontakta aktuella
myndigheter i din kommun för mer information om insamlingsrutiner.
• Och till sist, följ all återvinningslagstiftning i din kommun eller ditt land.
6

Elementtihuone
Sisällysluettelo
Tuotetiedot s 2
Tärkeää tietoa s 2
Mitat s 2
Ennen asennusta s 2
Asennus s 4
Kunnossapito s 6
Käytettyjen tuotteiden talteenotto s 6
1

Tuotetiedot
Scandinavian Appliances AS tarjoaa neljä erikokoista, asennusvalmista elementtirakenteista
kylmähuonetta. Kylmähuoneet toimitetaan energiaa säästävinä sandwich-elementteinä, ja ne on
helppo koota.
Kun valitset tehtaalla esivalmistetun elementtihuoneen, on kosteusvaurioiden ja veden
tiivistymisen riski olematon, kun olemassa olevien seinien ja lattian sekä kylmähuonerakenteiden
väliin jätetään ilmarako. Elementtihuone voidaan sijoittaa haluttuun paikkaan, jossa huoneen
korkeus on vähintään 2,12 m: keittiöön, kodinhoitohuoneeseen, varastotilaan tai kellariin. On
tärkeää, että elementtihuoneen sijoituspaikan keskilämpötila ei alita 10 °C eikä ylitä 27 °C. Näin
siksi, että jäähdytysyksikkö toimii parhaiten tässä lämpötilassa.
Tärkeää tietoa
Oikean asennuksen ja käytön varmistamiseksi – pidentää tuotteen elinikää – sinun pitää lukea
asennus- ja käyttöohjeet tarkkaan, ennen kuin ryhdyt itse asennustyöhön. Tuotteen valmistaja ei
vastaa vahingoista, jotka aiheutuvat asennus- ja käyttöohjeiden noudattamatta jättämisestä.
Scandinavian Appliances AS ei vastaa tämän asennus- ja käyttöohjeen mahdollisista painovirheistä
ja varaa itselleen oikeuden muuttaa tuotetietoja.
Mitat
Elementtihuone Leveys x Syvyys Korkeus Tilavuus Massa Jäähdytysyksikkö
A 120 x 120 cm 212 cm 2420l 190 kg Cu-350
B 120 x 180 cm 212 cm 3740l 240 kg Cu-350
C 180 x 180 cm 212 cm 5780l 315 kg Cu-450
D 220 x 180 cm 212 cm 7140l 375 kg Cu-450
Ennen asennusta
Avaa pakkaus ja tarkista, onko mahdollisesti syntynyt kuljetusvaurioita. Vaurioitunutta tuotetta ei
saa koskaan ottaa käyttöön. Ota yhteyttä tavarantoimittajaan, jos löydät vaurioita ja/tai puutteita.
Suosittelemme aina lattiaelementin ostamista, mutta jos elementtihuone sijoitetaan eristetylle
betonilattialle, jossa ei ole lattialämmitystä, ei elementtilattiaa tarvita. Mutta lattiassa TÄYTYY
olla kosteussulku veden tiivistymisen estämiseksi. Jos ei ole varmaa, että lattiassa on
kosteussulku, valitse lattiaelementti. Siitä on myös hyötyä, jos joskus myöhemmin haluat siirtää
elementtihuoneen toiseen paikkaan.
Riittävän ilmankierron varmistamiseksi on tärkeää, että huoneen ja elementtihuoneen takaseinän
välillä on vähintään 2 cm:n ilmaväli.
Käy huoltoasioissa kotisuvuillamme: www.norcool.fi.
2

Elementtihuone
Huone A
12 kpl tulppia lukon reikiin, 1 kpl 5/16” kuusiokoloavain, 2 kpl 1.100 mm:n elementtejä, 2 kpl 1.200 mm:n elementtejä, 4 kpl 1.000
mm:n elementtejä, 1 kpl kattoelementti, mahdollisesti 1 kpl lattiaelementti ja mahdollisesti 6 kpl tulppia D-1900-oven saranoihin.
Huone B
26 kpl tulppia lukon reikiin, 1 kpl 5/16” kuusiokoloavain, 4 kpl kulmaelementtejä, 4 kpl 1.000 mm:n elementtejä, 2 kpl 600 mm:n
elementtejä, kattoelementti, mahdollisesti 1 kpl lattiaelementti ja mahdollisesti 6 kpl tulppia D-1900-oven saranoihin.
Huone C
36 kpl tulppia lukon reikiin, 1 kpl 5/16” kuusiokoloavain, 4 kpl kulmaelementtejä, 4 kpl 1.000 mm:n elementtejä, 4 kpl 600 mm:n
elementtejä 1 kpl 1.100 mm:n kattoelementti, 1 kpl 700 mm:n kattoelementti, mahdollisesti 1 kpl 1.100 mm:n lattiaelementti ja og 1
kpl 700 mm:n lattiaelementti ja mahdollisesti 6 kpl tulppia D-1900-oven saranoihin.
Huone D
36 kpl tulppia lukon reikiin, 1 kpl 5/16” kuusiokoloavain, 4 kpl kulmaelementtejä, 8 kpl 1.000 mm:n elementtejä,
2 kpl 1.100 mm:n kattoelementtejä, mahdollisesti 2 kpl 1.100 mm:n lattiaelementtejä ja mahdollisesti 6 kpl tulppia D-1900-oven
saranoihin.
3

Asennus
Uusi elementtirakenteinen kylmähuoneesi voidaan asentaa mihin tahansa paikkaan, jonka
korkeus on vähintään 2,12 m ja jossa käyttölämpötila ei nouse keskimäärin yli 27 ºC. On kuitenkin
otettava huomioon jäähdytysyksikön tekniset ilmankierron vaatimukset suhteessa asennuspaikan
huonekorkeuteen.
1. Lattiaelementti
Riittävän ilmankierron aikaansaamiseksi elementtihuone sijoitetaan n. 3 cm:n korokerimojen
päälle. (ks. kuvio 1 seuraavalla sivulla). Sijoita lattiaelementti rimojen päälle. Jos on valittu
ratkaisu ilman lattiaelementtiä, asetetaan elementit suoraan lattialle.
Kylmähuoneen ovi
Oven asennus on kuvattu oven mukana toimitettavassa, omassa asennusohjeessa.
2. Seinäelementit
Huolehdi siitä, että samaa kokoa olevat elementit asennetaan suoraan toistensa vastapuolelle.
Tämä ei koske huonetta D, jossa kaikki elementit ovat yhtä suuret. Näin tehdään siksi, että
sivuelementtien lukitushakojen pitää olla oikeassa asennossa kattoelementtien lukkojen
suhteen.
Ennen asennusta, huolehdi siitä, että lukkohaat on käännetty kokonaan lukkorungon sisään.
Kuulet napsahduksen, kun lukkohaka on sisäasennossa. Seinäelementit ja kulmakappaleet
asetetaan lattiaelementin päälle ja lukitaan yhteen ylhäältä ja ahaalta. Oikean lukitsemisen
varmistamiseksi käännetään kuusiokoloavainta 145 °C. HUOM:! Elementeistä voi kuulua
narinaa, kun ne lukitaan toisiinsa kiinni. Ks. kuvio 2. Kun kylmähuone asennetaan ilman
lattiaelementtiä, saumataan seinäelementtien ja lattian väli molemmilta puolilta tiiviiksi. (ks.
kuvio 1)
3. Katon asennus
Lopuksi asetetaan katto paikoilleen, ja se lukitaan seinäelementteihin. Kylmähuoneissa, joissa
on useampi kattoelementti, asennetaan nämä ensiksi yhteen.
4. Peitä lukon reiät toimituksen mukana seuraavilla muovitulpilla.
5. Jos on tarpeen, jälkisaumataan liitoskohdat tiiviimmän lopputuloksen aikaansaamiseksi.
Jäähdytysyksikkö
Jäähdytysyksikön asennus ja käyttö on kuvattu omassa, laitteen mukana seuraavissa ohjeissa.
Jäähdytysyksikön termostaatti on säädetty etukäteen n. 5 ºC. Jos halutaan korkeampaa lämpötilaa
(lämpimämpää), käännetään termostaatin nappulaa VASTAPÄIVÄÄN. Jos taas halutaan
alhaisempaa lämpötilaa (kylmempää), käännetään termostaatin nappulaa MYÖTÄPÄIVÄÄN.
Huom.! Anna jäähdytysyksikön seistä valmiiksi asennettuna elementtihuoneessa n. 2 tuntia,
ennen kuin kytket sen sähköverkkoon. Näin menetellään siksi, että öljy ehtii valua takaisin
kompressoriin kuljetuksen ja asennuksen jälkeen.
Pistä jäähdytysyksikön lämpimän puolen liitäntäjohto 10 A:n maadoitettuun pistorasiaan. Mikäli
johto on liian lyhyt, ei jatkojohtoa pidä käyttää. Tällöin täytyy hankkia sähköasentaja asentamaan 10
A:n pistorasia lähemmäksi jäähdytysyksikköä.
4

5
n. 40 cm:n
