Scheppach AB1500MAX Instructions for use

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
DE Abbruchhammer
Originalbedienungsanleitung 05
GB Demolition Hammer
Translation of original instruction manual 15
FR Marteau de démolition
Traduction des instructions d’origine 24
CZ Demoliční kladivo
Překlad z originálního návodu k obsluze 33
Art.Nr.
5908204901
AusgabeNr.
5908204850
Rev.Nr.
31/05/2021
AB1500MAX
SK Demolačné kladivo
Preklad z originálneho návodu na obsluhu 42
PL Młot wyburzeniowy
Tłumaczenie z oryginalnej instrukcji 51
HU Bontókalapácss
Az eredeti használati útmutató fordítása 60

www.scheppach.com
2
Fig. 1
1
2
34
5
6
7
8
9
Fig. 2
4
8/9
3
10

www.scheppach.com
3
Fig. 3
a
Fig. 4
b
2

www.scheppach.com
4

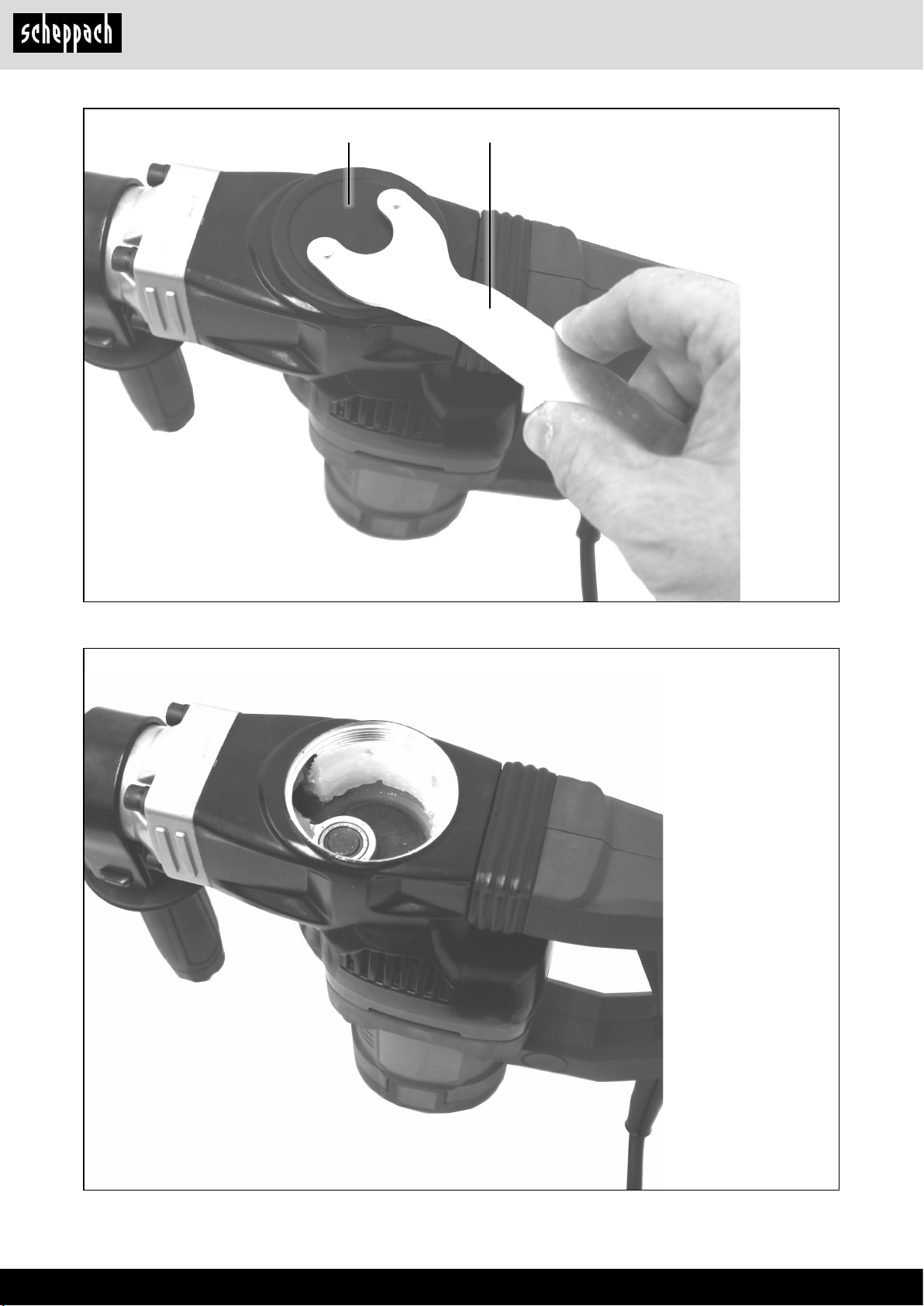

Fig. 5 76
Fig. 6

www.scheppach.com
DE |5
Erklärung der Symbole auf dem Gerät
Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicher-
heitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen
keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht be-
arbeitet werden!
Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Ge-
rät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Schutzhandschuhe tragen
Sicherheitsschuhe tragen
Schutzklasse II
m Achtung! In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit
diesem Zeichen versehen

www.scheppach.com
6 | DE
Inhaltsverzeichnis: Seite:
1. Einleitung................................................................................... 7
2. Gerätebeschreibung.................................................................. 7
3. Lieferumfang ............................................................................. 7
4. Bestimmungsgemäße Verwendung.............................................. 7
5. Sicherheitshinweise................................................................... 8
6. Technische Daten...................................................................... 10
7. Auspacken................................................................................. 10
8. Aufbau / Vor Inbetriebnahme .................................................... 10
9. In Betrieb nehmen..................................................................... 11
10. Elektrischer Anschluss.............................................................. 11
11. Reinigung .................................................................................. 12
12. Lagerung ................................................................................... 12
13. Wartung..................................................................................... 12
14. Entsorgung und Wiederverwertung .......................................... 12
15. Störungsabhilfe ......................................................................... 13

www.scheppach.com
DE |7
Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
2. Gerätebeschreibung
1. Handgri󰀨
2. Ein-/Ausschalter
3. Zusatzhandgri󰀨
4. Bohrfutter-Verriegelung
5. Werkzeugaufnahme
6. Öleinfüllö󰀨nung
7. Wartungswerkzeug
8. Spitzmeißel
9. Flachmeißel
10. Schmierfett
3. Lieferumfang
• Bedienungsanleitung
• Spitzmeißel
• Flachmeißel
• Wartungswerkzeug
• Schmierfett
4. Bestimmungsgemäße Verwendung
Die Maschine darf nur nach ihrer Bestimmung ver-
wendet werden. Jede weitere darüber hinausgehen-
de Verwendung ist nicht bestimmungsgemäß. Für
daraus hervorgerufene Schäden oder Verletzungen
aller Art haftet der Benutzer/Bediener und nicht der
Hersteller.
Bestandteil der bestimmungsgemäßen Verwendung
ist auch die Beachtung der Sicherheitshinweise, so-
wie die Montageanleitung und Betriebshinweise in
der Bedienungsanleitung.
Personen welche die Maschine bedienen und war-
ten, müssen mit dieser vertraut und über mögliche
Gefahren unterrichtet sein.
Darüber hinaus sind die geltenden Unfallverhütungs-
vorschriften genauestens einzuhalten.
Sonstige allgemeine Regeln in arbeitsmedizinischen
und sicherheitstechnischen Bereichen sind zu be-
achten.
Veränderungen an der Maschine schließen eine Haf-
tung des Herstellers und daraus entstehende Schä-
den gänzlich aus.
Die Maschine darf nur mit Originalteilen und Original-
zubehör des Herstellers betrieben werden.
Die Sicherheits-, Arbeits- und Wartungsvorschriften
des Herstellers sowie die in den Technischen Daten
angegebenen Abmessungen müssen eingehalten
werden.
1. Einleitung
Hersteller:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Verehrter Kunde
Wir wünschen Ihnen viel Freude und Erfolg beim Ar-
beiten mit Ihrem neuen Gerät.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem gel-
tenden Produkthaftungsgesetz nicht für Schäden, die
an diesem Gerät oder durch dieses Gerät entstehen
bei:
• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fach-
kräfte
• Einbau und Austausch von nicht originalen Ersatz-
teilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeach-
tung der elektrischen Vorschriften und VDE-Be-
stimmungen 0100, DIN 57113 / VDE 0113
Beachten Sie:
Lesen Sie vor der Montage und vor Inbetriebnahme
den gesamten Text der Bedienungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleichtern,
Ihr Gerät kennenzulernen und dessen bestimmungs-
gemäßen Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanleitung enthält wichtige Hinweise,
wie Sie mit dem Gerät sicher, fachgerecht und wirt-
schaftlich arbeiten, und wie Sie Gefahren vermeiden,
Reparaturkosten sparen, Ausfallzeiten verringern
und die Zuverlässigkeit und Lebensdauer des Gerä-
tes erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser
Bedienungsanleitung müssen Sie unbedingt die für
den Betrieb des Gerätes geltenden Vorschriften Ihres
Landes beachten.
Bewahren Sie die Bedienungsanleitung, in einer
Plastikhülle geschützt vor Schmutz und Feuchtigkeit,
bei dem Gerät auf. Sie muss von jeder Bedienungs-
person vor Aufnahme der Arbeit gelesen und sorg-
fältig beachtet werden.
An dem Gerät dürfen nur Personen arbeiten, die im
Gebrauch des Gerätes unterwiesen und über die da-
mit verbundenen Gefahren unterrichtet sind. Das ge-
forderte Mindestalter ist einzuhalten.
Neben den in dieser Bedienungsanleitung enthalte-
nen Sicherheitshinweisen und den besonderen Vor-
schriften Ihres Landes sind die für den Betrieb von
baugleichen Maschinen allgemein anerkannten tech-
nischen Regeln zu beachten.

www.scheppach.com
8 | DE
• Zweckentfremden Sie das Kabel nicht, um das
Elektrowerkzeug zu tragen, aufzuhängen oder um
den Stecker aus der Steckdose zu ziehen. Halten
Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Geräteteilen. Beschädigte
oder verwickelte Kabel erhöhen das Risiko eines
elektrischen Schlages.
• Wenn Sie mit einem Elektrowerkzeug im Freien ar-
beiten, verwenden Sie nur Verlängerungskabel, die
auch für den Außenbereich geeignet sind. Die An-
wendung eines für den Außenbereich geeigneten
Verlängerungskabels verringert das Risiko eines
elektrischen Schlages.
• Wenn der Betrieb des Elektrowerkzeuges in feuch-
ter Umgebung nicht vermeidbar ist, verwenden Sie
einen Fehlerstromschutzschalter. Der Einsatz eines
Fehlerstromschutzschalters vermindert das Risiko
eines elektrischen Schlages.
Sicherheit von Personen
• Seien Sie aufmerksam, achten Sie darauf, was Sie
tun, und gehen Sie mit Vernunft an die Arbeit mit
einem Elektrowerkzeug. Benutzen Sie kein Elekt-
rowerkzeug, wenn Sie müde sind oder unter dem
Einuss von Drogen, Alkohol oder Medikamenten
stehen. Ein Moment der Unachtsamkeit beim Ge-
brauch des Elektrowerkzeuges kann zu ernsthaften
Verletzungen führen.
• Tragen Sie persönliche Schutzausrüstung und im-
mer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnah-
me. Vergewissern Sie sich, dass das Elektrowerk-
zeug ausgeschaltet ist, bevor Sie es an die Strom-
versorgung und/oder den Akku anschließen, es
aufnehmen oder tragen. Wenn Sie beim Tragen
des Elektrowerkzeuges den Finger am Schalter ha-
ben oder das Gerät eingeschaltet an die Stromver-
sorgung anschließen, kann dies zu Unfällen führen.
• Entfernen Sie Einstellwerkzeuge oder Schrauben-
schlüssel, bevor Sie das Elektrowerkzeug ein-
schalten. Ein Werkzeug oder Schlüssel, der sich
in einem drehenden Geräteteil bendet, kann zu
Verletzungen führen.
• Vermeiden Sie eine abnormale Körperhaltung. Sor-
gen Sie für einen sicheren Stand und halten Sie
jederzeit das Gleichgewicht. Dadurch können Sie
das Elektrowerkzeug in unerwarteten Situationen
besser kontrollieren.
• Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung oder Schmuck. Halten Sie Haare,
Kleidung und Handschuhe fern von sich bewegen-
den Teilen. Lockere Kleidung, Schmuck oder lange
Haare können von sich bewegenden Teilen erfasst
werden.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, handwerk-
lichen oder industriellen Einsatz konstruiert wurden.
Wir übernehmen keine Gewährleistung, wenn das
Gerät in Gewerbe-, Handwerks- oder Industriebetrie-
ben sowie bei gleichzusetzenden Tätigkeiten einge-
setzt wird.
5. Sicherheitshinweise
Allgemeine Sicherheitshinweise
Lesen Sie alle Sicherheitshinweise und Anwei-
sungen. Versäumnisse bei der Einhaltung der Si-
cherheitshinweise und Anweisungen können elektri-
schen Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und An-
weisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begri󰀨
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkube-
triebene Elektrowerkzeuge (ohne Netzkabel).
Arbeitsplatzsicherheit
• Halten Sie Ihren Arbeitsbereich sauber und gut be-
leuchtet. Unordnung oder unbeleuchtete Arbeitsbe-
reiche können zu Unfällen führen.
• Arbeiten Sie mit dem Elektrowerkzeug nicht in ex-
plosionsgefährdeter Umgebung, in der sich brenn-
bare Flüssigkeiten, Gase oder Stäube benden.
Elektrowerkzeuge erzeugen Funken, die den Staub
oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während
der Benutzung des Elektrowerkzeugs fern. Bei Ab-
lenkung können Sie die Kontrolle über das Gerät
verlieren.
Elektrische Sicherheit
• Der Anschlussstecker des Elektrowerkzeuges
muss in die Steckdose passen. Der Stecker darf
in keiner Weise verändert werden. Verwenden Sie
keine Adapterstecker gemeinsam mit schutzgeer-
deten Elektrowerkzeugen. Unveränderte Stecker
und passende Steckdosen verringern das Risiko
eines elektrischen Schlages.
• Vermeiden Sie Körperkontakt mit geerdeten Ober-
ächen wie von Rohren, Heizungen, Herden und
Kühlschränken. Es besteht ein erhöhtes Risiko
durch elektrischen Schlag, wenn Ihr Körper ge-
erdet ist.
• Halten Sie Elektrowerkzeuge von Regen oder Näs-
se fern. Das Eindringen von Wasser in ein Elekt-
rowerkzeug erhöht das Risiko eines elektrischen
Schlages.

www.scheppach.com
DE |9
• Halten Sie das Gerät an den isolierten Gri󰀨ächen,
wenn Sie Arbeiten ausführen, bei denen das Ein-
satzwerkzeug verborgene Stromleitungen oder das
eigene Netzkabel tre󰀨en kann. Der Kontakt mit ei-
ner spannungsführenden Leitung kann auch me-
tallene Geräteteile unter Spannung setzen und zu
einem elektrischen Schlag führen.
• Verwenden Sie geeignete Suchgeräte, um verbor-
gene Versorgungsleitungen aufzuspüren, oder zie-
hen Sie die örtliche Versorgungsgesellschaft hinzu.
Kontakt mit Elektroleitungen kann zu Feuer und
elektrischem Schlag führen. Beschädigung einer
Gasleitung kann zur Explosion führen. Eindringen
in eine Wasserleitung verursacht Sachbeschädi-
gung oder kann einen elektrischen Schlag verur-
sachen.
• Halten Sie das Elektrowerkzeug beim Arbeiten fest
mit beiden Händen und sorgen Sie für einen si-
cheren Stand. Das Elektrowerkzeug wird mit zwei
Händen sicherer geführt.
• Sichern Sie das Werkstück. Ein mit Spannvorrich-
tungen oder Schraubstock festgehaltenes Werk-
stück ist sicherer gehalten als mit Ihrer Hand.
• Warten Sie, bis das Elektrowerkzeug zum Stillstand
gekommen ist, bevor Sie es ablegen. Das Einsatz-
werkzeug kann sich verhaken und zum Verlust der
Kontrolle über das Elektrowerkzeug führen.
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt
wird.
• Tragen Sie Handschuhe.
mACHTUNG!
Dieses Elektrowerkzeug erzeugt während des Be-
triebs ein elektromagnetisches Feld. Dieses Feld
kann unter bestimmten Umständen aktive oder pas-
sive medizinische Implantate beeinträchtigen. Um die
Gefahr von ernsthaften oder tödlichen Verletzungen
zu verringern, empfehlen wir Personen mit medizini-
schen Implantaten ihren Arzt und den Hersteller vom
medizinischen Implantat zu konsultieren, bevor die
Maschine bedient wird.
Restrisiken
Die Maschine ist nach dem Stand der Technik und
den anerkannten sicherheitstechnischen Regeln ge-
baut. Dennoch können beim Arbeiten einzelne Rest-
risiken auftreten.
• Wenn Staubabsaugvorrichtungen und Au󰀨angein-
richtungen montiert werden können, vergewissern
Sie sich, dass diese angeschlossen sind und richtig
verwendet werden. Verwendung einer Staubabsau-
gung kann Gefährdungen durch Staub verringern.
Verwendung und Behandlung des Elektrowerk-
zeuges
• Überlasten Sie das Gerät nicht. Verwenden Sie für
Ihre Arbeit das dafür bestimmte Elektrowerkzeug.
Mit dem passenden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen Leistungs-
bereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schal-
ter defekt ist. Ein Elektrowerkzeug, das sich nicht
mehr einoder ausschalten lässt, ist gefährlich und
muss repariert werden.
• Ziehen Sie den Stecker aus der Steckdose und/
oder entfernen Sie den Akku, bevor Sie Geräteein-
stellungen vornehmen, Zubehörteile wechseln oder
das Gerät weglegen. Diese Vorsichtsmaßnahme
verhindert den unbeabsichtigten Start des Elekt-
rowerkzeuges.
• Bewahren Sie unbenutzte Elektrowerkzeuge au-
ßerhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Gerät nicht benutzen, die mit
diesem nicht vertraut sind oder diese Anweisun-
gen nicht gelesen haben. Elektrowerkzeuge sind
gefährlich, wenn sie von unerfahrenen Personen
benutzt werden.
• Pegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrol-
lieren Sie, ob bewegliche Teile einwandfrei funktio-
nieren und nicht klemmen, ob Teile gebrochen oder
so beschädigt sind, dass die Funktion des Elektro-
werkzeuges beeinträchtigt ist. Lassen Sie beschä-
digte Teile vor dem Einsatz des Gerätes reparie-
ren. Viele Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.
• Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepegte Schneidwerkzeuge mit schar-
fen Schneidkanten verklemmen sich weniger und
sind leichter zu führen.
• Verwenden Sie Elektrowerkzeug, Zubehör, Ein-
satzwerkzeuge usw. entsprechend diesen Anwei-
sungen. Berücksichtigen Sie dabei die Arbeitsbe-
dingungen und die auszuführende Tätigkeit. Der
Gebrauch von Elektrowerkzeugen für andere als
die vorgesehenen Anwendungen kann zu gefähr-
lichen Situationen führen.
Sicherheitshinweise für Hämmer
• Tragen Sie Gehörschutz. Die Einwirkung von Lärm
kann Gehörverlust bewirken.
• Benutzen Sie Zusatzgri󰀨e, wenn diese mit dem
Elektrowerkzeug mitgeliefert werden. Der Ver-
lust der Kontrolle kann zu Verletzungen führen.

www.scheppach.com
10 | DE
7. Auspacken
• Ö󰀨nen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie
Verpackungs-/ und Transportsicherungen (falls
vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörtei-
le auf Transportschäden. Bei Beanstandungen
muss sofort der Zubringer verständigt werden.
Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit
bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Be-
dienungsanleitung mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß-
und Ersatzteilen nur Originalteile. Ersatzteile er-
halten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnum-
mern sowie Typ und Baujahr des Produkts an.
mWARNUNG!
Verschluckungs- und Erstickungsgefahr!
Verpackungsmaterial, Verpackungs- und Transport-
sicherungen sind kein Kinderspielzeug. Kunststo󰀨-
beutel, Folien und Kleinteile können verschluckt wer-
den und zum Ersticken führen.
- Halten Sie Verpackungsmaterial, Verpackungs
und Transportsicherungen von Kindern fern.
8. Aufbau / Vor Inbetriebnahme
mACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
Meißel einsetzen Abb. 2
• Werkzeug vor dem Einsetzen reinigen und Werk-
zeugschaft mit Fett leicht fetten.
• SDS MAX-Bohrfutter-Verriegelung (4) bis zum An-
schlag zurückziehen. Meißel bis zum Anschlag ein-
stecken und drehen, bis er einrastet.
• SDS MAX-Bohrfutter loslassen. Meißel darf sich
nur noch ca. 1 cm im Bohrfutter nach vorne oder
hinten verschieben lassen.
• Verriegelung durch Ziehen am Werkzeug prüfen.
Werkzeug entnehmen
Die Entnahme erfolgt in umgekehrter Reihenfolge.
• Gefährdung der Gesundheit durch Strom bei Ver-
wendung nicht ordnungsgemäßer Elektro-An-
schlussleitungen.
• Bevor Sie Einstell- oder Wartungsarbeiten vorneh-
men, lassen Sie die Starttaste los und ziehen den
Netzstecker.
• Desweiteren können trotz aller getro󰀨ener Vorkeh-
rungen nicht o󰀨ensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Si-
cherheitshinweise“ und die „Bestimmungsgemäße
Verwendung“, sowie die Bedienungsanleitung ins-
gesamt beachtet werden.
• Vermeiden Sie zufällige Inbetriebsetzungen der
Maschine: beim Einführen des Steckers in die
Steckdose darf die Betriebstaste nicht gedrückt
werden. Verwenden Sie das Werkzeug, das in die-
ser Bedienungsanleitung empfohlen wird. So errei-
chen Sie, dass Ihre Maschine optimale Leistungen
erbringt.
• Halten Sie Ihre Hände vom Arbeitsbereich fern,
wenn die Maschine in Betrieb ist.
6. Technische Daten
Schlagzahl 4600 min-1
Baumaße L x B x
H
470 x 240 x 95 mm
Schlagkraft 27 J
Motor 220 - 240 V~ / 50 Hz
Aufnahmeleistung
P1
1300 W
Schutzklasse II
Schutzart IP20
Aufnahme SDS - MAX System
Technische Änderungen vorbehalten!
Geräusch & Vibration
mWarnung: Lärm kann gravierende Auswirkungen
auf Ihre Gesundheit haben. Übersteigt der Maschi-
nenlärm 85 dB (A), tragen Sie bitte einen geeigneten
Gehörschutz.
Geräuschkennwerte
Schallleistungspegel LWA 102,5 dB(A)
Schalldruckpegel LpA 88,5 dB(A)
Unsicherheit Kwa/pA 2,46 dB(A)
Vibrationskennwerte
Vibration ah (Handgri󰀨) 16,475 m/s²
Vibration ah (Zusatzhandgri󰀨) 17,242 m/s²
Unsicherheit Kh 1,5 m/s²

www.scheppach.com
DE |11
Werkzeug drehen Abb. 3
Um das Werkzeug in die richtige Position drehen zu
könne, muss der hintere Entriegelungsring (a) nach
vorne Richtung Werkzeug gezogen und gehalten
werden. Dann lässt sich das Werkzeug in die ge-
wünschte Position drehen. Danach den Entriege-
lungsring (a) wieder loslassen und versichern, dass
dieser zuverlässig eingerastet ist.
Zusatzhandgri󰀨 Abb. 2
Abbruchhammer aus Sicherheitsgründen nur mit
dem Zusatzgri󰀨 verwenden.
Der Zusatzhandgri󰀨 (3) bietet ihnen während der
Benutzung des Abbruchhammers zusätzlichen Halt.
Das Gerät darf aus Sicherheitsgründen nicht ohne
den Zusatzhandgri󰀨 (3) verwendet werden. Der Zu-
satzhandgri󰀨 kann in eine beliebige Position gedreht
werden. Lockern Sie die Arretierung des Zusatzhand-
gri󰀨es (3), indem Sie den Handgri󰀨 gegen den Uhr-
zeigersinn drehen.
Drehen Sie den Gri󰀨 in die für Sie angenehmeste
Arbeitsposition und ziehen Sie den Handgri󰀨 durch
drehen im Uhrzeigersinn wieder fest.
9. In Betrieb nehmen
mACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
Achtung! Zu Ihrer Sicherheit, darf die Maschine
nur an den beiden Handgri󰀨en (1 und 3, Fig. 1) ge-
halten werden!
Dadurch wird vermieden, dass beim Meißeln bei Be-
rührung von Leitungen ein elektrischer Schlag droht.
Ein- Ausschalten (Abb. 4)
Dieses Elektrowerkzeug arbeitet mit Momentschal-
tung.
Warnung! Halten Sie das Elektrowerkzeug sicher
an Haupt- und Zusatzhandgri󰀨! Betätigen Sie erst
dann den Ein-/Ausschalter! Andernfalls besteht Ver-
letzungsgefahr!
Halten Sie das Elektrowerkzeug in vertikaler Position
sicher an Haupt- und Zusatzhandgri󰀨 fest.
Drücken Sie den Ein-/Ausschalter (2) und halten Sie
diesen in Position. Lassen Sie den Ein-/Ausschalter
(2) los, um das Elektrowerkzeug auszuschalten.
• Zum Dauerbetrieb drücken Sie den Ein-/Aus-
Schalter (2) und den Feststellknopf (b) am Gri󰀨
gleichzeitig.
• Zum Ausschalten des Dauerbetriebs drücken Sie
den Ein-/Aus-Schalter (2) und lassen ihn wieder
los.
Meiselwerkzeuge immer scharf halten.
Achtung:
–Beim Meißeln nur mit geringem Druck arbeiten.
–Zu starker Druck belastet unnötig den Motor.
Austausch der Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes be-
schädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
10.Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig ange-
schlossen. Der Anschluss entspricht den einschlägi-
gen VDE- und DIN-Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwen-
dete Verlängerungsleitung müssen diesen Vorschrif-
ten entsprechen.
Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft
Isolationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlusslei-
tung.
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Iso-
lationsschäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf
Schäden überprüfen. Achten Sie darauf, dass beim
Überprüfen die Anschlussleitung nicht am Stromnetz
hängt.
Elektrische Anschlussleitungen müssen den ein-
schlägigen VDE- und DIN-Bestimmungen entspre-
chen. Verwenden Sie nur Anschlussleitungen mit
gleicher Kennzeichnung.
Ein Aufdruck der Typenbezeichnung auf dem An-
schlusskabel ist Vorschrift.
Beim Einphasen-Wechselstrommotor empfehlen
wir, für Maschinen mit hohem Anlaufstrom (ab 3000
Watt), eine Absicherung von C 16A oder K 16A!

www.scheppach.com
12 | DE
11. Reinigung
Achtung!
Ziehen Sie vor allen Reinigungsarbeiten den Netz-
stecker.
Wir empfehlen, dass Sie das Gerät direkt nach jeder
Benutzung reinigen.
Wischen Sie von Zeit zu Zeit mit einem Tuch Späne
und Staub von der Maschine ab.
Reinigen Sie das Gerät regelmäßig mit einem feuch-
ten Tuch und etwas Schmierseife. Verwenden Sie
keine Reinigungs- oder Lösungsmittel; diese könnten
die Kunststo󰀨teile des Gerätes angreifen. Achten Sie
darauf, dass kein Wasser in das Geräteinnere gelan-
gen kann.
12.Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreien sowie für Kinder
unzugänglichen Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Werkzeug in der Originalverpa-
ckung auf.
Decken Sie das Werkzeug ab, um es vor Staub oder
Feuchtigkeit zu schützen. Bewahren Sie die Bedie-
nungsanleitung bei dem Werkzeug auf.
13.Wartung
Achtung!
Ziehen Sie vor allen Wartungsarbeiten den Netzste-
cker.
Anschlüsse und Reparaturen
Anschlüsse und Reparaturen der elektrischen Aus-
rüstung dürfen nur von einer Elektro-Fachkraft durch-
geführt werden.
Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die Koh-
lebürsten durch eine Elektrofachkraft überprüfen.
Achtung! Die Kohlebürsten dürfen nur von einer Elek-
trofachkraft ausgewechselt werden.
Wartung
Im Geräteinneren benden sich keine weiteren zu
wartenden Teile.
Bei Rückfragen bitte folgende Daten angeben:
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typenschildes
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Kohlebürsten, Meißel
* nicht zwingend im Lieferumfang enthalten!
14. Entsorgung und Wiederverwertung
Das Gerät bendet sich in einer Verpackung,
um Transportschäden zu verhindern. Diese
Verpackung ist Rohsto󰀨 und ist somit wieder-
verwendbar oder kann dem Rohsto󰀨kreislauf
zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus ver-
schiedenen Materialien, wie z.B. Metall und Kunst-
sto󰀨. Führen Sie defekte Bauteile der Sondermüllent-
sorgung zu. Fragen Sie im Fachgeschäft oder in der
Gemeindeverwaltung nach!
Altgeräte dürfen nicht in den Hausmüll!
Dieses Symbol weist darauf hin, dass dieses
Produkt gemäß Richtlinie über Elektro- und
Elektronik-Altgeräte (2012/19/EU) und nationa-
len Gesetzen nicht über den Hausmüll entsorgt
werden darf. Dieses Produkt muss bei einer dafür
vorgesehenen Sammelstelle abgegeben werden.
Dies kann z. B. durch Rückgabe beim Kauf eines
ähnlichen Produkts oder durch Abgabe bei einer au-
torisierten Sammelstelle für die Wiederaufbereitung
von Elektro- und Elektronik-Altgeräten geschehen.
Der unsachgemäße Umgang mit Altgeräten kann
aufgrund potentiell gefährlicher Sto󰀨e, die häug in
Elektro und Elektronik-Altgeräten enthalten sind, ne-
gative Auswirkungen auf die Umwelt und die mensch-
liche Gesundheit haben. Durch die sachgemäße Ent-
sorgung dieses Produkts tragen Sie außerdem zu
einer e󰀨ektiven Nutzung natürlicher Ressourcen bei.
Informationen zu Sammelstellen für Altgeräte erhal-
ten Sie bei Ihrer Stadtverwaltung, dem ö󰀨entlich-
rechtlichen Entsorgungsträger, einer autorisierten
Stelle für die Entsorgung von Elektro- und Elektronik-
Altgeräten oder Ihrer Müllabfuhr.

www.scheppach.com
DE |13
15.Störungsabhilfe
Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe scha󰀨en können, wenn Ihre Maschine
einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an
Ihre Service-Werkstatt.
Störung mögliche Ursache Abhilfe
Motor läuft nicht an
Ausfall Netzsicherung Netzsicherung prüfen
Verlängerungsleitung defekt Verlängerungsleitung tauschen
Anschlüsse am Motor oder Schalter
nicht in Ordnung von Elektrofachkraft prüfen lassen
Motor oder Schalter defekt von Elektrofachkraft prüfen lassen
Kohlebürsten defekt von Elektrofachkraft prüfen lassen
Motor bringt keine Leistung,
die Sicherung spricht an
Querschnitt der Verlängerungslei-
tung nicht ausreichend siehe Elektrischer Anschluss
Überlastung Werkzeug prüfen
Defekt der Elektrik von Elektrofachkraft prüfen lassen

www.scheppach.com
14
Garantiebedingungen Revisionsdatum 24. März 2021
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten an-
gegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung
im Schadensfall dienen.
Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:
1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser
Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die
unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oderTeile gehen in unser Eigentum über. Bitte beachten
Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der
Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unseren Garantieleistungen ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart)
bzw. derWartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege undWartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von
Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub),Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
- Schäden am Gerät oder anTeilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichenVerschleiß zurückzuführen sind sowie Schäden und/oder Abnut-
zung vonVerschleißteilen.
- Mängel am Gerät, die durchVerwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.
- Geräte, an denenVeränderungen oder Modikationen vorgenommen wurden.
- Geringfügige Abweichungen von der Soll-Beschaenheit, die fürWert und Gebrauchstauglichkeit des Geräts unerheblich sind.
- Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
- Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.
- Geräte die eine starkeVerschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.
Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.
4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müs-
sen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes
führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz einesVor-
Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle
vorzulegen bzw. einzusenden.Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht
wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der
Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen
Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechendenVerpackungs- und Ver-
sandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen
ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf demTransportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden
wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts
erstattet werden, wobei ein Abzug aufgrund von Abnutzung undVerschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.
5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center (via Post, eMail oder telefonisch).
Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service
Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.
Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.
6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14Tagen nach Eingang in unserem Service-Center.
Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.
7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigenVerschleißteile
(siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.
8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen
Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.
Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.
Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.
scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com
Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) ·Telefax +49 [0] 8223 4002 20 · E-Mail: [email protected] · Internet: http://www.scheppach.com
* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten
** Verbindungskosten: kostenlos aus dem deutschen Festnetz
Änderungen dieser Garantiebedingungen ohneVoranmeldung behalten wir uns jederzeit vor.
Ersatzteile
Zubehör
DokumenteKontakt
Reparatur

www.scheppach.com
GB |15
Explanation of the symbols on the device
Symbols are used in this manual to draw your attention to potential hazards. The safety symbols and the accompanying
explanations must be fully understood. The warnings themselves will not rectify a hazard and cannot replace proper
accident prevention measures.
Read the operating and safety instructions before start-up and follow them!
Wear hearing protection. Excessive noise can result in a loss of hearing.
Wear a dust protection mask. When machining wood and other materials, harmful dust
may be generated. Do not machine material containing asbestos!
Wear eye protection. Sparks created during work or fragments, chippings and dust
ejected by the device can case sight loss.
Wear protective gloves
Wear safety gloves
Protection class II
mAttention! We have marked points in these operating instructions that impact your safety with this
symbol

www.scheppach.com
16 | GB
Table of contents: Page:
1. Introdu ction............................................................................... 17
2. Device description..................................................................... 17
3. Scope of delivery....................................................................... 17
4. Proper use...................................................................................... 17
5. Safety information ..................................................................... 18
6. Technical data ........................................................................... 19
7. Unpacking ................................................................................. 20
8. Assembly / Before commissioning ............................................ 20
9. Start up...................................................................................... 20
10. Electrical connection ................................................................. 21
11. Cleaning .................................................................................... 21
12. Storage...................................................................................... 21
13. Maintenance.............................................................................. 21
14. Disposal and recycling .............................................................. 22
15. Troubleshooting......................................................................... 23

www.scheppach.com
GB |17
We accept no liability for accidents or damage that
occur due to a failure to observe this manual and the
safety instructions.
2. Device description
1. Handle
2. On/o󰀨 switch
3. Additional handle
4. Chuck lock
5. Tool receiver
6. Oil lling opening
7. Maintenance tool
8. Pointed chisel
9. Flat chisel
10. Lubricating grease
3. Scope of delivery
• Operating manual
• Pointed chisel
• Flat chisel
• Maintenance tool
• Lubricating grease
4. Proper use
The machine may only be used in the intended
manner. Any use beyond this is improper. The user/
operator, not the manufacturer, is responsible for
damages or injuries of any type resulting from this.
An element of the intended use is also the
observance of the safety instructions, as well as the
assembly instructions and operating information in
the operating manual.
Persons who operate and maintain the machine
must be familiar with it and must be informed about
potential dangers.
In addition, the applicable accident prevention
regulations must be strictly observed.
Other general occupational health and safety-related
rules and regulations must be observed.
The liability of the manufacturer and resulting
damages are excluded in the event of modications
of the machine.
The machine may only be operated with original parts
and original accessories from the manufacturer.
The safety, operating and maintenance specications
of the manufacturer, as well as the dimensions
specied in the technical data, must be observed.
Please observe that our equipment was not designed
with the intention of use for commercial or industrial
purposes. We assume no guarantee if the equipment
is used in commercial or industrial applications, or for
equivalent work.
1. Introdu ction
Manufacturer:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Dear Customer
We hope your new tool brings you much enjoyment
and success.
Note:
In accordance with the applicable product liability
laws, the manufacturer of this device assumes no
liability for damage to the device or caused by the
device arising from:
• Improper handling,
• Non-compliance with the operating manual,
• Repairs carried out by third parties, unauthorised
specialists.
• Installing and replacing non-original spare parts
• Application other than specied
• Failure of the electrical system in the event of the
electrical regulations and VDE provisions 0100,
DIN 13 / VDE0113 not being observed
Please consider:
Read through the complete text in the operating
manual before installing and commissioning the
device.
The operating manual is intended to help the user to
become familiar with the machine and take advantage
of its application possibilities in accordance with the
recommendations.
The operating manual includes important instructions
for safe, proper and economic operation of the
device, for avoiding danger, for minimising repair
costs and downtimes, and for increasing the reliability
and extending the service life of the device.
In addition to the safety instructions in this operating
manual, you must also observe the regulations
applicable to the operation of the device in your
country.
Keep the operating manual package with the machine
at all times and store it in a plastic cover to protect
it from dirt and moisture. They must be read and
carefully observed by all operating personnel before
starting the work.
The device may only be used by personnel who have
been trained to use it and who have been instructed
with respect to the associated hazards. The required
minimum age must be observed.
In addition to the safety instructions in this operating
manual and the separate regulations of your country,
the generally recognised technical rules relating to the
operation of such machines must also be observed.

www.scheppach.com
18 | GB
Personal safety
• Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the inuence of drugs, alcohol or medication. A
moment of carelessness when using electrical tools
can result in serious injuries.
• Use personal protective equipment. Always wear
eye protection. Protective equipment such as
a dust mask, non-skid safety shoes, hard hat or
hearing protection used for appropriate conditions
will reduce personal injuries.
• Prevent unintentional starting. Ensure the switch
is in the o󰀨-position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Keeping your nger on the switch or
having the device switched on when you connect
it to the power supply may result in accidents.
• Remove any adjusting key or wrench before turning
the power tool on. A tool or spanner that is located
in a rotating device part may result in injuries.
• Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power
tool in unexpected situations.
• Dress properly. Do not wear loose clothing or
jewellery. Keep hair, clothing and gloves away from
moving parts. Loose clothes, jewellery or long hair
can be caught in moving parts.
• If dust extraction and collection devices can be
mounted, make sure that they are connected and
used properly. Use of dust collection can reduce
dust-related hazards.
Power tool use and care
• Do not overload the device. Use the correct power
tool for your application. The correct power tool will
do the job better and safer at the rate for which it
was designed.
• Do not use the power tool if the switch does not turn it
on and o󰀨. Any electric tool that cannot be controlled
with the switch is dangerous and must be repaired.
• Remove the plug from the socket and/or remove
the battery before setting the device, changing
accessories or putting the device away. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
• Store idle power tools out of the reach of children
and Do not let people use the device who are
not familiar with it or who have not read these
instructions. Power tools are dangerous in the
hands of untrained users.
• Maintain the electric tool with care. Check whether
moving parts function properly and do not get stuck
and whether parts are broken or are damaged and
thus adversely a󰀨ect the electric tool function. Have
damaged parts repaired before using the device.
Many accidents are caused by poorly maintained
power tools.
5. Safety information
General safety information
Read all safety information and instructions.
Failure to observe safety information and instructions
can result in electric shock, re and/or serious
injuries.
Save all warnings and instructions for future
reference.
The term “electric tool” used in the safety instructions
refers to mains-powered electrical tools (with a mains
cable) and battery-powered electrical tools (without
a mains cable).
Work area safety
• Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
• Do not operate power tools in explosive
atmospheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
• Keep children and bystanders away while operating
a power tool. Distractions may cause you to lose
control of the device.
Electrical safety
• Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power tools.
Unmodied plugs and matching outlets will reduce
risk of electric shock.
• Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
• Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk
of electric shock.
• Do not use the cable for another purpose, for
example, carrying or hanging the power tool or
pulling the plug out of the socket. Keep the cable
away from heat, oil, sharp edges or moving device
parts. Damaged or coiled cables increase the risk
of an electric shock.
• If you work with a power tool outdoors, only use
extension cables that are also suitable for outdoor
use. Using an extension cable suitable for outdoor
use reduces the risk of an electric shock.
• If you cannot avoid using the electrical tool in a
wet environment, use a fault-current circuit breaker.
Use of an RCD reduces the risk of electric shock.

www.scheppach.com
GB |19
Residual risks
The machine has been built according to the state-
of-the-art and the recognised technical safety
requirements. However, individual residual risks can
arise during operation.
• Health hazard due to electrical power, with the use
of improper electrical connection cables.
• Before performing setting or maintenance work,
release the start button and pull out the power plug.
• Furthermore, despite all precautions having been
met, some non-obvious residual risks may still
remain.
• Residual risks can be minimised if the “Safety
information” and the “Proper use” together with the
operating manual as a whole are observed.
• Avoid accidental starting of the machine: the
operating button may not be pressed when
inserting the plug in an outlet. Use the tool that
is recommended in this operating manual. This is
how to ensure that your machine provides optimum
performance.
• Keep your hands away from the work area, when
the machine is in operation.
6. Technical data
Stroke rate 4600 min-1
Dimensions L x W
x H
470 x 240 x 95 mm
Impact force 27 J
Engine 220 - 240 V~ / 50 Hz
Rated input P1 1300 W
Protection class II
Protection
category
IP20
Retainer SDS - MAX System
Technical changes reserved!
Noise & vibration
m Warning: Noise can have serious e󰀨ects on your
health. If the machine noise exceeds 85 dB (A),
please wear suitable hearing protection.
Noise data
Sound power level LWA 102,5 dB(A)
Sound pressure level LpA 88,5 dB(A)
Uncertainty Kwa/pA 2,46 dB(A)
Vibration parameters
Vibration ah(handle) 16.475 m/s²
Vibration ah(additional handle) 17.242 m/s²
Uncertainty Kh1.5 m/s²
• Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
• Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations
di󰀨erent from those intended could result in a
hazardous situation.
Safety instructions for hammers
• Wear hearing protection. Excessive noise can
result in a loss of hearing.
• Use the additional grips if these are supplied with
the electric tool. Loss of control can lead to injuries.
• When performing work during which the tool
attachment can meet with concealed power lines
or its own mains cable, hold the device by the
insulated gripping surfaces. Contact with a live
power line can also electrify metal device parts and
lead to an electric shock.
• Use the appropriate detection devices in order to
detect hidden supply lines or consult the local utility
company. Contact with electrical lines can result
in re and electric shock. Damage to a gas line
can lead to an explosion. Penetrating a water pipe
causes property damage or may cause an electric
shock.
• Hold the electrical tool rmly with both hands and
ensure rm footing. It is safer to guide the electrical
tool with two hands.
• Secure the workpiece. A workpiece held with a
clamping device or vice is held more securely than
with your hand.
• Wait until the electrical tool has come to a standstill
before setting it down. The tool attachment can get
caught and this can lead to loss of control over the
electric tool.
Keep the noise level and vibration to a minimum!
• Only use devices which are free of defects.
• Maintain and clean the device at regular intervals.
• Adapt your working methods to the device.
• Do not overload the device.
• Have the device checked if necessary.
• Switch the device o󰀨 if it is not in use.
• Wear gloves.
m ATTENTION!
This power tool generates an electromagnetic eld
during operation. This eld can impair active or
passive medical implants under certain conditions. In
order to prevent the risk of serious or deadly injuries,
we recommend that persons with medical implants
consult with their physician and the manufacturer of
the medical implant prior to operating the machine.

www.scheppach.com
20 | GB
Turning the tool, Fig. 3
To turn the tool to the correct position, the rear release
ring (a) must be pulled forward towards the tool and
held. Then the tool can be turned to the desired
position. Then release the release ring (a) again and
make sure that it is securely engaged.
Additional handle Fig. 2
For safety reasons, use the demolition hammer
only with the additional grip.
The additional handle (3) allows the user additional
hold when using the demolition hammer. For safety
reasons, it is not permitted to use the device without
the additional handle (3). The additional handle can
be turned into any arbitrary position. Loosen the
locking of the additional handle (3) by turning the
handle anti-clockwise.
Turn the handle to the most comfortable working
position and tighten the handle again by turning it
clockwise.
9. Start up
m ATTENTION!
Always make sure the device is fully assembled
before commissioning!
Attention! For your safety, the machine may only
be held by the two handles (1 and 3, Fig. 1)!
This avoids the risk of an electric shock when
chiselling in the event contact is made with lines.
Switching on/o󰀨 (g. 4)
This electric tool operates with a momentary switch.
Warning! Hold the electric tool securely by the main
and additional handles! Only then operate the on/o󰀨
switch! Otherwise there is a danger of injury!
Hold the electric tool securely in a vertical position by
the main and additional handles.
Press the on/o󰀨 switch (2) and hold it in position.
Release the ON/OFF switch (2) to switch the electric
tool o󰀨.
• For continuous operation, press the on/o󰀨
switch (2) and the locking knob (b) on the handle
simultaneously.
• To switch o󰀨 continuous operation, press the on/o󰀨
switch (2) and then release it again.
Always keep chisel tools sharp.
Attention:
–Only work with low pressure when chiselling.
–Too much pressure puts unnecessary strain on the
motor.
7. Unpacking
• Open the packaging and carefully remove the
device.
• Remove the packaging material, as well as
the packaging and transport safety devices (if
present).
• Check whether the scope of delivery is complete.
• Check the device and accessory parts for
transport damage. In the event of complaints
the carrier must be informed immediately. Later
claims will not be recognised.
• If possible, keep the packaging until the expiry of
the warranty period.
• Familiarise yourself with the product by means
of the operating manual before using for the rst
time.
• With accessories as well as wearing parts
and replacement parts use only original parts.
Replacement parts can be obtained from your
dealer.
• When ordering please provide our article number
as well as type and year of manufacture for your
product.
mWARNING!
Danger of choking and su󰀨ocating!
The packaging material, packaging and transport
safety devices are not children‘s toys. Plastic bags,
foils and small parts can be swallowed and lead to
choking.
- Keep packaging material, packaging and transport
safety devices away from children.
8. Assembly / Before commissioning
m ATTENTION!
Always make sure the device is fully assembled
before commissioning!
Inserting the chisel Fig. 2
• Clean tool before use and lightly grease tool shaft
with grease.
• Pull back the SDS MAX chuck lock (4) as far as the
stop. Insert the chisel as far as the stop and turn it
until it latches into place.
• Release the SDS MAX chuck. It should only be
possible to slide the chisel forwards or backwards
by approx. 1 cm in the chuck.
• Check the locking mechanism by pulling on the
tool.
Remove tool
Removal takes place in reverse order.
