Schmalz 10.01.10.05369 User manual

Bedienungsanleitung Greifsystem
Operating Manual gripper system
30.30.01.00336 Status 05.2013 / Index 00 Seite / Page 1/9
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel [phone] / 2403 - 0
Fax [phone] / 2403 - 259
www.schmalz.com
[e-mail]
DE/EN
Greifsystem SSP / Gripper system SSP
10.01.10.05369
10.01.10.05370
Schmalz Saugerspinne
zur Handhabung von Keramikplatten
Schmalz Suction-pad system
for handling of ceramic plates
Bedienungsanleitung wurde in deutscher Sprache erstellt.
Für künftige Verwendung aufbewahren!
These operating instructions were written in the German language.
Please keep this manual for future use!

Bedienungsanleitung Greifsystem
Operating Manual gripper system
30.30.01.00336 Status 05.2013 / Index 00 Seite / Page 2/9
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel [phone] / 2403 - 0
Fax [phone] / 2403 - 259
www.schmalz.com
[e-mail]
Inhaltsverzeichnis / Contents
1Sicherheits- und Gefahrenhinweise / Safety Notes....................................................................................................... 2
2Technische Daten / Technical data............................................................................................................................... 4
3Beschreibung / Description........................................................................................................................................... 4
4Wartung / Maintenance................................................................................................................................................. 5

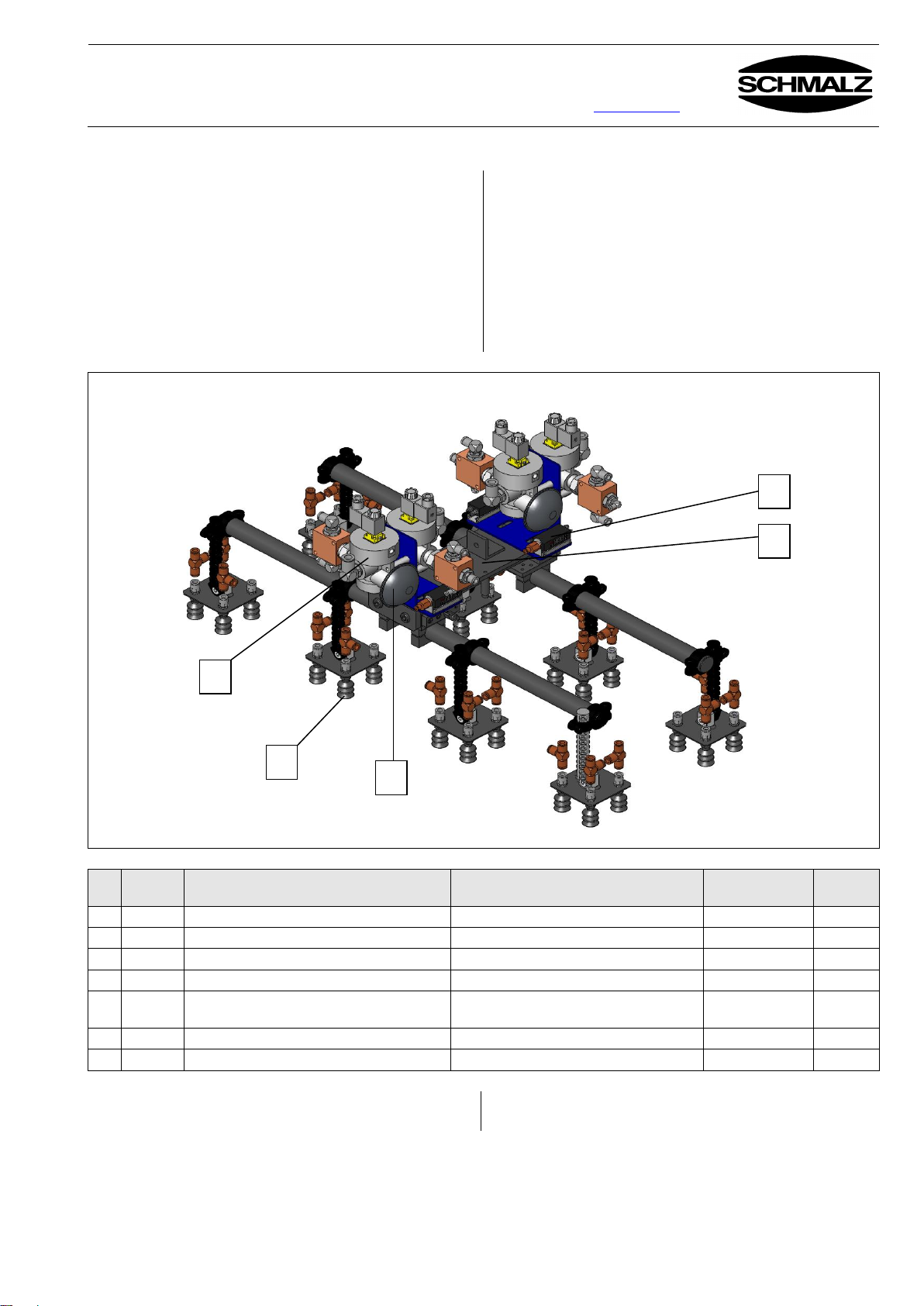

5Ersatz- und Verschleißteile / Spare and consumable parts.......................................................................................... 6
6Pneumatikplan / pneumatic drawing............................................................................................................................. 7
7Konstruktionszeichnung / Construction drawing........................................................................................................... 8
8 Herstellererklärung / EC-declaration of manufacture.................................................................................................... 9
Anhang / Appendix
EMVP 15 24V-DC 3/2 NO/NC 30.30.01.00067
Vakuumschalter VS-V-D 30.30.01.00011
1 Sicherheits- und Gefahrenhinweise / Safety Notes
Gefahr Gefahr
1.1 Allgemeine Hinweise
Diese Bedienungsanleitung enthält wichtige
Informationen zum Umgang mit dem Greifsystem. Bitte
lesen Sie die Bedienungsanleitung sorgfältig durch und
bewahren Sie diese für spätere Zwecke auf!
Die Bedienungsanleitung ist auf den Lieferumfang der
Fa. Schmalz abgestimmt. Kundenseitige Änderungen
des Greifsystems wurden dabei nicht berücksichtigt!
Der Anschluss und die Inbetriebnahme des Greifsystems
darf erst erfolgen, nachdem die Bedienungsanleitung
gelesen und verstanden wurde!
Der Betrieb in explosionsgefährdeter Umgebung ist nicht
zulässig. Brand- und Explosionsgefahr!
Betrieb des Gerätes ausschließlich mit den für die
Komponenten jeweils angegebenen
Betriebsspannungen!
Die Installation darf nur von qualifiziertem Fachpersonal
durchgeführt werden!
Allgemeine Sicherheitsvorschriften, EN-Normen und
VDE-Richtlinien müssen beachtet und eingehalten
werden!
Betrieb des Systems ausschließlich durch geschultes
Personal!
Gefahr Gefahr
General notes
These operating instructions contain important
information on using the gripping system. Please read
the operating instructions thoroughly and keep them for
later reference!
The operating instructions are tailored to the scope of
delivery of the company Schmalz. Modifications to the
gripping system requested by the customer were not
taken into consideration!
The connection and the commissioning of the gripping
system may only occur once the operating instructions
have been read and understood!
The device may not be operated in environments where
there is a risk of explosion. Risk of fire and explosion!
The device must only be operated using the specified
operating voltage!
The installation may only be carried out by qualified
specialist personnel!
General safety instructions, European standards and
VDE guidelines must be taken into account and
observed!
The system may only be operated by trained personnel!

Bedienungsanleitung Greifsystem
Operating Manual gripper system
30.30.01.00336 Status 05.2013 / Index 00 Seite / Page 3/9
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel [phone] / 2403 - 0
Fax [phone] / 2403 - 259
www.schmalz.com
[e-mail]
Durch Druckluft / Vakuum können geschlossene Gefäße
explodieren / implodieren!
Der Vakuumerzeuger erzeugt Lärm –evtl. Gehörschutz
tragen!
Werden entgegen der bestimmungsgemäßen
Verwendung gefährlicher Staub, Ölnebel, Dämpfe,
Aerosole usw. abgesaugt, gelangen diese in die Abluft
was zu Vergiftungen führen kann. Geeignete und
zulässige Vakuumfilter verwenden!
Nur die vorgesehenen Anschlussmöglichkeiten,
Befestigungsbohrungen und Befestigungsmittel
verwenden!
Personen und Tiere befördern mit der Last oder dem
Greifer ist verboten!
Die Bauteile sind den Verpackungen sorgfältig zu
entnehmen!
Die Bauteile sind generell vor Beschädigungen jeglicher
Art zu schützen!
Bei Installation und Wartung: Bauteil / Gerät spannungs-
und druckfrei schalten und gegen unbefugtes
Wiedereinschalten sichern!
Es dürfen keine Veränderungen an den Bauteilen
vorgenommen werden!
Sauberkeit im Umfeld und am Einsatzort!
Nur die vorgesehenen Anschlussmöglichkeiten sind zu
benutzen!
Der Greifer wird in Verbindung mit einem automatisierten
Handlingsystem (Portal / Roboter) eingesetzt. Deshalb
gelten außerdem die Sicherheitsvorschriften des
entsprechenden Systems!
Nichtbeachtung dieser vorgenannten Verhaltensweisen
kann zu Funktionsstörungen, Schäden und Verletzungen
–auch Lebensgefahr- führen!
Die Bauteile sind bei Außerbetriebstellung des Gerätes
umweltgerecht zu entsorgen!

1.2 Bestimmungsgemäße Verwendung:
Die Saugerspinne ist zum Greifen von Keramikplatten
vorgesehen. Die Definition der Werkstücke erfolgt über
die Auftragsbestätigung. Es dürfen keine anderen
Gegenstände angesaugt werden.
Die Saugerspinne muss an einen Roboter angebunden
und mit den entsprechenden Schutzeinrichtungen
betrieben werden. Der Roboter muss von befähigtem
und eingewiesenem Fachpersonal betrieben werden.
Compressed air / vacuum can cause closed containers
to explode / implode!
The vacuum generator also generates noise - you should
possibly wear ear protectors!
If the ejector is used, in contravention of its intended use,
to draw in dangerous dust, oil fog, vapours, aerosols,
etc., then these will be blown out of the exhaust and may
cause injuries. Always use suitable and approved
vacuum filters!
Use only the connection facilities, mounting holes and
mounting components provided for this purpose!
The transport of persons or animals with the load or with
the gripper is forbidden!
Remove the components carefully from their packing
materials!
Handle the components carefully to avoid damaging
them!
For installation and maintenance, switch off the electrical
and compressed-air supplies to the component or
equipment and ensure that they cannot be switched on
inadvertently!
The components may not be modified in any manner!
Keep the components and the work area clean!
Only the connection facilities provided may be used!
The gripper is used together with an automated handling
system (portal or robot). For this reason, the safety notes
for the handling system must also be observed!
Non-compliance with the above can result in incorrect
function, damage to equipment and (possibly fatal)
injuries to persons!
Any components removed from the equipment must be
disposed of in accordance with the local environmental
regulations!
1.2 Intended use:
The vacuum spider is intended for gripping deramic
plates. The workpieces are defined in the order
confirmation. It is not allowed to handle other parts with
the system.
The vacuum spider is attached to a robot and is operated
with the appropriate safety equipment. The robot may
only be operated by trained and qualified specialist
personnel.

Bedienungsanleitung Greifsystem
Operating Manual gripper system
30.30.01.00336 Status 05.2013 / Index 00 Seite / Page 4/9
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel [phone] / 2403 - 0
Fax [phone] / 2403 - 259
www.schmalz.com
[e-mail]

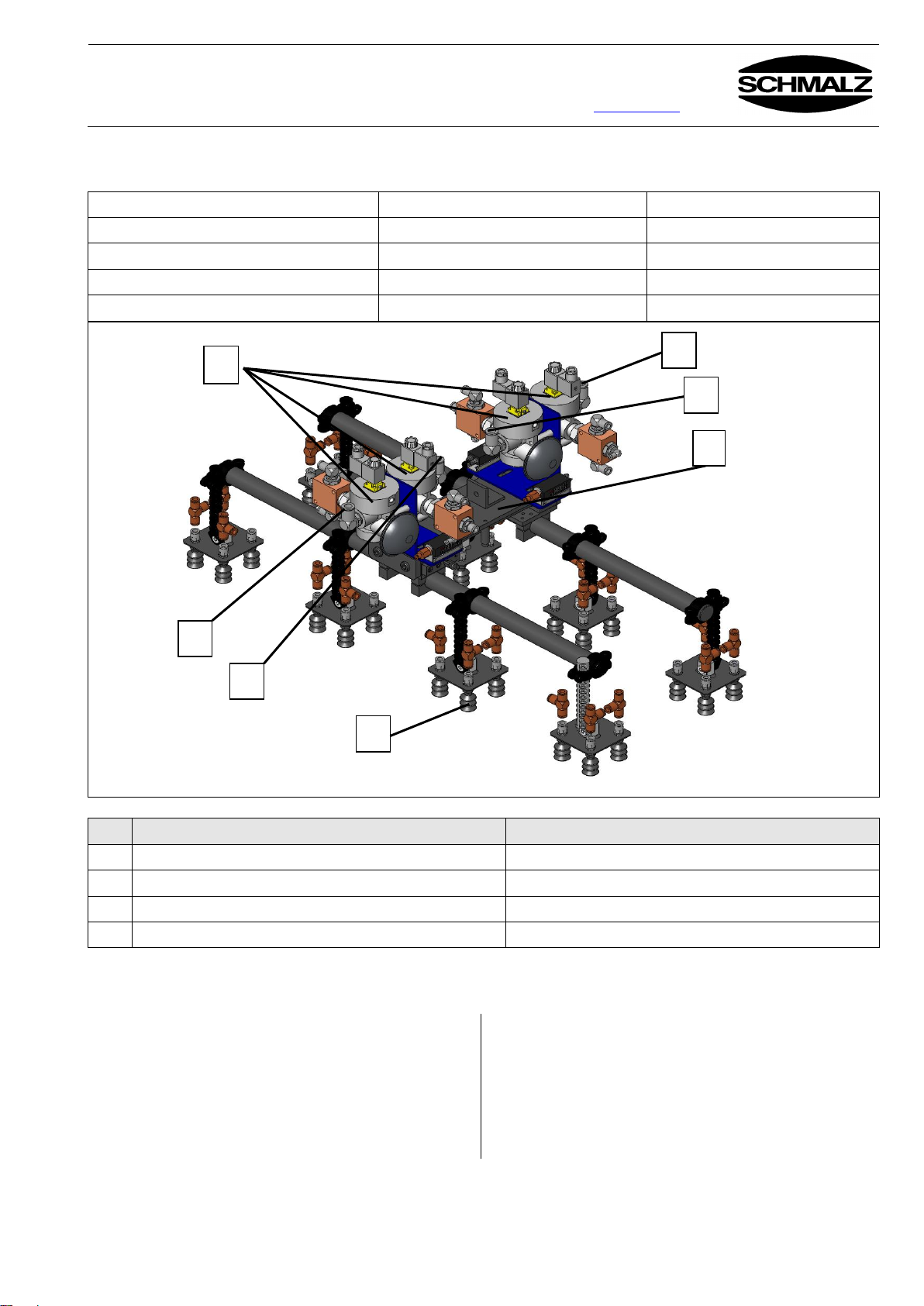

2 Technische Daten / Technical data
Anzahl Saugstellen
Number of suction cells
32
Anzahl Saugkreise
Number of vacuum circuits
4
Anzahl Sauganschlüsse
Number of suction connections
4
Arbeitstemperatur
Operating temperature
5° - 40°C
Greifergewicht
Weight
Siehe Typenschild / see type label
Pos
Beschreibung
Designation
A
Flanschmodul
Flange module
B
Vakuumanschluss
Vacuum connection
C
Ventil EMVP 15 24V-DC 3/2 NO/NC
Valve EMVP 15 24V-DC 3/2 NO/NC
D
Balgsauggreifer
Bellows suction pad
3 Beschreibung / Description
Der Vakuumerzeuger wird an die Vakuumanschlüsse [B]
angeschlossen.
The vacuum blower is connected to the vacuum connection
[B].
Über die Ventile [C] werden die Saugkreise SK 1-4
angesteuert.
Over the valves [C] the suction circuits SK1-4 are controlled.
Die Saugkreise SK1-4 können einzeln über die Ventile [C]
angesteuert werden.
The individual suction circuits SK1-4 can be controlled via
the valves [C]..
Mit den Vakuumschalter, kann der Vakuumwert abgefragt
werden.
With the vacuum switch the vacuum level can be read.
C
D
B
A
B
B
B

Bedienungsanleitung Greifsystem
Operating Manual gripper system
30.30.01.00336 Status 05.2013 / Index 00 Seite / Page 5/9
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel [phone] / 2403 - 0
Fax [phone] / 2403 - 259
www.schmalz.com
[e-mail]
4 Wartung / Maintenance
Wartungsintervalle bezogen auf 1 Schichtbetrieb:
Funktionsbaugruppe
Beschreibung der Wartungstätigkeit
Wartungsintervall
d = täglich
w = wöchentlich
m = monatlich
a = jährlich
Hilfsstoffe/
Hilfsmittel
zusätzliche
Unterlagen /
Hinweise
Allgemein
Schrauben auf Festsitz prüfen; ggf.
nachziehen
6 m
-
-
Allgemein
Äußere Verschmutzungen am Greifer mit
trockenem Lappen reinigen.
3 m
-
-
Allgemein
Schlauchverbindungen auf Festsitz prüfen
3 m
-
-
Allgemein
Verschlauchung auf Dichtheit prüfen
3 m
-
-
Balgsauggreifer
Balgsauggreifer auf Beschädigungen und
Risse überprüfen und ggf. Balgsauggreifer
austauschen.
m
-
-
Vakuumschalter
Wartung gemäß Dokumentation im
Anhang
Siehe Dokument im
Anhang
-
Siehe Dokument
im Anhang
Elektromagnetventil
Wartung gemäß Dokumentation im
Anhang
Siehe Dokument im
Anhang
-
Siehe Dokument
im Anhang
Maintenance intervals for single-shift operation:
Function group
Maintenance action
Maintenance
interval
d = daily
w = weekly
m = monthly
a = annually
Consumables/
aids
Additional
documents / Notes
General
Check screws for tightness and tighten as
necessary.
6 m
-
-
General
Clean the exterior of the gripper with a dry
cloth.
3 m
-
-
General
Check that the hoses are securely
connected.
3 m
-
-
General
Check the hoses for leaks.
3 m
-
-
Bellows suction pad
Inspect the bellows suction pad for
damage or cracks. If necessary, replace
the bellows suction pad.
m
-
-
Vacuum switch
As described in the Appendix
See the appended
document.
-
See the appended
document.
Solenoid valve
As described in the Appendix
See the appended
document.
-
See the appended
document.

Bedienungsanleitung Greifsystem
Operating Manual gripper system
30.30.01.00336 Status 05.2013 / Index 00 Seite / Page 6/9
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel [phone] / 2403 - 0
Fax [phone] / 2403 - 259
www.schmalz.com
[e-mail]
5 Ersatz- und Verschleißteile / Spare and consumable parts
Für dieses Gerät übernehmen wir eine Gewährleistung
gemäß unseren Allgemeinen Verkaufs- und
Lieferbedingungen. Das gleiche gilt für Ersatzteile, sofern es
sich um von uns gelieferte Originalteile handelt. Für
Schäden, die durch die Verwendung von anderen als
Originalersatzteilen oder Originalzubehör entstehen, ist
jegliche Haftung unsererseits ausgeschlossen.
Ausgenommen von der Gewährleistung sind alle
Verschleißteile.
This equipment is guaranteed in accordance with our
General Terms of Business. This also applies to spare parts
where these are original parts supplied by us. We will
assume no liability for damage caused by the use of non-
original spare parts and accessories. Wear and consumable
parts are not covered by the guarantee.
Pos
Menge /
Quantity
Beschreibung
Designation
Art.-No.
Legende
1
1
Flanschmodul
Flange module
-
E
2
4
Filter mit Anbausatz
Filter with mounting kit
10.05.01.00061
E
3
4
EMVP 15 24V-DC 3/2 NO/NC
EMVP 15 24V-DC 3/2 NO/NC
10.05.02.00146
E
4
4
Vakuumschalter VS-V-D PNP
Vacuum switch VS-V-D PNP
10.06.02.00049
E
5
32
Balgsauggreifer FSG 25 NK-45 G1/8-IG
Bellows suction pad FSG 25 NK-45
G1/8-IG
10.01.06.00442
V
6*
4m
Schlauch VSL 8-6-PU-DS
Hose VSL 8-6-PU-DS
10.07.09.00003
V
7*
0,5m
Schlauch VSL 4-2-PU-DS
Hose VSL 4-2-PU-DS
10.07.09.00001
V
* Positionen nicht abgebildet / Positions not shown
E=Ersatzteil, V= Verschleißteil, VB= Verschleißteilbaugruppe,
enthält Verschleißteile
E= Spare part, V= Consumable part, VB= Consumable-part
assembly, contains consumable parts
3
2
5
1
4

Bedienungsanleitung Greifsystem
Operating Manual gripper system
30.30.01.00336 Status 05.2013 / Index 00 Seite / Page 7/9
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel [phone] / 2403 - 0
Fax [phone] / 2403 - 259
www.schmalz.com
[e-mail]
6 Pneumatikplan / pneumatic drawing

Bedienungsanleitung Greifsystem
Operating Manual gripper system
30.30.01.00336 Status 05.2013 / Index 00 Seite / Page 8/9
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel [phone] / 2403 - 0
Fax [phone] / 2403 - 259
www.schmalz.com
[e-mail]
7 Konstruktionszeichnung / Construction drawing

Bedienungsanleitung Greifsystem
Operating Manual gripper system
30.30.01.00336 Status 05.2013 / Index 00 Seite / Page 9/9
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel [phone] / 2403 - 0
Fax [phone] / 2403 - 259
www.schmalz.com
[e-mail]
8 Herstellererklärung / EC-declaration of manufacture
