www.schrack.comSerie Marra Pro II LED
Serie Marra Pro II LED
EN
Assembly instructions
DE
Montageanleitung
SK
Návod na inštaláciu
PL
Instrukcja montażu
CZ
Montážní návod
HU
Szerelési útmutató
BA
Upute za montažu
SI
Navodila za montažo
HR
Upute za montažu
RO
Instrucţiuni de montaj
RS
Инструкције за уградњу
BG
Инструкции за монтаж
RU
инсталиране
HL
Montage handleiding
FR
Manuel d’installation
IT
Instruzioni per I'nstallazione
ES
Instrucciones de instalación
Safety instruktions
ti
Sicherheitshinweise
ti
tt
EN Danger, installation by electricians only
DE Lebensgefahr, Montage nur durch Elektrofachkraft
SK Nebezpečenstvo úrazu elektrickým prúdom! Inštaláciu zariadenia môže vykonávať len kvalifikovaný elektrikár.
PL Zagrożenie życia, montaż tylko przez wykwalifikowanego elektryka
CZ Nebezpečí ohrožení života, instalaci může provádět pouze osoba znalá ve symslu vyhl. 50/78 Sb
HU Életveszély, a szerelést csak szakképzett villanyszerelő végezheti
BA Opasno po život, instalaciju može izvoditi samo stručna osoba
SI Smrtno nevarno, vgradnja dovoljena samo pooblaščenim osebam.
HR Opasno po život, instalaciju može izvoditi samo stručna osoba
RO Pericol, montaj realizat doar de electricieni calificati
RS Опасност, инсталирају само електричари
BG Внимание, изисква се монтаж от електротехник
RU Опасность для жизни, только при установке электрика
HL Levensgevaar, installatie enkel door gekwalificeerde elektricien
FR Danger de mort, installation uniquement par électricien qualifié
IT Pericolo di morte, installazione solo tramite un‘elettricista
ES Peligro de muerte, sólo a través de electricista instalador
ft ti
Marra Pro II LED white
Marra Pro II LED weiß

Schrack Technik
www.schrack.com
Serie Marra Pro II LED
2/2
Schrack Technik GmbH
Seybelgasse 13
AT-1230 Vienna
Serie Marra Pro II LED

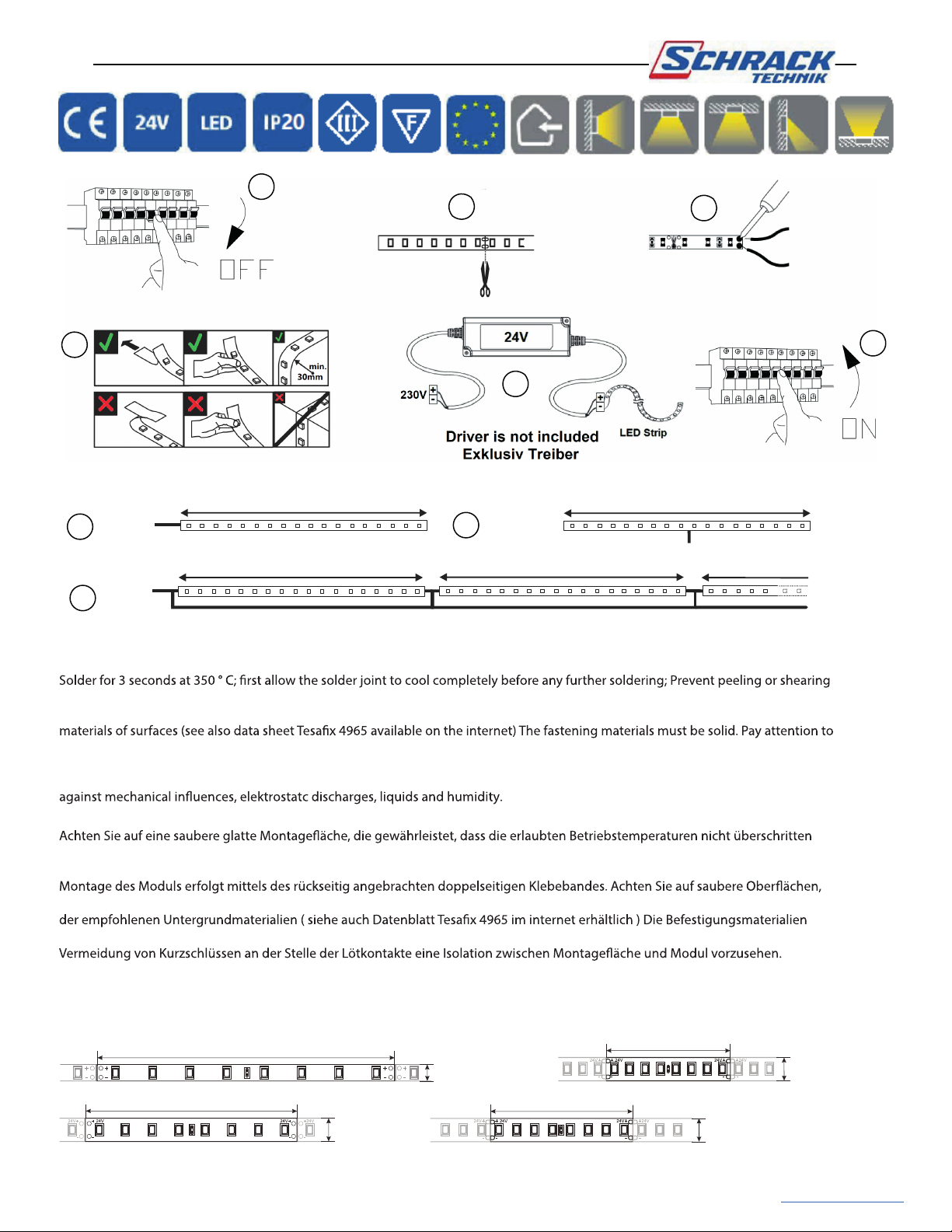

Installation:
Supply / Versorgung
EN
Pay attention to a clean smooth mounting surface, which ensures that the permitted operating temperatures are not exceeded.
Module to be mounted on thermally conductive substrate: pre-tin-plating cables and soldering pads before soldering and for max.
forces. The assembly of the module takes place by means of the double-sided adhesive tape attached on the back. Pay attention to
clean surfaces, which must be free of grease, oil, silicone and dirt particles. Please also note the advice of TESA regarding recommended
the complete removal of the protective tape. When mounted on metallic surfaces, to avoid short circuits, provide insulation between
the mounting surface and the module at the location of the solder contacts. The module must be mounted on a thermally conductive
surface to ensure that Tc is not exceeded. When installed, protect from mechanical and electrostatic stress. The tape must be protected
DE
werden. Auf thermisch leitfähigem Untergrund zu montierendes Modul: Vor dem Anlöten Kabel und Lötpads vorverzinnen und für
max. 3s bei 350°C löten; vor jeder weiteren Lötung zuerst Lötstelle komplett abkühlen lassen; Schäl- oder Scherkräfte verhindern. Die
welche frei von Fett, Öl, Silikon und Schmutzpartikeln sein müssen. Beachten Sie eventuell auch die Hinweise von TESA bezüglich
müssen in sich fest sein. Achten Sie auf die vollständige Entfernung des Schutzbandes. Bei Montage auf metallische Flächen ist zur
Das Modul muss auf einer thermisch leitenden Fläche montiert werden, um sicherzustellen, dass Tc nicht überschritten wird.
In eingebautem Zustand vor mechanischer und elektrostatischer Belastung schützen. Das Band ist daher vor mechanischen
Einwirkungen, elektrostatischen Entladungen sowie vor Flüssigkeiten und Feuchtigkeit zu schützen.
5-10m
24VDC
24VDC
5m max.
1
23
4
5
6
A
C
B
167mm
100mm 62,5mm
50mm
LIMT0001, LIMT0002, LIMT0003, LIMT00016, LIMT0017, LIMT0018
LIMT0004, LIMT0005, LIMT0006, LIMT00019, LIMT0020, LIMT0021 LIMT0007, LIMT0008, LIMT0009, LIMT00022, LIMT0023, LIMT0024
LIMT0010, LIMT0011, LIMT0012, LIMT00025, LIMT0026, LIMT0027
8mm
10mm 10mm
10mm
Dimensions / Abmesungen:
24VDC
Long lightlines / Lange Lichtlinien
max.10m max.10m max.10m
