Schulte Home 516-6 User manual

514-3
516-6
05/22
Art. Nr.: V1027-10-20; V1027-11-20; V1027-10-22;
V1027-11-22; V1027-10-04; V1027-11-04
- Montageanleitung -
- Assembly instructions -
- Notice de montage -
- Montagehandleiding -

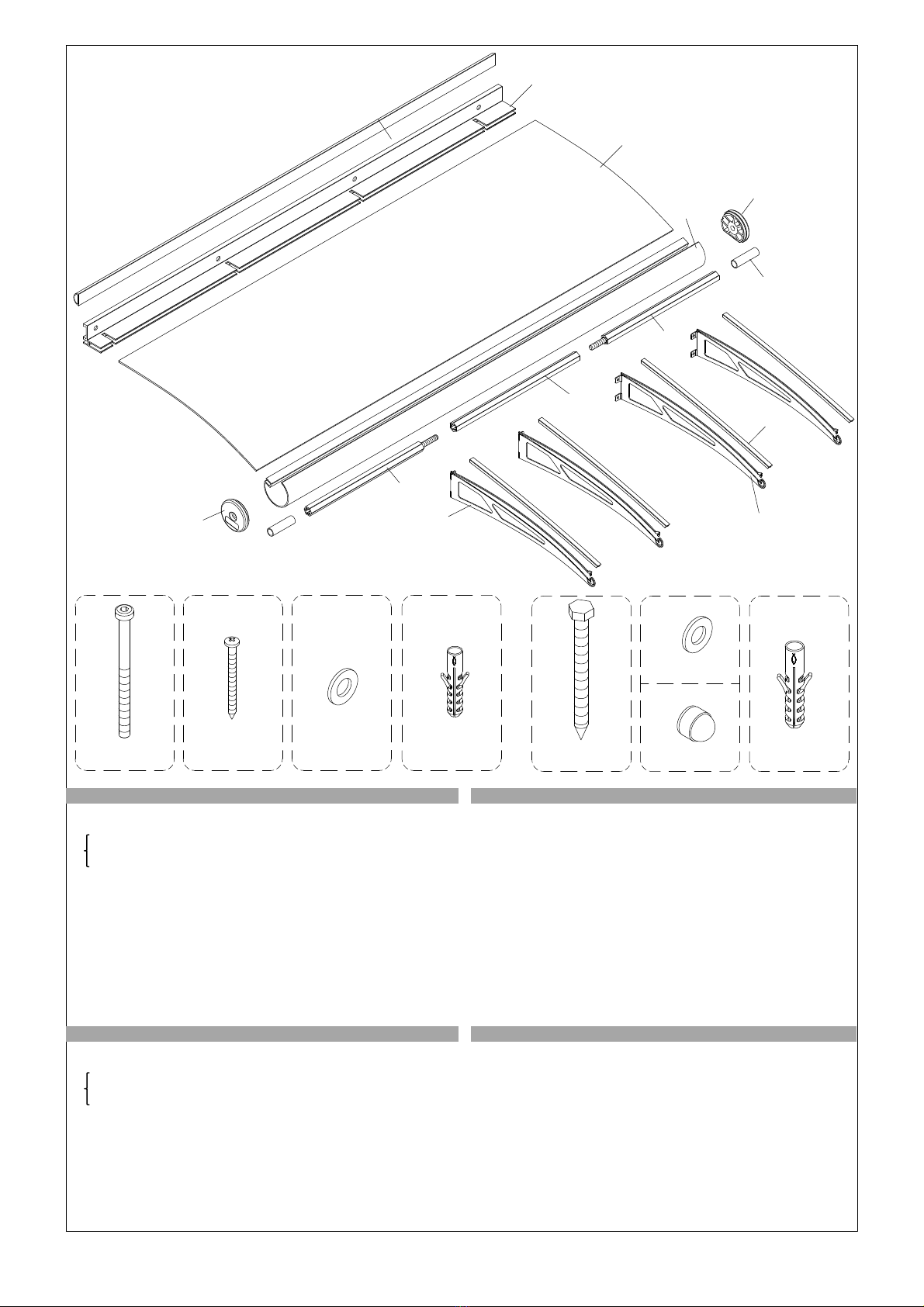

1
4
8
7
3
6
12
2
10
9
5
13
2
18
8x
14
8x
17
10 x 100
8x
20
8x
S14
S8
19
4x
16
4x
15
4x
4,8 x 50
M6x160
2x
11
2
10,5
5,3x16
weiß RAL 9010
Pos. Bezeichnung Ersatzteil-Nr. Preis Pos. Bezeichnung Ersatzteil-Nr. Preis
1 1x Acrylgas (klar) EV100100-22-10 Stück 259,50 € 11* 2x Zylinderschraube M6 x 160
1 1x Acrylgas (satiniert) EV100100-22-11 Stück 284,50 € 12* 2x Alu-Rundrohr 10 x 1
2 14* 8x Blendkappe SW 17 Sechskant
13 15* 4x Schraube 4,8 x 50
3 1x Regenrinnenprofil EV100060-22-04 Stück 77,85 € 16* 4x Dichtscheibe 5,3 x 16
4 1x Wandanschlussprofil EV100060-19-2-04 Stück 77,85 € 17* 8x Sechskantschraube 10 x 100
5 1x Dichtung für Wandanschlussprofil EV100040-5-09 Stück 24,95 € 18* 8x Unterlegscheibe
6 4x Dichtung Kratzschutz
EV100045-4-2-20 Stück 24,95 € 19* 4x Dübel S8
7 2x Wandhalter links EV100051-L-13-04 Stück 40,00 € 20* 8x Dübel S14
8 2x Wandhalter rechts EV100051-R-13-04 Stück 40,00 € * Zubehörbeutel EV100220-6-04 Set 51,90 €
9* 1x Endstück Regenrinne links
10* 1x Endstück Regenrinne rechts
eloxal
Pos. Bezeichnung Ersatzteil-Nr. Preis Pos. Bezeichnung Ersatzteil-Nr. Preis
1 1x Acrylgas (klar) EV100100-22-10 Stück 259,50 € 11* 2x Zylinderschraube M6 x 160
1 1x Acrylgas (satiniert) EV100100-22-11 Stück 284,50 € 12* 2x Alu-Rundrohr 10 x 1
2 14* 8x Blendkappe SW 17 Sechskant
13 15* 4x Schraube 4,8 x 50
3 1x Regenrinnenprofil EV100060-22-20 Stück 77,85 € 16* 4x Dichtscheibe 5,3 x 16
4 1x Wandanschlussprofil EV100060-19-2-20 Stück 77,85 € 17* 8x Sechskantschraube 10 x 100
5 1x Dichtung für Wandanschlussprofil EV100040-5-09 Stück 24,95 € 18* 8x Unterlegscheibe
6 4x Dichtung Kratzschutz EV100045-4-4-20 Stück 24,95 € 19* 4x Dübel S8
7 2x Wandhalter links
EV100051-L-15-20 Stück 40,00 € 20* 8x Dübel S14
8 2x Wandhalter rechts EV100051-R-15-20 Stück 40,00 €
9* 1x Endstück Regenrinne links * Zubehörbeutel EV100220-6-20 Set 51,90 €
10* 1x Endstück Regenrinne rechts
3x Distanzrohr EV100060-28-04 Stück 77,85 €
3x Distanzrohr EV100060-28-04 Stück 77,85 €

3
ACHTUNG!
Vor Montage des Daches bitte die Beschaffenehit Ihres Mauerewrks überprüfen. Ggf. müssen
andere Schrauben und Dübel verwendet werden, als im befügten Montage-Set enthalten sind
(z.B. Hohlraumdübel o.ä.).
Reinigungshinweis:
Acrylgas/Polycarbonat und Metall nicht mit lösungsmittelhaltigen oder scheuernden
Reinigungsmitteln bearbeiten. Verwenden Sie nur eine milde Seifenlauge mit einem weichen,
nicht scheuernden Tuch.
WARNING!
Please verify what type of wall you are dealing with before installing the canopy. lf necessary,
you may need to use other screws and anchors (e.g.drywall anchors orsimilar) than those
included in the enclosed installation kit.
Cleaning instructions:
Do not use cleaners containing solvents or abrasive cleaners on acryllc glass/polycarbonate
and metal. Please only use a mild soap solution with a soft, non-abrasive cloth.
ATTENTION!
Avant de fixer votre auvent, veillez à contrôler la marconnerie pour chaque cas particulier. Vous
pouvez éventuellement être amené à utiliser des chevilles et vis autres que celles fournies dans
le set de montage ci-joint (par exemple des chevilles pour matériaux creux).
Conseil de nettoyage'.
Pour l'entretien des parties mètalliques ou du verre acrylique/polycarbo nate, ne pas utiliser de
produit contenant un agent à base de solvant ou décapant. Veuillez seulement utiliser un prodult
nettoyant non agressif et frotter avec un chiffon doux.
WAARSCHUWING!
Conroleer met wat voor type muur u te maken heeft voor u begint met de montage van het
afdak.
Het kan mogelijk zijn dat u andere schroeven en pluggen moet gebruiken dan die geleverd zijn
in de montageset (bijvoorbeeld speciale pluggen voor een gipsen wand).
Schoonmaak advies:
Acrylglas/polycarbonaat en metaal niet behandelen met oplosmiddelen of schuurmiddelen.
Gebruik slechts een milde zeepoplossing met een zachte doek.
de
en
fr
nl

1
2
Pos. 4
Pos. 5
4
Pos. 4
Ø 8
Ø 14
11
17
+
4
1
2

Ø 8 mm
3
4
5
Pos. 19 Pos. 15
Pos. 16
ACHTUNG!
Das im Lieferumfang enthaltene
Befestigungsmaterial ist ausschließlich für
ungerissene Betonwände geeignet.
ATTENTION!
The delivered fixing materials are exclusively to
be used for intact concrete walls.
ATTENTION!
Les pièces de fixation incluses dans ce colis
sont uniquement destinées à des murs en bèton
non fissurés.
LET OP!
Het bij de levering inbegrepen
bevestigingsmateriaal is uitsluitend geschikt
voor niet gescheurde betonwanden.

5
6
Ø 14 mm
Pos. 8
Pos. 8
Pos. 7
Pos. 7
6
1
2
3
ACHTUNG!
Das im Lieferumfang enthaltene
Befestigungsmaterial ist ausschließlich für
ungerissene Betonwände geeignet.
ATTENTION!
The delivered fixing materials are exclusively
to be used for intact concrete walls.
ATTENTION!
Les pièces de fixation incluses dans ce colis
sont uniquement destinées à des murs en
bèton non fissurés.
LET OP!
Het bij de levering inbegrepen
bevestigingsmateriaal is uitsluitend geschikt
voor niet gescheurde betonwanden.

7
8
Pos. 17
Pos. 18
Pos. 20
Pos. 6
7
Pos. 14
17

9
10
146mm
800mm
800mm
800mm
146mm
8
Pos. 3

11
12
4
3
1
9
2
Pos. 1
10 mm

13
10
14
Pos. 2
Pos. 12
Pos. 9
Pos. 11
11
1
2
3

15
11
Pos. 10
Pos. 13
Pos. 2
11
16
1
2
3
4
5

516-6
