Schumacher Electric SL1317 User manual

0099001883-04
PLEASE SAVE THIS OWNER’S MANUAL AND READ BEFORE
EACH USE. This manual will explain how to use the unit safely
and effectively. Please read and follow these instructions and
precautions carefully.
POR FAVOR GUARDE ESTE MANUAL DEL PROPIETARIO Y
LEER ANTES DE CADA USO. En este manual se explica cómo
utilizar la unidad segura y efectiva. Por favor, lea y siga las siguientes
instrucciones y precauciones.
ESSAYER DE GARDER LE MANUEL D’INSTRUCTIONS ET LE
LIRE AVANT CHAQUE UTILISATION. Ce manuel explique comment
utiliser l’unité d’une façon sûre et efcace. S’il vous plaît lisez et suivez
ces instructions et précautions.
MODEL / MODELO / MODÈLE :
SL1317
Jump Starter
Arrancador
Aide de Démarrage
OWNER’S MANUAL / MANUAL DEL USUARIO
MANUEL D’UTILISATION

• 2 •
1. IMPORTANT SAFETY INSTRUCTIONS
SAVE THESE INSTRUCTIONS.
WARNING – RISK OF EXPLOSIVE GASES.
WORKING IN THE VICINITY OF A LEAD-ACID BATTERY IS
DANGEROUS. BATTERIES GENERATE EXPLOSIVE GASES
DURING NORMAL OPERATION. IT IS IMPORTANT THAT YOU
FOLLOW THESE INSTRUCTIONS EACH TIME YOU USE THE UNIT.
To reduce the risk of battery explosion, follow these instructions and
those published by the battery manufacturer and the manufacturer
of any equipment you intend to use in the vicinity of a battery.
Review cautionary markings on these products and on the engine.
WARNING! RISK OF ELECTRIC SHOCK OR FIRE.
1.1 Read the entire manual before using this product. Failure to do so
could result in serious injury or death.
1.2 Keep out of reach of children.
1.3 Do not put ngers or hands into any of the unit’s outlets.
1.4 Do not expose the unit to rain or snow.
1.5 Use only recommended attachments (Schumacher SA884 or SA866
jump cable). Use of an attachment not recommended or sold by
Schumacher® Electric Corporation for the SL1317 may result in a risk of
re, electric shock or injury to persons or damage to property.
1.6 To reduce the risk of damage to the electric plug or cord, pull by the
adaptor rather than the cord when disconnecting the unit.
1.7 Do not operate the unit with damaged cables or clamps.
1.8 Do not operate the unit if it has received a sharp blow, been dropped or
otherwise damaged in any way; take it to a qualied service person.
1.9 Do not disassemble the unit; take it to a qualied service person when
service or repair is required. Incorrect reassembly may result in a risk of
re or electric shock.
1.10 Changes or modications not expressly approved by the party
responsible for compliance could void the user’s authority to operate
this device.
WARNING! RISK OF EXPLOSIVE GASES.
1.11 To reduce the risk of a battery explosion, follow these instructions and
those published by the battery manufacturer and the manufacturer of
any equipment you intend to use in the vicinity of the battery. Review
the cautionary markings on these products and on the engine.
1.12 Do not set the unit on ammable materials, such as carpeting,
upholstery, paper, cardboard, etc.
1.13 Never place the unit directly above battery being jumped.
1.14 Do not use the unit to jump start a vehicle while charging the internal battery.

• 3 •
2. PERSONAL PRECAUTIONS
WARNING! RISK OF EXPLOSIVE GASES. A SPARK NEAR THE
BATTERY MAY CAUSE A BATTERY EXPLOSION. TO REDUCE THE
RISK OF A SPARK NEAR THE BATTERY:
2.1 NEVER smoke or allow a spark or ame in the vicinity of a battery or engine.
2.2 Remove personal metal items such as rings, bracelets, necklaces and
watches when working with a lead-acid battery. A lead-acid battery
can produce a short-circuit current high enough to weld a ring to
metal, causing a severe burn.
2.3 Be extra cautious, to reduce the risk of dropping a metal tool onto the
battery. It might spark or short-circuit the battery or other electrical
part that may cause an explosion.
2.4 Do not permit the internal battery of the unit to freeze. Never charge a
frozen battery.
2.5 To prevent sparking, NEVER allow clamps to touch together or
contact the same piece of metal.
2.6 Consider having someone nearby to come to your aid when you work
near a lead-acid battery.
2.7 Have plenty of fresh water, soap and baking soda nearby for use, in
case battery acid contacts your eyes, skin, or clothing.
2.8 Wear complete eye and body protection, including safety goggles and
protective clothing. Avoid touching your eyes while working near the
battery.
2.9 If battery acid contacts your skin or clothing, immediately wash
the area with soap and water. If acid enters your eye, immediately
ood the eye with cold running water for at least 10 minutes and get
medical attention right away.
2.10 If battery acid is accidentally swallowed, drink milk, the whites of eggs
or water. DO NOT induce vomiting. Seek medical attention immediately.
2.11 Neutralize any acid spills thoroughly with baking soda before attempting
to clean up.
2.12 This product contains a lithium ion battery. In case of re, you
may use water, a foam extinguisher, Halon, CO2, ABC dry chemical,
powdered graphite, copper powder or soda (sodium carbonate)
to extinguish the re. Once the re is extinguished, douse the
product with water, an aqueous-based extinguishing agent, or other
nonalcoholic liquids to cool the product and prevent the battery from
re-igniting. NEVER attempt to pick up or move a hot, smoking, or
burning product, as you may be injured.
2.13 NOTE: This equipment has been tested and found to comply with
the limits for a Class B digital device, pursuant to part 15 of the FCC
Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment
generates, uses, and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation.

• 4 •
If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and
on, the user is encouraged to try to correct the interference by one or
more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that
to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
3. PREPARING TO USE THE UNIT
WARNING! RISK OF CONTACT WITH BATTERY ACID. BATTERY
ACID IS A HIGHLY CORROSIVE SULFURIC ACID.
3.1 Make sure the area around the battery is well ventilated while the unit
is in use.
3.2 Clean the battery terminals before using the jump starter. During
cleaning, keep airborne corrosion from coming into contact with your
eyes, nose and mouth. Use baking soda and water to neutralize the
battery acid and help eliminate airborne corrosion. Do not touch your
eyes, nose or mouth.
3.3 Determine the voltage of the battery by referring to the vehicle
owner’s manual and make sure that the output voltage is 12V.
3.4 Make sure that the unit’s cable clamps make tight connections.
4. FOLLOW THESE STEPS WHEN CONNECTING TO A BATTERY
WARNING! A SPARK NEAR THE BATTERY MAY CAUSE A BATTERY
EXPLOSION. TO REDUCE THE RISK OF A SPARK NEAR THE BATTERY:
4.1 Plug the clamps into the unit, and then attach the output cables to
the battery and chassis as indicated below. Never allow the output
clamps to touch each other.
4.2 Position the DC cables to reduce the risk of damage by the hood, door
and moving or hot engine parts. NOTE: If it is necessary to close the hood
during the jump starting process, ensure that the hood does not touch the
metal part of the battery clips or cut the insulation of the cables.
4.3 Stay clear of fan blades, belts, pulleys and other parts that can cause injury.
4.4 Check the polarity of the battery posts. The POSITIVE (POS, P, +)
battery post usually has a larger diameter than the NEGATIVE (NEG,
N, -) post.
4.5 Determine which post of the battery is grounded (connected) to the
chassis. If the negative post is grounded to the chassis (as in most
vehicles), see step 4.6. If the positive post is grounded to the chassis,
see step 4.7.
4.6 For a negative-grounded vehicle, connect the POSITIVE (RED) clamp
from the jump starter to the POSITIVE (POS, P, +) ungrounded post
of the battery. Connect the NEGATIVE (BLACK) clamp to the vehicle
chassis or engine block away from the battery. Do not connect the
clamp to the carburetor, fuel lines or sheet-metal body parts. Connect
to a heavy gauge metal part of the frame or engine block.

• 5 •
4.7 For a positive-grounded vehicle, connect the NEGATIVE (BLACK)
clamp from the jump starter to the NEGATIVE (NEG, N, -) ungrounded
post of the battery. Connect the POSITIVE (RED) clamp to the vehicle
chassis or engine block away from the battery. Do not connect the
clamp to the carburetor, fuel lines or sheet-metal body parts. Connect to
a heavy gauge metal part of the frame or engine block.
4.8 When nished using the jump starter, remove the clamp from the
vehicle chassis and then remove the clamp from the battery terminal.
Disconnect the clamps from the unit.
5. FEATURES
1
2
3
4
6
5
7
10
8
9

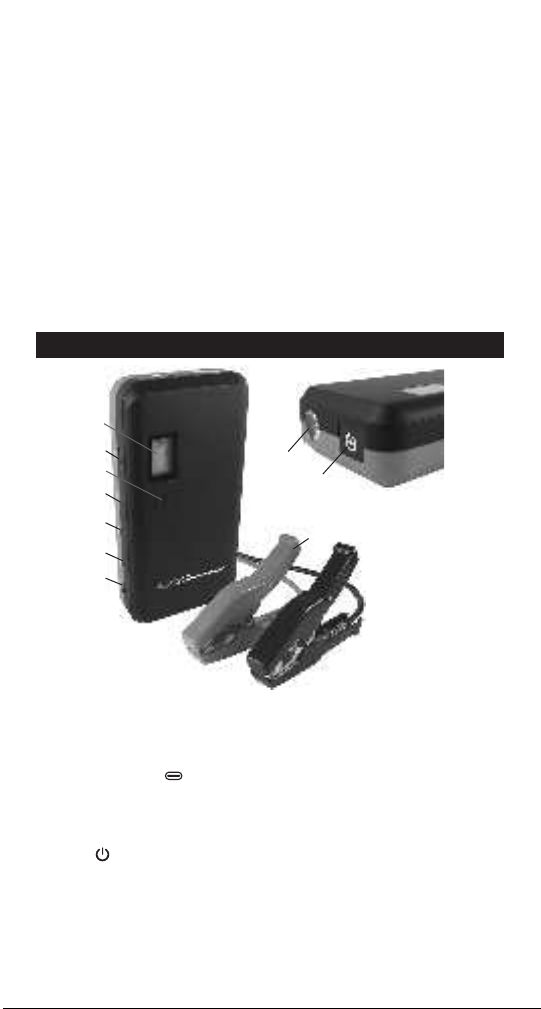

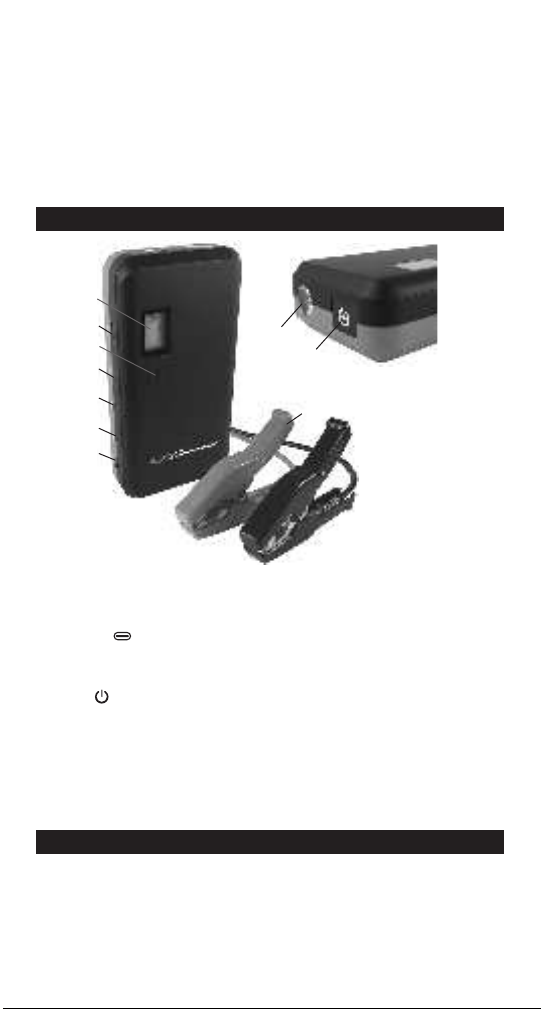

1. ON/OFF switch
2. Micro USB input port
for recharging
3. 3A input/output USB port
4. Qualcomm® Quick Charge™3.0
Technology USB output port
5. Display button
6. 2.4A USB output port
7. LCD display
Qualcomm Quick Charge is a product of Qualcomm Technologies, Inc. and/or its subsidiaries.
Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries.
Quick Charge is a trademark of Qualcomm Incorporated. All Qualcomm Incorporated trademarks
are used with permission.
8. LED light
9. Jump start
output socket
10. Battery clamps
with smart cable
Not shown:
11. Micro USB-USB
charging cable
12. Carrying bag
6. CHARGING THE JUMP STARTER
IMPORTANT! CHARGE IMMEDIATELY AFTER PURCHASE,
AFTER EACH USE AND EVERY 30 DAYS, OR WHEN THE
CHARGE LEVEL FALLS BELOW 85%, TO KEEP THE INTERNAL
BATTERY FULLY CHARGED AND PROLONG BATTERY LIFE.

• 6 •
6.1 CHECKING THE LEVEL OF THE INTERNAL BATTERY
1. Slide the ON/OFF switch to the ON position. The LCD display will show
the battery’s percentage of charge. A fully charged internal battery will read
100%. Charge the internal battery if the display shows it is under 85%.
2. To reduce the risk of electric shock, unplug the unit’s charging cable from
a USB or wall charger before attempting any maintenance or cleaning.
Simply turning off the controls will not reduce this risk.
3. When charging the internal battery, work in a well ventilated area and do
not restrict the ventilation in any way.
6.2 CHARGING THE INTERNAL BATTERY
NOTE: Use a 2A USB charger (sold separately), or a 2A USB
charging port to quickly recharge the jump starter. Using a charger
with less than 2A will increase charge time.
1. Plug the Micro USB end of the charging cable into the input port. Next,
plug the USB end of the charging cable into a charger’s USB port.
2. Plug your charger into a live AC or DC power outlet.
3. The LCD display will light, the digit begins to ash and show “IN”, indicating
that charging has begun.
4. The jump starter will fully charge in 7-8 hours. When the unit is fully
charged, the display will show “100%”.
5. When the battery is fully charged, disconnect your charger from the
outlet, and then remove the charging cable from the charger and the
unit. Slide the ON/OFF switch to the OFF position, if you are not using
the unit immediately.
7. OPERATING INSTRUCTIONS
7.1 JUMP STARTING A VEHICLE ENGINE
NOTE: Use either model number SA884 or SA866 jump cable.
IMPORTANT: Do not use the jump starter while charging its internal battery.
IMPORTANT: Using the jump starter without a battery installed in the
vehicle will damage the vehicle’s electrical system.
NOTE: The internal battery must have a charge if at least 40% to
jump start a vehicle.
1. Turn the ignition OFF.
2. Plug the battery clamp cable into the jump starter’s output socket.
3. Lay the DC cables away from any fan blades, belts, pulleys and other
moving parts. Make sure all of the vehicle’s electrical devices are turned off.
4. For a negative-grounded vehicle, connect the POSITIVE (RED) clamp
from the jump starter to the POSITIVE (POS, P, +) ungrounded post
of the battery. Connect the NEGATIVE (BLACK) clamp to the vehicle
chassis or engine block away from the battery. Do not connect the
clamp to the carburetor, fuel lines or sheet-metal body parts. Connect
to a heavy gauge metal part of the frame or engine block.
5. For a positive-grounded vehicle, connect the NEGATIVE (BLACK)
clamp from the jump starter to the NEGATIVE (NEG, N, -) ungrounded
post of the battery. Connect the POSITIVE (RED) clamp to the vehicle
chassis or engine block away from the battery. Do not connect the
clamp to the carburetor, fuel lines or sheet-metal body parts. Connect to
a heavy gauge metal part of the frame or engine block.

• 7 •
6. Slide the ON/OFF switch to the ON position. The green LED on the
smart cable should light.
NOTE: If the vehicle battery is extremely discharged, the initial current
draw from the jump starter may activate short circuit protection in the
smart cable. When the condition is corrected, the smart cable will
automatically reset.
7. After a proper connection has been made, crank the engine. If the engine
does not start within 5-8 seconds, stop cranking and wait at least 1 minute
before attempting to start the vehicle again.
NOTE: If the car does not crank a second time, check the smart
cable to see if the green LED is lit. If you hear beeping or an LED is
ashing, refer to section 10, Troubleshooting. When the condition is
corrected, the smart cable will automatically reset.
NOTE: Cold weather may affect the performance of the jump starter’s
lithium battery. If you hear only a click and the engine does not turn
over, try the following:
With the jump starter connected to the car battery and the green LED
illuminated on the smart cable, turn on all lights and electrical accessories for
one minute. This draws current from the jump starter and warms the battery.
Now try to crank the engine. If it does not turn over, repeat the procedure.
Extremely cold weather may require two or three battery warmings before
the engine will start.
NOTE: If no activity is detected, the smart cable will automatically shut
off after 120 seconds, and the red and green LEDs will be solid. To reset,
disconnect the clamps from the vehicle battery, and then reconnect.
IMPORTANT: DO NOT attempt to jump start your vehicle more
than three consecutive times. If the vehicle will not start after three
attempts, consult a service technician.
8. After the engine starts, unplug the battery clamps from the jump starter
socket and then disconnect the black clamp (-) and the red clamp (+),
in that order. Slide the ON/OFF switch to the OFF position.
9. Recharge the unit as soon as possible after each use.
7.2 CHARGING A MOBILE DEVICE, USING THE USB PORTS
The SL1317 includes three USB ports. The standard one provides up
to 2.4A at 5V DC.
The second port is a 3A input/output USB. The
third port is a Quick Charge 3.0, which provides up to 5V at 3A, 9V at
2A or 12V at 1.5A.
1. Consult your mobile device manufacturer for proper charging power
specications. Connect a mobile device cable to the appropriate USB port.
2. Slide the ON/OFF switch to the ON position. Charging should begin
automatically. The display will show which port is in use.
3. Charging time will vary, based on the mobile device’s battery size and the
charging port used.
NOTE:
Most devices will charge with any of the USB ports, but may
charge at a slower rate.
NOTE: The 3A USB port requires a specic charging cable
(not included).

• 8 •
4. When nished using the USB port, disconnect the charging cable from
your mobile device and then disconnect the charging cable from the unit.
Slide the ON/OFF switch to the OFF position.
5. Recharge the unit as soon as possible after each use.
NOTE:
If no USB device is connected, power to the USB ports will
automatically shut off after 30 seconds.
7.3 USING THE LED LIGHT
1. Slide the ON/OFF switch to the ON position.
2. Hold down the display button for 3 seconds.
3. Once the LED light is on, press and release the display button to cycle
through the following modes:
• Steady glow
• Flash for an SOS signal
• Flash in strobe mode
4. When nished using the LED light, press and hold the display button
until the light turns off.
5. Slide the ON/OFF switch to the OFF position.
6. Recharge the unit as soon as possible after each use.
8. MAINTENANCE INSTRUCTIONS
1. After use and before performing maintenance, unplug and disconnect
the unit.
2. Use a dry cloth to wipe all battery corrosion and other dirt or oil from
the battery clamps, cords, and the outer case.
3. Do not open the unit, as there are no user-serviceable parts.
9. STORAGE INSTRUCTIONS
1. Charge battery to full capacity before storage.
2. Store this unit at temperatures between -4°F-+140°F (-20°C-+60°C).
3. Never completely discharge the battery.
4. Charge after each use.
5. Charge at least once every month, if not in frequent use, to prevent
over-discharge.
10. TROUBLESHOOTING
Jump Starter
PROBLEM SOLUTION
The jump starter’s display will
not turn on.
Make sure the unit is charged.
Connect to a power source, to reset.
Make sure the ON/OFF switch is set to
the ON position.
The thermometer symbol
is ashing.
The unit is too hot or cold. The thermometer
symbol will disappear when the condition
is removed.

• 9 •
PROBLEM SOLUTION
The jump starter will not
recharge.
Make sure the power source is live.
The jump starter turns on, but
won’t jump start my vehicle.
Check connections.
Verify the charge level of the jump starter is
at least 40%.
Do not attempt to jump start your vehicle
more than three consecutive times. If
the vehicle still does not start, consult a
qualied service technician.
When cable is connected only
to the battery: Solid Red LED,
(Green LED off); beeps once
per second
The vehicle battery voltage is lower than
10.5V. User can connect to jump starter
and turn key to jump start the vehicle.
When cable is correctly
connected to both battery
and jump starter: Green LED
blinking; Red LED off; no beep.
“Fake” high battery voltage is detected,
but reverse charging protection did not
activate. User can turn key to jump start
the vehicle.
Smart Cable LED and Alarm Behavior
BEHAVIOR REASON
Green LED blinking; Red LED
off; no beep.
Cable is connected to battery only.
Cable is connected to jump starter only.
Green LED solid; Red LED off;
no beep.
Cable is connected correctly to both
battery and jump starter.
Solid Red LED, Green LED off;
beeps once per second
Low voltage protection
Solid Red LED, Green LED off;
beeps twice per second
Reverse polarity protection
Alternating Red and Green
ashing LEDs; no beep
Reverse charging protection
Solid Red LED, Green LED off;
rapid beeping
Short circuit protection
Solid Red and Green LEDs;
no beep.
Auto shut-off, due to inactivity. Disconnect
and reconnect clamps to the vehicle battery.
Solid Red and Green LEDs;
beeps once per second
Temperature protection
NOTE: When the condition is corrected, the smart cable will automatically reset.

• 10 •
11. SPECIFICATIONS
Internal battery type .......................................... Lithium ion polymer
Capacity .............................................................................. 55.5 Wh
USB output................................................... Standard: 5V DC, 2.4A
USB input/output, 3A
Quick Charge 3.0: 5V, 3A / 9V, 2A / 12V, 1.5A
Jump start ..............................................1000A peak/500A cranking
Charging Temperature..................................... 32°-122°F (0°-50°C)
12. REPLACEMENT PARTS
Battery clamps/smart cable.....................94500884Z or 94500866Z
Micro USB-USB charging cable ................................. 3899003781Z
13. BEFORE RETURNING FOR REPAIRS
For REPAIRS OR RETURNS, visit 365rma.com
Visit batterychargers.com for Replacement Parts.
14. LIMITED WARRANTY
For information on our one year limited warranty, please visit
batterychargers.com or call 1-800-621-5485 to request a copy.
Go to batterychargers.com to register your product online.
Schumacher® and the Schumacher logo are registered trademarks
of Schumacher Electric Corporation.

• 11 •
1. INSTRUCCIONES IMPORTANTES DE SEGURIDAD
GUARDE ESTAS INSTRUCCIONES.
ADVERTENCIA – RIESGO DE GASES EXPLOSIVOS.
TRABAJAR CERCA DE UNA BATERÍA DE PLOMO-ÁCIDO ES
PELIGROSO. LAS BATERÍAS GENERAN GASES EXPLOSIVOS
DURANTE SU FUNCIONAMIENTO NORMAL. ES IMPORTANTE QUE
SIGA LAS INSTRUCCIONES CADA VEZ QUE UTILICE LA UNIDAD.
Para disminuir el riesgo de explosión de la batería, siga estas
instrucciones, al igual que las recomendaciones publicadas por el
fabricante de la batería y de cualquier equipo que se utilizará cerca
de la batería. Verique las señales de advertencia que se hayan
colocado en estos productos y en el motor.
ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA O INCENDIO.
1.1 Lea el manual completo antes de utilizar este producto. Cualquier falla
podría resultar en serias lesiones o podría ser mortal.
1.2 Manténgase alejado de los niños.
1.3 No coloque los dedos o las manos en cualquiera de salidas de la unidad.
1.4 No exponga la unidad a la lluvia o la nieve.
1.5 Utilice solamente accesorios recomendados (Schumacher SA884 o
SA866 cable de arranque). El uso de un accesorio no recomendado
o suministrado por Schumacher® Electric Corporation para el SL1317
puede provocar riesgo de incendio, descarga eléctrica o lesiones a
personas o daño a la propiedad.
1.6 Para reducir el riesgo de daños al enchufe o cable eléctrico, jale del
adaptador en lugar de jalar del cable al desconectar la unidad.
1.7 No utilice la unidad si el mismo posee los cables o las pinzas dañado.
1.8 No utilice la unidad si el mismo recibió un golpe fuerte, si se cayó o si
sufrió daños de cualquier otra forma; hágalo revisar por una persona
capacitada que efectúe reparaciones.
1.9 No desarme la unidad; hágalo revisar por una persona capacitada que
efectúe reparaciones cuando necesite servicio de mantenimiento o una
reparación. Volver a ensamblar la unidad en forma incorrecta puede
provocar riesgo de incendio o descarga eléctrica.
1.10 Los cambios o modicaciones no aprobadas expresamente por la
parte responsable de velar por el cumplimiento podrían invalidad la
autoridad del usuario de operar este dispositivo.
ADVERTENCIA: RIESGO DE GASES EXPLOSIVOS.
1.11 Para reducir el riesgo de explosión de una batería, siga estas
instrucciones y aquellas publicadas por el fabricante de la batería
y por el fabricante de cualquier equipo que intente utilizar en la
proximidad de la batería. Revise las pautas de precaución en estos
productos y en el motor.
1.12 No coloque la unidad sobre materiales inamables como alfombras,
tapicería, papel, cartón, etc.
1.13 Nunca coloque la unidad directamente sobre la batería que se iniciará.
1.14 No use la unidad arrancar con un vehículo mientras se carga la
batería interna.

• 12 •
2. PRECAUCIONES DE SEGURIDAD PERSONAL
ADVERTENCIA: RIESGO DE GASES EXPLOSIVOS. UNA CHISPA
CERCA DE LA BATERÍA HACER QUE LA BATERÍA EXPLOTE. PARA
REDUCIR EL RIESGO DE CHISPAS CERCA DE LA BATERÍA:
2.1 NUNCA fume o permita la presencia de chispas o llamas en la
proximidad de una batería o motor.
2.2 No utilice elementos personales de metal tales como anillos, pulseras,
collares y relojes al trabajar con una batería de plomo-ácido. Una
batería de plomo-ácido puede producir una corriente de cortocircuito lo
sucientemente elevada como para soldar un anillo o provocar efectos
similares sobre el metal, causando una quemadura de gravedad.
2.3 Tenga especial cuidado para reducir el riesgo de dejar caer una
herramienta de metal sobre la batería. Esto podría provocar chispas
o un cortocircuito en la batería o en cualquier otra pieza eléctrica que
podría provocar una explosión.
2.4 No deje que la batería interna se congele. Nunca cargue una batería
congelada.
2.5 Para prevenir cortos, NUNCA permita que las pinzas se junten o
hagan contacto por medio de un mismo metal.
2.6 Considere la idea de que alguna persona se encuentre cerca suyo
para poder ayudarlo cuando trabaje en forma cercana a una batería
de plomo-ácido.
2.7 Cuente con una gran cantidad de agua potable y jabón a mano en caso
de que el ácido de la batería tenga contacto con su piel, ropa u ojos.
2.8 Utilice protección visual y corporal completa, incluyendo gafas de
seguridad y prendas de protección. Evite tocar sus ojos mientras
trabaje en forma cercana a la batería.
2.9 Si el ácido de la batería tiene contacto con su piel o su ropa, lave de
inmediato el área afectada con agua y jabón. En caso de que ingrese ácido
en un ojo, sumerja el mismo de inmediato bajo agua potable corriente por
al menos 10 minutos y obtenga atención médica en forma inmediata.
2.10 Si el ácido de la batería es accidentalmente ingerido, se recomienda
beber leche, clara de huevo o agua. NO provoque vómito. Busque
ayuda médica de inmediato.
2.11 Neutralice el ácido derramado abundantemente con bicarbonato de
sodio antes de intentar limpiarlo.
2.12 Este producto contiene una batería de ión-litio. En caso de incendio,
puede utilizar agua, extintor de espuma, halón, CO2polvo químico seco
ABC, grato en polvo, polvo de cobre o soda (carbonato de sodio) para
extinguir el fuego. Una vez que el fuego se haya extinguido, empape
el producto con agua, un agente de extinción basado en agua u otros
líquidos sin alcohol para enfriar el producto y evitar que la batería se
vuelva a encender. NUNCA intente levantar o mover un producto caliente,
que emita humo o que esté en llamas, ya que puede resultar herido.
2.13 NOTA: Este equipo ha sido sometido a pruebas y se determinó que
cumple con los límites establecidos para dispositivos digitales Clase
B, conforme a la parte 15 de los reglamentos de la FCC. Estos límites
están diseñados para entregar una protección razonable contra
interferencias dañinas en una instalación residencial. Este equipo
genera, utiliza y puede irradiar energía de radiofrecuencia y, de no ser

• 13 •
instalado y empleado de acuerdo con las instrucciones, podría causar
interferencias nocivas a las comunicaciones de radio. Sin embargo,
no existe garantía de que dicha interferencia no ocurrirá en su
instalación particular. Si este equipo no causa interferencia nociva a la
recepción de radio o televisión, lo cual se puede determinar apagando
y encendiendo el equipo, se invita al usuario a intentar corregir la
interferencia a través de una o más de las siguientes medidas:
• Reoriente o reubique la antena receptora.
• Aumente la separación entre el equipo
y el receptor.
• Conecte el equipo a una toma de corriente en un circuito distinto al
cual está conectado el receptor.
• Pida ayuda al representante o a un técnico experimentado en
radio y televisión.
3. PREPARACIÓN PARA EL USO
ADVERTENCIA: RIESGO DE EXPLOSIÓN Y DE CONTACTO CON EL
ÁCIDO DE LA BATERÍA. EL ÁCIDO DE LA BATERÍA ES UN ÁCIDO
SULFÚRICO ALTAMENTE CORROSIVO.
3.1 Asegúrese de que el área alrededor de la batería esté bien ventilada
mientras la unidad está en uso.
3.2 Limpie los terminales de la batería antes de usar el arrancador.
Durante la limpieza, evite que la corrosión producida por aire tenga
contacto con sus ojos, nariz y boca. Utilice bicarbonato de sodio y
agua para neutralizar el ácido de la batería y ayudar a eliminar la
corrosión producida por aire. No toque ojos, nariz o boca.
3.3 Determine el voltaje de la batería consultando el manual del usuario
del vehículo y asegúrese de que la tensión de salida es de 12V.
3.4 Asegúrese de que las pinzas de la unidad se encuentren rmemente
conectadas.
4. SIGA ESTOS PASOS CUANDO SE CONECTE A LA BATERÍA
ADVERTENCIA: UNA CHISPA PROVOCADA CERCA DE LA BATERÍA
PUEDE CAUSAR LA EXPLOSIÓN DE LA BATERÍA. PARA REDUCIR EL
RIESGO DE PROVOCAR CHISPAS CERCA DE LA BATERÍA:
4.1 Conectar las pinzas a la unidad, y luego conecte los cables de salida
a la batería y al chasis según lo indicado abajo. Nunca permita que las
pinzas hagan contacto una con el otra.
4.2 Ubique los cables de C.C. para reducir el riesgo de daños a la cubierta,
a la puerta y a las piezas móviles o calientes del motor. NOTA: Si es
necesario cerrar el cofre durante el proceso de arranca, asegúrese que
el cofre no toque parte metálica de la batería o pele los cables.
4.3 Manténgase alejado de las paletas del ventilador, correas, poleas y
otras piezas que podrían provocar lesiones.
4.4 Verique la polaridad de los bornes de la batería. El borne POSITIVO
(POS, P, +) de la batería generalmente posee un diámetro mayor al
borne NEGATIVO (NEG, N, -).
4.5 Determine qué borne de la batería hace descarga a tierra (se encuentra
conectado) con el chasis. Si el borne negativo hace descarga a tierra
con el chasis (como en la mayor parte de los vehículos), ver el paso 4.5.
Si el borne positivo hace descarga a tierra con el chasis, ver el paso 4.6.

• 14 •
4.6 En un vehículo con descarga a tierra por borne negativo, conecte el
gancho POSITIVO (ROJO) desde el arrancador al borne POSITIVO
(POS, P, +) sin descarga a tierra de la batería. Conecte el gancho
NEGATIVO (NEGRO) al chasis del vehículo o al bloque motor alejado
de la batería. No conecte el gancho al carburador, líneas de combustible
o cuerpos metálicos. Conecte a una pieza metálica de calibre grueso
del marco o del bloque motor.
4.7 En un vehículo con descarga a tierra por borne positivo, conecte el
gancho NEGATIVO (NEGRO) desde el al borne NEGATIVO (NEG, N, -)
sin descarga a tierra de la batería. Conecte el gancho POSITIVO (ROJO)
al chasis del vehículo o al bloque motor alejado de la batería. No conecte
al carburador, líneas de combustible o cuerpos metálicos. Conecte a una
pieza metálica de calibre grueso del marco o del bloque motor.
4.8 Cuando termine de usar el arrancador, retire la pinza del chasis del
vehículo y quite la abrazadera de la terminal de la batería. Desconecte
las pinzas desde la unidad.
5. CARACTERÍSTICAS
1
2
3
4
6
5
7
10
8
9
Qualcomm Quick Charge es un producto de Qualcomm Technologies, Inc. y / o sus subsidiarias.
Qualcomm es una marca registrada de Qualcomm Incorporated, registrada en los Estados
Unidos y otros países.
Quick Charge es una marca comercial de Qualcomm Incorporated. Todas las marcas
registradas de Qualcomm Incorporated se utilizan con permiso.
1. Interruptor ON/OFF
2. Puerto de entrada Micro USB
para recargar
3. Puerto de entrada/salida
de USB 3A
4. Puerto de salida de USB
Qualcomm® Quick Charge™
3.0 Tecnología
5. Botón de pantalla
6. Puerto USB – 2,4A
7. Pantalla LCD
8. Luz LED
9. Toma de salida
del arrancador
10. Pinzas de la batería/
cable inteligente
No mostrada:
11. Cable de carga
micro USB-USB
12. Bolsa de transporte

• 15 •
6. CARGAR EL ARRANCADOR
IMPORTANTE: CARGUE LA UNIDAD INMEDIATAMENTE DESPUES
DE COMPRARLA, DESPUES DE CADA USO Y CADA 30 DÍAS,
O CUANDO EL NIVEL DE CARGA CAE POR DEBAJO DEL 85%,
PARA MANTENER LA BATERÍA INTERNA COMPLETAMENTE
CARGADA Y PROLONGAR LA VIDA DE LA BATERÍA.
6.1 COMPROBACIÓN DEL NIVEL DE LA BATERÍA INTERNA
1. Deslice el interruptor ON / OFF a la posición ON. La pantalla LCD
mostrará el porcentaje de la carga de la batería. Una batería interna
completamente cargada leerá 100%. Cargue la batería interna si la
pantalla muestra que está bajo 85%.
2. Para reducir el riesgo de descarga eléctrica, desconecte el cable de
carga de la unidad desde un cargador USB o de pared antes de intentar
cualquier mantenimiento o limpieza. Simplemente apagar los controles
no reducirá este riesgo.
3. Cuando la carga de la batería interna, trabajar en un área bien
ventilada y no restringir la ventilación de ninguna manera.
6.2 CARGANDO LA BATERÍA INTERNA
NOTA: Utilice un cargador USB de 2A (se vende por separado), o un
puerto de carga USB de 2A para recargar rápidamente el arrancador.
El uso de un cargador con menos de 2A aumentará el tiempo de carga.
1. Conecte el extremo Micro USB del cable de carga en el puerto de
entrada. A continuación, conecte el extremo USB del cable de carga en
el puerto USB de un cargador.
2. Conectar el cargador a una toma de alimentación de CA o CC en vivo.
3. La pantalla LCD se iluminará, el dígito comenzará a parpadear y
mostrará “IN”, indicando que la carga ha comenzado.
4. El arrancador cargará completamente en 7-8 horas. Cuando la batería
interna está completamente cargada, la pantalla mostrará “100%”.
5. Cuando la batería esté completamente cargada, desconecte el
cargador de la toma de corriente y, a continuación, retire el cable de
carga del cargador y de la unidad. Deslice el interruptor ON / OFF a la
posición OFF, si no está utilizando la unidad inmediatamente.
6. Cargue la unidad tan pronto sea posible, después de usarse.
7. INSTRUCCIONES DE OPERACIÓN
7.1 ARRANCAR UN MOTOR DE VEHÍCULO
NOTA: Utilice ya sea el cable de arranque auxiliar modelo SA884
o SA866.
IMPORTANTE: No utilice el arrancador mientras se carga su batería interna.
IMPORTANTE: Utilización de la función arranque del motor sin una batería
instalada en el vehículo dañará el sistema eléctrico del vehículo.
NOTA: La batería interna debe tener un cargo si al menos el 40%
para iniciar un vehículo.
1. APAGUE el motor.
2. Conecte el cable de las pinzas de la batería a la toma de salida del
arrancador.

• 16 •
3. Ponga los cables de CD lejos de las aspas del ventilador, bandas, poleas
u otras partes móviles. Asegúrese de que todos los aparatos eléctricos
del vehículo estén apagados.
4. En un vehículo con descarga a tierra por borne negativo, conecte el
gancho POSITIVO (ROJO) desde el arrancador al borne POSITIVO
(POS, P, +) sin descarga a tierra de la batería. Conecte el gancho
NEGATIVO (NEGRO) al chasis del vehículo o al bloque motor
alejado de la batería. No conecte el gancho al carburador, líneas de
combustible o cuerpos metálicos. Conecte a una pieza metálica de
calibre grueso del marco o del bloque motor.
5. En un vehículo con descarga a tierra por borne positivo, conecte el
gancho NEGATIVO (NEGRO) desde el al borne NEGATIVO (NEG, N, -)
sin descarga a tierra de la batería. Conecte el gancho POSITIVO (ROJO)
al chasis del vehículo o al bloque motor alejado de la batería. No conecte
al carburador, líneas de combustible o cuerpos metálicos. Conecte a una
pieza metálica de calibre grueso del marco o del bloque motor.
6. Deslice el interruptor ON / OFF a la posición ON. El LED verde del cable
inteligente debe encenderse.
NOTA: Si la batería del vehículo está muy descargada, el consumo
de corriente inicial del arrancador puede activar la protección de
cortocircuito en el cable inteligente. Cuando se corrige la condición, el
cable inteligente se reajustará automáticamente.
7. Después de una conexión adecuada se ha hecho, haga girar el motor.
Si el motor no arranca dentro de 5-8 segundos, deje de arranque y
espere al menos 1 minuto antes de intentar arrancar el vehículo nuevo.
NOTA: Si el coche no arranca por segunda vez, compruebe el cable
inteligente para ver si el LED verde está encendido. Si oye un pitido o/y el
LED parpadea, consulte la sección 10, Resolución de Problemas. Cuando
se corrige la condición, el cable inteligente se reajustará automáticamente.
NOTA: El clima frío puede afectar el rendimiento de la batería de litio del
arrancador. Si escucha a un clic y el motor no gira, pruebe lo siguiente:
Con el motor de arrancador conectado a la batería del coche y el
LED verde iluminado en el cable inteligente, encienda todas las luces
y accesorios eléctricos durante un minuto. Esto llama la corriente
desde el arrancador y se calienta la batería. Ahora trata de poner en
marcha el motor. Si no se enciende otra vez, repita el procedimiento.
Extremadamente frío puede requerir dos o tres calentamientos de la
batería antes de que arranque el motor.
NOTA: Si no se detecta actividad, el cable inteligente se apagará
automáticamente después de 120 segundos, y los LED rojo y verde
estarán solidos. Para reiniciar, desconecte las pinzas de la batería del
vehículo y luego vuelva a conectar.
IMPORTANTE:
NO intente poner en marcha su vehículo más de tres
veces consecutivas. Si el vehículo no arranca después de tres intentos,
consulte a un técnico de servicio.
8. Después de arrancar el motor, desenchufe las pinzas de la batería
desde el arrancador y luego desconecte la pinza negro (-) y la pinza roja
(+), en ese orden. Deslice el interruptor ON / OFF a la posición OFF.
9. Cargue la unidad tan pronto sea posible, después de usarse.

• 17 •
7.2 CARGA DE UN DISPOSITIVO MÓVIL, UTILIZANDO LOS PUERTOS USB
El SL1317 incluye tres puertos USB. Un puerto estándar proporciona
hasta 2.4A a 5V DC. El segundo es un puerto de entrada/salida
de USB 3A . El tercer puerto es Quick Charge 3.0, que proporciona
hasta 5V a 3A, 9V a 2A o 12V a 1.5A.
1. Consulte con el fabricante del dispositivo móvil para las especicaciones
de potencia de carga adecuados. Conecte un cable del dispositivo móvil
al puerto USB adecuado.
2. Deslice el interruptor ON / OFF a la posición ON. La carga debe
comenzar. La pantalla mostrará qué puerto está en uso.
3. El tiempo de carga puede variar, en función del tamaño de la batería
del dispositivo móvil y el puerto de carga utilizado.
NOTA: La mayoría de los dispositivos van a cobrar con cualquiera de
los puertos USB, pero pueden cobrar a un ritmo más lento.
NOTA: El puerto USB
3A requiere un cable de carga especíco
(no incluido).
4. Cuando termine de usar el puerto USB, desconecte el cable de carga
de su dispositivo móvil y desconecte el cable de carga de la unidad.
Deslice el interruptor ON / OFF a la posición OFF.
5. Cargue la unidad tan pronto sea posible, después de usarse.
NOTA: Si no está conectado un dispositivo USB, la alimentación a los
puertos USB se apagará automáticamente después de 30 segundos.
7.3 UTILIZANDO LA LUZ LED
1. Deslice el interruptor ON / OFF a la posición ON.
2. Mantenga presionado el botón de pantalla durante 3 segundos.
3. Una vez que la luz LED está encendido, presione y suelte el botón
para cambiar entre los siguientes modos:
• Resplandor de constante
• Parpadeará como una señal de SOS
• Parpadeará como una de luz estroboscópica
4. Cuando termine de usar la luz del LED, mantenga pulsado el botón
hasta que la luz se apague.
5. Deslice el interruptor ON / OFF a la posición OFF.
6. Cargue la unidad tan pronto sea posible, después de usarse.
8. INSTRUCCIONES DE MANTENIMIENTO
1. Después de usar la unidad y antes de hacerle mantenimiento,
desenchúfela y desconéctela.
2. Use un paño seco para limpiar cualquier suciedad o grasa de los
cargadores, de los cables y del estuche.
3. No abra la unidad, ya que no hay partes que el usuario; cualquier
reparación o mantenimiento debe ser realizado por personal técnico
cualicado.
9. INSTRUCCIONES DE ALMACENAMIENTO
1. Cargue la batería a plena capacidad antes de su almacenamiento.
2. Almacene la unidad a temperaturas entre -20 °C-+60 °C (-4 °F-+140 °F).
3. Nunca descargue completamente la batería.

• 18 •
4. Cargue después de cada uso.
5. Cargue al menos una vez al mes, si no en el uso frecuente, para
evitar la sobre-descarga.
10. RESOLUCIÓN DE PROBLEMAS
Arrancador
PROBLEMA SOLUCIÓN
La pantalla del arrancador no
se enciende.
Asegúrese de que la unidad está cargada.
Conecte a una fuente de alimentación, para
restablecer.
Asegúrese de que el interruptor ON / OFF
está en la posición ON.
El símbolo del
termómetro esta
parpadeando.
La unidad está demasiado caliente o fría.
El símbolo del termómetro desaparecerá
cuando se elimine la condición.
El arrancador no se recarga. Asegúrese de que la fuente de alimentación
esté activa.
El arrancador se enciende,
pero no poner en marcha mi
vehículo.
Verique las conexiones.
Verique el nivel de carga del motor de
arrancador es al menos un 40%.
No intente poner en marcha su vehículo
más de tres veces consecutivas. Si el
vehículo no arranca, consulte a un técnico
de servicio calicado.
Cuando el cable está
conectado solamente a la
batería: El LED rojo estará
sólido, (El LED verde estará
apagado); Pita una vez por
segundo.
El voltaje de la batería del vehículo
es inferior a 10.5V. El usuario puede
conectar el arrancador y girar la llave
para arrancar el motor del vehículo.
Cuando el cable está
conectado correctamente a
la batería y al arrancador:
El LED verde estará
parpadeando; el LED rojo
estará apagado; Sin pitido.
Se detecta un alto voltaje “falso” de la
batería, pero la protección de carga
inversa no se activó. El usuario puede
girar la llave para arrancar el motor del
vehículo.
LED del cable inteligente y comportamiento de la alarma
COMPORTAMIENTO RAZÓN
LED verde parpadeando;
LED rojo apagado; no bip.
El cable está conectado solamente a la
batería.
El cable está conectado al arrancador
solamente.
LED verde sólido;
LED rojo apagado; no bip.
Cable conectado correctamente a la
batería y el arrancador.

• 19 •
COMPORTAMIENTO RAZÓN
LED rojo sólido; LED verde
apagado; un bip por segundo.
Protección de baja tensión
LED rojo sólido; LED verde
apagado; dos bips por segundo.
Protección de polaridad inversa
LEDS rojo y verde parpadean
alternativamente; no bip.
Protección de carga inversa
LED rojo sólido; LED verde
apagado; bip rapido.
Protección contra cortocircuitos
LEDs rojo y verde sólidos;
no bip.
Apagado automático, por inactividad.
Desconecte y vuelva a conectar las
pinzas a la batería del vehículo.
LEDs rojo y verde sólidos; bip
una vez por segundo.
Protección contra la temperature
NOTA: Cuando se corrige la condición, el cable inteligente se reajustará
automáticamente.
11. ESPECIFICACIONES
Tipo de la batería interna ......................... Polímero de iones de litio
Capacidad ........................................................................... 55,5 Wh
Salida USB................................................... Estándar: 5V DC, 2,4A
USB de entrada/salida, 3A
Quick Charge 3.0: 5V, 3A / 9V, 2A / 12V, 1,5A
Arranque de motor .................................. 1000A pico/500A cranking
Temperatura de carga ...................................32°-122 °F (0°-50 °C)
12. REPUESTOS
Pinzas/cable de batería inteligente .......... 94500884Z o 94500866Z
Cable de carga micro USB-USB ................................ 3899003781Z
13. ANTES DE DEVOLVER A REPARACIONES
Para REPARACIONES O DEVOLUCIONES, visite 365rma.com
Visite batterychargers.com para obtener piezas de repuesto.
14. GARANTÍA LIMITADA
Para obtener información sobre nuestra garantía limitada de un
año, visite batterychargers.com o llame al 1-800-621-5485 para
solicitar una copia.
Visite nuestra página en batterychargers.com para registrar su
producto en línea.
Schumacher® y el logo Schumacher son marcas registradas
de Schumacher Electric Corporation.

• 20 •
1. CONSIGNES DE SÉCURITÉ IMPORTANTES
CONSERVER CES INSTRUCTIONS.
AVERTISSEMENT : RISQUE DE GAZ EXPLOSIFS.
TRAVAILLER À PROXIMITÉ D’UNE BATTERIE PLOMB-ACIDE EST
DANGEREUX. EN FONCTIONNEMENT NORMALE, LES BATTERIES
PRODUISENT DES GAZ EXPLOSIFS. POUR CETTE RAISON IL EST
IMPORTANT QUE VOUS SUIVIEZ CES INSTRUCTIONS CHAQUE
FOIS QUE VOUS UTILISEZ L’UNITÉ.
Pour réduire les risques d’explosion de la batterie, suivez ces
instructions et celles publiées par le fabricant de la batterie et le
fabricant de tout équipement que vous avez l’intention d’utiliser
à proximité de la batterie. Examinez les marquages sur ces
produits et sur le moteur.
AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE OU D’INCENDIE.
1.1 Lire entièrement le guide avant d’utiliser ce produit. L’échec de faire
ainsi peut s’ensuivre dans la blessure sérieuse ou la mort.
1.2 Ne le laissez pas a la portée des enfants.
1.3 Ne pas mettre les doigts ou les mains dans l’un des points de sortie
de l’appareil.
1.4 Ne pas exposer l’unité à la pluie ou la neige.
1.5 N’utilisez que les accessoires recommandés (Schumacher SA884
ou SA866 câble de démarrage). L’utilisation d’accessoires non
recommandés ou vendus par Schumacher®Electric Corporation pour
le SL1317 peut engendrer un risque d’incendie, un choc électrique ou
des blessures.
1.6 Pour réduire le risque d’endommager le cordon électrique, tirez sur la
adaptateur plutôt que sur le cordon quand vous débranchez l’unité.
1.7 Ne pas utiliser l’appareil avec des câbles ou des pinces endommagées.
1.8 Ne pas faire fonctionner l’unité s’il a reçu un choc violent, est tombé
par terre ou a été endommagé d’une autre façon; apportez-le à un
technicien qualié.
1.9 Ne pas démonter l’unité; apportez-le chez un technicien qualié quand
vous devez l’entretenir ou le réparer. Un mauvais remontage pourrait
causer un risque d’incendie ou de choc électrique.
1.10 Toute modication ou changement non expressément approuvé par
l’entité responsable de la conformité aux normes pourrait conduire au
retrait de la permission d’utiliser cet appareil.
AVERTISSEMENT : RISQUE DE GAZ EXPLOSIFS
1.11 Pour réduire le risque d’explosion de la batterie, suivez ces directives
et celles publiées par le fabricant de la batterie et du fabricant de tout
autre appareil que vous pensez utiliser au voisinage de la batterie.
Examinez les marquages sur ces produits et sur le moteur.
1.12 Ne mettez pas l’unité sur des matériaux inammables, tels que les
tapis, tissus d’ameublement, papier, carton, etc.
1.13 Ne placez jamais l’unité directement au-dessus de la batterie qui va
être utilisé.
1.14 Ne pas utiliser l’unité pour démarrer un véhicule pendant le chargement
de la batterie interne.
