Schumacher Electric INSTANT POWER XP400 User manual

XP400
XP750C
0099001228WB-01
OWNERS MANUAL / MANUAL DEL USUARIO
Models / Modelos: XP400, XP500, XP750C
INSTANT POWER™
Jump Starter and DC Power Source
Arrancador y Fuente de Poder de CC
PLEASE SAVE THIS OWNER’S MANUAL AND READ BEFORE EACH USE.
This manual will explain how to use the Instant Power safely and effectively.
Please read and follow these instructions and precautions carefully.
POR FAVOR GUARDE ESTE MANUAL DEL PROPIETARIO Y LEER ANTES DE CADA USO.
En este manual se explica cómo utilizar el Instant Power segura y efectiva.
Por favor, lea y siga las siguientes instrucciones y precauciones.
XP500

CONTENTS / CONTENIDOS
IMPORTANT SAFETY INSTRUCTIONS ........................................................................3
PERSONAL SAFETY PRECAUTIONS...........................................................................3
FEATURES.....................................................................................................................4
CHARGING THE INTERNAL BATTERY OF THE INSTANT POWER............................5
CHECKING THE LEVEL OF THE INTERNAL BATTERY ...........................................5
CHARGING THE INTERNAL BATTERY.....................................................................5
CHARGING THE INTERNAL BATTERY WHILE DRIVING.........................................5
USING THE INSTANT POWER......................................................................................5
USING THE USB PORT .............................................................................................6
USING THE WORK LIGHT.........................................................................................6
POWERING A 12V DC DEVICE .................................................................................6
USING THE AIR COMPRESSOR ..............................................................................6
MAINTENANCE AND CARE ..........................................................................................7
TROUBLESHOOTING....................................................................................................7
BEFORE RETURNING FOR REPAIRS..........................................................................8
SPECIFICATIONS ..........................................................................................................8
REPLACEMENT PARTS/ACCESSORIES .....................................................................8
LIMITED WARRANTY ....................................................................................................9
WARRANTY CARD / TARJETA DE GARANTÍA...........................................................10
INSTRUCCIONES IMPORTANTES DE SEGURIDAD ................................................. 11
PRECAUCIONES DE SEGURIDAD PERSONAL ........................................................ 11
CARACTERÍSTICAS ....................................................................................................12
PARA CARGAR LA BATERIA INTERNA DE LA FUENTE DEL INSTANT POWER .....13
COMPROBACIÓN DEL NIVEL DE CARGA DE LA BATERÍA INTERNA..................13
LA CARGA DE LA BATERÍA INTERNA.....................................................................13
CÓMO CARGAR LA BATERÍA INTERNA CON EL VEHÍCULO EN MARCHA.........13
CÓMO UTILIZAR EL INSTANT POWER......................................................................13
EL USO DE PUERTO USB ......................................................................................14
CÓMO UTILIZAR LA LUZ DE TRABAJO..................................................................14
PARA HACER FUNCIONAR UN APARATO DE 12V DE CD:...................................14
USO DEL COMPRESOR DE AIRE ..........................................................................14
MANTENIMIENTO Y CUIDADO...................................................................................15
LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS .......................................................15
ANTES DE DEVOLVER A REPARACIONES ...............................................................16
ESPECIFICACIONES...................................................................................................16
REPUESTOS/ACCESORIOS.......................................................................................17
GARANTÍA LIMITADA...................................................................................................17
THIS UNIT CONTAINS A SEALED, NON-SPILLABLE LEAD-ACID
BATTERY. MUST BE DISPOSED OF PROPERLY.
ESTA UNIDAD CONTIENE UNA BATERÍA SELLADA DE ÁCIDO-PLOMO
NO DERRAMABLE QUE DEBE DESECHARSE APROPIADAMENTE.
WARNING: Possible explosion hazard. Contact with battery acid may
cause severe burns and blindness. Keep out of reach of children.
ADVERTENCIA: Posible Riesgo de una explosión. El contacto con una batería de ácido
puede causar quemaduras y ceguera. Manténgase alejado de los niños.

•3 •
IMPORTANT SAFETY INSTRUCTIONS
WARNING – RISK OF EXPLOSIVE GASES
WORKING IN THE VICINITY OF A LEAD-ACID BATTERY IS DANGEROUS.
BATTERIES GENERATE EXPLOSIVE GASES DURING NORMAL OPERATION.
IT IS IMPORTANT THAT YOU FOLLOW THESE INSTRUCTIONS EACH TIME
YOU USE THE INSTANT POWER.
To reduce the risk of battery explosion, follow these instructions and those published by
the battery manufacturer and the manufacturer of any equipment you intend to use in the
vicinity of a battery. Review cautionary marking on these products and on the engine.
WARNING: Pursuant to California
Proposition 65, this product contains
chemicals known to the State of California
to cause cancer and birth defects or other
reproductive harm. Wash hands after
handling.
• Keep out of reach of children.
• Do not disassemble the Instant Power.
Take it to a qualied service professional
if service or repair is required. Incorrect
assembly may result in re or electrical
shock.
• Do not use the Instant Power to jump a
vehicle while charging the internal battery.
• Do not recharge the Instant Power with a
damaged extension cord.
• The Instant Power gets hot during charging
and must have proper ventilation.
• Do not set the Instant Power on ammable
materials, such as carpeting, upholstery,
paper, cardboard, etc.
• Place the Instant Power as far away from
the battery being jumped as the cables
will permit.
• Do not expose the Instant Power to rain
or snow.
• Never place the Instant Power directly
above battery being jumped.
• To prevent arcing, never allow the clamps to
touch together or to contact the same piece
of metal.
• Use of an attachment not recommended or
sold by Schumacher®Electric Corporation
may result in damage to the unit or personal
injury.
• Never operate the Instant Power if it is
damaged.
• If someone else uses the Instant Power,
ensure they are well informed on how to
use it safely, and have read and understood
the operating instructions.
• The Instant Power is NOT designed to be
installed as a replacement for a vehicle
battery.
• Use ONLY on vehicles, boats and garden
tractors powered with a 12V DC battery
system.
• If the engine fails to start after the
recommended number of attempts,
disconnect the unit and look for other
problems that may need to be corrected.
• Use the Instant Power for jump starting
lead-acid batteries ONLY. Do not use for dry
cell batteries that are commonly used with
home appliances.
PERSONAL SAFETY PRECAUTIONS
• Wear complete eye and clothing protection
when working near lead-acid batteries.
Always have someone nearby for help.
• Have plenty of fresh water, soap and baking
soda nearby for use, in case battery acid
contacts your eyes, skin, or clothing. Wash
immediately with soap and water and seek
medical attention.
• If battery acid comes in contact with eyes,
ush eyes immediately for a minimum 10
minutes and get medical attention.
• Neutralize any acid spills thoroughly with
baking soda before attempting to clean up.
• Remove all personal metal items from your
body, such as rings, bracelets, necklaces
and watches. A battery can produce a short
circuit current high enough to weld a ring to
metal, causing a severe burn.
• Never smoke or allow a spark or ame in
the vicinity of the battery or engine.

•4 •

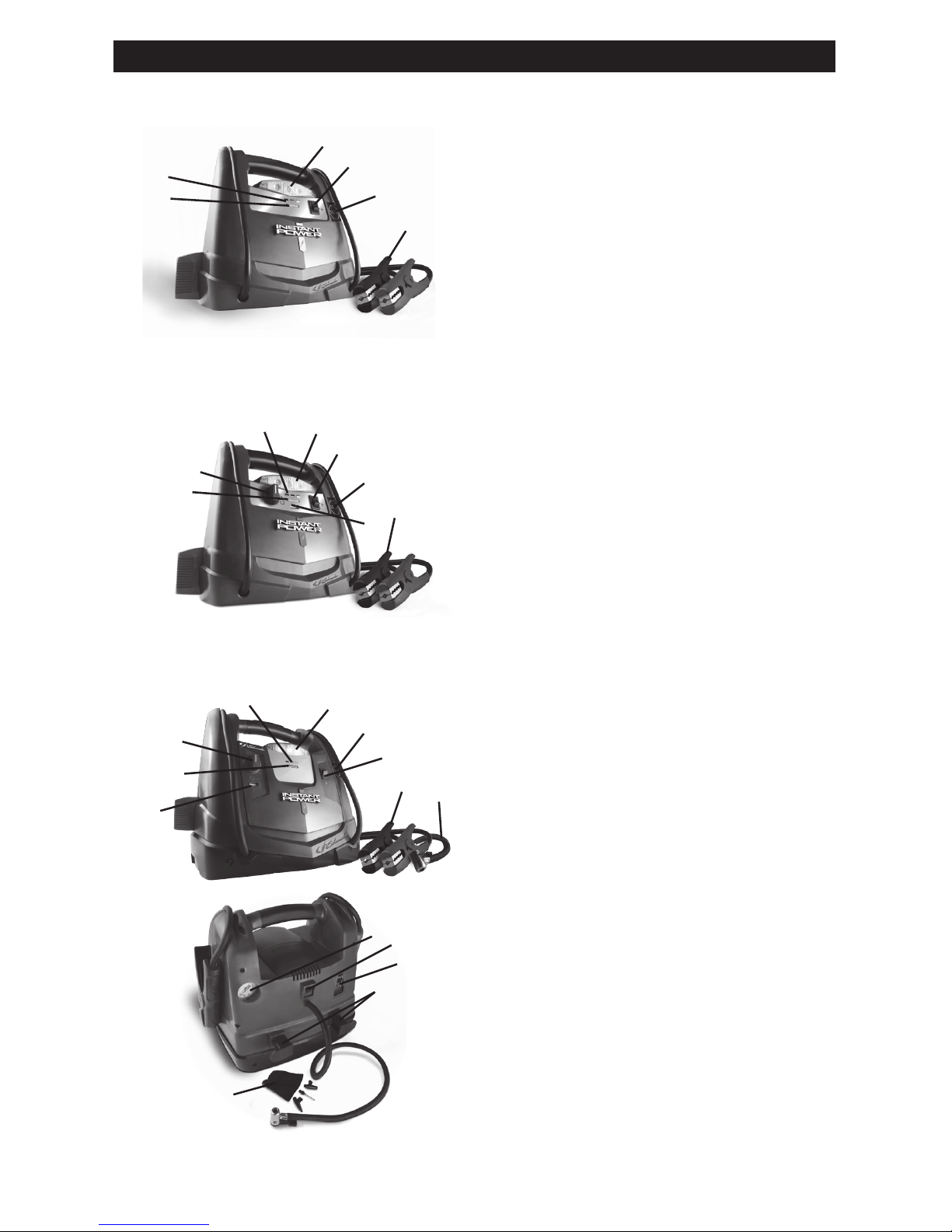

FEATURES
2
1
5
6
7
9
8
3
4XP750C
1. USB port
2. Battery status button
3. Rotary switch for USB and jump starter
4. Battery status indicators
5. Built-in work light
6. 12V DC power outlet
7. Worklight ON/OFF switch
8. Battery clips
9. Air compressor hose
10. Air compressor gauge
11. Air compressor ON/OFF switch
12. Internal battery charger plug
13. Air compressor hose wrap cleats
14. Air compressor adapters
and storage bag
1
4
5
6
8
7
2
3
XP500
1. Battery status button
2. Rotary switch for USB and jump starter
3. Battery status indicators
4. Built-in work light
5. Worklight ON/OFF switch
6. 12V DC power outlet
7. USB port
8. Battery clips
1
3
4
5
6
2
XP400
1. Battery status button
2. Battery status indicators
3. Built-in work light
4. Worklight ON/OFF switch
5. 12V DC power outlet
6. Battery clips
14
13
10 11
12
It

•5 •
CHARGING THE INTERNAL BATTERY OF THE INSTANT POWER
IMPORTANT! CHARGE IMMEDIATELY
AFTER PURCHASE, AFTER EACH USE
AND EVERY 30 DAYS, TO KEEP THE
INSTANT POWER’S INTERNAL BATTERY
FULLY CHARGED AND PROLONG
BATTERY LIFE.
CHECKING THE LEVEL OF THE
INTERNAL BATTERY
Press the Battery Status button on the
front of the unit. The LED lights will indicate
the current charge level as follows:
RED – 50% or lower charge; immediately
charge the unit.
YELLOW – 50% and higher charge.
GREEN – The battery is fully charged.
CHARGING THE INTERNAL BATTERY
Charge the internal battery for the Instant
Power using an extension cord (not included).
NOTE: Use of an improper extension cord
could result in a risk of re and electric
shock.
1. Flip the AC connector on the back of the
unit up and plug in an 18 AWG or larger
extension cord.
2. Plug the extension cord into a 120V AC
electrical wall outlet.
3. The RED LED will light, indicating charging.
4. The GREEN LED will light when the
battery is fully charged. This could take up
to 72 hours. The charger will automatically
go into maintain mode and maintain the
battery at full charge without damaging it.
5. When charging is complete, unplug the
extension cord from the wall outlet and the
back of the unit.
CHARGING THE INTERNAL BATTERY
WHILE DRIVING
You may also charge the internal battery
while driving, using a male-to-male
charger cable (part number 94500109 –
not included).
IMPORTANT: DO NOT CHARGE
INTERNAL BATTERY FOR MORE THAN
30 MINUTES OR LEAVE THE BATTERY
UNATTENDED. IT COULD EXPLODE,
CAUSING PROPERTY DAMAGE OR
PERSONAL INJURY.
1. Make sure the car is running.
2. Insert one end of the accessory cable into
the 12V DC power outlet.
3. Insert the other end of the accessory
cable into the vehicle’s accessory outlet
(lighter socket).
NOTE: The RED and the GREEN LEDs do
not operate during this method of charging.
Using this method to charge the battery
overrides the maintain mode and the battery
can be overcharged.
4. Monitor the progress of the charge by
pressing the Battery Status button on
the front of the unit. When the battery is
fully charged, disconnect the accessory
cable from the Instant Power, then from
the lighter socket of the vehicle.
NOTE: Completely disconnect the charger
cable when the engine is not running.
USING THE INSTANT POWER
IMPORTANT: Using the Engine Start
feature without a battery installed in the
vehicle will damage the vehicle’s electrical
system.
1. Turn the ignition OFF.
2. Lay the DC cables away from any
fan blades, belts, pulleys and other
moving parts.
3. For a negative-ground vehicle (as in most
vehicles), connect the Instant Power’s
POSITIVE (RED) clamp to the POSITIVE
(POS, P, +) battery post. Next, connect
the NEGATIVE (BLACK) clamp to the
vehicle chassis or engine block, away
from the battery.
4. For a positive-ground vehicle, connect
the Instant Power’s NEGATIVE (BLACK)
clamp to the NEGATIVE (NEG, N, -)
battery post. Next, connect the POSITIVE
(RED) clamp to the vehicle chassis or
engine block away from the battery.
5. Turn the switch to the ON position (does
not apply to the XP400). Crank the
engine for no more than 8 seconds. If
the engine does not start, wait 2 minutes
before cranking again.
6. After the engine starts, turn the switch to
the OFF position and remove the Instant
Power from the battery.
7. Charge the Instant Power.

•6 •
USING THE USB PORT
(Models XP500 and XP750C)
The USB port provides up to 500mA
at 5V DC.
1. Ensure the battery clamps are securely
clipped on the storage holders.
2. Turn the Instant Power ON.
3. Plug your device into the USB port.
4. When nished using the USB port, turn
the switch to the OFF position.
5. Charge the Instant Power.
USING THE WORK LIGHT
The work light is controlled by a sliding ON/
OFF switch located on the front of the Instant
Power. Make sure the lamp is turned OFF
when the unit is being recharged or stored.
Position the Instant Power on a at, stable
surface near the intended work area.
Ensure the battery clamps are securely
clipped on the storage holders.
POWERING A 12V DC DEVICE
The Instant Power is a power source for all
12V DC accessories that are equipped with
a 12V accessory plug. Use it for power
outages and on shing or camping trips.
NOTE: Do not power a 12V device with the
Instant Power while charging the internal
battery.
1. Make sure the device to be powered
is OFF before inserting the 12V DC
accessory plug into the 12V DC
accessory outlet.
2. Open the protective cover of the DC power
outlet on the Instant Power.
3. Plug the 12V DC device into the DC
power outlet and turn on the 12V DC
device (if required).
4. When nished, turn off the DC device
(if required) and unplug from the DC
power outlet.
CAUTION: Do not use the Instant Power
to run appliances that draw more than
15A DC.
NOTE: Extended operation of a 12V DC
device may result in excessive battery
drain. Recharge the Instant Power
immediately after unplugging the 12V
DC device.
USING THE AIR COMPRESSOR
(Model XP750C)
WARNING. Read the instructions of the
product being inated before using the
compressor. Avoid overination; do not
exceed the manufacturer’s recommended
pressures. Do not leave the air compressor
unattended during use.
NOTE: Before you use the compressor for
the rst time, you must install the
compressor hose wrap cleats. To install:
press each cleat into its corresponding
mounting hole on the back of the jump
starter until it clicks into place.
Wrap the compressor hose around these
cleats when it is not being used.
1. Remove the air compressor hose from
the storage cleats.
2. Connect the adaptor to the valve stem
and close the thumb latch. If necessary,
use one of the additional adaptors.
3. Turn ON the inator power switch and
inate to the desired pressure or fullness.
4. When the desired pressure is reached,
put the inator power switch to OFF,
open the thumb latch and remove the
connector from the valve stem.
5. Allow unit to cool.
6. Recharge the unit before storing.
NOTE: The air compressor is rated for
150 PSI.
Estimated run-times
APPLIANCE
TYPE EST WATTAGE XP400 XP500 XP750C
Cell phone 4 watts 13 hrs 19 hrs 34 hrs
Fluorescent
light 4 watts 15 hrs 21 hrs 34 hrs
Radios, fans 9 watts 6.7 hrs 9.3 hrs 14 hrs
Depth nder 9 watts 6.7 hrs 9.3 hrs 14 hrs
Camcorder 15 watts 4 hrs 5.6 hrs 7 hrs
Electrical tool 24 watts 2.5 hrs 3.5 hrs 5 hrs
Electric
cooler 48 watts 1.3 hrs 1.8 hrs 2 hours
Car vacuum,
air compressor 80 watts 0.8 hrs 1.1 hrs 1.8 hrs
NOTE: Actual time may vary. Times are based on the
internal battery being fully charged.

•7 •
Estimatedtimeforinating
Vehicle tires 13-16" 6-24 minutes
Bike tires 1-3 minutes
Sports balls 30 seconds
These times are approximate.
Use the air compressor gauge to ensure
the proper pressure has been reached.
Do not overinate.
MAINTENANCE AND CARE
• Clean the clips and the case each time you
are nished using it.
• Recharge the unit once a month when not
in use.
• Store clips on their support posts, to ensure
they do not come into contact with any
metallic surface.
• Never completely discharge the internal
battery.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE REASON/SOLUTION
The Instant Power won’t jump
start my car.
Clips are not making a good
connection to the battery.
Connections are reversed.
The Instant Power’s battery
is not charged.
The vehicle’s battery is
defective.
Models XP500 and XP750C:
the Instant Power is not
turned on.
Check for poor connection to
battery and frame. Make sure
connection points are clean.
Disconnect the Instant Power
and reverse the clips.
Press the Battery Status button
on the front of the unit. The
LEDs will indicate the status of
charge.
Have the battery checked.
Turn the Instant Power
ON/OFF switch to the ON
position.
The Instant Power won’t
power my 12V device.
The 12V device is not
turned on.
The Instant Power’s battery
is not charged.
The 12V device draws more
than 15A or has a short
circuit.
Turn on the 12V device.
Check the battery charge
status by pressing the Battery
Status button.
Disconnect the 12V device.
The internal breaker will
automatically reset after a
minute or two. Try the 12V
device again.
The battery in the Instant
Power won’t hold a charge.
The battery is bad (will not
accept a charge).
Have the battery checked.
The compressor shuts off. The compressor is
overheated.
Allow to cool for a few
minutes, then try again.

•8 •
BEFORE RETURNING FOR REPAIRS
If these solutions do not eliminate the problem, or for more information
about troubleshooting, contact customer service for assistance:
[email protected]•www.batterychargers.com
or call 1-800-621-5485
Monday-Friday 7:00am to 5:00pm CST
For REPAIR OR RETURN, contact Customer Service at 1-800-621-5485.
DO NOT SHIP UNIT until you receive a RETURN MERCHANDISE AUTHORIZATION
(RMA) number from Customer Service at Schumacher Electric Corporation.
SPECIFICATIONS
XP400
Internal battery type Sealed, maintenance-free, AGM, lead-acid
Nominal voltage 12V DC
12V DC power outlet 15A
Booster cables 8 AWG, 18" long
Weight 7 lbs.
XP500
Internal battery type Sealed, maintenance-free, AGM, lead-acid
Nominal voltage 12V DC
12V DC power outlet 15A
Booster cables 8 AWG, 18" long
Weight 8.2 lbs.
XP750C
Internal battery type Sealed, maintenance-free, AGM, lead-acid
Nominal voltage 12V DC
12V DC power outlet 15A
Booster cables 8 AWG, 20.5" long
Weight 15.73 lbs.
REPLACEMENT PARTS/ACCESSORIES
Male-to-male accessory cable ...............................................................................94500109

•9 •
LIMITED WARRANTY
SCHUMACHER ELECTRIC CORPORATION, 801 BUSINESS CENTER DRIVE,
MOUNT PROSPECT, IL 60056-2179, MAKES THIS LIMITED WARRANTY TO THE
ORIGINAL RETAIL PURCHASER OF THIS PRODUCT. THIS LIMITED WARRANTY
IS NOT TRANSFERABLE OR ASSIGNABLE.
Schumacher Electric Corporation (the “Manufacturer”) warrants this Instant Power for one
(1) year and the internal battery for ninety (90) days from the date of purchase at retail
against defective material or workmanship that may occur under normal use and care.
If your unit is not free from defective material or workmanship, Manufacturer’s obligation
under this warranty is solely to repair or replace your product, with a new or reconditioned
unit, at the option of the Manufacturer. It is the obligation of the purchaser to forward the
unit, along with proof of purchase and mailing charges prepaid to the Manufacturer or its
authorized representatives in order for repair or replacement to occur.
Manufacturer does not provide any warranty for any accessories used with this product
that are not manufactured by Schumacher Electric Corporation and approved for use
with this product. This Limited Warranty is void if the product is misused, subjected to
careless handling, repaired, or modied by anyone other than Manufacturer or if this
unit is resold through an unauthorized retailer.
Manufacturer makes no other warranties, including, but not limited to, express,
implied or statutory warranties, including without limitation, any implied warranty
of merchantability or implied warranty of tness for a particular purpose. Further,
Manufacturer shall not be liable for any incidental, special or consequential damage
claims incurred by purchasers, users or others associated with this product, including,
but not limited to, lost prots, revenues, anticipated sales, business opportunities,
goodwill, business interruption and any other injury or damage. Any and all such
warranties, other than the limited warranty included herein, are hereby expressly
disclaimed and excluded. Some states do not allow the exclusion or limitation of
incidental or consequential damages or length of implied warranty, so the above
limitations or exclusions may not apply to you. This warranty gives you specic legal
rights and it is possible you may have other rights which vary from this warranty.
THIS LIMITED WARRANTY IS THE ONLY EXPRESS LIMITED WARRANTY AND
THE MANUFACTURER NEITHER ASSUMES OR AUTHORIZES ANYONE TO
ASSUME OR MAKE ANY OTHER OBLIGATION TOWARDS THE PRODUCT OTHER
THAN THIS WARRANTY.
Schumacher®and the Schumacher Logo are registered trademarks
of Schumacher Electric Corporation.

•10 •
1 YEAR LIMITED
WARRANTY PROGRAM
REGISTRATION
MODEL: _____________________DESCRIPTION: ________________________
This is the only express limited warranty, and the manufacturer neither assumes
nor authorizes anyone to assume or make any other obligation. There is no other
warranty, other than what is described in the product owner’s manual.
The warranty card should be submitted within 30 days of purchase. The customer
must keep the ORIGINAL receipt because it will be required for any warranty claims.
This warranty is not transferable. Send warranty card only.
DO NOT SEND UNIT TO THIS ADDRESS FOR REPAIR.
Mail this card to: Schumacher Electric Corporation
801 Business Center Drive
Mount Prospect, IL 60056-2179
Name______________________________________________________________
Street Address_______________________________________________________
City ________________________________State _________ Zip Code _________
Phone _____________________Email ___________________________________
Store Name Where Purchased ___________________ Date of Purchase _________
Store Location____________________ UPC Number________________________
Serial Number ______________________________________ (SEE PRODUCT)
For faster warranty activation, go to www.batterychargers.com to register your product online.
PROGRAMA DE REGISTRO
DE 1-AÑO DE GARANTÍA
LIMITADA
MODELO: ____________________DESCRIPTIÓN: ________________________
Esta es la única garantía limitada expresa, y el productor no autoriza ni otorga
a alguien a realizar alguna otra obligación. No existe ninguna otra garantía
más que la descrita en el manual del dueño.
La tarjeta de garantía debe enviarse durante los primeros 30 días después de la
compra. El cliente debe mantener el recibo de compra ORIGINAL como
comprobante, el cual le otorga todo derecho a cualquier reclamo de garantía.
Esta garantía no es transferible. Envie tarjeta de garantía solamente.
NO ENVÍE LA UNIDAD A ESTA DIRECCIÓN PARA SU REPARACIÓN.
Enviar esta tarjeta a: Schumacher Electric Corporation
801 Business Center Drive
Mount Prospect, IL 60056-2179
Nombre ____________________________________________________________
Dirección ___________________________________________________________
Ciudad __________________________Estado ____________ C.P. _____________
Tel:________________________Correo electrónico_________________________
Nombre de la Tienda donde se Compró ____________ Fecha de compra_________
Localización de la Tienda ____________ Numero de Serie ____________________
Código de barras___________________________ (CONSULTE EL PRODUCTO)
Para una activación más rápida, visite nuestra página de internet en www.batterychargers.com
¡AHORRE EN EL ENVÍO! ¡ACTIVE SU GARANTÍA EN LÍNEA-LA FORMA MAS RÁPIDA Y FÁCIL!
Visite nuestra página en www.batterychargers.com para registrar su producto en línea.
WARRANTY CARD / TARJETA DE GARANTÍA
SAVE ON POSTAGE! ACTIVATE YOUR WARRANTY ONLINE – THE QUICK AND EASY WAY!
Go to www.batterychargers.com to register your product online.

•11 •
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVERTENCIA – RIESGO DE GASES EXPLOSIVOS
TRABAJAR CERCA DE UNA BATERÍA DE PLOMO-ÁCIDO ES PELIGROSO. LAS
BATERÍAS GENERAN GASES EXPLOSIVOS DURANTE SU FUNCIONAMIENTO
NORMAL. ES IMPORTANTE QUE SIGA LAS INSTRUCCIONES CADA VEZ QUE
UTILICE EL INSTANT POWER.
Para disminuir el riesgo de explosión de la batería, siga estas instrucciones, al igual
que las recomendaciones publicadas por el fabricante de la batería y de cualquier
equipoqueseutilizarácercadelabatería.Veriquelasseñalesdeadvertenciaque
se hayan colocado en estos productos y en el motor.
ADVERTENCIA: Conforme a la Propuesta
65 de California, este producto contiene
químicos de los cuales en el Estado de
California se tiene conocimiento que
provocan cáncer y malformaciones
congénitas u otras lesiones reproductivas.
Lávese las manos después de usar.
• Manténgase alejado de los niños.
• No desarme el Instant Power; hágalo
revisar por una persona capacitada que
efectúe reparaciones cuando necesite
servicio de mantenimiento o una
reparación. Volver a ensamblar el Instant
Power en forma incorrecta puede provocar
riesgo de incendio o descarga eléctrica.
• No utilice el Instant Power para pasar
corriente a un vehículo mientras se carga la
batería interna.
• No recargue el Instant Power con una
extensión dañada.
• El Instant Power se calienta durante la carga
y debe tener una ventilación adecuada.
• No coloque el Instant Power sobre
materiales inamables como alfombras,
tapicería, papel, cartón, etc.
• Coloque el Instant Power tan lejos de la
batería que se está cargando como los
cables lo permitan.
• No exponga el Instant Power a la lluvia
o la nieve.
• Nunca coloque el Instant Power directamente
sobre la batería que se está cargando.
• Para evitar la formación de arcos eléctricos,
nunca permita que las pinzas se toquen
entre sí o estén en contacto con la misma
pieza de metal.
• El uso de un accesorio no recomendado ni
vendido por Schumacher®Electric
Corporation puede ocasionar daños en la
unidad o lesiones corporales.
• Nunca opere el Instant Power si está dañado.
• Si otra persona usa el Instant Power,
asegúrese de que esté bien informada
sobre cómo usarlo de manera segura y
además, de que haya leído y comprendido
las instrucciones de funcionamiento.
• El Instant Power NO está diseñado para ser
instalado como reemplazo de la batería del
vehículo.
• Utilícelo SOLO en vehículos, barcos y
tractores de jardín alimentados con un
sistema de batería de 12 V CC.
• Si el motor no arranca luego de realizar el
número recomendado de intentos,
desconecte y verique la unidad en busca
de otros problemas.
• Utilice el Instant Power para recargar
baterías de plomo-ácido solamente. No lo
utilice para cargar las baterías de celdas
secas que habitualmente se colocan en los
aparatos domésticos.
PRECAUCIONES DE SEGURIDAD PERSONAL
• Use protección completa para ojos y
vestimenta cuando trabaje cerca de
baterías de plomo-ácido. Siempre cuente
con la presencia de otra persona para
obtener ayuda.
• Tenga a la mano bastante agua fresca, jabón
y bicarbonato de sodio en caso de que el
ácido de la batería entre en contacto con los
ojos, la piel o la ropa. Lave inmediatamente
con agua y jabón y busque atención médica.
• Si el ácido de la batería entra en contacto
con los ojos, enjuague inmediatamente
durante 10 minutos como mínimo y busque
atención médica.
• Neutralice el ácido derramado
abundantemente con bicarbonato de sodio
antes de intentar limpiarlo.
• Retire todos los objetos metálicos de su
cuerpo (anillos, pulseras, collares y relojes).

•12 •
Una batería puede producir una corriente
de cortocircuito lo sucientemente alta
como para soldar un anillo al metal, lo que
ocasionaría una quemadura grave.
• NUNCA fume o permita la presencia de
chispas o llamas en la proximidad de una
batería o motor.

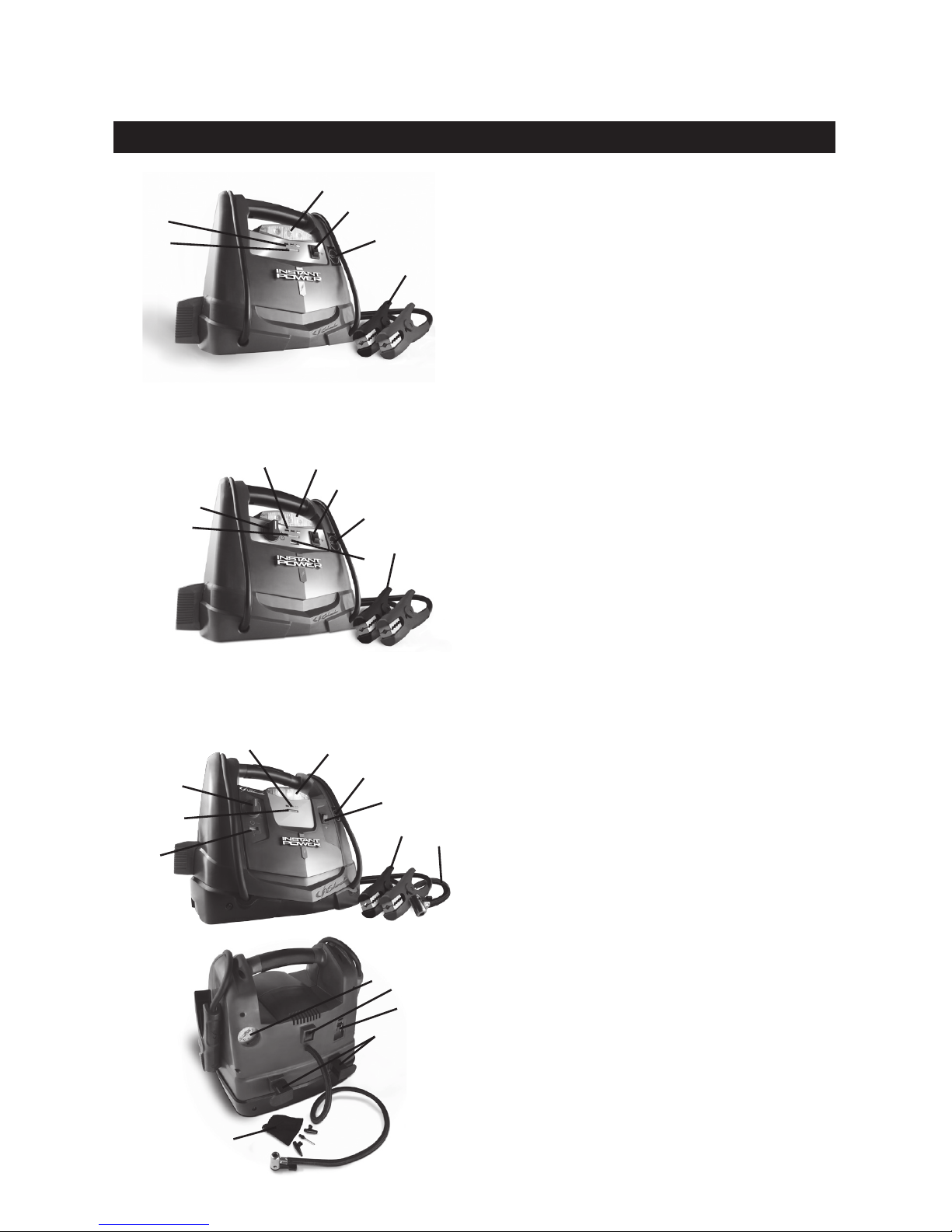

CARACTERÍSTICAS
2
1
5
6
7
9
8
3
4XP750C
1. Puerto USB
2. Botón de estado de la batería
3. Interruptor giratorio para USB
y arranque auxiliar
4. Indicadores del estado de la batería
5. Lámpara integrada
6. Salida de energía de CC de 12V
7. Interruptor de APAGADO/
ENCENDIDO para lámpara
8. Pinzas de la batería
9. Manguera del compresor de aire
10. Medidor del compresor de aire
11. Interruptor de APAGADO/ENCENDID
para el compresor de aire
12. Enchufe interno del cargador
de batería
13. Sujetador para la manguera del
compresor de aire
14. Adaptadores del compresor de aire y
estuche para guardar
1
4
5
6
8
7
2
3
XP500
1. Botón de estado de la batería
2. Interruptor giratorio para USB
y arranque auxiliar
3. Indicadores del estado de la batería
4. Lámpara integrada
5. Interruptor de APAGADO/
ENCENDIDO para lámpara
6. Salida de energía de CC de 12V
7. Puerto USB
8. Pinzas de la batería
1
3
4
5
6
2
XP400
1. Botón de estado de la batería
2. Indicadores del estado de la batería
3. Lámpara integrada
4. Interruptor de APAGADO/
ENCENDIDO para lámpara
5. Salida de energía de CC de 12V
6. Pinzas de la batería
14
13
10 11
12
It

•13 •
PARA CARGAR LA BATERIA INTERNA DE LA FUENTE DEL INSTANT POWER
IMPORTANTE: CARGUE LA UNIDAD
INMEDIATAMENTE DESPUÉS DE
ADQUIRIRLA, AL TÉRMINO DE CADA
USO Y CADA 30 DÍAS PARA MANTENER
LA BATERÍA INTERNA DEL INSTANT
POWER COMPLETAMENTE CARGADA Y
PROLONGARÁ SU VIDA ÚTIL.
COMPROBACIÓN DEL NIVEL DE CARGA
DE LA BATERÍA INTERNA
Pulse el botón Estado de la batería
en la parte frontal de la unidad. Las luces
de LED indican el nivel de carga de la
siguiente manera:
ROJO – Una carga de 50% o menos;
cargue inmediatamente la unidad.
AMARILLO – Una carga de 50% o más.
VERDE – La batería está completamente
cargada.
LA CARGA DE LA BATERÍA INTERNA
Para cargar la batería interna del Instant
Power, utilice un cable de extensión (no
incluido).
NOTA: Al utilizar una extensión inadecuada,
se corre el riesgo de ocasionar un incendio
o descargas eléctricas.
1. Coloque el conector de CA en la parte
posterior de la unidad hacia arriba y
conecte una extensión de AWG 18 o un
diámetro superior.
2. Conecte la extensión a un tomacorriente
eléctrico de pared de 120 V CA.
3. El LED ROJO se encenderá, indicando
la carga.
4. El LED VERDE se enciende cuando la
batería ha alcanzado la carga completa.
Esto podría tomar hasta 72 horas. El
cargador se pondrá automáticamente en
modo de mantener y mantener la batería
a plena carga, sin dañarlo.
5. Cuando la carga esté completa, desconecte
la extensión del tomacorriente de pared y
de la parte posterior de la unidad.
CÓMO CARGAR LA BATERÍA INTERNA
CON EL VEHÍCULO EN MARCHA
También puede cargar la batería interna
durante la conducción, utilizando un cable
de carga de varón a varón (p/n 94500109 -
no incluido).
IMPORTANTE: NO CARGAR LA BATERÍA
INTERNA POR MÁS DE 30 MINUTOS, NI
DEJAR LA BATERÍA SIN SUPERVISIÓN.
PODRÍA EXPLOTAR Y OCASIONAR
DAÑOS MATERIALES O LESIONES
CORPORALES.
1. Asegúrese de que el vehículo esté en
marcha.
2. Inserte un extremo del cable auxiliar en la
toma de corriente de 12 V CC.
3. Inserte el otro extremo del cable auxiliar
en el enchufe auxiliar del vehículo
(encendedor).
NOTA: las luces de LED de color ROJO y
VERDE no funcionan con este método de
carga. Al utilizar este método para cargar la
batería, se anula el modo de mantenimiento
y la batería podría sobrecargarse.
4. Para supervisar el progreso de la carga,
presione el botón Estado de la batería
en la parte frontal de la unidad. Cuando
la batería esta completamente cargada,
primero desconecte el cable auxiliar del
Instant Power y luego, de la toma del
encendedor del vehículo.
NOTA: Desconectar completamente el
cable del cargador cuando el motor no está
funcionando.
CÓMO UTILIZAR EL INSTANT POWER
IMPORTANTE: Utilización de la función
arranque del motor sin una batería instalada
en el vehículo dañará el sistema eléctrico
del vehículo.
1. APAGUE el motor.
2. Ponga los cables de CD lejos de las
aspas del ventilador, bandas, poleas u
otras partes móviles.
3. En los vehículos con carga negativa
a tierra (como en la mayoría de los
vehículos), conecte la pinza con el polo
POSITIVO (ROJO) del Instant Power
al borne POSITIVO (POS, P, +) de la
batería. A continuación, conecte la pinza
con el polo NEGATIVO (NEGRO) al
chasis del vehículo o al bloque del motor,
lejos de la batería.
4. En los vehículos con carga positiva a tierra,
conecte la pinza con el polo NEGATIVO
(NEGRO) del Instant Power al borne
NEGATIVO (NEG, N, -) de la batería. A
continuación, conecte la pinza con el polo
POSITIVO (ROJO) al chasis del vehículo o
al bloque del motor, lejos de la batería.
5. Coloque el interruptor en la posición de
Encendido (ON) (esto no se aplica a los
modelos XP400). Accione el encendido
del motor durante no más de 8 segundos.

•14 •
Si el motor no enciende, espere 2
minutos antes de arrancar de nuevo.
6. Una vez que haya arrancado el motor,
coloque el interruptor en la posición
de Apagado (OFF) y retire el Instant
Power de la batería.
7. Cargue el Instant Power.
EL USO DE PUERTO USB
(Modelos XP500 y XP750C)
El puerto USB provee poco más de 500 mA
por 5V de CD.
1. Asegúrese que las pinzas estén jas en
el compartimiento.
2. Encienda el Instant Power (ON).
3. Conecte su aparato en el puerto USB.
4. Cuando termine de usar el puerto USB,
coloque el interruptor en la posición de
Apagado (OFF).
5. Cargue el Instant Power.
CÓMO UTILIZAR LA LUZ DE TRABAJO
La luz de trabajo se controla mediante un
interruptor deslizante de Encendido/Apagado
(ON/OFF) situado en la parte frontal del
Instant Power. Asegúrese de que la lámpara
esté apagada (OFF) cuando la unidad se esté
recargando o permanezca almacenada.
Coloque el Instant Power sobre una
supercie plana cerca del área de trabajo.
Asegúrese que las pinzas estén jas en el
compartimiento.
PARA HACER FUNCIONAR UN APARATO
DE 12V DE CD:
El Instant Power es una fuente de poder
para cualquier accesorio de 12V de
corriente directa que estén equipados con
enchufe de 12V. Utilícelo durante
apagones, pesca o días de campo.
NOTA: no encienda un dispositivo de 12 V
mientras se esté cargando la batería interna
del Instant Power.
1. Asegúrese de que el dispositivo que
desea cargar esté apagado (OFF) antes
de insertar el enchufe auxiliar de 12 V CC
en la toma auxiliar de 12 V CC.
2. Abra la tapa protectora de la toma de
alimentación de CC del Instant Power.
3. Conecte el dispositivo de 12 V CC a la
toma de alimentación de CC y enciéndalo
(si es necesario).
4. Cuando haya terminado de cargarse,
apague el dispositivo de CC (si es
necesario) y desenchúfelo de la toma de
alimentación de CC.
PRECAUCIÓN: no utilice el Instant Power en
aparatos que consuman más de 15 A de CC.
NOTA: si hace funcionar un dispositivo de
12 V CC durante mucho tiempo con el
Instant Power, la batería se agotará por
completo. Recargue el Instant Power
inmediatamente después de desconectar
los dispositivos de 12 V CC.
USO DEL COMPRESOR DE AIRE
(Modelo XP750C)
ADVERTENCIA. Antes de usar el
compresor, lea las instrucciones del objeto a
inar. Evite sobre inar, no exceda la presión
de aire recomendado por el fabricante.
Durante el uso, no desatienda el compresor.
NOTA: Antes de que usted utilice el
compresor por primera vez, debe instalar
los sujetadores de la manguera del
compresor. Para instalar: presione cada
sujetador en los oricios de montaje
correspondientes en la parte trasera del
arrancador hasta que queden sujetos en
sus sitior.
Enrolle la manguera del compresor
alrededor de los sujetadores cuando no se
esté utilizando.
1. Retire la manguera del compresor de aire
de los sujetadores de almacenamiento.
2. Conecte el adaptador al pivote de la
válvula y cierre el jador. Si es necesario,
utilice uno de los adaptadores adicionales.
3. Encienda el interruptor del compresor y
comience a inar a la presión deseada o
lleno total.
Tiempo estimado de funcionamiento
TIPO DE
DISPOSITIVO POTENCIA APROX.
XP400 XP500 XP750C
Teléfono
celular 4 vatios 13 hrs 19 hrs 34 hrs
Luz
uorescente 4 vatios 15 hrs 21 hrs 34 hrs
Radios,
ventiladores 9 vatios 6,7 hrs 9,3 hrs 14 hrs
Localizador de
profundidad
9 vatios 6,7 hrs 9,3 hrs 14 hrs
Videocámara 15 vatios 4 hrs 5,6 hrs 7 hrs
Herramientas
eléctricas 24 vatios 2,5 hrs 3,5 hrs 5 hrs
Refrigerador
eléctrico 48 vatios 1,3 hrs 1,8 hrs 2 hrs
Aspiradora de
auto, compresor
de aire
80 vatios 0,8 hrs 1,1 hrs 1.8 hrs
NOTA: El tiempo real de funcionamiento puede variar.
Los tiempos están basados en una batería interna
completamente cargada.

•15 •
4. Cuando alcance la presión deseada,
apague el interruptor del compresor
jándolo en la posición OFF (apagado),
abra el jador y retire el conector del
pivote de la válvula.
5. Deje que la unidad se enfríe.
6. Cargue la unidad nuevamente antes
de guardarla.
NOTA: El Compresor de aire esta diseñado
para 150 PSI.
Tiempoestimadoparainar
Neumáticos para
vehículos de 13 a 16” 6 a 24 minutos
Llantas para bicicleta 1 a 3 minutos
Balones deportivos 30 segundos
Estos valores son aproximados. Utilice el
medidor del compresor de aire para asegurarse
de que se ha alcanzado el nivel de presión
adecuado. No ine en exceso.
MANTENIMIENTO Y CUIDADO
• Limpie las pinzas y la carcasa de la unidad
cada vez que termine de usarla.
• Recargue la unidad una vez al mes, cuando
no esté en uso.
• Guarde las pinzas en sus postes de apoyo
para asegurarse de que no entren en
contacto con alguna supercie metálica.
• Nunca descargue completamente la batería
interna.
LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS
PROBLÈME CAUSE POSSIBLE RAISON/SOLUTION
La fuente de poder no
arranca mi auto. Las pinzas no hacen buena conexión a la batería.
Las conexiones están a la
inversa.
La batería de la fuente de
poder no está cargada.
La batería del vehículo esta
defectuosa.
Modelos XP500 y XP750C:
Instant Power no está
encendido.
Asegúrese de que existe
buena conexión a la batería y
la carrocería. También que los
puntos de las conexiones estén
limpios. Gire las pinzas para
una conexión efectiva.
Desconecte la fuente de poder
y coloque las pinzas en forma
correcta.
Verique la condición de
carga de la batería girando el
interruptor situado enfrente de
la fuente de poder. Consulte la
sección de Indicadores LED en
este manual.
Haga un chequeo de la
batería.
Gire el interruptor Instant
Power™ ON / OFF a la
posición de encendido.

•16 •
PROBLÈME CAUSE POSSIBLE RAISON/SOLUTION
La fuente de poder no
pone a funcionar mi
aparato
de 12V.
El aparato de 12V no
enciende.
La batería de la fuente de
poder no está cargada.
El aparato de 12V absorbe
más de 15A, o tiene un corto
circuito.
Encienda el aparato de 12V.
Verique la condición de
carga de la batería girando el
interruptor situado enfrente de la
fuente de poder.
Desconecte el aparato de
12V. El interruptor interno
se autoprogramará después
de uno o dos minutes. Si
sucede lo mismo, reemplace el
aparato de 12V.
La batería de la fuente de
poder no retiene la carga. La batería está en malas condiciones (No recibirá carga). Haga un chequeo de la batería.
El compresor se apaga. El compresor está
sobrecalentado.
Dejar enfriar por unos minutos
y vuelva a intentarlo.
ANTES DE DEVOLVER A REPARACIONES
Si estas soluciones no eliminan el problema o si desea obtener más información
sobre la solución de problemas, póngase en contacto
con el departamento de servicio al cliente para recibir asistencia:
[email protected]•www.batterychargers.com
o llame 1-800-621-5485
Lunes-viernes 7:00am to 5:00pm CST
Para REPARACIÓN O DEVOLUCIÓN, comuníquese con Servicios al Cliente al
1-800-621-5485. NO ENVÍE LA UNIDAD hasta que usted reciba AUTORIZACIÓN
DE DEVOLUCIÓN DE MERCANCÍA (RMA) de Servicios al Cliente de Schumacher
Electric Corporation.
ESPECIFICACIONES
XP400
Tipo Interno de la Batería Sellada, Libre de mantenimiento, AGM, de Plomo/Acido
Volaje Nominal De CC y 12V
Salida de energía de CC de 12V 15A
Cables pasacorriente Calibre 8, AWG, 45,72 cm de largo
Peso 3,18 kg
XP500
Tipo Interno de la Batería Sellada, Libre de mantenimiento, AGM, de Plomo/Acido
Volaje Nominal De CC y 12V
Salida de energía de CC de 12V 15A
Cables pasacorriente Calibre 8, AWG, 45,72 cm de largo
Peso 3,7 kg

•17 •
XP750C
Tipo Interno de la Batería Sellada, Libre de mantenimiento, AGM, de Plomo/Acido
Volaje Nominal De CC y 12V
Salida de energía de CC de 12V 15A
Cables pasacorriente Calibre 8, AWG, 52,5 cm de largo
Peso 7,14 kg
REPUESTOS/ACCESORIOS
Cable accesorio macho a macho...........................................................................94500109
GARANTÍA LIMITADA
SCHUMACHER ELECTRIC CORPORATION, 801 BUSINESS CENTER DRIVE,
MOUNT PROSPECT, IL 60056-2179, REALIZA LA PRESENTE GARANTÍA LIMITADA
AL COMPRADOR MINORISTA ORIGINAL DE ESTE PRODUCTO. LA PRESENTE
GARANTÍA LIMITADA NO PUEDE TRANSFERIRSE NI CEDERSE.
Schumacher Electric Corporation (el “Fabricante”) otorga garantía por esta unidad
por un (1) año y la batería interna por noventa (90) días contados a partir de la fecha
de compra, contra cualquier material defectuoso o de mano de obra de la unidad que
pudieran surgir durante su uso y bajo cuidado normal. Si su unidad cuenta con material
defectuoso o defectos de mano de obra, la obligación de los Fabricantes, conforme a la
presente garantía, será simplemente reparar o sustituir el producto por uno nuevo o por
una unidad reparada, a elección del fabricante. Es la obligación del comprador enviar la
unidad con comprobante de compra y los gastos de envío prepagos al Fabricante o a
sus representantes autorizados para que estos reparen o reemplacen el producto.
El Fabricante no presta garantía por lo accesorios utilizados con este producto que no
sean los fabricados por Schumacher Electric Corporation y que no estén aprobados
para su uso con este producto. La presente Garantía Limitada será nula si el producto
se utiliza en forma errónea, se trata de manera inadecuada, es reparado o modicado
por personas que nos sean el Fabricante o si esta unidad es revendida a través de un
vendedor minorista no autorizado.
El Fabricante no realiza ninguna otra garantía, incluidas, a título enunciativo, las
garantías expresas, implícitas o legales, incluidas, a modo de ejemplo, las garantías
implícitas de comerciabilidad o adecuación a un n especíco. Asimismo, el
Fabricante no será responsable ante reclamos por daños accidentales, especiales ni
directos en los que incurran los compradores, usuarios u otras personas asociadas
al producto, incluidas, a título enunciativo, los ingresos y ganancias no percibidas,
ventas anticipadas, oportunidades comerciales, el buen nombre, la interrupción de la
actividad comercial o cualquier otro daño que haya provocado. Todas las garantías,
excepto la garantía limitada incluida en el presente, por medio de la presente, quedan
expresamente anuladas y excluidas. Algunos estados no permiten la exclusión ni la
limitación de los daños accidentales ni directos o el plazo de garantía implícita, por lo
que las limitaciones o exclusiones mencionadas anteriormente podrían no corresponder
con su caso. La presente garantía le otorga derechos legales especícos y es probable
que usted cuente con otros derechos que podrían diferir de los incluidos en la presente
garantía.
LA PRESENTE GARANTÍA LIMITADA ES LA ÚNICA GARANTÍA LIMITADA
EXPRESA Y EL FABRICANTE NO ASUME NI AUTORIZA A NADIE A ASUMIR O A
ADQUIRIR NINGUNA OTRA OBLIGACIÓN RESPECTO DEL PRODUCTO QUE NO
SEA LA PRESENTE GARANTÍA.
Schumacher®y el logo Schumacher son maracas registradas
de Schumacher Electric Corporation.
