SCOBALIT 7200803 User manual
Recommandations
importantes !
• Avant le montage, veuillez lire exactement les instructions de
montage et vérifier s‘il n‘y a pas de défaut ou si le produit n’a
pas été endommagé pendant le transport, car aucune respons-
abilité ne sera assumée pour les pièces déjà montées.
• Vérifiez avant le montage, si le type,la dimension et la couleur
correspondent.
• Les fabrications sur mesure ne seront pas échangées.
• L‘auvent doit être seulement utilisé pour la fonction prescrite,
dans le cas contraire, toutes prestations de garanties seront
annulées !
•
Nettoyez l‘auvent environ tous les trois mois. Utilisez seulement
des produits d‘entretien recommandés dans le commerce (pas de
récurant ou de solvant). Si nécessaire, les pièces laquées peuvent
être également entretenues avec un polish pour automobile.
• Nettoyez les gouttières régulièrement (l‘accumulation d‘eau
pourrait endommager l‘auvent).
• Les moyens de fixation sont à adapter selon la nature du mur.
Une fixation sûre et suffisante est à garantir.
• Nettoyez l‘auvent si une épaisse couche de neige et de glace
le recouvre.
• ATTENTION DANGER ! Ne montez pas sur l‘auvent.
• Recommandation
: Le montage devrait être effectué par 2
personnes. En supplément, vous devez étancher avec de la
pâte de silicone usuelle.
• Une fois la période de garantie légale arrivée à son terme,
cette garantie ne s’applique plus sur les pièces d’usure.
•
Pour cet auvent, nous livrons également des accessoires des ac-
cessoires séparés.Veuillez vous informer auprès de votre dépositaire.
• Sous réserve de modifications de la construction.
Montageanleitung
Assembly instructions
Instructions de montage
Art.-Nr.: 7200803
Wichtige Hinweise!
• Vor der Montage bitte Montageanleitung genauestens durch-
lesen und Produkt auf evtl. Transportschäden bzw. Fehler über-
prüfen, da für Schäden an bereits montierten Produkten keine
Haftung übernommen werden kann.
• Prüfen Sie vor dem Einbau, ob Typ, Maß und Farbe überein-
stimmen.
• Maßanfertigungen sind vom Umtausch ausgeschlossen.
• Das Vordach darf nur für den vorgeschriebenen Zweck ver-
wendet werden, anderenfalls erlischt der Produkthaftungsan-
spruch!
• Reinigen Sie das Vordach bitte in Abständen von ca. 3 Mona-
ten. Verwenden Sie nur vom Handel empfohlene Pflegemittel
(keine Scheuer- oder Lösungsmittel). Die lackierten Teile kön-
nen auch bei Bedarf mit Autopolitur behandelt werden.
• Die Wasserabläufe sind regelmäßig zu reinigen (ansonsten
Beschädigungsgefahr durch Stauwasser).
• Die Befestigungsmittel sind der jeweiligen Beschaffenheit
der Wand anzupassen. Eine ausreichende Befestigung ist zu
gewährleisten.
• Bei erhöhter Schnee- und Eislast ist das Vordach abzuräumen.
• Achtung Unfallgefahr! Vordach ist nicht begehbar.
•
Empfehlung: Die Montage sollte von zwei Personen durchgeführt
werden. Zusätzlich müssen Sie mit einem handelsüblichen Silikon
abdichten.
• Auf Verschleißteile besteht nach Ablauf der gesetzlichen Ga-
rantiezeit kein Garantieanspruch.
• Zu diesem Vordach liefern wir auch separates Zubehör. Bitte
informieren Sie sich bei Ihrem Fachhändler.
• Änderung der Konstruktion vorbehalten.
Important
Reccommendations!
• Prior to assembly please study the assembly instructions in
detail and check the consignment for possible faulty parts or
damage during transportation. No liability will be assumed for
damage to products already assembled.
• Please check that type, dimensions and colour correspond
before assembly.
• Custom-made parts cannot be exchanged.
• The canopy may only be used for the intended purpose, other-
wise no claims for product liability can be accepted!
•
Clean the canopy every 3 months and only use a recommended
cleaning product (no scrubbing 0agents or solvents). If necessary,
the lacquered parts can also be treated with with car polish.
• The water drains should be cleaned regularly (in order to
avoid damages caused by accumulated water).
• In each case, the canopy fastenings must be suitable for the
construction of the wall in question. Secure attachment must
be warranted.
•
Accumulated snow and ice should be removed from the canopy.
• Caution - Danger of Accident! The canopy is not load bearing;
do not climb or place your weight on the canopy.
• Recommendation: Assembly should be carried out by two
persons. You must also seal the canopy using standard com-
mercial silicone.
• No guarantee claims can be accepted for parts subject to
wear and tear after the statutory guarantee period has expired.
• We can also supply separate accessories for this canopy.
Please ask your local trader for further.
• The design is subject to alterations.
GB
D
Pultvordach
PT/LD 150
F
D
GB
F
ø 12
10 x 80
1
2
3
4
5
6
1. 1a
a
2
2
2

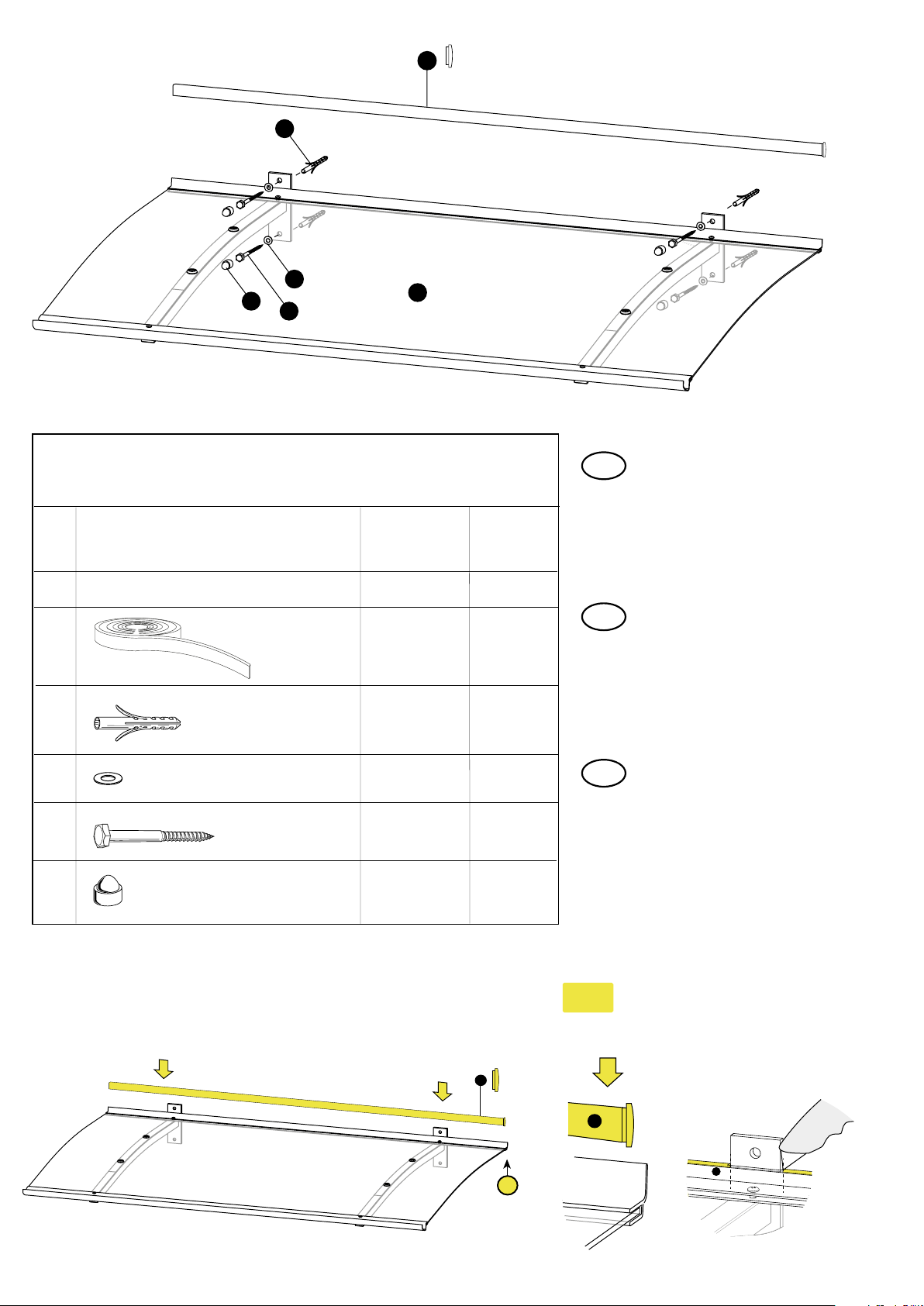

Ersatzteilauftrag Spare partsorder Commandede pieces de rechange
PULTVORDACH LD
Nr. Bezeichnung Artikel-Nr Stück
No. Designation ArticleNo. Pieces
No. Désignation ArticleNo Pièces
1. Komplett 1x
2. Moosgummi-Dichtung 7 - 3801600 1x
3. ø 12 mm 4 - 0000603 4x
4. 10,5 DIN 125 4 - 0000431 4x
5. 10 x 80 DIN 571 4 - 0000131 4x
6. Abdeckkappe 400 - 4000033 4x
Sponge Rubber
Sealing caps
Bewahren Sie die Montageanleitung sorg-
fältig auf. Bei Ersatzteil- und Verschleißteil-
bestellung (siehe Tabelle) bitte an den
Kundenservice wenden.
[Verschleißteilbezeichnung: ***].
Please keep the assembly instructions in a
safeplace. If you wish to order spare parts
and parts subject to wear (see table) plea-
se contact-your after-sales service.
[Designation of part subject to wear: ***].
Conserver soigneusement la notice de
montage. Pour toute commande de pièces
de rechange et de pièces d‘usure (voir
tableau), veuillez vous adresser à notre
service après-vente.
[Désignation des pièce d‘usure : ***].
GB
D
F
Explosionszeichnung
Explosion design
Explosion dessin
SW 17
ø 12
Stein
Pierre
Stone
2.
a
a
2a
3.
SILIKON
1. 2. 6
10 X 80
Sw 17
4
5
ø 12
Stein
Pierre
Stone
1000 mm
120 mm Bohrmaße / Drilling dimensions /
Dimensions de perçage
