SEA LE User manual

International registered trademark n. 804888
SEA S.p.A.
Teramo - ITALY - Telephone: + 39 0 861 588341 - www.seateam.com
IT-EN-FR-ES
67411826 - R. 03
LE - LSE
LE
23001256
I circuiti di gestione accessori LSE oppure LE consentono di collegare e gestire diversi accessori aggiuntivi, come ad esempio i finecorsa di
rallentamento o il potenziometro lineare oppure la sonda di temperatura, etc.
The LSE or LE management circuits allow you to connect and manage different additional accessories, such as additional slow-down limit-
switches, the temperature probe or the potentiometer.
Les circuits de gestion LSE ou LE vous permettent de connecter et de gérer divers accessoires supplémentaires, comme la sonde de
température ou les fins de course de ralentissement additionnels ou le potentiomètre linéaire
Las unidades de gestión de accesorios LSE o LE permiten conectar y gestionar varios accesorios adicionales, como una sonda de
temperatura o los finales de carrera para ralentización o el potenciómetro lineal
P01 P02
GND
I3
D1 P11D2 P12 I1 I2 I4
M1
124567
38910 11
M2
DS1
1 2
ON
CN1
POT
ENC
CNP
+
-
P01 P02
D1 P11D2 P12
M1
12456
3
M2
DS1
1 2
ON
CN1
POT
ENC
CNP
+
-
LSE
23001255

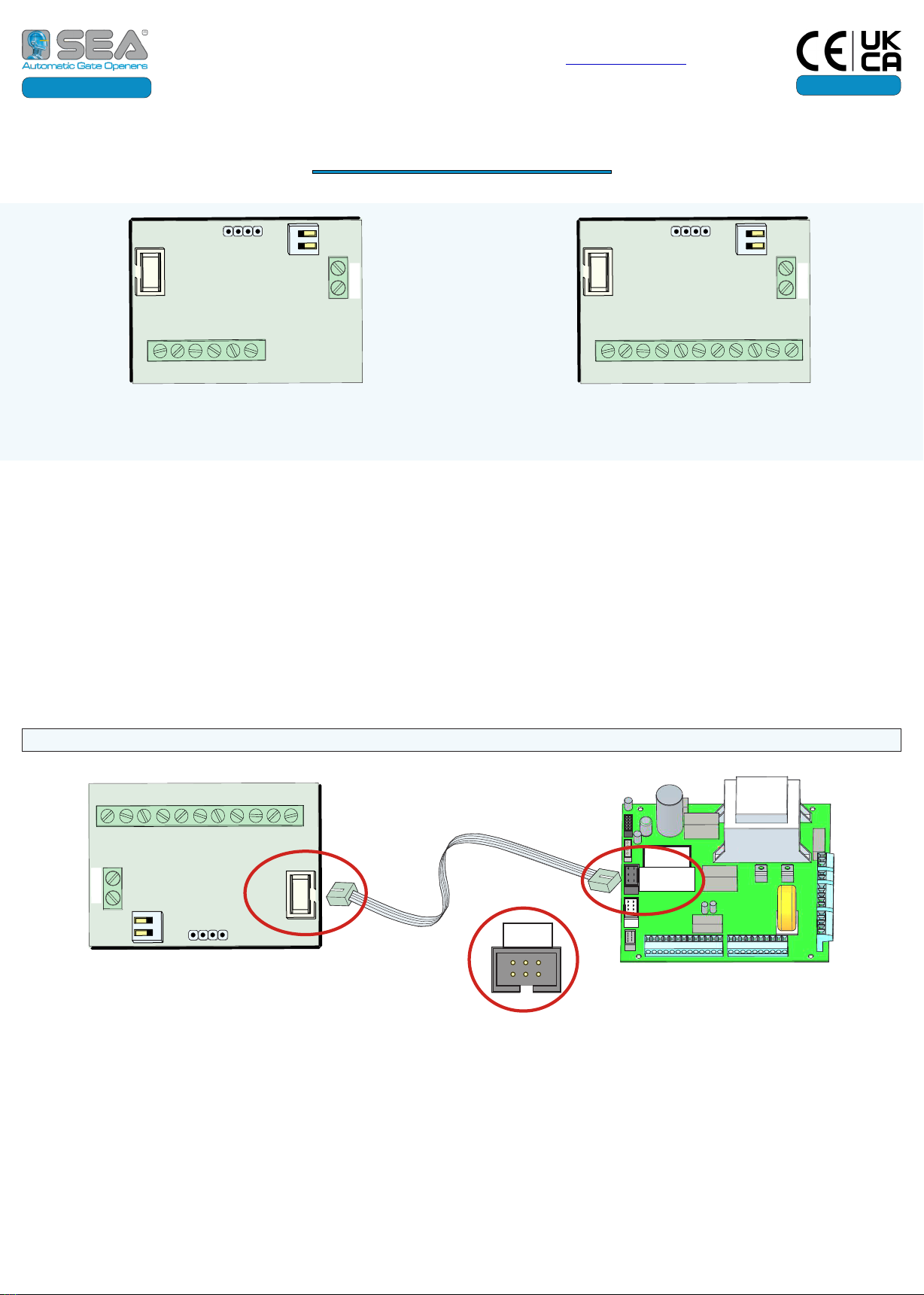

COLLEGAMENTO - CONNECTION - CONNEXION - CONEXIÓN
EXP
EXP
P01 P02
GND
I3
D1 P11D2 P12 I1 I2 I4
M1
124567
38910 11
M2
DS1
1 2
ON
CN1
POT
ENC
CNP
+
-
ESEMPIO DI SCHEDA ELETTRONICA
EXAMPLE OF CONTROL UNIT
EXEMPLE DE CARTE ÉLECTRONIQUE
EJEMPLO DE TARJETA ELECTRÓNICA
I circuiti di gestione accessori LSE oppure LE possono essere collegati sul connettore EXP dedicato al collegamento dei moduli esterni,
che si trova sulle schede elettroniche SEA, sia a 230V (o 120V) che a 24V - Per la gestione degli accessori, vedere il manuale della scheda.
The LSE or LE management circuits can be linked to the EXP connector dedicated to the external modules which is on the SEA electronic
control units, both at 230V (or 120V) and at 24V - For the management of the accessories, see the control unit manual.
Les circuits de gestion LSE ou LE peuvent être connectés au connecteur EXP dédié au raccordement des modules externes, présent sur
les cartes électroniques SEA, aussi bien en 230V (ou 120V) qu'en 24V - Pour la gestion des accessoires, voir la notice de l’armoire
Las unidades de gestión de accesorios LSE o LE se pueden conectar al conector EXP que se encuentra en las tarjetas electrónicas SEA,
tanto a 230V (o 120V) como a 24V, dedicado a los módulos externos - Para la gestión de los accesorios, consultar el manual de la tarjeta.

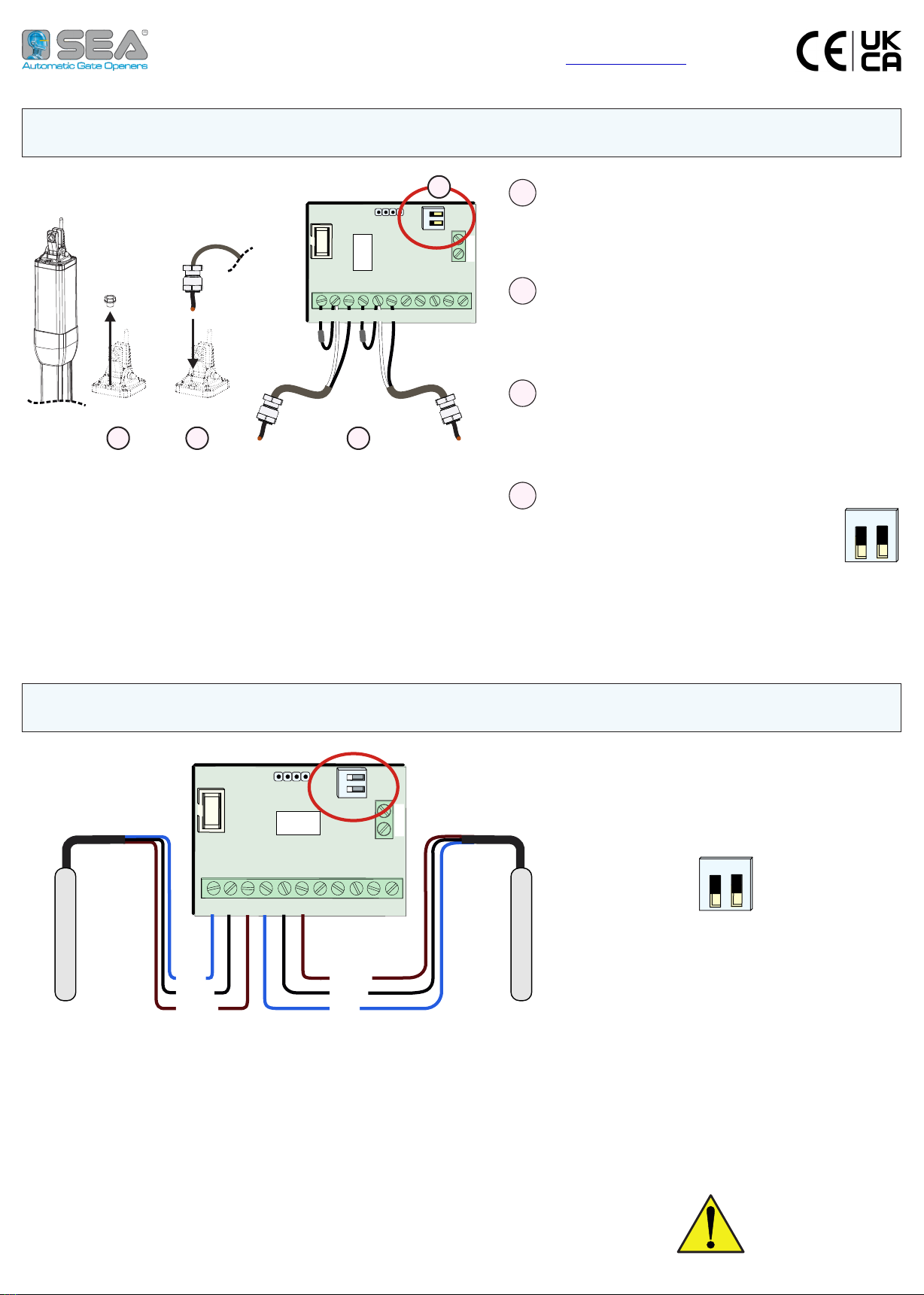

COLLEGAMENTO SONDA DI TEMPERATURA - TEMPERATURE PROBE CONNECTION
CONNEXION SONDE DE TEMPERATURE - CONEXIÓN SONDA DE TEMPERATURA
International registered trademark n. 804888
SEA S.p.A.
Teramo - ITALY - Telephone: + 39 0 861 588341 - www.seateam.com
M1
1 2 4 56 73
8
9 10 11
M2
DS1
2 1
ON
CN1
POT
ENC
CNP
+
-
D1
LSE
12M1
P11
M2
P01 P02
GND
I3
D1 P11 D2 P12 I1 I2 I4
D2 P12
3
4
D1
P11
D2
P12
1
Svitare ed estrarre il tappo dell’olio dell’operatore
Remove the operator oil cap
Retirer le bouchon de l’huile de l'opérateur
Desatornillar y retirar la tapa de aceite del operador
2
Avvitare la SONDA DI TEMPERATURA al posto del tappo dell’olio
Screw the TEMPERATURE PROBE to replace the oil cap
Visser la SONDE DE TEMPÉRATURE à la place du bouchon de l’huile
Atornillar la SONDA DE TEMPERATURA en lugar del tapón de aceite
3
Collegare la sonda (o le sonde) come mostrato nello schema
Wire the probe (or probes) as shown in the wiring diagram aside
Brancher la sonde (ou les sondes) comme indiqué à côté
Conecte la sonda (o sondas) como se muestra en el diagrama
4
Regolare entrambi i DIP-SWITCH di DS1 su «OFF»
Set both D S 1 D I P -S W I T C H E S to «OFF»
Sur DS1 mettre les deux DIP-SWITCH sur «OFF»
Ajustar ambos DIP-SWITCH del DS1 en «OFF»
2 1
2 1
ON
ON
OFF
OFF
DIP SWITCH 1 = OFF
DIP SWITCH 2 = OFF
Collegare una o due sonde in base al numero di operatori in uso (M1/M2)
Wire one or two probes according to the number of operators in use (M1/M2)
Connectez une ou deux sondes selon le nombre d'opérateurs utilisés (M1/M2)
Conectar una o dos sondas según el número de operadores en uso (M1/M2)
= BIANCO - WHITE - BLANC - BLANCO
= NERO - BLACK - NOIR - NEGRO
= BIANCO - WHITE - BLANC - BLANCO
= NERO - BLACK - NOIR - NEGRO
COLLEGAMENTO POTENZIOMETRO «POSITION GATE» - POTENTIOMETER CONNECTION
CONNEXION POTENTIOMETRE «POSITION GATE» - CONEXIÓN POTENCIÓMETRO
M1
1 2 4 56 73 89 10 11
M2
DS1
ON
CN1
POT ENC
CNP
+
-
LSE
P01 P02
GND
I3
D1 P11D2 P12 I1 I2 I4
2 1
M1 M2
POTENTIOMETER
POTENTIOMETER
BROWN
BLACK
BLUE BROWN
BLACK
BLUE
Regolare entrambi i DIP-SWITCH di DS1 su «OFF»
S e t b o t h D S 1 DIP-S W I T C H E S t o « O F F »
Sur DS1 mettre les deux DIP-SWITCH sur «OFF»
Ajustar ambos DIP-SWITCH del DS1 en «OFF»
Si raccomanda di utilizzare un cavo schermato a 3 poli e di cablare le calze su P11 e P12
The use of 3-pole shielded cables is recommended - wire the shields on P11 and P12
L’utilisation d’un câble blindé à 3 pôles est recommandée! - Raccorder le blindage sur P11 et P12
Se recomienda utilizar un cable blindado de 3 polos y cablear las trenzas en P11 y P12
!
P01
D1
P11
P02
D2
P12
= BLU - BLUE - BLEU - AZUL
= NERO - BLACK - NOIR - NEGRO
= MARRONE - BROWN - MARRON - MARRÓN
= BLU - BLUE - BLEU - AZUL
= NERO - BLACK - NOIR - NEGRO
= MARRONE - BROWN - MARRON - MARRÓN
Collegare uno o due potenziometri in base al numero di operatori in uso (M1/M2)
Wire one or two potentiometers according to the number of operators in use (M1/M2)
Connectez un ou deux potentiomètres selon le nombre d'opérateurs utilisés (M1/M2)
Conectar uno o dos potenciómetros según el número de operadores en uso (M1/M2)

COLLEGAMENTO FINECORSA DI RALLENTAMENTO (FINO A 4 FINECORSA)
SLOW-DOWN LIMIT SWITCHES CONNECTION (UP TO 4 LIMIT SWITCHES)
CONNEXION FINS DE COURSE DE RALENTISSEMENT (JUSQU’A 4 FINS DE COURSE)
CONEXIÓN FINALES DE CARRERA DE RALENTIZACIÓN (HASTA 4 FINALES DE CARRERA)
International registered trademark n. 804888
SEA S.p.A.
Teramo - ITALY - Telephone: + 39 0 861 588341 - www.seateam.com
2 1
ON
OFF
DIP SWITCH 1 = OFF
DIP SWITCH 2 = OFF
Regolare entrambi i DIP-SWITCH di DS1 su «OFF»
S et b o t h D S 1 DIP-SWITCHES t o «O FF »
Sur DS1 mettre les deux DIP-SWITCH sur «OFF»
Ajustar ambos DIP-SWITCH del DS1 en «OFF»
L1
L2
GND
L3
L4
= RALLENTAMENTO M1 CHIUSURA - M1 SLOW-DOWN IN CLOSING - RALENTISSEMENT M1 EN FERMETURE - RALENTIZACIÓN M1 EN CIERRE
= RALLENTAMENTO M1 IN APERTURA - M1 SLOW-DOWN IN OPENING - RALENTISSEMENT M1 EN OUVERTURE - RALENTIZACIÓN M1 EN APERTURA
= TERRA - GROUND - TERRE - TIERRA
= RALLENTAMENTO M2 CHIUSURA - M2 SLOW-DOWN IN CLOSING - RALENTISSEMENT M2 EN FERMETURE - RALENTIZACIÓN M2 EN CIERRE
= RALLENTAMENTO M2 IN APERTURA - M2 SLOW-DOWN IN OPENING - RALENTISSEMENT M2 EN OUVERTURE - RALENTIZACIÓN M2 EN APERTURA
M1
1 2 4 56 73 89 10 11
M2
DS1
ON
CN1
POT ENC
CNP
+
-
LSE
P01 P02
GND
I3
D1 P11D2 P12 I1 I2 I4
2 1
EXT
LIMIT
SWITCH
104
UP
OK OK
I FINECORSA DI RALLENTAMENTO devono essere abilitati impostando il menù speciale 104 sull’opzione «EXT»;
Si raccomanda di posizionare la camma di inizio rallentamento ad una distanza sufficiente dal punto di inizio finecorsa
T h e S L O W - D O W N L I M I T S W I T C H E S m u s t b e e n a b l e d b y s e t t i n g s p e c i a l m e n u 1 0 4 t o « E X T » ;
It is recommended to position the deceleration starting cam at a sufficient distance from the limit switch start point
Les FINS DE COURSE DE RALENTISSEMENT doivent être activées en réglant le menu spécial 104 sur «EXT»;
Il est recommandé de positionner la came de départ du ralentissement à une distance suffisante du point de départ du fin de course
Los FINALES DE CARRERA de deceleración se deben habilitar configurando el menú especial 104 en la opción «EXT»;
Se recomienda posicionar la leva de inicio de desaceleración a una distancia suficiente del punto de inicio del final de carrera
DIP SWITCH 1 = OFF
DIP SWITCH 2 = ON
2 1
ON
OFF
Solo per operatori scorrevoli con inverter!
Only for sliding operators with inverter!
Uniquement pour opérateurs coulissants à inverter!
¡Solo para operadores correderas con inverter!
