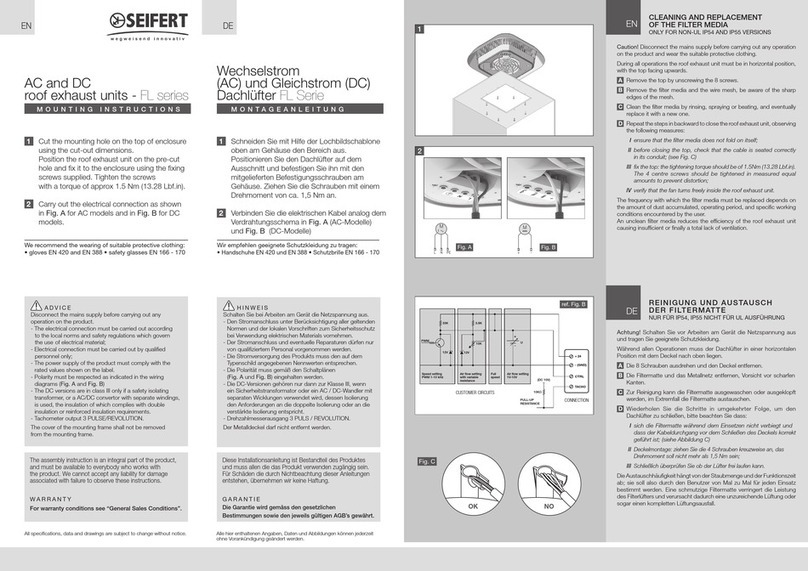

Seifert FL Series User manual

ADVICE
Disconnect the mains supply before carrying out any
operation on the product.
- The electrical connection must be carried out according
to the local norms and safety regulations which govern
the use of electrical material;
- Electrical connection must be carried out by qualified
personnel only;
- The voltage and frequency supply must be according
to the rated values stated on the name plate.
The cover of the mounting frame is not be removed from the
mounting frame.
WARRANTY
For warranty conditions see “General Sales Conditions”.
Roof exhaust unit
FL series
MOUNTING INSTRUCTIONS
1 Cut the mounting hole on the top of enclosure
using the cut-out dimensions.
2Position the roof exhaust unit on the pre-cut
hole and fix it to the enclosure using the fixing
screws supplied. Tighten the screws to a
torque of 1.5 Nm approx.
3Carry out the electrical connection as showed
in fig. A.
We recommend wearing suitable protective clothing:
• gloves EN 420 and EN 388 • safety glasses EN 166 - 170
HINWEIS
Schalten Sie bei Arbeiten am Gerät die Netzspannung aus.
- Den Stromanschluss unter Berücksichtigung aller geltenden
Normen und der lokalen Vorschriften zum Sicherheitsschutz
bei Verwendung elektrischen Materials vornehmen.
- Der Stromanschluss und eventuelle Reparaturen dürfen nür
von qualifiziertem Personal vorgenommen werden.
- Die Spannung und die Stromfrequenz müssen den Nennwerten ,
die auf der Plakette angegeben sind, entsprechen.
Das Metalldeckel darf nicht entfernt werden.
GARANTIE
Die Garantie wird gemäß den gesetzlichen Bestimmungen
sowie den jeweils gültigen AGB’s gewährt.
Dachlüfter
FL Serie
MONTAGEANLEITUNG
1 Den Ausschnitt für den Einbau des Dachlüfters
gemäss Abmessungen auf der Rückseite
unter Beachtung der angegebenen Toleranzen
durchführen.
2Dachlüfter auf den vorbereiteten Ausschnitt
setzen danach mit den beiliegenden Schrauben
befestigen. Schrauben Sie mit ca. 1,5 Nm fest.
3Führen Sie die elektrische Verbindung, wie
in der Abbildung A gezeigt.
Wir empfehlen geeignete Schutzkleidung zu tragen:
• Handschuhe EN 420 und EN 388 • Schutzbrille EN 166 - 170
ENG
123
fig. A
fig. B
OK NO
REINIGUNG UND AUSTAUSCH
DER FILTERMATTE
NUR FÜR IP44, IP54, IP55 NICHT FÜR UL AUSFÜHRUNG
Achtung! Schalten Sie bei Arbeiten am Gerät die Netzspannung aus
und tragen Sie geeignete Schutzkleidung.
Während allen Operationen muss der Dachlüfter in einer horizontalen
Position mit der Deckel nach oben liegen.
A Die 8 Schrauben ausdrehen und der Deckel entfernen.
B Die Filtermatte und das Metallnetz entfernen, Vorsicht von scharfen
Kanten des Netzes.
C Zur Reinigung kann die Filtermatte gespüllt, mit Wasserstrahl
behandelt oder ausgeklopft werden oder im Extremfall die Filtermatte
austauschen.
D Wiederholen Sie die Schritte in umgekehrter Folge um dem Dachlüfter
zu schliessen, beachten Sie dass:
I Während dem Einsatz die Filtermatte sich nicht verbiegt;
II Vor dem Schliessen des Deckels, dass das Kabel richtig in dem
Kabeldurchgang sitzt; (siehe Abbildung B)
III Deckelmontage: ziehen Sie die 4 zentrale Schrauben kreuzweise an,
der Drehmoment soll nicht mehr als 1,5 Nm sein;
IV Schliesslich überprüfen Sie ob der Lüfter frei laufen kann.
Die Austauschhäufigkeit hängt von der Staubmenge und der Funktionszeit
ab; sie soll also durch den Benutzer von Mal zu Mal für jeden Einsatz
bestimmt werden. Eine schmutzige Filtermatte verringert die Leistung
des Filterlüfters und verursacht dadurch eine unzureichende Lüftung oder
sogar einen gänzlichen Lüftungsausfall.
CLEANING AND REPLACEMENT
OF THE FILTER MEDIA
ONLY FOR NON-UL IP44, IP54 AND IP55 VERSIONS
Caution! Disconnect the mains supply before carrying out any operation
on the product and wear the suitable protective clothing.
During all operations the roof exhaust unit must be in horizontal position,
with the top facing upwards.
A Remove the top by unscrewing the 8 screws.
B Remove the filter media and the wire mesh, taking care of the sharp
edges of the mesh.
C Clean the filter media by rinsing, spraying or beating, and eventually
replace it with a new one.
D Repeat the steps in backward to close the roof exhaust unit, observing
the following measures:
Iensure that the filter media does not fold on itself;
II before closing the top, check that the cable is seated correctly
in its conduit; (see fig. B)
III fix the top: the tightening torque should be of 1.5Nm. The 4 centre
screws should be tightened in measured equal amounts to prevent
distortion;
IV verify that the fan turns freely inside the roof exhaust unit.
The frequency with which the filter media must be replaced depends on
the amount of dust accumulated, operating period and specific working
conditions encountered by the user.
An unclean filter media reduces the efficiency of the roof exhaust unit
causing insufficient or finally a total lack of ventilation.
DE
www.seifertsystems.com
DEEN EN

Ausschnitt
1/1
cut out
TIF-D02-S54/1_ed_grfiltro_0714_LTP
