Benzínový generátor Sharks SH 2580-PT
Obj. číslo SHK480
Výrobce a dovozce: Steen QOS, s.r.o., Bor 3, Karlovy Vary
PLASTOVÝ/KARTONOVÝ OBAL ODSTRAŇTE Z DOSAHU DĚTÍ, HROZÍ NEBEZPEČÍ
UDUŠENÍ!
Upozornění:
Před užitím tohoto výrobku prostudujte tento návod a držte se všech bezpečnostních
pravidel a provozních instrukcí.
Tento výrobek je určen pro hobby a kutilské používání, nejedná se o profesionální řadu!
Původní návod k použití.

SERVIS: [phone]

SERVIS: [phone]
Vážený zákazníku,
děkujeme, že jste si koupili náš výrobek. Chceme Vám pomoci v tom, abyste dosáhli s vaším novým
generátorem co nejlepších výsledkůa abyste jej provozoval bezpečně.
Tento manuál obsahuje informace, jak toho dosáhnout. Čtěte jej, prosím, pozorně.
Tento manuál popisuje provoz a údržbu generátoru. Všechny informace jsou založeny na posledních
informacích o výrobku, dostupných před tiskem tohoto manuálu.
Všechna práva výrobce zařízení vyhrazena.
Žádná část této publikace nesmí být reprodukována bez písemného souhlasu výrobce.
Tento manuál je pokládán za součást generátoru a měl by jím zůstat i v případědalšího prodeje.
UPOZORNĚNÍ: stroj je dodáván bez oleje, je nutné jej před použitím doplnit! Ve stroji je pouze konzervační
náplň!
Záruka
Na tento výrobek poskytujeme standardní záruku v délce 24 měsícůod data zakoupení po splnění
specifikovaných podmínek. Veškeré záruční podmínky najdete v příručce Záruka a servis.
Bezpečnostní pokyny
Elektrocentrála je konstruována k bezpečnému a bezproblémovému provozu za předpokladu, že bude
provozována v souladu s návodem na obsluhu. Tento typ elektrocentrál je ověřen a schválen do provozu
autorizovanou zkušebnou a je opatřen certifikátem CE. Před prvním použitím elektrocentrály si pozorně
prostudujte tento návod k obsluze tak, abyste porozuměli jejímu obsahu. Zabráníte tak možnému vážnému
poškození zařízení nebo dokonce zranění.
• Vždy před zahájením práce proveďte předběžnou provozní zkoušku. Ujistěte se, že elektrocentrála včetně
vedení a zásuvkových spojůje bez závad nebo poškození. Můžete tak předejít úrazu nebo poškození
zařízení.
• Elektrocentrálu umístěte na pevný, rovný povrch, aby nedošlo k jejímu převrácení. Při provozu na jiném
než vodorovném povrchu může dojít k vytékání paliva z nádrže. Systém mazání motoru pracuje bezpečně
jen do náklonu 16° ve všech směrech, tudíž větší náklon elektrocentrály
při provozu je nepřípustný a může vést k vážnému poškození motoru, na
které se nevztahuje záruka.
• Abyste předešli nebezpečí vznícení a zabezpečili dostatečnou
ventilaci, umístěte provozovanou elektrocentrálu minimálně1 m od
budov nebo jiných zařízení či strojů. Nedávejte do blízkosti motoru
žádné vznětlivé látky.
• Děti a domácí zvířata se musí zdržovat v bezpečné vzdálenosti, protože vzniká možnost popálenin od
horkých částí motoru, případněmůže přijít k úrazu elektrickým proudem.
• Měli byste vědět, jakým způsobem je možné motor co nejrychleji vypnout. Kromětoho byste se měli
důkladněseznámit s obsluhou ovládacích prvků. Nenechávejte nikoho obsluhovat elektrocentrálu bez
předchozího poučení. Zabraňte také tomu, aby zařízení obsluhovala osoba indisponovaná např. pod vlivem
drog, léků, alkoholu či nadmíru unavená, a také tak sami nečiňte.

SERVIS: [phone]
•Doplňování pohonných látek se musí provádět v dobře větraném
prostoru a při vypnutém motoru. Benzín je mimořádnězápalná
látka a za určitých podmínek výbušná.
• Nádrž nepřeplňujte.
• Zajistěte, aby uzávěr palivové nádrže byl dobře uzavřen.
• Jestliže vytekl benzin, bezpodmínečnězajistěte, aby toto místo
bylo před nastartováním motoru dostatečněsuché a aby se
benzínové výpary odpařily.
• Během tankování a v okolí uložených pohonných hmot nikdy
nekuřte a nepoužívejte otevřeného ohně.
• Výfukové plyny jsou jedovaté a obsahují jedovatý oxid uhelnatý,
který jako bezbarvý a nepáchnoucí plyn může při nadýchání
způsobit ztrátu vědomí, případněi smrt. Proto nikdy nepouštějte
zařízení v uzavřené místnosti, případněbez dostatečného větrání
a přístupu čerstvého vzduchu. Vždy zajistěte důkladné větrání
prostoru.
• Nepokládejte žádné předměty na motor, abyste předešli
nebezpečí vzniku požáru.
• Za provozu udržujte dostatečný odstup od všech rotujících částí
zařízení.
• Výfuk je během provozu velice horký a zůstává horký také
dlouho po vypnutí motoru, proto se ho nedotýkejte. Abyste
předešli těžkým popáleninám nebo nebezpečí vzplanutí, nechte
motor vychladnout předtím, než má být přepravován nebo
uskladněn v uzavřených prostorách.
• Uvědomte si, že elektrocentrála je zařízení produkující elektrické
napětí, proto při její nesprávném používání hrozí nebezpečí úrazu
elektrickým proudem. Nikdy neobsluhujte elektrocentrálu
mokrýma rukama.
• Dle normy ČSN ISO 8528-8 čl. 6.7.3 uzemnění elektrocentrály
daného max. výkonu není vyžadováno, jelikož je tato
elektrocentrála vybavená uzemňovacím vývodem, vždy, když je to
možné, zabezpečte uzemnění elektrocentrály.
Použité piktogramy
a důležitá upozornění

SERVIS: [phone]
• Elektrocentrála nesmí být provozována nechráněněna dešti nebo sněhu. Přístroj neustále chraňte proti
vlhkosti, nečistotám a jiným korozním vlivům při používání i při skladování.
• Elektrocentrály nesmí být připojovány za žádných okolností
svépomocnědo pevné rozvodné sítějako záloha. Ve zvláštním
případě, kdy jde o připojení alternativního napájecího zařízení ke
stávajícímu rozvodnému systému, smí být toto připojení provedeno jen
kvalifikovaným elektrikářem s oprávněním tato připojení provádět, který
zná problematiku použití přenosných elektrocentrál z hlediska
bezpečnosti a platných elektrotechnických předpisůa je schopen posoudit rozdíly
mezi zařízením pracujícím ve veřejné rozvodné síti a zařízením napájeným ze
zdrojového soustrojí. Za případné škody nebo zranění vzniklé neodborným
spojováním s veřejným rozvodem distributor nenese žádnou odpovědnost.
• K elektrocentrále nepřipojujte jiný typ zásuvkového spojení, než odpovídá
platným normám ČSN. V opačném případěhrozí nebezpečí zranění elektrickým
proudem nebo vznik požáru. Použitý kabel musí odpovídat platným normám ČSN, vzhledem k velkému
mechanickému namáhání používejte pouze ohebný pryžový kabel.
• Průřez a délku použitého prodlužovacího kabelu konzultujte s kvalifikovaným elektrikářem nebo se řiďte
normou ČSN ISO 8528-8. Předepsané parametry pro použití prodlužovacího vedení dle ČSN ISO 8528-8:

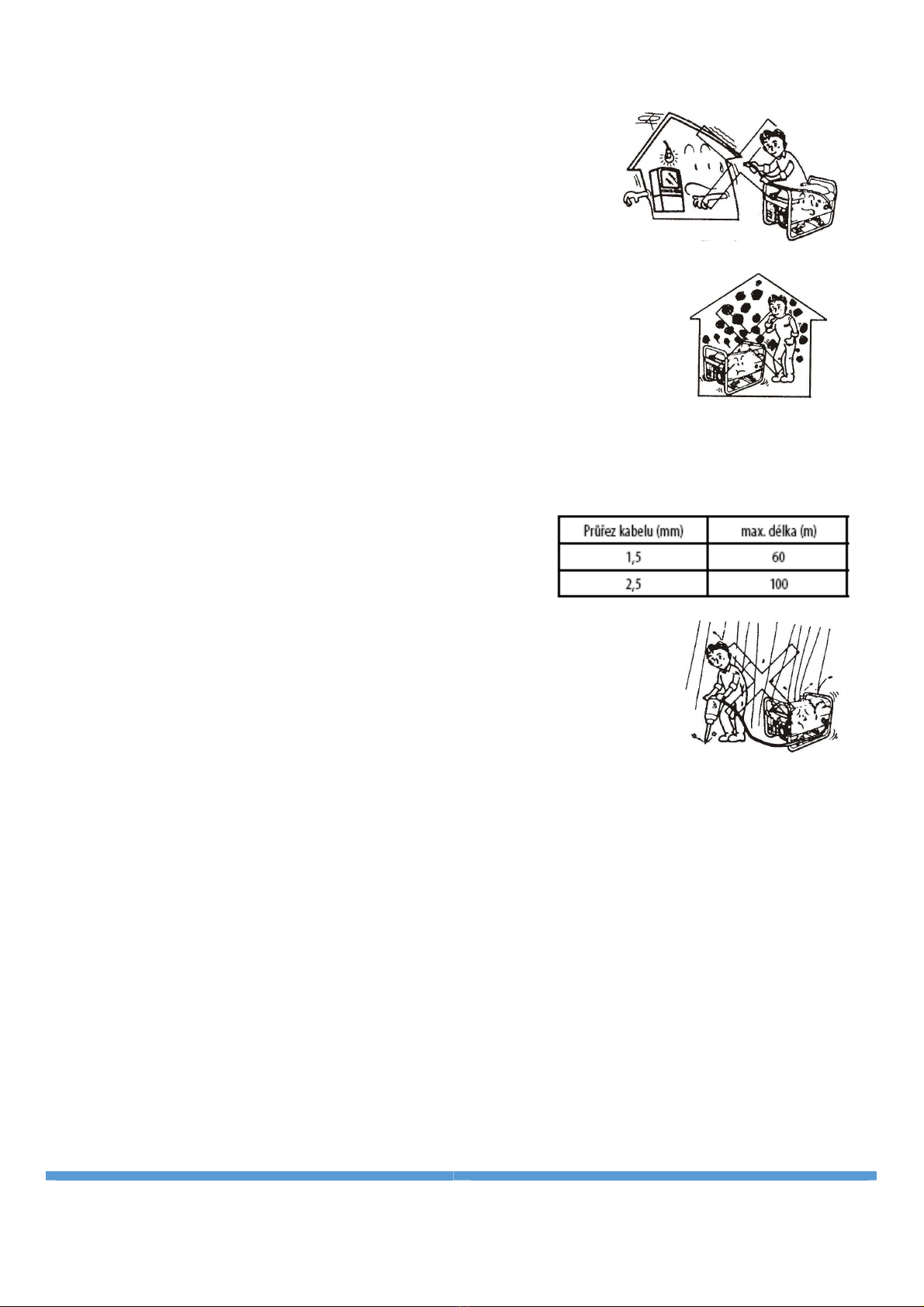

Pozn.: Hodnoty platí u plněrozvinutého kabelu.
• Generátor nesmí být používán k napájení elektrických
svařovacích přístrojů. Takovéto použití je možné jen po
dohoděs distributorem a jen u některých typůgenerátorů.
Takové použití může vést k vážnému poškození stroje, na které se nevztahuje
záruka.
• Podle hygienického předpisu nesmí být elektrocentrála používána, pokud je tím
omezována veřejnost a v doběod 22.00 do 6.00 z důvodu rušení nočního klidu.
• Jakékoliv zásahy nebo opravy v elektrické instalaci může provádět jen osoba s
odpovídající elektrotechnickou kvalifikací či servisní technici Sharks.
TOP 10 RAD PŘED POUŽITÍM:
1. Pozorněsi přečtěte návod k obsluze.
2. Pozor! Výfukové plyny jsou toxické. Nepoužívejte generátor v místnosti bez systému větrání!
3. Děti a osoby s omezením držte dál o generátoru.
4. Během provozu nedoplňujte palivo ani olej!
5. V případě, že generátor bude namontován v uzavřené místnosti, je třeba dodržovat příslušné
bezpečnostní předpisy proti požáru a výbuchu!
6. Nepřipojujte na okruh domácnosti.
7. Nepoužívejte ve vlhkém stavu!
8. Používejte dostatečněvzdáleno od hořlavých látek.
9. Nedotýkejte se horkých částí stroje.
10. Při doplňování paliva a oleje:
• zastavte motor
• nekuřte
• zabraňte potřísnění

SERVIS: [phone]
Používejte dostatečnou ochranu sluchu!
Pozor na horké části stroje!
BEZPEČNOSTNÍ OPATŘENÍ
Vaše bezpečnost a bezpečnost ostatních osob je velice důležitá. Poskytujeme vám v tomto manuálu
důležité bezpečnostní informace o zařízení. Prosím, čtěte tyto informace pozorně.
Tyto informace vás varují před potenciálním nebezpečím, které může vám nebo zúčastněným osobám
způsobit úraz.
Každá informace je označena výstražným symbolem. Trojúhelníkem a jedním ze tří slov:
DANGER - pokud nebudete dodržovat předepsané instrukce nebezpečí vážného zranění či úmrtí.
WARNING - pokud nebudete dodržovat instrukce nebezpečí poškození stroje, vážného zranění či úmrtí.
CAUTION – pokud nebudete dodržovat instrukce můžete být zraněn.
Každá zpráva sděluje, o jaké nebezpečí se jedná. Co se může stát a jak se můžete zranění vyhnout.
Také se setkáte s dalšími důležitými informacemi, které jsou označeny slovem NOTICE – POZNÁMKA
Váš generátor nebo jiný majetek může být poškozen, pokud nebudete dodržovat předepsané instrukce.
Účelem těchto informací je, abyste se vyhnuli poškození generátoru nebo jiného majetku nebo životního
prostředí.
BEZPEČNOSTNÍ INFORMACE
Generátor je navržen tak, aby poskytoval bezpečný a spolehlivý provoz, pokud je obsluhován v souladu
s instrukcemi hobby provozu. Přečtěte si a pochopte tento manuál před provozem generátoru. Pokud
budete seznámeni s ovládáním Vašeho zařízení a budete dodržovat bezpečnostní provozní procedury,
můžete zabránit nehodám a poruchám.
Zodpovědnost obsluhy:
-Naučte se rychle zastavit generátor v případěnebezpečí!
-Naučte se nebo si nechte vysvětlit správné ovládání generátoru, výstupním zásuvkám a
propojením.
-Buďte si jisti, že každá osoba, která generátor obsluhuje, obdržela všechny správné instrukce.
-Nedovolte, aby bez dozoru generátor obsluhovaly děti.
Nebezpečí kysličníku uhelnatého:
-Spaliny obsahují jedovatý kysličník uhelnatý, plyn bez barvy a zápachu. Vdechování výparůmůže
způsobit otravu a může vést k smrti!
-Pokud provozujete generátor ve stísněném nebo uzavřeném prostoru, může vzduch, který dýcháte,
obsahovat jedovatý kysličník uhelnatý. Odveďte spaliny z uzavřené místnosti nebo místnost
odvětrejte.

SERVIS: [phone]
Nebezpečí úrazu ele. proudem:
-Generátor vyrábí dostatečné množství ele. proudu, aby mohl zapříčinit elektrický šok nebo smrt.
-Použití generátoru nebo elektrického zařízení ve vlhkém prostředí jako je déšť, sníh, nebo poblíž
louže či skrápěcího systému, nebo když jsou Vaše ruce vlhké, může zapříčinit zabití elektrickým
proudem. Udržujte generátor suchý.
-Pokud je generátor skladován ve venkovním prostředí, nechráněn před vlivy počasí, zkontrolujte
před každým použitím všechny elektrické části na ovládacím panelu. Vlhkost nebo sníh může
zapříčinit špatnou funkci nebo zkrat elektrického systému, který může zapříčinit usmrcení ele.
proudem.
-Nepřipojujte generátor k elektrickému vystavěnému systému dokud není kvalifikovaným
elektrikářem nainstalován izolační spínač.
Nebezpečí požáru a zapálení:
-Výfukový systém nepotřebuje mnoho k zapálení některých materiálů.
-Během provozu udržujte generátor nejméně1 metr od budovy nebo jiného vybavení.
-Nezavírejte generátor v budově
-Hořlavé materiály skladujte mimo dosah generátoru.
-Během provozu je tlumičvelice horký a zůstává horký ještěchvíli po vypnutí generátoru.
-Nedotýkejte se tlumiče, když je horký. Před uskladněním generátoru jej nechte náležitě
vychladnout!
-Benzín je hořlavý a za určitých podmínek výbušný! Při plnění generátoru benzínem nekuřte,
nepoužívejte otevřený oheňa dodržujte všechna bezpečnostní opatření, která se týkají také prostor
pro skladování benzínu. Benzín do generátoru doplňujte v odvětraném prostředí a při vypnutém
motoru.
-Benzínové výpary jsou extrémněhořlavé a mohou se vznítit po zapnutí motoru. Před startem
generátoru proto vysušte všechny úkapy benzínu vzniklé při doplňování nádrže.
Obsluha elektrocentrály
1. Nastartujte motor.
2. Připojte spotřebiče k zásuvkám a dbejte přitom na to, aby nebylo překročené maximální dovolené
jmenovité napětí. Ujistěte se, zda jsou připojené spotřebiče vypnuty.
3. Zapněte jističnebo se ujistěte, že je zapnut.
UPOZORNĚNÍ: Elektrocentrála nesmí být zatížena na max. povolené zatížení, pokud nejsou splněny
podmínky dobrého chlazení. Při použití elektrocentrály ve zhoršených podmínkách nezatěžujte
elektrocentrálu na maximum.
DOPORUČENÍ: IDEÁLNÍ PODMÍNKY PRO PROVOZ ELEKTROCENTRÁLY JSOU:
• Atm. tlak: 1000 hPa (1 bar)
• Teplota vzduchu: 25°C
• Vlhkost vzduchu: 30%
PROVOZ VE VYSOKÝCH NADMOŘSKÝCH VÝŠKÁCH
Ve vysokých nadmořských výškách dochází ke změněpoměru sycení paliva směrem k přesycení směsi.
Má to za následek jak ztrátu výkonu, tak zvýšenou spotřebu paliva. Výkon motoru při provozu ve vysokých

SERVIS: [phone]
výškách se dá zlepšit výměnou hlavní trysky s menším vrtáním a změnou polohy směšovacího regulačního
šroubu. Pokud motor pracuje dlouhodoběve výškách nad 1830 m n. m., nechte provést kalibraci
karburátoru v autorizovaném servisu.
TECHNICKÉ SPECIFIKACE
Zdvihový objem motoru: 196 cm³ Napětí/frekvence: 230V/50Hz
Chlazení: vzduchem chlazené Objem palivové nádrže: 15 l
Kompresní poměr: 8,5:1 Objem olejové nádrže: 0,6 l
Jmenovitý výkon: 2200 KVA Provozní doba: 11 hodin
Maximální výkon: 2500 KVA Hmotnost: 35 kg
Maximální výkon: 6,5 HP Systém AVR

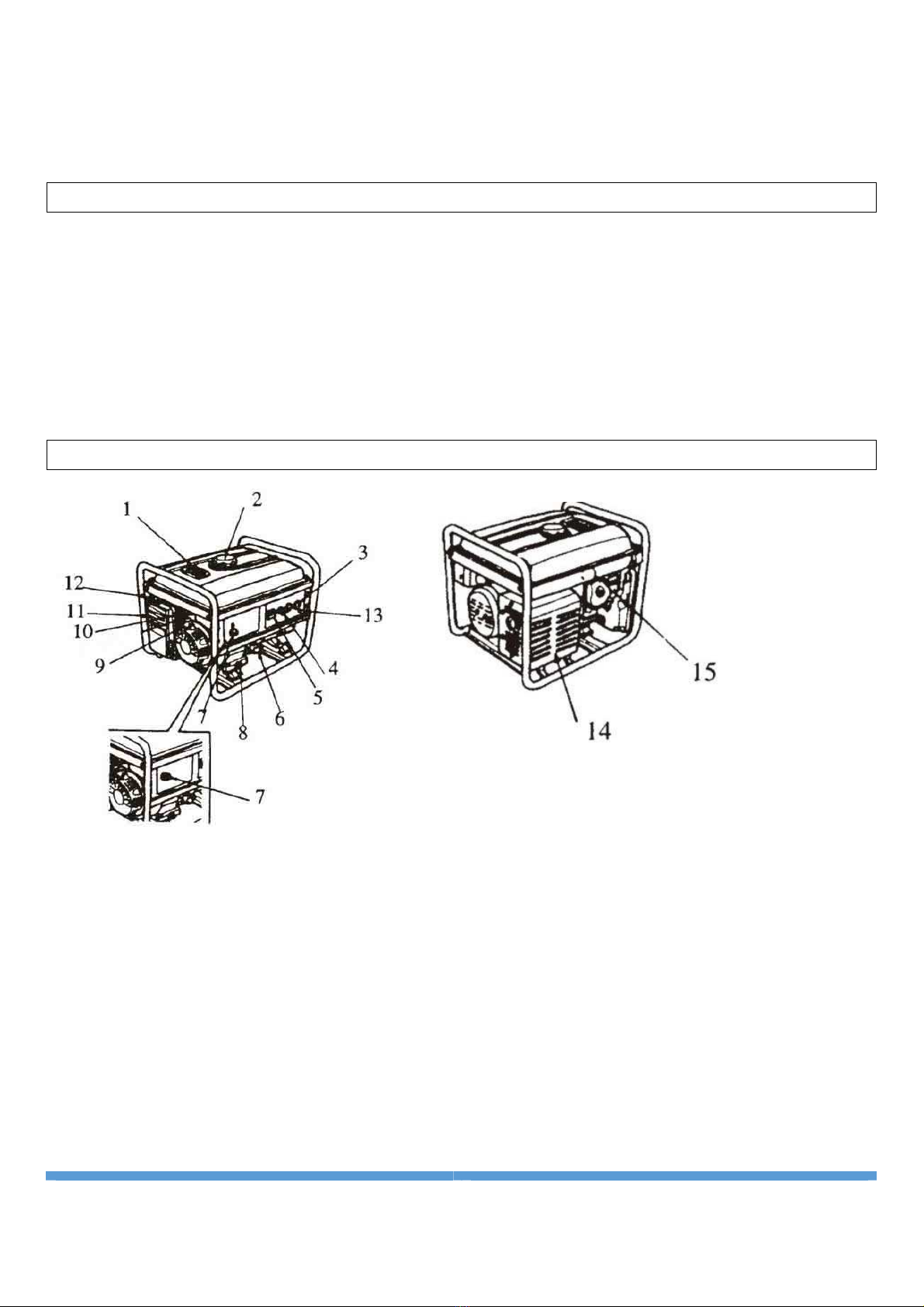

POPIS GENERÁTORU
(1) palivoměr (9) startér
(2) víčko palivové nádrže (10) palivový ventil
(3) ele. zásuvka střídavého proudu (11) vzduchový filtr
(4) jistič(12) páčka sytiče
(5) měřic napětí (13) uzemnění
(6) měrka oleje (14) tlumičvýfuku
(7) spínačmotoru (15) zapalovací svíčka
(8) vypouštěcí zátka
Pozn.: nákres a popis generátoru je pouze obecný a informativní. V případěnejasností kontaktujte servis
Sharks.

SERVIS: [phone]
PŘED UVEDENÍM STROJE DO PROVOZU
Upozornění: umístěte vypnutý generátor na pevnou a vodorovnou plochu s vypnutým přívodem paliva a
odpojeným kabelem zapalovací svíčky.
Vizuální kontrolou zhodnoťte stav generátoru. Nikde nesmí viset nezapojené kabely. V opačném případě
ihned kontaktujte servisní středisko Sharks.
Zkontrolujte palivový systém a připojení (těsnost) hadiček.
Kontrola/naplnění oleje
UPOZORNĚNÍ: provoz motoru generátoru s nedostatečným nebo naopak nadměrným množstvím oleje
může způsobit vážné poškození motoru bez nároku na záruční opravy!
Kontrolu hladiny oleje provádějte na rovinatém povrchu a při vypnutém motoru před každým spuštěním!
Generátor je vybaven olejovým čidlem, nicméně:
• Olejové čidlo slouží pouze k zastavení motoru při náhlém úniku a poklesu hladiny oleje.
• Olejové čidlo neopravňuje obsluhu opomíjet kontrolu hladiny oleje před každým použitím.
• Olejové čidlo nesmí být odpojeno nebo demontováno!
Doporučené oleje
Doporučujeme používat jen vysoce kvalitní oleje zavedených značek v
originálních baleních, které vyhovují požadavkům jakostní třidy API min.
SH-SG/CD popř. je převyšuji. Jakostní třidy olejůjsou značeny na obalu.
Olej SAE 10W – 30 je obecnědoporučený pro použití ve vysokých
teplotách. Jiné viskozity mohou být použity, pokud se průměrná teplota ve
Vaší oblasti pohybuje v jiném rozsahu.
Občas můžete zaznamenat lehké „klepání“ nebo „zvonění“ (kovový klepavý zvuk), když je zařízení vysoce
zatíženo. To není důvod k obavám.
Pokud se toto klepání objeví při stejnoměrné rychlosti motoru, za normálního zatížení, změňte značku
benzínu. Pokud toto klepání dále přetrvává, kontaktujte Vašeho prodejce nebo servis Sharks.
Plnění oleje:
1. Ujistěte se, že generátor stojí na pevné a vodorovné ploše s vypnutým motorem a
přívodem paliva a odpojeným kabelem zapalovací svíčky.
2. Odšroubujte plnicí olejovou zátku.
3. Nejlépe za použití trychtýře nalejte do olejové nádrže cca 0,6 l oleje (objem pro
prázdnou olejovou nadrž). Při plnění dbejte na to, aby olej nevytékal mimo plnící otvor.
Pokud se tak stane, rozlitý olej setřete a motor a jeho okolí očistěte do sucha!
4. Olejovou měrku utřete do sucha a opět vložte do plnícího hrdla a zašroubujte. Ihned
pak vyšroubuje a zkontrolujte množství oleje na měrce. Úroveňby měla dosahovat
okraje plnícího hrdla. Při nízké hladiněoleje doplňte olejem na požadovanou úroveň.
Doporučení: nemíchejte oleje s rozdílným SAE a jakostní třidou .
UPOZORNĚNÍ: Je zakázáno používat oleje bez detergentních přísad a oleje určené
pro dvoutaktní motory.
okolní teplota

SERVIS: [phone]
Plnění paliva
UPOZORNĚNÍ:
• Benzín je velice snadno vznětlivý a výbušný.
• Při doplňování paliva nekuřte!
• Tankujte v dobře větraném prostoru při vypnutém motoru.
•Zkontrolujte hladinu paliva pomoci měrky palivové nádrže.
•Odšroubujte kryt palivové nádrže a pohledem zkontrolujte hladinu paliva v nádrži.
•Je-li to potřeba doplňte palivo pomocí nálevky. Nádrž nepřelévejte nad míru max.
objemu.
•Po doplnění paliva nasaďte zpět zátku palivové nádrže a dotáhněte.

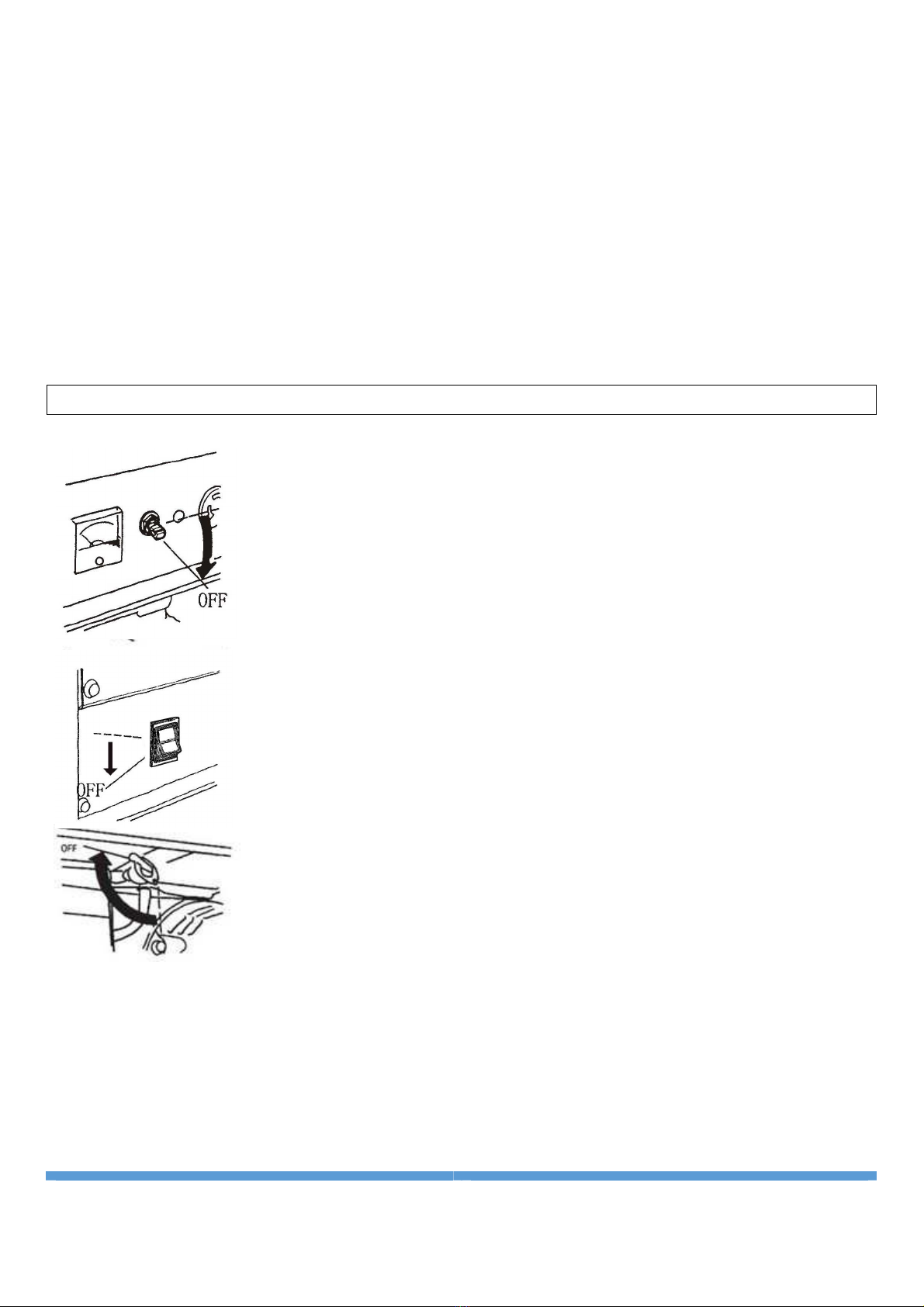

UPOZORNĚNÍ: Před každým startováním se ujistěte, že je palivový ventil v poloze
ON (proudí palivo z nádrže do karburátoru). Po zastavení motoru se ujistěte, že je
páčka ventilu v poloze OFF.

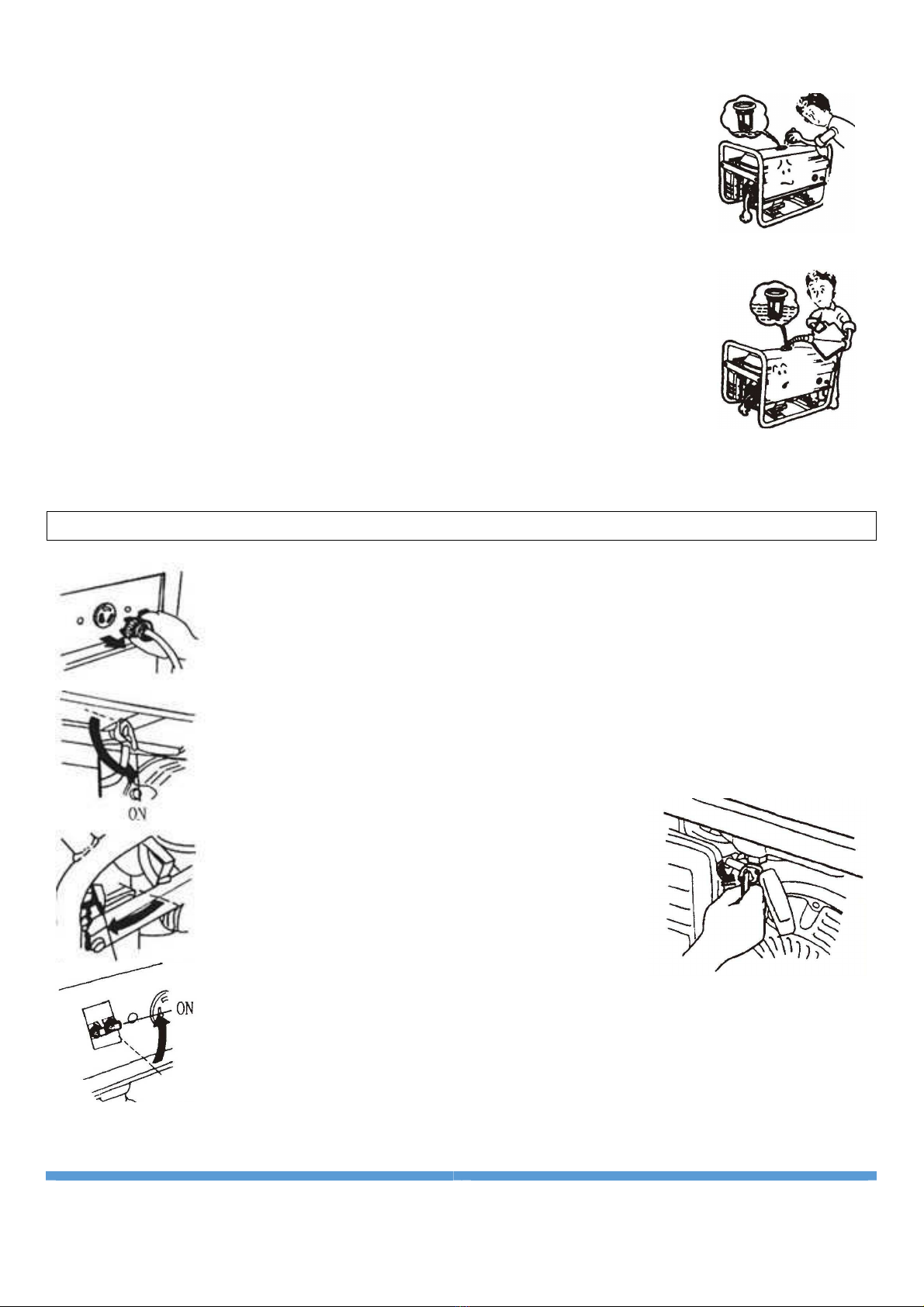

STARTOVÁNÍ
Odpojte veškerou zátěž zásuvek střídavého elektrického proudu, a vypněte jističe
střídavého proudu jističe. Pokud možno generátor uzemněte.
Zkontrolujte dostatečnost paliva v nádrži a otočte palivový ventil do polohy "ON".
Pokud je motor studený posuňte sytič/klapku do
polohy "CHOKE".
Přepněte spínačmotoru do polohy "ON".
