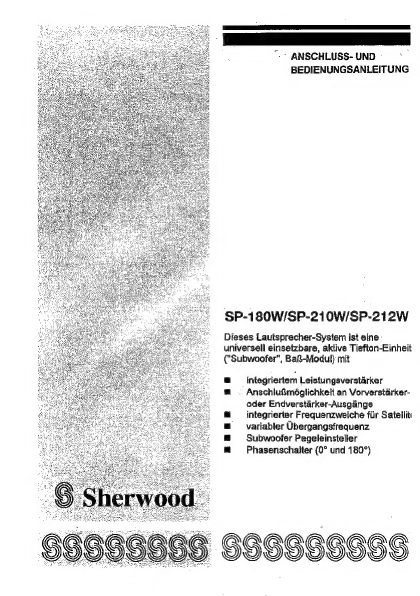

“- ANSCHLUSS-UND-
BEDIENUNGSANLEITUNG
SP-180W/SP-210W/SP-212W
Dieses Lautsprecher-System ist eine
universell einsetzbare, aktive Tiefton-Einheit
(‘Subwoofer", BaR-Modul) mit
@ _ integriertem Leistungsverstarker
= = Anschlu&méglichkeit an Vorverstarker-
oder Endverstarker-Ausgange
integrierter Frequenzweiche fir Satellit:
variabler Ubergangsfrequenz
Subwoofer Pegeleinsteller
Phasenschaiter (0° und 180°)
686899666

ticherheits-Hinweise
.chtung: Halten Sie Regen und Feuchtigkeit von diesem Gert fern, um die
Jdglichkeit eines Kurzschlusses oder elektrischen Schlages auszuschlieRen.
Achtungl Offnen Sie nicht das Gehause. Es befinden sich keine
Bedienungsetemente oder wartungsbediirftigen Teile im Innern des Gerates.
Uberlassen Sie eventuelle Reparaturen qualifiziertem Fachpersonal. Sie
vermeiden so unter anderem eine Gefahrdung durch elektrischen Strom.
Das Hochspannungssymbo! in dem Dreieck weist auf ungeschitzte,
spannungsfihrende Bauelemente innerhalb des geschlossenen Gehauses hin,
deren Beriihrung lebensgefahrlich sein kann.
Das
Ausrufezeichen
in
dem
Dreieck
weist
den
Benutzer
des
Gerates
darauf
hin,
da8
sich
zu
diesem
Thema
wichtige
Bedienungs-
oder
Service-Hinweise
in
den
schriftlichen
Unterlagen
befinden,
die
dem
Gerat
beiliegen.
Wichtige Sicherheitsregein
1.
Anleitungen lesen und aufbewahren - Vor der Inbetriebnahme dieses Gerates
sollten Sie die Bedienungsanleitung und aile Sicherheitshinweise lesen, sowie
diese anschlieBend aufbewahren, damit Sie sie auch spater noch zur Verfiigung
haben.
Gefahrenhinweise beachten - Alle Gefahrenhinweise auf dem Gerat und in der
Bedienungsanleitung sollten Sie beachten.
Bedienungsanteitung befolgen - Die Hinweise zur Bedienung und zur
Benutzung des Gerates sollten beachtet werden.
Wasser und Feuchtigkeit - Betreiben Sie dieses Gert nicht in der Nahe von
Wasser - z.B. neben einer Badewanne, einer Waschschissel, einer
Kiichenspiile, einem Waschtank, in einem feuchten Keller, in der Nahe eines
Swimming Pool, und dergleichen.
Stander und Wagen - Benutzen Sie nur Wagen oder Stander, die vom
Hersteller empfohlen werden. Eine Kombination aus dem Gerat und einem
Wagen sollte vorsichtig bewegt werden. Abruptes Stoppen, dbermaBige
Kraftanwendung und unebener Boden kénnen dazu fithren, daf die Kombination
aus Gerat und Wagen umstiirzt.
Stromversorgung
-
dieses
GerAt
darf
nur
an
der
Stromquelle
betrieben
werden,
die
auf
dem
Typenschild
angegeben
ist.
Schutz
der
Netzkabel
-
Die
Netzzuleitungen
soliten
so
verlegt
werden,
daB
man
nicht
versehentlich
darauf
tritt
und
da
sie
nicht
von
Gegenstanden
beschadigt
werden
kdnnen,
die
mit
ihnen
in
Beriihrung
kommen.
Achten
Sie
dabei
besonders
auf
Stecker,
Kupplungen
und
die
Austrittsstelle
der
Leitung
aus
dem
Gerat.
Beliiftung
-
Das
Gerat
sollte
so
autgestellt
werden,
da
eine
ausreichende
Beltiftung
erfolgen
kann.
Beispielsweise
sollte
das
Gert
nicht
auf
ein
Bett,
Sofa,

10.
11.
12.
13.
14,
15.
16.
17.
18.
19.

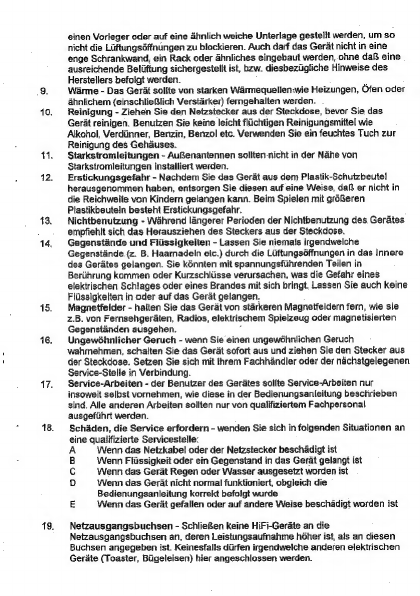

einen Vorleger oder auf eine ahnlich weiche Unterlage gestelit werden, um so
Nicht die Liftungséffnungen zu blockieren. Auch darf das Gerat nicht in eine
enge Schrankwand, ein Rack oder ahnliches eingebaut werden, ohne daB eine
ausreichende Beliiftung sichergestellt ist, bzw. diesbeziigliche Hinweise des
Herstellers befolgt werden. F
Warme - Das Gerat sollte von starken Warmequellen:wie Heizungen, Ofen oder
ahnlichem (einschlieBlich Verstarker) ferngehalten werden.
Reinigung - Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das
Gert reinigen. Benutzen Sie keine leicht fliichtigen Reinigungsmittel wie
Alkohol, Verdiinner, Benzin, Benzol etc. Verwenden Sie ein feuchtes Tuch zur
Reinigung des Gehduses.
Starkstromleitungen - AuRenantennen soliten-nicht in der Nahe von
Starkstromleitungen installiert werden.
Erstickungsgefahr - Nachdem Sie das Gerat aus dem Plastik-Schutzbeutel
herausgenommen haben, entsorgen Sie diesen auf eine Weise, daft er nicht in
die Reichweite von Kindern gelangen kann. Beim Spielen mit gréReren
Plastikbeutein besteht Erstickungsgefahr.
Nichtbenutzung - Wahrend langerer Perioden der Nichtbenutzung des Gerates
empfiehit sich das Herausziehen des Steckers aus der Steckdose.
Gegenstande und Fliissigkeiten - Lassen Sie niemais irgendwelche
Gegenstande (z. B. Haarnadein etc.) durch die Liftungséffnungen in das Innere
des Gerates gelangen. Sie kénnten mit spannungsfiihrenden Teilen in
Berithrung kommen oder Kurzschltisse verursachen, was die Gefahr eines
elektrischen Schlages oder eines Brandes mit sich bringt. Lassen Sie auch keine
Fiissigkeiten in oder auf das Gerat gelangen.
Magnetfelder - halten Sie das Gert von starkeren Magnetfeldern fern, wie sie
z.B. von Fernsehgeraten, Radios, elektrischem Spielzeug oder magnetisierten
Gegenstanden ausgehen. .
Ungewénhnlicher Geruch - wenn Sie einen ungewéhnlichen Geruch
wahmehmen, schalten Sie das Gerat sofort aus und ziehen Sie den Stecker aus
der Steckdose. Setzen Sie sich mit threm Fachhandler oder der nachstgelegenen
Service-Stelle in Verbindung.
Service-Arbeiten - der Benutzer des Gerates sollte Service-Arbeiten nur
insoweit selbst vornehmen, wie diese in der Bedienungsanleitung beschrieben
sind. Alle anderen Arbeiten sollten nur von qualifiziertem Fachpersonal
ausgeftihrt werden.
Schaden, die Service erfordern - wenden Sie sich in folgenden Situationen an
eine qualifizierte Servicestelle:
A Wenn das Netzkabe! oder der Netzstecker beschadigt ist
B Wenn Fliissigkeit oder ein Gegenstand in das Gerat gelangt ist
Cc Wenn das Gerat Regen oder Wasser ausgesetzt worden ist
Oo Wenn das Gert nicht normal funktioniert, obgleich die
Bedienungsanleitung korrekt befoigt wurde
E Wenn das Gerat gefallen oder auf andere Weise beschadigt worden ist
Netzausgangsbuchsen - Schlie@en keine HiFi-Gerate an die
Netzausgangsbuchsen an, deren Leistungsaufnahme hdher ist, als an diesen
Buchsen angegeben ist. Keinesfalis dirfen irgendwelche anderen elektrischen
Gerate (Toaster, Biigeleisen} hier angeschlossen werden.

20. Uberlastung - Vermeiden Sie die Uberiastung von Steckdosen und
Verlangerungskabein, weil sich dadurch das Risike von Branden und
elektrischen Schlagen vergréGert.
21. Ersatzteile - Wenn Ersatzteile bendtigt werden, stellen Sie sicher, daR der
Techniker nur solche Teile verwendet, die vom Hersteller angegeben wurden
oder solche, die die gleichen Eigenschaften wie das Originaitei! haben. Nicht
autorisierte Ersatzteife kénnen das Risiko eines Brandes, eines elektrischen
Schlages oder anderer Gefahren mit sich bringen.
22, Sicherheitspriifung - bitten Sie den Servicetechniker nach der Beendigung von
Service- oder Reparaturarbeiten eine Sicherheitspritfung durchzufiihren, um |
sicherzustellen, da& sich das Gerat in einem einwandfreien Zustand befindet. * ol
Sherwood begliickwiinscht Sie zum Kauf dieses aktiven Spezial-Lautsprechers. Er
sorgt fur ein solides, tonales Fundament bei Musik und Effekten in Form von sauberer,
dynamischer Batwiedergabe. Dieses Bamodul wird thnen mehr Freude und Genu&
bei der HiFi-Stereo-Wiedergabe, aber auch beim Heimkino-Erlebnis mit Dolby Surround
bereiten. Die Darbietung wird wirklichkeitsgetreuer im BaRbereich und gibt Ihnen die
illusion, néher am Geschehen zu sein. Um Ihre Anlage und das BaRmodul optimal
aufeinander abzustimmen und die technischen Méglichkeiten voll auszunutzen,
empfehlen wir Ihnen, diese Anteitung durchzulesen, bevor Sie versuchen, die Gerate
anzuschlieRen und auszuprobieren.
AUSPACKEN UND UBERPRUFEN AUF MOGLICHE TRANSPORTSCHADEN
Bitte stellen Sie sicher, da& keines der zum Lieferumfang gehérenden Teile
irgendweiche Transportschaden aufweist. Priifen Sie alle Teile sorgfaltig und bewahren
Sie die Verpackung zundachst auf. Soliten Sie wider Erwarten Mange! entdecken,
packen Sie alle Teile wieder ein und nehmen Sie Kontakt mit Ihrem Fachhandler aut.
ANSCHLUSSE
Aghtung: Zu Ihrer eigenen Sicherheit und zur Vermeidung von Schaden an den Geraten
sollten Sie unbedingt darauf achten, da® wahrend der Anschlu@arbeiten keines der
beteiligten Gerate mit einer Netzsteckdose verbunden ist.
Es gibt zwei Maglichkeiten, das aktive Sherwood Bamodul mit ihrem Receiver (oder H
Verstarker) zu verbinden: |
4. Diese Methode empfiehlt sich fir die Receiver und Verstarker, die nicht Uber i
einen sogenannten "Subwoofer"-Ausgang verfiigen: |
. Verbinden Sie die Klemmen SPEAKER LEVEL INPUT mit den Lautsprecher-
Ausgangen "A" an threm Receiver oder Verstarker.
. Dann verbinden Sie Ihre Satelliten-Lautsprecher fiir die beiden vorderen Kanale
mit den Klemmen SPEAKER LEVEL OUTPUT am Bamodul.
. Beachten Sie dabei die Polaritat: verbinden Sie ROT (+) stets mit ROT und
sinngemaB SCHWARZ (-) mit SCHWARZ.

Diese AnschluRart versorgt die Satelliteniautsprecher diber ein Hochpafifilter, welches
alle Frequenzen unterhalb ca. 150 Hz von ihnen fernhalt. Der sanfte Ubergang (mit
6 dB / Oktave) sorgt fiir ein harmonisches Zusammenwirken von "Subwoofer" und
Satelliten.

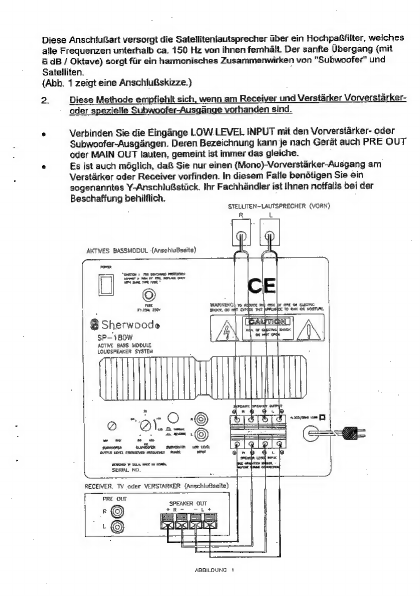

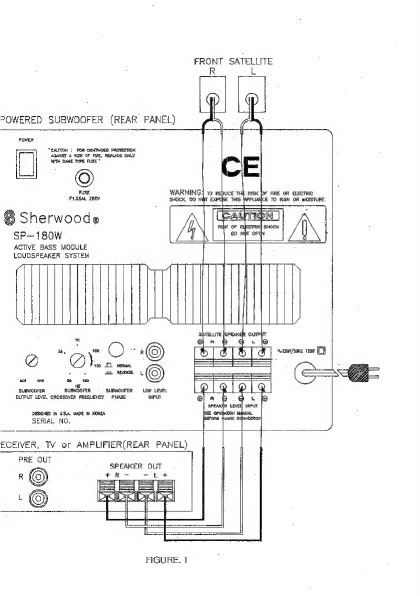

(Abb. 1 zeigt eine AnschiuRskizze.)
2. Diese Methode empfiehlt sich, wenn am Receiver und Verstarker Vorverstarker-
oder spezielle Subwoofer-Ausgange vorhanden sind.
. Verbinden Sie die Eingange LOW LEVEL INPUT mit den Vorverstarker- oder
Subwoofer-Ausgangen. Deren Bezeichnung kann je nach Gerat auch PRE OUT
oder MAIN OUT lauten, gemeint ist immer das gleiche.
. Es ist auch méglich, da& Sie nur einen (Mono)-Vorverstarker-Ausgang am
Verstarker ader Receiver vorfinden. In diesem Falle bendtigen Sie ein
sogenanntes Y-Anschlu8stiick. Ihr Fachhandler ist |hnen noffalls bei der
Beschaffung behilflich.
STELUTEN-LAUTSPRECHER (VORN)
R L
|
0
=
E
$ Sherwoode i aapnits]
SP—180W cafe
ACTIVE BASS MODULE
LOUOSPEAKER SYSTEM
AXTIVES BASSMODUL (AnschiuBseite)
er os + <P avorme um [J
= oe C= @E
SERIAL NO.
RECEIVER, TV oder VERSTARKER (AnschluBseite)
lf PRE OUT
SPEAKER OUT
ABBILOUNG 1

. Bei dieser Anschlu&methode, die im Zweifel der unter Pt.1 beschriebenen
AnschluBart (SPEAKER LEVEL) vorzuziehen ist, werden die Satelliten-
Lautsprecher direkt an die Lautsprecherklemmen des Verstarkers oder Receivers
angeschlossen (Belastungsgrenzen der Satelliten-Lautsprecher beachten!)
(Abb. 2 zeigt die AnschiuRskizze)
Wenn diese AnschluBarbeiten beendet sind, kénnen Sie das Netzkabe! des Ba&moduls
in eine Steckdose stecken. Ob der geschaitete Netzausgang Ihres Receivers oder
Verstarkers hierfir benutzt werden kann, la@&t sich am besten durch einen Versuch
klaren: wenn die Schaltverzégerung des Netzrelais in einem unginstigen Zeitbereich
liegt und / oder ungiinstige Potentialverhdlinisse vorliegen, kénnten stérende, aber im
Grunde harmlose Gerausche beim Ausschalten auftreten.
AKTIVES BASSMODUL (AnschiuBseite)
G6 Sherwoode
sP-180W
ACTIVE BASS MODULE
LOUDSPEAKER SYSTEM
sumone sulmoraR simone tw Le OLO1O1O
UTP LEM, CMOS PREQIOICY PURSE BN ene 616
SERUAL
NO.
Betis
Seer
CINCH (RCA) KABEL
PRE OUT SPEAKER OUT
RECENVER, TV oder VERSTARKER (AnschiuBscite)
ABBILDUNG 2

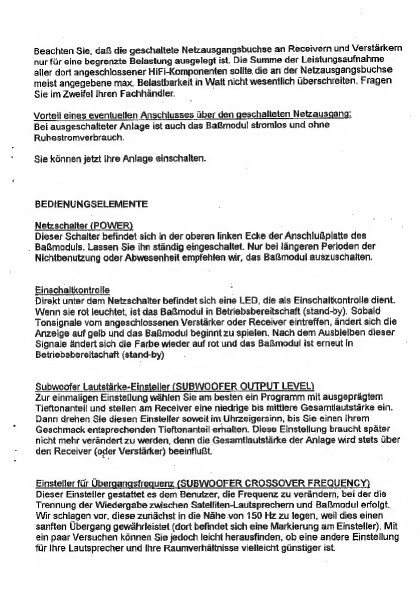

Beachten Sie, daf die geschaltete Netzausgangsbuchse an Receivern und Verstarkern
nur fiir eine begrenzte Belastung ausgelegt ist. Die Summe der Leistungsaufnahme
aller dort angeschlossener HiFi-Komponenten sollte die an der Netzausgangsbuchse
meist angegebene max. Belastbarkeit in Watt nicht wesentlich Gberschreiten, Fragen
Sie im Zweifel Ihren Fachhandler.
Vorteil eines eventuellen Anschlusses liber den geschalteten Netzausgang:
Bei ausgeschalteter Anlage ist auch das BaSmodul stromlos und ohne
Ruhestromverbrauch.
Sie kénnen jetzt Ihre Aniage einschalten.
BEDIENUNGSELEMENTE
Netzschalter (POWER)
Dieser Schalter befindet sich in der oberen linken Ecke der Anschlu@platte des
BaGmoduls. Lassen Sie ihn standig eingeschaltet. Nur bei langeren Perioden der
Nichtbenutzung oder Abwesenheit empfehlen wir, das Ba&modul auszuschaiten.
£inschaltkontrolle .
Direkt unter dem Netzschalter befindet sich eine LED, die als Einschaltkontrolle dient.
Wenn sie rot leuchtet, ist das Ba@modul in Betriebsbereitschaft (stand-by). Sobald
Tonsignale vom angeschlossenen Verstarker oder Receiver eintreffen, andert sich die
Anzeige auf gelb und das BaSmodul beginnt zu spielen. Nach dem Ausbieiben dieser
Signale andert sich die Farbe wieder auf rot und das Bamodul ist erneut in
Betriebsbereitschaft (stand-by)
Subwoofer Lautstarke-Einsteller (SUBWOOFER OUTPUT LEVEL)
Zur einmaligen Einstellung wahlen Sie am besten ein Programm mit ausgepragtem
Tieftonanteil und stellen am Receiver eine niedrige bis mittlere Gesamtlautstarke ein.
Dann drehen Sie diesen Einsteller soweit im Uhrzeigersinn, bis Sie einen Ihrem
Geschmack entsprechenden Tieftonanteil erhalten. Diese Einstetlung braucht spater
nicht mehr verandert zu werden, denn die Gesamtlautstarke der Anlage wird stets Uber
den Receiver (oder Verstarker) beeinflust.
Einsteller fiir Uberganasfrequenz (SUBWOOFER CROSSOVER FREQUENCY)
Dieser Einsteller gestattet es dem Benutzer, die Frequenz zu verandern, bei der die
Trennung der Wiedergabe zwischen Satelliten-Lautsprechern und BaRmodul erfolgt.
Wir schlagen vor, diese zunachst in die Nahe von 150 Hz zu legen, weil dies einen
sanften Ubergang gewahrleistet (dort befindet sich eine Markierung am Einsteller). Mit
ein paar Versuchen kénnen Sie jedoch leicht herausfinden, ob eine andere Einstellung
fiir Ihre Lautsprecher und Ihre Raumverhaltnisse vielleicht ginstiger ist.

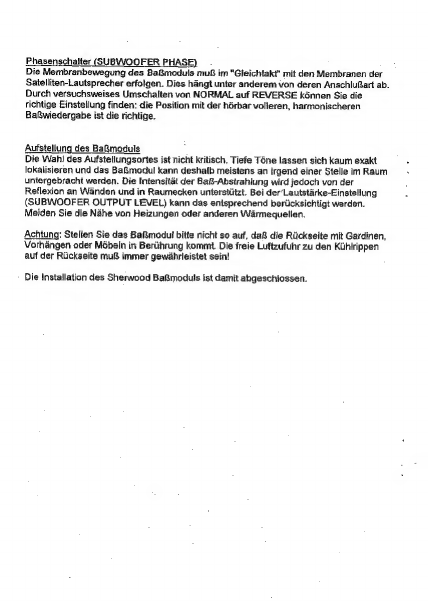

Phasenschalter (SUBWOOFER PHASE) -
Die Membranbewegung des BaBmoduls mu8 im "Gleichtakt" mit den Membranen der
Satelliten-Lautsprecher erfolgen. Dies hangt unter anderem von deren AnschluRart ab.
Ourch versuchsweises Umschalten von NORMAL auf REVERSE kénnen Sie die
richtige Einstellung finden: die Position mit der hérbar volleren, harmonischeren
BaRwiedergabe ist die richtige.
Aufstellung des Ba@moduls
Die Wah! des Aufstellungsortes ist nicht kritisch. Tiefe Tone lassen sich kaum exakt
lokalisieren und das BaBmodul kann deshalb meistens an irgend einer Stelle im Raum
untergebracht werden. Die Intensitat der Ba&-Abstrahlung wird jedoch von der
Reflexion an Wanden und in Raumecken unterstiitzt. Bei der’Lautstarke-Einstellung
(SUBWOOFER OUTPUT LEVEL) kann das entsprechend beriicksichtigt werden.
Meiden Sie die Nahe von Heizungen oder anderen Warmequelien.
Achtung: Stellen Sie das BaRmodu! bitte nicht so auf, daB die Riickseite mit Gardinen,
Vorhangen oder Mébeln in Beriihrung kommt. Die freie Luftzufuhr zu den Kihlrippen
auf der Riickseite muB immer gewahrleistet sein!
Die Installation des Sherwood Ba&moduls ist damit abgeschlossen.

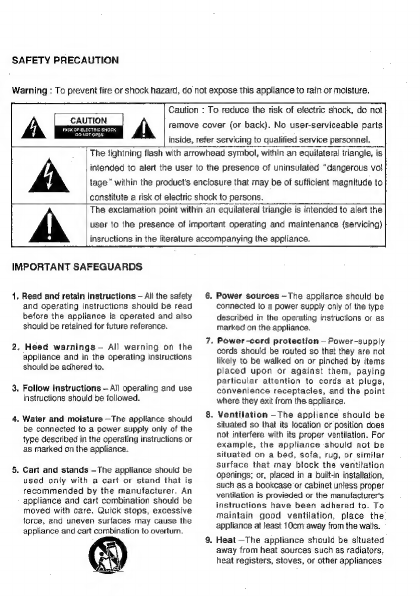

SAFETY PRECAUTION
Warning : Ta prevent fire or shock hazard, do not expose this appliance to rain or moisture.
[caution _]
A A
Caution : To reduce the risk of efectric shock, do not
remove cover (or back). No user-serviceable parts
inside, refer servicing to qualified service personnel.
constitute a risk of electric shock
The fightning flash with arrowhead symbol, within an equilateral triangle, is
intended to alert the user to the presence of uninsulated “dangerous vo!
tage” within the product's enclosure that may be of sufficient magnitude to
LC___
IMPORTANT SAFEGUARDS
1. Read and retain instructions — All the safety
and operating instructions should be read
before the appliance is operated and also
should be retained for future reference.
2, Heed warnings — All warning on the
appliance and in the operating instructions
should be adhered to.
3, Follow instructions — All operating and use
instructions should be followed.
4. Water and moisture —The appliance should
be connected to a power supply only of the
type described in the operating instructions or
as marked on the appliance.
§. Cart and stands -The appliance should be
used only with a cart or stand that is
recommended by the manufacturer. An
appliance and cart combination should be
moved with care. Quick stops, excessive
force, and uneven surfaces may cause the
appliance and cart combination to overturn.
The exclamation point within ar
user to the presence of important operating and maintenance (servicing)
insructions in the literature accompanying the appliance.
lateral triangle is intended to alert the
6. Power sources ~The appliance should be
connected to a power supply only of the type
described in the operating instructions or as
marked on the appliance.
7. Power-cord protection — Power-supply
cords should be routed so that they are not
likely to be walked on or pinched by items
placed upon or against them, paying
particular attention to cords at plugs,
convenience receptacles, and the point
where they exit from the appliance.
8. Ventilation —The appliance should be
situated so that its location or position does
not interfere with its proper ventilation. For
example, the appliance should not be
situated on a bed, sofa, rug, or similar
surface that may block the ventilation
openings; or, placed in a built-in installation,
such as @ bookcase or cabinet unless proper
ventilation is provieded or the manufacturer's
instructions have been adhered to. To
maintain good ventilation, place the
appliance at least 10cm away from the walts.
9. Heat —The appliance should be situated
away from heat sources such as radiators,
heat registers, stoves, or other appliances

{including amplifiers) that produce heat.
40. Cleaning ~Unpiug this appliance from the
wall outiet before cleaning. Do not use
volatile solvents such as alcohol, paint,
thinner, gasoline, or benzine, eto. To clean
the the cabinet, use a clean dry ctoth.
11, Power lines —An out door antenna should
be located away from the power lines.
12, Suffocation ~ After taking the unit out of the
plastic bag, be sure to dispose of the plastic
bag out of the reach of children. Otherwise,
they may play with the bag which could
cause hazard of suffocation.
13. Nonuse periods —The power cord of the
applicance should be unplugged from the
outlet when Jeft unused for a long period of
time.
14, Object and liquid entry —Care should be
taken so that objects do not fall and liquids
are not spilled into the enclosure through
openings. If a metal objects, such as a hair
pin or a needle, comes into contact with the
inside of this appliance, a dangerous electric
shock may result. For families with children,
never permit children to put anything,
especially metal, inside the appliance.
15. Magnetic fields —Keep the appliance away
from sources of magnetic fields such as TV
sets, radios, motorized toys or magnetized
objects.
16. Abnormal smell —if an abnormal smelt or
smoke is detected, immediately turn the
power off and unplug the appliance from the
wall outlet. Contact your deater or nearest
service center.
17. Servicing —The user should not attempt to
service thé appliance beyond that described
in the operating instructions. All-other
servicing should be referred to qualified
service personnel.
18. Damage requiring service ~The appliance
should be serviced by qualified service
personnel when :
A. The power-supply cord on the plug has
been damaged; or
B. Objecis have fallen, or liquid has been
spilled into the appliance; or
G. The appliance has been exposed to rain;
or
D. The appliance does not appear to
operate normally or exhibits a marked
change in performance; or
E. The appliance has been dropped, or the
enclosure damaged.
19. AC outlets -Do not connect other audio
equipment with a power consumption larger
than that specified to the AC outlet on the
rear panel. Never connect other electrical
appliance, such as an iron or toaster, to it to
prevent fire or electric shock.
20. Overloading —Do not overload wall outlets,
extension cords, or integral convenience
receptacles as this can result in a risk of fire
or electric shock.
21. Replacement parts —When replacement
parts are required, be sure the service
technician has used replacement parts
specified by the manufacturer or have the
same characteristics as the original parts.
Unauthorized substitutions may result in fire,
electric shock, or other hazards.
22. Safety check —-Upon completion of any
service or repairs at this appliance, ask the
service technician to perform safety checks
to determine that the appliance is in proper
operating condition.

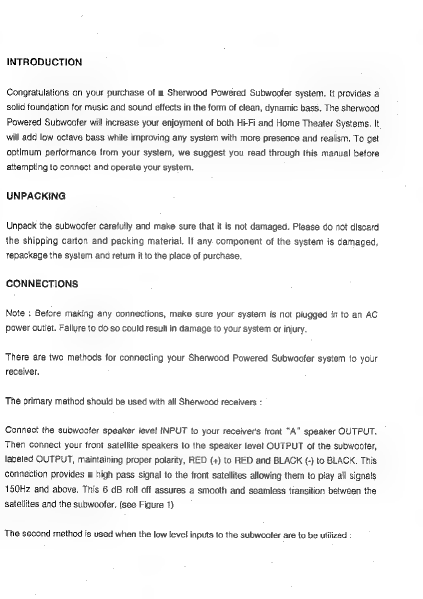

INTRODUCTION
Congratulations on your purchase of a Sherwood Powered Subwoofer system. it provides a
solid foundation for music and sound effects in the form of clean, dynamic bass. The sherwood
Powered Subwoofer will increase your enjoyment of both Hi-Fi and Home Theater Systems. It
will add low octave bass while improving any system with more presence and realism. To get
optimum performance from your system, we suggest you read through this manual before
attempting to connect and operate your system.
UNPACKING
Unpack the subwoofer carefully and make sure that it is not damaged. Please do not discard
the shipping carton and packing material. If any. component of the system is damaged,
repackage the system and return it to the place of purchase.
CONNECTIONS
Note : Before making any connections, make sure your system is not plugged in to an AC
power outlet. Failure to do so could result in damage to your system or injury.
There are two methods for connecting your Sherwood Powered Subwoofer system to your
receiver.
The primary method should be used with ali Sherwood receivers :
Connect the subwoofer speaker level INPUT to your receiver's front “A” speaker OUTPUT.
Then connect your front satellite speakers to the speaker level OUTPUT of the subwoofer,
labeled OUTPUT, maintaining proper polarity, RED (+) to RED and BLACK (-) to BLACK. This
connection provides a high pass signal to the front satellites allowing them to play all signals
150Hz and above. This 6 dB roll off assures a smooth and seamless transition between the
satellites and the subwoofer. (see Figure 1)
The second method is used when the low level inputs to the subwoofer are to be utilized :

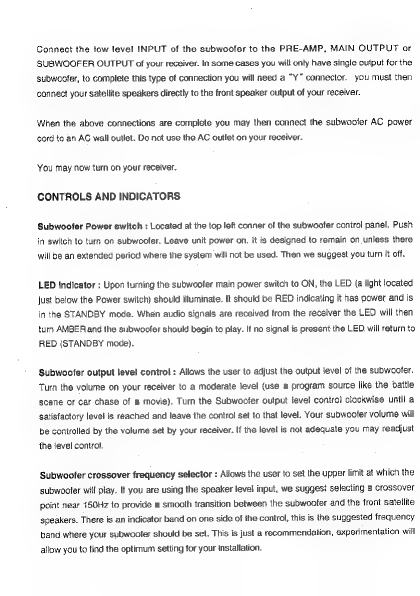

Connect the low level INPUT of the subwoofer to the PRE-AMP, MAIN OUTPUT or
SUBWOOFER OUTPUT of your receiver. In some cases you will only have single output for the
subwoofer, to complete this type of connection you will need a “Y" connector, you must then
connect your satellite speakers directly to the front speaker output of your receiver.
When the above connections are complete you may then connect the subwoofer AC power
cord to an AC wall outlet. Do not use the AC outlet on your receiver.
You may now turn on your receiver.
CONTROLS AND INDICATORS
Subwoofer Power switch : Located at the top left conner of the subwoofer control panel. Push
in switch to turn on subwoofer. Leave unit power on. it is designed to remain on unless there
will be an extended period where the system will not be used. Then we suggest you turn it off.
LED indicator : Upon turning the subwoofer main power switch to ON, the LED (a light located
just below the Power switch) should illuminate. It should be RED indicating it fas power and is
in the STANDBY mode. When audio signals are received from the receiver the LED will then
turn AMBER and the subwoofer should begin to play. If no signal is present the LED will return to
RED (STANDBY mode).
Subwoofer output level control : Allows the user to adjust the output level of the subwoofer.
Turn the volume on your receiver to a moderate level (use a program source like the battle
scene or car chase of a movie). Turn the Subwoofer output level contro} clockwise until a
satisfactory level is reached and leave the control set to that level. Your subwoofer volume will
be controlled by the volume set by your receiver. If the level is not adequate you may readjust
the level control.
Subwoofer crossover frequency selector : Allows the user to set the upper limit at which the
subwoofer will play. If you are using the speaker level input, we suggest selecting a crossover
point near 150Hz to provide a smocth transition between the subwoofer and the front satellite
speakers. There is an indicator band on one side of the control, this is the suggested frequency
band. where your subwoofer should be set. This is just a recommendation, experimentation will
altow you to find the optimum setting for your installation.

POWERED SUBWOOFER (REAR PANEL)
FRONT SATELLITE
R L
=
Power
“ATION : FoR oONTAUED PROTECTION
GANSTA RK OF FIRE, REPLACE ONLY
TH SAME TPE FUSE
Fuse WARNING:
P25 250v
SHOCK, 00 NAT
6 Sherwoode
SP-180W
ACTIVE BASS MODULE
LOUDSPEAKER SYSTEM
90 LL wom,
2 on
nn <”
SUEOOFER suevGorER SUBWOOFER LOW LEVEL
OUTPUT LEVEL “CROSSOVER FREQUENCY PHASE
ESCM IW USA MADE M KOREA
SERIAL NO.
ECEIVER, TV_or AMPLIFIER(REAR PANEL)
PRE OUT
SPEAKER OUT
#R- -L+
FIGURE. 1

POWERED SUBWOOFER (REAR PANEL)
Power
Li}
Fuse
F1.25M, 280
6 Sherwoode
SP-180W
ACTIVE BASS MODULE
LOUDSPEAKER SYSTEM
CE
WARNING: To REDUCE THE @SK OF FIRE OR ELECTRIC
‘SHOCK, 00 NOT EXPOSE THIS APPLINCE, TO RAIN OR MOISTURE.
HU
*”
@
30 OL pom,
wx wae Pn)
ae
‘SUBWOOFER
‘OUTPUT LEVEL CROSSOVER FREQUENCY PHASE
‘SUGHOOFER
DESGHED IN UKA MADE IN KOREA
SERIAL NO.
= oe
~~ 0 ©
Ors
SUBWOOFER LOW LEVEL,
eur
RCA CABLE
|
PRE OUT
SPEAKER OUT
+R
Ca
-us
|
|
RECEIVER, TV or AMPLIFIER(REAR PANEL)
FIGURE.2

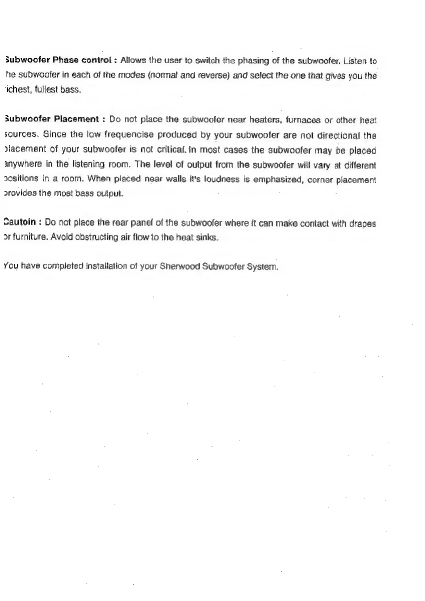

Subwoofer Phase control : Allows the user to switch the phasing of the subwoofer. Listen to
he subwoofer in each of the modes (norma! and reverse) and select the one that gives you the
ichest, fullest bass.
Subwoofer Placement : Do not place the subwoofer near heaters, furnaces or other heat
sources. Since the low frequencise produced by your subwoofer are not directional the
dtacement of your subwoofer is not critical. in most cases the subwoofer may be placed
anywhere in the listening room. The level of output from the subwoofer will vary at different
dositions in a room. When placed near walls it's loudness is emphasized, corner placement
orovides the most bass output.
Cautoin : Do not place the rear panel of the subwoofer where it can make contact with drapes
or furniture. Avoid obstructing air flow to the heat sinks.
You have completed installation of your Sherwood Subwoofer System.

TECHNISCHE DATEN
[| Sté~<C~™S™C~CSS«SCSP OW iY ssPzoW i. sPaiw i
Frequenzgang (+ 3dB) 4Q - 180 Hz 30 - 180 Hz 20 - 180 Hz
Verstarkereistung (Sinus) 80 Watt 100 Watt 100 Watt
Ubergangstrequenz ‘50 -180 Hz (-3 dB)! 50 -180 Fiz (-3 dB)| 50 -180 Hz (-3 dB)
(stufenlos einstellbar) 24 dB/Oktave 24 dB/Oktave 24 dB/Oktave
Hochpa6fitter fir Satelliten 150 Hz (-3 dB) 150 Hz (-3 dB) 180 Hz (-3 dB)
6 dB/Oktave 6 dB/Oktave 6 dB/Oktave
Tiefton-Chassis 200 mm @ (8}}__ 260 mm B (10")|_ 300 mm B (12°)
Abmessungen (BxHxT) mm 315x260x310 360x320x395, AUOx385x4 10
Gewicht 98 13,45 k; 17,65 ky
