Siemens LC957BA40 User manual

Gebrauchs- und
Montageanleitung
Operating and
installation instructions
Mode d’emploi et
notice de montage
Gebruiksaanwijzing en
montagevoorschrift
Istruzioni d’uso
e per il montaggio
Instruccionesdeuso
y de montaje
Instruções de serviçio
e de montagem
de
en
fr
nl
it
es
pt
S

de Seite 03–17
en page 18– 32
fr pages 33– 47
nl pagina 48– 62
it pagina 063 – 077
es página 078 – 092
pt página 093 – 107
Abb. 1
ELECTRO
ÉLECTRO
Abb. 1
GAS
GAZ

3
Inhaltsverzeichnis
Allgemeine Informationen ................................................................................. 4
Hinweise zum Umweltschutz ...................................................................................................................... 4
Vor dem ersten Benutzen .............................................................................................................................. 4
Sicherheitshinweise ............................................................................................. 5
Bestimmungsgemäße Verwendung ....................................................................................................... 5
Technische Sicherheit ....................................................................................................................................... 5
Spezielle Hinweise für Gaskochgeräte ................................................................................................... 6
Sachgemäßer Gebrauch ................................................................................................................................. 7
Sachgemäße Montage .................................................................................................................................... 7
Betriebsarten ........................................................................................................ 8
Abluftbetrieb .......................................................................................................................................................... 8
Umluftbetrieb ........................................................................................................................................................ 8
Bedienung ............................................................................................................. 9
Reinigung und Pege .......................................................................................... 10
Aus- und Einbau der Fettlter ............................................................................ 11
Aus- und Einbauen der Metall-Fettlter ................................................................................................ 11
Ein- und Ausbauen des Aktivkohlelters .............................................................................................. 11
Auswechseln der Lampen .................................................................................. 12
Montagehinweise ................................................................................................ 13
Rohrverbindung ................................................................................................................................................... 13
Elektrischer Anschluss ...................................................................................................................................... 14
Montage ................................................................................................................. 15
Montagevorbereitung ..................................................................................................................................... 15
Befestigung ............................................................................................................................................................. 16
Montage der Kaminverblendung ............................................................................................................. 17

4
E-Nr. FD
VOR DEM ERSTEN BENUTZEN
HINWEIS: Diese Gebrauchsanleitung gilt für
mehrere Geräteausführungen. Es ist möglich,
dass einzelne Ausstattungsmerkmale beschrie-
ben sind, die nicht auf Ihr Gerät zutreen.
Bevor Sie das neue Gerät in Betrieb nehmen,
lesen Sie bitte die Gebrauchsanleitung und
besonders die Sicherheitshinweise sorgfältig
durch und beachten Sie diese. Sie enthalten
wichtige Informationen für Ihre Sicherheit
sowie zum Gebrauch und zur Pege des
Gerätes.
Bewahren Sie die Gebrauchs- und
Montageanleitung gut auf und geben Sie sie
einem eventuellen Nachbesitzer weiter.
HINWEISE ZUM UMWELTSCHUTZ
Entsorgung der Transportverpackung
Ihr neues Gerät wurde auf dem Weg zu Ihnen
durch die Verpackung geschützt. Alle ein-
gesetzten Materialien sind umweltverträglich
und wieder verwertbar. Bitte helfen Sie mit
und entsorgen Sie die Verpackung
umweltgerecht.
VERLETZUNGSGEFAHR
Verpackungsteile können für Kinder gefährlich
sein. Insbesondere durch Kunststofolien und -
beutel besteht Erstickungsgefahr. Bewahren
Sie diese deshalb außerhalb der Reichweite
von Kindern auf.
Entsorgung des Altgerätes
Altgeräte sind kein wertloser Abfall. Durch
umweltgerechte Entsorgung können wertvolle
Rohstoe wiedergewonnen werden.
Dieses Gerät ist entsprechend
der europäischen Richtlinie
2002/96/EG über Elektro- und
Elektronik-Altgeräte (waste
electrical and electronic
equipment - WEEE)
gekennzeichnet. Die Richtlinie
gibt den Rahmen für eine EU-weit gültige
Rücknahme und Verwertung der Altgeräte vor.
Bevor Sie das Altgerät entsorgen, machen Sie
es unbrauchbar.
Geben Sie Ihr Altgerät auf keinen Fall in den
Restmüll!
Über aktuelle Entsorgungswege informieren
Sie sich bitte bei Ihrem Fachhändler oder bei
Ihrer Gemeindeverwaltung.
Sorgen Sie dafür, dass das Altgerät bis zur
Entsorgung kindersicher aufbewahrt wird.
Störungen
Bei eventuellen Rückfragen oder
Störungen, bitte den Kundendienst anrufen.
(Siehe Kundendienststellenverzeichnis).
Bei Anruf bitte angeben:
Die Nummern sind auf dem Typenschild, nach
Abnahme der Fettlter, im Innenraum der
Dunstabzugshaube zu nden.
Tragen Sie die Nummern in obige Felder ein.
)
Allgemeine Informationen

5
Bestimmungsgemäße Verwendung
Diese Dunstabzugshaube entspricht den
vorgeschriebenen Sicherheitsbestimmungen.
Ein unsachgemäßer Gebrauch kann zu Schäden
an Personen oder Sachen führen.
Die Dunstabzugshaube darf ausschließlich
im Haushalt benutzt werden. Der Hersteller
haftet nicht für Schäden, die durch unsach-
gemäßen Gebrauch oder falsche Bedienung
verursacht werden.
Der Hersteller kann nicht für Schäden
verantwortlich gemacht werden, die auf
Nichtbeachtung der Sicherheitshinweise
zurückzuführen sind.
VERLETZUNGSGEFAHR
Kinder nicht mit der Dunstabzugshaube
spielen lassen! Erwachsene und Kinder dürfen
nie unbeaufsichtigt das Gerät betreiben,
– wenn sie körperlich oder geistig dazu
nicht in der Lage sind,
– oder wenn ihnen Wissen und Erfahrung
fehlen, das Gerät richtig und sicher zu
bedienen.
Technische Sicherheit
Die Dunstabzugshaube hat das Werk in
einwandfreiem Zustand verlassen. Kontrollieren
Sie das Gerät dennoch vor der Montage auf
sichtbare Schäden. Ist es beschädigt, dürfen Sie
es nicht einbauen oder installieren!
Wird die Anschlussleitung der
Dunstabzugshaube beschädigt, muss sie
durch den Hersteller, seinen Kundendienst
oder eine ähnlich qualizierte Person ersetzt
werden, um Gefährdungen zu vermeiden.
Montage (einschließlich elektrischer
Anschluss), Wartung oder Reparatur der
Dunstabzugshaube dürfen nur von einer
Fachkraft durchgeführt werden.
In jedem Fall muss die Dunstabzugshaube
durch Ziehen des Netzsteckers oder
Ausschalten der Sicherung stromlos gemacht
werden!
 Sicherheitshinweise
Durch unsachgemäße Montage, Wartung
oder Reparatur können erhebliche Gefahren
für den Benutzer entstehen, für die der
Hersteller nicht haftet.
Veränderungen des elektrischen oder
mechanischen Aufbaus sind gefährlich und
dürfen nicht vorgenommen werden!
Sie können auch zu Fehlfunktionen an der
Dunstabzugshaube führen.
Gleichzeitiger Betrieb der Dunstabzugs-
haube mit einer raumluftabhängigen
Feuerstätte
Raumluftabhängige Feuerstätten sind z.B
gas-, öl-, holz-, oder kohlebetriebene
Heizgeräte, Durchlauferhitzer,
Warmwasserbereiter, Kochmulden oder
Backöfen, die Verbrennungsluft aus dem
Aufstellraum beziehen und deren Abgase
durch einen Kamin ins Freie abgeführt werden.

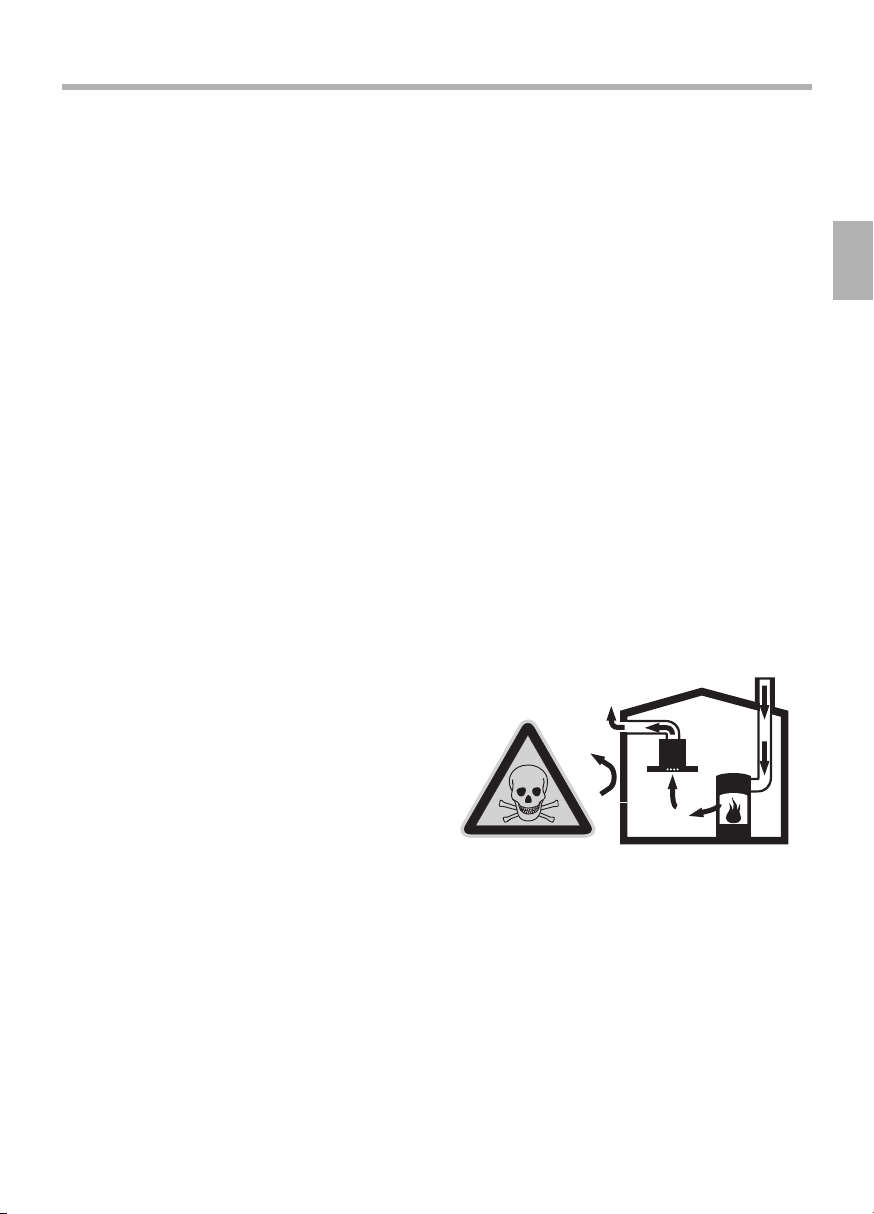

VERGIFTUNGSGEFAHR
Bei gleichzeitigem Betrieb der Dunstabzugs-
haube mit einer raumluftabhängigen
Feuerstätte besteht Vergiftungsgefahr durch
zurückgesaugte Verbrennungsgase.

6

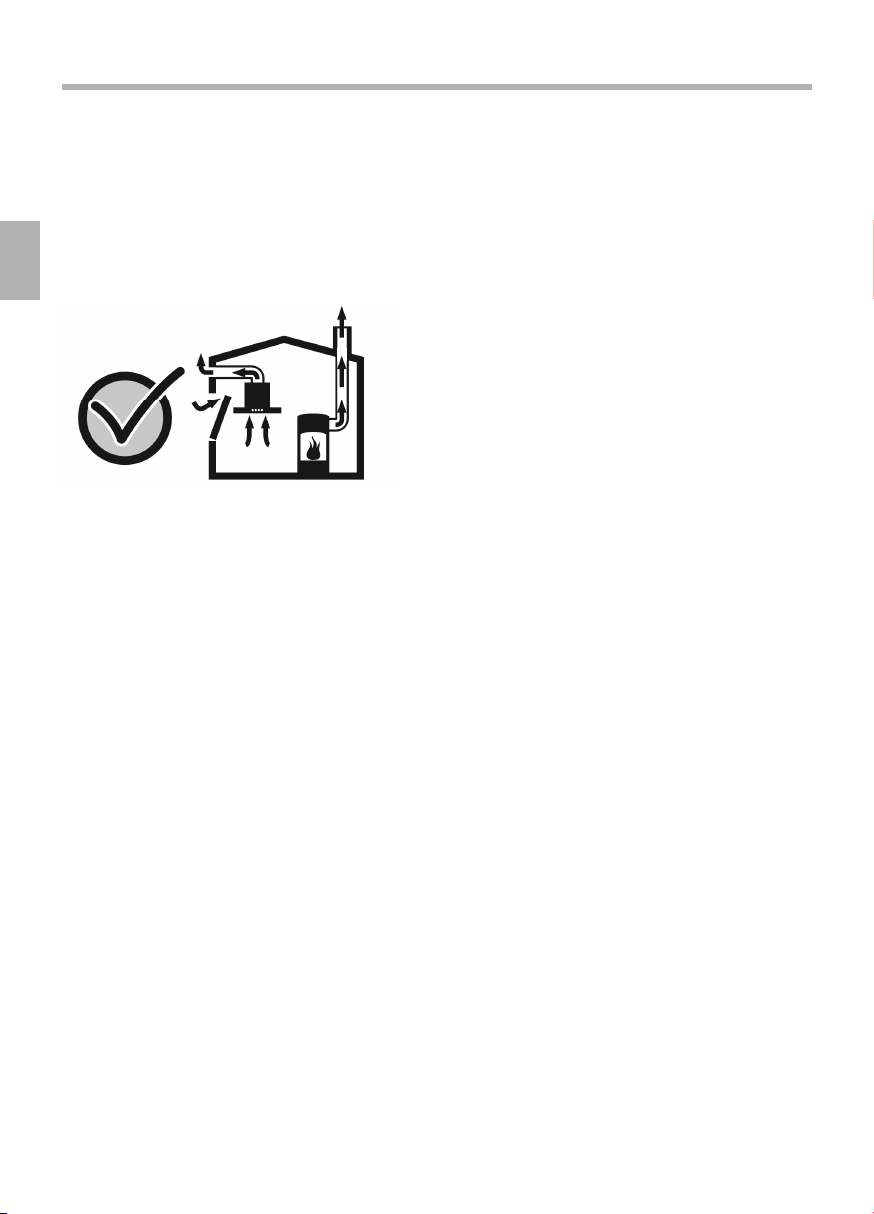

Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der Feuerstätte
4Pa (0,04mbar) nicht überschreitet.
Dies kann erreicht werden, wenn durch nicht
verschließbare Önungen, z.B. in Türen,
Fenstern, in Verbindung mit einem Zuluft-/
Abluftmauerkasten oder durch andere
technische Maßnahmen, die zur Verbrennung
benötigte Luft nachströmen kann.
Es muss daher immer für ausreichend Zuluft
gesorgt werden.
Ein Zuluft-/Abluftmauerkasten allein stellt die
Einhaltung des Grenzwertes nicht sicher.
HINWEIS: Bei der Beurteilung muss immer der
gesamte Lüftungsverbund der Wohnung
beachtet werden. Ziehen Sie zur Beurteilung
den Rat des zuständigen Schornsteinfeger-
meisters hinzu.
Wird die Dunstabzugshaube ausschließlich
im Umluftbetrieb eingesetzt, ist der Betrieb
ohne Einschränkung möglich.
Spezielle Hinweise für Gaskochgeräte
Bei der Montage über Gaskochstellen sind
die national einschlägigen gesetzlichen
Bestimmungen (zB in Deutschland: Technische
Regeln Gasinstallation TRGI) zu beachten.
Es müssen die jeweils gültigen
Einbauvorschriften und -hinweise der Gas-
Gerätehersteller beachtet werden.
Bei der Montage ist zu beachten, dass sich
nur eine Seite der Dunstbzugshaube direkt
neben einem Hochschrank oder einer Wand
benden darf. Es besteht sonst die Gefahr eines
Hitzestaus. Der Abstand zur Wand oder zum
Hochschrank muss mindestens 50mm
betragen.
VERBRENNUNGSGEFAHR
Betreiben Sie nicht mehr als zwei Gaskoch-
stellen gleichzeitig über einen Zeitraum von
max. 15 Minuten bei höchster Wärme-
belastung. Durch die Hitzeeinwirkung besteht
Verbrennungsgefahr beim Berühren der
Gehäuseoberächen!
Beachten Sie, dass ein Großbrenner mit
mehr als 5 kW (Wok) der Leistung von zwei
Gasbrennern entspricht.
Die Dunstabzugshaube kann durch die
starke Hitzeeinwirkung beschädigt werden.
Betreiben Sie eine Gaskochstelle nie ohne
aufgesetztes Kochgeschirr. Regeln Sie die
Flamme so, dass sie nicht über das
Kochgeschirr hinausragt.
 Sicherheitshinweise

7
Sachgemäßer Gebrauch
Reinigen Sie die Dunstabzugshaube
sorgfältig vor der ersten Inbetriebnahme.
Vor jeder Reinigung und Pege ist die
Dunstabzugshaube durch Ziehen des
Netzsteckers oder Ausschalten der Sicherung
stromlos zu machen.
Lampen (insbesondere Halogenlampen)
werden bei Betrieb sehr heiß. Auch einige Zeit
nach dem Ausschalten besteht noch
Verbrennungsgefahr!
Vor jedem Lampenwechsel muss die
Dunstabzugshaube stromlos gemacht werden
und die Lampen müssen abgekühlt sein!
Betreiben Sie die Dunstabzugshaube nur
mit eingesetzten Lampen.
Schalten Sie die Dunstabzugshaube immer
ein, wenn eine Kochstelle benutzt wird. Bei
nicht eingeschalteter Dunstabzugshaube kann
sich Kondenswasser bilden. Dadurch können
Korrosionsschäden am Gerät auftreten.
Stellen Sie keine
Gegenstände auf der
Dunstabzugshaube ab.
BRANDGEFAHR
Nicht unter der Dunstabzugshaube ambieren
oder mit oener Flamme arbeiten.
Die eingeschaltete Dunstabzugshaube zieht
Flammen in den Filter. Durch Ablagerungen
am Fettlter besteht Brandgefahr!
Beaufsichtigen Sie Töpfe, Pfannen und
Frittiergeräte, wenn Sie Speisen mit Ölen und
Fetten, z.B. Pommes Frites, zubereiten.
Überhitzte Öle oder Fette können sich leicht
entzünden!
Durch regelmäßige Reinigung der Fettter
und den rechtzeitigen Wechsel des Aktiv-
kohlelters beugen Sie einer Brandgefahr vor.
Betreiben Sie die Dunstabzugshaube nie
ohne Fettlter.
Sachgemäße Montage
Beachten sie die Herstellerangaben für das
Kochgerät, ob der Betrieb einer Dunstabzugs-
haube darüber möglich ist.
Sofern vom Hersteller des Kochgerätes
keine größeren Sicherheitsabstände
vorgegeben sind, gilt ein Mindestabstand
– zwischen Elektrokochstellen und Unter-
kante der Dunstabzugshaube von
550 mm
– zwischen Gaskochstellen (Oberkante
Topfträger) und Unterkante der
Dunstabzugshaube von 650 mm
(siehe Abbildungen auf Seite 2)
Werden unterschiedliche Kochgeräte
betrieben, gilt der größte angegebene
Abstand.
Die Breite der Dunstabzugshaube muss der
Breite der Kochstelle entsprechen.
Über einer Feuerstätte für feste Brennstoe,
von der eine Brandgefahr (z.B. Funkenug)
ausgehen kann, ist die Montage der
Dunstabzugshaube nur dann zulässig, wenn
die Feuerstätte eine geschlossene, nicht
abnehmbare Abdeckung hat und die
länderspezischen Vorschriften eingehalten
werden. Diese Einschränkung gilt nicht für Gas-
Herde und Gas-Mulden.
Um Schäden an der Kochstelle zu
vermeiden, muss diese bei der Montage der
Dunstabzugshaube abgedeckt werden.
Sicherheitshinweise

8
Betriebsarten
Gerätemaße Abluft
Gerätemaße Umluft
min.
126 mm
min.
450 mm
min. 580 mm
max 1.030 mm
Die Dunstabzugshaube ist im Abluft- und
Umluftbetrieb verwendbar.
Abluftbetrieb
Die angesaugte Luft wird durch die Fettlter
gereinigt und durch ein Rohrsystem ins Freie
geleitet.
Umluftbetrieb
Die angesaugte Luft wird durch die Fettlter
und einen Aktivkohlelter gereinigt und wie-
der in die Küche zurückgeführt.
Um die Geruchsstoe im Umluftbetrieb zu bin-
den, muss ein Aktivkohlelter eingebaut wer-
den (siehe“Aus- und Einbau der Fettter”).
Das komplette Montage-Set sowie die Ersatzl-
ter sind im Fachhandel, beim Kundendienst
oder im Online-Shop erhältlich. Die Zubehör-
Nummer nden Sie am Ende der Gebrauchs-
anleitung.

9
Bedienung
HINWEIS: Es ist empfehlenswert, das Gebläse
bei Kochbeginn einzuschalten und erst einige
Minuten nach Kochende wieder auszuschalten.
Der Küchendunst wird so am wirkungsvollsten
beseitigt.
Einschalten des Lüfters und
Einstellen der Lüfterstufen
Drücken Sie die Taste +. Bei stärkerem
Küchendunst drücken Sie erneut die Taste +.
Der Lüfter schaltet jeweils eine Stufe höher.
Um jeweils eine Stufe zurückzuschalten,
drücken Sie die Taste .
Ausschalten des Lüfters
Drücken Sie die Taste 0.
oder
Drücken Sie die Taste so oft, bis der Lüfter
ausschaltet.
Beleuchtung
Die Beleuchtung kann unabhängig vom
Lüfter ein- oder ausgeschaltet werden.
Intensivstufe
Durch die Intensivstufe çwird die höchste
Leistung erreicht. Sie kann bei vorübergehend
starker Dunst- und Geruchsentwicklung
eingesetzt werden.
Drücken Sie die Taste +so oft, bis die
Anzeige çerscheint.
Wird die Intensivstufe nicht von Hand
ausgeschaltet, schaltet der Lüfter nach 10
Minuten selbsttätig auf Stufe 2 zurück.
Die Beschreibung der Bedienung gilt für
mehrere Geräteausführungen. Es ist möglich,
dass einzelne Ausstattungsmerkmale be-
schrieben sind, die nicht auf Ihr Gerät zutreen.
0
0
Licht
Ein / Aus
Licht
Ein / Aus
Lüfter aus
Lüfter aus
Lüfter
zurückschalten
Lüfter
zurückschalten
Lüfter ein- und
hochschalten
Intensivstufe
Lüfter ein- und
hochschalten
Intensivstufe
Anzeige Lüfterstufen
Anzeige Lüfterstufen
Bedienfeld Variante 1
Bedienfeld Variante 2

10
Reinigung und Pflege
VERLETZUNGSGEFAHR
Vor jeder Reinigung und Pege ist die Dunst-
abzugshaube durch Ziehen des Netzsteckers
oder Ausschalten der Sicherung stromlos zu
machen.
Geräteoberächen
HINWEIS: Beachten Sie die Garantiebestim-
mungen im beiliegenden Serviceheft.
Die Geräteoberächen und Bedien-
elemente sind kratzempndlich. Beachten Sie
daher die folgenden Reinigungshinweise:
– Vermeiden Sie die Reinigung der Dunst-
abzugshaube mit trockenen Tüchern,
kratzenden Schwämmen, Scheuermitteln
sowie sand-, soda-, säure-, chloridhaltigen
oder sonstigen aggressiven Reinigungs-
mitteln.
– Reinigen Sie die Geräteoberächen und
Bedienelemente nur mit einem weichen,
feuchten Tuch, Spülmittel oder einem
milden Fensterreiniger.
– Kratzen Sie angetrocknete Verschmutzungen
nicht ab, sondern weichen Sie diese mit
einem feuchten Tuch auf.
– Reinigen Sie im Bereich der Bedienele-
mente vorsichtig, um ein Eindringen von
Nässe in die Elektronik zu vermeiden.
HINWEIS: Reinigen Sie Edelstahloberächen
nur in Schlirichtung!
Verwenden Sie für die Bedientasten keinen
Edelstahlreiniger!
Hinweis zur Gerätepege
Geeignete Reinigungs- und Pegemittel für
Ihr Gerät können Sie über die Hotline oder den
Online-Shop (siehe Umschlagseite) beziehen.
Metall-Fettlter
Die eingesetzten Metall-Fettlter nehmen die
fettigen Bestandteile des Küchendunstes auf.
Die Filtermatten bestehen aus unbrenn-
barem Metall.
BRANDGEFAHR
Bei zunehmender Sättigung der Filter mit
fetthaltigen Rückständen erhöht sich die
Entammbarkeit. Außerdem kann die Funktion
der Dunstabzugshaube beeinträchtigt werden.
Durch rechtzeitiges Reinigen der Metall-
Fettlter wird der Brandgefahr vorgebeugt.
Beim Reinigen der Fettlter auch die
zugänglichen Gehäuseteile mit einem
feuchten Tuch von abgelagertem Fett reinigen.
Reinigen der Metall-Fettlter ...
Bei normalem Betrieb (täglich 1 bis 2
Stunden) müssen die Metall-Fettlter 1x im
Monat gereinigt werden.
... in der Spülmaschine
Das Reinigen der Metall-Fettlter kann in
der Geschirrspülmaschine erfolgen. Dabei
können leichte Verfärbungen auftreten, die
aber keinen Einuss auf die Funktion der
Fettlter haben.
Die Filter müssen locker in der Geschirr-
spülmaschine liegen. Sie dürfen nicht
eingeklemmt sein.
Filter mit Randabsaugung müssen mit der
Edelstahlseite nach oben in der Geschirrspül-
maschine liegen.
HINWEIS: Stark gesättigte Metall-Fettlter
nicht zusammen mit Geschirr reinigen.
... von Hand
Beim Reinigen von Hand, die Fettlter in
heißer Spüllauge einweichen, abbürsten, gut
ausspülen und abtropfen lassen.
Verwenden Sie keine aggressiven, säure-
oder laugenhaltigen Reinigungsmittel.
Bei besonders hartnäckigen Verschmutz-
ungen empfehlen wir die Reinigung mit einem
speziellen Fettlöser-Spray. Dieses kann über
den Online-Shop bestellt werden.

11
Aus- und Einbau der Fettfilter
Aktivkohlelter
Aktivkohlelter binden die Geruchsstoe
bei Umluftbetrieb.
Bei normalem Betrieb (täglich 1 bis 2
Stunden) müssen die Aktivkohlelter ungefähr
2x im Jahr ausgetauscht werden.
Der Aktivkohlelter ist im Fachhandel, beim
Kundendienst oder im Online-Shop erhältlich
(siehe Sonderzubehör). Verwenden Sie nur
Originallter.
Aktivkohlelter enthalten keine Schadstoe.
Sie können im Hausmüll entsorgt werden.
Ein- und Ausbauen des Aktivkohlelters
1. Bauen Sie die Fettlter aus (siehe Aus- und
Einbauen der Metall-Fettlter).
2. Setzen Sie den Aktivkohlelter ein.
3. Rasten Sie die Lasche ein.
4. Setzen Sie die Fettlter wieder ein (siehe
Aus- und Einbauen der Metall-Fettlter).
VERLETZUNGSGEFAHR
Vor dem Ein- und Ausbau der Fettlter ist die
Dunstabzugshaube durch Ziehen des Netz-
steckers oder Ausschalten der Sicherung
stromlos zu machen.
Aus- und Einbauen der Metall-Fettlter
1. Önen Sie die Verriegelung und klappen Sie
die Fettlter ab.
Fassen Sie dabei mit der anderen Hand
unter die Fettlter.
(bei Filtern mit Randabsaugung)
2. Reinigen Sie die Fettlter.
3. Setzen Sie die gereinigten Fettlter wieder
ein.

12
Auswechseln der Lampen
Wechsel der Glühlampen
VERLETZUNGSGEFAHR
Glühlampen werden bei Betrieb sehr heiß.
Auch einige Zeit nach dem Ausschalten
besteht noch Verbrennungsgefahr!
Glühlampen vor dem Wechseln vollständig
abkühlen lassen.
1. Heben Sie die Lampenabdeckung leicht an.
2. Schieben Sie die Lampenabdeckung zur
Gerätemitte.
3. Ersetzen Sie die defekte Lampe durch eine
neue des gleichen Typs und gleicher
Leistung (siehe Typenschild).
4. Setzen Sie die Lampenabdeckung wieder ein.
5. Stellen Sie durch Einstecken des Netzsteckers
oder durch Einschalten der Sicherung die
Stromversorgung wieder her.
HINWEIS: Sollte die Beleuchtung nicht
funktionieren, kontrollieren Sie, ob die Lampen
richtig eingesteckt sind.
Defekte Lampen sollten sofort ersetzt
werden, um Überlastung der restlichen
Lampen zu vermeiden.
Beachten Sie vor dem Auswechseln der
Lampen unbedingt die Hinweise und
Warnungen im Kapitel“Sicherheitshinweise”!
Die Beschreibung des Lampenwechsels gilt
für mehrere Geräteausführungen.
HINWEIS: Beachten Sie die Garantiebestim-
mungen im beiliegenden Serviceheft.
Wechsel der Halogenlampen
VERLETZUNGSGEFAHR
Halogenlampen werden bei Betrieb sehr heiß.
Auch einige Zeit nach dem Ausschalten
besteht noch Verbrennungsgefahr!
Die Halogenlampen müssen vor dem
Wechseln vollständig abgekühlt sein.
1. Entfernen Sie den Lampenring vorsichtig
mit einem geeigneten Werkzeug.
2. Ersetzen Sie die defekte Lampe durch eine
neue des gleichen Typs und gleicher
Leistung (siehe Typenschild).
HINWEIS: Halogenlampen dürfen beim
Einsetzen nicht am Glaskolben berührt
werden. Verwenden Sie daher zum Einsetzen
des Leuchtmittels ein sauberes Tuch.
3. Setzen Sie die Lampenabdeckung wieder ein.
4. Stellen Sie durch Einstecken des
Netzsteckers oder durch Einschalten der
Sicherung die Stromversorgung wieder her.
1
2

13
Beachten Sie vor der Montage unbedingt
die Hinweise und Warnungen im Kapitel
“Sicherheitshinweise”!
Abluftbetrieb
Die Abluft wird über einen Lüftungsschacht
nach oben, oder direkt durch die
Außenwand ins Freie geleitet.
HINWEIS: Die Abluft darf weder in einen in
Betrieb bendlichen Rauch- oder Abgaskamin
noch in einen Schacht, welcher der Entlüftung
von Aufstellungsräumen von Feuerstätten
dient, abgegeben werden.
Soll die Abluft in einen nicht in Betrieb
bendlichen Rauch- oder Abgaskamin geführt
werden, ist die Zustimmung des zuständigen
Schornsteinfegermeisters einzuholen.
Bei der Ableitung von Abluft sind die
behördlichen und gesetzlichen Vorschriften
(z. B. Landesbauordnungen) zu beachten.
Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkasten
verwendet werden.
Die Dunstabzugshaube erreicht ihre
optimale Leistung durch:
– ein kurzes, geradliniges Abluftrohr und
– einen möglichst großen Rohrdurchmesser.
Sollten sich Rohrbögen nicht vermeiden
lassen, achten Sie auf möglichst große Radien.
HINWEIS: Der Einsatz von langen, rauhen
Abluftrohren, vielen Rohrbögen oder Rohr-
durchmessern kleiner als 150 mm, führt zu
einer Abweichung von der optimalen Luftleis-
tung und zu einer Geräuscherhöhung.
Zum Verlegen der Abluftleitung dürfen nur
Rohre oder Schläuche aus nichtbrennbarem
Material verwendet werden.
Für Beanstandungen, die auf Planung und
Ausführung der Rohrstrecke zurückzuführen
sind, übernimmt der Hersteller der
Dunstabzugshauben keine Gewährleistung.
Rohrverbindung
Der Durchmesser der Abluftrohre sollte
nicht kleiner als 150 mm sein.
Rundrohre:
Wir empfehlen einen Innendurchmesser von
150 mm, jedoch mindestens 120 mm.
Flachkanäle müssen einen gleichwertigen
Innenquerschnitt wie Rundrohre haben.
Sie sollten keine scharfen Umlenkungen
haben.
Ø 150 mm ca. 177 cm2
Ø 120 mm ca. 113 cm2
Bei abweichenden Rohrdurchmessern:
Dichtstreifen einsetzen.
Anschluss Abluftrohr Ø 150 mm
(empfohlene Größe)
Abluftrohr direkt am
Luftstutzen befestigen und
geeignet abdichten. Bei
Verwendung eines
Aluminiumrohres, den
Anschlussbereich vorher
glätten.
Anschluss Abluftrohr Ø 120 mm
Reduzierstutzen direkt am
Luftstutzen befestigen.
Abluftrohr am Reduzier-
stutzen befestigen.
Beide Verbindungsstellen
geeignet abdichten.
Montagehinweise

14
Bei erforderlichem Festanschluss
Installationsseitig ist eine Trennvorrichtung
vorzusehen. Als Trennvorrichtung gelten
Schalter mit einer Kontaktönung von mehr
als 3 mm und allpoliger Abschaltung. Dazu
gehören LS-Schalter, Sicherungen und
Schütze.
Elektrische Daten
Die erforderlichen Anschlussdaten sind nach
Herausnahme der Fettlter auf dem Typen-
schild im Innenraum des Gerätes zu nden.
Länge der Anschlussleitung: ca. 1,30 m.
Diese Dunstabzugshaube entspricht den EG-
Funkentstörbestimmungen.
ELEKTRISCHER ANSCHLUSS
Beachten Sie vor dem elektrischen
Anschluss unbedingt die Hinweise und
Warnungen im Kapitel“Sicherheitshinweise”!
Die Dunstabzugshaube darf nur durch
einen qualizierten Elektroinstallateur, der die
Vorschriften des zuständigen Elektrizitäts-
Versorgungsunternehmens kennt,
angeschlossen werden.
VERLETZUNGSGEFAHR
Wird die Anschlussleitung der Dunstabzugs-
haube beschädigt, muss sie durch den
Hersteller, seinem Kundendienst oder einer
ähnlich qualizierten Person ersetzt werden,
um Gefährdungen zu vermeiden.
Die Dunstabzugshaube darf nur an eine
vorschriftsmäßig installierte
Schutzkontaktsteckdose angeschlossen
werden.
Die Schutzkontaktsteckdose möglichst
direkt hinter der Kaminverblendung
anbringen.
– Die Schutzkontaktsteckdose sollte über einen
eigenen Stromkreis angeschlossen sein.
– Ist die Schutzkontaktsteckdose nach der
Montage der Dunstabzugshaube nicht
mehr zugänglich, muss eine Trenn-
vorrichtung wie beim Festanschluss
vorhanden sein.
Montagehinweise

15
Montage
Die Dunstabzugshaube ist für die
Wandmontage vorgesehen.
Achten Sie bei der Montage auch auf even-
tuell zu montierende Sonderzubehörteile, z.B.
das Starterset für Umluftbetrieb. Beachten Sie
die ergänzend beigefügte Montageanweisung.
Achten Sie auf den Mindestabstand
zwischen Kochstelle und Dunstabzugshaube
(siehe“Sicherheitshinweise, Sachgemäße
Montage”)!
Vermeiden Sie Beschädigungen der
empndlichen Oberächen!
Vorbereiten der Wand
VERLETZUNGSGEFAHR,
GEFAHR VON SACHSCHÄDEN
Überprüfen Sie vor dem Bohren den vorgese-
henen Montageort auf das Vorhandensein von
unter Putz verlegten elektrischen oder ande-
ren Installationsleitungen.
Die Wand muss eben und senkrecht sein.
Die beiliegenden Schrauben und Dübel
sind für massives Mauerwerk geeignet.
Verwenden Sie für andere Wandkonstruk-
tionen (z. B. Rigips, Porenbeton,
Poroton-Mauerziegel) die entsprechenden
Befestigungsmittel.
Achten Sie auf eine ausreichende Tragfähigkeit
der Wand.
Achten Sie darauf, dass die Tiefe der
Bohrlöcher der Länge der Schrauben
entspricht.
Für festen Halt der Dübel ist zu sorgen.
Max. Gewicht der Dunstabzugshaube
in kg: 40
Konstruktionsänderungen im Rahmen der
technischen Entwicklung bleiben vorbehalten.
Montagevorbereitung
1. Von der Decke bis zur Unterkante der
Dunstabzugshaube eine senkrechte
Mittellinie an die Wand anzeichnen.
2. Mit Hilfe der beiliegenden Schablone
Positionen für die Schrauben und, zum
leichteren Einhängen, die Kontur des
Einhängebereiches anzeichnen.
Der untere Rand der Schablone entspricht
dem unteren Rand der Dunstabzugshaube.
3. 2 Löcher für die Aufhängung der
Dunstabzugshaube sowie 2 Löcher für den
Haltewinkel der Kaminverblendung Ø 8 mm
bohren und Dübel wandbündig eindrücken.
4. Den Haltewinkel für die Kaminverblendung
anschrauben.
5. Die Aufhängungen für die
Dunstabzugs-haube anschrauben:
handfest, max. 3 Nm.
Achten Sie auf die richtige Lage der
Unterlegscheiben und der Aufhängungen!
0

16
Montage
Aufhängen und Ausrichten
1. Die Schutzfolie der Dunstabzugshaube
zuerst hinten und nach der Montage
vollständig abziehen.
2. Die Dunstabzugshaube so einhängen, dass
sie fest hinten an den Aufhängungen
einrastet Ⓐ.
3. Die Dunstabzugshaube durch Drehen der
Aufhängungen waagerecht ausrichten.
Bei Bedarf kann die Dunstabzugshaube
nach rechts oder links verschoben
werden Ⓑ.
Sicherungsschrauben und
Sicherungskappen
1. Die Löcher für die Sicherungsschrauben
anzeichnen. Die Dunstabzugshaube
abhängen, Löcher für die Sicherungs-
schrauben bohren und Dübel wandbündig
eindrücken.
2. Die Dunstabzugshaube einhängen und die
Sicherungsschrauben fest eindrehen.
3. Die Sicherungskappen mit dem Pfeil nach
oben auf die Aufhängungen drücken, bis
sie hörbar einrasten Ⓒ.
VERLETZUNGSGEFAHR
Überprüfen Sie unbedingt, dass alle
Sicherungsschrauben und die
Sicherungskappen fest montiert sind!
4. Rohrverbindung herstellen (siehe
“Rohrverbindung”).
5. Elektrische Verbindung herstellen (siehe
“Elektrischer Anschluss”).
Demontage der Sicherungskappen
Zur Demontage die Sicherungskappen der
Aufhängungen mit einem geeigneten
Werkzeug z. B. einem achen Schraubendreher
entfernen.
AB
C

17
4. Kaminverblendungen auf der Dunstabzugs-
haube aufsetzen, die innere Kamin-
verblendung nach oben schieben und links
und rechts am Haltewinkel einhängen.
5. Die innere Kaminverblendung mit 2
Schrauben seitlich an den Haltewinkel
schrauben.
Montage der Kaminverblendungen
VERLETZUNGSGEFAHR
Die Innenseiten der Kaminverblendungen
können scharfkantig sein. Wir empfehlen bei
der Montage Schutzhandschuhe zu tragen.
1. Die Kaminverblendungen trennen. Dazu
das Klebeband abziehen.
2. Die Schutzfolie an beiden Kaminver-
blendungen abziehen.
3. Die Kaminverblendungen ineinanderschieben.
HINWEIS: Vermeiden Sie Kratzer beim Ineinan-
derschieben, indem Sie z.B. die Montageschab-
lone als Schutz über die Kante der äußeren
Kaminverblendung legen!
Achten Sie auf die Position der Schlitze in
der Kaminverblendung!
–Abluftbetrieb: Schlitze der inneren Kamin-
verblendung nach unten.
–Umluftbetrieb: Schlitze der inneren Kamin-
verblendung nach oben.
Montage

18
Table of contents
General Information ............................................................................................ 19
Information on protection of the environment ............................................................................... 19
Before using the appliance for the rst time ...................................................................................... 19
Safety Instructions ............................................................................................... 20
Intended use .......................................................................................................................................................... 20
Technical safety .................................................................................................................................................... 20
Special information for gas cookers ........................................................................................................ 21
Proper use ................................................................................................................................................................ 22
Correct installation ............................................................................................................................................. 22
Operating modes ................................................................................................. 23
Exhaust-air mode ................................................................................................................................................ 23
Circulating-air mode .......................................................................................................................................... 23
Operation ............................................................................................................... 24
Cleaning and Care ................................................................................................ 25
Removing and installing the grease lters ...................................................... 26
Removing and installing the metal-mesh grease lters ............................................................. 26
Installing and removing the activated carbon lters .................................................................... 26
Changing the bulbs ............................................................................................. 27
Installation instructions ...................................................................................... 28
Connecting Pipes ................................................................................................................................................ 28
Electrical Connections ...................................................................................................................................... 29
Installation ............................................................................................................. 30
Installation preparations ................................................................................................................................. 30
Attachment ............................................................................................................................................................. 31
Installing the ue ducts ................................................................................................................................... 32

19
E-no. FD
BEFORE USING THE APPLIANCE FOR THE FIRST
TIME
NOTE: These operating instructions apply to
several appliance models It is possible that
individual features are described which do not
apply to your appliance.
Before switching on your new appliance, plea-
se read the operating instructions carefully.
They contain important information on safety
and how to use and look after the appliance.
Keep the operating and instructions in a safe
place and pass them on to any subsequent
owner of the appliance.
INFORMATION ON PROTECTION OF THE
ENVIRONMENT
Disposal of transport packaging
Your new appliance was sent to you in
protective packaging. All utilised materials are
environmentally safe and recyclable. Please
help us by disposing of the packaging in an
environmentally friendly manner.
Packaging parts can be hazardous for children.
Therefore keep them outside the reach of
children.
Disposal of the old appliance
Old appliances are not worthless rubbish.
Valuable raw materials can be reclaimed by
recycling old appliances.
This appliance is identied
according to the European
Directive 2002/96/EC on waste
electrical and electronic
equipment – WEEE). The
directive species the
framework for an EU-wide valid
return and re-use of old appliances.
Before disposing of your old appliance, render
it unusable.
Never treat your old appliance as non-
recyclable waste!
Please ask your dealer or inquire at your local
authority about current means of disposal.
Ensure that the old appliance is kept
childproof until it is disposed of.
Faults
Please contact customer service regarding any
queries or faults.
(See list of customer service centres).
When calling, please quote:
The numbers can be found on the rating plate,
after removal of the grease lter, inside the
extractor hood.
Enter the numbered in the above elds.
General information
)

20
Intended use
This extractor hood complies with the
stipulated safety regulations. Improper use
may result in injury or damage.
The extractor hood may be used in the
household only. The manufacturer is not liable
for damage which is caused by improper use or
incorrect operation.
The manufacturer cannot be made
responsible for damage which can be attributed
to non-observance of the safety instructions.
RISK OF INJURY
Do not allow children to play with the
extractor hood! Adults and children must
never operate the appliance unsupervised
– if they are not physically or mentally
capable of doing so,
– or if they do not have the knowledge and
experience to operate the appliance
correctly and safely.
Technical safety
The extractor hood left the factory in perfect
condition. Nevertheless check the appliance for
visible damage before installation. If it is
damaged, do not switch it on!
If the power cord of the extractor hood is
damaged, it must be replaced by the
manufacturer, his customer service or a
similarly qualied person to prevent hazardous
situations.
Only a qualied technician may install
(including electrical connection), service or
repair the extractor hood. Always isolate the
extractor hood by pulling out the mains plug
or switching o the fuse!
 Safety instructions
If the appliance is improperly installed,
serviced or repaired, the user may be placed in
considerable danger for which the
manufacturer is not liable.
Changes to the electrical or mechanical
installation are dangerous and must not be
undertaken! They may also cause the extractor
hood to malfunction.
Simultaneous operation of the extractor
hood with a heating appliance which is
dependent on ambient air
Heating appliances which are dependent
on ambient air, e.g. gas, oil, wood, or solid-fuel
heaters, instantaneous water heaters, hot
water boilers, hobs or ovens, and which draw
combustion air out of the installation room
and whose exhaust gases are conveyed to the
exterior by a ue.
RISK OF POISONING
If the extractor hood is operated at the same
time as a heating appliance which is
dependent on ambient air, there is a risk of
poisoning due to combustion gases being
drawn back in.
