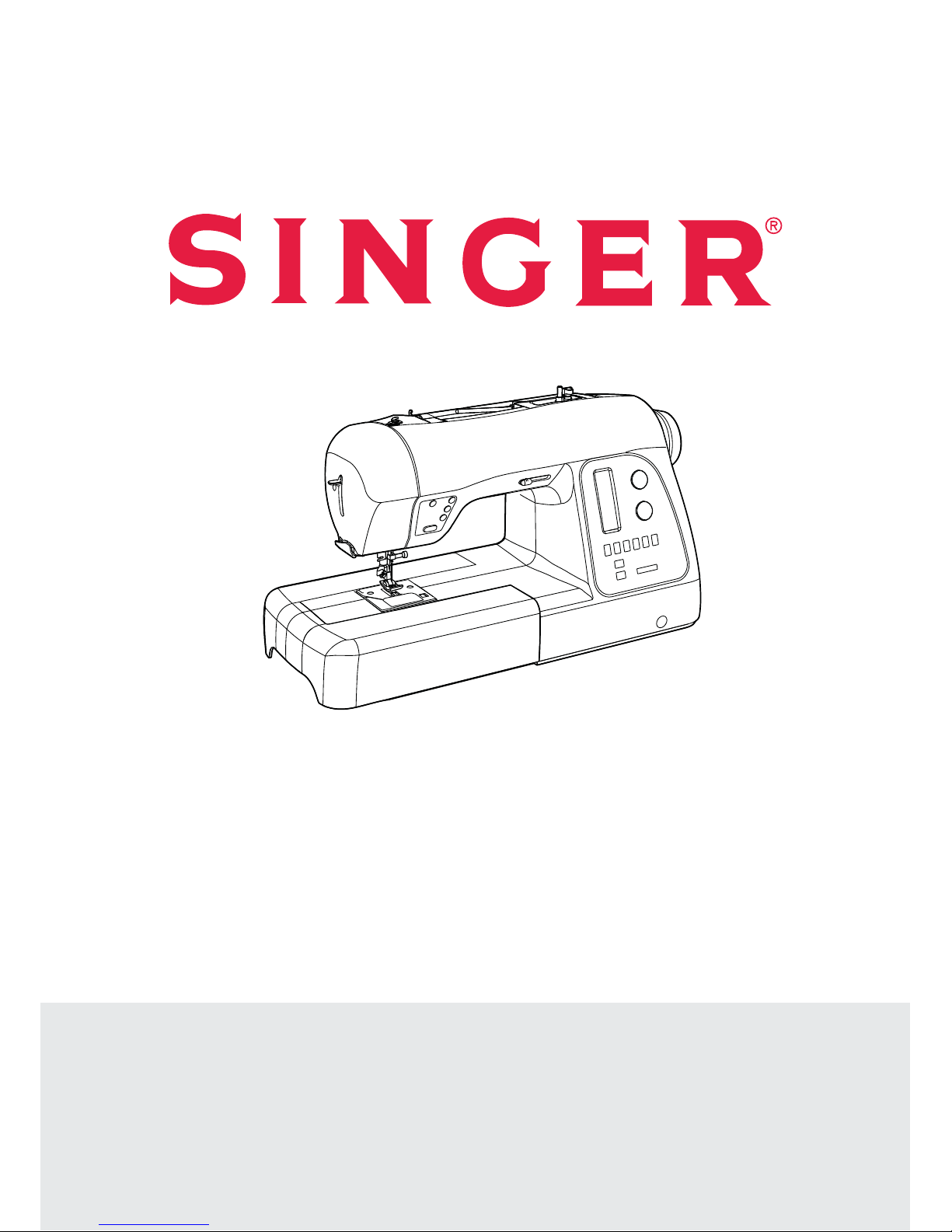

Singer 8500Q User manual

8500Q
INSTRUCTION MANUAL
MANUEL D’INSTRUCTION
MANUAL DE INSTRUCCIONES

³,03257$176$)(7<,16758&7,216´
“WARNING
-
7RUHGXFHWKHULVNRIEXUQV¿UHHOHFWULFVKRFNRULQMXU\WRSHUVRQV´
1. “Do not allow to be used as a toy. Close attention is necessary when this sewing machine is used by or near children.”
2. “This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities,
or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance
by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.”
3. “Use this sewing machine only for its intended use as described in this manual. Use only attachments recommended by the
manufacturer as contained in this manual.”
4. “Never operate this sewing machine if it has a damaged cord or plug, if it is not working properly, if it has been dropped
or damaged, or dropped into water. Return the sewing machine to the nearest authorized dealer or service center for
examination, repair, electrical or mechanical adjustment.”
 ³,IWKHVXSSO\FRUGLVGDPDJHGLWPXVWEHUHSODFHGE\WKHPDQXIDFWXUHULWVVHUYLFHDJHQWRUVLPLODUO\TXDOL¿HGSHUVRQVLQ
order to avoid a hazard.”
6. “Never operate the sewing machine with any air openings blocked. Keep ventilation openings of the sewing machine and foot
control free from the accumulation of lint, dust, and loose cloth.”
7. “Never drop or insert any object into any opening.”
8. “Indoors use only.”
9. “Do not operate where aerosol (spray) products are being used or where oxygen is being administered.”
10. “To disconnect, turn switch to the off („0“) position, then remove plug from outlet.”
11. “Switch off or unplug the appliance when leaving it unattended, unplug the appliance before carrying out maintenance or
replacing lamps.”
12. “Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.”
 ³.HHS¿QJHUVDZD\IURPDOOPRYLQJSDUWV6SHFLDOFDUHLVUHTXLUHGDURXQGWKHVHZLQJPDFKLQHQHHGOH´
14. “Never sew with a damaged needle plate as this can cause needle to break.”
15. “Do not use bent needles.”
 ³'RQRWSXOORUSXVKIDEULFZKLOHVWLWFKLQJ,WPD\GHÀHFWWKHQHHGOHFDXVLQJLWWREUHDN´
17. “Switch the sewing machine off (“0”) when making any adjustments in the needle area, such as threading needle, changing
needle, threading bobbin, or changing presser foot, etc.”
18. “Always unplug sewing machine from the electrical outlet when removing covers, lubricating, or when making any other user
servicing adjustments mentioned in the instruction manual.”
19. “To avoid electrical shock never put the machine nor the mains cable or mains plug into water or other liquids.”
20. “The LED lamp maximum power is 0.3w, maximum voltage is DC 5v, if the LED lamp is damaged, you should not use the
product and send it to the manufacture or service agent to repair or replace at once.”
21. “Attention the following to avoid injury:
- Unplug the foot controller of the appliance when leaving it unattended:
- Unplug the foot controller of the appliance before carrying out any maintenance.”
³6$9(7+(6(,16758&7,216´
“This product is for household use, or equivalent.”
“When using an electrical appliance, basic safety precautions should always be followed, including the following.”
“Read all instructions before using this sewing machine.”
“DANGER - -To reduce the risk of electric shock:”
1. “This sewing machine should never be left unattended when plugged in. Always unplug this sewing machine from the electric
outlet immediately after using and before cleaning.”
FOOT CONTROL (USA & Canada only)
Use Model YC-485 EC or Model JF-1000 with this sewing machine.
POLARIZED PLUGS CAUTION (USA & Canada only)
This appliance has a polarized plug (one blade wider than the other). To reduce the risk of electric shock, this plug is intended
WR¿WLQDSRODUL]HGRXWOHWRQO\RQHZD\,IWKHSOXJGRHVQRW¿WIXOO\LQWKHRXWOHWUHYHUVHWKHSOXJ,ILWVWLOOGRHVQRW¿WFRQWDFWD
TXDOL¿HGHOHFWULFLDQWRLQVWDOOWKHSURSHURXWOHW'RQRWPRGLI\WKHSOXJLQDQ\ZD\
“CAUTION -
-Moving parts-To reduce risk of injury, switch off before servicing. Close cover before operating
machine.”
This appliance complies with EEC Directive 2004/108/EC covering the electromagnetic compatibility.
Please note that on disposal, this product must be safely recycled in accordance with relevant National legislation
relating to electrical/ electronic products. If in doubt please contact your retailer for guidance.
6,1*(5LVDUHJLVWHUHGWUDGHPDUNRI7KH6LQJHU&RPSDQ\/LPLWHGRULWVDI¿OLDWHV
7KH6LQJHU&RPSDQ\/LPLWHGRULWVDI¿OLDWHV$OOULJKWVUHVHUYHG

1
1. “Cette machine à coudre ne devrait jamais être laissé sans surveillance lorsqu’elle est branché. Débranchez toujours cette
machine à coudre de la prise externe de courant immédiatement après usage et avant le nettoyage.
”Lorsque vous utilisez un appareil électrique, il faut toujours observer certaines mesures élémentaires de sécurité y compris les suivantes.“
”Lisez toutes les instructions avant d’utiliser cette machine à coudre.“
DANGER -
MESURES DE SÉCURITÉ IMPORTANTES
MISE EN GARDE-
1. “Cet appareil ne doit pas être utilisé comme un jouet. Une stricte surveillance doit être exercée lorsque l’appareil est utilisé
par ou près des enfants.”
2. “Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) avec des handicaps physiques
réduisant les capacités sensoriel ou mental ou d’un manque d’expérience ou de connaissance, à moins qu’ils ne soient
sous la surveillance ou les directives, concernant l’utilisation de l’appareil, d’une personne responsable de leur sécurité. Les
HQIDQWVGRLYHQWrWUHVXUYHLOOpVD¿QGHV¶DVVXUHUTX¶LOVQHMRXHQWSDVDYHFFHWDSSDUHLO´
3. “N’utilisez cet appareil qu’aux fins mentionnées dans ce manuel. N’utilisez que les accessoires recommandés par le
manufacturier tel qu’indiqué dans ce manuel.”
³1¶XWLOLVH]MDPDLVFHWDSSDUHLOVLOHFRUGRQRXOD¿FKHVRQWHQGRPPDJpVVLO¶DSSDUHLOQHIRQFWLRQQHSDVFRUUHFWHPHQWV¶LOD
été échappé ou endommagé ou immergé. Retournez cette machine à coudre chez le concessionnaire autorisé ou centre de
UpSDUDWLRQVOHSOXVSUqVSRXUrWUHYpUL¿pUpSDUpRXIDLUHOHVUpJODJHVpOHFWULTXHRXPpFDQLTXH´
5. “Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou toutes personnes
TXDOL¿pHVD¿QG¶pYLWHUXQHPHQDFH´
6. “N’utilisez jamais la machine à coudre lorsque les évents sont obstrués. Gardez les évents de la machine à coudre et du
rhéostat libre de mousse, poussière ou tissu.”
7. “Ne jamais laissez tomber ou insérer des objets dans les ouvertures.”
8. “Pour usage à l’intérieur seulement.”
9. “Ne pas faire fonctionner si des produits en aérosol sont utilisés ou si de l’oxygène est administré.”
³3RXU GpEUDQFKHU GpSODFHU O¶LQWHUUXSWHXU jOD SRVLWLRQ ³$UUrW´ 2IIRX HQVXLWH GpEUDQFKHUOD ¿FKHGH ODSULVH GHVRUWLH
électrique.”
11. “Éteignez ou débranchez l’appareil lorsque vous la laissez sans surveillance, débranchez l’appareil avant de la déplacer pour
effectuer l’entretien ou le remplacement des ampoules.”
³1HSDVGpEUDQFKHUHQWLUDQWVXUOHFRUGRQ3RXUGpEUDQFKHUWLUHUVXUOD¿FKHSDVOHFRUGRQ´
13. “Garder les doigts loin des pièces en mouvements. Une attention spéciale doit être prise autour de l’aiguille de la machine à
coudre.”
14. “Ne cousez jamais si la plaque aiguille est endommagée cela pourrait faire briser l’aiguille.”
15. “N’utilisez pas des aiguilles croche.”
16. “Ne tirez ni ne poussez sur le tissu en cousant. Cela pourrait faire dévier l’aiguille et la briser.”
17. “Mettre l’interrupteur à Arrêt (OFF ou 0) lorsque vous faites des ajustements près de l’aiguille, tel que l’enfilage ou le
UHPSODFHPHQWGHO¶DLJXLOOHO¶HQ¿ODJHGHODFDQHWWHOHFKDQJHPHQWGXSLHGSUHVVHXUHWF´
18. “Toujours débrancher la machine à coudre de la prise de sortie du courant électrique lorsque vous enlevez des couvercles,
SRXUOXEUL¿HURXORUVTXHYRXVYRXOH]IDLUHOHVDMXVWHPHQWVWHOTX¶LQGLTXpGDQVOHPDQXHOG¶LQVWUXFWLRQ´
19. “Pour éviter un choc électrique ne jamais mettre la machine ou le câble d’alimentation ou la prise d’alimentation dans l’eau ou autres
liquides.”
20. “La consommation maximum de l’ampoule DEL est de 0.3 watt, le voltage maximale est de 5volts DC, si l’ampoule DEL est
endommagée, vous ne devriez cesser d’utiliser le produit et l’envoyer au fabriquant ou a un agent de service pour être réparer
ou remplacer.”
21. “Attention voir ce qui suit pour éviter des blessures:
- Débranchez le rhéostat (pédale) de l’appareil lorsque vous le laissez sans surveillance.
- Débranchez le rhéostat (pédale) de l’appareil avant d’en effectuer l’entretien.”
“PRECAUTION -
Pièces en mouvement- Afin d’éviter tout risque de blessure placer l’interrupteur a Arrêt
(Off ou 0) avant de faire l’entretient. Fermer les couvercles avant de faire fonctionner la
machine.”
CONSERVEZ CES INSTRUCTIONS
Cette machine à coudre est conçue pour usage domestique seulement.
Pour réduire le risque de brûlures, de feu, de décharge électrique ou de
blessures personnelles:
Pour réduire le risque de décharge électrique:
RHÉOSTAT (États-Unis et Canada seulement)
Utilisez le modèle YC-485 EC ou JF-1000, pour cette machine à coudre.
Cet appareil est conforme à la directive CEE 2004/108/EC concernant les normes de
compatibilités électromagnétiques.
INFORMATIONS CONCERNANT LES FICHES POLARISÉES (États-Unis et Canada seulement)
Cet appareil est équipé d'une fiche polarisée (une lame est plus large que l’autre). Pour réduire les risques de décharge
pOHFWULTXHFHWWH¿FKHHVWFRQoXHSRXUrWUHEUDQFKpHGDQVXQHSULVHGHFRXUDQWSRODULVpHGXQHVHXOHIDoRQ6LOD¿FKHQHSHXW
SDVrWUHLQVpUpHHQWLqUHPHQWGDQVODSULVHWRXUQH]OD¿FKH6LOD¿FKHQHSHXWWRXMRXUVSDVHQWUHUGDQVODSULVHYHXLOOH]FRQWDFWHU
XQpOHFWULFLHQTXDOL¿pD¿QTX¶LOYRXVLQVWDOOHXQHSULVHPXUDOHDSSURSULpH(QDXFXQFDVQHPRGL¿H]SDVOD¿FKH
9HXLOOH]QRWHUTX¶HQFDVGHGHVWUXFWLRQFHSURGXLWGRLWEpQp¿FLHUG¶XQUHF\FODJHVpFXULVpFRQIRUPHjODOpJLVODWLRQ
nationale applicable aux produits électriques/électroniques. En cas de doute, veuillez contacter votre distributeur
agréé.
6,1*(5HVWXQHPDUTXHHQUHJLVWUpHGH7KH6LQJHU&RPSDQ\/LPLWHGRXGHVHVVRFLpWpVDI¿OLpHV
7KH6LQJHU&RPSDQ\/LPLWHGRXVHVVRFLpWpVDI¿OLpHV7RXVGURLWVUpVHUYpV

2
IMPORTANTES INSTRUCCIONES DE SEGURIDAD
Cuando se usa un aparato eléctrico, debe seguirse unas precauciones básicas y que vienen incluidas a continuación.
“Leer las instrucciones antes de usar la máquina de coser.”
PELIGRO
-
Para reducir el riesgo de una descarga eléctrica.-
1. La máquina no debe dejarse nunca desatendida mientras esté conectada. Desconectar la máquina de la red eléctrica
inmediatamente después de su uso y antes de limpiarla.
CUIDADO
-
Para reducir el riesgo de quemaduras, fuego, descargas eléctricas o causar daños a personas.
1. “No usar la máquina como un juguete.”
Prestar atención si fuese necesario cuando la máquina está siendo usada por niños o cerca de ellos.
2. “Este aparato no está destinado al uso por personas (incluyendo niños) con una reducción física, sensorial o mental,
capacidad, o falta de experiencia y el conocimiento, a menos que se les ha dado la supervisión o las instrucciones de
utilización del aparato por una persona responsable de su seguridad. Los niños deben ser supervisados para asegurarse de
que no jueguen con el aparato.”
3. “Usar la máquina de coser solamente como se describe en este manual.
8VDU~QLFDPHQWHORVDFFHVRULRVUHFRPHQGDGRVSRUHOIDEULFDQWH\TXHYLHQHQHVSHFL¿FDGRVHQHVWHPDQXDO´
4. “No trabajar nunca con la máquina en caso de que tenga el cable o el enchufe en malas condiciones, si no cose
correctamente, en caso de que se haya caído, haya sido dañada o se haya mojado.”
5. “Si se daña el cable de suministro, debe ser sustituido por el fabricante, su agente de servicio o similares a personas
FDOL¿FDGDVD¿QGHHYLWDUXQSHOLJUR´
 ³1RXVDUODPiTXLQDFRQORVRUL¿FLRVGHYHQWLODFLyQEORTXHDGRV0DQWHQHUORVRUL¿FLRVGHYHQWLODFLyQGHODPiTXLQDGHFRVHU
y el pedal sin acumulación de polvo, suciedad y restos de tejido.”
 ³1RLQWURGXFLUQRLQVHUWDUREMHWRVHQORVRUL¿FLRVGHYHQWLODFLyQ´
8. “Uso en interiores solamente.”
9. “No usar mientras se estén utilizando productos aerosoles (spray) o en lugares donde se esté administrando oxigeno.”
10. “Para desconectar, girar el interruptor hasta la posición Off ( “0” ), luego desconectar el enchufe de la red.”
11. “Apague o desconecte el aparato cuando no lo use, desconecte el aparato antes de llevar a cabo el mantenimiento o
sustitución de las lámparas.”
12. “No desconectar el enchufe tirando del cable. Para desconectar, tirar de la clavija, no del cable.”
13. “Mantener los dedos alejados de todas las partes movibles de la máquina. Tener un cuidado especial con la aguja.”
14. “Usar siempre la placa de agujas apropiada. Una placa de agujas impropia puede producir la rotura de la aguja.”
15. “No usar agujas despuntadas.”
16. “No presionar ni tirar del tejido mientras se está cosiendo. Esto podría doblar la aguja y romperla.”
17. “Situar el interruptor principal de la máquina en posición Off ( “0” ) cuando se realice algún ajuste en el área de la aguja como
enhebrar la aguja, cambiar la aguja, cambiar la canilla, cambiar el pie prensatelas y similares.”
18. “Desconectar siempre la máquina de la red eléctrica cuando se retiren las tapas, para lubricar, o cuando se realice algún otro
tipo de ajuste mecánico mencionado en el manual de instrucciones.”
19. “Para evitar descargas eléctricas, no ponga la máquina ni el cable o enchufe en agua u otros líquidos.”
20. “La lámpara LED de potencia máxima es 0,3 W, la tensión máxima es de DC 5V, si se daña la lámpara LED, que no debe
usar el producto y enviarlo a la fabricación o el agente de servicio para reparar o reemplazar a la vez.”
21. “Atención los siguientes campos para evitar lesiones:
- Desconecte el pedal del aparato cuando no lo use:
- Desconecte el pedal del aparato antes de realizar cualquier tipo de mantenimiento.”
PARTES MÓVILES -
Para reducir el riesgo de daños personales, apague y desconecte antes de
cualquier mantenimiento. Cierre la tapa antes de utilizar la máquina.
CONSERVE ESTE MANUAL DE INSTRUCCIONES
Esta máquina de coser es para uso doméstico
PEDAL (sólo EE.UU. y Canadá)
Use el modelo YC-485 EC o JF-1000 con esta máquina de coser.
Este instrumento se conforma con directivo de CEE 2004/108/EC cubriendo supresión contra
interferencia de radio.
INFORMACIÓN REFERENTE AL ENCHUFE POLARIZADO (sólo EE.UU. y Canadá)
Este electrodoméstico está equipado con un enchufe polarizado (note que una patita es más ancha que la otra). Para reducir el
riesgo de choques eléctricos, este enchufe solamente puede ser usado en una toma de corriente polarizada. Si no puede insertar el
enchufe completamente en la toma de corriente, déle la vuelta e inténtelo de nuevo. Si el enchufe no entra todavía correctamente,
FRQWUDWHDXQHOHFWULFLVWDFDOL¿FDGRSDUDTXHOHLQVWDOHODWRPDGHFRUULHQWHDGHFXDGD1RLQWHQWHPRGL¿FDUHOHQFKXIH
6,1*(5HVXQDPDUFDUHJLVWUDGDGH7KH6LQJHU&RPSDQ\/LPLWHGRVXV¿OLDOHV
7KH6LQJHU&RPSDQ\/LPLWHGRVXV¿OLDOHV5HVHUYDGRVWRGRVORVGHUHFKRV
Por favor, recuerde que estos productos deben ser reciclados de acuerdo con la legislación nacional
referente a productos eléctricos y electrónicos. Si tiene alguna duda al respecto, por favor contacte con el
distribuidor.

3
Sewing machine
Dimensions: 567 mm × 240 mm × 317 mm
Mass of the equipment: 10.8 kg
Rated Voltage: 230 V ~
Rated Frequency: 50 Hz
Rated input: 64 W
Using ambient temperature: Normal temperature
Acoustic noise level: less than 70 db(A)
For European version
1.GETTING TO KNOW YOUR MACHINE
0DFKLQHLGHQWL¿FDWLRQ---------------------------------------------- 6 - 7
Accessories ----------------------------------------------------------- 8 - 9
Set up your machine -------------------------------------------- 10 - 11
Spool pins ----------------------------------------------------------10 - 11
Winding bobbin --------------------------------------------------- 12 - 13

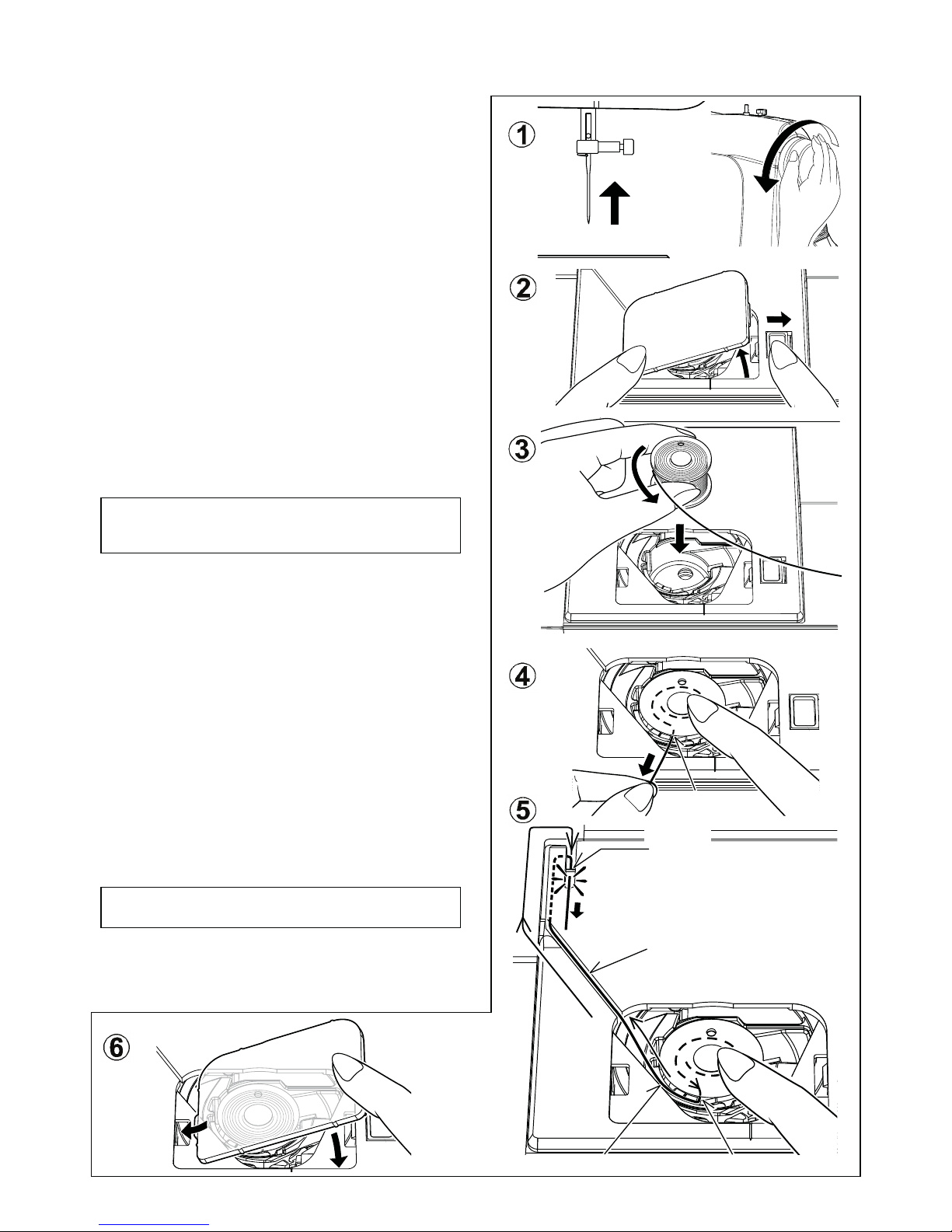

Threading the bobbin thread ---------------------------------- 14 - 15
Threading the top thread --------------------------------------- 16 - 17

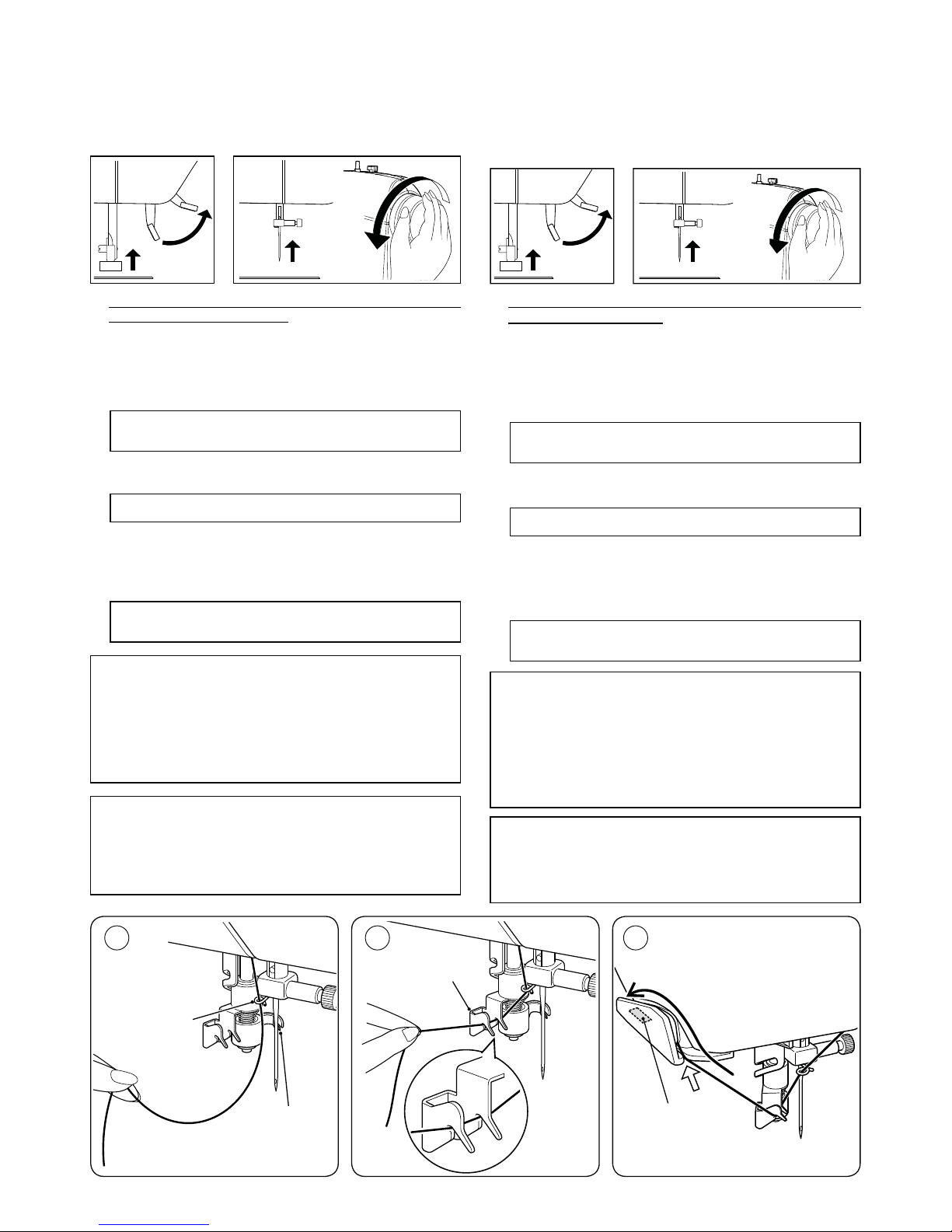

Using automatic needle threader ---------------------------- 18 - 19
Needle, thread and fabric chart ------------------------------------20
Changing the needle -------------------------------------------------- 21
Adjusting top thread tension ----------------------------------22 - 23
Changing presser foot ------------------------------------------ 22 - 23
Control panel functions ----------------------------------------- 24 - 29
Functions of operation switch panel ------------------------- 30 - 31
2. STARTING TO SEW
Quick reference table of stitch length and width ---------32 - 35
Straight stitching -------------------------------------------------36 - 39
Keeping seams straight, Inserting zippers and piping
Hand-look quilt stitch -------------------------------------------- 38 - 39
Straight stitch with auto tie-off function --------------------- 38 - 39
Zigzag stitching --------------------------------------------------- 40 - 41
Adjusting stitch width and length, Satin stitch
Placement of patterns
Blind stitch ---------------------------------------------------------42 - 43
Multi-stitch zigzag ------------------------------------------------ 42 - 43
TABLE OF CONTENTS
Stretch stitches ---------------------------------------------------44 - 51
Straight stretch stitch, Overedge stitch, Ric-rac stitch,
Feather stitch, Blanket stitch, Honeycomb stitch,
Slant overedge stitch, Turkish stitch, Slant pin stitch,
Thorn stitch, Reinforced overedge stitch, Wizard stitch,
Crossed stitch, Pin stitch, Entredeux stitch,
Ladder stitch, Criss-cross stitch, Fishbone stitch
Sewing on a button ---------------------------------------------- 50 - 51
Buttonholes -------------------------------------------------------- 52 - 59
Using buttonhole foot, Corded buttonholes
Buttonholing with hard-to-sew fabrics, Manual buttonhole
Decorative sewing -----------------------------------------------60 - 61
Tips on design stitching ---------------------------------------- 60 - 61
More sewing examples ----------------------------------------- 62 - 63
3. OTHER THINGS YOU SHOULD KNOW
Presser foot lifter -------------------------------------------------64 - 65
Feed dog control -------------------------------------------------64 - 65
Converting to free-arm sewing -------------------------------64 - 65
Performance checklist ------------------------------------------ 66 - 67
Cleaning hook area and feed dogs --------------------------68 - 69
Oiling inside the face cover ------------------------------------ 70 - 71
Special accessories --------------------------------------------- 72 - 81
Helpful messages ------------------------------------------------ 82 - 83
Programming the memory-------------------------------------- 84 - 89

4
TABLE DES MATIERES
1.VOTRE MACHINE À COUDRE
Description de la machine ---------------------------------------- 6 - 7
Accessoires ----------------------------------------------------------- 8 - 9
Préparation de la machine ------------------------------------- 10 - 11
Porte-bobine -------------------------------------------------------10 - 11
Préparation de la canette -------------------------------------- 12 - 13
(Q¿ODJHGX¿OGHFDQHWWH--------------------------------------- 14 - 15
(Q¿ODJHGX¿OVXSpULHXU ----------------------------------------16 - 17
8WLOLVDWLRQGHO¶HQ¿OHDLJXLOOHDXWRPDWLTXH -----------------18 - 19
7DEOHDXGHVDLJXLOOHV¿OVHWWLVVXV ---------------------------------20
Changement d’aiguille ------------------------------------------------ 21
5pJODJHGHODWHQVLRQGX¿OVXSpULHXU ----------------------22 - 23
Remplacement du pied presseur -----------------------------22 - 23
Fonctions du panneau de commande ---------------------- 24 - 29
Fonctions des touches du panneau de commande -----30 - 31
2. COMMENCEZ À COUDRE
Tableau de référence rapide des
longueurs et largeurs de points -------------------------- 32 - 35
Point droit ----------------------------------------------------------36 - 39
Pour garder la couture droite,
Insérer une fermeture à glissière ou un biais (galonner)
Exécution du point de matelassage ------------------------- 38 - 39
Point Droit avec la fonction
du point d’arrêt automatique ------------------------------ 38 - 39
Point zigzag -------------------------------------------------------40 - 41
Réglage de la largeur et de la longueur de point,
Point bourdon, Positionnement des motifs
Point invisible -----------------------------------------------------42 - 43
Zigzag multi-point ------------------------------------------------ 42 - 43
Points extensible ------------------------------------------------- 44 - 51
Point droit extensible, Point surjet, Point ric rac,
Point plume, Point languette, Point nid d’abeille,
Surjet oblique, Point turc, Point epingle oblique,
Point d’épine, Point surjet renforcé, Point sorcier,
Point croisé, Point épingle, Point entredeux, Point d’échelle,
Point entrecroisé, Point d’arrete
Pose de boutons--------------------------------------------------50 - 51
Confection des boutonnières ----------------------------------52 - 59
Utilisation du pied boutonnière,
Boutonnières gansees(renforcées),
&RXWXUHGHERXWRQQLqUHVDYHFGHVWLVVXVGLI¿FLOHVjFRXGUH
Boutonnière Manuelle
Couture décorative ----------------------------------------------60 - 61
Astuces pour la couture de dessin --------------------------60 - 61
Plus d’exemples de couture ----------------------------------- 62 - 63
3. D'AUTRES CHOSES QUE VOUS DEVRIEZ SAVOIR
Levier du pied presseur ---------------------------------------- 64 - 65
Contrôle des griffes d’entraînement ------------------------- 64 - 65
Utilisation du bras libre ----------------------------------------- 64 - 65
9pUL¿FDWLRQGHVSHWLWVSUREOqPHVGHFRXWXUH -------------66 - 67
Nettoyage des griffes et du crochet ------------------------- 68 - 69
Huilage de l’intérieur de la plaque frontal ------------------ 70 - 71
Accessoires spéciaux ------------------------------------------- 72 - 81
Messages d’aide -------------------------------------------------82 - 83
Programmation de la mémoire --------------------------------84 - 89
Machine à coudre
Dimensions: 567 mm × 240 mm × 317 mm
Poids de l’équipement: 10,8 kg
Tension nominale: 230 V ~
Fréquence nominale: 50 Hz
Entrée nominale: 64 W
Utilisation de la
température ambiante: température normale
Niveau de bruit acoustique: moins de 70 db(A)
Version pour l’Europe

5
CONTENIDO
1.PRINCIPALES PARTES DE LA MAQUINA
,GHQWL¿FDFLyQGHODPiTXLQD ------------------------------------- 6 - 7
Accesorios ------------------------------------------------------------ 8 - 9
Preparación de la máquina ------------------------------------ 10 - 11
Porta carretes ----------------------------------------------------- 10 - 11
Devanado de la canilla ----------------------------------------- 12 - 13
Enhebrado del hilo de la canilla ------------------------------ 14 - 15
Enhebrado del hilo superior ----------------------------------- 16 - 17
Uso del ensatador automatico --------------------------------18 - 19
Tabla de hilo, aguja y material -------------------------------------- 20
Cambio de la aguja ---------------------------------------------------- 21
Ajuste de la tensión del hilo superior ------------------------22 - 23
Cambio del pie prensatelas ----------------------------------- 22 - 23
Funciones del panel de control ------------------------------- 24 - 29
Funciones del panel de operación --------------------------- 30 - 31
2. EMPEZAR A COSER
Cuadro de referencia rápida de largo y ancho
de puntada ----------------------------------------------------32 - 35
Puntada recta -----------------------------------------------------36 - 39
Manteniendo la puntada derecha,
Insercion de cremalleras y vivo
Puntada de acolchado continua ------------------------------ 38 - 39
Puntada recta con funcion de remate automatico -------38 - 39
Puntada zig-zag -------------------------------------------------- 40 - 41
Ajuste del ancho y largo de puntada, Puntada de relleno,
Ubicación de los patrones
Puntada invisible ------------------------------------------------- 42 - 43
Zig-zag de tres puntadas --------------------------------------42 - 43
Puntadas elásticas ----------------------------------------------44 - 51
Puntada recta triple, Puntada sobre-borde, Puntada ric rac,
Puntada pluma, Punto de ribete, Puntada panal,
Puntada overlock elastica, Puntada turca,
Puntada sobreorillado inclinado, Puntada “espina”,
Puntada sobre-borde reforzado, Puntada mago,
Punto cruzado, Puntada de broche, Puntada “entredos”,
Puntada en escalera, Puntada entrecruz, Puntada raspa
Cosido de botones -----------------------------------------------50 - 51
Confección de ojales -------------------------------------------- 52 - 59
Uso del pie de ojaladora, Ojales con cordon,
+DFLHQGRRMDOHVHQPDWHULDOHVGL¿FLOHVGHFRVHU2MDOPDQXDO
Costura decorativa -----------------------------------------------60 - 61
Consejos sobre puntadas decorativas --------------------- 60 - 61
Mas ejemplos de costura -------------------------------------- 62 - 63
3. OTRAS COSAS QUE USTED DEBE SABER
Palanca pie prensatelas ----------------------------------------64 - 65
Control de dientes -----------------------------------------------64 - 65
Conversion para la costura con brazo ---------------------- 64 - 65
&XDGURGHYHUL¿FDFLRQGHUHQGLPLHQWR ---------------------66 - 67
Limpiar el area del transportador y la lanzadera ---------68 - 69
Aceitando la cubierta --------------------------------------------70 - 71
Accesorios especiales ------------------------------------------ 72 - 81
Mensajes de ayuda ----------------------------------------------82 - 83
Programando la memoria---------------------------------------84 - 89
Máquina de coser
Dimensiones: 567 mm × 240 mm × 317 mm
Peso del equipo: 10.8 kg
Voltaje nominal: 230 V ~
Frecuencia nominal: 50 Hz
Consumo nominal: 64 W
Uso de temperatura ambiente: temperatura normal
Nivel de ruido acústico: menos de 70 db(A)
Para versión europea

6
1. Pre-tension guide
2. Bobbin winding tension disk
3. Threading lever
4. Face cover
5. Thread cutter/holder
6. Extension table (Accessory box)
7. Bobbin winder spindle
8. Bobbin winder latch
9. Operation buttons
10. Horizontal spool pin
11. Handle
12. Hand wheel
13. Power/light switch
14. Cord socket
15. Buttonhole lever
16. Feed dog control
17. Presser foot lifter
 ,GHQWL¿FDWLRQSODWH
19. Thread guide
20. Twin thread guide
21. Presser foot screw
22. Needle
23. Bobbin cover plate
24. Needle bar
25. Alternate thread cutter
26. Presser foot release button
27. Needle clamp screw
28. General purpose foot
29. Feed dogs
30. Needle plate
31. Bobbin cover release button
32. Power line cord
33. Foot control
34. Instruction manual
1. GETTING TO KNOW YOUR MACHINE
MACHINE IDENTIFICATION
33
32 34
12
11
13
14
15
16
17
18
19
3
21
4
5
6
7
8
9
10
20
21
22
23
24
26
27
28
29
31
30
25

7
DESCRIPTION DE LA MACHINE
1. VOTRE MACHINE À COUDRE
1. Guide pré-tension
 *XLGH¿O
 /HYLHUG¶HQ¿OHXU
4. Plaque frontale
 &RXSH¿OVXSSRUW
6. Boîte à accessoires/Table de rallonge
7. Axe du bobineur
8. Butée d’arrêt du bobinage
9. Touches de fonctionnement
10. Porte-bobine horizontal
11. Poignée
12. Volant
13. Interrupteur/Lumière
14. Prise de cordon
15. Levier-poussoir boutonnière
16. Abaisse-griffes d’entraînement
17. Levier du pied de biche
 3ODTXHG¶LGHQWL¿FDWLRQ
 *XLGH¿O
 *XLGH¿OGRXEOH
21. Vis du pied
22. Aiguille
23. Couvercle canette
24. Barre à aiguille
 &RXSH¿O
26. Bouton de relâche du pied presseur
27. Vis de l’aiguille
28. Pied presseur
29. Griffe d’entraînement
30. Plaque-aiguille
31. Bouton du couvercle canette
32. Cordon
33. Rhéostat
34. Manuel d’instruction
1. Guía hilo
2. Guía hilo
3. Palanca de ensartado
4. Cubierta frontal
5. Cortador de hilo
6. Base de extensión (caja de accesorios)
7. Eje devanador canilla
8. Tope devanador canilla
9. Botones de operación
10. Pasador de carrete horizontal
11. Asa para llevar
12. Volante
13. Interruptor corriente/luz
14. Conector del cable
15. Palanca para ojales
16. Control de dientes
17. Palanca pie prensatelas
3ODFDGHLGHQWL¿FDFLyQ
19. Guía hilo
20. Guía doble hilo
21. Tornillo, pie prensatelas
22. Aguja
23. Tapa de canilla
24. Barra de aguja
25. Cortador de hilo
26. Botón liberador del prensatelas
27. Tornillo de sujeción aguja
28. Pie prensatelas
29. Transporte de dientes
30. Placa aguja
31. Botón de apertura tapacanilla
32. Cordón de la linea eléctrica
33. Control por pedal
34. Manual de instrucciones
IDENTIFICACION DE LA MAQUINA
1. PRINCIPALES PARTES DE LA
MAQUINA

8
ACCESSORIES
FOR SEWING MACHINE
1. Needles
2. Bobbins (SINGER Class 15J bobbins)
3. Auxiliary spool pin
4. Spool pin felt discs
5. Spool pin cap (mini)
6. Spool pin cap (small)
7. Spool pin cap (large)
8. Buttonhole opener/Brush
9. Screwdriver for needle plate
10. Screwdriver (large)
11. Screwdriver (small)
12. Zipper foot
13. Blind hem foot
14. Satin foot
15. Button sewing foot
16. Buttonhole foot and underplate
17. Thread spool net (long)
18. Thread spool net (short)
19. Knee lifter
20. Edge guide / quilting bar
21. Darning / embroidery foot
22. Even feed / walking foot
23. Open toe foot
24. Quarter inch foot with guide
25. Large extension table
910 11
12 13 14 15
16 17 18
19
23 24
25
20 21
22
The Foot that comes on your
Sewing machine is called the
General Purpose Foot and will
be used for the majority of your
sewing.
The Satin Foot (14) is another
very useful foot and should be
used for most decorative sewing.
When purchasing additional
bobbins, be sure they are
SINGER Class 15J bobbins.
Note: When extension table is
removed, you will see a plate
with arrow on it on the back
of the machine. This door is
permanently shut and should not
be used or opened. See page 64 -
65 for diagram of accessory box
being removed.
1 2 5 6
7 8
3 4

9
ACCESSOIRES
POUR LA MACHINE À COURE
1. Aiguilles
2. Bobines (Bobines SINGER de type 15J)
3. Porte-bobine auxiliaire vertical
4. Rondelle feutre
5. Chapeau pour petite bobine
6. Chapeau pour moyen bobine
7. Chapeau pour grande bobine
8. Découseur/Brosse
9. Tournevis pour plaque aiguille
10. Tournevis grand
11. Tournevis petit
12. Pied fermeture glissière
13. Pied point invisible
14. Pied pour point bourdon
15. Pied pour boutons
16. Pied boutonnière
17. Filet de bobine (long)
18. Filet de bobine (court)
19. Levier au genou
20. Guide pour matelassage
21. Pied à repriser et à broder
22. Pied double entraînement
23. Pied brodeur ouvert
24. Pied point droit avec guide
25. Grand plateau de rallonge
ACCESORIOS
PARA MAQUINA DE COSER
1. Agujas
2. Bobinas (Bobinas SINGER Clase 15J)
3. Pasador de carrete auxiliar
4. Disco del pasador carrete
5. Tapa del pasador carrete (pequeño)
6. Tapa del pasador carrete (mediano)
7. Tapa del pasador carrete (grande)
8. Abridor de ojales/Cepillo
9. Destornillador para placa de aguja (grande)
10. Destornillador (grande)
11. Destornillador (pequeño)
12. Prensatelas de cremalleras
13. Prensatelas de puntada invisible
14. Pie prensatelas para coser en satén
15. Prensatelas para coser botones
16. Prensatelas de ojales
17. Red de bobina (larga)
18. Red de bobina (corta)
19. Elevador de rodilla
 %DUUDGHJXĎDGHDFROFKDGR
21. Pie de zurcido y bordado
22. Pie de avance constante / pasarela
23. Pie de dedo abierto
24. Pie de un cuarto de pulgada con guía
25. Mesa Extensora
Le pied qui accompagne votre machine à
coudre est appelé le pied universel et est
utilisé pour la plus grande partie de vos
travaux de couture.
Le pied pour point bourdon (14) est un autre
pied fort utile, et doit être utilisé pour la
plupart des points décoratifs.
El prensatelas que viene con la máquina de
coser se llama pie prensatelas universal y
será usado para la mayoría de sus costuras.
El prensatelas para coser en satén (14) es
otro prensatelas muy útil y debe ser usado
para costura de puntadas decorativas.
Lorsque vous désirez acheter des canettes
supplémentaires, assurez-vous qu’elles
soient de marque SINGER de type 15J.
Remarque: Lorsque la table de rallonge
est retirée, vous verrez une plaque avec
une flèche gravée dessus, derrière la
machine. Cette plaque est fermée de façon
permanente et ne doit pas être utilisée ou
ouverte. Voir page 64 - 65 pour le schéma
expliquant le retrait de la boîte d’accessoires
de la machine.
Cuándo compre bobinas adicionales este
segura que sean SINGER Clase 15J.
Nota: Cuando la mesa extensora es
removida usted podrá ver una placa con una
flecha en la parte de atrás de la máquina.
Esta puerta está permanentemente cerrada
y no debe ser usada o abierta. Observe la
página 64 - 65 para ver el diagrama sobre
cómo remover la caja de accesorios.

10
Pin
1
3
2
Set power/light switch at
“OFF”
Mettez l’interrupteur moteur/
lumière sur “OFF”.
Poner el Interruptor de corriente/
luz de velocidad en “OFF”
Machine socket
Connecteur de la
machine
Conector de la máquina
Pin
Butée
Pasador
Power line cord
Cordon
Cordón de la linea eléctrica
Foot control
Rhéostat
Control por pedal
Power/light switch “OFF”
Interrupteur moteur/lumière “ARRÊT”
Interruptor corriente/luz “OFF”
Power/light switch “ON”
Interrupteur moteur/lumière “MARCHE”
Interruptor corriente/luz “ON”
Spool
Bobine
Carrete
Spool pin
Porte-bobine
Pasador carrete
Felt disc
Rondelle feutre
Disco del pasador carrete
Vertical spool pin
Porte-bobine vertical
Pasador de carrete vertical
Spool
Bobine
Carrete
Thread retaining slit
)HQWHGHUHWHQXHGH¿O
Ranura de retención de hilo
Spool pin cap
Chapeau de Bobine
Tapa del pasador carrete
SET UP YOUR MACHINE
Be sure to wipe off any surplus oil from needle plate area
EHIRUHXVLQJ\RXUPDFKLQHWKH¿UVWWLPH
POWER LINE CORD/FOOT CONTROL
Connect the plug of the power line cord into the cord
socket (1) and your wall outlet (2) as illustrated.
Connect the foot control plug into the machine socket (3),
when using sewing machine only.
NOTE: In sewing mode, the machine can be operated either
with or without the foot control (see page 30 - 31).
POWER/LIGHT SWITCH
Your machine will not operate until the power/light switch
is turned on. The same switch controls both the power and
the light.
When servicing the machine, or when changing needles
or lights, etc., the machine must be disconnected from the
power supply.
Always disconnect the machine from power
supply by removing the plug from the wall-
outlet.
SPOOL PINS
HORIZONTAL SPOOL PIN for normal
thread spool
Place thread spool on the pin and secure with a spool cap
WRHQVXUHVPRRWKÀRZRIWKUHDG
VERTICAL SPOOL PIN for large thread
spool
Attach the spool pin. Place felt disc over it. Place a thread
spool on the spool pin.
4

11
PRÉPARATION DE LA MACHINE
Avant d’utiliser votre machine pour la première fois, bien
essuyer tout excédent d’huile sur la plaque de recouvrement
et ses abords.
CORDON D’ALIMENTATION SECTEUR/RHÉOSTAT
Connectez la fiche du cordon d’alimentation secteur au
connecteur de cordon (1) et à la prise murale (2) comme
indiqué sur l’illustration.
&RQQHFWH]OD¿FKHGXUKpRVWDWDXFRQQHFWHXUGHODPDFKLQH
Lorsque vous utilisez uniquement la machine.
NOTEZ : En mode de couture normale, la machine peut
fonctionnée avec ou sans le contrôle de pied. (voir
page 30 - 31)
INTERRUPTEUR MOTEUR ET LUMIÈRE
Votre machine ne fonctionnera que lorsque l’interrupteur sera
en position marche (1). Le même interrupteur contrôle à la fois
le moteur et la lumière.
Vous devez débrancher la machine du secteur lorsque vous
voulez l’entretenir, changer une aiguille, une ampoule, etc.
Débranchez toujours. La machine de
O¶DOLPHQWDWLRQpOHFWULTXHHQUHWLUDQWOD¿FKHGHOD
prise murale.
PREPARACION DE LA MAQUINA
Asegurarse de limpiar cualquier aceite sobrante del área de la
placa de aguja, antes de usar, por primera vez, la máquina.
CORDON DE LA LINEA ELECTRICA/CONTROL
POR PEDAL
Conecte el cordón de la linea eléctrica a la máquina (1) y el
enchufe a la alimentación de corriente (2) tal como se ve en el
dibujo.
Conecte el enchufe del control de pedal en el conector de la
máquina (3).
NOTA: Cuando el control de pedal está desconectado, la
máquina no funcionará.
INTERRUPTOR CORRIENTE/LUZ
La máquina no funcionará hasta que se conecte el interruptor
de corriente/luz. El mismo interruptor controla la corriente
y la luz. Cuando se está utilizando la máquina, o se están
cambiando agujas o bobillas, etc., la máquina se debe
desconectar de los suministros principales.
Siempre desconecte la máquina de la fuente
de alimentación retirando el enchufe del
tomacorriente de la pared.
PORTE-BOBINE
PORTE-BOBINE HORIZONTAL pour la
bobine normale
3ODFH]ODERELQHVXUODWLJHHW¿[H]\XQFKDSHDXSRXUDVVXUHU
XQGpELWGH¿OELHQUpJXOLHU
PORTE-BOBINE VERTICAL pour grande
bobine
Insérer le porte-bobine. Placez la rondelle de feutre par
GHVVXV,QWURGXLVH]XQHERELQHGH¿OVXUOHSRUWHERELQH
PORTA CARRETES
PASADOR DE CARRETE HORIZONTAL
para carrete de hilo normal
Coloque el carrete de hilo en el pasador y asegúrelo con
la tapa de pasador para asegurarse que el hilo se mueve
suavemente.
PASADOR DE CARRETE VERTICAL para
carrete de hilo grande
Inserte el portacarrete. Coloque la tapa del portacarrete
YHUWLFDO\HOGLVFRGH¿HOWUR&RORTXHHOKLORHQHOSRUWDFDUUHWH

12
WINDING BOBBIN
1. Place a spool of thread on the spool pin, and secure it with
the spool pin cap. Pull the thread out from the spool and
place it through thread guides as shown in illustration.
2. Put end of thread through the hole in bobbin as shown.
Place bobbin onto the bobbin winder spindle as far as it
can go.
3. Holding onto the end of the thread, push the bobbin winder
latch against the bobbin until it clicks and bobbin starts to
rotate.
4. Bobbin will disengage automatically and the winding
mechanism will stop when the bobbin is full. Remove the
wound bobbin and cut the thread tail.
Be sure to use only SINGER Class 15J bobbins
(not standard Class 15 bobbins) in this
machine.
1
2
3
4

13
PRÉPARATION DE LA CANETTE
 3ODFH] XQH ERELQH GH¿O HQSODFH VXUXQ SRUWHERELQHHW
fixez-la bien à l’aide du couvre-fil. Tirez le fil hors de la
ERELQH HW IDLWHVOH SDVVHU SDU OH JXLGH¿O FRPPH LQGLTXp
dans l’illustration.
2. Introduire le fil dans un des trous de la canette comme
indiqué. Insérer la canette sur l’axe du bobineur aussi loin
qu’elle peut aller.
3. Tout en maintenant la queue du fil, pousser l’axe du
bobineur vers le butoir d’arrêt du bobineur jusqu’à ce qu’il
clique et la bobine commencera à tourner.
4. La canette se déclenchera automatiquement et le
mécanisme de bobinage s’arrêtera lorsque la canette sera
UHPSOLH(QOHYH]ODFDQHWWHHWFRXSH]ODTXHXHGX¿O
DEVANADO DE LA CANILLA
1. Coloque el carrete de hilo en el pasador de carrete y
asegúrelo con la tapa de pasador de carrete. Tire del hilo
hacia afuera del carrete y páselo a través de las guías de
KLORWDOFRPRVHLQGLFDHQOD¿JXUD
2. Coloque el extremo del hilo por el orificio en la bobina
como se muestra. Coloque la bobina en el eje del
devanador de bobina lo más alejado que se pueda.
3. Sosteniendo el extremo del hilo, empuje el seguro del
devanador de bobina hasta que escuche un chasquido y la
bobina comience a girar.
4. La bobina se desengancha de forma automática y el
mecanismo de devanado se detendrá cuando esté llena.
Quite la bobina devanada y corte el hilo del extremo.
Assurez-vous d’utiliser seulement des bobines
SINGER de type 15J (et non les bobines
standard de type 15) dans cette machine.
Asegúrese de usar sólo bobinas SINGER
Clase 15J (y no las bobinas estándar Clase 15)
en esta máquina.

14
AB
THREADING THE BOBBIN THREAD
1. Raise the needle to its highest position by rotating the hand
wheel counter clockwise (toward you).
2. Remove the bobbin cover plate by pushing the release
EXWWRQWRWKHULJKW%REELQFRYHUZLOOSRSXSVXI¿FLHQWO\WR
allow you to remove the cover.
3. Insert the bobbin making sure the bobbin rotates counter-
clockwise when you pull the thread.
4. Pull thread through the slot (A) and then to the left.
5. With a finger held gently on top of the bobbin, pull the
thread until it stops in the slot (B). Then pull the thread
along the groove on the needle plate until it is snipped with
cutter on the top left.
6. Replace the clear bobbin cover plate onto the needle plate.
NOTE: Sewing can be started without having to pull
up the bobbin thread.
NOTE: This is a very important step. The bobbin
must rotate counterclockwise when thread is pulled.
A
Groove
Cannelure
Surco
Cutter
Coupe Fil
Cortador

15
ENFILAGE DU FIL DE CANETTE
1. Relevez l’aiguille en position haute en tournant
manuellement le volant dans le sens contraire des
auguilles d’une montre (Vers vous).
2. Retirez la plaque de canette en poussant le bouton de
libération vers la droite. Le couvercle de la canette se
UHOqYHVXI¿VDPPHQWSRXUYRXVSHUPHWWUHGHOHUHWLUHU
3. Insérez la canette en vous assurant que la canette tourne
dans le sens inverse des aiguilles d’une montre lorsque
YRXVWLUH]VXUOH¿O
 7LUH]OH¿OjWUDYHUVODIHQWH$SXLVYHUVODJDXFKH
5. Retenez la canette, en appuyant doucement avec un
doigt sur le dessus de celle-ci, tirez sur le fil jusqu’à ce
TX¶LOV¶DUUrWHGDQVODIHQWH%&RQWLQXH]GHWLUHUOH¿OHQ
le faisant passer dans la cannelure de la plaque d’aiguille
MXVTX¶jFH TXHOH ¿OVH FRXSHHQ OHIDLVDQWSDVVHU SDUOH
FRXSH¿OVLWXpVXUODSDUWLHVXSpULHXUHJDXFKHGHODSODTXH
6. Replacez le couvercle de canette sur la plaque aiguille.
ENHEBRADO DEL HILO DE LA CANILLA
1. Eleve la aguja hasta su posición más alta girando el
volante contador a la derecha.
2. Retire la tapa de canilla empujando el botón de apertura
hacia la derecha. La tapa de canilla saldrá lo suficiente
para permitirle desmontar la cubierta.
3. Inserte la canilla asegurándose que la canilla gira hacia la
izquierda cuando se tira del hilo.
4. Lleve el hilo por la abertura (A) y después hacia la
izquierda.
5. Con un dedo sostenga suavemente encima de la bobina,
tire del hilo hasta que pare en la ranura (B). Entonces tirar
del hilo a lo largo del surco en la placa de la aguja hasta
que se corte con el cortador ubicado en la parte izquierda
superior.
6. Vuelva a cerrar la tapa.
Remarque: Vous pouvez démarrer la couture sans
DYRLUIDLWUHPRQWHUOH¿OGHODFDQHWWH
NOTA: La costura puede ser comenzada sin recoger
encima del hilo de la bobina.
Note: Cette étape est très importante. La canette doit
obligatoirement tourner dans le sens inverse des
DLJXLOOHVG¶XQHPRQWUHORUVTXHYRXVWLUH]VXUOH¿O
NOTA: Este es un paso muy importante pues la
canilla se puede desenrollar y causar problemas de
costura si se gira hacia la derecha.

16
THREADING THE TOP THREAD
A. Raise the presser foot lifter. Always be sure to raise the
presser foot lifter before threading the top thread. (If the
presser foot lifter is not raised, correct thread tension
cannot be obtained.)
B. Turn the hand wheel counter clockwise (toward you) until
the needle is in its highest position.
&7KUHDGWKHPDFKLQHZLWK\RXUOHIWKDQGZKLOH¿UPO\JULSSLQJ
the thread with your right hand in the following order as
illustrated.
* Guide the thread through thread guides (1 & 2), and then
pull it down along the groove (3).
* Guide the thread into the thread guide (4).
* Pass the thread through the eye of the needle (5) from
front to back. (See following page for instructions on
operation of the Automatic Needle Threader.)
IMPORTANT:
To verify that the machine is threaded properly in the
tension discs, do this simple check:
1.) With the presser foot raised, pull the thread towards
the back of the machine. You should detect only
D VOLJKW UHVLVWDQFH DQG OLWWOH RU QR GHÀHFWLRQ RI WKH
needle.
2.) Now lower the presser foot and again pull the thread
towards the the back of the machine. This time you
should detect a considerable amount of resistance
and much more deflection of the needle. If you do
not detect the resistance you have mis-threaded the
machine and need to re-thread it.

17
ENFILAGE DU FIL SUPÉRIEUR
A. Soulevez le pied presseur. Veillez à toujours soulevez le
UHOHYHXUGHSLHGSUHVVHXUDYDQWG¶HQ¿OHUOH¿OVXSpULHXU6L
le releveur de pied presseur n’est pas soulevez, vous ne
SRXUUH]SDVREWHQLUXQHWHQVLRQGH¿OFRUUHFWH
B. Tournez le volant dans le sens contraire des aiguilles d’une
montre jusqu’à ce que l’aiguille soit en position haute et
TXHOHUHOHYHXUGH¿OVRLWYLVLEOH
C. Enfilez le fil de la machine avec votre main gauche tout
en tenant le fil fermement de la main droite dans l’ordre
suivant comme montré dans l’illustration.
 )DLWHVSDVVHUOH¿OSDUOHVJXLGHV¿OHWSXLVWLUH]OH
vers le bas le long de la rainure (3).
 *XLGH]OH¿OGDQVOHJXLGH¿O
 )DLWHVSDVVHUOH¿OSDUO¶RUL¿FHGHO¶DLJXLOOHGHO¶DYDQW
vers l’arrière. (Reportez-vous à la page suivante pour les
LQVWUXFWLRQVFRQFHUQDQWOHIRQFWLRQQHPHQWGHO¶HQ¿OHXUGH
chas d’aiguille automatique.)
IMPORTANT:
Pour vous assurez que les disques de tensions de
la machine ont été enfilés correctement, faite les
YpUL¿FDWLRQVVXLYDQWHV
 $YHFOHSLHGSUHVVHXUUHOHYpWLUH]OH¿OYHUVO¶DUULqUH
de la machine. Vous ne devriez sentir qu’une légère
résistance ainsi qu’une faible ou aucune déflexion
de l’aiguille.
2.) Ensuite, abaisser le pied presseur et tirez de
QRXYHDXOH¿OYHUVO¶DUULqUHGHODPDFKLQH&HWWHIRLV
vous devriez sentir une forte résistance et beaucoup
SOXVGHGpÀH[LRQGHO¶DLJXLOOH6LYRXVQHVHQWH]SDV
GHUpVLVWDQFHOH¿ODpWpPDOHQ¿OpHWYRXVGHYH]OH
UpHQ¿OHU
ENHEBRADO DEL HILO SUPERIOR
A. Levante el prensatelas. Siempre asegúrese de levantar
el prensatelas antes de bobinar el hilo superior. (Si no
se levanta el prensatelas, no se podrá lograr la tensión
correcta del hilo.)
B. Gire el volante contador a la derecha hasta que la aguja se
encuentre en su posición más alta y el tirahilos quede a la
vista.
C. Enhebre la máquina con su mano izquierda mientras
WRPD¿UPHPHQWHHOKLORFRQVXPDQRGHUHFKDHQHORUGHQ
siguiente tal como está ilustrado.
* Guíe el hilo por los guía hilos (1 y 2), y luego tire de él
hacia abajo a lo largo de la ranura (3).
* Guíe el hilo por la guía de hilo (4).
* Pase el hilo a través del ojo de la aguja (5) de adelante
hacia atrás. (Continúe con la página siguiente por
instrucciones sobre el funcionamiento del enhebrador
automático de agujas.)
IMPORTANTE:
3DUDYHUL¿FDUTXHODPiTXLQDKDVLGRELHQHQKHEUDGDHQ
ORVGLVFRVGHWHQVLyQUHDOLFHHVWDYHUL¿FDFLyQVHQFLOOD
1.) Con el pie prensatelas levantado, tire del hilo hacia
atrás de la máquina. Deberá detectar solo una ligera
UHVLVWHQFLD\XQDSHTXHxDRQLQJXQDGHÀH[LyQGHOD
aguja.
2.) Ahora vuelva a bajar el pie prensatelas y vuelva
a tirar del hilo hacia atrás de la máquina. En ese
momento deberá detectar una cantidad considerable
de resistencia y mucha más deflexión de la aguja.
Si no detecta la resistencia ha enhebrado mal la
máquina y deberá volver a enhebrarla.

18
1. (Q¿OHUOD PDFKLQHDYHF ODPDLQ JDXFKHWRXWHQ WHQDQWOH
¿ODYHFYRWUHPDLQGURLUH)DLUHSDVVHUOH¿OGDQVOHJXLGH
fil situé sur la barre de l’aiguille et le tirer vers vous en
laissant dépasser environ 10cm (4’’).
 )DLUHSDVVHUOH¿OGDQVOHJXLGH¿OGRXEOH$HW%
 7LUHUOH¿OGRXFHPHQWYHUVOHFRXSH¿OSRXUOHFRXSHUHWOH
maintenir en place.
4. Appuyer sur la barre de l’enfileur jusqu’à ce qu’il soit à sa
SRVLWLRQODSOXVEDVVHHWTXHOHJXLGH¿OGRXEOHSLYRWHHWV¶DUUrWH
5. Relâchez le levier de l’enfileur et l’aiguille sera
DXWRPDWLTXHPHQWHQ¿OpH6¶LOQHUHYLHQWSDVjVDSRVLWLRQ
initiale, relevez-le doucement à la main.
 eORLJQH]ODERXFOHGH¿OHQODWLUDQWGRXFHPHQWYHUVO¶DUULqUH
Ne pas tirer trop fort sur le fil car il pourrait se
GpVHQ¿OHUGHODLJXLOOH
S'assurer que le guide ne touche pas le tissu, etc.
Si l’aiguille n’a pas été correctement enfilée,
répéter l’opération depuis l'étape 1.
IMPORTANT : Si l’aiguille ne s’enfile pas avec l’enfile-
aiguille automatique due à la qualité du fil, où si le fil
est trop gros pour l’aiguille utilisée, enfiler l’aiguille
PDQXHOOHPHQWDSUqVDYRLUSDVVpOH¿OjWUDYHUVOHJXLGH¿O
situé sur la barre d’aiguille.
NOTE :
º3RXUXQPHLOOHXUHQ¿ODJHLOHVWUHFRPPDQGpGHUpJOHU
la machine sur le point droit ( aiguille au centre) lors de
OXWLOLVDWLRQGHOHQ¿ODJHDXWRPDWLTXHGHODLJXLOOH
º8Q¿OHSDLVQHSHXWSDVrWUHHQ¿OpGDQVXQHDLJXLOOH¿QH
ºNe pas abaisser la barre de l'enfileur lorsque la
machine est en marche car le crochet de l'enfileur
pourrait se casser.
3
2
1Twin thread guide
*XLGH¿OGRXEOH
Guía doble hilo
Threading hook
&URFKHWG¶HQ¿ODJH
Gancho del ensartador
Thread cutter/holder
&RXSH¿OVXSSRUW
Cortador de hilo
Thread guide
*XLGH¿O
Guía hilo
BA
UTILISATION DE L’ENFILE-AIGUILLE
AUTOMATIQUE
¹Veillez à relever le pied presseur et à lever l’aiguille dans sa
SRVLWLRQODSOXVKDXWHDYDQWGHQ¿OHUOH¿O
1. Thread the machine with your left hand while gripping the
thread with your right hand. Hook thread to the thread
guide on the needle bar and pull it toward you leaving
about 4” (10 cm) clear.
2. Hook thread into the twin thread guides (A and B).
3. Pull thread gently into the thread cutter/holder to cut and
hold it in place.
4. Pull down the threading lever to its lowest position until the
twin thread guide rotates and stops.
5. Release the threading lever and needle will be threaded
automatically. If it should not return to the original position,
raise it gently by hand.
6. Pull thread loop away from you.
USING AUTOMATIC NEEDLE THREADER
¹Be sure to raise the presser foot lifter and raise the needle
to its highest position before threading.
Don’t pull thread with strong force or thread may
be pulled off from needle hole after threading.
Make sure that the guide doesn’t touch fabric, etc.
If the needle has not been threaded correctly, re-
thread from STEP 1.
IMPORTANT: If the needle cannot be threaded with the
Automatic Needle Threader due to particular qualities
of the thread, or if the thread is too thick for the
needle being used, then manually thread the needle
after hooking the thread through the thread guide on
the needle bar.
NOTE:
ºFor smooth threading, it is recommended that the
machine be set for straight stitch (in center needle
position) when using the automatic needle threader.
º+HDY\WKUHDGFDQQRWEHWKUHDGHGWKURXJK¿QHQHHGOH
ºDon’t lower the threading lever while the machine is
in operation or the threading hook may be broken.
