SJCAM SJ6 LEGEND User manual

SJ6 LEGEND SERIES
SJ6 LEGEND REIHE | СЕРИЯ SJ6 LEGEND |SJ6 LEGEND系列相機

SJ6 LEGEND cameras have been designed following the needs and market trends.They have a variety of
features including HD video/audio recording, photo shooting, motion detection,WiFi and remote control.
A detachable battery, waterproof case and all the accessories included make the SJ6 LEGEND cameras
perfect devices for practising outdoor sports, backpacking, motorbiking, or as your car’s dash cam, allowing
you to film anytime, anywhere.

Features
Chipset
Screen
Sensor
Lens
Language
Video format
Video resolution
FOV
Compressed video format
SJ6 LEGEND
Novatek 96660
TScreen 2.0" Back LCD / 0.96" Front LCD
Panasonic MN34120PA
166º A+ HD wide angle
English | French | German | Spanish | Italian |
Portuguese | Simplified Chinese | Japanese |
Traditional Chinese | Russian 1 Korean
1Romanian | Polish 1 Czech | Slovak 1 Hungarian
| Danish
MOV | MP4
4K (2880*2160) 24 fps Interpolated
2K (2560*1440) 30 fps
1080P (1920*1080) 60/30 fps
720P (1280*720) 120/60/30 fps
VGA (640*480) 240 fps
Wide | Normal | Narrow
H.264

Image format
Image resolution
Storage supported
Remote
Frequency
Connections
Power suplly
Battery
Battery autonomy
Charging time
Wi-fi
HDMI
Gyro anti-shake
Operating system
Measurement
Weight
SJ6 LEGEND
JPG
16 MP | 14 MP | 12 MP | 10 MP | 8 MP | 5 MP | 3 MP | 2 MP |
1.3 MP | VGA
micro SD, up to 32GB, selected up to 64GB and 128GB
(UHS-3 high speed micro SD card suggested)
2.4G Hz Remote Control (Optional Accessories Needed)
50Hz | 60Hz
USB 2.0 | HDMI | Wi-fi
5V1A
1000mAh detachable
70 minutes (Wi-fi On) – 110 minutes (Wi-fi Off)
3 hours
Ye s
Ye s
Ye s
Windows XP (service pack 2) or above | Mac OS X 10.4.11 or
above
59 x 41x 21.1 mm
82 grams

Lens
Front LCD
Shutter release
Light indicator
On/off button and
switch mode button
Menu button

Back Screen
Charge indicator
Light indicador
Mic
Slot for microSD
USB port
HDMI port

Case security lock
Lens
On/off button and
switch mode button
Shutter release
Scroll button

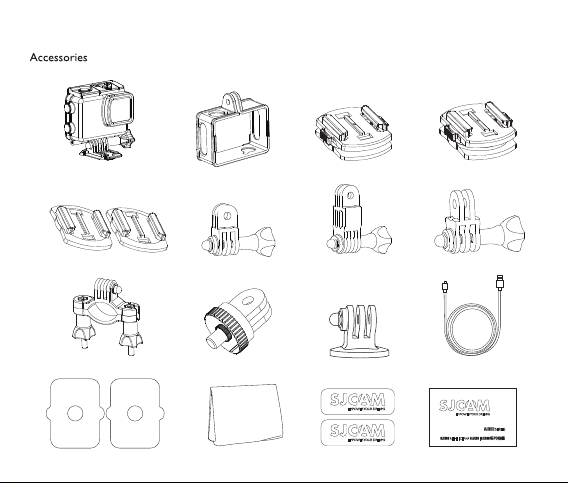

SJ6 LEGEND
Waterproof case
Frame
360° arc bracket
360° parallel bracket
Curved Mount,Flat Mounts
Switch support 1
Switch support 2
Switch support 3
GBicycle stand
Adapter 1
Adapter 2
Data wire
3M sticker
Wiper
Sticker
Manual
Ye s
Ye s
Ye s
Ye s
Ye s
Ye s
Ye s
Ye s
Ye s
Ye s
Ye s
Ye s
Ye s
Ye s
Ye s
Ye s

User instructions
1. Inserting microSD card
Please choose branded microSD card and format it on the computer before use. No-branded cards are not
guaranteed to work properly.
2. Installing and removing battery
A. Push the battery cover tab to open it.
B. Install battery into camera as indicated by +/- symbols and direction of arrows marked on battery until
it’s in place.
C. Battery charge indicator: please refer to pictures.
D. Remove Battery: open cover to take battery out.
3. Charging
A. Charging can be done by connecting the camera to a computer, or using a power adaptor or a car
charger.
B. SJ6 LEGEND cameras can record video while charging (select Car Mode in Menu）
C. Charging of SJ6 LEGEND cameras can be done even when it’s powered off.
4. Switching camera on and off
A. Press and hold power button for 3 to 5 seconds to turn it on / off.
5. Car camera mode
A. Go to the menu and select car mode to record.
B. Camera will switch on automatically when the car starts, in case it is connected to the car charger.

6.Video recording mode
Switch to recording mode and an icon followed by the remaining recording time, will appear on the
upper left corner of the screen. Press OK to start recording and the Camera icon in the upper left corner
will flash from 00:00:00. Press “OK” again if you want to stop.
7. Photo shooting mode
Switch the camera on and select “Photo shooting Mode”. An icon will appear on the upper left corner
of the screen and the camera indicating that photo shooting mode is set. Press “OK” to take photos.
8. File storage and media reproduction
A. Use a USB cable or card reader to transfer the files from the camera to the computer.
B. Switch the camera on and press icon to reproduce the files.
9.WIFI conection: SJ6 LEGEND
This product can be connected to a mobile phone or tablet (Android or iOS system) via Wi-fi. Follow the
steps below:
A. Install the APP SJCAM Zone software on your mobile phone or tablet. Use Google Play for android
devices or App store for Apple devices.
B. After powering on, slide down the screen , and the Wi-fi icon will be displayed on the screen.
C. Enable Wi-fi on your mobile device, search Wi-fi SJ6 LEGEND and connect it.The initial password is
12345678.
D.When Wi-fi connected,Wi-fi Connection Ready displays on the screen.
E.Videos and images will be directly display in the smartphone or tablet.
Password change: switch on and enter Wi-fi setting menu.You can then set the password of your choice.
Specications could be subject to modication due to upgrading or updating. Please regard the actual
product as the standard form.

BEDIENUNGSANLEITUNG
SJ6 LEGEND Kameras wurden gemäß Anforderungen und Markttrends entwickelt. SJ6 LEGEND Kameras
zeichnen sich durch eineVielzahl von Eigenschaften aus wie HD DigitalVideo-, Audio- und Fotoaufnahme.
Durch die austauschbare Batterie, das wasserdichte Gehäuse und alle weiteren Zubehörteile, ist die SJ6
LEGENDKamera optimal ausgestattet, um beim Outdoor-Sport, beim Motorradfahren oder als Autokamera
jederzeit und überall verwendet zu werden.
Bevor Sie die Kamera zum ersten Mal benutzen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.
Sicherheitsrichtlinien
1. Dies ist ein hochpräzises Produkt, das nicht fallen gelassen oder zerstört werden darf.
2. Setzen Sie die Kamera keinen starken Magnetobjekten, wie Magneten oder Elektromotoren, aus.
Vermeiden Sie starke Radiowellen. Starke Magnetfelder können die Kamera zerstören oder zu Bild- oder
Audioschäden führen.
3. Setzen Sie die Kamera niemals hohen Temperaturen oder direkter Sonneneinstrahlung aus.
4. Bitte wählen Sie Marken-MicroSD-Karten. Es wird nicht garantiert, dass Nichtmarken-Karten korrekt
funktionieren.
5. Um Datenverluste zu vermeiden, legen Sie die MicroSD-Karte nicht in der Nähe von starken
magnetischen Objekten ab.
6. Bei Überhitzung, Rauch oder unangenehmen Geruch während des Ladevorgangs, trennen Sie das Gerät
sofort von der Stromquelle, um so Brandgefahr zu verhindern.
7.Während des Ladevorgangs bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf. Das
Netzkabel kann bei Kindern versehentliches Ersticken oder einen Stromschlag verursachen.
8. Bewahren Sie das Gerät an kühlen, trockenen und staubfreien Orten auf.
Bitte entsorgen Sie das Gerät oder den Akku nicht im Hausmüll, sondern gemäß den

Eigenschaften
Chipsatz
Bildschirm
Bildsensor
Objektiv
Sprachen
Videoformat
Videoauflösung
Sichtfeld (FOV)
Komprimiertes
Videoformat
SJ6 LEGEND
Novatek 96660
Zurück 2.0"LCD Berührungsbildschirm/ Vorderseite 0.96" LCD
Panasonic MN34120PA
166º A+ HD Weitwinkel
Englisch | Französisch | Deutsch | Spanisch | Italienisch |
Portugiesisch |Vereinfachtes Chinesisch | Japanisch | Traditionelles
Chinesisch | Russisch | Koreanisch | Rumänisch | Polnisch |
Tschechisch | Slowakisch | Ungarisch | Dänisch
MOV | MP4
4K (2880*2160) 24 fps Interpoliert
2K (2560*1440) 30fps
1080P (1920*1080) 60/30 fps
720P (1280*720) 120/60/30 fps
VGA (640*480) 240 fps
Weit / Normal / Eng
H.264

Bildformat
Bildauflösung
Speicherformat
Frequenz
Anschlüsse
Stromversorgung
Akku
Akkulaufzeit
Ladezeit
Wi-fi
Gyro Anti-Shake
Betriebssystem
Größe
Gewicht
SJ6 LEGEND
JPG
16 MP | 14 MP | 12 MP | 10 MP | 8 MP | 5 MP | 3 MP | 2 MP |
1.3 MP | VGA
microSD bis zu 32GB, ausgewählte 64GB und 128GB Karten
(UHS-3 High-Speed-Micro-SD-Karte vorgeschlagen)
50Hz | 60Hz
USB 2.0 | HDMI | Wi-fi
5V1A
1000mAh austauschbar
70 Minuten (Wi-fi An) – 110 Minuten (Wi-fi Aus)
3 Stunden
Vorhanden
Vorhanden
Windows XP (Service Pack 2) oder höher | Mac OS X 10.4.11 oder höher
59 x 41x 21.1 mm
82 g

Vorderseite Bildschirm
Ein-/Ausschalter und
Modus-Wechseltaste
Auslöser
Leuchtanzeige
Menü-Taste
Objektiv

Bildschirm
Ladestandsanzeige
Leuchtanzeige
Kartenschlitz für microSD
USB Anschluss
HDMI Anschluss
Mikrofon

Sicherheitsschloss
des Gehäuses
Ein-/Ausschalter und
Modus-Wechseltaste
Scroll-Taste
Auslöser
Objektiv

SJ6 LEGEND
Unterwassergehäuse
Rahmen
360-Bogen Halterung
360-parallel Klammer
Gebogene Berg,Wohnung Berg
Schalterträger 1
Schalterträger 2
Schalterträger 3
Fahrradständer
Anpassungsvorrichtung 1
Anpassungsvorrichtung 2
Datenleitung
3M Aufkleber
Tücher
Aufkleber
Handbuch
Vorhanden
Vorhanden
Vorhanden
Vorhanden
Vorhanden
Vorhanden
Vorhanden
Vorhanden
Vorhanden
Vorhanden
Vorhanden
Vorhanden
Vorhanden
Vorhanden
Vorhanden
Vorhanden

Bedienungsanleitung
1. microSD-Karte einlegen
Bitte benutzen Sie eine Marken-microSD-Karte und formatieren Sie diese vor dem Gebrauch auf Ihrem
Computer. Es wird nicht garantiert, dass Nichtmarken-Karten korrekt funktionieren.
2. Einlegen und Entfernen des Akkus
A. Schieben Sie den Batteriefachdeckel zu öffnen.
B. Legen Sie den Akku in die Kamera gemäß der +/- Symbole und Pfeilrichtungen auf dem Akku ein.
C. Akkuladestandsanzeige: siehe Bilder
D. Akku entfernen:Akkuabdeckung öffnen und die Batterie entfernen.
3. Ladevorgang
A. Die Kamera kann am Computer, mit einem Netzteil oder einem Kfz-Ladegerät geladen werden.
B. SJ6 LEGEND Kameras können Videos während des Aufladens aufnehmen (Wählen Sie hierzu “Car Mode”
im Menü)
C. Das Aufladen von SJ6 LEGEND Kameras kann auch durchgeführt werden, wenn die Kamera
ausgeschaltet ist.
4. Kamera ein- und ausschalten
A. Drücken Sie den Einschaltknopf für 3 bis 5 Sekunden, um ein- bzw. auszuschalten
5.Videoaufnahme im Auto Modus
A.Wählen Sie “Car Mode” im Menü
B. Ist die Kamera am Kfz-Ladegerät angeschlossen, schaltet sich die Kamera automatisch ein, wenn das
Fahrzeug gestartet wird
6.Video-Aufnahmemodus
Nachdem Sie in den Video Aufnahme Modus gewechselt haben, erscheint ein Symbol und die
