Skil Master Masters 6910 User manual

HAMMER DRILL
6910 (F0156910 . . )
6911 (F0156911 . . )
SKIL Europe BV - Konijnenberg 60 08/08 2610399290
4825 BD Breda - The Netherlands
www.skileurope.com
www.skileurope.com
ORIGINAL INSTRUCTIONS . . . . . . . . . . . . . 7
NOTICE ORIGINALE . . . . . . . . . . . . . . . . . . 9
ORIGINALBETRIEBSANLEITUNG . . . . . . 13
ORIGINELE GEBRUIKSAANWIJZING. . . . 16
BRUKSANVISNING I ORIGINAL . . . . . . . . 19
ORIGINAL BRUGSANVISNING . . . . . . . . . 22
ORIGINAL DRIFTSINSTRUKS. . . . . . . . . . 25
ALKUPERÄISET OHJEET . . . . . . . . . . . . . 27
MANUAL ORIGINAL . . . . . . . . . . . . . . . . . 30
MANUAL ORIGINAL. . . . . . . . . . . . . . . . . . 33
ISTRUZIONI ORIGINALI . . . . . . . . . . . . . . 37
EREDETI HASZNÁLATI UTASÍTÁS. . . . . . 40
PÒVODNÍM NÁVODEM K POUÎÍVÁNÍ . . . 43
OR‹J‹NAL ‹fiLETME TAL‹MATI . . . . . . . . . 46
INSTRUKCJÑ ORYGINALNÑ. . . . . . . . . . . 48
ОДЛИННИК РУКОВОДСТВА
ПО ЭКСПЛУАТАЦИИ . . . . . . . . . . . . . . . . 52
ОРИГІНАЛЬНА ІНСТРУКЦІЯ
З ЕКСПЛУАТАЦІЇ . . . . . . . . . . . . . . . . . . . 56
ΠΡΩΤΟΤΥΠΟ Ο∆ΗΓΙΩΝ ΧΡΗΣΗΣ . . . . . . 59
INSTRUCØIUNI DE FOLOSIRE
ORIGINALE . . . . . . . . . . . . . . . . . . . . . . . . 63
ОРИГИНАЛНО РЪКОВОДСТВО
ЗА ЕКСПЛОАТАЦИЯ . . . . . . . . . . . . . . . . 66
PÔVODN¯ NÁVOD NA POUÎITIE. . . . . . . 69
ORIGINALNE UPUTE ZA RAD . . . . . . . . . 72
ORIGINALNO UPUTSTVO ZA RAD. . . . . . 75
IZVIRNA NAVODILA. . . . . . . . . . . . . . . . . . 78
ALGUPÄRANE KASUTUSJUHEND. . . . . . 80
INSTRUKCIJÅM ORI˛INÅLVALODÅ. . . . . 83
ORIGINALI INSTRUKCIJA . . . . . . . . . . . . . 87
GB
F
D
NL
S
DK
N
FIN
E
P
I
H
CZ
TR
PL
ME77
RU
UA
GR
RO
BG
SK
HR
SRB
SLO
EST
LV
LT

2
6910/6911
1
3
2,6 kg
EPTA 01/2003
0-3250/min 13 mm
16 mm
Watt
900
13 mm 30 mm 0-52000 p/min
FEG
KJ DAB C
HL
L
L
2

3
54
76

4
E
8
G
9
PLASTICS

5
06910 6911
!

6
#
$
@

9

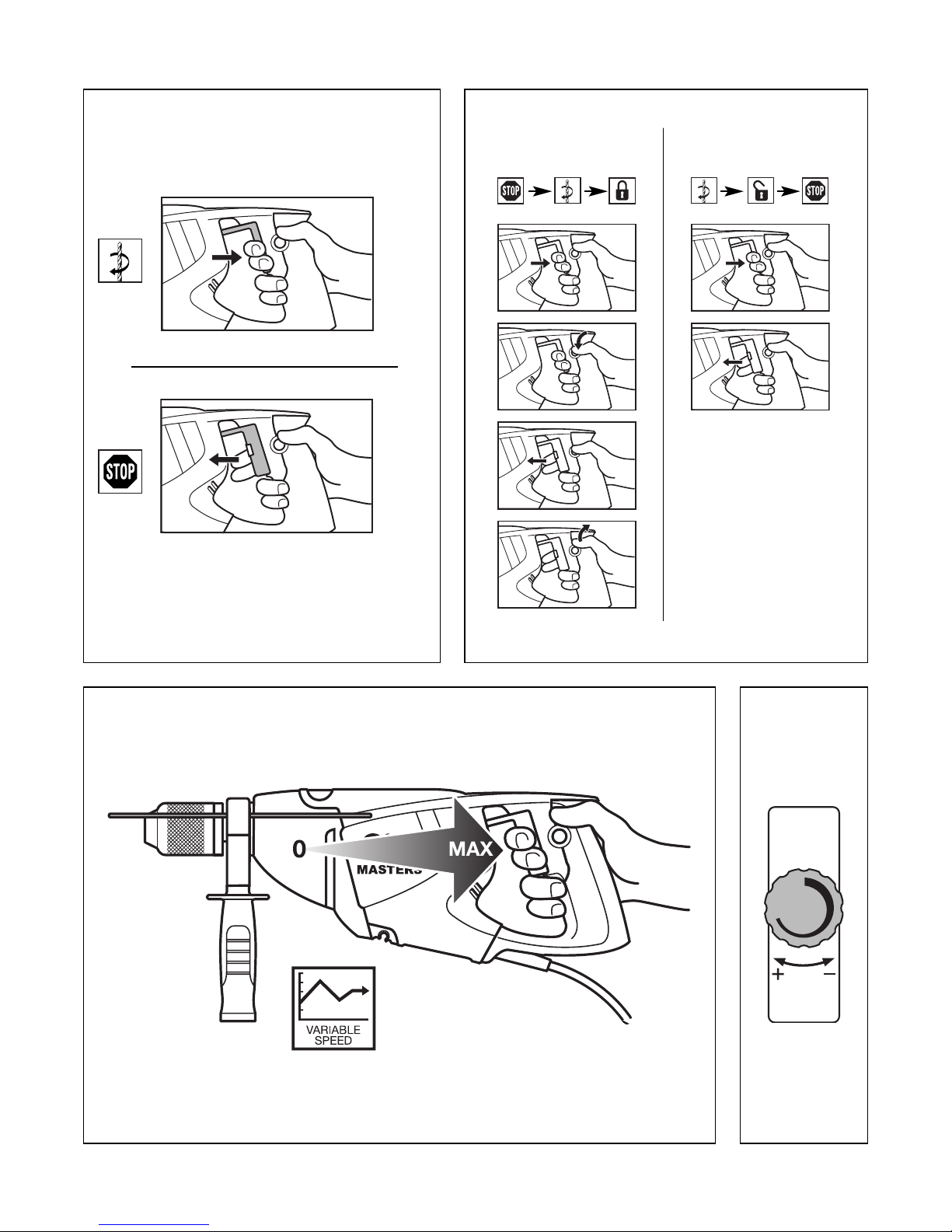

• Maximum speed control 7
With wheel B 2the maximum speed can be adjusted
from low to high
- switch on the tool
- lock the switch
- turn wheel B to select maximum speed
• Changing direction of rotation 8
- when not properly set in left/right position, switch
A 2cannot be activated
- indicator E shows the selected direction of rotation
! change direction of rotation only when tool is at a
complete standstill
• Normal drilling/screwdriving versus hammer drilling 9
- indicator G shows the selected drilling function
! select drilling function only when tool is switched
off and plug is disconnected

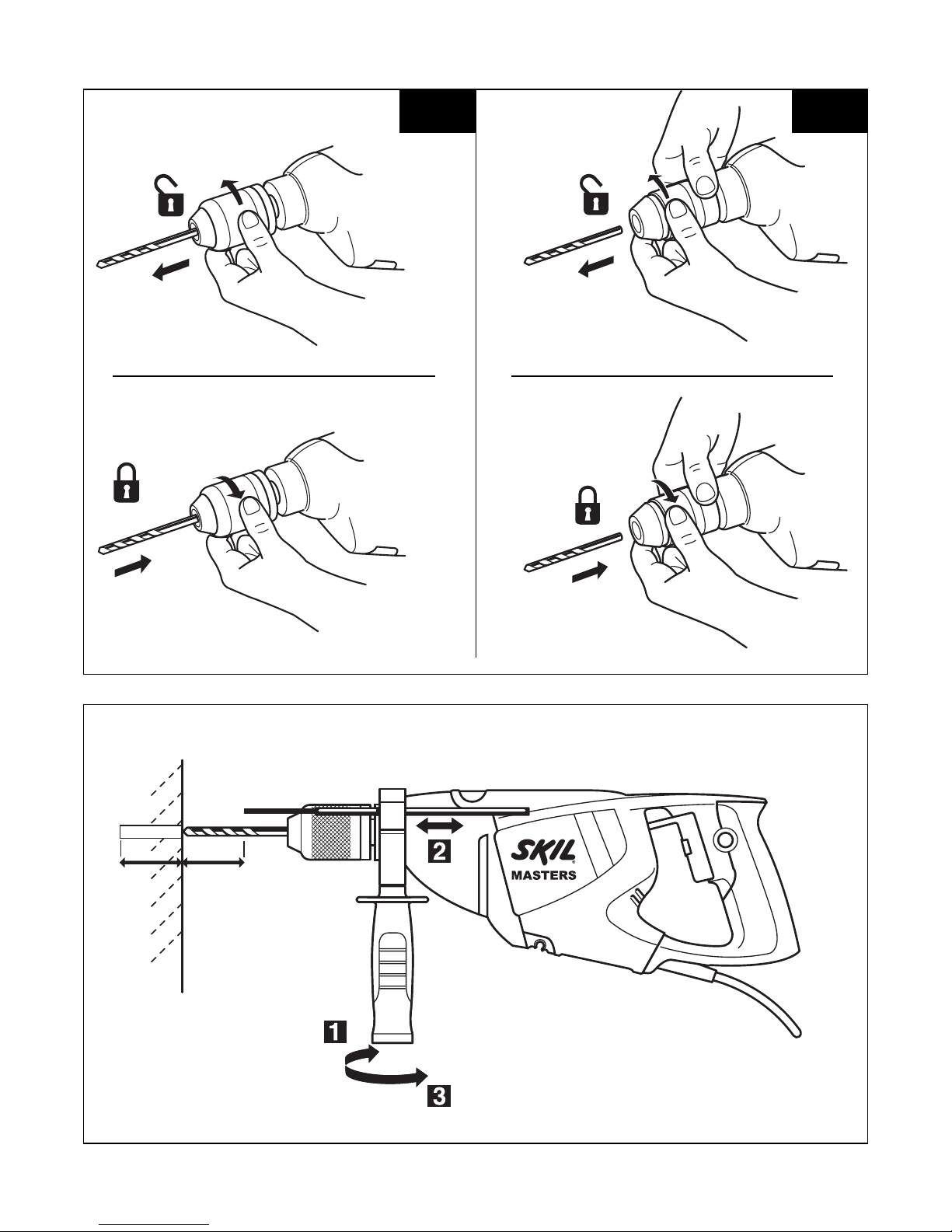

• Changing bits 0
- insert the bit as deep as possible in the chuck
! do not use bits with a damaged shank
• Adjusting drilling depth !
• Cable clip @
For easy and convenient storage
• Holding and guiding the tool #
! while working, always hold the tool at the grey-
coloured grip area(s)
- always use auxiliary handle J 2(can be adjusted
as illustrated)
- keep the ventilation slots uncovered
- do not apply too much pressure on the tool; let the
tool do the work for you
APPLICATION ADVICE
• For drilling in concrete or stone a steady pressure on
the drill is required
• When drilling ferrous metals
- pre-drill a smaller hole, when a large hole is required
- lubricate drill bit occasionally with oil
• When turning in a screw at/near the cross cut end or an
edge of wood, pre-drill a hole in order to avoid cracking
of the wood
• Vibration level
The vibration emission level stated at the back of this
instruction manual (indicated by an asterisk) has been
measured in accordance with a standardised test given
in EN 60745; it may be used to compare one tool with
another and as a preliminary assessment of exposure to
vibration when using the tool for the applications
mentioned
- using the tool for different applications, or with
different or poorly maintainted accessories, may
significantly increase the exposure level
- the times when the tool is switched off or when it is
running but not actually doing the job, may
significantly reduce the exposure level
! protect yourself against the effects of vibration by
maintaining the tool and its accessories, keeping
your hands warm, and organizing your work
patterns
MAINTENANCE / SERVICE
• Always keep tool and cord clean (especially the
ventilation slots)
! disconnect the plug before cleaning
• If the tool should fail despite the care taken in
manufacturing and testing procedures, repair should be
carried out by an after-sales service centre for SKIL
power tools
- send the tool undismantled together with proof of
purchase to your dealer or the nearest SKIL service
station (addresses as well as the service diagram of
the tool are listed on www.skileurope.com)
ENVIRONMENT
• Do not dispose of electric tools, accessories and
packaging together with household waste material
(only for EU countries)
- in observance of European Directive 2002/96/EC on
waste of electric and electronic equipment and its
implementation in accordance with national law,
electric tools that have reached the end of their life
must be collected separately and returned to an
environmentally compatible recycling facility
- symbol $will remind you of this when the need for
disposing occurs
F
Perceuse à percussion 6910/6911
INTRODUCTION
• Cet outil est conçu pour les travaux de perçage en
frappe dans la brique, le béton et dans la pierre
naturelle ainsi que le perçage dans le bois, le métal, la
céramique et les matières plastiques; les outils avec
réglage électronique de la vitesse et rotation à droite/à
gauche sont également appropiés pour le vissage et le
filetage
• Lisez et conservez ce manuel d’instructions 3
SPECIFICATIONS TECHNIQUES 1
ELEMENTS DE L’OUTIL 2
AInterrupteur de marche/arrêt et réglage de vitesse
BMolette de réglage de la vitesse maximum
CBouton de blocage de l’interrupteur
DCommutateur pour inverser le sens de rotation
EIndicateur du sens de rotation sélectionné
FCommutateur pour sélectionner la fonction de perçage
GIndicateur de la fonction de perçage sélectionnée
HAttache-câble
JPoignée auxiliaire
KJauge de profondeur
LFentes de ventilation

10
SECURITE
INSTRUCTIONS GENERALES DE SECURITE
ATTENTION! Lisez tous les avertissements de
sécurité et toutes les instructions. Ne pas suivre les
avertissements et instructions peut entraîner un choc
électrique, un incendie et/ou de graves blessures sur les
personnes. Conservez tous les avertissements et
toutes les instructions pour pouvoir s’y reporter
ultérieurement. La notion d’”outil électroportatif” dans les
avertissements se rapporte à des outils électriques
raccordés au secteur (avec câble de raccordement).
1) SECURITE DE LA ZONE DE TRAVAIL
a) Maintenez l’endroit de travail propre et bien éclairé.
Un lieu de travail en désordre ou mal éclairé augmente
le risque d’accidents.
b) N’utilisez pas l’outil dans un environnement
présentant des risques d’explosion et où se trouvent
des liquides, des gaz ou poussières inflammables.
Les outils électroportatifs génèrent des étincelles
risquant d’enflammer les poussières ou les vapeurs.
c) Tenez les enfants et autres personnes éloignés
durant l’utilisation de l’outil électroportatif.
En cas d’inattention vous risquez de perdre le
contrôle sur l’outil.
2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE
a) La fiche de secteur de l’outil électroportatif doit être
appropriée à la prise de courant. Ne modifiez en
aucun cas la fiche. N’utilisez pas de fiches
d’adaptateur avec des outils avec mise à la terre.
Les fiches non modifiées et les prises de courant
appropriées réduisent le risque de choc électrique.
b) Evitez le contact physique avec des surfaces mises
à la terre telles que tuyaux, radiateurs, fours et
réfrigérateurs. Il y a un risque élevé de choc électrique
au cas où votre corps serait relié à la terre.
c) N’exposez pas l’outil électroportatif à la pluie ou à
l’humidité. La pénétration d’eau dans un outil
électroportatif augmente le risque d’un choc électrique.
d) N’utilisez pas le câble à d’autres fins que celles
prévues, n’utilisez pas le câble pour porter l’outil ou
pour l’accrocher ou encore pour le débrancher de la
prise de courant. Maintenez le câble éloigné des
sources de chaleur, des parties grasses, des bords
tranchants ou des parties de l’outil en rotation.
Un câble endommagé ou torsadé augmente le risque
d’un choc électrique.
e) Au cas où vous utiliseriez l’outil électroportatif à
l’extérieur, utilisez une rallonge autorisée
homologuée pour les applications extérieures.
L’utilisation d’une rallonge électrique homologuée pour
les applications extérieures réduit le risque d’un choc
électrique.
f) Si l’usage d’un outil dans un emplacement humide
est inévitable, utilisez un disjoncteur de fuite à la
terre. L’utilisation d’un disjoncteur de fuite à la terre
réduit le risque de choc électrique.
3) SECURITE DES PERSONNES
a) Restez vigilant, surveillez ce que vous faites.
Faites preuve de bon sens en utilisant l’outil
électroportatif. N’utilisez pas l’outil lorsque vous
êtes fatigué ou après avoir consommé de l’alcool,
des drogues ou avoir pris des médicaments.
Un moment d’inattention lors de l’utilisation de l’outil
peut entraîner de graves blessures sur les personnes.
b) Portez des équipements de protection.
Portez toujours des lunettes de protection.
Le fait de porter des équipements de protection
personnels tels que masque anti-poussières,
chaussures de sécurité antidérapantes, casque de
protection ou protection acoustique suivant le travail
à effectuer, réduit le risque de blessures.
c) Evitez tout démarrage intempestif. S’assurez que
l’interrupteur est en position arrêt avant de brancher
l’outil au secteur, de le ramasser ou de le porter.
Porter les outils en ayant le doigt sur l’interrupteur ou
brancher des outils dont l’interrupteur est en position
marche est source d’accidents.
d) Enlevez tout outil de réglage ou toute clé avant de
mettre l’outil en fonctionnement. Une clé ou un outil
se trouvant sur une partie en rotation peut causer des
blessures.
e) Ne surestimez pas vos capacités. Veillez à
garder toujours une position stable et équilibrée.
Ceci vous permet de mieux contrôler l’outil dans
des situations inattendues.
f) Portez des vêtements appropriés. Ne portez pas de
vêtements amples ni de bijoux. Maintenez cheveux,
vêtements et gants éloignés des parties de l’outil en
rotation. Des vêtements amples, des bijoux ou des
cheveux longs peuvent être happés par des pièces en
mouvement.
g) Si des dispositifs servant à aspirer ou à recueillir les
poussières doivent être utilisés, vérifiez que ceux-ci
soient effectivement raccordés et qu’ils sont
correctement utilisés. L’utilisation des collecteurs de
poussière réduit les dangers dus aux poussières.
4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL
ELECTROPORTATIF
a) Ne surchargez pas l’outil. Utilisez l’outil
électroportatif approprié au travail à effectuer.
Avec l’outil électroportatif approprié, vous travaillerez
mieux et avec plus de sécurité à la vitesse pour laquelle
il est prévu.
b) N’utilisez pas un outil électroportatif dont
l’interrupteur est défectueux. Un outil électroportatif
qui ne peut plus être mis en ou hors fonctionnement est
dangereux et doit être réparé.

11
c) Retirez la fiche de la prise de courant avant
d’effectuer des réglages sur l’outil, de changer les
accessoires, ou de ranger l’outil. Cette mesure de
précaution empêche une mise en fonctionnement par
mégarde.
d) Gardez les outils électroportatifs non utilisés hors
de portée des enfants. Ne permettez pas l’utilisation
de l’outil à des personnes qui ne se sont pas
familiarisées avec celui-ci ou qui n’ont pas lu ces
instructions. Les outils électroportatifs sont dangereux
lorsqu’ils sont utilisés par des personnes non initiées.
e) Prenez soin des outils électroportatifs.
Vérifiez que les parties en mouvement fonctionnent
correctement et qu’elles ne soient pas coincées,
et contrôlez si des parties sont cassées ou
endommagées de telle sorte que le bon
fonctionnement de l’outil s’en trouve entravé.
Faites réparer les parties endommagées avant
d’utiliser l’outil. De nombreux accidents sont dus à
des outils électroportatifs mal entretenus.
f) Maintenez les outils de coupe aiguisés et propres.
Des outils soigneusement entretenus avec des bords
tranchants bien aiguisés se coincent moins souvent et
peuvent être guidés plus facilement.
g) Utilisez les outils électroportatifs, les accessoires,
les outils à monter etc. conformément à ces
instructions en tenant compte des conditions de
travail et du travail à effectuer. L’utilisation des outils
électroportatifs à d’autres fins que celles prévues peut
entraîner des situations dangereuses.
5) SERVICE
a) Ne faites réparer votre outil que par un personnel
qualifié et seulement avec des pièces de rechange
d’origine. Ceci permet d’assurer la sécurité de l’outil.
INSTRUCTIONS DE SECURITE POUR PERCEUSES A
PERCUSSION
• Munissez-vous de casques anti-bruit en utilisant des
perceuses à percussion (l’exposition au bruit peut
entraîner la perte d’audition)
• Utilisez les poignées auxiliaires livrées avec l’outil
(la perte de contrôle peut entraîner des blessures)
• Ne tenez l’outil électroportatif qu’aux poignées
isolées, si, pendant les travaux, l’accessoire risque
de toucher des câbles électriques cachés ou son
propre câble d’alimentation (le contact avec des
conduites sous tension a pour conséquence une mise
sous tension des parties métalliques de l’outil et
provoque une décharge électrique); utilisez toujours la
poignée auxiliaire J 2
• Utilisez des détecteurs appropriés afin de localiser
la présence de conduites électriques ou bien
s’adresser à la société locale de distribution
(un contact avec des lignes électriques peut provoquer
un incendie et une décharge électrique; le fait
d’endommager une conduite de gaz peut entraîner une
explosion; le fait d’endommager une conduite d’eau
peut entraîner des dégâts matériels ou causer une
décharge électrique)
• Faites attention aux vis, clous ou autres éléments qui
pourraient se trouver dans la pièce à travailler et qui
risqueraient d’endommager très fortement votre outil;
enlevez-les avant de commencer le travail
• Tenez toujours le câble éloigné des parties mobiles de
l’outil
• Fixez solidement la pièce à travailler (une pièce fixée
à l’aide de dispositifs de fixation est davantage assurée
que si elle était tenue à la main)
• Lorsque vous rangez votre outil, le moteur doit être
coupé et les pièces mobiles complètement arrêtées
• Utilisez un câble de prolongement complètement
déroulé et de bonne qualité d’une capacité de 16 A
• En cas de dysfonctionnement électrique ou mécanique,
mettez directement l’outil hors service et débranchez la
fiche
• SKIL ne peut se porter garant du bon fonctionnement
de cet outil que s’il a été utilisé avec les accessoires
appropriés en vente chez votre distributeur SKIL
• La vitesse admissible des accessoires utilisées doit être
au moins aussi élevée que la vitesse à vide maximale de
l’outil
• Cet outil ne doit pas être utilisé par des personnes de
moins de 16 ans
• Ne travaillez pas de matériaux contenant de
l’amiante (l’amiante est considérée comme étant
cancérigène)
• La poussière de matériaux, tels que la peinture contenant
du plomb, certaines espèces de bois, certains minéraux
et différents métaux, peut être nocive (le contact avec la
poussière ou son inhalation peut provoquer des réactions
allergiques et/ou des maladies respiratoires chez
l’opérateur ou des personnes se trouvant à proximité);
portez un masque antipoussières et travaillez avec un
appareil de dépoussiérage lorsqu’il est possible d’en
connecter un
• Certains types de poussières sont classifiés comme
étant cancérigènes (tels que la poussière de chêne ou de
hêtre), en particulier en combinaison avec des additifs de
traitement du bois; portez un masque antipoussières
et travaillez avec un appareil de dépoussiérage
lorsqu’il est possible d’en connecter un
• Suivez les directives nationales relatives au
dépoussiérage pour les matériaux à travailler
• Si le câble est endommagé ou rompu pendant le travail,
n’y touchez pas, mais débranchez immédiatement la
prise
• N’utilisez jamais d’outil avec un câble endommagé;
faites-le remplacer par un technicien qualifié
• Contrôlez toujours si la tension secteur correspond à la
tension indiquée sur la plaquette signalétique de l’outil
(les outils conçus pour une tension de 230V ou 240V
peuvent également être branchés sur 220V)
• En cas de blocage de la mèche (générant une contre-
réaction violente et dangereuse), éteignez
immédiatement l’outil

12
• Assurez-vous des forces en jeu consécutives au
blocage (spécialement durant le perçage des métaux);
utilisez toujours la poignée auxiliaire J 2et adoptez
une position de travail stable et sûre
• Débranchez toujours l’outil avant tout réglage ou
changement d’accessoire
UTILISATION
• Marche/arrêt 4
• Blocage de l’interrupteur pour marche continue 5
• Réglage de la vitesse pour démarrage doux 6
• Réglage de la vitesse maximum 7
La molette B 2vous permet de régler la vitesse
maximum de lente à rapide
- mettez en marche l’outil
- verrouillez l’interrupteur
- tournez la molette B pour sélectionner la vitesse
maximum
• Inversion du sens de rotation 8
- quand l’outil n’est pas réglé exactement sur la
position gauche/droite, il ne peut être mis en marche
- l’indicateur E fait voir le sens de rotation sélectionné
! inversez uniquement le sens de rotation lorsque
l’outil est à l’arrêt complet
• Perçage normal/vissage à la fonction de perçage de
martelage 9
- l’indicateur G fait voir la fonction de perçage
sélectionnée
! sélectionnez la fonction de perçage uniquement
lorsque l’outil n’est pas sous tension et la fiche
est débranchée
• Changement des embouts 0
- enfoncez l’embout le plus profondément possible
dans le mandrin
! ne pas utilisez des embouts avec une queue
endommagée
• Réglage de la profondeur de perçage !
• Attache-câble @
Pour un rangement facile et pratique
• Tenue et guidage de l’outil #
! lorsque vous travaillez, tenez toujours l’outil par
la(les) zone(s) de couleur grise
- utilisez toujours la poignée auxiliaire J 2(peut
être réglée comme illustré)
- tenez les fentes de ventilation dégagées
- ne pas appuyez trop fortement sur l’outil; laissez
l’outil travailler pour vous
CONSEILS D’UTILISATION
• Pour percer dans le béton ou la maçonnerie, une
pression ferme sur l’outil est requise
• Quand vous perçez des métaux ferreux
- pour faire un gros trou, faites un avant-trou plus petit
- lubrifiez le foret de temps en temps
• Quand vous devez visser une vis près d’une arête de
bois ou à la fin d’une coupe transversale, il est
préférable de faire un avant-trou afin d’éviter de faire
craquer le bois
• Niveau de vibrations
Le niveau de vibrations émises indiqué au dos de ce
manuel d’instruction (signalé par un astérisque) a été
mesuré conformément à l’essai normalisé de la norme
EN 60745; il peut être utilisé pour comparer plusieurs
outils et pour réaliser une évaluation préliminaire de
l’exposition aux vibrations lors de l’utilisation de l’outil
pour les applications mentionnées
- l’utilisation de l’outil dans d’autres applications, ou
avec des accessoires différents ou mal entretenus,
peut considérablement augmenter le niveau
d’exposition
- la mise hors tension de l’outil et sa non-utilisation
pendant qu’il est allumé peuvent considérablement
réduire le niveau d’exposition
! protégez-vous contre les effets des vibrations par
un entretien correct de l’outil et de ses
accessoires, en gardant vos mains chaudes et en
structurant vos schémas de travail
ENTRETIEN / SERVICE APRES-VENTE
• Gardez toujours votre outil et le câble propres
(spécialement les aérations)
! débranchez la fiche avant le nettoyage
• Si, malgré tous les soins apportés à la fabrication et au
contrôle de l’outil, celui ci devait avoir un défaut, la
réparation ne doit être confiée qu’à une station de
service après-vente agréée pour outillage SKIL
- retournez l’outil non démonté avec votre preuve
d’achat au revendeur ou au centre de service après-
vente SKIL le plus proche (les adresses ainsi que la
vue éclatée de l’outil figurent sur
www.skileurope.com)
ENVIRONNEMENT
• Ne jetez pas les outils électriques, les accessoires
et l’emballage dans les ordures ménagères (pour les
pays européens uniquement)
- conformément à la directive européenne 2002/96/EG
relative aux déchets d’équipements électriques ou
électroniques, et à sa transposition dans la législation
nationale, les outils électriques usés doivent être
collectés séparément et faire l’objet d’un recyclage
respectueux de l’environnement
- le symbole $vous le rappellera au moment de la
mise au rebut de l’outil

✎
90

✎
91

92
CE DECLARATION OF CONFORMITY We declare under our sole responsibility that this product is in conformity with the following
standards or standardized documents: EN 60 745, EN 55 014, in accordance with the provisions of the directives 2006/95/EC,
2004/108/EC, 98/37/EC (until Dec. 28, 2009), 2006/42/EC (from Dec. 29, 2009 on).
NOISE/VIBRATION Measured in accordance with EN 60 745 the sound pressure level of this tool is 96 dB(A) and the sound power
level 107 dB(A) (standard deviation: 3 dB), and the vibration ✱m/s2(hand-arm method).
Technical file at: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
CE DÉCLARATION DE CONFORMITÉ Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les
normes ou documents normalisés suivants: EN 60 745, EN 55 014, conforme aux réglementations 2006/95/CE, 2004/108/CE,
98/37/CE (jusqu’au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).
BRUIT/VIBRATION Mesuré selon EN 60 745 le niveau de la pression sonore de cet outil est 96 dB(A) et le niveau de la puissance
sonore 107 dB(A) (déviation standard: 3 dB), et la vibration ✱m/s2(méthode main-bras).
Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
CE KONFORMITÄTSERKLÄRUNG Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder
normativen Dokumenten übereinstimmt: EN 60 745, EN 55 014, gemäß den Bestimmungen der Richtlinien 2006/95/EG,
2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).
GERÄUSCH/VIBRATION Gemessen gemäß EN 60 745 beträgt der Schalldruckpegel dieses Gerätes 96 dB(A) und der
Schalleistungspegel 107 dB(A) (Standard- abweichung: 3 dB), und die Vibration ✱m/s2(Hand-Arm Methode).
Technische Unterlagen bei: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
CE CONFORMITEITSVERKLARING Wij verklaren, dat dit product voldoet aan de volgende normen of normatieve documenten:
EN 60 745, EN 55 014, overeenkomstig de bepalingen van de richtlijnen 2006/95/EG, 2004/108/EG, 98/37/EG (tot 28-12-2009),
2006/42/EG (vanaf 29-12-2009).
GELUID/VIBRATIE Gemeten volgens EN 60 745 bedraagt het geluidsdrukniveau van deze machine 96 dB(A) en het
geluidsvermogen-niveau 107 dB(A) (standaard deviatie: 3 dB), en de vibratie ✱m/s2(hand-arm methode).
Technisch dossier bij: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
CE KONFORMITETSFÖRKLARING Vi intygar och ansvarar för, att denna produkt överensstämmer med följande norm och
dokument: EN 60 745, EN 55 014, enl. bestämmelser och riktlinjema 2006/95/EG, 2004/108/EG, 98/37/EG (till 28.12.2009),
2006/42/EG (from 29.12.2009).
LJUD/VIBRATION Ljudtrycksnivån som uppmätts enligt EN 60 745 är på denna maskin 96 dB(A) och ljudeffektnivån 107 dB(A)
(standard deviation: 3 dB), och vibration ✱m/s2(hand-arm metod).
Teknisk tillverkningsdokumentation finns hos: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
CE KONFORMITETSERKLÆRING Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende
normer eller normative dokumenter: EN 60 745, EN 55 014, i henhold til bestemmelserne i direktiverne 2006/95/EF, 2004/108/EF,
98/37/EF (indtil 28.12.2009), 2006/42/EF (fra 29.12.2009).
STØJ/VIBRATION Måles efter EN 60 745 er lydtrykniveau af dette værktøj 96 dB(A) og lydeffektniveau 107 dB(A) (standard
deviation: 3 dB), og vibrationsniveauet ✱m/s2(hånd-arm metoden).
Teknisk dossier hos: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
CE SAMSVARSERKLÆRING Vi erklærer at det er under vårt ansvar at dette produkt er i samsvar med følgende standarder eller
standard- dokumenter: EN 60 745, EN 55 014, i samsvar med reguleringer 2006/95/EF, 2004/108/EF, 98/37/EF (frem til 28.12.2009),
2006/42/EF (fra 29.12.2009).
STØY/VIBRASJON Målt ifølge EN 60 745 er lydtrykknivået av dette verktøyet 96 dB(A) og lydstyrkenivået 107 dB(A) (standard
deviasjon: 3 dB), og vibrasjonsnivået ✱m/s2(hånd-arm metode).
Tekniske underlag hos: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
CE TODISTUS STANDARDINMUKAISUUDESTA Todistamme täten ja vastaamme yksin siitä, että tämä tuote en allalueteltujen
standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 60 745, EN 55 014, seuraavien sääntöjen mukaisesti
2006/95/EY, 2004/108/EY, 98/37/EY (28.12.2009 asti), 2006/42/EY (29.12.2009 alkaen).
MELU/TÄRINÄ Mitattuna EN 60 745 mukaan työkalun melutaso on 96 dB(A) ja yleensä työkalun äänen voimakkuus on 107 dB(A)
(keskihajonta: 3 dB), ja tärinän voimakkuus ✱m/s2(käsi-käsivarsi metodi).
Tekninen tiedosto kohdasta: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
CE DECLARACION DE CONFORMIDAD Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad
con las normas o documentos normalizados siguientes: EN 60 745, EN 55 014, de acuerdo con las regulaciones 2006/95/CE,
2004/108/CE, 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del 29.12.2009).
RUIDOS/VIBRACIONES Medido según EN 60 745 el nivel de la presión acústica de esta herramienta se eleva a 96 dB(A) y el nivel
de la potencia acústica 107 dB(A) (desviación estándar: 3 dB), y la vibración a ✱m/s2(método brazo-mano).
Expediente técnico en: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
GB
F
D
NL
S
N
FIN
E
08 SKIL Europe BV A. v.d. Kloot
DK

93
08 SKIL Europe BV A. v.d. Kloot
ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ Мы с полной ответственностыо заявляем, что это изделие соответствует следующим
стандартам или станда ртизованным документам: EN 60 745, EN 55 014, в соответсувии с инструкциями 2006/95/EC,
2004/108/EC, 98/37/EC (до 28.12.2009), 2006/42/EC (начиная с 29.12.2009).
ШУМНОСТИ/ВИБРАЦИИ При измерении в соответствии co стандартoм EN 60 745 уровень звукового давления для этого
инструмента составляет 96 дБ (A) и уровeнь звуковой мощности - 107 дБ (A) (стандартное отклонение: 3 dB), и вибрации -
✱м/с2(по методу для рук).
Техническая документация у: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
RU
CE ВІДПОВІДНІСТЬ Ми заявляємо, що відповідність даного продукту наступним стандартам і регулюючим документам
повністю нашою відповідальністю: EN 60 745, EN 55 014, відповідно до положень директив 2006/95/EG, 2004/108/EG,
98/37/EG до 28.12.2009 p.), 2006/42/EG (після 29.12.2009 p.).
ШУМ/ВІБРАЦІЯ Зміряний відповідно до EN 60 745 рівень тиску звуку даного інструменту 96 дБ(А) i потужність звуку
107 дБ(А) (стандартне відхилення: 3 дБ), i вібрація ✱м/с2(ручна методика).
Технічні документи в: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
UA
CE ∆ΗΛΩΣΗ ΣYMBATOTΗΤΑΣ ∆ηλώνουµε υπευθύνως τι το προϊν αυτ είναι κατασκευασµένο σύµφωνα µε τους εξής
κανονισµούς ή κατασκευαστικές συστάσεις: EN 60 745, EN 55 014, κατά τις διατάξεις των κανονισµών της Κοινής Αγοράς
2006/95/EK, 2004/108/EK, 98/37/EK (έως 28.12.2009), 2006/42/EK (απ 29.12.2009).
ΘΟΡYΒΟ/ΚΡΑ∆ΑΣΜΟYΣ Μετρηµένη σύµφωνα µε EN 60 745 η στάθµη ακουστικής πίεσης αυτού του εργαλείου ανέρχεται
σε 96 dB(A) και η στάθµη ηχητικής ισχύoς σε 107 dB(A) (κοινή απκλιση: 3 dB), και ο κραδασµς σε ✱m/s2(µεθοδος
χειρς/βραχίονα).
Τεχνικς φάκελος απ: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
GR
OÂWIADCZENIE ZGODNOÂCI CE Niniejszym oÊwiadczamy ponoszàc osobistà odpowiedzialnoÊç, ˝e produkt wykonany jest
zgodnie z nast´pujàcymi normami i dokumentami normalizujàcymi: EN 60 745, EN 55 014, z godnie z wytycznymi 2006/95/EU,
2004/108/EU, 98/37/EU (do 28.12.2009), 2006/42/EU (od 29.12.2009).
HA¸ASU/WIBRACJE Pomiarów dokonano zgodnie z normà EN 60 745 ciÊnienie akustyczne narz´dzia wynosi 96 dB(A) zaÊ poziom
mocy akustycznej 107 dB(A) (poziom odchylenie: 3 dB), zaÊ wibracje ✱m/s2(metoda d∏oƒ-r´ka).
Dokumentacja techniczna: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
PL
CE DECLARAÇÃO DE CONFIRMIDADE Declaramos sob nossa exclusiva responsabilidade que este producto cumpre as
seguintes normas ou documentos normativos: EN 60 745, EN 55 014, conforme as disposições das directivas 2006/95/CE,
2004/108/CE, 98/37/CE (até 28.12.2009), 2006/42/CE (a partir de 29.12.2009).
RUÍDO/VIBRAÇÕES Medido segundo EN 60 745 o nível de pressão acústica desta ferramenta é 96 dB(A) e o nível de potência
acústica 107 dB(A) (espaço de erro: 3 dB), e a vibração ✱m/s2(método braço-mão).
Processo técnico em: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
P
CE DICHIARAZIONE DI CONFORMITÀ Dichiaramo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è
conforme alle seguenti normative e ai relativi documenti: EN 60 745, EN 55 014 in base alle prescrizioni delle direttive 2006/95/EG,
2004/108/EG, 98/37/EG (fino al 28.12.2009), 2006/42/EG (a partire dal 29.12.2009).
RUMOROSITÀ/VIBRAZIONE Misurato in conformità al EN 60 745 il livello di pressione acustica di questo utensile è 96 dB(A) ed il
livello di potenza acustica 107 dB(A) (deviazione standard: 3 dB), e la vibrazione ✱m/s2(metodo mano-braccio).
Fascicolo tecnico presso: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
I
CE MINÖSÉGI TANUSITVANY Teljes felelösségünk tudatában kijelentjük, hogy jelen termék a következö szabványoknak vagy
kötelezö hatósági elöírásoknak megfelel: EN 60 745, EN 55 014, a 2006/95/EK, 2004/108/EK, 98/37/EK (2009.12.28-ig), 2006/42/EK
(2009.12.29-tŒl kezdve) elöírásoknak megfelelöen.
ZAJ/REZGÉS Az EN 60 745 alapján végzett mérések szerint ezen készülék hangnyomás szintje 96 dB(A) a hangteljesítmény szintje
107 dB(A) (normál eltérés: 3 dB), a rezgésszám ✱m/s2(kézre-ható érték).
A mıszaki dokumentáció a következŒ helyen található: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
H
CE STRVZUJÍCÍ PROHLÅ◊ENÍ Potvrzujeme na odpovπdnost, Ωe tento v¥robek odpovídå nåsledujícím normåm nebo normativním
podkladüm: EN 60 745, EN 55 014, podle ustanovení smπrnic 2006/95/ES, 2004/108/ES, 98/37/ES (do 28.12.2009), 2006/42/ES (od
29.12.2009).
HLUÇNOSTI/VIBRACÍ Mπ®eno podle EN 60 745 çiní tlak hlukové vlny tohoto p®ístroje 96 dB(A) a dávka hluçnosti 107 dB(A)
(standardní odchylka: 3 dB), a vibrací ✱m/s2(metoda ruka-paΩe).
Technická dokumentace u: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
CZ
CE STANDARDIZASYON BEYANI Ye¤ane sorumlu olarak, bu ürünün afla¤ıdaki standartlara veya standart belgelerine uygun
oldu¤unu beyan ederiz: EN 60 745, EN 55 014, yönetmeli¤i hükümleri uyarınca 2006/95/EG, 2004/108/EG, 98/37/EG (28.12.2009
tarihine kadar), 2006/42/EG (29.12.2009 tarihinden itibaren).
GÜRÜLTÜ//T‹TREfiIM Ölçülen EN 60 745 göre ses basıncı bu makinanın seviyesi 96 dB(A) ve çal›flma s›ras›ndaki gürültü 107 dB(A)
(standart sapma: 3 dB), ve titreflim ✱m/s2(el-kol metodu).
Teknik belgelerin bulundu¤u merkez: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
TR

94
08 SKIL Europe BV A. v.d. Kloot
DECLARAØIE DE CONFORMITATE CE Declaråm pe proprie råspundere cå acest product este conform cu urmåtoarele standarde
sau documente standardizate: EN 60 745, EN 55 014, în conformitate cu regulile 2006/95/CE, 2004/108/CE, 98/37/CE (pânå la
28.12.2009), 2006/42/CE (începând cu 29.12.2009).
ZGOMOT/VIBRAØII Måsurat în conformitate cu EN 60 745 nivelul de presiune a sunetului generat de acest instrument este de
96 dB(A) iar nivelul de putere a sunetului 107 dB(A) (abaterea standard: 3 dB), iar nivelul vibraøiilor ✱m/s2(metoda mînå - braø).
Documentaøie tehnicå la: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
RO
CE ДЕKЛАPAЦИЯ ЗA CБOTВETCTBИE Декларираме на изцяло наша отговорност, че това изделие е съобразено със
следните стандарти или стандартизирани документи: EN 60 745, EN 55 014, в съответствие с нормативната уредба на
2006/95/EG, 2004/108/EG, 98/37/EG (до 28.12.2009), 2006/42/EG (от 29.12.2009).
ШУМ/ВИБPAЦИИ Измерено в съответствие с EN 60 745 нивото на звуково налягане на този инструмент е 96 dB(A) а
нивото на звукова мощност е 107 dB(A) (стандартно отклонение: 3 dB), а вибрациите са ✱m/s2(метод ръка-рамо).
Подробни технически описания при: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
BG
CE IZJAVA O USKLA ĐENOSTI Izjavljujemo uz punu odgovornost da je ovaj proizvod usklađen sa slijedeçim normama i
normativnim dokumentima: EN 60 745, EN 55 014, prema odredbama smjernica 2006/95/EG, 2004/108/EG, 98/37/EG (do
28.12.2009), 2006/42/EG (od 29.12.2009).
BUCI/ VIBRACIJAMA Mjereno prema EN 60 745, prag zvuãnog tlaka ovog elektriãnog alata iznosi 96 dB(A) a jakost zvuka
107 dB(A) (standardna devijacija: 3 dB), a vibracija ✱m/s2(postupkom na ‰aci-ruci).
Tehniãka dokumentacija se moÏe dobiti kod: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
HR
CE IZJAVA O USKLA ĐENOSTI Pod punom odgovorno‰çu izjavljujemo da je ovaj proizvod usklađen sa sledeçim standardima ili
standardizovanim dokumentima: EN 60 745, EN 55 014, u skladu sa odredbama smernica 2006/95/EG, 2004/108/EG, 98/37/EG (do
28.12.2009), 2006/42/EG (od 29.12.2009).
BUKA/VIBRACIJE Mereno u skladu sa EN 60 745, nivo pritiska zvuka ovog alata iznosi 96 dB(A), a jaãina zvuka 107 dB(A)
(normalno odstupanje: 3 dB), a vibracija ✱m/s2(mereno metodom na ‰aci-ruci).
Tehniãka dokumentacija kod: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
SRB
IZJAVA O USTREZNOSTI CE Odgovorno izjavljamo, da je ta izdelek v skladu z naslednjimi standardi ali standardnimi dokumenti:
EN 60 745, EN 55 014, v skladu s predpisi navodil 2006/95/ES, 2004/108/ES, 98/37/ES (do 28.12.2009), 2006/42/ES (od 29.12.2009).
HRUP/VIBRACIJA Izmerjeno v skladu s predpisom EN 60 745 je raven zvoãnega pritiska za to orodje 96 dB(A) in jakosti zvoka
107 dB(A) (standarden odmik: 3 dB), in vibracija ✱m/s2 (metoda ‘dlan-roka’).
Tehniãna dokumentacija se nahaja pri: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
SLO
CE VASTAVUSDEKLARATSIOON Kinnitame ainuvastutajana, et see toode vastab järgmistele standarditele või
normdokumentidele: EN 60 745, EN 55 014 vastavalt direktiivide 2006/95/EÜ, 2004/108/EÜ, 98/37/EÜ (kuni 28.12.2009),
2006/42/EÜ (alates 29.12.2009) nõuetele.
MÜRA/VIBRATSIOON Vastavalt kooskõlas normiga EN 60 745 läbi viidud mõõtmistele on antud seadme helirõhk 96 dB(A) ja
helitugevus 107 dB(A) (standardkõrvalekalle: 3 dB), ja vibratsioon ✱m/s2(käe-randme-meetod).
Tehniline toimik saadaval aadressil: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
EST
CE DEKLARÅCIJA PAR ATBILST±BU STANDARTIEM Mïs ar pilnu atbild¥bu pazi¿ojam, ka ‰is izstrÇdÇjums atbilst standartiem vai
standartizÇcijas dokumentiem EN 60 745, EN 55 014 un ir saska¿Ç ar direkt¥vÇm 2006/95/ES, 2004/108/ES, 98/37/ES (l¥dz
28.12.2009) un 2006/42/ES (no 29.12.2009).
TROKSNIS/VIBRÅCIJA Saska¿Ç ar standartu EN 60 745 noteiktais instrumenta rad¥tÇ trok‰¿a ska¿as spiediena l¥menis ir 96 dB(A)
un ska¿as jaudas l¥menis ir 107 dB (A) (pie tipiskÇs izkliedes: 3 dB), un vibrÇcijas intensitÇte ir ✱m/s2(strÇdÇjot rokas reÏ¥mÇ).
TehniskÇ lieta no: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
LV
CE ATITIKTIES DEKLARACIJA Mes atsakingai parei‰kiame, kad ‰is gaminys atitinka tokius standartus ir normatyvinius
dokumentus: EN 60 745, EN 55 014 pagal reglament˜ 2006/95/EB, 2004/108/EB, 98/37/EB (iki 2009-12-28), 2006/42/EB
(nuo 2009-12-29) nuostatas.
TRIUK·MINGUMAS/VIBRACIJA ·io prietaiso triuk‰mingumas buvo i‰matuotas pagal EN 60 745 reikalavimus keliamo triuk‰mo
garso slògio lygis siekia 96 dB(A) ir akustinio galingumo lygis 107 dB(A) (standartinis nuokrypis: 3 dB), ir vibracijos pagreitis rankos
pla‰takos srityje tipiniu atveju yra maÏesnis, kaip ✱m/s2.
Techninò byla laikoma: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
LT
CE PREHLÁSENIE O ZHODE Vÿhradne na na√u vlastnú zodpovednos† prehlasujeme, Ωe tento vÿrobok zodpovedá nasledujúcim
normám alebo normovanÿm dokumentom: EN 60 745, EN 55 014, v súlade s predpismi 2006/95/EG, 2004/108/EG, 98/37/EG (do
28.12.2009), 2006/42/EG (od 29.12.2009).
HLUKU/VIBRÁCIÁCH Merané pod¬a EN 60 745 je úroveµ akustického tlaku tohto nástroja 96 dB(A) a úroveµ akustického vÿkonu je
107 dB(A) (√tandardná odch¥lka: 3 dB), a vibrácie sú ✱m/s2(metóda ruka - paΩa).
Súbor technickej dokumentácie sa nachádzajú na adrese: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
SK

95
123
When drilling in metal When impact drilling in concrete Uncertainty (K)
Pendant le perçage du métal Pendant le perçage de percussion du béton Incertitude (K)
Beim Bohren in Metall Beim Schlagbohren in Beton Unsicherheit (K)
Bij het boren in metaal Bij het klopboren in beton Onzekerheid (K)
För borrning i metall För slagborrning i betong Onoggrannhet (K)
Ved boring i metal Ved slagboring i beton Usikkerhed (K)
Ved boring i metall Ved slagboring i betong Usikkerhet (K)
Metalliin porattaessa Betoniin iskuporattaessa Epävarmuus (K)
Al taladrar en metal Al taladrar con percusión en hormigón Incertidumbre (K)
Ao perfurar en metal Ao perfurar com percussão em betão Incerteza (K)
Nella foratura nel metallo Nella foratura a percussione nel cemento Incertezza (K)
Fém fúrásakor Beton ütvefúrásakor Szórás (K)
Pfii vrtání do kovu Pfii vrtání do betonu s pfiíklepem Nepfiesnost (K)
Metalde delerken Betonde darbeli delerken Tolerans (K)
Podczas wiercenia w metalie Podczas wiercenia udarowego w betonie B∏àd pomiaru (K)
Пpи свеpлении в металле Пpи свеpлении с ударом в бетоне Недостоверность (K)
При свердлінні в металі При свердлінні з ударом в бетоні Похибка (K)
Oταν τρυπάτε σε µέταλλo Oταν τρυπάτε µε κρούση σε µπετν Ανασφάλεια (K)
Când gåuriøi în metal Când gåuriøi cu percuøie în beton Incertitudine (K)
Пpи пpобиване в метал Пpи удаpно пpобиване в бетон Неопределеност (K)
Pri v⁄taní do kovu Pri v⁄taní do betónu s príklepom NepresnosÈ (K)
Kod bu‰enja u metalu Kod udarnog bu‰enja u betonu Nesigurnost (K)
Pri bu‰enju metala Pri udarnom bu‰enju betona Nesigurnost (K)
Pri vrtanju v kovino Pri udarnem vrtanju v beton Netoãnost (K)
Metalli puurimisel Betooni löökpuurimisel Mõõtemääramatus (K)
Veicot urb‰anu metÇlÇ Veicot triecienurb‰anu betonÇ Izkliede (K)
Gr´Ïdami metalo Gr´Ïiant betonà smginiu reÏimu Paklaida (K)
LT
LV
EST
SLO
SRB
HR
SK
BG
RO
GR
UA
RU
PL
TR
CZ
H
I
P
E
FIN
N
DK
S
NL
D
F
GB
✱
6910/6911
18,5 m/s2
217,4 m/s2
31,5 m/s2
