Hammer

1741 (F0151741..)

SKIL Europe BV - Konijnenberg 60 06/11 2610Z01883

4825 BD Breda - The Netherlands















1741

3 4

Watt

600

ʿƓˁÃ¿

ʽʾƯʿʽʽˀ

0-1300/min

ʾ˅ÅÅ

30 mm

ʽƘ˄ʾ˂ʽÈƯÅÁÆ

13 mm

RUBBER

ʿˀʽ

ʿˁʽ

1.5 J power

✱

VARIABLE

SPEED

FWD REV

A A

PLASTICS

MIN MAX

! @



Hammer 1741

INTRODUCTION

• This tool is intended for impact drilling in concrete, brick

and stone; for drilling in wood, metal and plastic as well

as for screwdriving specic accessories should be used

• The hammering system in this tool outperforms any

traditional ratcheting drill when drilling in concrete

• This tool is designed for use in combination with all

standard SDS+ accessories

• Read and save this instruction manual 3

TECHNICAL SPECIFICATIONS 1

✱) Impact energy per stroke according to EPTA-Procedure

05/2009 (value not available yet)

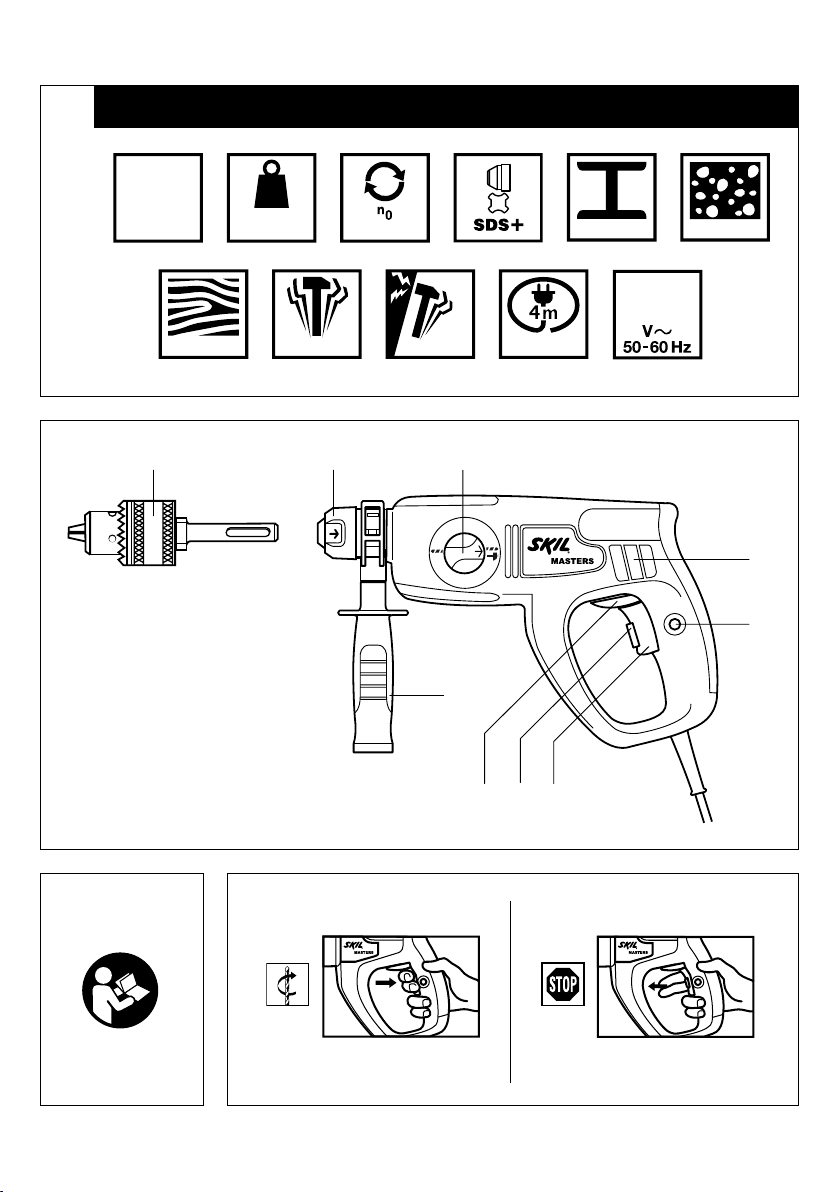

TOOL ELEMENTS 2

A Switch for on/o and speed control

B Wheel for maximum speed control

C Button for switch locking

D Lever for changing direction of rotation

E Switch for selecting operating mode

F Locking sleeve

G Auxiliary handle

H Adapter + 13 mm chuck

J Ventilation slots

SAFETY

GENERAL SAFETY INSTRUCTIONS

WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and instructions

may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future

reference. The term “power tool” in the warnings refers to

your mains-operated (corded) power tool or battery-

operated (cordless) power tool.

1) WORK AREA SAFETY

a) Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Power tools create sparks which

may ignite the dust or fumes.

c) Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose control.

2) ELECTRICAL SAFETY

a) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter

plugs with earthed (grounded) power tools.

Unmodied plugs and matching outlets will reduce risk of

electric shock.

b) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving

parts. Damaged or entangled cords increase the risk of

electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a

cord suitable for outdoor use reduces the risk of

electric shock.

f) If operating a power tool in a damp location is

unavoidable, use an earth leakage circuit breaker.

Use of an earth leakage circuit breaker reduces the risk

of electric shock.

3) PERSONAL SAFETY

a) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not

use a power tool while you are tired or under the

influence of drugs, alcohol or medication. A moment

of inattention while operating power tools may result in

serious personal injury.

b) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personal injuries.

c) Prevent unintentional starting. Ensure the switch is

in the off-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on the

switch or energising power tools that have the switch on

invites accidents.

d) Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in

personal injury.

e) Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool

in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

g) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection

can reduce dust-related hazards.

4) POWER TOOL USE AND CARE

a) Do not force the power tool. Use the correct power

tool for your application. The correct power tool will do

the job better and safer at the rate for which it

was designed.

b) Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or

the battery pack from the power tool before making

any adjustments, changing accessories, or storing

power tools. Such preventive safety measures reduce

the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power

tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any

other condition that may affect the power tool’s

operation. If damaged, have the power tool repaired

before use. Many accidents are caused by poorly

maintained power tools.

f) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less

likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc., in

accordance with these instructions, taking into

account the working conditions and the work to be

performed. Use of the power tool for operations dierent

from those intended could result in a hazardous situation.

5) SERVICE

a) Have your power tool serviced by a qualified repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

SAFETY INSTRUCTIONS FOR HAMMERS

GENERAL

• Always check that the supply voltage is the same as the

voltage indicated on the nameplate of the tool (tools with

a rating of 230V or 240V can also be connected to a

220V supply)

• This tool should not be used by people under the age of

16 years

• Do not work materials containing asbestos (asbestos

is considered carcinogenic)

• Never use the tool when cord is damaged; have it

replaced by a qualied person

• Always disconnect plug from power source before

making any adjustment or changing any accessory

ACCESSORIES

• SKIL can assure awless functioning of the tool only

when the correct accessories are used which can be

obtained from your SKIL dealer

• Use only accessories with an allowable speed matching

at least the highest no-load speed of the tool

BEFORE USE

• Use completely unrolled and safe extension cords with a

capacity of 16 Amps (U.K. 13 Amps)

• Avoid damage that can be caused by screws, nails and

other elements in your workpiece; remove them before

you start working

• Secure the workpiece (a workpiece clamped with clamping

devices or in a vice is held more securely than by hand)

• Use suitable detectors to find hidden utility lines or call

the local utility company for assistance (contact with

electric lines can lead to re or electrical shock; damaging a

gas line can result in an explosion; penetrating a water pipe

will cause property damage or an electrical shock)

• Dust from material such as paint containing lead, some

wood species, minerals and metal may be harmful

(contact with or inhalation of the dust may cause allergic

reactions and/or respiratory diseases to the operator or

bystanders); wear a dust mask and work with a dust

extraction device when connectable

• Certain kinds of dust are classied as carcinogenic (such

as oak and beech dust) especially in conjunction with

additives for wood conditioning; wear a dust mask and

work with a dust extraction device when connectable

• Follow the dust-related national requirements for the

materials you want to work with

DURING USE

• Wear ear protectors (exposure to noise can cause

hearing loss)

• Use auxiliary handle(s), if supplied with the tool

(loss of control can cause personal injury)

• Hold power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory may contact hidden wiring or its own

cord (a cutting accessory contacting a “live” wire may

make exposed metal parts of the power tool “live” and

could give the operator an electric shock)

• Always keep the cord away from moving parts of the tool

• In case of electrical or mechanical malfunction,

immediately switch o the tool and disconnect the plug

• If the cord is damaged or cut through while working, do

not touch the cord, but immediately disconnect the plug

• If the drill bit becomes unexpectedly jammed (causing a

sudden, dangerous reaction), immediately switch o the tool

• Be aware of the forces that occur as a result of jamming

(especially when drilling metals); always use auxiliary

handle G 2 and take a secure stance

AFTER USE

• When you put away the tool, switch o the motor and

ensure that all moving parts have come to a

complete standstill

WHEN CONNECTING NEW 3-PIN PLUG (U.K. ONLY):

• Do not connect the blue (= neutral) or brown (= live) wire

in the cord of this tool to the earth terminal of the plug

• If for any reason the old plug is cut o the cord of this tool,

it must be disposed of safely and not left unattended

USE

• On/o 4

• Switch locking for continuous use 5

• Speed control for smooth starting 6

• Maximum speed control 7

With wheel B 2 the maximum speed can be adjusted

steplessly from minimum to maximum

• Changing direction of rotation 8

- when not properly set in left/right position, switch A

cannot be activated

- the tool functions at limited speed when set for left rotation

! change direction of rotation only when tool is at a

complete standstill

• Selecting operating mode 9

1 = normal drilling/screwdriving

2 = impact drilling

! select operating mode only when tool is switched

off and plug is disconnected

- the hammer mechanism is activated by applying a

slight pressure on the tool when the drill bit is in

contact with the workpiece

- best impact drilling results can be obtained by only a

slight pressure on the tool needed to keep the

automatic clutch engaged; drilling performance will not

improve by applying more pressure on the tool

• Normal drilling/screwdriving 0

For drilling in wood, metal and plastic as well as for

screwdriving use adapter H 2

- clean and lightly lubricate adapter before insertion

- pull back locking sleeve F 2 and insert adapter in

SDS+ chuck while turning and pushing it until it

engages; the adapter locks in position automatically

- pull adapter to check whether is it locked correctly

- set switch E 2 to normal drilling (only activate when

tool is switched off and plug is disconnected)

• Changing bits !

! clean and lightly lubricate the SDS+ accessory

before insertion

- pull back locking sleeve F and insert accessory in

SDS+ chuck while turning and pushing it until it

engages; the accessory locks in position automatically

- pull accessory to check that it is locked correctly

- remove accessory by pulling back locking sleeve F

! the SDS+ accessory requires freedom of

movement which causes eccentricity when tool is

off-load; however, the accessory automatically

centres itself during operation without affecting

drilling precision

! do not use bits with a damaged shank

! only use sharp bits

• Safety clutch

If the accessory gets jammed, the drive to the spindle is

interrupted (causing a rattling noise)

- immediately switch o tool

- remove the jammed accessory

- switch on tool again

• Adjusting drilling depth @

• Holding and guiding the tool #

! while working, always hold the tool at the

grey-coloured grip area(s)

- always use auxiliary handle G (can be adjusted

as illustrated)

- keep the ventilation slots uncovered

- do not apply too much pressure on the tool; let the tool

do the work for you

APPLICATION ADVICE

• When drilling ferrous metals

- pre-drill a smaller hole, when a large hole is required

- lubricate drill bit occasionally with oil

• When turning in a screw at/near the cross cut end or an

edge of wood, pre-drill a hole in order to avoid cracking

of the wood

MAINTENANCE / SERVICE

• Always keep tool and cord clean (especially ventilation

slots J 2)

! disconnect the plug before cleaning

• If the tool should fail despite the care taken in

manufacturing and testing procedures, repair should be

carried out by an after-sales service centre for

SKIL power tools

- send the tool undismantled together with proof of

purchase to your dealer or the nearest SKIL service

station (addresses as well as the service diagram of

the tool are listed on www.skilmasters.com)

ENVIRONMENT

• Do not dispose of electric tools, accessories and

packaging together with household waste material

(only for EU countries)

- in observance of European Directive 2002/96/EC on

waste of electric and electronic equipment and its

implementation in accordance with national law,

electric tools that have reached the end of their life

must be collected separately and returned to an

environmentally compatible recycling facility

- symbol $ will remind you of this when the need for

disposing occurs

DECLARATION OF CONFORMITY

• We declare under our sole responsibility that this product

is in conformity with the following standards or

standardized documents: EN 60745, EN 61000,

EN 55014, in accordance with the provisions of the

directives 2006/95/EC, 2004/108/EC, 2006/42/EC

• Technical file at: SKIL Europe BV (PT-SEU/PJE),

4825 BD Breda, NL

ÊÆÇÎ¹Æ¼½ÊÄÇÇÌ

Á»½Ê½ËÁ¼½ÆÌ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

¹ÆÊÇÅÅ½Ä½Æ

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

15.06.2011

NOISE/VIBRATION

• Measured in accordance with EN 60745 the sound

pressure level of this tool is 91 dB(A) and the sound

power level 102 dB(A) (standard deviation: 3 dB), and the

vibration ✱(hand-arm method; uncertainty K = 1.5 m/s²)

✱when impact drilling in concrete 15.5 m/s²

• The vibration emission level has been measured in

accordance with a standardised test given in EN 60745; it

may be used to compare one tool with another and as a

preliminary assessment of exposure to vibration when

using the tool for the applications mentioned

- using the tool for dierent applications, or with dierent

or poorly maintainted accessories, may signicantly

increase the exposure level

- the times when the tool is switched o or when it is

running but not actually doing the job, may signicantly

reduce the exposure level

! protect yourself against the effects of vibration

by maintaining the tool and its accessories,

keeping your hands warm, and organizing your

work patterns



Perforateur 1741

INTRODUCTION

• L’outil est conçu pour le perçage de percussion dans le

béton, la brique et dans la pierre naturelle; pour le

perçage dans le bois, le métal et les matières plastiques

ainsi que pour le vissage il est nécessaire d’utiliser des

accessoires spéciques

• Le système de percussion de cet outil surpasse

largement la performance des perceuses à percussion

traditionelles lorsqu’il est utilisé dans le béton

• Cet outil convient parfaitement pour une utilisation avec

tous les accessoires SDS+ standards

• Lisez et conservez ce manuel d’instruction 3

SPECIFICATIONS TECHNIQUES 1

✱) Puissance de frappe individuelle suivant EPTA-

Procedure 05/2009 (valeur non disponible encore)

ELEMENTS DE L’OUTIL 2

A Interrupteur de marche/arrêt et réglage de vitesse

B Molette de réglage de la vitesse maximum

C Bouton de blocage de l’interrupteur

D Levier pour inverser le sens de rotation

E Commutateur pour sélectionner le mode de fonctionnement

F Douille de verrouillage

G Poignée auxiliaire

H Adaptateur + mandrin de 13 mm

J Fentes de ventilation

SECURITE

INSTRUCTIONS GENERALES DE SECURITE

ATTENTION! Lisez tous les avertissements de

sécurité et toutes les instructions. Ne pas suivre les

avertissements et instructions peut entraîner un choc

électrique, un incendie et/ou de graves blessures sur les

personnes. Conservez tous les avertissements et

toutes les instructions pour pouvoir s’y reporter

ultérieurement. La notion d’”outil électroportatif” dans les

avertissements se rapporte à des outils électriques

raccordés au secteur (avec câble de raccordement) et à

des outils électriques à batterie (sans câble

de raccordement).

1) SECURITE DE LA ZONE DE TRAVAIL

a) Maintenez l’endroit de travail propre et bien éclairé.

Un lieu de travail en désordre ou mal éclairé augmente le

risque d’accidents.

b) N’utilisez pas l’appareil dans un environnement

présentant des risques d’explosion et où se trouvent

des liquides, des gaz ou poussières inflammables.

Les outils électroportatifs génèrent des étincelles risquant

d’enammer les poussières ou les vapeurs.

c) Tenez les enfants et autres personnes éloignés durant

l’utilisation de l’outil électroportatif. En cas d’inattention

vous risquez de perdre le contrôle sur l’appareil.

2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE

a) La fiche de secteur de l’outil électroportatif doit être

appropriée à la prise de courant. Ne modifiez en

aucun cas la fiche. N’utilisez pas de fiches

d’adaptateur avec des appareils avec mise à la

terre. Les ches non modiées et les prises de courant

appropriées réduisent le risque de choc électrique.

b) Evitez le contact physique avec des surfaces mises

à la terre telles que tuyaux, radiateurs, fours et

réfrigérateurs. Il y a un risque élevé de choc électrique

au cas où votre corps serait relié à la terre.

c) N’exposez pas l’outil électroportatif à la pluie ou à

l’humidité. La pénétration d’eau dans un outil

électroportatif augmente le risque d’un choc électrique.

d) N’utilisez pas le câble à d’autres fins que celles

prévues, n’utilisez pas le câble pour porter l’appareil

ou pour l’accrocher ou encore pour le débrancher

de la prise de courant. Maintenez le câble éloigné

des sources de chaleur, des parties grasses, des

bords tranchants ou des parties de l’appareil en

rotation. Un câble endommagé ou torsadé augmente le

risque d’un choc électrique.

e) Au cas où vous utiliseriez l’outil électroportatif à

l’extérieur, utilisez une rallonge autorisée

homologuée pour les applications extérieures.

L’utilisation d’une rallonge électrique homologuée

pour les applications extérieures réduit le risque

d’un choc électrique.

f) Si l’usage d’un outil dans un emplacement humide

est inévitable, utilisez un disjoncteur de fuite à la

terre. L’utilisation d’un disjoncteur de fuite à la terre réduit

le risque de choc électrique.

3) SECURITE DES PERSONNES

a) Restez vigilant, surveillez ce que vous faites. Faites

preuve de bon sens en utilisant l’outil

électroportatif. N’utilisez pas l’appareil lorsque vous

êtes fatigué ou après avoir consommé de l’alcool,

des drogues ou avoir pris des médicaments. Un

moment d’inattention lors de l’utilisation de l’appareil peut

entraîner de graves blessures sur les personnes.

b) Portez des équipements de protection. Portez

toujours des lunettes de protection. Le fait de porter

des équipements de protection personnels tels que

masque anti-poussières, chaussures de sécurité

antidérapantes, casque de protection ou protection

acoustique suivant le travail à eectuer, réduit le risque

de blessures.

c) Evitez tout démarrage intempestif. S’assurez que

l’interrupteur est en position arrêt avant de brancher

l’outil au secteur et/ou au bloc de batteries, de le

ramasser ou de le porter. Porter les outils en ayant le

doigt sur l’interrupteur ou brancher des outils dont

l’interrupteur est en position marche est

source d’accidents.

d) Enlevez tout outil de réglage ou toute clé avant de

mettre l’appareil en fonctionnement. Une clé ou un

outil se trouvant sur une partie en rotation peut causer

des blessures.

e) Ne surestimez pas vos capacités. Veillez à garder

toujours une position stable et équilibrée. Ceci vous

permet de mieux contrôler l’appareil dans des

situations inattendues.

f) Portez des vêtements appropriés. Ne portez pas de

vêtements amples ni de bijoux. Maintenez cheveux,

vêtements et gants éloignés des parties de

l’appareil en rotation. Des vêtements amples, des

bijoux ou des cheveux longs peuvent être happés par

des pièces en mouvement.

g) Si des dispositifs servant à aspirer ou à recueillir les

poussières doivent être utilisés, vérifiez que ceux-ci

soient effectivement raccordés et qu’ils sont

correctement utilisés. L’utilisation des collecteurs de

poussière réduit les dangers dus aux poussières.

4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL

ELECTROPORTATIF

a) Ne surchargez pas l’appareil. Utilisez l’outil

électroportatif approprié au travail à effectuer.

Avec l’outil électroportatif approprié, vous travaillerez

mieux et avec plus de sécurité à la vitesse pour laquelle

il est prévu.

b) N’utilisez pas un outil électroportatif dont

l’interrupteur est défectueux. Un outil électroportatif

qui ne peut plus être mis en ou hors fonctionnement est

dangereux et doit être réparé.

c) Débranchez la fiche de la source d’alimentation en

courant et/ou le bloc de batteries de l’outil avant

tout réglage, changement d’accessoires ou avant de

ranger l’outil. Cette mesure de précaution empêche une

mise en fonctionnement par mégarde.

d) Gardez les outils électroportatifs non utilisés hors

de portée des enfants. Ne permettez pas l’utilisation

de l’appareil à des personnes qui ne se sont pas

familiarisées avec celui-ci ou qui n’ont pas lu ces

instructions. Les outils électroportatifs sont dangereux

lorsqu’ils sont utilisés par des personnes non initiées.

e) Prenez soin des outils électroportatifs. Vérifiez que

les parties en mouvement fonctionnent

correctement et qu’elles ne soient pas coincées, et

contrôlez si des parties sont cassées ou

endommagées de telle sorte que le bon

fonctionnement de l’appareil s’en trouve entravé.

Faites réparer les parties endommagées avant

d’utiliser l’appareil. De nombreux accidents sont dus à

des outils électroportatifs mal entretenus.

f) Maintenez les outils de coupe aiguisés et propres.

Des outils soigneusement entretenus avec des bords

tranchants bien aiguisés se coincent moins souvent et

peuvent être guidés plus facilement.

g) Utilisez les outils électroportatifs, les accessoires,

les outils à monter etc. conformément à ces

instructions. Tenez compte également des

conditions de travail et du travail à effectuer.

L’utilisation des outils électroportatifs à d’autres ns que

celles prévues peut entraîner des

situations dangereuses.

5) SERVICE

a) Ne faites réparer votre outil électroportatif que par

un personnel qualifié et seulement avec des pièces

de rechange d’origine. Ceci permet d’assurer la

sécurité de l’appareil.

INSTRUCTIONS DE SECURITE POUR PERFORATEURS

GENERALITES

• Contrôlez toujours si la tension secteur correspond à la

tension indiquée sur la plaquette signalétique de l’outil

(les outils conçus pour une tension de 230V ou 240V

peuvent également être branchés sur 220V)

• Cet outil ne doit pas être utilisé par des personnes de

moins de 16 ans

• Ne travaillez pas de matériaux contenant de

l’amiante (l’amiante est considérée comme

étant cancérigène)

• N’utilisez jamais d’outil avec un câble endommagé;

faites-le remplacer par un technicien qualié

• Débranchez toujours l’outil avant tout réglage ou

changement d’accessoire

ACCESSOIRES

• SKIL ne peut se porter garant du bon fonctionnement de

cet outil que s’il a été utilisé avec les accessoires

appropriés en vente chez votre distributeur SKIL

• La vitesse admissible des accessoires utilisées doit être

au moins aussi élevée que la vitesse à vide maximale

de l’outil

AVANT L’USAGE

• Utilisez un câble de prolongement complètement déroulé

et de bonne qualité d’une capacité de 16 A

• Faites attention aux vis, clous ou autres éléments qui

pourraient se trouver dans la pièce à travailler et qui

risqueraient d’endommager très fortement votre outil;

enlevez-les avant de commencer le travail

• Fixez solidement la pièce à travailler (une pièce xée

à l’aide de dispositifs de xation est davantage assurée

que si elle était tenue à la main)

• Utilisez des détecteurs appropriés afin de localiser

la présence de conduites électriques ou bien

s’adresser à la société locale de distribution (un

contact avec des lignes électriques peut provoquer un

incendie et une décharge électrique; le fait

d’endommager une conduite de gaz peut entraîner une

explosion; le fait d’endommager une conduite d’eau peut

entraîner des dégâts matériels ou causer une

décharge électrique)

• La poussière de matériaux, tels que la peinture contenant

du plomb, certaines espèces de bois, certains minéraux

et diérents métaux, peut être nocive (le contact avec la

poussière ou son inhalation peut provoquer des réactions

allergiques et/ou des maladies respiratoires chez

l’opérateur ou des personnes se trouvant à proximité);

portez un masque antipoussières et travaillez avec

un appareil de dépoussiérage lorsqu’il est possible

d’en connecter un

• Certains types de poussières sont classiés comme

étant cancérigènes (tels que la poussière de chêne ou de

hêtre), en particulier en combinaison avec des additifs de

traitement du bois; portez un masque antipoussières

et travaillez avec un appareil de dépoussiérage

lorsqu’il est possible d’en connecter un

• Suivez les directives nationales relatives au

dépoussiérage pour les matériaux à travailler

PENDANT L’USAGE

• Portez des protections auditives (l’exposition aux

bruits peut provoquer une perte de l’audition)

• Utilisez la(les) poignée(s) auxiliaire(s) fournie(s)

avec l’outil (la perte de contrôle peut provoquer

des blessures)

• Tenez l’outil par les surfaces de préhension isolées,

lors de la réalisation d’une opération au cours de

laquelle l’accessoire de coupe peut entrer en

contact avec un câblage non apparent ou son

propre câble d’alimentation (le contact avec un l sous

tension peut également mettre sous tension les parties

métalliques de l’outil électrique et provoquer un choc

électrique sur l’opérateur)

• Tenez toujours le câble éloigné des parties mobiles de l΄outil

• En cas de dysfonctionnement électrique ou mécanique,

mettez directement l’outil hors service et débranchez

la che

• Si le câble est endommagé ou rompu pendant le travail,

n’y touchez pas, mais débranchez immédiatement la prise

• En cas de blocage de la mèche (générant une

contre-réaction violente et dangereuse), éteignez

immédiatement l’outil

• Assurez-vous des forces en jeu consécutives au blocage

(spécialement durant le perçage des métaux); utilisez

toujours la poignée auxiliaire G 2 et adoptez une

position de travail stable et sûre

APRES L’USAGE

• Lorsque vous rangez votre outil, le moteur doit être coupé

et les pièces mobiles complètement arrêtées

UTILISATION

• Marche/arrêt 4

• Blocage de l’interrupteur pour marche continue 5

• Réglage de la vitesse pour démarrage doux 6

• Réglage de la vitesse maximum 7

La molette B 2 vous permet de régler sans paliers la

vitesse maximum de minimum au maximum

• Inversion du sens de rotation 8

- quand l’outil n’est pas réglé exactement sur la position

gauche/droite, il ne peut être mis en marche

- l’outil fonctionne à une vitesse réduite lorsqu’il est

réglé pour la rotation à gauche

! inversez uniquement le sens de rotation lorsque

l’outil est à l’arrêt complet

• Sélection du mode de fonctionnement 9

1 = perçage normal/vissage

2 = perçage de percussion

! sélectionnez le mode de fonctionnement

uniquement lorsque l’outil n’est pas sous tension

et la fiche est débranchée

- le mécanisme de percussion est déclenché par une

légère pression sur l’outil lorsque la mèche est en

contact avec le matériau à travailler

- de performants résultats de perçage de percussion ne

sont obtenus que par une légère pression sur l’outil,

ce qui permet de conserver l’embrayage automatique;

une pression plus important n’accroît en aucun cas les

performances de perçage

• Perçage normal/vissage 0

Pour le perçage dans le bois, le métal et les matières

plastiques ainsi que pour le vissage utilisez l’adaptateur H 2

- nettoyez l’adaptateur avant l’emploi et le

graissez légèrement

- tirez sur la douille de verrouillage F 2 et insérez

l'adaptateur dans le mandrin SDS+ tout en l'enfonçant

en tournant jusqu'à ce qu'il s'enclanche; l’adaptateur

se bloque de lui-même

- tirez sur l’adaptateur pour contrôler qu’il est bien bloqué

- selectionnez la fonction perçage normal avec

l’interrupteur E 2 (uniquement lorsque l’outil n’est

pas sous tension et la fiche est débranchée)

• Changement des embouts !

! nettoyez l’accessoire SDS+ avant l’emploi et le

graissez légèrement

- tirez sur la douille de verrouillage F et insérez

l’accessoire dans le mandrin SDS+ tout en l’enfonçant

en tournant jusqu’à ce qu’il s’enclanche; l’accessoire

se bloque de lui-même

- tirez sur l’accessoire pour contrôler qu’il est bien bloqué

- retirez l’accessoire en tirant sur la douille de verrouillage F

! l’accessoire SDS+ doit rester mobile ce qui

entraîne un effet visuel excentrique lorsque l’outil

est en marche; cependant, le centrage de

l’accessoire se fait automatiquement durant

l’opération sans que la précision du perçage

ne soit affectée

! ne pas utilisez des embouts avec une

queue endommagée

! utilisez seulement des embouts bien affûtés

• Embrayage de sécurité

En cas de blocage de l’accessoire, l’entraînement de

l’arbre est interrompu (générant un bruit de crécelle)

- débranchez immédiatement l’outil

- retirez l’accessoire bloqué

- remettez en marche l’outil

• Réglage de la profondeur de perçage @

• Tenue et guidage de l’outil #

! lorsque vous travaillez, tenez toujours l’outil par

la(les) zone(s) de couleur grise

- utilisez toujours la poignée auxiliaire G

(peut être réglée comme illustré)

- tenez les fentes de ventilation dégagées

- ne pas appuyez trop fortement sur l’outil; laissez l’outil

travailler pour vous

CONSEILS D’UTILISATION

• Quand vous perçez des métaux ferreux

- pour faire un gros trou, faites un avant-trou plus petit

- lubriez le foret de temps en temps

• Quand vous devez visser une vis près d’une arête de

bois ou à la n d’une coupe transversale, il est préférable

de faire un avant-trou an d’éviter de faire craquer le bois

ENTRETIEN / SERVICE APRES-VENTE

• Gardez toujours votre outil et le câble propres

(spécialement les aérations J 2)

! débranchez la fiche avant le nettoyage

• Si, malgré tous les soins apportés à la fabrication et au

contrôle de l’outil, celui ci devait avoir un défaut, la

réparation ne doit être conée qu’à une station de service

après-vente agréée pour outillage SKIL

- retournez l’outil non démonté avec votre preuve

d’achat au revendeur ou au centre de service

après-vente SKIL le plus proche (les adresses ainsi

que la vue éclatée de l’outil gurent

sur www.skilmasters.com)

ENVIRONNEMENT

• Ne jetez pas les outils électriques, les accessoires

et l’emballage dans les ordures ménagères (pour les

pays européens uniquement)

- conformément à la directive européenne 2002/96/EG

relative aux déchets d’équipements électriques ou

électroniques, et à sa transposition dans la législation

nationale, les outils électriques usés doivent être

collectés séparément et faire l’objet d’un recyclage

respectueux de l’environnement

- le symbole $ vous le rappellera au moment de la mise

au rebut de l'outil

DÉCLARATION DE CONFORMITE

• Nous déclarons sous notre propre responsabilité que ce

produit est en conformité avec les normes ou documents

normalisés suivants: EN 60745, EN 61000, EN 55014,

conforme aux réglementations 2006/95/CE,

2004/108/CE, 2006/42/CE

• Dossier technique auprès de: SKIL Europe BV

(PT-SEU/PJE), 4825 BD Breda, NL

ÊÆÇÎ¹Æ¼½ÊÄÇÇÌ

Á»½Ê½ËÁ¼½ÆÌ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

¹ÆÊÇÅÅ½Ä½Æ

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

15.06.2011

BRUIT/VIBRATION

• Mesuré selon EN 60745 le niveau de la pression sonore

de cet outil est 91 dB(A) et le niveau de la puissance

sonore 102 dB(A) (déviation standard: 3 dB), et la

vibration ✱(méthode main-bras; incertitude K = 1,5 m/s²)

✱pendant le perçage de percussion du béton 15,5 m/s²

• Le niveau de vibrations émises a été mesuré

conformément à l’essai normalisé de la norme EN 60745;

il peut être utilisé pour comparer plusieurs outils et pour

réaliser une évaluation préliminaire de l’exposition aux

vibrations lors de l’utilisation de l’outil pour les

applications mentionnées

- l’utilisation de l’outil dans d’autres applications, ou

avec des accessoires diérents ou mal entretenus,

peut considérablement augmenter le

niveau d’exposition

- la mise hors tension de l’outil et sa non-utilisation

pendant qu’il est allumé peuvent considérablement

réduire le niveau d’exposition

! protégez-vous contre les effets des vibrations

par un entretien correct de l’outil et de ses

accessoires, en gardant vos mains chaudes

et en structurant vos schémas de travail



Bohrhammer 1741

EINLEITUNG

• Das Werkzeug ist bestimmt zum Schlagbohren in Beton,

Ziegel und Stein; zum Bohren in Holz, Metall und

Kunststo sowie für Schraubarbeiten sollte spezisches

Zubehör verwendet werden

• Das Schlagbohr-System bei diesem Werkzeug übertrit bei

weitem alle Schlagbohrmaschinen beim Bohren in Beton

• Dieses Werkzeug erlaubt den Gebrauch jedes normalen

SDS+ Zubehörs

• Bitte diese Bedienungsanleitung sorgfältig lesen und

aufbewahren 3

TECHNISCHE DATEN 1

✱) Einzelschlagstärke entsprechend EPTA-Procedure

05/2009 (Wert noch nicht verfügbar)

WERKZEUGKOMPONENTEN 2

A Schalter zum Ein-Aus-Schalten und zur Drehzahlregelung

B Rad zur Maximalgeschwindigkeits-Kontrolle

C Knopf zum Feststellen des Schalters

D Hebel zum Umschalten der Drehrichtung

E Schalter zum Wählen der Betriebsart

F Verriegelungshülse

G Zusatzgri

H Adapter + 13 mm Bohrfutter

J Lüftungsschlitze

SICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE

ACHTUNG! Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verletzungen

verursachen. Bewahren Sie alle Sicherheitshinweise

und Anweisungen für die Zukunft auf. Der in den

Sicherheitshinweisen verwendete Begriff “Elektrowerkzeug”

bezieht sich auf netzbetriebene Elektrowerkzeuge (mit

Netzkabel) und auf akkubetriebene Elektrowerkzeuge

(ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut

beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Gerät nicht in

explosionsgefährdeter Umgebung, in der sich

brennbare Flüssigkeiten, Gase oder Stäube

befinden. Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während

der Benutzung des Elektrowerkzeugs fern. Bei

Ablenkung können Sie die Kontrolle über das

Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Gerätes muss in die

Steckdose passen. Der Stecker darf in keiner

Weise verändert werden. Verwenden Sie keine

Adapterstecker gemeinsam mit schutzgeerdeten

Geräten. Unveränderte Stecker und passende Steckdosen

verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen, wie von Rohren, Heizungen, Herden

und Kühlschränken. Es besteht ein erhöhtes Risiko

durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Gerät von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Gerät

zu tragen, aufzuhängen oder um den Stecker aus

der Steckdose zu ziehen. Halten Sie das Kabel fern

von Hitze, Öl, scharfen Kanten oder sich

bewegenden Geräteteilen. Beschädigte oder

verwickelte Kabel erhöhen das Risiko eines

elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden Sie nur Verlängerungskabel,

die auch für den Außenbereich zugelassen sind.

Die Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeidbar ist,

verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie

tun, und gehen Sie mit Vernunft an die Arbeit mit

einem Elektrowerkzeug. Benutzen Sie das Gerät

nicht, wenn Sie müde sind oder unter dem Einfluss

von Drogen, Alkohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch des Gerätes

kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeuges, verringert

das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug

ausgeschaltet ist, bevor Sie es an die

Stromversorgung und/oder den Akku anschließen,

es aufnehmen oder tragen. Wenn Sie beim Tragen des

Elektrowerkzeuges den Finger am Schalter haben oder

das Gerät eingeschaltet an die Stromversorgung

anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Gerät

einschalten. Ein Werkzeug oder Schlüssel, der sich in

einem drehenden Geräteteil bendet, kann zu

Verletzungen führen.

e) Überschätzen Sie sich nicht. Sorgen Sie für einen

sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine

weite Kleidung oder Schmuck. Halten Sie Haare,

Kleidung und Handschuhe fern von sich

bewegenden Teilen. Lockere Kleidung, Schmuck oder

lange Haare können von sich bewegenden Teilen

erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen

montiert werden können, vergewissern Sie sich,

dass diese angeschlossen sind und richtig

verwendet werden. Verwendung einer Staubabsaugung

verringert Gefährdungen durch Staub.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH

VON ELEKTROWERKZEUGEN

a) Überlasten Sie das Gerät nicht. Verwenden Sie für

Ihre Arbeit das dafür bestimmte Elektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie besser

und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht

mehr ein- oder ausschalten lässt, ist gefährlich und muss

repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie den Akku, bevor Sie

Geräteeinstellungen vornehmen, Zubehörteile

wechseln oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten

Start des Geräts.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen

Sie Personen das Gerät nicht benutzen, die mit

diesem nicht vertraut sind oder diese Anweisungen

nicht gelesen haben. Elektrowerkzeuge sind gefährlich,

wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie,

ob bewegliche Geräteteile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen oder so

beschädigt sind, dass die Funktion des Gerätes

beeinträchtigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Geräts reparieren. Viele Unfälle

haben ihre Ursache in schlecht

gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind

leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen

Anweisungen. Berücksichtigen Sie dabei die

Arbeitsbedingungen und die auszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeugen für

andere als die vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

5) SERVICE

a) Lassen Sie Ihr Gerät nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen

reparieren. Damit wird sichergestellt, dass die Sicherheit

des Geräts erhalten bleibt.

SICHERHEITSHINWEISE FÜR BOHRHAMMER

ALLGEMEINES

• Stets nachprüfen, daß die Netzspannung mit der auf dem

Typenschild des Werkzeuges angegebenen Spannung

übereinstimmt (mit 230V oder 240V beschriftete

Werkzeuge können auch an 220V betrieben werden)

• Der Benutzer dieses Werkzeuges sollte älter als

16 Jahre sein

• Bearbeiten Sie kein asbesthaltiges Material

(Asbest gilt als krebserregend)

• Werkzeug nicht weiter verwenden, wenn das Kabel

beschädigt ist; lassen Sie dieses von einem anerkannten

Elektrofachmann ersetzen

• Ziehen Sie grundsätzlich den Netzstecker, bevor Sie

beliebige Änderungen an den Einstellungen oder

einen Zubehörwechsel vornehmen

ZUBEHÖR

• SKIL kann nur dann die einwandfreie Funktion des

Werkzeuges zusichern, wenn das entsprechendes

Zubehör verwendet wird, welches bei ihren

Fachhändlern erhältlich ist

• Nur Zubehör verwenden, dessen zulässige Drehzahl

mindestens so hoch ist wie die höchste Leerlaufdrehzahl

des Werkzeuges

VOR DER ANWENDUNG

• Bei Benutzung von Verlängerungskabeln ist darauf zu

achten, daß das Kabel vollständig abgerollt ist und eine

Kapazität von 16 A hat

• Beschädigungen durch Schrauben, Nägel und

ähnliches an Ihrem Werkstück vermelden;

diese vor Arbeitsbeginn entfernen

• Sichern Sie das Werkstück (ein mit

Spannvorrichtungen oder Schraubstock festgehaltenes

Werkstück ist sicherer gehalten als mit der Hand)

• Verwenden Sie geeignete Suchgeräte, um

verborgene Versorgungsleitungen aufzuspüren,

oder ziehen Sie die örtliche Versorgungsgesellschaft

hinzu (Kontakt mit Elektroleitungen kann zu Feuer und

elektrischem Schlag führen; Beschädigung einer

Gasleitung kann zur Explosion führen; Eindringen in eine

Wasserleitung verursacht Sachbeschädigung oder kann

einen elektrischen Schlag verursachen)

• Staub von Materialien wie Farbe, die Blei enthält, einigen

Holzarten, Mineralien und Metall kann schädlich sein

(Kontakt mit oder Einatmen des Staubs kann zu allergischen

Reaktionen und/oder Atemwegskrankheiten beim Bediener

oder Umstehenden führen); tragen Sie eine Staubmaske

und arbeiten Sie mit einem Staubabsaugungssystem,

wenn ein solches angeschlossen werden kann

• Bestimmte Arten von Staub sind als karzinogen

klassiziert (beispielsweise Eichen- und

Buchenholzstaub), insbesondere in Verbindung mit

Zusätzen für die Holzvorbehandlung; tragen Sie eine

Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial

gültigen nationalen Staubschutzvorgaben

WÄHREND DER ANWENDUNG

• Tragen Sie Gehörschutz (die Einwirkung von Lärm

kann Gehörverlust bewirken)

• Benutzen Sie mit dem Werkzeug gelieferte

Zusatzhandgriffe (der Verlust der Kontrolle kann zu

Verletzungen führen)

• Halten Sie das Elektrowerkzeug an den isolierten

Griffflächen, wenn Sie Arbeiten ausführen, bei

denen das Einsatzwerkzeug verborgene

Stromleitungen oder das eigene Netzkabel treffen

kann (der Kontakt mit einer spannungsführenden Leitung

kann auch Metallteile des Elektrowerkzeuges unter

Spannung setzen und zu einem elektrischen

Schlag führen)

• Das Kabel immer von umlaufenden Teilen des

Werkzeuges fernhalten

• Bei elektrischer oder mechanischer Fehlfunktion das

Werkzeug sofort ausschalten und den

Netzstecker ziehen

• Wird bei der Arbeit das Kabel beschädigt oder

durchtrennt, Kabel nicht berühren, sondern sofort den

Netzstecker ziehen

• Im Falle des unerwarteten Blockierens des Bohrers (mit

einer ruckartigen gefährlichen Reaktion), das Werkzeug

sofort abschalten

• Beachten Sie die auftretenden Kräfte beim Blockieren

(besonders beim Bohren in Metall); das Werkzeug

immer am Seitengriff G 2 festhalten und einen

sicheren Stand einnehmen

NACH DER ANWENDUNG

• Sobald Sie sich von Ihrem Werkzeug entfernen, sollte

dieses ausgeschaltet werden und die sich bewegenden

Teile vollkommen zum Stillstand gekommen sein

BEDIENUNG

• Ein-/Aus-Schalten 4

• Arretierung des Schalters für Dauerlauf 5

• Drehzahlregulierung für Sanftanlauf 6

• Maximalgeschwindigkeits-Kontrolle 7

Mit dem Rad B 2 wird die Maximalgeschwindigkeit

stufenlos von minimal bis maximal eingestellt

• Umschalten der Drehrichtung 8

- wenn die links/rechts Position nicht richtig einrastet,

kann der Schalter A nicht betätigt werden

- das Werkzeug funktioniert bei eingeschränkter

Geschwindigkeit, wenn es auf Linksdrehung

eingestellt ist

! Drehrichtung nur dann umschalten, wenn das

Werkzeug vollkommen stillsteht

• Wählen der Betriebsart 9

1 = normales Bohren/Schrauben

2 = Bohrhämmern

! Betriebsart nur wählen wenn das Werkzeug

ausgeschaltet und der Netzstecker gezogen ist

- der Schlagbohr-Mechanismus wird durch einen

leichten Druck auf das Werkzeug eingeschaltet, wenn

der Bohrer in Kontakt mit dem Werkstück kommt

- beste Bohrergebnisse können nur durch einen

leichten Druck auf das Werkzeug erzielt werden, der

erforderlich ist, die automatische Kupplung zu

betätigen; größerer Druck verbessert nicht

das Bohrergebnis

• Normales Bohren/Schrauben 0

Zum Bohren in Holz, Metall und Kunststo sowie zum

Schrauben Adapter H 2 verwenden

- Adapter vor Einsetzen reinigen und leicht fetten

- Verriegelungshülse F 2 zurückziehen und Adapter in

das SDS+ Bohrfutter drehend und hineinschiebend

bis zum Einrasten einführen; der Adapter verriegelt

sich selbsttätig

- Verriegelung durch Ziehen am Adapter prüfen

- Schalter E 2 auf Normalbohren stellen (nur

betätigen wenn das Werkzeug ausgeschaltet und

der Netzstecker gezogen ist)

• Wechseln von Bits !

! SDS+ Zubehör vor Einsetzen reinigen und

leicht fetten

- Verriegelungshülse F zurückziehen und das Zubehör

in das SDS+ Bohrfutter drehend und hineinschiebend

bis zum Einrasten einführen; das Zubehör verriegelt

sich selbsttätig

- Verriegelung durch Ziehen am Zubehör prüfen

- Zubehör entfernen durch Zurückziehen der

Verriegelungshülse F

! das SDS+ Zubehör muß frei beweglich sein,

wodurch beim Leerlauf eine Rundlaufabweichung

entsteht, die sich beim Bohren selbsttätig

zentriert; dies hat keine Auswirkungen auf die

Genauigkeit des Bohrlochs

! keine Bits mit beschädigtem Schaft benutzen

! nur scharfe Bits verwenden

• Sicherheitskupplung

Blockiert das Zubehör, wird der Antrieb zur Spindel

unterbrochen (schlagendes Geräusch)

- das Werkzeug sofort abschalten

- blockiertes Zubehör entfernen

- das Werkzeug wieder anschalten

• Einstellen der Bohrtiefe @

• Halten und Führen des Werkzeuges #

! Werkzeug beim Arbeiten immer am grauen

Griffbereich fassen

- das Werkzeug immer am Seitengriff G festhalten

(kann laut Darstellung geregelt werden)

- halten Sie die Lüftungsschlitze oen

- nicht zu viel Druck auf das Werkzeug ausüben; lassen

Sie das Werkzeug für Sie arbeiten

ANWENDUNGSHINWEISE

• Beim Bohren in Metall

- kleines Loch vorbohren wenn ein größeres Loch

benötigt ist

- Bits gelegentlich mit Öl einfetten

• Beim Eindrehen einer Schraube am Ende oder Kopfstück

eines Holzes sollte ein Loch vorgebohrt werden um ein

Spalten des Holzes zu vermeiden

WARTUNG / SERVICE

• Halten Sie Werkzeug und Kabel immer sauber

(insbesondere die Lüftungsschlitze J 2)

! Netzstecker vor dem Säubern ziehen

• Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle für

SKIL-Elektrowerkzeuge ausführen zu lassen

- das Werkzeug unzerlegt, zusammen mit dem

Kaufbeleg, an den Lieferer oder die nächste

SKIL-Vertragswerkstätte senden (die Anschriften so

wie die Ersatzteilzeichnung des Werkzeuges nden

Sie unter www.skilmasters.com)

UMWELT

• Elektrowerkzeuge, Zubehör und Verpackungen

nicht in den Hausmüll werfen (nur für EU-Länder)

- gemäss Europäischer Richtlinie 2002/96/EG über

Elektro- und Elektronik- Altgeräte und Umsetzung in

nationales Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und einer

umweltgerechten Wiederververtung zugeführt werden

- hieran soll Sie Symbol $ erinnern

-KONFORMITÄTSERKLÄRUNG

• Wir erklären in alleiniger Verantwortung, daß dieses

Produkt mit den folgenden Normen oder normativen

Dokumenten übereinstimmt: EN 60745, EN 61000,

EN 55014, gemäß den Bestimmungen der Richtlinien

2006/95/EG, 2004/108/EG, 2006/42/EG

• Technische Unterlagen bei: SKIL Europe BV

(PT-SEU/PJE), 4825 BD Breda, NL

ÊÆÇÎ¹Æ¼½ÊÄÇÇÌ

Á»½Ê½ËÁ¼½ÆÌ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

¹ÆÊÇÅÅ½Ä½Æ

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

15.06.2011

GERÄUSCH/VIBRATION

• Gemessen gemäß EN 60745 beträgt der

Schalldruckpegel dieses Gerätes 91 dB(A) und der

Schalleistungspegel 102 dB(A) (Standardabweichung:

3 dB), und die Vibration ✱(Hand-Arm Methode;

Unsicherheit K = 1,5 m/s²)

✱beim Schlagbohren in Beton 15,5 m/s²

• Die Vibrationsemissionsstufe wurde mit einem

standardisierten Test gemäß EN 60745 gemessen; Sie

kann verwendet werden, um ein Werkzeug mit einem

anderen zu vergleichen und als vorläuge Beurteilung

der Vibrationsexposition bei Verwendung des Werkzeugs

für die angegebenen Anwendungszwecke

- die Verwendung des Werkzeugs für andere Anwendungen

oder mit anderem oder schlecht gewartetem Zubehör

kann die Expositionsstufe erheblich erhöhen

- Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder

wenn es läuft aber eigentlich nicht eingesetzt wird,

können die Expositionsstufe erheblich verringern

! schützen Sie sich vor den Auswirkungen der

Vibration durch Wartung des Werkzeugs und des

Zubehörs, halten Sie Ihre Hände warm und

organisieren Sie Ihren Arbeitsablauf



Boorhamer 1741

INTRODUCTIE

• Deze machine is bestemd voor het klopboren in beton,

baksteen en steen; voor het boren in hout, metaal en

kunststof en voor het in- en uitdraaien van schroeven

moeten specieke accessoires gebruikt worden

• Het hamer-systeem in deze machine overtreft de beton-

boorprestatie van iedere traditionele klopboormachine

• Deze machine is zo ontworpen, dat alle standaard SDS+

accessoires gebruikt kunnen worden

• Lees en bewaar deze gebruiksaanwijzing 3

TECHNISCHE SPECIFICATIES 1

✱) Slagkracht overeenkomstig EPTA-Procedure 05/2009

(waarde nog niet beschikbaar)

MACHINE-ELEMENTEN 2

A Schakelaar voor aan/uit en toerentalregeling

B Instelwieltje voor maximum-snelheid/koppel

C Knop voor vastzetten van schakelaar

D Pal voor omschakelen van draairichting

E Knop voor selecteren van functie-stand

F Vergrendelingshuls

G Extra handgreep

H Adapter + 13 mm boorkop

J Ventilatie-openingen

VEILIGHEID

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

LET OP! Lees alle veiligheidswaarschuwingen en alle

voorschriften. Als de waarschuwingen en voorschriften niet

worden opgevolgd, kan dit een elektrische schok, brand of

ernstig letsel tot gevolg hebben. Bewaar alle

waarschuwingen en voorschriften voor toekomstig

gebruik. Het in de waarschuwingen gebruikte begrip “elektrisch

gereedschap” heeft betrekking op elektrische gereedschappen

voor gebruik op het stroomnet (met netsnoer) en op elektrische

gereedschappen voor gebruik met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd.

Een rommelige of onverlichte werkomgeving kan tot

ongevallen leiden.

b) Werk met het gereedschap niet in een omgeving

met explosiegevaar waarin zich brandbare

vloeistoffen, gassen of stof bevinden. Elektrische

gereedschappen veroorzaken vonken die het stof of de

dampen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tijdens het

gebruik van het elektrische gereedschap uit de

buurt. Wanneer u wordt afgeleid, kunt u de controle over

het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) De aansluitstekker van het gereedschap moet in het

stopcontact passen. De stekker mag in geen geval

worden veranderd. Gebruik geen adapterstekkers in

combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten

beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde

oppervlakken, bijvoorbeeld van buizen,

verwarmingen, fornuizen en koelkasten. Er bestaat

een verhoogd risico door een elektrische schok wanneer

uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van regen en

vocht. Het binnendringen van water in het elektrische

gereedschap vergroot het risico van een

elektrische schok.

d) Gebruik de kabel niet voor een verkeerd doel, om

het gereedschap te dragen of op te hangen of om de

stekker uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe randen en

bewegende gereedschapdelen. Beschadigde of in de

war geraakte kabels vergroten het risico van een

elektrische schok.

e) Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd. Het

gebruik van een voor gebruik buitenshuis geschikte

verlengkabel beperkt het risico van een

elektrische schok.

f) Als het gebruik van het elektrische gereedschap in

een vochtige omgeving onvermijdelijk is, dient u

een aardlekschakelaar te gebruiken. Het gebruik van

een aardlekschakelaar vermindert het risico van een

elektrische schok.

3) VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en ga met

verstand te werk bij het gebruik van het elektrische

gereedschap. Gebruik het gereedschap niet

wanneer u moe bent of onder invloed staat van

drugs, alcohol of medicijnen. Een moment van

onoplettendheid bij het gebruik van het gereedschap kan

tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting en

altijd een veiligheidsbril. Het dragen van persoonlijke

beschermende uitrusting zoals een stofmasker, slipvaste

werkschoenen, een veiligheidshelm of

gehoorbescherming, afhankelijk van de aard en het

gebruik van het elektrische gereedschap, vermindert het

risico van verwondingen.

c) Voorkom per ongeluk inschakelen. Controleer dat

het elektrische gereedschap uitgeschakeld is

voordat u de stekker in het stopcontact steekt of de

accu aansluit en voordat u het gereedschap oppakt

of draagt. Wanneer u bij het dragen van het elektrische

gereedschap uw vinger aan de schakelaar hebt of

wanneer u het gereedschap ingeschakeld op de

stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of schroefsleutels

voordat u het gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

e) Probeer niet ver te reiken. Zorg ervoor dat u stevig

staat en steeds in evenwicht blijft. Daardoor kunt u

het gereedschap in onverwachte situaties beter onder

controle houden.

f) Draag geschikte kleding. Draag geen loshangende

kleding of sieraden. Houd haren, kleding en

handschoenen uit de buurt van bewegende delen.

Loshangende kleding, sieraden en lange haren kunnen

door bewegende delen worden meegenomen.

g) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemonteerd, dient u

zich ervan te verzekeren dat deze zijn aangesloten

en juist worden gebruikt. Het gebruik van een

stofafzuiging beperkt het gevaar door stof.

4) GEBRUIK EN ONDERHOUD VAN

ELEKTRISCHE GEREEDSCHAPPEN

a) Overbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische

gereedschap. Met het passende elektrische

gereedschap werkt u beter en veiliger binnen het

aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en

moet worden gerepareerd.

c) Trek de stekker uit het stopcontact of neem de accu

uit het elektrische gereedschap voordat u het

gereedschap instelt, toebehoren wisselt of het

gereedschap weglegt. Deze voorzorgsmaatregel

voorkomt onbedoeld starten van het gereedschap.

d) Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap

niet gebruiken door personen die er niet mee

vertrouwd zijn en deze aanwijzingen niet hebben

gelezen. Elektrische gereedschappen zijn gevaarlijk

wanneer deze door onervaren personen worden gebruikt.

e) Verzorg het gereedschap zorgvuldig. Controleer of

bewegende delen van het gereedschap correct

functioneren en niet vastklemmen en of onderdelen

zodanig gebroken of beschadigd zijn dat de werking

van het gereedschap nadelig wordt beïnvloed. Laat

beschadigde delen repareren voordat u het

gereedschap gebruikt. Veel ongevallen hebben hun

oorzaak in slecht onderhouden

elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende

inzetgereedschappen met scherpe snijkanten klemmen

minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrische gereedschappen, toebehoren,

inzetgereedschappen en dergelijke volgens deze

aanwijzingen. Let daarbij op de

arbeidsomstandigheden en de uit te voeren

werkzaamheden. Het gebruik van elektrische

gereedschappen voor andere dan de voorziene

toepassingen kan tot gevaarlijke situaties leiden.

5) SERVICE

a) Laat het gereedschap alleen repareren door

gekwalificeerd en vakkundig personeel en alleen

met originele vervangingsonderdelen. Daarmee

wordt gewaarborgd dat de veiligheid van het

gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTEN VOOR BOORHAMERS

ALGEMEEN

• Controleer altijd of het voltage, dat vermeld staat op het

typeplaatje van de machine, overeenkomt met de

netspanning (met 230V of 240V aangeduide machines

kunnen ook op 220V aangesloten worden)

• Deze machine mag niet worden gebruikt door personen

onder de 16 jaar

• Bewerk geen asbesthoudend materiaal (asbest geldt

als kankerverwekkend)

• Gebruik de machine niet, wanneer het snoer beschadigd

is; laat dit door een erkende vakman vervangen

• Trek altijd de stekker uit het stopcontact voordat u

een instelling verandert of een accessoire verwisselt

ACCESSOIRES

• SKIL kan alleen een correcte werking van de machine

garanderen, indien de juiste accessoires worden

gebruikt, die verkrijgbaar zijn bij de vakhandel

• Gebruik alleen accessoires met een toegestaan

toerental, dat minstens even hoog is als het hoogste

onbelaste toerental van de machine

VÓÓR GEBRUIK

• Gebruik volledig uitgerolde en veilige verlengsnoeren met

een capaciteit van 16 Ampère

• Voorkom schade, die kan onstaan door schroeven,

spijkers en andere voorwerpen in uw werkstuk; verwijder

deze, voordat u aan een karwei begint

• Zet het werkstuk vast (een werkstuk, dat is vastgezet

met klemmen of in een bankschroef, zit steviger vast dan

wanneer het met de hand wordt vastgehouden)

• Gebruik een geschikt detectieapparaat om

verborgen stroom-, gas- of waterleidingen op te

sporen of raadpleeg het plaatselijke energie- of

waterleidingbedrijf (contact met elektrische leidingen

kan tot brand of een elektrische schok leiden;

beschadiging van een gasleiding kan tot een explosie

leiden; breuk van een waterleiding veroorzaakt materiële

schade en kan tot een elektrische schok leiden)

• Stof van materiaal zoals loodhoudende verf, sommige

houtsoorten, mineralen en metaal kunnen schadelijk zijn

(contact met of inademing van de stof kan allergische

reacties en/of ademhalingsziekten bij gebruiker of

omstanders veroorzaken); draag een stofmasker en

werk met een stofopvang-voorziening als die kan

worden aangesloten

• Bepaalde soorten stof zijn geclassiceerd als

kankerverwekkend (zoals stof van eiken en beuken),

met name in combinatie met toevoegingsmiddelen voor

houtverzorging; draag een stofmasker en werk met

een stofopvang-voorziening als die kan

worden aangesloten

• Neem voor de door u te bewerken materialen de

nationale voorschriften aangaande stofopvang in acht

TIJDENS GEBRUIK

• Draag gehoorbescherming (blootstelling aan lawaai

kan gehoorverlies tot gevolg hebben)

• Gebruik de bij de machine geleverde extra

handgrepen (verlies van controle kan tot

verwondingen leiden)

• Houd het elektrische gereedschap aan de

geïsoleerde greepvlakken vast als u

werkzaamheden uitvoert waarbij het

inzetgereedschap verborgen stroomleidingen of de

eigen stroomkabel kan raken (contact met een onder

spanning staande leiding kan ook metalen delen van het

elektrische gereedschap onder spanning zetten en tot

een elektrische schok leiden)

• Houd het snoer altijd verwijderd van de bewegende

delen van uw machine

• In geval van electrische of mechanische storing, de

machine onmiddellijk uitschakelen en de stekker uit het

stopcontact trekken

• Raak het snoer niet aan, als dit tijdens de

werkzaamheden wordt beschadigd of doorgesneden,

maar trek onmiddellijk de stekker uit het stopcontact

• Schakel in geval van onverwacht blokkeren van de

boorpunt (met een gevaarlijke schokbeweging als gevolg)

de machine onmiddellijk uit

• Houd rekening met de krachten, die optreden bij

blokkeren (vooral bij het boren in metaal); gebruik altijd

zijhandgreep G 2 en zorg ervoor, dat u stevig staat

NA GEBRUIK

• Als u de machine wegzet moet de motor uitgeschakeld

zijn en de bewegende delen tot stilstand zijn gekomen

GEBRUIK

• Aan/uit 4

• Vastzetten van schakelaar voor continu gebruik 5

• Toerentalregeling voor langzaam starten 6

• Instelbaar maximum-toerental 7

Met wieltje B 2 kan een maximum-toerental traploos

ingesteld worden van minimum tot maximum

• Omschakelen van draairichting 8

- als de omkeerschakelaar niet in de uiterste stand op

links/rechts staat, kan schakelaar A niet

ingedrukt worden

- de machine werkt op beperkte snelheid wanneer deze

is ingesteld op linksom draaien

! schakel de draairichting alleen om als de

machine volledig stilstaat

• Selecteren van functie-stand 9

1 = normaal boren/schroeven

2 = hamerboren

! selecteer de functie-stand alleen als de machine

uitgeschakeld is en met de stekker uit

het stopcontact

- het hamerslagmechanisme treedt in werking als u tijdens

het boren een lichte druk op uw machine uitoefent

- de beste boor-resultaten in beton worden verkregen

door een lichte druk (voldoende om de automatische

koppeling ingeschakeld te houden) op uw machine uit

te oefenen; de boorprestatie zal niet groter worden

door harder op uw machine te drukken

• Normaal boren/schroeven 0

Gebruik voor het boren in hout, metaal en kunststof en

voor het in- en uitdraaien van schroeven adapter H 2

- de adapter voor het inzetten reinigen en licht invetten

- trek vergrendelingshuls F 2 naar achteren en plaats

adapter draaiend en drukkend in SDS+ boorkop tot

deze vastklikt; de adapter vergrendelt automatisch

- controleer vergrendeling door aan adapter te trekken

- zet schakelaar E 2 op normaal boren (alleen als de

machine uitgeschakeld is en met de stekker uit

het stopcontact)

• Verwisselen van bits !

! het SDS+ accessoire voor het inzetten reinigen

en licht invetten

- trek vergrendelingshuls F naar achteren en plaats

accessoire draaiend en drukkend in SDS+ boorkop tot

deze vastklikt; het accessoire vergrendelt automatisch

- controleer vergrendeling door aan accessoire

te trekken

- verwijder accessoire door vergrendelingshuls F naar

achteren te trekken

! het SDS+ accessoire dient beweeglijk geplaatst

te worden, waardoor tijdens het onbelast draaien

een excentrische onnauwkeurigheid onstaat;

het accessoire centreert zich tijdens het

boren echter geheel vanzelf zonder de

boorprecisie te beïnvloeden

! gebruik geen bits met een beschadigde schacht

! gebruik uitsluitend scherpe bits

• Veiligheidskoppeling

Indien het accessoire blokkeert, wordt de verbinding

tussen aandrijving en as verbroken (met een ratelend

geluid als gevolg)

- schakel de machine onmiddellijk uit

- verwijder het geblokkeerde accessoire

- schakel de machine weer in

• Instellen van boordiepte @

• Vasthouden en leiden van de machine #

! houd de machine tijdens het werk altijd vast bij

het(de) grijs-gekleurde greepvlak(ken)

- gebruik altijd zijhandgreep G (regelbaar

zoals afgebeeld)

- houd de ventilatie-openingen onbedekt

- oefen niet te veel druk uit; laat de machine het werk

voor u doen

TOEPASSINGSADVIES

• Bij het boren van harde metalen

- een kleiner gat voorboren, wanneer een groot

gat nodig is

- vet de boorpunt af en toe met olie in

• Altijd een gat voorboren bij het schroeven in/vlakbij de

kopse- of zijkant van hout

ONDERHOUD / SERVICE

• Houd machine en snoer altijd schoon (met name de

ventilatie-openingen J 2)

! trek de stekker uit het stopcontact vóór

het reinigen

• Mocht het elektrische gereedschap ondanks zorgvuldige

fabricage- en testmethoden toch defect raken, dient de

reparatie te worden uitgevoerd door een erkende

klantenservice voor SKIL elektrische gereedschappen

- stuur de machine ongedemonteerd, samen met het

aankoopbewijs, naar het verkoopadres of het

dichtstbijzijnde SKIL service-station (de adressen

evenals de onderdelentekening van de machine vindt

u op www.skilmasters.com)

MILIEU

• Geef electrisch gereedschap, accessoires en

verpakkingen niet met het huisvuil mee

(alleen voor EU-landen)

- volgens de Europese richtlijn 2002/96/EG inzake oude

electrische en electronische apparaten en de

toepassing daarvan binnen de nationale wetgeving,

dient afgedankt electrisch gereedschap gescheiden te

worden ingezameld en te worden afgevoerd naar een

recycle-bedrijf, dat voldoet aan de geldende milieu-eisen

- symbool $ zal u in het afdankstadium

hieraan herinneren

-CONFORMITEITSVERKLARING

• Wij verklaren, dat dit product voldoet aan de volgende

normen of normatieve documenten: EN 60745,

EN 61000, EN 55014, overeenkomstig de bepalingen

van de richtlijnen 2006/95/EG, 2004/108/EG, 2006/42/EG

• Technisch dossier bij: SKIL Europe BV (PT-SEU/PJE),

4825 BD Breda, NL

ÊÆÇÎ¹Æ¼½ÊÄÇÇÌ

Á»½Ê½ËÁ¼½ÆÌ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

¹ÆÊÇÅÅ½Ä½Æ

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

15.06.2011

GELUID/VIBRATIE

• Gemeten volgens EN 60745 bedraagt het

geluidsdrukniveau van deze machine 91 dB(A) en het

geluidsvermogen-niveau 102 dB(A) (standaard deviatie:

3 dB), en de vibratie ✱(hand-arm methode; onzekerheid

K = 1,5 m/s²)

✱bij het klopboren in beton 15,5 m/s²

• Het trillingsemissieniveau is gemeten in

overeenstemming met een gestandaardiseerde test

volgens EN 60745; deze mag worden gebruikt om twee

machines met elkaar te vergelijken en als voorlopige

beoordeling van de blootstelling aan trilling bij gebruik

van de machine voor de vermelde toepassingen

- gebruik van de machine voor andere toepassingen, of

met andere of slecht onderhouden accessoires, kan

het blootstellingsniveau aanzienlijk verhogen

- wanneer de machine is uitgeschakeld of wanneer

deze loopt maar geen werk verricht, kan dit het

blootstellingsniveau aanzienlijk reduceren

! bescherm uzelf tegen de gevolgen van trilling

door de machine en de accessoires te

onderhouden, uw handen warm te houden en uw

werkwijze te organiseren



Borrhammare 1741

INTRODUKTION

• Maskinen är avsedd för slagborrning i betong, tegel och

sten; för borrning i trä, metall och plast samt för

skruvdragning måste specikt tillbehör användas

• Slagborrsystemet i denna maskin konkurrerar ut varje

traditionell slagborrmaskin, när du skall borra i betong

• Denna maskin är konstruerad för användning i

kombination med alla standard SDS+ tillbehör

• Läs och spara denna instruktionsbok 3

TEKNISKA DATA 1

✱) Enkelslagstyrka enligt EPTA-Procedure 05/2009 (värdet

är inte tillgängligt än)

VERKTYGSELEMENT 2

A Strömbrytare för till/från och varvtalsreglering

B Ratt för justering av maximalvarvtalet

C Knapp för låsning av strömbrytare

D Spak för reversering av rotationsriktningen

E Omkopplare för utväljande av driftsläge

F Låshylsa

G Hjälphandtag

H Adapter + 13 mm chuck

J Ventilationsöppningar

SÄKERHET

ALLMÄNNA SÄKERHETSANVISNINGAR

OBS! Läs noga igenom alla anvisningar. Fel som

uppstår till följd av att anvisningarna nedan inte följts kan

orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida

bruk. Nedan använt begrepp “elverktyg” hänför sig till

nätdrivna elverktyg (med nätsladd) och till batteridrivna

elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen eller dåligt belyst arbetsområde kan leda

till olyckor.

b) Använd inte elverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser eller

damm. Elverktygen alstrar gnistor som kan antända

dammet eller gaserna.

c) Håll under arbetet med elverktyget barn och

obehöriga personer på betryggande avstånd.

Om du störs av obehöriga personer kan du förlora

kontrollen över elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut inte

förändras. Använd inte adapterkontakter

tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägguttag

reducerar risken för elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex.

rör, värmeelement, spisar och kylskåp. Det nns en

större risk för elektriskt slag om din kropp är jordad.

c) Skydda elverktyget mot regn och väta. Tränger vatten

in i ett elverktyg ökar risken för elektriskt slag.

d) Missbruka inte nätsladden och använd den inte för

att bära eller hänga upp elverktyget och inte heller

för att dra stickproppen ur vägguttaget. Håll

nätsladden på avstånd från värme, olja, skarpa

kanter och rörliga maskindelar. Skadade eller

tilltrasslade ledningar ökar risken för elektriskt slag.

e) När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är godkända för

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elektriskt slag.

f) Använd en jordfelsbrytare om det inte är möjligt att

undvika elverktygets användning i fuktig miljö.

Genom att använda en jordfelsbrytare minskas risken

för elstöt.

3) PERSONSÄKERHET

a) Var uppmärksam, kontrollera vad du gör och

använd elverktyget med förnuft. Använd inte

elverktyget när du är trött eller om du är påverkad

av droger, alkohol eller mediciner. Under användning

av elverktyg kan även en kort ouppmärksamhet leda till

allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning och

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammltermask, halkfria

säkerhetsskor, skyddshjälm och hörselskydd reducerar

alltefter elverktygets typ och användning risken

för kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter

stickproppen till vägguttaget och/eller ansluter/tar

bort batteriet, tar upp eller bär elverktyget. Om du

bär elverktyget med ngret på strömställaren eller

ansluter påkopplat elverktyg till nätströmmen kan

olycka uppstå.

d) Ta bort alla inställningsverktyg och skruvnycklar

innen du kopplar på elverktyget. Ett verktyg eller en

nyckel i en roterande komponent kan

medföra kroppsskada.

e) Överskatta inte din förmåga. Se till att du står

stadigt och håller balansen. I detta fall kan du lätttare

kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Bär inte löst hängande kläder

eller smycken. Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst hängande kläder,

smycken och långt hår kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning kontrollera att

anordningarna är rätt monterade och används på

korrekt sätt. Användning av dammutsugning minskar de

risker damm orsakar.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING

AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet eektområde.

b) Ett elverktyg med defekt strömställare får inte

längre användas. Ett elverktyg som inte kan kopplas in

eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort

batteriet innan inställningar utförs, tillbehörsdelar

byts ut eller elverktyget lagras. Denna skyddsåtgärd

förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt

elverktyget inte användas av personer som inte är

förtrogna med dess användning eller inte läst denna

anvisning. Elverktygen är farliga om de används av

oerfarna personer.

e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att

komponenter inte brustit eller skadats; orsaker som

kan leda till att elverktygets funktioner påverkas

menligt. Låt skadade delar repareras innan

elverktyget återanvänds. Många olyckor orsakas av

dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Omsorgsfullt

skötta skärverktyg med skarpa eggar kommer inte så lätt

i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg osv.

enlig dessa anvisningar. Ta hänsyn till

arbetsvillkoren och arbetsmomenten. Används

elverktyget på icke ändamålsenligt sätt kan farliga

situationer uppstå.

5) SERVICE

a) Låt elverktyget repareras endast av kvalificerad

fackpersonal och med originalreservdelar. Detta

garanterar att elverktygets säkerhet upprätthålls.

SÄKERHETSANVISNINGAR FÖR BORRHAMMARE

ALLMÄNT

• Kontrollera alltid att den tillförda strömtypen stämmer

med spänningen som anges på maskinens märkplåt

(maskiner med beteckningen 230V eller 240V kan även

anslutas till 220V)

• Den här maskinen ska inte användas av personer

under 16 år

• Asbesthaltigt material får inte bearbetas

(asbest anses vara cancerframkallande)

• Använd ej maskinen om sladden är trasig; låt den byta ut

av en kvalicerad person

• Dra alltid ur stickkontakten från väggurtaget innan

du gör någon justering eller byter tillbehör

TILLBEHÖR

• SKIL kan endast garantera att maskinen fungerar felfritt

om rätt tillbehör används som du kan köpa hos

närmaste SKIL-återförsäljare

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone

motsvarar maskinens högsta tomgångsvarvtal

FÖRE ANVÄNDNINGEN

• Använd helt utrullade och säkra förlängningssladdar med

kapacitet på 16 A

• Undvik skador genom att ta bort skruvar, spikar eller

andra föremål ur arbetsstycket; ta dem bort innan du

startar ett arbete

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med

skruvtvingar eller i ett skruvstäd är mera stabilt än om det

hålls fast för hand)

• Använd lämpliga detektorer för lokalisering av dolda

försörjningsledningar eller konsultera lokalt

distributionsföretag (kontakt med elledningar kan

förorsaka brand och elstöt; en skadad gasledning kan

leda till explosion; borrning i vattenledning kan förorsaka

sakskador eller elstöt)

• Viss typ av damm, exempelvis färg som innehåller bly,

vissa träsorter, mineraler och metaller kan vara

hälsovådliga om de inhaleras (hudkontakt eller inhalering

kan ge allergisk reaktion och/eller luftvägsproblem/

sjukdom hos personer i närheten); använd

andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning finns

• Vissa typer av damm är klassicerade så som

carcinogeniska (t.ex. ek- och björkdamm) särskilt i

kombination med tillsatser för träbehandling; använd

andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning finns

• Följ de nationella krav, som nns angående damm,

för de material du skall arbete med

UNDER ANVÄNDNINGEN

• Bär hörselskydd (risk nns för att buller leder

till hörselskada)

• Använd verktyget med medlevererade stödhandtag

(förlorad kontroll kan orsaka person skador)

• Håll fast elverktyget vid de isolerade greppytorna

när arbeten utförs på ställen där insatstillbehöret

kan skada dolda elledningar eller egen nätsladd

(kontakt med en spänningsförande ledning kan sätta

elverktygets metalldelar under spänning och leda

till elstöt)

• Håll alltid sladden på säkert avstånd från

rörliga maskindelar

• I händelse av onormala elektriska eller mekaniska

störningar, stäng genast av maskinen och dra

ur stickkontakten

• Skadas eller kapas nätsladden under arbetet, rör inte vid

sladden utan dra genast ut stickkontakten

• Om borr-bit tillfälligt skulle blockera (orsaka en ryckig och

farlig reaktion), stäng genast av maskinen

• Var medveten om den kraft som uppstår i händelse av

blockering (speciellt när du borrar i metaller); använd

alltid extrahandtaget G 2 och se till att du står stadigt

EFTER ANVÄNDNINGEN

• När du ställer ifrån dig maskinen måste motorn vara

frånslagen och de rörliga delarna ska ha

stannat fullständigt

ANVÄNDNING

• Till/från 4

• Låsning av strömbrytare för kontinuerlig drift 5

• Varvtalsreglering för mjukstart 6

• Justering av maximalvarvtalet 7

Med ratten B 2 kan maximalvarvtalet justeras steglöst

från minimum till maximum

• Reversering av rotationsriktningen 8

- om inte vänster/höger är inställt i rätt läge, kan inte

strömbrytaren A tryckas in

- verktygets fungerar vid en begränsad hastighet när det

är inställt på vänster varv

! ändra rotationsriktningen när maskinen är helt stilla

• Utväljande av driftsläge 9

1 = normal borrning/skruvdragning

2 = slagborrning

! välj driftsläge endast då maskinen är avstängd

och kontakten urdragen

- slagborrmekanismen aktiveras genom ett lätt tryck på

maskinen, när borren är i kontakt med arbetsmaterialet

- det bästa slagborrresultatet uppnås genom endast ett

lätt tryck på maskinen, vilket är tillräckligt för att den

automatiska kopplingen skall aktiveras; borrresultatet

blir inte bättre genom att trycka hårdare på maskinen

• Normal borrning/skruvdragning 0

För borrning i trä, metall och plast samt för skruvdragning

använd adapter H 2

- rengör och fetta in adaptern lätt innan det sätts i

- dra tillbaka låshylsan F 2 och för in adaptern i SDS+

chuck samtidigt som du vrider och trycker tills den

sitter fast; adaptern låser sig automatiskt

- kontrollera låsningen genom att dra i adaptern

- ställ in vridknappen E 2 till normal borrning (används

endast då maskinen är avstängd och kontakten

urdragen)

• Byte av bits !

! rengör och fetta in SDS+ tillbehöret lätt innan

det sätts i

- dra tillbaka låshylsan F och för in tillbehöret i SDS+

chuck samtidigt som du vrider och trycker tills den

sitter fast; tillbehöret låser sig automatiskt

- kontrollera låsningen genom att dra i tillbehöret

- ta bort tillbehöret genom att dra tillbaka låshylsan F

! SDS+ tillbehöret måste vara fritt rörligt; genom

detta uppstår under tomgång en ocentrerad

rörelse vilken upphör vid borrning; detta påverkar

ej borrets precision

! använd aldrig bits med trasig axel

! använd endast skarpa bits

• Säkerhetskoppling

Om tillbehöret blockeras, frånkopplas spindelns drivkraft

(orsakar en skramlande ljud)

- stäng genast av maskinen

- ta bort blockerat tillbehör

- starta maskinen igen

• Justering av borrdjupet @

• Fattning och styrning av maskinen #

! under arbetet, håll alltid verktyget i det grå greppet

- använd alltid extrahandtaget G (kan justeras

enligt bilden)

- håll ventilationsöppningarna ej övertäckta

- lägg inte för mycket tryck på maskinen; låt maskinen

göra arbetet åt dig

ANVÄNDNINGSTIPS

• När du borrar i järnmetaller

- förborra ett mindre hål då ett större behövs

- olja in borren emellanåt

• Vid idragning av en skruv nära kortänden eller på sidan

av trämaterialet skall förborrning ske för att

undvika sprickbildning

Table of contents

Languages:

Other SKIL MASTERS Tools manuals

SKIL MASTERS

SKIL MASTERS 1630 User manual

Popular Tools manuals by other brands

Tecnosystemi

Tecnosystemi Toolsplit 11132074A user manual

jbc

jbc TMSK instruction manual

Suncast

Suncast Side Tracker STA125B owner's manual

Milwaukee

Milwaukee 5318-DE Operator's manual

Milwaukee

Milwaukee FUEL FTR Original instructions

Lika

Lika ROTAMAG MS40 Series Mounting instructions

ReelCraft

ReelCraft 82100 OLP-HTH operating instructions

RED ROOSTER

RED ROOSTER RRI-4021/4 manual

Arrow

Arrow HT50iR.E.D. owner's manual

Victaulic

Victaulic VE450FSD Operating and maintenance instruction manual

SYIC

SYIC BT Series Instructions for use

BGS technic

BGS technic B4204 instruction manual

BEA

BEA 200/90-838C Spare parts list/service instructions

AHB

AHB SUGINO Barriquan BC10-20 instruction manual

Traditional Tool Repair

Traditional Tool Repair DTF-56 operating instructions

parktool

parktool CBP-8 instructions

C.R. Laurence

C.R. Laurence TAPER-LOC TLEX1 user manual

x-net

x-net C12 operating instructions

SKIL MASTERS 1741 User manual

Popular Tools manuals by other brands
