Skil 2410 Assembly instructions

IMPORTANT: IMPORTANT : IMPORTANTE:
Read Before Using Lire avant usage Leer antes de usar
Operating/Safety Instructions
Consignes de fonctionnement/sécurité
Instrucciones de funcionamiento y seguridad
2410
For English Version Version française Versión en español
See page 2 Voir page 14 Ver la página 26
1-877-SKIL999 (1-877-754-5999) www.skil.com
Call Toll Free for
Consumer Information
&Service Locations
Pour obtenir des informations
et les adresses de nos centres
de service après-vente,
appelez ce numéro gratuit
Llame gratis para
obtener información
para el consumidor y
ubicaciones de servicio
BM 1619X01525 06-06 6/14/06 11:30 AM Page 1

-2-
Work area safety
Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power
tools create sparks which may ignite the dust
or fumes.
Keep children and bystanders away while
operating a power tool. Distractions can
cause you to lose control.
Electrical safety
Power tool plugs must match the outlet.
Never modify the plug in any way. Do not
use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs
and matching outlets will reduce risk of
electric shock.
Avoid body contact with earthed or
grounded surfaces such as pipes,
radiators, ranges and refrigerators. There
is an increased risk of electric shock if your
body is earthed or grounded.
Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the
power tool. Keep cord away from heat, oil,
sharp edges or moving parts. Damaged or
entangled cords increase the risk of electric
shock.
When operating a power tool outdoors,
use an extension cord suitable for
outdoor use. Use of a cord suitable for
outdoor use reduces the risk of electric
shock.
Do not use AC only rated tools with a DC
power supply. While the tool may appear to
work, the electrical components of the AC
rated tool are likely to fail and create a
hazard to the operator.
If operating the power tool in damp
locations is unavoidable a Ground Fault
Circuit Interrupter (GFCI) must be used to
supply the power to your tool. GFCI and
personal protection devices like electrician’s
rubber gloves and footwear will further
enhance your personal safety.
Personal safety
Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of
drugs, alcohol or medication. Amoment of
inattention while operating power tools may
result in serious personal injury.
Use safety equipment. Always wear eye
protection. Safety equipment such as dust
mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate
conditions will reduce personal injuries.
Avoid accidental starting. Ensure the
switch is in the off-position before
plugging in. Carrying power tools with your
finger on the switch or plugging in power
tools that have the switch on invites
accidents.
Remove any adjusting key or wrench
before turning the power tool on. Awrench
or a key left attached to a rotating part of the
power tool may result in personal injury.
Do not overreach. Keep proper footing
and balance at all times. This enables
better control of the power tool in unexpected
situations.
Dress properly. Do not wear loose
clothing or jewelry. Keep your hair,
clothing and gloves away from moving
parts. Loose clothes, jewelry or long hair can
be caught in moving parts.
If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used. Use of these devices can reduce dust-
related hazards.
Read all instructions. Failure to follow all instructions listed below may
result in electric shock, fire and/or serious injury. The term “power tool”
in all of the warnings listed below refers to your mains-operated (corded) power tool or
battery-operated (cordless) power tool.
SAVE THESE INSTRUCTIONS
!
WARNING
General Safety Rules
BM 1619X01525 06-06 6/14/06 11:30 AM Page 2

-3-
SAVE THESE INSTRUCTIONS
Keep handles dry, clean and free from oil
and grease. Slippery hands cannot safely
control the power tool.
Power tool use and care
Do not force the power tool. Use the
correct power tool for your application.
The correct power tool will do the job better
and safer at the rate for which it was
designed.
Do not use the power tool if the switch
does not turn it on and off. Any power tool
that cannot be controlled with the switch is
dangerous and must be repaired.
Disconnect the plug from the power
source and/or the battery pack from the
power tool before making any
adjustments, changing accessories, or
storing power tools. Such preventive safety
measures reduce the risk of starting the
power tool accidentally.
Store idle power tools out of the reach of
children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.
Power tools are dangerous in the hands of
untrained users.
Maintain power tools. Check for
misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tools operation.
If damaged, have the power tool repaired
before use. Many accidents are caused by
poorly maintained power tools.
Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp
cutting edges are less likely to bind and are
easier to control.
Use the power tool, accessories and tool
bits etc., in accordance with these
instructions and in the manner intended
for the particular type of power tool,
taking into account the working
conditions and the work to be performed.
Use of the power tool for operations different
from those intended could result in a
hazardous situation.
Use clamps or other practical way to
secure and support the workpiece to a
stable platform. Holding the work by hand
oragainst your body is unstable and may
lead to loss of control.
Battery tool use and care
Recharge only with the charger specified
by the manufacturer. Acharger that is
suitable for one type of battery pack may
create a risk of fire when used with another
battery pack.
Use battery tools only with specifically
designated battery packs. Use of any other
battery packs may create a risk of injury and
fire.
When battery pack is not in use, keep it
away from other metal objects like paper
clips, coins, keys, nails, screws, or other
small metal objects that can make a
connection from one terminal to another.
Shorting the battery terminals together may
cause burns or a fire.
Under abusive conditions, liquid may be
ejected from the battery, avoid contact. If
contact accidentally occurs, flush with
water. If liquid contacts eyes, additionally
seek medical help. Liquid ejected from the
battery may cause irritation or burns.
Ensure the switch is in the off position
before inserting battery pack. Inserting the
battery pack into power tools that have the
switch on invites accidents.
Service
Have your power tool serviced by a
qualified repair person using only identical
replacement parts. This will ensure that the
safety of the power tool is maintained.
Develop a periodic maintenance schedule
for your tool. When cleaning a tool be
careful not to disassemble any portion of
the tool since internal wires may be
misplaced or pinched or safety guard
return springs may be improperly
mounted. Certain cleaning agents such as
gasoline, carbon tetrachloride, ammonia, etc.
may damage plastic parts.
BM 1619X01525 06-06 6/14/06 11:30 AM Page 3

-4-
Safety Rules for Cordless Drill / Drivers
Hold tool by insulated gripping surfaces
when performing an operation where the
cutting tools may contact hidden wiring.
Contact with a “live” wire will make exposed
metal parts of the tool “live” and shock the
operator.
Use clamps or other practical way to
secure and support the workpiece to a
stable platform. Holding the work by hand
or against your body is unstable and may
lead to loss of control.
Do not drill, fasten or break into existing
walls or other blind areas where electrical
wiring may exist. If this situation is
unavoidable, disconnect all fuses or circuit
breakers feeding this worksite.
Always hold the tool with both hands. If
the bit jams two hands will give you
maximum control over torque reaction or
kickback.
Always wear safety goggles or eye
protection when using this tool. Use a
dust mask or respirator for applications
which generate dust.
Secure the material being drilled. Never
hold it in your hand or across legs.
Unstable support can cause the drill bit to
bind causing loss of control and injury.
Disconnect battery pack from tool or
place the switch in the locked or off
position before making any assembly,
adjustments or changing accessories.
Such preventive safety measures reduce the
risk of starting the tool accidentally.
Position yourself to avoid being caught
between the tool or side handle and walls
or posts. Should the bit become bound or
jammed in the work, the reaction torque of
the tool could crush your hand or leg.
If the bit becomes bound in the
workpiece, release the trigger
immediately, reverse the direction of
rotation and slowly squeeze the trigger to
back out the bit. Be ready for a strong
reaction torque. The drill body will tend to
twist in the opposite direction as the drill bit is
rotating.
Do not grasp the tool or place your hands
too close to the spinning chuck or drill
bit. Your hand may be lacerated.
When installing a bit, insert the shank of
the bit well within the chuck. If the bit is
not inserted deep enough, the grip of the
chuck over the bit is reduced and the loss of
control is increased. After bit insertion, pull
on bit to ensure it is locked.
Do not use dull or damaged bits and
accessories. Dull or damaged bits have a
greater tendency to bind in the workpiece.
When removing the bit from the tool avoid
contact with skin and use proper
protective gloves when grasping the bit
or accessory. Accessories may be hot after
prolonged use.
Check to see that keys and adjusting
wrenches are removed from the drill
before switching the tool "ON". Keys or
wrenches can fly away at high velocity
striking you or a bystander.
Do not run the drill while carrying it at
your side. Aspinning drill bit could become
entangled with clothing and injury may result.
Some dust created by
power sanding, sawing,
grinding, drilling, and other construction
activities contains chemicals known to
cause cancer, birth defects or other
reproductive harm. Some examples of
these chemicals are:
•Lead from lead-based paints,
•Crystalline silica from bricks and cement
and other masonry products, and
•Arsenic and chromium from chemically-
treated lumber.
Your risk from these exposures varies,
depending on how often you do this type of
work. To reduce your exposure to these
chemicals: work in a well ventilated area, and
work with approved safety equipment, such
as those dust masks that are specially
designed to filter out microscopic particles.
!
WARNING
BM 1619X01525 06-06 6/14/06 11:30 AM Page 4

-5-
Battery/Charger
Before using battery charger, read all
instructions and cautionary markings on
(1) battery charger, (2) battery pack, and (3)
product using battery.
Use only the charger which accompanied
your product or direct replacement as
listed in the catalog or this manual. Do not
substitute any other charger. Use only Skil
approved chargers with your product. See
Functional Description and Specifications.
Do not disassemble charger or operate the
charger if it has received a sharp blow,
been dropped or otherwise damaged in any
way. Replace damaged cord or plugs
immediately. Incorrect reassembly or damage
may result in electric shock or fire.
Do not recharge battery in damp or wet
environment. Do not expose charger to rain
or snow. If battery case is cracked or
otherwise damaged, do not insert into
charger. Battery short or fire may result.
Charge only Skil approved rechargeable
batteries. See Functional Description and
Specifications. Other types of batteries may
burst causing personal injury and damage.
Charge battery pack in temperatures above
+40 degrees F (4 degrees C) and below
+105 degrees F (41 degrees C). Store tool
and battery pack in locations where
temperatures will not exceed 120 degrees F
(49 degrees C). This is important to prevent
serious damage to the battery cells.
Battery leakage may occur under extreme
usage or temperature conditions. Avoid
contact with skin and eyes. The battery
liquid is caustic and could cause chemical
burns to tissues. If liquid comes in contact with
skin, wash quickly with soap and water. If the
liquid contacts your eyes, flush them with water
for a minimum of 10 minutes and seek medical
attention.
Place charger on flat non-flammable
surfaces and away from flammable
materials when re-charging battery pack.
The charger and battery pack heat during
charging. Carpeting and other heat insulating
surfaces block proper air circulation which may
cause overheating of the charger and battery
pack. If smoke or melting of the case are
observed unplug the charger immediately and
do not use the battery pack or charger.
Use of an attachment not recom-
mended or sold by Skil may result in a risk
of fire, electric shock or injury to persons.
When batteries are not in
tool or charger, keep them
away from metal objects. For example, to
protect terminals from shorting DO NOT
place batteries in a tool box or pocket with
nails, screws, keys, etc. Fire or injury may
result.
DO NOT PUT BATTERIES INTO FIRE OR
EXPOSE TO HIGH HEAT. They may
explode.
!
WARNING
Battery Care
BM 1619X01525 06-06 6/14/06 11:30 AM Page 5

-6-
Do not attempt to disas-
semble the battery or
remove any component projecting from
the battery terminals. Fire or injury may
result. Prior to disposal, protect exposed
terminals with heavy insulating tape to
prevent shorting.
LITHIUM-ION BATTERIES
If equipped with a lithium-ion battery, the battery
must be collected, recycled or disposed of in
an environmentally sound manner.
“The EPA certified RBRC
Battery Recycling Seal on the
lithium-ion (Li-ion) battery
indicates Robert Bosch Tool
Corporation is voluntarily
participating in an industry
program to collect and recycle these batteries
at the end of their useful life, when taken out
of service in the United States or Canada. The
RBRC program provides a convenient
alterative to placing used Li-ion batteries into
the trash or the municipal waste stream, which
may be illegal in your area.
Please call 1-800-8-BATTERY for information
on Li-ion battery recycling and disposal
bans/restrictions in your area, or return your
batteries to a Skil/Bosch/Dremel Service
Center for recycling. Robert Bosch Tool
Corporation’s involvement in this program is
part of our commitment to preserving our
environment and conserving our natural
resources.”
!
WARNING
Battery Disposal
BATTERY REMOVAL INSTRUCTIONS
Run motor until battery is completely
discharged before attempting to remove
battery from your tool.
1. Remove the seven (7) housing screws with
aflat blade screwdriver.
2. Remove housing cover by lifting upward
from front end of tool.
3. Disconnect lead wires from switch.
4. Wrap heavy insulating tape around battery
terminals or enclose in a sealable plastic bag
to prevent possible shorting.
5. Dispose of battery through your local
waste removal authority or a Skil Service
Center.
Battery Disposal
BM 1619X01525 06-06 6/14/06 11:30 AM Page 6

-7-
IMPORTANT: Some of the following symbols may be used on your tool. Please study them
and learn their meaning. Proper interpretation of these symbols will allow you to operate the
tool better and safer.
Symbol Name Designation/Explanation
V Volts Voltage (potential)
A Amperes Current
Hz Hertz Frequency (cycles per second)
W Watt Power
kg Kilograms Weight
min Minutes Time
s Seconds Time
Diameter Size of drill bits, grinding wheels, etc.
n0No load speed Rotational speed, at no load
.../min Revolutions or reciprocation per minute Revolutions, strokes, surface speed,
orbits etc. per minute
0 Off position Zero speed, zero torque...
1, 2, 3, ... Selector settings Speed, torque or position settings.
I, II, III, Higher number means greater speed
Infinitely variable selector with off Speed is increasing from 0 setting
Arrow Action in the direction of arrow
Alternating current Type or a characteristic of current
Direct current Type or a characteristic of current
Alternating or direct current Type or a characteristic of current
Class II construction Designates Double Insulated
Construction tools.
Earthing terminal Grounding terminal
Warning symbol Alerts user to warning messages
Li-ion RBRC seal Designates Li-ion battery recycling
program
Symbols
A
0
A
0
A
0
A
0
A
A
A
This symbol designates
that this tool is listed by
Underwriters Laboratories.
This symbol designates
that this tool is listed by
the Canadian Standards
Association.
This symbol designates
that this tool is listed to
Canadian Standards by
Underwriters Laboratories. This symbol
designates
that
this tool
complies
to NOM
Mexican
Standards.
This symbol designates that
this tool is listed by
Underwriters Laboratories,
and listed to Canadian
Standards by Underwriters
Laboratories.
BM 1619X01525 06-06 6/14/06 11:30 AM Page 7

Model number 2410
Voltage rating 10.8 V
No load speed n00-400/min
Charge time 5 hr
Maximum Capacities
Chuck size 1/4" Hex-shank with power groove
Drilling wood 3/8" (10 mm)
Mild metal 1/4" (6 mm)
Screw Sizes 1/4" (6 mm)
Charger 2607 225 301
Voltage rating 120 V 60 Hz
-8-
Functional Description and Specifications
Disconnect battery pack from tool or place the switch in the locked or off
position before making any assembly, adjustments or changing
accessories.Such preventive safety measures reduce the risk of starting the tool accidentally.
!
WARNING
Cordless Drill/Driver
FIG. 1
REVERSE
INDICATOR LIGHT
FORWARD
INDICATOR LIGHT
VENTILATION
OPENINGS
RUBBERIZED GRIP
VARIABLE SPEED
CONTROLLED
TRIGGER SWITCH
LOCKING
SLEEVE
BIT
TORQUE
ADJUSTMENT
DIAL
CHARGER
BIT STORAGE
SITE-LIGHT™
CHARGE CONDITION
INDICATOR LIGHTS
FORWARD/REVERSING
LEVER & TRIGGER
LOCK
BM 1619X01525 06-06 6/14/06 11:30 AM Page 8

VARIABLE SPEED CONTROLLED
TRIGGER SWITCH
Your tool is equipped with a variable speed
trigger switch. The tool can be turned "ON" or
"OFF" by squeezing or releasing the trigger.
The speed can be adjusted from the minimum
to maximum nameplate RPM by the pressure
you apply to the trigger. Apply more pressure
to increase the speed and release pressure to
decrease speed (Fig. 1).
FORWARD/REVERSING
LEVER & TRIGGER LOCK
After tool use, lock trigger in
“OFF” position to help prevent
accidental starts and accidental discharge.
Your tool is equipped with a forward/
reversing lever and trigger lock located above
the trigger (Fig. 1). This lever was designed
for changing rotation of the bit, and for locking
the trigger in an “OFF” position.
FORWARD/REVERSE INDICATOR LIGHTS
Your tool is equipped with lights which
indicate the rotation of the bit.
For forward rotation, (with bit pointed
away from you) move the lever to the far left
and a green indicator light depicting a forward
arrow will light up.
For reverse rotation move the lever to the
far right and the green indicator light depicting
areverse arrow will light up.
To stop in either direction just release the trigger.
To activate trigger lock move lever to the center
off position (Fig. 1).
The Skil model 2410 Cordless Drill/Driver has a
collet that accepts only standard 1/4” hexagonal
shank accessories with power groove. The low
RPM capability of this model is not a deficiency.
Onthe contrary, low speed means high torque
and high torque is a definite plus for efficient
drilling and driving. The low speed also provides
more control to prevent stripout of the screw
and damage to the work surface.
INSERTING AND REMOVING
ACCESSORIES
To avoid loss of control,
ensure bit is locked in chuck
by pulling on bit after it has been inserted.
Your tool is equipped with a quick release
chuck. To insert an accessory, simply pull
locking sleeve forward, insert desired
accessory into chuck and release locking
sleeve (Fig. 2).
To remove an accessory, pull locking sleeve
forward and simply remove it from the chuck.
One inch bits should only be used along
with a bit holder as shown in figure 2.
-9-
Operating Instructions
!
WARNING
CHUCK
FIG. 2
SCREWDRIVER
BIT BIT
HOLDER
LOCKING
SLEEVE
HEX-SHANK
DRILL BIT
ADJUSTABLE CLUTCH
Your tool features 10 clutch settings. Output
torque will increase when the torque
adjustment dial is rotated clockwise, and will
decrease when the dial is rotated counter-
clockwise. When the dial is set to the correct
setting, the tool will stop when the desired
torque has been reached.
The Drill “ ” position will lock up the clutch
to permit drilling and driving heavyduty work (Fig. 3).
SITE-LIGHT™
Your tool is also equipped with a light that
turns on automatically when the switch is
activated for better visibility during operation
(Fig. 3).The Site-Light™ is maintenance free
and was designed to last the life of your tool.
TORQUE
ADJUSTMENT
DIAL
SITE-LIGHT™
FIG. 3
!
WARNING
BM 1619X01525 06-06 6/14/06 11:30 AM Page 9

-10-
BATTERY CHARGE CONDITION
INDICATOR LIGHTS
Your tool is equipped with charge condition
indicator lights (Fig. 4). The indicator lights
shows the charge condition of the battery
during operation.
The charge condition can be checked for a
few seconds when the trigger is depressed
fully or halfway.
When the green light illuminates, this indicates
the battery is 50-100% charged.
When the yellow lights illuminates, this
indicates the battery is 30-50% charged.
When the red light illuminates, this indicates
the battery is 30% charged.
GREEN
INDICATOR
LIGHT
RED
INDICATOR
LIGHT
YELLOW
INDICATOR
LIGHT
FIG. 4
FASTENING WITH SCREWS
The procedure shown in figure. 5 will enable
you to fasten materials together with your
Cordless Screwdriver without stripping,
splitting, or separating the material.
First, clamp the pieces together and drill the
first hole 2/3 the diameter of the screw. If the
material is soft, drill only 2/3 the proper length. If
it is hard, drill the entire length.
Second, unclamp the pieces and drill the
second hole the same diameter as the screw
shank in the first or top piece of wood.
Third, if a flat head screw is used, countersink
the hole to make the screw flush with the
surface. Then, simply apply even pressure
when driving the screw. The screw shank
clearance hole in the first piece allows the
screw head to pull the pieces tightly together.
You will extend the life of your bits and do
neater work if you always put the bit in
contact with the work before pulling the
trigger. During the operation, hold the tool
firmly and exert light, steady pressure. Too
much pressure at low speed will stall the tool.
Too little pressure will keep the bit from
cutting and cause excess friction by sliding
over the surface. This can be damaging to
both tool and bit.
DRILLING WITH VARIABLE SPEED
The trigger controlled variable speed feature
will eliminate the need for center punches in
hard materials. The variable speed trigger
allows you to slowly increase RPM. By using
aslow starting speed, you are able to keep
the bit from “wandering”. You can increase
the speed as the bit “bites” into the work by
squeezing the trigger.
DRIVING WITH VARIABLE SPEED
Variable speed drills will double as a power
screwdriver by using a screwdriver bit in the
drill mode. The technique is to start slowly,
increasing the speed as the screw runs
down. Set the screw snugly by slowing to a
stop. Prior to driving screws, pilot and
clearance holes should be drilled.
Operating Tips
2. Drill same
diameter as
screw shank.
3. Countersink
same diameter
as screw head.
1. Drill 2/3 diameter and
2/3 of screw length for
soft materials, full
length for hard
materials.
Screw
Apply a slight
even pressure
when driving
screws.
FASTENING
WITH SCREWS
FIG. 5
BM 1619X01525 06-06 6/14/06 11:30 AM Page 10

-11-
DRILL BITS
Always inspect drill bits for excessive wear.
Use only bits that are sharp and in good
condition.
TWIST BITS: Available with straight and
reduced shanks for wood and light duty metal
drilling. High speed bits cut faster and last
longer on hard materials.
CARBIDE TIPPED BITS: Used for drilling
stone, concrete, plaster, cement and other
unusually hard nonmetals. Use continuous
heavy feed pressure when employing carbide
tip bits.
DRILLING WOOD
Be certain workpiece is clamped or anchored
firmly. Always apply pressure in a straight line
with the drill bit. Maintain enough pressure to
keep the drill “biting”.
When drilling holes in wood, twist bits can be
used. Twist bits may overheat unless pulled out
frequently to clear chips from flutes.
Use a “back-up” block of wood for work that is
likely to splinter, such as thin materials.
You will drill a cleaner hole if you ease up on
the pressure just before the bit breaks through
the wood. Then complete the hole from the
back side.
DRILLING METAL
There are two rules for drilling hard materials.
First, the harder the material, the greater the
pressure you need to apply to the tool. Second,
the harder the material, the slower the speed.
Here are a couple of tips for drilling in metal.
Lubricate the tip of the bit occasionally with
cutting oil except when drilling soft metals such
asaluminum, copper or cast iron. If the hole to
bedrilled is fairly large, drill a smaller hole first,
then enlarge to the required size, it’s often
faster in the long run. Maintain enough
pressure to assure that the bit does not just
spin in the hole. This will dull the bit and greatly
shorten its life.
DRILLING MASONRY
Soft materials such as brick are relatively easy
to drill. Concrete however, will require much
more pressure to keep the bit from spinning. Be
sure to use carbide tip bits for all masonry
work.
Before using an accessory,
be certain that its maximum
safe operating speed is not exceeded by the
nameplate speed of the tool. Do not exceed
the recommended wheel diameter.
RUNNING NUTS AND BOLTS
Variable speed control must be used with
caution for driving nuts and bolts with socket
set attachments. The technique is to start
slowly, increasing speed as the nut or bolt runs
down. Set the nut or bolt snugly by slowing the
drill to a stop. If this procedure is not followed,
the tool will have a tendency to torque or twist
in your hands when the nut or bolt seats.
IMPORTANT CHARGING NOTES
1. The charger was designed to fast charge
the battery only when the battery
temperature is between 32˚F (0˚C) and
140˚F (60˚C). If the battery pack is too hot or
too cold, the charger will not fast charge the
battery. (This may happen if the battery pack
is hot from heavy use). When the battery
temperature returns to between 32˚F (0˚C)
and 140˚F (60˚C), the charger will
automatically begin charging.
2. A substantial drop in operating time per
charge may mean that the battery pack is
nearing the end of its life and should be
replaced.
3. Remember to unplug charger during
storage period.
4. If battery does not charge properly:
a. Check for voltage at outlet by plugging
in some other electrical device.
b. Check to see if outlet is connected to a
light switch which turns power “off”
when lights are turned off.
c. Check battery pack terminals for dirt.
Clean with cotton swab and alcohol if
necessary.
d. If you still do not get proper charging,
take or send tool, battery pack and
charger to your local Skil Service
Center. See “Tools, Electric” in the
Yellow Pages for names and
addresses.
Note: Use of chargers or battery packs not
sold by Skil will void the warranty.
!
WARNING
BM 1619X01525 06-06 6/14/06 11:30 AM Page 11

CHARGING THE TOOL
CHARGER
CORD
FIG. 6
-12-
Plug charger cord into your standard power
outlet, then insert tool into charger (Fig. 6).
The charge condition indicator lights shows the
charging progess.
The yellow and green charge condition
indicator lights on the tool will “BLINK” and the
red light will go “ON” and remain on during the
charging procedure.
This indicates that the battery is receiving a
fast charge. Fast-charging will automatically
stop when all three lights go “OFF”.
After normal usage, the battery requires
approximately 3 to 5 hours charging time to
reach full capacity. The tool may be used even
though the lights may still be on. The lights
may require more than 3 hours to turn off
depending on temperature.
The purpose of the lights are to indicate that the
battery is fast-charging. It does not indicate the
exact point of full charge. The lights will turn off
in less than 3 hours if the battery was not
completely discharged.
When the battery is fully charged, unplug the
charger (unless you're charging another tool).
GREEN
INDICATOR
LIGHT
RED
INDICATOR
LIGHT
YELLOW
INDICATOR
LIGHT
BM 1619X01525 06-06 6/14/06 11:30 AM Page 12

Maintenance
Service
NOUSER SERVICEABLE
PARTS INSIDE. Preventive
maintenance performed by unauthorized
personnel may result in misplacing of
internal wires and components which
could cause serious hazard. We recom-
mend that all tool service be performed by a
Skil Factory Service Center or Authorized
Skil Service Station. SERVICEMEN:
Disconnect tool and/or charger from power
source before servicing.
BATTERIES
Be alert for battery packs that are nearing
their end of life. If you notice decreased
tool performance or significantly shorter
running time between charges then it is time
to replace the battery pack. Failure to do so
can cause the tool to operate improperly or
damage the charger.
TOOL LUBRICATION
Your Skil tool has been properly lubricated
and is ready for use.
D.C. MOTORS
The motor in your tool has been engineered
for many hours of dependable service. To
maintain peak efficiency of the motor, we
recommend it be examined every six
months. Only a genuine Skil replacement
motor specially designed for your tool should
be used.
Cleaning
To avoid accidents, always
disconnect the tool and/or
charger from the power supply before
cleaning. The tool may be cleaned most
effectively with compressed dry air. Always
wear safety goggles when cleaning tools
with compressed air.
Ventilation openings and switch levers must be
kept clean and free of foreign matter. Do not
attempt to clean by inserting pointed objects
through opening.
Certain cleaning agents and
solvents damage plastic
parts. Some of these are: gasoline, carbon
tetrachloride, chlorinated cleaning solvents,
ammonia and household detergents that
contain ammonia.
!
WARNING
-13-
!
WARNING
!
CAUTION
Accessories
If an extension cord is
necessary, a cord with
adequate size conductors that is capable
of carrying the current necessary for your
tool must be used. This will prevent
excessive voltage drop, loss of power or
overheating. Grounded tools must use 3-wire
extension cords that have 3-prong plugs and
receptacles.
NOTE: The smaller the gauge number, the
heavier the cord.
RECOMMENDED SIZES OF EXTENSION CORDS
120 VOLT ALTERNATING CURRENT TOOLS
!
WARNING
Tool’s
Ampere
Rating
Cord Size in A.W.G. Wire Sizes in mm2
3-6
6-8
8-10
10-12
12-16
18 16 16 14 0.75 0.75 1.5 2.5
18 16 14 12 0.75 1.0 2.5 4.0
18 16 14 12 0.75 1.0 2.5 4.0
16 16 14 12 1.0 2.5 4.0 —
14 12 — — — — — —
25 50 100 150 15 30 60 120
Cord Length in Feet Cord Length in Meters
BM 1619X01525 06-06 6/14/06 11:30 AM Page 13

-14-
Sécurité du lieu de travail
Maintenez le lieu de travail propre et bien éclairé.
Les risques d’accident sont plus élevés quand on
travaille dans un endroit encombré ou sombre.
N’utilisez pas d’outils électroportatifs dans des
atmosphères explosives, comme par exemple en
présence de gaz, de poussières ou de liquides
inflammables. Les outils électroportatifs produisent
des étincelles qui risquent d’enflammer les poussières
ou les vapeurs.
Éloignez les enfants et les visiteurs quand vous vous
servez d’un outil électroportatif. Vous risquez une
perte de contrôle si on vous distrait.
Sécurité électrique
Les fiches des outils électroportatifs doivent
correspondre à la prise. Il ne faut absolument jamais
modifier la fiche. N’utilisez pas d’adaptateur de prise
avec des outils électroportatifs munis d’une fiche de
terre. Le risque de choc électrique est moindre si on
utilise une fiche non modifiée sur une prise qui lui
correspond.
Évitez tout contact du corps avec des surfaces reliées
àla terre tels que tuyaux, radiateurs, gazinières ou
réfrigérateurs. Le risque de choc électrique augmente
si votre corps est relié à la terre.
N’exposez pas les outils électroportatifs à la pluie ou
àl’humidité. Si de l’eau pénètre dans un outil
électroportatif, le risque de choc électrique augmente.
Ne maltraitez pas le cordon. Ne vous en servez
jamais pour transporter l’outil électroportatif, pour le
tirer ou pour le débrancher. Éloignez le cordon de la
chaleur, des huiles, des arêtes coupantes ou des
pièces mobiles. Les cordons abîmés ou emmêlés
augmentent les risques de choc électrique.
Si vous utilisez un outil électroportatif à l’extérieur,
employez une rallonge conçue pour l’extérieur. Ces
rallonges sont faites pour l’extérieur et réduisent le
risque de choc électrique.
N’utilisez pas un outil conçu uniquement pour le C.A.
sur une alimentation en C.C. Même si l’outil semble
fonctionner, les composants électriques d’un outil prévu
pour le C.A. tomberont probablement en panne et
risquent de créer un danger pour l’utilisateur.
S’il est nécessaire d’utiliser l’outil dans un lieu
humide, il faut l’alimenter par l’intermédiaire d’un
disjoncteur différentiel de fuite à la terre (DDFT).
L’emploi d’un DDFT et de dispositifs de protection
personnelle tels que gants et chaussures d’électricien
en caoutchouc améliorent votre sécurité personnelle.
Sécurité personnelle
Restez concentré, faites attention à ce que vous
faites, et servez-vous de votre bon sens lorsque vous
utilisez un outil électroportatif. N'employez pas
d’outils électroportatifs quand vous êtes fatigué ou
sous l’emprise de drogues, d’alcool ou de
médicaments. Quand on utilise des outils
électroportatifs, il suffit d’un moment d’inattention pour
causer des blessures corporelles graves.
Utilisez des équipements de sécurité. Portez toujours
une protection oculaire. Si les conditions le
demandent, il faut porter un masque à poussière, des
chaussures de sécurité antidérapantes, un casque de
chantier ou une protection auditive pour réduire le
risque de blessure corporelle.
Évitez les démarrages intempestifs. Assurez-vous
que l’interrupteur est en position arrêt (OFF) avant de
brancher l’outil. Transporter un outil électroportatif
avec le doigt sur la gâchette ou le brancher quand
l’interrupteur est en position “marche” (ON) présente
des risques d’accident.
Enlevez toutes les clés de réglage avant de mettre
l’outil électroportatif en marche. Si on laisse une clé
sur une pièce tournante de l’outil électroportatif, il y a
risque de blessure corporelle.
Ne vous penchez pas. Conservez toujours une bonne
assise et un bon équilibre. Ceci vous permettra de
mieux maîtriser l’outil électroportatif dans des situations
inattendues.
Habillez-vous de manière appropriée. Ne portez pas
de vêtements amples ou de bijoux. Attachez les
cheveux longs. N’approchez pas les cheveux, les
vêtements ou les gants des pièces en mouvement.
Les vêtements amples, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en mouvement.
Si l’outil est muni de dispositifs permettant le
raccordement d’un système d’aspiration et de
collecte des poussières, assurez-vous que ces
dispositifs sont raccordés et utilisés correctement.
L’utilisation de ces dispositifs peut permettre de réduire
les dangers liés à la poussière.
Veuillez lire et comprendre toutes les consignes. Si on n'observe pas toutes les
consignes décrites ci-dessous, il y a risque de choc électrique, d’incendie et/ou de
blessures corporelles graves. Dans toutes les mises en garde ci-dessous, le terme « outil électroportatif » se
rapporte à des outils branchés sur le secteur (avec fil) ou à des outils alimentés par piles (sans fil).
CONSERVEZ CES CONSIGNES
Consignes générales de sécurité
AVERTISSEMENT
!
BM 1619X01525 06-06 6/14/06 11:30 AM Page 14

-15-
Maintenez les poignées sèches et exemptes d’huile et
degraisse. Onne pas maîtriser un outil électroportatif
entoute sécurité quand on a les mains glissantes.
Utilisation et entretien des outils
électroportatifs
Ne forcez pas sur l’outil électroportatif. Utilisez l’outil
électroportatif qui convient à la tâche à effectuer.
L’outil qui convient à la tâche fait un meilleur travail et
est plus sûr à la vitesse pour lequel il a été conçu.
Ne vous servez pas de l’outil électroportatif si son
interrupteur ne parvient pas à le mettre en marche ou
àl’arrêter. Tout outil électroportatif qui ne peut pas
être commandé par son interrupteur est dangereux et
doit être réparé.
Débranchez la fiche de la prise ou enlevez le bloc-
piles de l’outil électroportatif avant tout réglage,
changement d’accessoires ou avant de ranger l’outil
électroportatif. De telles mesures de sécurité
préventive réduisent le risque de démarrage intempestif
de l’outil électroportatif.
Rangez les outils électroportatifs dont vous ne vous
servez pas hors de portée des enfants et ne permettez
pas à des personnes qui ne connaissent pas l’outil
électroportatif ou qui ignorent ces consignes de s’en
servir. Les outils électroportatifs sont dangereux dans
les mains d’utilisateurs inexpérimentés.
Entretenez les outils électroportatifs. Vérifiez que les
pièces mobiles sont alignées correctement et ne
coincent pas. Vérifiez qu’il n’y a pas de pièces
cassées ou d’autre circonstance qui risquent
d’affecter le fonctionnement de l’outil électroportatif.
Si l’outil est abîmé, faites-le réparer avant de
l’utiliser. De nombreux accidents sont causés par des
outils électroportatifs mal entretenus.
Maintenez les outils coupants affûtés et propres. Les
outils coupants entretenus correctement et dotés de
bords tranchants affûtés sont moins susceptibles de
coincer et sont plus faciles à maîtriser.
Utilisez l’outil électroportatif, les accessoires, les
embouts etc. selon ces consignes et de la manière
prévue pour chaque type particulier d’outil
électroportatif en tenant compte des conditions de
travail et de la tâche à accomplir. L'emploi d’outils
électroportatifs pour des tâches différentes de celles
pour lesquelles ils ont été prévus peut résulter en une
situation dangereuse.
Utilisez des brides ou d’autres moyens pratiques de
brider ou de supporter la pièce sur une plate-forme
stable. Tenir la pièce à la main ou contre le corps est
instable et risque de résulter en une perte de contrôle.
Utilisation et entretien des outils à piles
Rechargez les piles uniquement avec le chargeur
spécifié par le fabriquant. Un chargeur qui convient à
un type de bloc-piles peut entraîner un risque d’incendie
quand il est utilisé avec un autre bloc-piles.
Utilisez des outils alimentés par piles uniquement
avec les bloc-piles spécifiquement désignés pour
eux. L’utilisation de tout autre bloc-piles peut créer un
risque de blessures et d’incendie.
Lorsque le bloc-piles n’est pas utilisé, gardez-le à
distances d’autres objets métalliques tels que des
trombones, des pièces de monnaie, des clés, des
clous, des vis ou de tout autre objet métallique
pouvant faire une connexion entre une borne et une
autre. Court-circuiter les bornes des piles peut causer
des brûlures ou un incendie.
Dans des conditions abusives, du liquide peut être
éjecté de la pile ; dans un tel cas, évitez tout contact
avec ce liquide. Si un contact se produit
accidentellement, rincez avec de l’eau. Si le liquide
entre en contact avec les yeux, consultez un médecin.
Du liquide éjecté de la pile peut causer des irritations ou
des brûlures.
Veillez à ce que l’interrupteur soit dans la position de
fermeture avant d’insérer le bloc-piles. L’insertion
d’un bloc-piles dans un outil électroportatif dont
l’interrupteur est dans la position de marche est une
invite aux accidents.
Entretien
Faites réparer votre outil électroportatif par un agent
de service qualifié n’utilisant que des pièces de
rechange identiques. Ceci assure que la sécurité de
l’outil électroportatif est préservée.
Créez un agenda d’entretien périodique pour votre
outil. Quand vous nettoyez un outil, faites attention
de n’en démonter aucune pièce car il est toujours
possible de mal remonter ou de pincer les fils
internes ou de remonter incorrectement les ressorts
de rappel des capots de protection. Certains agents
de nettoyage tels que l’essence, le tétrachlorure de
carbone, l’ammoniaque, etc. risquent d’abîmer les
plastiques.
CONSERVEZ CES INSTRUCTIONS
BM 1619X01525 06-06 6/14/06 11:30 AM Page 15

-16-
Consignes de sécurité pour perceuses/tournevis sans cordon
Tenez l'outil par les surfaces isolées de préhension
en exécutant une opération au cours de laquelle
l'outil de coupe peut venir en contact avec les fils
cachés. Le contact avec un fil sous tension rendra les
pièces métalliques exposées de l'outil sous tension et
causera des chocs à l'opérateur.
Utilisez des brides ou d’autres moyens pratiques de
brider ou de supporter la pièce sur une plate-forme
stable. Tenir la pièce à la main ou contre le corps est
instable et risque de résulter en une perte de contrôle.
Ne percez, fixez et ne rentrez pas dans des murs
existants ou autres endroits aveugles pouvant
abriter des fils électriques. Si cette situation est
inévitable, débranchez tous les fusibles ou les
disjoncteurs alimentant ce site.
Tenez toujours l’outil à deux mains. Si le foret
venait à se coincer, vous serez plus à même de
maîtriser le couple de réaction ou le rebond de l’outil.
Portez toujours des lunettes à coques latérales ou
des lunettes de protection en utilisant cet outil.
Utilisez un respirateur ou un masque anti-poussières
pour les applications produisant de la poussière.
Assujettissez l'ouvrage à percer. Ne le tenez jamais
dans votre main ou par-dessus vos jambes. Un
support instable peut faire gripper le foret,
provoquant ainsi une perte de contrôle et des
blessures.
Débranchez le bloc-piles de l'outil ou placez
l'interrupteur à la position de blocage ou d'arrêt
avant d'effectuer tout assemblage ou réglage ou de
changer les accessoires. Ces mesures de sécurité
préventives réduisent le risque d'une mise en marche
accidentelle de l'outil.
Placez-vous de manière à éviter d'être pris entre
l'outil ou la poignée latérale et les murs ou les
montants. Si le foret se coince ou grippe dans
l'ouvrage, le couple de réaction de l'outil pourrait
écraser votre main ou votre pied.
Si le foret grippe dans l'ouvrage, relâchez la
gâchette immédiatement, inversez le sens de
rotation et appuyez lentement sur la gâchette pour
faire ressortir le foret. Soyez prêt à un fort couple de
réaction. Le corps de la perceuse aura tendance à
tordre en sens opposé à mesure que le foret tourne.
Ne saisissez pas l'outil et ne placez vos mains trop
près du foret ou du mandrin en rotation. Votre main
pourrait être lacérée.
En installant un foret, insérez la tige de ce dernier
bien à l'intérieur de la pince du mandrin. Si le foret
n'est pas inséré assez profondément, la prise de la
pince sur le foret est réduite et la perte de contrôle est
accrue. Après avoir inséré le foret, tirez sur celui-ci
pour vous assurer qu’il est bien verrouillé.
N'utilisez pas de forets et d'accessoires émoussés
ou endommagés. Les forets émoussés ou
endommagés ont tendance à gripper dans l'ouvrage.
En retirant le foret de l'outil, évitez tout contact
avec la peau et utilisez des gants protecteurs
appropriés en saisissant le foret ou l'accessoire.
Les accessoires peuvent être chauds après une
utilisation prolongée.
Assurez-vous que les clés de serrage et de réglage
sont retirées de la perceuse avant de mettre l'outil
en marche. Les clés de serrage ou de réglage
peuvent être projetées à grande vitesse et frapper une
personne présente ou vous-même.
Ne faites pas fonctionner la perceuse en la portant
àvotre côté. Un foret en rotation pourrait
s'emmêlever à vos vêtements, ce qui pourrait causer
des blessures.
Les travaux à la machine
tel que ponçage, sciage,
meulage, perçage et autres travaux du bâtiment
peuvent créer des poussières contenant des produits
chimiques qui sont des causes reconnues de cancer,
de malformation congénitale ou d’autres problèmes
reproductifs. Ces produits chimiques sont, par
exemple :
•Le plomb provenant des peintures à base de plomb,
•Les cristaux de silices provenant des briques et du
ciment et d’autres produits de maçonnerie, et
•L’arsenic et le chrome provenant des bois traités
chimiquement.
Le niveau de risque dû à cette exposition varie avec la
fréquence de ces types de travaux. Pour réduire
l’exposition à ces produits chimiques, il faut travailler
dans un lieu bien ventilé et porter un équipement de
sécurité approprié tel que certains masques à poussière
conçus spécialement pour filtrer les particules
microscopiques.
AVERTISSEMENT
!
BM 1619X01525 06-06 6/14/06 11:30 AM Page 16

-17-
Avant d'utiliser le chargeur de pile, lisez toutes les
consignes et tous les marquages d'avertissement
sur (1) le chargeur de pile, (2) le bloc-piles et (3) le
produit utilisant la pile.
N'utilisez que le chargeur qui accompagnait votre
produit ou remplacement direct, comme indiqué
dans le catalogue ou ce manuel. Ne substituez aucun
autre chargeur. N’utiliser que les chargeurs approuvés
par Skil avec votre produit. Voir Description
fonctionnelle et Spécifications.
Ne désassemblez pas le chargeur et ne l'utilisez pas
s'il a reçu un choc violent, s'il est tombé ou s'il a
été endommagé par ailleurs. Remplacez
immédiatement les cordons ou les fiches abîmés.
Un remontage incorrect ou des dommages peuvent
provoquer un incendie ou des secousses électriques.
Ne rechargez pas la pile dans un environnement
mouillé ou humide. N'exposez pas le chargeur à la
pluie ou la neige. Si le boîtier de la pile est fissuré
ou endommagé par ailleurs, ne l'insérez pas dans le
chargeur. Il pourrait y avoir un incendie ou un court-
circuit de pile.
Ne charger que des piles rechargeables approuvées
par Skil. Voir Description fonctionnelle et
Spécifications. Les autres types de piles peuvent
éclater causant ainsi des blessures et des dommages.
Chargez le bloc-piles à des températures de plus de
4degrés C (+40°F) et de moins de 41 degrés C
(+105°F). Rangez l'outil et le bloc-piles à des
endroits dont la température ne dépasse pas 49
degrés C (+120°F). Ceci est important pour prévenir
des dommages considérables aux éléments des piles.
Il peut y avoir une fuite de pile dans des conditions
extrêmes d'utilisation ou de température. Évitez tout
contact avec la peau et les yeux. Le liquide de pile
est caustique et pourrait causer des brûlures
chimiques aux tissus. Si le liquide vient en contact
avec la peau, lavez rapidement à l'eau savonneuse. Si
le liquide vient en contact avec les yeux, rincez-les à
l'eau pendant au moins 10 minutes et sollicitez des
soins médicaux.
Posez le chargeur sur une surface plate
ininflammable et à distance de matériaux
inflammables lorsqu’on recharge un bloc-piles. Le
chargeur et le bloc-piles s’échauffent pendant la
charge. Le coussinet de mousse souple et autres
surfaces isolantes empêchent la circulation normale
de l’air, ce qui peut provoquer une surchauffe du
chargeur et du bloc-piles. S’il y a dégagement de
fumée ou si le boîtier fond, débranchez le chargeur
immédiatement et n’utilisez ni le chargeur, ni le bloc-
piles.
L'utilisation d'un accessoire non recommandé ni
vendu par Skil peut causer des risques d'incendie,
de chocs électriques ou de lésions corporelles.
Chargeur de pile
Entretien des piles
Lorsque les piles ne sont
pas dans l’outil ou le
chargeur, gardez-les à l’écart d’objets métalliques.
Ainsi, pour éviter un court-circuitage des bornes, NE
PLACEZ PAS les piles dans la boîte à outils ou dans la
poche avec des clous, des vis, des clés, etc. Ceci peut
provoquer un incendie ou des blessures.
NE METTEZ PAS LES PILES AU FEU ET NE LES
EXPOSEZ PAS À UNE CHALEUR ÉLEVÉE. Elles peuvent
exploser.
AVERTISSEMENT
!
BM 1619X01525 06-06 6/14/06 11:30 AM Page 17

-18-
Ne tentez pas de
désassembler le bloc-piles
ou d’enlever tout composant faisant saillie des bornes
de piles, ce qui peut provoquer un incendie ou des
blessures. Avant la mise au rebut, protégez les bornes
exposées à l’aide d’un ruban isolant épais pour prévenir
le court-circuitage.
PILES LITHIUM-ION
Si le produit est équipé d'une pile lithium-ion, la pile doit
être ramassée, recyclée ou mise au rebut d'une manière
qui ne soit pas nocive pour l'environnement.
“Le sceau RBRC de recyclage des
piles, homologué par l’EPA (Agence
pour la protection de l’environnement
des États-Unis), qui se trouve sur les
piles au lithium-ion (Li-ion) indique
que Robert Bosch Tool Corporation
participe volontairement à un
programme industriel de ramassage et de recyclage de
ces piles au terme de leur vie utile, pourvu qu’elles
soient mises hors service aux États-Unis ou au Canada.
Le programme du RBRC offre une alternative pratique à
la mise des piles au Li-ion usées au rebut ou au
ramassage d’ordures municipal, ce qui pourrait être
interdit dans votre région.
Veuillez appeler le 1-800-8-BATTERY pour obtenir de
plus amples renseignements sur le recyclage des piles
au Li-ion et sur les restrictions ou interdictions de mise
au rebut qui s’appliquent à votre région ou renvoyez vos
piles à un Centre de Service Skil/Bosch/Dremel pour
recyclage. La participation de Robert Bosch Tool
Corporation à ce programme s'insère dans le contexte
de notre engagement à préserver notre environnement
et à conserver nos ressources naturelles.”
Mise au rebut des piles
AVERTISSEMENT
!
Instructions de retrait de pile
Faire fonctionner le moteur
jusqu'à ce que la pile soit
entièrement déchargée avant de tenter de retirer la pile
de l'outil.
1. Retirer les sept (7) vis du boîtier à l'aide d'un
tournevis à lame plate.
2. Retirer le couvercle du boîtier en soulevant vers le
haut depuis l'extrémité avant de l'outil.
3. Débrancher les fils conducteurs de la interrupteur.
4. Enrouler un ruban isolant épais autour des bornes
de la pile ou enfermer dans un sac en plastique scellable
pour prévenir d'éventuels courts-circuits.
5. Mettre la pile au rebut en ayant recours aux
autorités locales de ramassage des déchets ou un
centre de service Skil.
AVERTISSEMENT
!
BM 1619X01525 06-06 6/14/06 11:30 AM Page 18

-19-
Symboles
IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et
apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de
façon plus efficace et plus sûre.
Symbole Nom Désignation/Explication
V Volts Tension (potentielle)
A Ampères Courant
Hz Hertz Fréquence (cycles par seconde)
W Watt Puissance
kg Kilogrammes Poids
min Minutes Temps
s Secondes Temps
Diamètre Taille des mèches de perceuse, meules,
etc.
n0Vitesse à vide Vitesse de rotation, à vide
.../min Tours ou mouvement alternatif par Tours, coups, vitesse en surface, orbites,
minute etc., par minute
0 Position d'arrêt Vitesse zéro, couple zéro ...
1, 2, 3, ... Réglages du sélecteur Réglages de vitesse, de couple ou de
l, ll, lll, ... position. Un nombre plus élevé signifie
une vitesse plus grande.
Sélecteur variable à l'infini avec arrêt La vitesse augmente depuis le réglage 0
Flèche Action dans la direction de la flèche
Courant alternatif Type ou caractéristique du courant
Courant continu Type ou caractéristique du courant
Courant alternatif Type ou caractéristique du courant
ou continu
Construction classe II Désigne des outils construits avec double
isolation
Borne de terre Borne de mise à la terre
Symbole d'avertissement Alerte l'utilisateur aux messages
d'avertissement
Sceau Li-ion RBRC Désigne le programme de recyclage des piles
Li-ion
A
0
A
0
A
0
A
0
A
A
A
Ce symbole signifie que cet
outil est approuvé par
Underwriters Laboratories.
Ce symbole signifie que cet
outil est approuvé par
l'Association canadienne de
normalisation.
Ce symbole signifie que
cet outil est approuvé
conformément aux normes
canadiennes par Underwriters
Laboratories. Ce symbole
signifie que
cet outil se
conforme aux
normes
mexicaines
NOM.
Ce symbole signifie que cet outil
est approuvé par Underwriters
Laboratories et qu’il a été
homologué selon les normes
canadiennes par Underwriters
Laboratories.
BM 1619X01525 06-06 6/14/06 11:30 AM Page 19

Numéro de modèle 2410
Tension nominale 10.8 V
Régime à vide n00-400/min
Temps de Charge 5 hr
Capacités maximales
Capacité de la douille Queue hexagonale de 1/4 po avec gorge de blocage
Perçage du bois 3/8 po (10 mm)
Métal doux 1/4 po (6 mm)
Tailles de vis 1/4 po (6 mm)
Chargeur 2 607 225 301
Tension nominale 120 V 60 Hz
-20-
Description fonctionnelle et spécifications
Débranchez le bloc-piles de l'outil ou placez l'interrupteur à la position de blocage
ou d'arrêt avant d'effectuer tout assemblage ou réglage ou de changer les
accessoires. Ces mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de l'outil.
AVERTISSEMENT
!

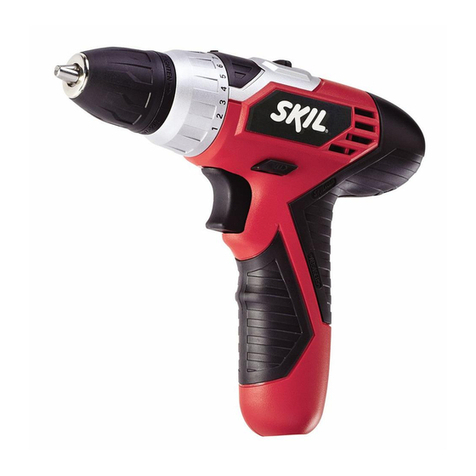

Perceuse/visseuse sans fil
TÉMOIN DE MARCHE
ARRIÈRE
TÉMOIN DE MARCHE
AVANT
PRISES D'AIR
POIGNÉE
CAOUTCHOUTÉE
GÂCHETTE DE COMMANDE
ÀVITESSE VARIABLE
BAGUE DE
VERROUILLAGE
EMBOUT
CADRAN DE
RÉGLAGE DU
COUPLE
CHARGEUR
RANGEMENT DES
EMBOUTS
ÉCLAIRAGE
D’APPOINT
SITE-LIGHT™
TÉMOINS D'ÉTAT
DE CHARGE
LEVIER DE MARCHE
AVANT/ARRIÈRE ET
VERROUILLAGE DE
GÂCHETTE
FIG. 1
BM 1619X01525 06-06 6/14/06 11:30 AM Page 20
