sks 300040 User manual

Installationsanleitung
Installation instructions
Instructions d'installation
SKS-Kinkel Elektronik GmbH
Version: 2.2
Support-Hotline: [phone]
E-Mail: [e-mail]
Dokument Art. Nr. 97000702

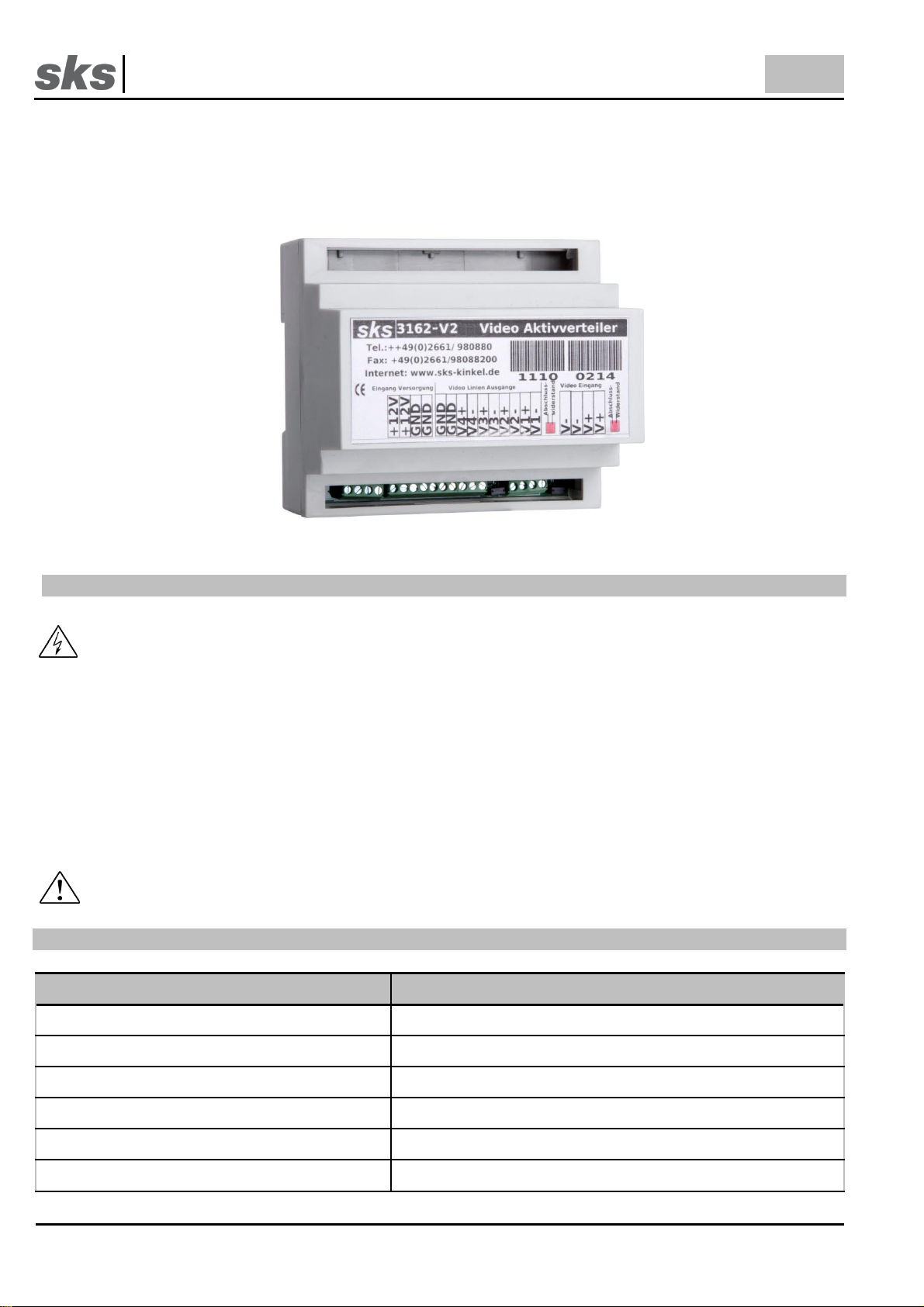

300040 (3162-V2) Aktivverteiler

SKS-Kinkel Elektronik GmbH
EN
300040 (3162-V2) Active distributor
Support-Hotline: [phone]
- 2 -
Version: 2.2
E-Mail: [e-mail]
Dokument Art. Nr. 97000702
1 Installation
Gefahr für Personen durch einen elektrischen Schlag. Verbrennungsgefahr, Geräteschäden und
Fehlfunktionen. Bei der Installation sind die Richtlinien der VDE 0100 und VDE 0800 einzuhalten.
(Deutschland)
Gegenmaßnahmen:
Schalten Sie zu Beginn der Arbeiten alle Spannungsführenden Leitungen frei.
Sichern Sie die ausgeschalteten Leitungen gegen irrtümliches Wiedereinschalten.
Stellen Sie Spannungsfreiheit durch Messung fest.
Decken Sie benachbarte, unter Spannung stehende, oder leitfähige Teile ab.
Alle Arbeiten und elektrische Anschlüsse müssen den nationalen Bestimmungen des jeweiligen Landes
entsprechen und von entsprechend ausgebildetem Fachpersonal durchgeführt werden.
Bei Geräten mit 230-V-Anschluss ist die DIN VDE 0100 zu beachten und einzuhalten.
2 Klemmenbezeichnung
Klemme
Bezeichnung
+12V
12 Volt Versorgung
GND
System Masse
V+
Eingang positives Videosignal
V-
Eingang negatives Videosignal
V1+ bis V4+
Ausgänge 1 –4 positives Videosignal
V1- bis V4-
Ausgänge 1 –4 negatives Videosignal
3 Beschreibung
Der Aktivverteiler verteilt das Videosignal auf bis zu 4 Steigleitungen. Die Ausgänge und Eingänge sind symmetrisch
aufgebaut und das positive Videosignal (+) darf nicht mit dem negativen Videosignal (-) vertauscht werden. Jede
Steigleitung bzw. jeder Ausgang muss mit einem 75Ohm Abschlusswiderstand versehen werden.
Versorgt wird der Aktivverteiler über das 300090 Video Kompaktnetzteil. Das zu verteilende Videosignal wird an die
V+ / V- Klemmen angeschlossen. Hier können direkt die Kameramodule Art.Nr. 300021 (820C) und auch der
Symmetrieverstärker Art.Nr. 300029 (318) angeschlossen werden.
Im Auslieferzustand ist der Abschlusswiderstand am Eingang gesetzt. Werden Aktivverteiler in einem System
verwendet, z.B. bei 8 Steigleitungen, darf an keinem Aktivverteiler der Abschlusswiderstand am Eingang gesetzt
sein. Um den Abschlusswiderstand am Eingang auszuschalten, entfernen Sie die Jumper J1 und J2.
Das Video Kompaktnetzteil kann bis zu zwei Aktivverteiler versorgen. Jeder weitere angeschlossene Aktivverteiler
wird mit einem Schaltnetzteil 300071 versorgt.

SKS-Kinkel Elektronik GmbH
EN
300040 (3162-V2) Active distributor
Support-Hotline: [phone]
- 3 -
Version: 2.2
E-Mail: [e-mail]
Dokument Art. Nr. 97000702
4 Technische Daten
Elektrische Daten
Spannungsversorgung
12VDC
Stromaufnahme
180mA
Max. Offsetspannung am Ausgang gegen GND
4,5V
Offsetspannung am Eingang
0 - 6,0V
Max. Amplitude am Eingang
2,5Vss
Allgemeines
Temperatur
-10°C bis +55°C
Feuchtigkeit
20% bis 90% nicht kondensierend
Gehäuse
Kunststoff Hutschienengehäuse
Abmessungen (Breite x Höhe x Tiefe)
105 x 91 x 70 mm (6TE)
Schutzklasse
IP20

SKS-Kinkel Elektronik GmbH
EN
300040 (3162-V2) Active distributor
Support-Hotline: [phone]
- 4 -
Version: 2.2
E-Mail: [e-mail]
Dokument Art. Nr. 97000702
5 Strukturplan

SKS-Kinkel Elektronik GmbH
EN
300040 (3162-V2) Active distributor
Support-Hotline: [phone]
- 5 -
Version: 2.2
E-Mail: [e-mail]
Dokument Art. Nr. 97000702
6 Verdrahtungsplan

SKS-Kinkel Elektronik GmbH
EN
300040 (3162-V2) Active distributor
Support-Hotline: [phone]
- 6 -
Version: 2.2
E-Mail: [e-mail]
Dokument Art. Nr. 97000702
7 Service
Für die Gewährleistung gelten die gesetzlichen Bestimmungen (vgl. hierzu auch unsere beigefügten bzw. im Internet unter
www.sks-kinkel.de/agb/ abrufbaren und einsehbaren AGB)
Abwicklung der Gewährleistung
Wir bieten unseren Kunden und auch Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. Dafür
beachten Sie die Verkaufs- und Lieferbedingungen auf unserer Internetpräsenz oder wenden Sie sich an unsere SKS-Support
Hotline.
Entsorgungshinweis
Durch die separate Sammlung von Elektro- und Elektronikaltgeräten soll die Wiederverwendung, die stoffliche Verwertung bzw.
andere Formen der Verwertung von Altgeräten ermöglicht sowie negative Folgen bei der Entsorgung der in den Geräten
möglicherweise enthaltenen gefährlichen Stoffe auf die Umwelt und die menschliche Gesundheit vermieden werden. Entsorgen
Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier bzw. Kunststoff.
Die Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und Elektronikgerätegesetz und der
REACH-Verordnung.
(EU-Richtlinie 2012/19/EU WEEE und 2011/65/EU RoHS).
(EU-REACH-Verordnung und Gesetz zu Durchführung der Verordnung (EG) Nr.1907/2006).
Haftungsausschluss
Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. Es können
dennoch Abweichungen nicht ausgeschlossen werden, so dass wir für die vollständige Übereinstimmung keine Gewähr
übernehmen. Die Angaben dieser Druckschrift werden regelmäßig überprüft und notwendige Korrekturen sind in den
nachfolgenden Auflagen enthalten.
Service und Support
Unser Supportteam steht Ihnen mit Rat und Tat zur Seite und kümmert sich um Ihre Anliegen. Unser SKS-Support ist für Sie per
E-Mail und Telefon erreichbar. Bitte geben Sie stets eine möglichst genaue Fehlerbeschreibung, Projektbezeichnung, Ihren
Namen und Ihre Kundennummer mit an.
Folgende Möglichkeiten stehen Ihnen zur Verfügung:
SKS-Support Hotline
[phone]
SKS-Support E-Mail
[e-mail]
Wir bieten ausschließlich Support für das Elektro-Handwerk, Architekten und Planungsbüros – Endkunden wenden sich bitte an
Ihren Elektro-Handwerksbetrieb
Anschrift
SKS-Kinkel Elektronik GmbH, Im Industriegebiet 9, 56472 Hof/ Westerwald
Tel.: [phone], Fax: [phone]
E-Mail: [e-mail], www.sks-kinkel.de
Entsorgen Sie das Gerät nicht in den Hausmüll, sondern über eine Sammelstelle für Elektronikschrott.
Die zuständige Sammelstelle erfragen Sie bitte bei Ihrer Stadt- bzw. Kommunalverwaltung.

SKS-Kinkel Elektronik GmbH
EN
300040 (3162-V2) Active distributor
Support-Hotline: [phone]
- 7 -
Version: 2.2
E-Mail: [e-mail]
Document art. no. 97000702
300040 (3162-V2) Active Distributor
1 Installation
Electrical shock hazard to persons. Danger of burns, damage to device and malfunctions. Observe VDE 0100
and VDE 0800 guidelines during installation. (Germany)
Counter measures:
Before beginning any work, deactivate and disconnect all energized electrical wires.
Secure the switched off/ disconnected lines against erroneous reconnection.
Use a measuring device to make sure that the wires are de energized.
Cover up any adjacent, energized or conducting components.
All work and all electrical connections must comply with the national provisions for the country in question
and must be performed by appropriately trained personnel.
DIN VDE 0100 must be observed and complied with in devices with a 230V connection.
2 Terminal designation
Terminal
Designation
+12V
12Volt power supply
GND
System mass
V+
Input positive video signal
V-
Input negative video signal
V1+ to V4+
Outputs 1 –4 positive video signal
V1- to V4-
Outputs 1 –4 negative video signal

SKS-Kinkel Elektronik GmbH
EN
300040 (3162-V2) Active distributor
Support-Hotline: [phone]
- 8 -
Version: 2.2
E-Mail: [e-mail]
Document art. no. 97000702
3 Description
The active distributor distributes the video signal to up to 4 risers. The outputs and inputs are built symmetrically and
the positive video signal (+) may not be confused with the negative video signal (-). Every riser and/or every output
must be equipped with a 75Ohm load resistor. The active distributor is supplied by the video compact power supply
300090.
Connect the video signal to be distributed to the terminal V+ / V-. There you can connect the camera module 300021
(820C) and the symmetry amplifier 300029 (318) directly, too. As delivered, the load resistor is set on the input. If
several active distributors are used in one system, e.g. with 8 risers, the load resistor may only be set on one active
distributor. In order to de-activate the load resistor on the input, you need to remove the jumpers J1 and J2.
Das Video compact power supply can provide up to two active distributors. Each other connected active splitter
must be supplied with an extra switching power supply 300071.
4 Technical data
Electrical Data
Power supply
12VDC
Current consumption
180mA
Offset voltage at output against GND
4,5V
Max. offset voltage at input
0 - 6,0V
Max. amplitude at input
2,5Vss
General
Temperature
-10°C to +55°C
Humidity
20% to 90% not condensing
Housing
Plastic top-hat rail housing
Dimensions (width x height x depth)
105 x 91 x 70 mm (6TE)
Protection class
IP20

SKS-Kinkel Elektronik GmbH
EN
300040 (3162-V2) Active distributor
Support-Hotline: [phone]
- 9 -
Version: 2.2
E-Mail: [e-mail]
Document art. no. 97000702

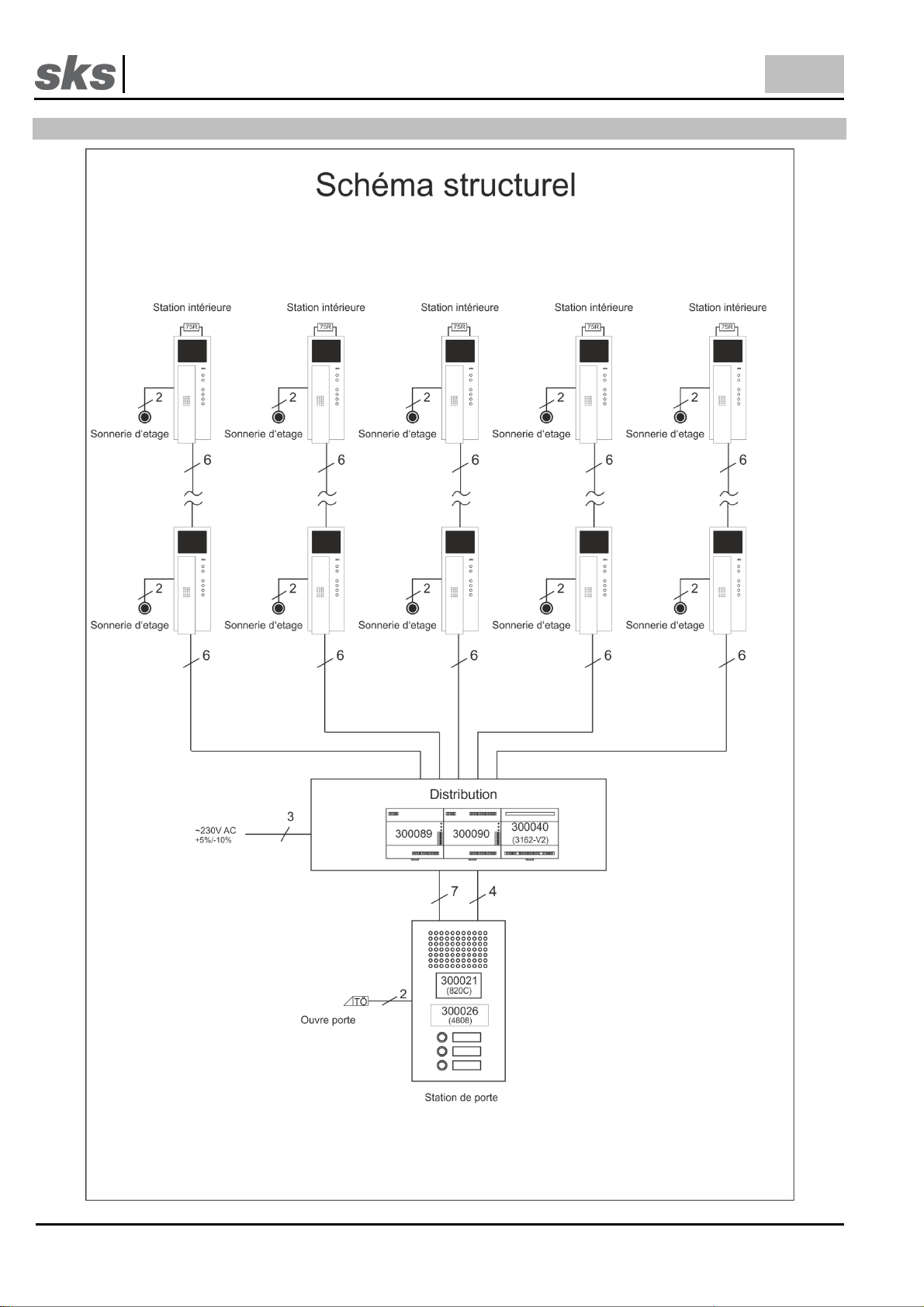

5 Structure plan

SKS-Kinkel Elektronik GmbH
EN
300040 (3162-V2) Active distributor
Support-Hotline: [phone]
- 10 -
Version: 2.2
E-Mail: [e-mail]
Document art. no. 97000702
6 Wiring plan

SKS-Kinkel Elektronik GmbH
EN
300040 (3162-V2) Active distributor
Support-Hotline: [phone]
- 11 -
Version: 2.2
E-Mail: [e-mail]
Document art. no. 97000702
7 Service
Statutory provisions for warranty shall apply. (See general terms and conditions in the appendix or the internet at www.sks-
kinkel.de/agb/)
Warranty
Our customers and electricians are offered a simplified settlement process of the warranty claim. For more information on this
please refer to the terms and conditions on our internet page or contact the SKS support hotline.
Disposal instructions
By separately disposing of electrical and electronic devices you will allow for the reuse, renewing and recycling of materials and
used appliances and equipment. At the same time this separation shall prevent negative effects of the possibly existing
dangerous substances and materials on the environment and public health. Dispose of the packaging in the respective separate
containers for cardboard, paper and plastics.
The products comply with the regulatory requirement, in particular with electrical and electronic equipment act and the REACH-
regulation.
(EU- guideline 2012/19/EU WEEE and 2011/65/EU RoHS).
(EU-REACH- regulation and the law implementing regulation (EG) Nr.1907/2006).
Liability disclaimer
We have checked the content of this document to verify that it corresponds to the hard- and software described herein. There
may, however, be deviations and SKS-Kinkel GmbH may not be held liable for a lack of conformity. The information in this
document is checked regularly and necessary changes are made in subsequent issues.
Service and support
Our support team provides practical assistance and advice. SKS support may be reached via email or phone. When contacting
us please provide an exact description of the fault, the project name your name and your customer ID.
We provide the following options:
SKS-Support Hotline
[phone]
SKS-Support E-Mail
[e-mail]
Support is exclusively provided for electricians, architects or planning offices. End customers are asked to contact their
electrician.
Address
SKS-Kinkel Elektronik GmbH, Im Industriegebiet 9, 56472 Hof/ Westerwald
Tel.: [phone], Fax: [phone]
E-Mail: [e-mail], www.sks-kinkel.de
Do not dispose of the device with the regular household refuse but take it to a collection point for
electronic scrap. The respective collection point is provided by the municipal administration in the area.

SKS-Kinkel Elektronik GmbH
FR
300040 (3162-V2) Distributor actif
Support-Hotline: [phone]
- 12 -
Version: 2.2
E-Mail: [e-mail]
Document art. no. 97000702
300040 (3162-V2) Distributeur actif
1 Installation
Danger d'électrocution pour les personnes. Risque de brûlure, dommages à l’appareil et dysfonctionnements.
Les directives de la VDE 0100 et de la VDE 0800 doivent être respectées lors de l’installation. (Allemagne)
Contre-mesures°:
Mettez hors tension toutes les lignes conductrices au début des travaux.
Sécurisez les lignes déconnectées de manière à empêcher toute remise sous tension accidentelle.
Constatez l’absence de tension en procédant à une mesure.
Recouvrez les éléments voisins sous tension ou conducteurs.
Tous les travaux et les connexions électriques doivent répondre aux dispositions nationales du pays
concerné et sont l’affaire de spécialistes dûment qualifiés.
La norme DIN VDE 0100 est à observer et à respecter pour les appareils connectés en 230 V.
2 Désignation des bornes
Borne
Désignation
+12V
Alimentation 12 Volts
GND
Masse système
V+
Entrée signal vidéo positif
V-
Entrée signal vidéo négatif
V1+ à V4+
Sorties 1 à 4 signal vidéo positif
V1- à V4-
Sorties 1 à 4 signal vidéo négatif

SKS-Kinkel Elektronik GmbH
FR
300040 (3162-V2) Distributor actif
Support-Hotline: [phone]
- 13 -
Version: 2.2
E-Mail: [e-mail]
Document art. no. 97000702
3 Description
Le répartiteur actif répartit le signal vidéo sur 4 colonnes montantes. Les entrées et les sorties sont de structure
symétrique et le signal vidéo positif (+) ne doit pas être confondu avec le signal vidéo négatif (-). Chaque colonne
montante ou sortie doit être dotée d’une résistance terminale de 75 Ohms.
Le répartiteur actif est fournir par l' alimentation vidéo qui doit être commandé séparément. Le signal vidéo doit être
connecté au borne V+ / V-. Ici on peut connecter le module de caméra 300021 (820C) et le convertisseur de niveau
de ligne 300029 (318) directement. La résistance terminale est livrée posée à l’entrée.
Si plusieurs répartiteurs actifs sont utilisés dans un système par exemple pour 8 colonnes montantes, la résistance
terminale doit être fixée à l’entrée sur un répartiteur actif. Pour désactiver la résistance terminale en entrée, retirez
les cavaliers J1 et J2.
Le bloc d'alimentation compact vidéo peut fournir jusqu'à deux distributeurs actifs. Chaque autre répartiteur actif
connecté est fourni avec un 300071e d'alimentation de commutation
4 Caractéristiques techniques
Caractéristiques électriques
Alimentation en tension
12VDC
Intensité
180mA
Tension de décalage en sortie contre la terre
4.5V
Tension de décalage maxi en entrée
0 - 6.0V
Amplitude maxi en entrée
2,5Vss
Généralités
Température
de -10°C à +55°C
Humidité
20% à 90% sans condensation
Boîtier
Boîtier plastique en profilé chapeau
Dimensions (largeur x hauteur x profondeur)
105 x 91 x 70 mm (6TE)
Classe de protection
IP20

SKS-Kinkel Elektronik GmbH
FR
300040 (3162-V2) Distributor actif
Support-Hotline: [phone]
- 14 -
Version: 2.2
E-Mail: [e-mail]
Document art. no. 97000702
5 Schéma structurel

SKS-Kinkel Elektronik GmbH
FR
300040 (3162-V2) Distributor actif
Support-Hotline: [phone]
- 15 -
Version: 2.2
E-Mail: [e-mail]
Document art. no. 97000702
6 Schéma de câblage

SKS-Kinkel Elektronik GmbH
FR
300040 (3162-V2) Distributor actif
Support-Hotline: [phone]
- 16 -
Version: 2.2
E-Mail: [e-mail]
Document art. no. 97000702
7 Service
Les dispositions légales appliquent pour la garantie (voir. aussi notre accompagnement ou en ligne à www.sks-
kinkel.de/agb/ conditions et termes récupérables et visibles)
Règlement de la garantie
Nous offrons à nos clients et les électriciens un développement simplifié en cas de garantie. Mais notez nos
conditions pour la vente et la livraison sur notre site ou contactez notre hotline SKS-Support.
Instructions d'élimination
La collecte sélective des DEEE réutilisation, permet le recyclage ou d'autres formes d'utilisation de la ferraille. Des
conséquences négatives par l'élimination des substances dangereuses sur l'environnement et la santé humaine
peuvent être évités.Éliminer les matériaux d'emballage séparément dans la collecte des conteneurs pour le carton et
le papier ou le plastique.
Clause de non-responsabilité
Nous avons verifié les informations contenues d'imprimé en accord avec l'équipment informatique et logiciel décrivé.
On ne peut pas exclurer des déviation, si bien que nous ne portons pas garant de la concordance complète.
Les informations contenues dans cet imprimé sont revus régulièrement, les corrections nécessaires sont inclus dans
les éditions ultérieures.
Les produits répondent aux exigences légales, en particulier la loi déchets d'équipements électriques et et REACH-
règlement.
(EU-Richtlinie 2012/19/EU WEEE et 2011/65/EU RoHS).
(EU-REACH- règlement et droit règlement d'application (EG) Nr.1907/2006).
Service et soutien
Notre équipe de soutien est disponible avec des conseils et une aide pratique et de prendre soin de vos
préoccupations. Notre SKS-soutien est disponible pour vous par courriel ou par téléphone. Donnez toujours une
description précise du problème, le nom du projet, votre nom et votre numéro de client, s'il vous plait.
Les options suivantes sont disponibles:
SKS-Support Hotline
[phone]
SKS-Support E-Mail
[e-mail]
Nous offrons exclusivement le soutien pour le commerce électrique, les architectes et les bureaux d'études - des
clients finals sont priés de contacter leur atelier électrique
Adresse
SKS-Kinkel Elektronik GmbH, Im Industriegebiet 9, 56472 Hof/ Westerwald
Tel.: [phone], Fax: [phone]
E-Mail: [e-mail], www.sks-kinkel.de
Ne jetez pas l'appareil dans les ordures ménagères, mais un point pour les déchets
électroniques de collecte. Demandez à votre municipalité la collection compétente, s'il vous
plaît

SKS-Kinkel Elektronik GmbH
300040 (3162-V2) Aktivverteiler, active ditributor, distributor actif
Support-Hotline: [phone]
- 17 -
Version: 2.2
E-Mail: [e-mail]
Dokument Art. Nr. 97000702
8 Notizen, notes, remarques
