SMUKEE LL-040112 User manual

© 2020 SMUKEE. Wszelkie prawa zastrzeżone. PL
1
INSTRUKCJA OBSŁUGI
Bateria termostatyczna wannowa
Nr partii: 202011
Tworzymy dla Ciebie.
Dziękujemy za wybranie tego produktu marki SMUKEE. Produkt został
zaprojektowany z myślą o Tobie, dlatego robimy wszystko, aby korzystanie
z niego sprawiało Ci przyjemność. Zadbaliśmy, aby elegancja, funkcjonalność
oraz wygoda użytkowania łączyły się z przystępną ceną.
W trosce o Twoje bezpieczeństwo zalecamy uważne przeczytanie poniższej
instrukcji obsługi.
Dane producenta:
mPTech Sp. z o. o.
ul. Nowogrodzka 31
00-511 Warszawa
Polska
Infolinia: ([phone]
E-mail: [e-mail]
Punkt dostarczania sprzętu:
mPTech Sp. z o. o.
ul. Krakowska 119
50-428 Wrocław
Polska
Zaprojektowano w Polsce
Wyprodukowano w Chinach
1. Spis treści
1. Spis treści ......................................................................................................... 1
2. Bezpieczeństwo użytkowania................................................................... 2
3. Specyfikacja techniczna.............................................................................. 2
3.1 Dane techniczne ............................................................................................................... 2
3.2 Zawartość zestawu.......................................................................................................... 2
3.3 Budowa................................................................................................................................. 3
4. Montaż.............................................................................................................. 3
5. Użytkowanie................................................................................................... 5
6. Rozwiązywanie problemów....................................................................... 5
7. Konserwacja urządzenia............................................................................. 5
8. Objaśnienie znaczenia symboli................................................................. 5
9. Korzystanie z instrukcji............................................................................... 6
9.1 Zgody .................................................................................................................................... 6
9.2 Znaki towarowe................................................................................................................ 6
10. Prawidłowa utylizacja zużytego sprzętu ............................................ 6
11. Gwarancja ..................................................................................................... 6

© 2020 SMUKEE. Wszelkie prawa zastrzeżone. PL
2
2. Bezpieczeństwo użytkowania
Zapoznaj sięuważnie z podanymi tu wskazówkami. Nieprzestrzeganie tych
wskazówek może byćniebezpieczne lub niezgodne z prawem.
Uwaga
Producent nie jest odpowiedzialny za konsekwencje sytuacji spowodowanych
nieprawidłowym użytkowaniem urządzenia lub niezastosowaniem się do
zaleceń.
•Przed użyciem zapoznaj się z całą instrukcją obsługi
•Niewłaściwe zamontowanie baterii może wpłynąć na bezpieczeństwo
użytkowania.
•Zapewnij przyłączenie baterii do instalacji o ciśnieniu zgodnym ze
specyfikacją urządzenia.
•Montaż powinien być wykonany przez wykwalifikowany personel (np.
hydraulika)
•Podczas montażu należy nosić rękawice ochronne.
•Produkt może być używany tylko do zasilania wanny w wodę
przeznaczoną do kąpieli i higieny.
•Po zamontowaniu i dłuższej przerwie w użytkowaniu, urządzenie należy
przez chwilę przepłukać silnym strumieniem wody.
•Urządzenie nie jest zabawką. Dzieci nie powinny się nim bawić.
•Zachowaj instrukcję oraz jeśli to możliwe, opakowanie.
Elektroniczna wersja instrukcji obsługi dostępna jest pod adresem:
https://mptech.eu/qr/smukee/
3. Specyfikacja techniczna
3.1 Dane techniczne
Nazwa
Bateria termostatyczna wannowa
Model
LL-040112
Nr partii
202011
Materiał
mosiądz (<2,2% Pb, korpus), ABS, ceramiczna
głowica, chromowe wykończenia
Szerokość
270 mm
Rozstaw przyłączy
150 mm
Gwinty
G 1/2 –G 1/2
Klasa przepływu
A
Grupa akustyczna
U
3.2 Zawartość zestawu
1. Bateria termostatyczna wannowa
2. Uszczelki (4 szt.)
3. Krzywka podłączeniowa (2 szt.)
4. Nakładka maskująca mocowanie baterii (2szt.)

© 2020 SMUKEE. Wszelkie prawa zastrzeżone. PL
3
5. Instrukcja obsługi
Jeśli brakuje którejkolwiek z powyższych pozycji lub jest ona uszkodzona, to
skontaktuj się ze sprzedawcą.
Zalecamy zachować opakowanie na wypadek ewentualnej reklamacji.
Przechowuj opakowanie poza zasięgiem dzieci.

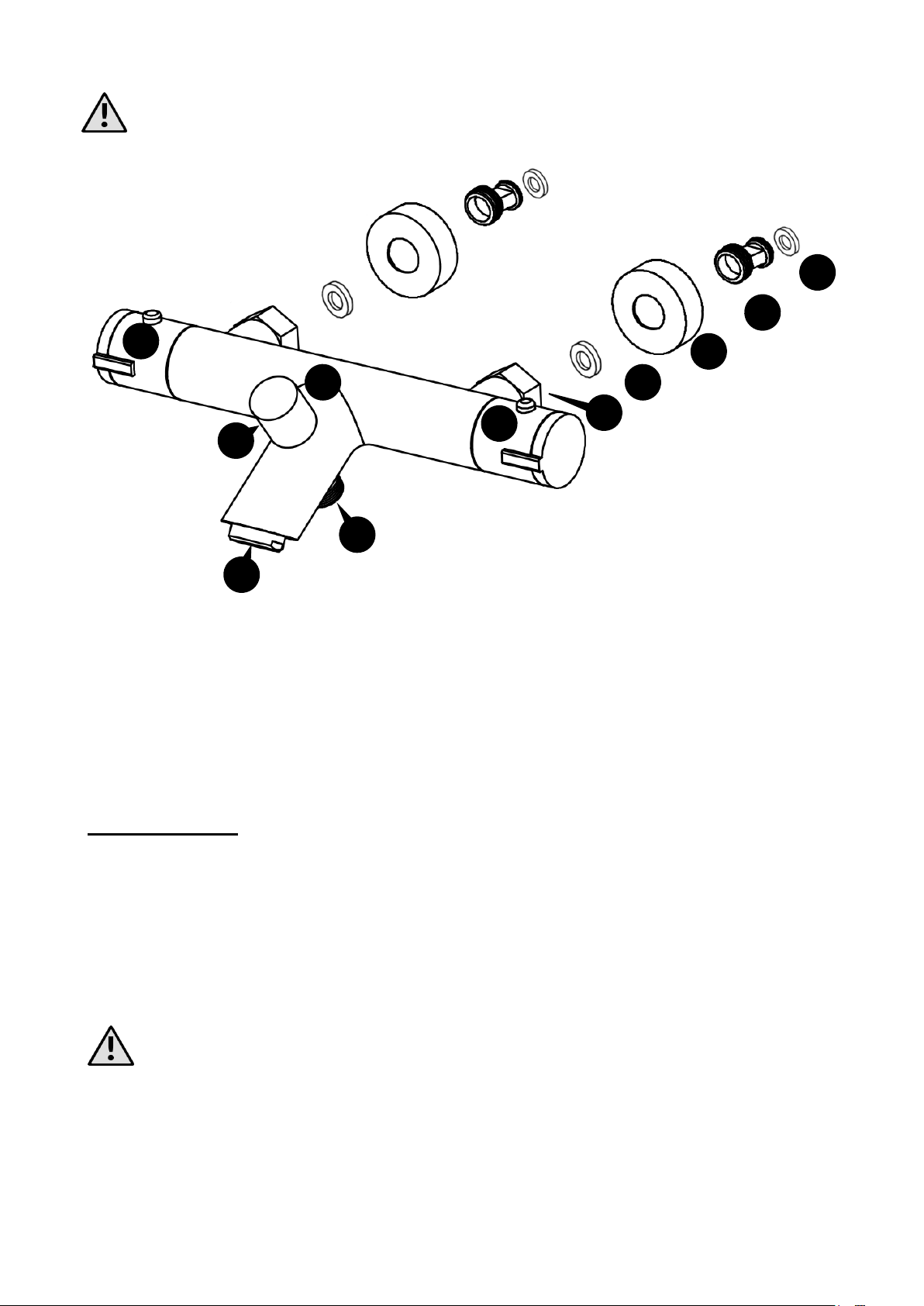

3.3 Budowa
1. Korpus
2. Regulator natężenia wody
3. Regulator termostatyczny do
regulacji temperatury wody
4. Perlator
5. Wyjście wody na wąż
prysznicowy
6. Przełącznik wanna/prysznic
7. Nakrętka blokująca
8. Uszczelka baterii
9. Nakładka maskująca
10. Krzywka podłączeniowa
11. Uszczelka przyłącza
4. Montaż
Bateria pasuje do standardowego wyprowadzenia wody przygotowanego pod
zastosowanie baterii wannowych. Jeśli wyprowadzenia nie ma należy je
wykonać na wysokości ok. 1000 mm (weź pod uwagę wysokość wanny)
o rozstawie 150 mm. Należy pamiętać żeby wyprowadzenie ciepłej wody
znajdowało się z lewej strony. Miejsce montażu baterii powinno znajdować się
jak najbliżej źródła zasilania instalacji wodnej, natomiast możliwie jak najdalej od
instalacji elektrycznej i gazowej.
Montaż baterii oraz ewentualne przygotowanie podłączenia wody powinna
wykonać osoba wykwalifikowana. Instalacja wodna powinna być wykonana
1
2
3
11
10
9
8
6
5
4
7

© 2020 SMUKEE. Wszelkie prawa zastrzeżone. PL
4
zgodnie z obowiązującymi przepisami.
Przed przystąpieniem do instalacji baterii powinno się przepłukać (przez 1-2
minuty) wyprowadzenie wody, do którego zostanie podłączona, ponieważ
pozwoli to na usunięcie zanieczyszczeń, które mogłyby ją uszkodzić.
Montaż należy rozpocząć od zamocowania krzywek podłączeniowych do
wyprowadzenia wody. Następnie na krzywki należy nałożyć nakładki
maskujące, po czym do nakrętek blokujących przy baterii włożyć uszczelki
i dokręcić nakrętki do krzywek przy pomoczy klucza nastawnego (nie jest częścią
zestawu).
Po poprawnym zamontowaniu baterii do wyprowadzenia wody można
przystąpić do instalacji węża prysznicowego do wyjścia wody umieszczonego
1.
2.

© 2020 SMUKEE. Wszelkie prawa zastrzeżone. PL
5
w spodniej części baterii.
5. Użytkowanie
Po montażu i dłuższej przerwie w użytkowaniu, urządzenie należy przepłukać
silnym strumieniem wody.
Za pomocą uchwytu regulatora natężenia strumienia wody możliwe jest
regulowanie ilości wody wypływającej z wylewki. Powrót do pozycji wyjściowej
zamyka wypływ wody.
Regulator termostatyczny umożliwia regulację temperatury wody-przekręcając
regulator zgodnie z ruchem wskazówek zegara zmniejszasz temperaturę wody,
przekręcając go w przeciwnym kierunku zwiększasz temperaturę. Regulator
termostatyczny jest wyposażony w blokadę uniemożliwiającą przypadkowe
nastawienie bardzo gorącej wody (powyżej 38 ºC). Aby mieć możliwość
ustawienia temperatury wody powyżej 38 ºC wciśnij przycisk blokady i przekręć
regulator w pożądaną pozycję.
Przełączania między wężem prysznicowym a kranem wannowym dokonuje się
przełącznikiem umieszczonym na wierzchu korpusu baterii. W pozycji
opuszczonej woda popłynie przez kran wannowy, a po podciągnięciu
przełącznika woda popłynie przez wąż prysznicowy.
6. Rozwiązywanie problemów
W razie jakichkolwiek problemów z urządzeniem warto zapoznać się
z poniższymi poradami.
Niskie ciśnienie wody
Upewnij się czy przyłącze wodne zapewnia ciśnienie
wody zgodne ze specyfikacją urządzenia.
Sprawdź wyjścia wody pod kątem zabrudzeń.
Nie działa termostat
Sprawdź czy ciepła woda została poprawnie
podłączona.
Jeśli problem nadal występuje, to skontaktuj się z serwisem.
7. Konserwacja urządzenia
Aby przedłużyć żywotność urządzenia:
1. Dla zachowania długiego i bezawaryjnego czasu działania przynajmniej
raz w miesiącu odkręć skrajne położenia temperaturowe wody na ok. 1-2
minut. Powtórz cykl 2-3 razy.
2. Nie próbuj rozmontowywać baterii. Nieprofesjonalna ingerencja
w urządzenie może je poważnie uszkodzić lub zniszczyć.
3. Regularnie czyścić z osadów kamienia przy pomocy środków dostępnych
w sprzedaży. Nie używaj do czyszczenia środków o właściwościach
żrących, benzyny, rozpuszczalników itp.
8. Objaśnienie znaczenia symboli
Opakowanie urządzenia można poddać recyklingowi zgodnie
z lokalnymi przepisami.

© 2020 SMUKEE. Wszelkie prawa zastrzeżone. PL
6
Elementy opakowania należy wyrzucić do odpowiednich kontenerów
Oznaczenie kontenera, do którego należy wyrzucić opakowanie-papier.
Symbol oznaczający tekturę falistą (materiał opakowania).
Znak budowlany – znak wskazujący, że wyrób budowlany
oznaczony tym znakiem może być udostępniany na rynku
krajowym i stosowany przy wykonywaniu robót budowlanych.
Liczba 20 oznacza dwie ostatnie cyfry roku, w którym znak
budowlany został po raz pierwszy umieszczony na wyrobie
budowlanym. K.D.W.U nr 4/2020 z dnia 28.10.2020. Oznaczenie
typu wyrobu budowlanego: Armatura
9. Korzystanie z instrukcji
9.1 Zgody
Bez uprzedniej pisemnej zgody producenta żadna część niniejszej instrukcji
obsługi nie może być powielana, rozpowszechniana, tłumaczona ani
przekazywana w jakiejkolwiek formie czy przy użyciu jakichkolwiek środków
elektronicznych bądź mechanicznych, w tym przez tworzenie fotokopii,
rejestrowanie lub przechowywanie w jakichkolwiek systemach
przechowywania i udostępniania informacji.
9.2 Znaki towarowe
Wszystkie marki i nazwy produktów są znakami towarowymi lub zastrzeżonymi
znakami towarowymi danych firm.
10. Prawidłowa utylizacja zużytego sprzętu
Utylizacji baterii wannowej należy dokonać zgodnie z lokalnymi przepisami.
Wpłynie to na ochronę środowiska, a także bezpieczeństwo.
11. Gwarancja
Produkt ma 3 lata gwarancji, licząc od daty sprzedaży produktu. W przypadku
usterki produkt należy zwrócić do sklepu, w którym został zakupiony,
pamiętając o konieczności okazania dowodu zakupu. Produkt powinien być
kompletny i najlepiej, gdyby był umieszczony w oryginalnym opakowaniu.
Więcej informacji infolinia ([phone].
20

© 2020 SMUKEE. All Rights Reserved. EN
7
USER MANUAL
Thermostatic bath mixer tap
Lot number: 202011
We create for you.
Thank you for choosing SMUKEE product. It has been designed especially for
you. We are doing everything to make its use pleasurable and comfortable. We
made sure that elegance, functionality and convenience of use were combined
with an affordable price.
For your own safety, please read this manual carefully.
Manufacturer
mPTech Ltd.
Nowogrodzka 31
00-511 Warsaw
Poland
Helpline: ([phone]
E-mail: [e-mail]
Equipment delivery location:
mPTech Ltd.
Krakowska street 119
50-428 Wrocław
Poland
Designed in Poland
Manufactured in China
1. Table of contents
1. Table of contents........................................................................................... 7
2. Safety of use.................................................................................................... 8
3. Technical Specification................................................................................ 8
3.1 Technical data.................................................................................................................... 8
3.2 Package content ............................................................................................................... 8
3.3 Construction ...................................................................................................................... 9
4. Mounting.......................................................................................................... 9
5. Use....................................................................................................................11
6. Troubleshooting ..........................................................................................11
7. Maintenance of the device.......................................................................11
8. Explanation of symbols .............................................................................11
9. The use of the manual ................................................................................12
9.1 Consents........................................................................................................................... 12
9.2 Trademarks...................................................................................................................... 12
10. Correct disposal of used equipment...................................................12
11. Warranty .....................................................................................................12

© 2020 SMUKEE. All Rights Reserved. EN
8
2. Safety of use
Read these guidelines carefully. Not following them may be dangerous or illegal.
Attention
The manufacturer is not responsible for any consequences caused by improper
usage of the phone and not obeying the above instructions.
•Read the manual carefully before use
•Improper installation of the battery may affect the safety of use.
•Ensure that the battery is connected to an installation with a pressure
according to the device's specifications.
•Installation should be carried out by qualified personnel (e.g. plumbers).
•Wear protective gloves during installation.
•The product can only be used to supply water for bathing and hygiene.
•After installation and a longer break in use, the device should be flushed
briefly with a strong water jet.
•This device is not a toy. Children should not play with it.
•Keep the manual and, if possible, the packaging.
The latest version of the user manual is available at the Internet address:
https://mptech.eu/qr/smukee/
3. Technical Specification
3.1 Technical data
Name
Thermostatic bath mixer tap
Model
LL-040112
Lot number
202011
Material
brass (<2.2% Pb), ABS, ceramic
head, chrome trim
Width
270 mm
Connectors spacing
150 mm
Threads
G 1/2 - G 1/2
Flow class
A
Acoustic group
U
3.2 Package content
1. Thermostatic bath mixer tap
2. Seals (4 pcs)
3. Connecting cam (2 pcs.)
4. Cover plate masking the battery mount (2pcs)
5. User manual
If any of the above items is missing or damaged, please contact your dealer.

© 2020 SMUKEE. All Rights Reserved. EN
9
We advise to keep the container in case of any complaints. Keep the packaging
out of reach of children.
3.3 Construction
1. Main body
2. Water flow regulator
3. Water temperature regulator
4. Aerator
5. Water outlet for shower hose
6. Bath/shower switch
7. Locking nut
8. Battery seal
9. Cover plate
10. Connecting cam
11. Connection seal
4. Mounting
The mixer fits into the standard water outlet prepared for the use of bath mixers.
If there are no outlets, they should be made at a height of approx. 1000 mm (take
into the account theheight of the bath tub) with a spacing of150 mm. Remember
that the hot water outlet should be on the left side. The place of installation of
the battery should be as close as possible to the power source of the water
system and as far away from the electrical and gas system as possible.
Installation of the battery and possible preparation of the water connection
should be done by a qualified person. The water installation should be made in
accordance with the current regulations.
1
2
3
11
10
9
8
6
5
4
7

© 2020 SMUKEE. All Rights Reserved. EN
10
Before installing the battery, the water outlet to which it will be connected
should be flushed (for 1-2 minutes), as this will remove any impurities that might
damage it.
The installation should start with fixing the connection cams to the water outlet.
Then attach cover caps to the cams, then insert the gaskets into the lock nuts on
the battery and tighten the nuts on the cams using an adjustable spanner (not
included).
After correct installation of the faucet to the water outlet, you can proceed with
the installation of the shower hose to the water outlet located at the bottom of
the faucet.
1.
2.

© 2020 SMUKEE. All Rights Reserved. EN
11
5. Use
After mounting and a longer break in use, the device should be flushed briefly
with a strong water jet.
The amount of water flowing can be adjusted with the handle of the water flow
regulator. Return to the starting position closes the water flow.
The thermostatic regulator allows you to regulate the water temperature - by
turning the regulator clockwise you reduce the water temperature, by turning it
in the opposite direction you increase the temperature. The thermostatic
regulator is equipped with a lock to prevent the accidental setting of very hot
water (above 38 ºC). To be able to set the water temperature above 38 ºC, press
the lock button and turn the regulator to the desired position.
The switch between the shower hose and the bath tub tap is made by a switch
located on top of the mixer tap body. In the lowered position, the water will flow
through the bathtub tap and when the switch is pulled up, the water will flow
through the shower hose.
6. Troubleshooting
In case of any problems with the device, please refer to the following tips.
Low water pressure
Make sure that the water connection provides water
pressure in accordance with the device specifications.
Check the water outlets for dirt.
Thermostat does not
work
Check that the hot water is connected correctly.
If the problem persists, contact service centre.
7. Maintenance of the device
To extend the service life of the device:
1. To maintain a long and trouble-free operation time at least once a month,
unscrew the extreme temperature positions of the water to approx. 1-2
minutes. Repeat the cycle 2-3 times.
2. Do not try to disassemble the product. Tampering with the device in an
unprofessional manner may cause serious damage to the phone or destroy
it completely.
3. Regularly clean the stone deposits with products available on the market.
Do not use corrosive liquids, petrol, solvents, etc. for cleaning the device.
8. Explanation of symbols
The packaging of the device can be recycled in accordance with local
regulations.
The packaging elements should be disposed of in appropriate
containers.

© 2020 SMUKEE. All Rights Reserved. EN
12
The marking of the container into which the box should be discarded -
paper.
Symbol for corrugated cardboard (packaging material).
Construction mark - a sign indicating that a construction product
bearing this mark may be made available on the national market
and used in the execution of construction works.
The number 20 represents the last two digits of the year in which
the construction mark was first affixed to a construction
product. K.D.W.U. No 4/2020 of 28.10.2020. Construction
product type designation: Fittings
9. The use of the manual
9.1 Consents
Without prior written consent of the manufacturer, no part of this manual may
be photocopied, reproduced, translated or transmitted in any form or by any
means, electronic or mechanical, including photocopying, recording or storing in
any systems of storing and sharing information.
9.2 Trademarks
All brand names and product names are trademarks or registered trademarks of
their respective companies.
10. Correct disposal of used equipment
Dispose of the bath tap in accordance with local regulations It has an impact on
environment and safety.
11. Warranty
The product is covered by a 3 year warranty from the date of sale of the product.
In case of a defect, the product should be returned to the shop where it was
purchased, remembering to provide the proof of purchase. The product should
be complete and preferably placed in its original packaging. More information on
the helpline ([phone].
20
