Sony Handycam CCD-TR317E User manual

3-868-322-12 (1)
©1999 Sony Corporation
Video Camera
Recorder
Operating Instructions
Before operating the unit, please read this manual thoroughly,
and retain it for future reference.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Перед эксплуатацией аппарата внимательно прочтите,
пожалуйста, данное руководство и сохраните его для
дальнейших справок.
CCD-TR317E

2
English
Welcome!
Congratulations on your purchase of this Sony
Handycam®camcorder. With your Handycam,
you can capture life’s precious moments with
superior picture and sound quality.
Your Handycam is loaded with advanced
features, but at the same time it is very easy to
use. You will soon be producing home video that
you can enjoy for years to come.
WARNING
To prevent fire or shock hazard, do not expose
the unit to rain or moisture.
To avoid electrical shock, do not open the
cabinet.
Refer servicing to qualified personnel only.
Русский
Добро пожаловать!
Поздравляем Вас с приобретением данной
видеокамеры Handycam® фирмы Sony. С
помощью Вашей видеокамеры Handycam Вы
сможете запечатлеть дорогие Вам мгновения
жизни с превосходным качеством
изображения и звука.
Ваша видеокамера Handycam оснащена
усовершенствованными функциями, но в то
же время ее очень легко использовать.
Вскоре Вы будете создавать семейные
видеопрограммы, которыми можете
наслаждаться последующие годы.
ПРЕДУПРЕЖДЕНИЕ
Для предотвращения возгорания или
опасности электрического удара не
допускайте попадания аппарата под дождь
и берегите его от сырости.
Во избежание поражения электрическим
током не открывайте корпус.
За обслуживанием обращаться только к
квалифицированному обслуживающему
персоналу.

3
English
Table of contents
Checking supplied accessories ............................. 5
Quick Start Guide ................................... 6
Getting started
Using this manual ......................................... 10
Step 1 Preparing the power supply ........... 12
Installing the battery pack..................... 12
Charging the battery pack ..................... 13
Connecting to the mains ........................ 17
Step 2 Inserting a cassette ............................ 18
Recording – Basics
Recording a picture ....................................... 19
Shooting backlit subjects
(BACK LIGHT) ............................... 23
Shooting in the dark (NightShot) ......... 24
Superimposing the date and time
on pictures ........................................ 26
Checking the recording
– EDITSEARCH/Rec Review ............... 27
Playback – Basics
Connections for playback ............................. 28
Playing back a tape........................................ 29
Advanced Recording Operations
Using the wide mode .................................... 31
Using the fader function ............................... 33
Using special effects
– Picture effect ......................................... 36
Using the PROGRAM AE function............. 38
Adjusting the exposure manually ............... 41
Focusing manually ........................................ 42
Superimposing a title .................................... 44
Making your own titles ................................ 46
Editing
Dubbing a tape ............................................... 48
Customizing Your Camcorder
Changing the menu settings ........................ 49
Resetting the date and time.......................... 58
Additional Information
Playback modes ............................................. 60
Changing the lithium battery in your
camcorder ................................................ 62
Troubleshooting............................................. 64
Self-diagnosis display ................................... 67
Warning indicators and messages .............. 68
Using your camcorder abroad ..................... 74
Maintenance information and
precautions .............................................. 75
Specifications.................................................. 80
Quick Reference
Identifying the parts and controls............... 82
Quick Function Guide .................................. 89
Index ................................................................ 91

4
Русский
Оглавление
Проверка прилагаемых принадлежностей... 5
Руководство по быстрому
запуску ....................................................... 8
Подготовка к эксплуатации
Использование данного руководства .. 10
Пункт 1 Подготовка источника питания .. 12
Установка батарейного блока ........ 12
Зарядка батарейного блока ............ 13
Подсоединение к сетевой розетке
..................................................... 17
Пункт 2 Установка кассеты ................. 18
Запись – Основные положения
Запись изображения .............................. 19
Съемка объектов с задней
подсветкой (BACK LIGHT) ........ 23
Съемка в темноте (Ночная съемка) .. 24
Наложение даты и времени на
изображения .............................. 26
Проверка записи
– EDITSEARCH / Просмотр
записи ................................................ 27
Воспроизведение – Основные
положения
Просмотр записи на экране
телевизора ........................................ 28
Воспроизведение ленты ........................ 29
Усовершенствованные операции
съемки
Использование широко-экранного
режима .............................................. 31
Использование функции фейдера........ 33
Использование специальных эффектов
– Эффект изображения .................. 36
Использование функции PROGRAM AE .. 38
Регулировка экспозиции вручную ........ 41
Фокусировка вручную ............................ 42
Наложение титра .................................... 44
Создание своих собственных титров ... 46
Монтаж
Перезапись ленты .................................. 48
Выполнение индивидуальных
установок на видеокамере
Изменение установок меню .................. 49
Переустановка даты и времени ............ 58
Дополнительная информация
Режимы воспроизведения ..................... 60
Замена литиевой батарейки в Вашей
видеокамере ..................................... 62
Поиск и устранение неисправностей ... 69
Индикация самодиагностики ................ 72
Предупреждающие индикаторы и
сообщения ......................................... 73
Использование Вашей видеокамеры за
границей ............................................ 74
Информация по уходу за аппаратом и
меры предосторожности ................. 75
Технические характеристики ................ 81
Оперативный справочник
Обозначение частей и регуляторов...... 82
Руководство по быстрым функциям .... 90
Алфавитный указатель.......................... 92

5
Getting started Подготовка к эксплуатации
Checking supplied
accessories
Make sure that the following accessories are
supplied with your camcorder.
1AC-L10A/L10B/L10C AC power adaptor (1),
Mains lead (1) (p. 13)
2NP-F330 battery pack (1) (p. 12, 13)
3CR2025 lithium battery (1) (p. 62)
The lithium battery is already installed in
your camcorder.
4A/V connecting cable (1) (p. 28)
5Shoulder strap (1) (p. 84)
Contents of the recording cannot be
compensated if recording or playback is not
made due to a malfunction of the camcorder,
video tape, etc.
Проверка прилагаемых
принадлежностей
Убедитесь, что следующие принадлежности
прилагаются к Вашей видеокамере.
1Сетевой адаптер переменного тока
AC-L10A/L10B/L10C (1) (стр. 13)
2Батарейный блок NP-F330 (1) (стр. 12,13)
3Литиевая батарейка СR2025 (1) (стр. 62)
Литиевая батарейка уже установлена в
Вашей видеокамере.
4Соединительный кабель аудио/видео
(1) (стр. 28)
5Плечевой ремень (1) (стр. 84)
Содержание записи не может быть
компенсировано в случае, если запись или
воспроизведение не выполнены из-за
неисправности видеокамеры, видеоленты
и т.п.
123
45

6
Quick Start Guide
English
Quick Start Guide
This chapter introduces you to the basic features of your
camcorder. See the page in parentheses “( )” for more
information.

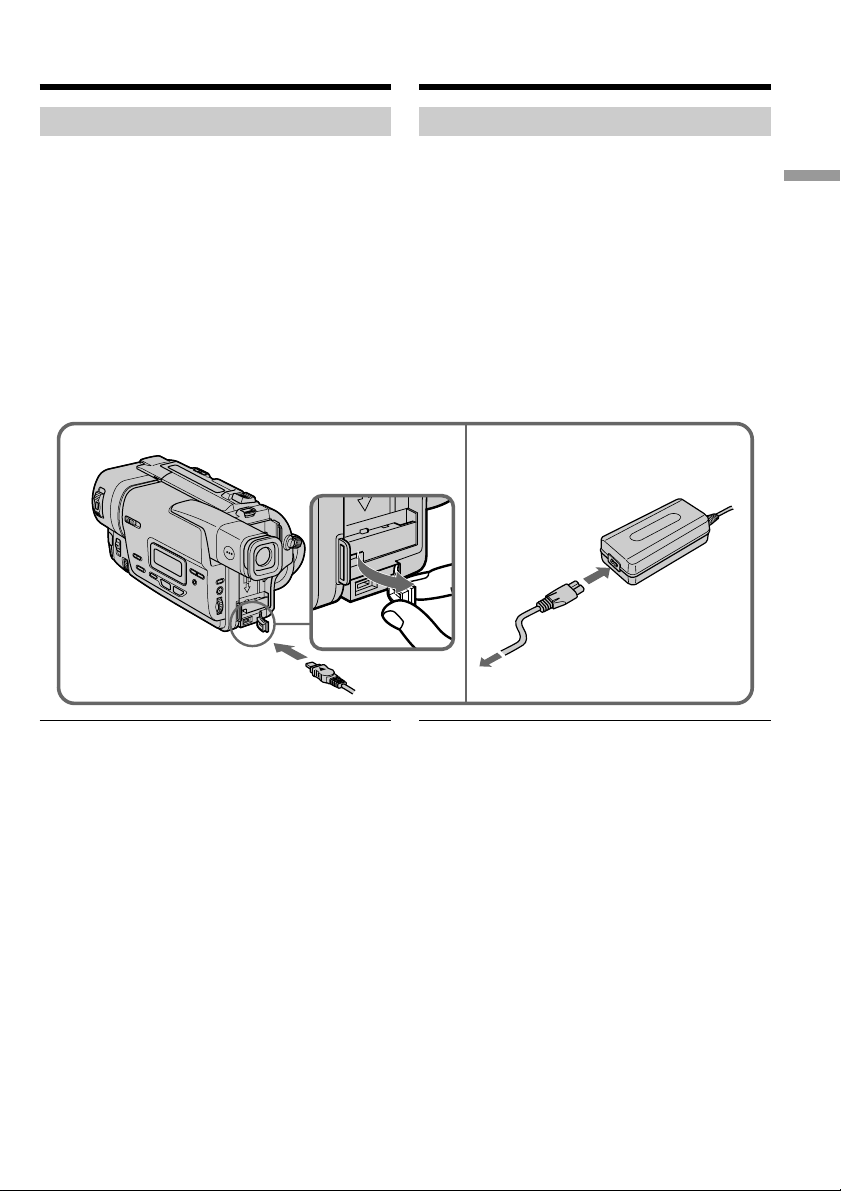

Open the DC IN
jack cover.
Connect the plug with
its vmark facing up.
Inserting a cassette (p. 18)
Connecting the mains lead (p. 17)
Use the battery pack when using your camcorder outdoors (p. 12).
3Close the cassette
compartment by
pressing the mark
on the cassette
compartment. The
cassette compartment
automatically goes
down.
1Slide EJECT in the
direction of the arrow
while pressing the
small blue button.
2Insert a cassette
into the cassette
compartment
with its window
facing out.
AC power adaptor (supplied)
EJECT

7
Quick Start Guide
Recording a picture (p. 19)
Viewfinder
Use the viewfinder placing your eye against its eyecup.
The picture in the viewfinder is black and white.
Monitoring the playback picture in
the viewfinder (p. 29)
NOTE
Do not pick up your camcorder by holding
the viewfinder or the battery pack.
1Set the POWER switch to
PLAYER
while
pressing the
small green
button.
2Press mto rewind the tape.
3Press Nto start playback.
1Set the POWER switch to CAMERA
while pressing
the small green
button.
2Turn STANDBY to STANDBY. The
picture appears in the viewfinder.
3Press the red button. Your camcorder
starts recording. To stop recording,
press the red button again.
POWER
OFF
PLAYER
CAMERA
(CHARGE)
L
O
C
K
START/STOP
S
T
A
N
D
B
Y
L
O
C
K
START/STOP
S
T
A
N
D
B
Y
POWER
OFF
PLAYER
CAMERA
(CHARGE)
REW
PLAY

8
Руководство по быстрому запуску
Русский
Руководство по быстрому запуску
В данной главе приведены основные функции Вашей
видеокамеры. Подробные сведения содержатся
приведены на странице в круглых скобках “( )”.
Откройте
крышку гнезда
DC IN.
Подсоедините штекер
так, чтобы его знак v
был направлен вверх.
Установка кассеты (стр. 18)
Подсоединение провода электропитания (стр. 17)
При пользовании видеокамерой вне помещения используйте батарейный блок
(стр. 12).
3Закройте кассетный
отсек, нажав метку
на кассетном
отсеке. Кассетный
отсек автоматически
опустится.
1Передвиньте
переключатель
EJECT в направлении
стрелки, нажав
маленькую синюю
кнопку.
2Вставьте
кассету в
кассетный
отсек так,
чтобы окошко
было обращено
наружу.
EJECT
Сетевой адаптер (прилагается)

9
Руководство по быстрому запуску
Запись изображения (стр. 19)
Видоискатель
Используйте видоискатель, приставив Ваш глаз к окуляру.
Изображение в видоискателе будет черно-белым.
Контроль воспроизводимого изображения в
видоискателе (стр. 29)
ПРИМЕЧАНИЕ
Не поднимайте видеокамеру, взявшись
за видоискатель или батарейный блок.
1Установите переключатель
POWER в
положение
PLAYER,
нажав
маленькую
зеленую
кнопку.
2Нажмите кнопку mдля перемотки
ленты.
3Нажмите кнопку Nдля начала
воспроизведения.
1Установите переключатель
POWER в
положение
CAMERA,
нажав
маленькую
зеленую
кнопку.
2 Поверните рычаг STANDBY в
положение STANDBY. В
видоискателе появится изображение.
3Нажмите красную кнопку.
Видеокамера начнет запись. Для
остановки записи нажмите красную
кнопку еще раз.
POWER
OFF
PLAYER
CAMERA
(CHARGE)
L
O
C
K
START/STOP
S
T
A
N
D
B
Y
L
O
C
K
START/STOP
S
T
A
N
D
B
Y
POWER
OFF
PLAYER
CAMERA
(CHARGE)
REW
PLAY

10
— Getting started —
Using this manual
As you read through this manual, buttons and
settings on your camcorder are shown in capital
letters.
e.g. Set the POWER switch to CAMERA.
When you carry out an operation, you can hear a
beep sound to indicate that the operation is being
carried out.
Note on TV colour systems
TV colour systems differ from country to
country. To view your recordings on a TV, you
need a PAL system-based TV.
Copyright precautions
Television programmes, films, video tapes, and
other materials may be copyrighted.
Unauthorized recording of such materials may
be contrary to the provision of the copyright
laws.
При чтении данного руководства учитывайте,
что кнопки и установки на видеокамере
показаны заглавными буквами.
Прим. Установите выключатель POWER в
положение CAMERA.
При выполнении операции на видеокамере
Вы сможете услышать зуммерный сигнал,
подтверждающий выполнение операции.
Примечание по системам
цветного телевидения
Системы цветного телевидения отличаются в
зависимости от страны. Для просмотра Ваших
записей на экране телевизора Вам
необходимо использовать телевизор,
основанный на системе PAL.
Предостережение об авторском
праве
Телевизионные программы, кинофильмы,
видеоленты и другие материалы могут быть
защищены авторским правом.
Нелицензированная запись таких материалов
может противоречить положениям закона об
авторском праве.
— Подготовка к эксплуатации —
Использование
данного руководства

11
Getting started Подготовка к эксплуатации
[a] [b] [c]
Using this manual
Precautions on camcorder care
•The viewfinder is manufactured using high-
precision technology.
However, there may be some tiny black
points and/or bright points (red, blue, green
or white) that constantly appear in the
viewfinder.
These points occur normally in the
manufacturing process and do not affect the
recorded picture in any way.
Effective ratio of pixels and/or screen are
99.99% or more.
•Do not let your camcorder get wet. Keep your
camcorder away from rain and sea water.
Letting your camcorder get wet may cause your
camcorder to malfunction. Sometimes this
malfunction cannot be repaired [a].
•Never leave your camcorder exposed to
temperatures above 60°C (140°F ), such as in a
car parked in the sun or under direct sunlight
[b].
•Do not place your camcorder so as to point the
viewfinder toward the sun. The inside of the
viewfinder may be damaged [c].
Использование данного руководства
Меры предосторожности при
уходе за видеокамерой
•Видоискатель изготовлен с помощью
высокопрецизионной технологии.
Однако на экране ЖКД и/или в
видоискателе могут постоянно
появляться черные или яркие цветные
точки (красные, синие или зеленые).
Появление этих точек вполне нормально
для процесса съемки и никоим образом
не влияет на записываемое изображение.
Свыше 99,99% экрана предназначено для
эффективного использования.
• Не допускайте, чтобы видеокамера
становилась влажной.
Предохраняйте видеокамеру от дождя и
морской воды. Если Вы намочите
видеокамеру, то это может привести к
неисправности аппарата, которая не всегда
может быть устранена [a].
• Никогда не оставляйте видеокамеру в
месте с температурой выше 60°С (140°F),
как, например, в автомобиле, оставленном
на солнце или под прямым солнечным
светом [b].
• Не располагайте свою видеокамеру таким
образом, чтобы видоискатель был
направлен на солнце. Иначе может быть
повреждено внутреннее устройство
видоискателя или экрана ЖКД [c].

12
BATT RELEASE
Installing the battery pack
Installthebatterypacktouseyourcamcorder
outdoors.
Slidethebatterypackdownuntilitclicks.
To remove the battery pack
Slidethebatterypackoutinthedirectionofthe
arrow while pressing BATT RELEASE down.
Afterinstallingthebatterypack
Donotcarryyourcamcorderbyholdingthe
batterypack.Ifyoudoso,thebatterypackmay
slideoffyourcamcorderunintentionally,
damagingyourcamcorder.
Step 1 Preparing the
power supply
Установка батарейного блока
Установите батарейный блок для того, чтобы
использовать Вашу видеокамеру вне
помещения.
Передвиньте батарейный блок вниз, чтобы он
защелкнется.
Для снятия батарейного блока
Передвиньте батарейный блок в направлении
стрелки, нажав кнопку BATT RELEASE
вниз.
После установки батарейного блока
Не переносите свою видеокамеру, взявшись
за батарейный блок. Если Вы так сделаете,
батарейный блок может непроизвольно
соскользнуть с Вашей видеокамеры и
повредить ее.
Пункт 1 Подготовка
источника питания

13
Getting started Подготовка к эксплуатации
POWER
OFF
PLAYER
CAMERA
(CHARGE)
Step 1 Preparing the power
supply
Charging the battery pack
Use the battery pack after charging it for your
camcorder.
Your camcorder operates only with the
“InfoLITHIUM” battery pack (L series).
(1)Open the DC IN jack cover and connect the
AC power adaptor supplied with your
camcorder to the DC IN jack with the plug’s v
mark facing up.
(2)Connect the mains lead to the AC power
adaptor.
(3)Connect the mains lead to the mains.
(4)Set the POWER switch to OFF (CHARGE).
Charging begins. The remaining battery time
is indicated in minutes on the display
window.
When the remaining battery indicator changes to
u, normal charge is completed. To fully charge
the battery (full charge), leave the battery pack
attached for about 1 hour after normal charge is
completed until FULL appears in the display
window. Fully charging the battery allows you to
use the battery longer than usual.
1
2
4
Пункт 1Подготовка источника
питания
Зарядка батарейного блока
Используйте батарейный блок для Вашей
видеокамеры после его зарядки.
Ваша видеокамера работает только с
батарейным блоком “InfoLITHIUM” (серии L).
(1)Откройте крышку гнезда DC IN и
подсоедините сетевой адаптер
переменного тока, прилагаемый к Вашей
видеокамере, к гнезду DC IN, так чтобы
штекер vбыл направлен вверх.
(2)Подсоедините провод электропитания к
сетевому адаптеру переменного тока.
(3)Подсоедините провод электропитания к
сетевой розетке.
(4)Установите переключатель POWER в
положение OFF (CHARGE). Начнется
зарядка. В окошке дисплея будет
отображаться время оставшегося заряда
в минутах.
Если индикатор оставшегося заряда
изменится на u, это значит, что
нормальная зарядка завершена. Для полной
зарядки батарейного блока (полная
зарядка) оставьте батарейный блок
прикрепленным на месте приблизительно на
один час после завершения нормальной
зарядки до тех пор, пока в окошко дисплея
не появится индикация FULL. Полная
зарядка батарейного блока позволяет Вам
использовать батарейный блок дольше чем
обычно.

14
Notes
•Preventmetallicobjectsfromcominginto
contactwiththemetalpartsoftheDCplugof
theACpoweradaptor.Thismaycauseashort-
circuit,damagingtheACpoweradaptor.
•Keepthebatterypackdry.
•Whenthebatterypackisnottobeusedfora
longtime,chargethebatterypackoncefully
andthenuseituntilitfullydischargesagain.
Keepthebatterypackinacoolplace.
Remainingbatterytimeindicator
Theremainingbatterytimeindicatorinthe
displaywindowroughlyindicatestherecording
time.
Batterypack
Thebatterypackischargedalittlebeforeit
leavesthefactory.
Untilyourcamcordercalculatestheactual
remainingbatterytime
“––––min”appearsinthedisplaywindow.
While charging the battery pack, no indicator
appears or the indicator flashes in the display
window in the following cases
– The battery pack is not installed correctly.
– The AC power adaptor is disconnected.
– Something is wrong with the battery pack.
Step 1 Preparing the power
supply
Примечания
• Не допускайте контакта металлических
предметов с металлическими частями
штекера постоянного тока сетевого
адаптера переменного тока. Это может
привести к короткому замыканию и
повреждению сетевого адаптера
переменного тока.
• Храните батарейный блок в сухом
состоянии.
• Если батарейный блок не будет
использоваться длительное время,
зарядите его один раз полностью, а затем
используйте его, пока он снова не
разрядится. Храните батарейный блок в
сухом месте.
Индикатор времени оставшегося заряда
батарейного блока
Индикатор времени оставшегося заряда
батарейного блока в окошке дисплея
приблизительно указывает время записи.
Батарейный блок
Батарейный блок уже немного заряжен на
предприятии-изготовителе.
До тех пор, пока Ваша видеокамера
определит действительное время
оставшегося заряда батарейного блока
В окошке дисплея будет отображаться
индикация “– – – – min”.
Во время зарядки батарейного блока
никакой индикатор не поялвяется, или
индикатор будет мигать в окошке дисплея
в следующих случаях
– Батарейный блок установлен не правильно.
– Отсоединен сетевой адаптер переменного
тока.
– Что-то не в порядке с батарейным блоком.
Пункт 1 Подготовка источника
питания

15
Getting started Подготовка к эксплуатации
Step 1 Preparing the power
supply
Charging time/Время зарядки
Approximatenumberofminutestochargean
emptybatterypack
Recording time/Время записи
Approximatenumberofminuteswhenyouusea
fullychargedbattery
Numbersinparentheses“( )”indicatethetime
usinganormallychargedbattery.
*Approximatecontinuousrecordingtimeat
25°C(77°F).Thebatterylifewillbeshorterif
youuse yourcamcorderin acold
environment.
** Approximatenumberofminuteswhen
recordingwhileyourepeatrecordingstart/
stop,zoomingandturningthepoweron/off.
Theactualbatterylifemaybeshorter.
Пункт 1 Подготовка источника
питания
Приблизительное время в минутах для
зарядки полностью разряженного
батарейного блока
Приблизительное время в минутах при
использовании полностью заряженного
батарейного блока
Числа в скобках “( )” указывают время при
использовании батарейного блока с
нормальной зарядкой.
*Приблизительное время непрерывной
записи при температуре 25°С (77°F). При
использовании видеокамеры в холодных
условиях срок службы батарейного блока
будет короче.
** Приблизительное время в минутах при
записи с неоднократным пуском/
остановкой записи, наездом видеокамеры
и включением/выключением питания.
Фактический срок службы заряда
батарейного блока может быть короче.
Batterypack/ Fullcharge(Normalcharge)/
Батарейный блок Полная зарядка (нормальная зарядка)
NP-F330 150 (90)
(supplied)/(прилагается)
NP-F530/F550 210(150)
NP-F730/F750 300(240)
NP-F930/F950 390(330)
NP-F960 420(360)
Batterypack/ Continuous*/ Typical**/
Батарейный блок Непрерывная* Типичная**
NP-F330 140 (125) 75 (70)
(supplied)/(прилагается)
NP-F530 245(220) 135(120)
NP-F550 280(250) 155(135)
NP-F730 500(450) 275(245)
NP-F750 580(525) 320(290)
NP-F930 780(705) 430(385)
NP-F950 900(790) 495(435)
NP-F960 1035(930) 570(510)

16
Playing time/Время воспроизведения
Approximatenumberofminuteswhenyouusea
fullychargedbattery
Numbersinparentheses“( )”indicatethetime
usinganormallychargedbattery.Thebatterylife
willbeshorterifyouuseyourcamcorderina
coldenvironment.
After charging the battery pack
DisconnecttheACpoweradaptorfromtheDC
INjackonyourcamcorder.
Noteontheremainingbatterytimeindicator
duringrecording
Theindicatormaynotbecorrect,dependingon
theconditionsinwhichyouarerecording.
Whatis”InfoLITHIUM”?
The “InfoLITHIUM” is a lithium ion battery pack
whichcanexchangedatasuchasbattery
consumptionwithcompatibleelectronic
equipment.Thisunitiscompatiblewiththe
“InfoLITHIUM” battery pack (L series). Your
camcorderoperatesonlywiththe
“InfoLITHIUM” battery. “InfoLITHIUM” L
seriesbatterypackshavethe mark.
“InfoLITHIUM” is a trademark of Sony
Corporation.
Step 1 Preparing the power
supply Пункт 1Подготовка источника питания
Приблизительное время в минутах при
использовании полностью заряженного
батарейного блока
Числа в скобках “( )” указывают время при
использовании батарейного блока с
нормальной зарядкой. При использовании
видеокамеры в холодных условиях срок
службы батарейного блока будет короче.
После зарядки батарейного блока
Отсоедините сетевой адаптер переменного
тока от гнезда DC IN на Вашей видеокамере.
Примечания по индикатору времени
оставшегося заряда батарейного блока во
время записи
Индикатор может быть неправильным в
зависимости от условий, в которых
выполняется запись.
Что такое “InfoLITHIUM”?
“InfoLITHIUM” представляет собой литиево-
ионный батарейный блок, который может
обмениваться данными, такими как
потребление заряда батарейного блока, с
совместимой электронной аппаратурой. Это
устройство совместимо с батарейным блоком
“InfoLITHIUM” (cерии L). Ваша видеокамера
работает только с батарейным блоком
“InfoLITHIUM”. На батарейных блоках серии
“InfoLITHIUM” имеется знак .
“InfoLITHIUM” является торговой маркой
корпорации Sony Corporation.
Batterypack/
Батарейный блок
NP-F330 145 (130)
(supplied)/(прилагается)
NP-F530 260(230)
NP-F550 295(260)
NP-F730 525(475)
NP-F750 610(550)
NP-F930 825(740)
NP-F950 930(830)
NP-F960 1090(980)

17
Getting started Подготовка к эксплуатации
Connecting to the mains
Whenyouuseyourcamcorderforalongtime,
werecommendthatyoupoweritfromthemains
usingtheACpoweradaptor.
(1)OpentheDCINjackcover,andconnectthe
AC power adaptor to the DC IN jack on your
camcorderwiththeplug’s vmarkfacingup.
(2)ConnectthemainsleadtotheACpower
adaptor.
(3)Connectthemainsleadtothemains.
PRECAUTION
ThesetisnotdisconnectedfromtheACpower
source(mains)aslongasitisconnectedtothe
mains,evenifthesetitselfhasbeenturnedoff.
Notes
•TheACpoweradaptorcansupplypowereven
ifthebatterypackisattachedtoyour
camcorder.
•The DC IN jack has “source priority”. This
meansthatthebatterypackcannotsupplyany
powerifthemainsleadisconnectedtotheDC
INjack,evenwhenthemainsleadisnot
pluggedintothemains.
Usingacarbattery
Use Sony DC Adaptor/Charger (not supplied).
2, 3
1
Step 1 Preparing the power
supply
Подсоединение к сетевой розетке
Если Вы собираетесь использовать
видеокамеру длительное время,
рекомендуется использовать питание от
электрической сети с помощью сетевого
адаптера переменного тока.
(1)Откройте крышку гнезда DC IN и
подсоедините сетевой адаптер
переменного тока к гнезду DC IN на Вашей
видеокамеру, так чтобы знак vна
штекере был обращен вверх.
(2)Подсоедините провод электропитания к
сетевому адаптеру переменного тока.
(3)Подсоедините провод электропитания к
сетевой розетке.
МЕРА ПРЕДОСТОРОЖНОСТИ
Аппарат не отключается от источника
питания переменного тока (электрической
сети) до тех пор, пока он остается
подсоединенным к электрической сети, даже
если сам аппарат и выключен.
Примечания
• Питание от сетевого адаптера переменного
тока может подаваться даже в случае, если
батарейный блок прикреплен к Вашей
видеокамере.
• Гнездо DC IN имеет “приоритет источника”.
Это значит, что питание от батарейного
блока не может подаваться, если провод
электропитания подсоединен к гнезду DC
IN, даже если провод электропитания и не
подсоединен к сетевой розетке.
Использование автомобильного
аккумулятора
Используйте адаптлер/зарядное устройство
постоянного тока Sony (не прилагается).
Пункт 1 Подготовка источника
питания

18
(1)Preparethepowersupply(p.12).
(2)SlideEJECTinthedirectionofthearrow
whilepressingthesmallbluebutton.The
cassettecompartmentautomaticallyliftsup
andopens.
(3)Insertacassettewithitswindowfacingout
andthetabonthecassetteup.
(4)Closethecassettecompartmentbypressing
the markonthecassettecompartment.
Thecassettecompartmentautomaticallygoes
down.
To eject a cassette
SlideEJECTinthedirectionofthearrowwhile
pressingthesmallbluebutton.
Note
Donotpressthecassettecompartmentdown.
Doingsomaycausemalfunction.
Topreventaccidentalerasure
Slidethewrite-protecttabonthecassetteto
exposetheredmark.
(1)Подготовьте источник питания (стр. 12).
(2)Нажав маленькую синюю кнопку,
передвиньте переключатель EJECT в
направлении стрелки. Отсек для кассеты
автоматически поднимется вверх и
откроется.
(3)Вставьте кассету, так чтобы окошку было
обращено наружу, а лепесток на кассете
вверх.
(4)Закройте отсек для кассеты, нажав метку
на отсеке. Отсек для кассеты
автоматически опустится вниз.
Для извлечения кассеты
Нажав маленькую синюю кнопку,
передвиньте переключатель EJECT в
направлении стрелки.
Примечание
Не нажимайте вниз отсек для кассеты. Это
может привести к неисправности.
Для предотвращения случайного стирания
Передвиньте лепесток защиты записи на
кассете, так чтобы появилась красная метка.
2 3
Step 2 Inserting a
cassette
Пункт 2 Установка
кассеты
4
EJECT

19
Recording – Basics Запись – Основные положения
3
4
L
O
C
K
START/STOP
S
T
A
N
D
B
Y
L
O
C
K
START/STOP
S
T
A
N
D
B
Y
40min
SP
STBY 0:00:00
40min
SP
REC 0:00:01
2
POWER
OFF
PLAYER
CAMERA
(CHARGE)
— Recording – Basics —
Recording a picture
Yourcamcorderautomaticallyfocusesforyou.
(1)Installthepowersourceandinsertacassette.
See“Step1”and“Step2”formore
information(p.12to18).
(2)Set the POWER switch to CAMERA while
pressingthesmallgreenbutton.Thelens
coveropens.
(3)Turn STANDBY to STANDBY.
(4)Press START/STOP. Your camcorder starts
recording.The“REC”indicatorappears.The
camerarecordinglamplocatedonthefrontof
yourcamcorderlightsup.Tostoprecording,
press START/STOP again.
Therecordinglamplightsupinthe
viewfinder.
Camerarecording
lamp/
Лампа записи
видеокамеры
Microphone/
Микрофон
— Запись – Основные положения —
Запись изображения
Ваша видеокамера автоматически выполняет
фокусировку за Вас.
(1)Установите источник питания и вставьте
кассету. Подробные сведения приведены
в “Пункте 1” и “Пункте 2” (стр. 12 - 18).
(2)Нажав маленькую зеленую кнопку,
установите переключатель POWER в
положение CAMERA. Откроется крышка
объектива.
(3)Поверните рычаг STANDBY в положение
STANDBY.
(4)Нажмите кнопку START/STOP. Ваша
видеокамера начнет запись. Появится
индикатор “REC”. Высветится также
лампочка записи на передней панели
видеокамеры. Для остановки записи
нажмите кнопку START/STOP еще раз.
В видоискателе будет высвечиваться
лампочка записи.

20
Note
Fastenthegripstrapfirmly.Donottouchthe
built-inmicrophoneduringrecording.
Toenablesmoothtransition
Youcanmakethetransitionbetweenthelast
sceneyourecordedandthenextscenesmoothas
longasyoudonotejectthecassette.Whenyou
exchangethebatterypackintherecordingmode,
set STANDBY to LOCK.
Ifyouleaveyourcamcorderinthestandby
modefor5minuteswhilethecassetteis
inserted
Yourcamcorderautomaticallyturnsoff.Thisis
tosavebatterypowerandtopreventbatteryand
tapewear.Toresumethestandbymode,turn
STANDBY down and up again. To start
recording, press START/STOP.
Tosetthecounterto0:00:00
Press COUNTER RESET (p. 85).
After recording
(1)Turn STANDBY down to LOCK.
(2)Ejectthecassette.
(3)Set the POWER switch to OFF (CHARGE).
Recording a picture
Примечания
Плотно пристегните ремень для захвата
видеокамеры. Не прикасайтесь к
встроенному микрофону во время записи.
Для обеспечения плавного перехода
Вы можете выполнять плавный переход
между последним записанным эпизодом и
следующим эпизодом до тех пор, пока не
извлечете кассету. При замене батарейного
блока в режиме записи установите рычаг
STANDBY в положение LOCK.
Если Вы оставите Вашу видеокамеру в
режиме готовности на 5 минут при
вставленной кассете
Видеокамера выключится автоматически.
Это предотвращает расход заряда
батарейного блока и износ ленты. Для
возобновления режима готовности поверните
рычаг STANDBY вниз и снова вверх. Для
начала записи нажмите кнопку START/STOP.
Для установки счетчика в положение
0:00:00
Нажмите кнопку COUNTER RESET (стр. 85).
После записи
(1)Поверните рычаг STANDBY в положение
LOCK.
(2)Извлеките кассету.
(3)Установите переключатель POWER в
положение OFF (CHARGE).
Запись изображения
