お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取
り扱いかたを示してあります。この取扱説明書をよくお読みのうえ、
製品を安全にお使いください。お読みになったあとは、いつでも見
られるところに必ず保管してください。
FWD-S46H2/S42H2

2JP
安全のために
ソニー製品は安全に充分配慮して設計されています。しかし、電気
製品は、まちがった使いかたをすると、火災や感電などにより死亡
や大けがなど人身事故につながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
4 〜 8 ページの注意事項をよくお読みください。
9 ページの「使用上のご注意（性能を保持するために）」もあわせて
お読みください。
長期間安全に使用していただくために、定期点検を実施することを
おすすめします（有料）。点検の内容や費用については、ソニーの
サービス窓口にご相談ください。
すぐに、お買い上げ店またはソニーのサービス窓口にご連絡くださ
い。

安全のための注意事項を守る
定期点検をする
故障したら使わない
万一、異常が起きたら
･ 煙が出たら
･ 異常な音、におい
がしたら
･ 内部に水、異物が
入ったら
･ 製品を落としたり
キャビネットを破
損したときは
,
1ディスプレイの電源を切る。
2ディスプレイの電源コードや
接続コードを抜く。
3お買い上げ店またはソニーの
サービス窓口に連絡する。
警告表示の意味
取扱説明書および製品で
は、次のような表示をして
います。表示の内容をよく
理解してから本文をお読み
ください。
この表示の注意事項を守ら
ないと、火災や感電などに
より死亡や大けがなど人身
事故につながることがあり
ます。
この表示の注意事項を守ら
ないと、感電やその他の事
故によりけがをしたり周辺
の物品に損害を与えたりす
ることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号

3JP
JP
目次
警告 ....................................................................................................................................................4
注意 ....................................................................................................................................................5
電池についての安全上のご注意......................................................................................................7
その他の安全上のご注意..................................................................................................................8
使用上のご注意（性能を保持するために）.....................................................................................9
設置するときのご注意 ..................................................................................................................10
前面 .................................................................................................................................................12
後面 .................................................................................................................................................13
リモコン..........................................................................................................................................18
ボタンの機能 ............................................................................................................................ 18
リモコンの便利なボタン .........................................................................................................20
ワイド切換を使う ............................................................................................................... 20
2 画面設定を使う ............................................................................................................... 21
IDMODE ボタンを使う....................................................................................................22
オプションアダプター ..................................................................................................................23
スピーカーの接続 .......................................................................................................................... 24
電源コードの接続 .......................................................................................................................... 24
ケーブルを処理する ......................................................................................................................25
メニュー一覧..................................................................................................................................26
画質 / 音質メニュー ......................................................................................................................27
画面メニュー..................................................................................................................................30
設定メニュー..................................................................................................................................33
ネットワーク機能を使う準備をする ...........................................................................................37
PC で操作する...............................................................................................................................39
故障かな？と思ったら ..................................................................................................................42
入力信号一覧表 .............................................................................................................................. 44
仕様 .................................................................................................................................................46
索引 .................................................................................................................................................48
各部の名称と働き
接続
メニューの設定
ネットワーク機能
その他の情報

4JP

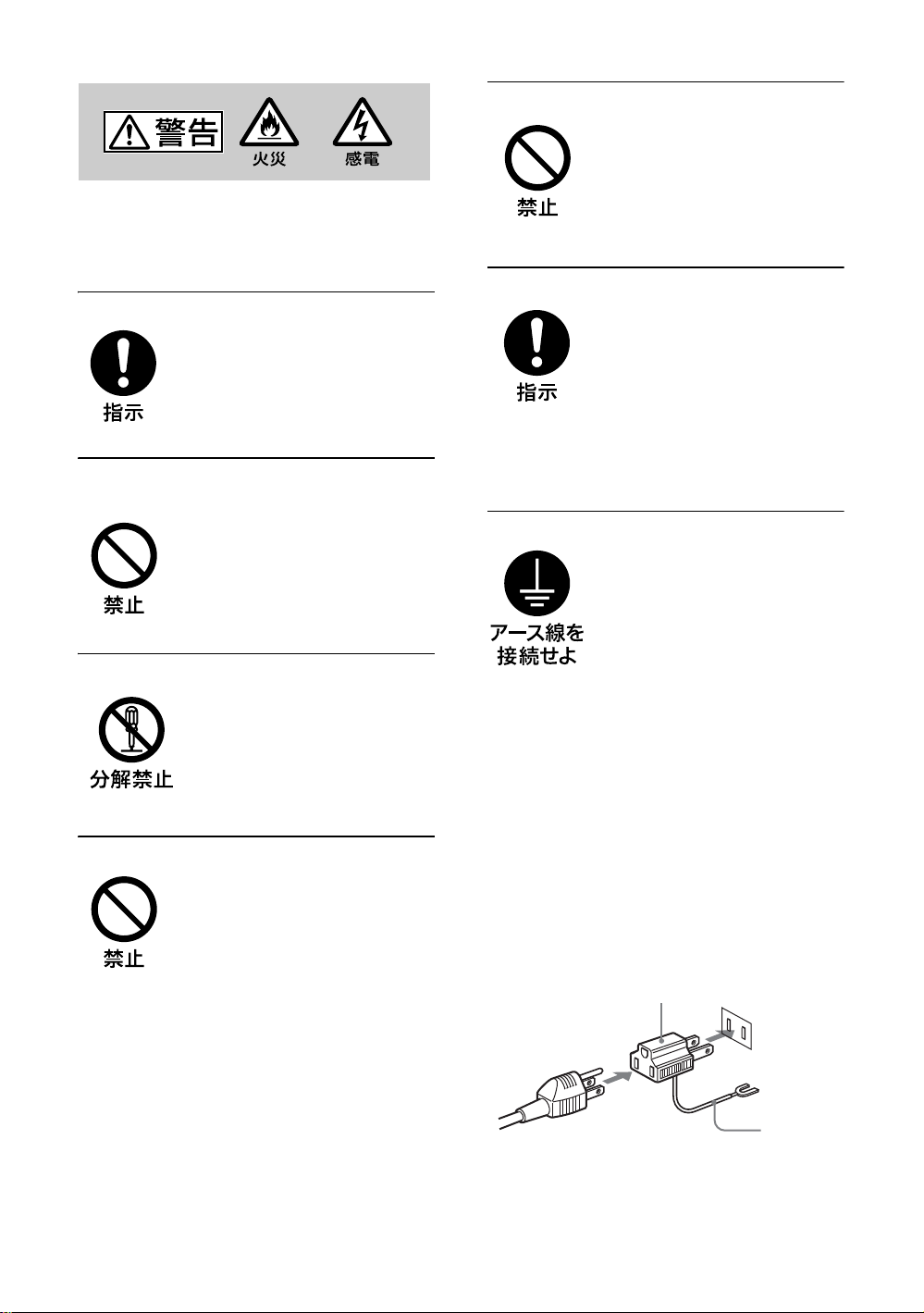

下記の注意を守らないと、 火災や感
電により死亡や大けがにつながる
ことがあります。
規定の電源電圧で使う
この取扱説明書に記されている
電源電圧でお使いください。
規定外の電源電圧での使用は、
火災や感電の原因となります。
油煙、湯気、湿気、ほこりの多い場
所では設置・使用しない
上記のような場所に設置すると、
火災や感電の原因となります。
この取扱説明書に記されている
仕様条件以外の環境での使用は、
火災や感電の原因となります。
分解や改造をしない
分解や改造をすると、火災や感
電、けがの原因となることがあ
ります。
内部の点検や修理は、お買い上
げ店またはソニーのサービス窓
口にご依頼ください。
電源コードを傷つけない
電源コードを傷つけると、火災
や感電の原因となります。次の
項目を必ずお守りください。
･ 設置時に、製品と壁やラック、
棚などの間に、はさみ込まな
い。
･ 電源コードを加工したり、傷
つけたりしない。
･ 重いものをのせたり、引っ
張ったりしない。
･ 熱器具に近づけたり、加熱し
たりしない。
･ 電源コードを抜くときは、必
ずプラグを持って抜く。
万一、電源コードが傷んだら、
お買い上げ店またはソニーの
サービス窓口に交換をご依頼く
ださい。
内部に水や異物をいれない
水や異物が入ると火災や感電の
原因となることがあります。
万一、水や異物が入ったときは、
すぐに電源を切り、電源コード
や接続コードを抜いて、お買い
上げ店またはソニーのサービス
窓口にご相談ください。
設置・取り付けは確実に
不確実な設置を行うと、ディス
プレイが転倒してけがや火災・
感電の原因となります。設置の
際は、以下の注意事項を必ずお
守りください。
壁面・天井・台上への設置、ま
たは転倒防止のためディスプレ
イを固定するなど、特殊な設置
を行う場合には、必ずお買い上
げ店に工事を依頼してください。
安全アースを接続する
安全アースを接続しないと、感
電の原因となることがあります。
次の方法でアースを接続してく
ださい。
･ 電源コンセントが 3 極の場合
付属の電源コードを使用する
ことで、安全アースが接続さ
れます。
･ 電源コンセントが 2 極の場合
付属の 3 極→2 極の変換プラ
グアダプターを使用し、変換
プラグアダプターから出てい
るアース線を、建物に備えら
れているアース端子に接続す
る。
･ アース接続は、必ず電源プラ
グを電源につなぐ前に行って
ください。また、アース接続
をはずす場合は、必ず電源プ
ラグを電源から切り離してか
ら行ってください。
不明な点はお買い上げ店またはソ
ニーのサービス窓口にご相談くだ
さい。
アース線
変換プラグアダプター
警告

5JP
JP
高温部分に触れない
機器を使用中または使用直後に
は上面や側面が高温になってい
るため、やけどをすることがあ
ります。
使用中および電源を切るまたは
スタンバイした状態から 10 分間
は触れないでください。
下記の注意を守らないと、 けがをし
たり周辺の物品に損害を与えること
があります。
重いディスプレイは、2 人以上で開
梱・運搬する
ディスプレイは見た目より重量
があります。開梱・運搬は、け
がや事故を防ぐため、必ず 2 人
以上で行ってください。1 人で行
うと腰を痛めることがあります。
本体を持って運搬する
ディスプレイを運ぶときは、ス
ピーカー部分を持たず、必ず本
体または本体にある取っ手部分
を持ってください。スピーカー
がディスプレイからはずれて落
下し、けがの原因となることが
あります。
ぬれた手で電源プラグをさわらない
ぬれた手で電源プラグを抜き差
しすると、感電の原因となるこ
とがあります。
水のある場所に設置しない
水が入ったり、ぬれたりすると、
火災や感電の原因となることが
あります。雨天や降雪中、海岸
や水辺での使用は特にご注意く
ださい。
不安定な場所に設置しない
ぐらついた台の上や傾いたとこ
ろなどに設置すると、ディスプ
レイが落ちたり、倒れたりして、
けがの原因となることがありま
す。
また、設置・取り付け場所の強
度を充分にお確かめください。
接続の際は電源を切る
電源コードや接続ケーブルを接
続するときは、電源を切ってく
ださい。感電や故障の原因とな
ることがあります。
指定された電源コード、接続ケーブ
ルを使う
付属の、あるいは取扱説明書に
記されている電源コード、接続
ケーブルを使わないと、感電や
故障の原因となることがありま
す。
ほかの電源コードや接続ケーブ
ルを使用する場合は、お買い上
げ店またはソニーのサービス窓
口にご相談ください。
通風孔をふさがない
通風孔をふさぐと内部に熱がこ
もり、火災や故障の原因となる
ことがあります。風通しをよく
するために次の項目をお守りく
ださい。
･ 設置の項（10 ページ）に従っ
て設置してください。
･ 密閉された狭い場所に押し込
めない。
･ 毛足の長い敷物（じゅうたん
や布団など）の上に設置しな
い。
･ 布などで包まない。
･ あお向けや逆さまにしない。
設置時には転倒防止処置を行う
本機を据え置きする際には、万
一の場合に備え、転倒防止処置
を行ってください。
注意

6JP
直射日光の当たる場所や熱器具の近
くに設置・保管しない
内部の温度が上がり、火災や故
障の原因となることがあります。
電源コードのプラグおよびコネク
ターは突き当たるまで差し込む
まっすぐに突き当たるまで差し
込まないと、火災や感電の原因
となります。
お手入れの際は、電源を切って電源
プラグを抜く
電源を接続したままお手入れを
すると、感電の原因となること
があります。
移動させるときは電源コード、接続
ケーブルを抜く
接続したまま移動させると、電
源コードや接続ケーブルが傷つ
き、火災や感電の原因となるこ
とがあります。
定期的に内部の掃除を依頼する
長い間、掃除をしないと内部に
ホコリがたまり、火災や感電の
原因となることがあります。1 年
に 1 度は、内部の掃除をお買い
上げ店またはソニーのサービス
窓口にご依頼ください（有料）。
特に、湿気の多くなる梅雨の前
に掃除をすると、より効果的で
す。
人が通行するような場所に置かない
コード類は正しく配置する
電源コードや信号ケーブルは、
足に引っかけると製品の落下や
転倒などによりけがの原因とな
ることがあります。人が踏んだ
り、引っかけたりするような恐
れのある場所を避け、十分注意
して接続・配置してください。
コード類は正しく配置する
電源コードや接続ケーブルは、
足に引っかけると本機の落下や
転倒などによりけがの原因とな
ることがあります。
十分注意して接続・配置してく
ださい。
変換プラグアダプターのアース
キャップは幼児の手の届かないとこ
ろに保管する
万一、誤って飲み込んだときは、
窒息する恐れがありますので、
ただちに医師にご相談ください。

7JP
JP
電池についての安全
上のご注意
液漏れ・破裂・発熱による大けがや
失明を避けるため、下記の注意事項
を必ずお守りください。
下記の注意事項を
守らないと、破
裂・発熱・液漏れ
により、死亡や大けがなどの人身事
故になることがあります。
電池の液が漏れたときは
素手で液をさわらない
電池の液が目に入ったり、身体や
衣服につくと、失明やけが、皮膚
の炎症の原因となることがありま
す。液の化学変化により、時間が
たってから症状が現れることがあ
ります。
必ず次の処理をする
液が目に入ったときは、目をこす
らず、すぐに水道水などのきれい
な水で充分洗い、ただちに医師の
治療を受けてください。
液が身体や衣服についたときは、
すぐにきれいな水で充分洗い流し
てください。皮膚の炎症やけがの
症状があるときは、医師に相談し
てください。
使用済みの電池は、地域の
ルールに従って処分してく
ださい。
電池を火の中に入れない、
加熱・分解・改造・充電
しない、水でぬらさない
破裂したり、液が漏れたりして、
けがややけどの原因となることが
あります。
電池は乳幼児の手の届か
ない所に置く
電池は飲み込むと、窒息や胃など
への障害の原因となることがあり
ます。
万一、飲み込んだときは、ただち
に医師に相談してください。
下記の注意事項を
守らないと、破
裂・液漏れによ
り、けがをしたり周辺の物品に損害
を与えたりすることがあります。
指定以外の電池を使わな
い、新しい電池と使用し
た電池または種類の違う
電池を混ぜて使わない
電池の性能の違いにより、破裂し
たり、液が漏れたりして、けがや
やけどの原因となることがありま
す。
マンガン電池をお使いください。
電池の品番を確かめ、お使いくだ
さい。
＋と−の向きを正しく入
れる
＋と−を逆に入れると、ショート
して電池が発熱や破裂をしたり、
液が漏れたりして、けがややけど
の原因となることがあります。
機器の表示に合わせて、正しく入
れてください。
使い切ったときや、長時
間使用しないときは、電
池を取り出す
電池を入れたままにしておくと、
過放電により液が漏れ、けがやや
けどの原因となることがあります。
リモコンのフタを開けて
使用しない
リモコンのフタを開けたまま使用
すると、漏液、発熱、発火、破裂
などの原因となることがあります。
マンガン電池を使用し、フタを閉
めて使用してください。

8JP
その他の安全上のご
注意
警告
アースの接続は、必ず電源プラグを電源コンセ
ントへ接続する前に行ってください。アースの
接続を外す場合は、必ず電源プラグを電源コン
セントから抜いてから行ってください。
警告
設置の際には、容易にアクセスできる固定配線
内に専用遮断装置を設けるか、使用中に、容易
に抜き差しできる、機器に近いコンセントに電
源プラグを接続してください。
万一、異常が起きた際には、専用遮断装置を切
るか、電源プラグを抜いてください。
ご注意
日本国内で使用する電源コードセットは、電
気用品安全法で定める基準を満足した承認品
が要求されます。ソニー推奨の電源コード
セットをご使用ください。

9JP
JP
使用上のご注意（性
能を保持するために）
お手入れのしかた
お手入れをする前に、必ず電源プラグをコンセ
ントから抜いてください。
画面のお手入れについて
ディスプレイの表面が傷つくことがありますの
で、硬いものでこすったり、たたいたり、もの
をぶつけたりしないでください。
また特殊な表面処理をしてあります。誤ったお
手入れをした場合，性能を損なうことがありま
すので，以下のことをお守りください。
･ スクリーン表面についた汚れは、クリーニン
グクロスやメガネ拭きなどの柔らかい布で軽
く拭いてください。
･ 汚れがひどいときは、クリーニングクロスや
メガネ拭きなどの柔らかい布に水を少し含ま
せて、拭きとってください。
･ アルコールやベンジン、シンナー、酸性洗浄
液、アルカリ性洗浄液、研磨剤入り洗浄剤、
化学ぞうきんなどはスクリーン表面を傷めま
すので、絶対に使用しないでください。
外装のお手入れについて
･ 乾いた柔らかい布で軽く拭いてください。汚
れがひどいときは、薄い中性洗剤溶液を少し
含ませた布で拭きとり、乾いた布でから拭き
してください。
･ アルコールやベンジン、シンナー、殺虫剤を
かけると、表面の仕上げを傷めたり、表示が
消えてしまうことがあるので、使用しないで
ください。
･ 布にゴミが付着したまま強く拭いた場合、傷
が付くことがあります。
･ ゴムやビニール製品に長時間接触させると、
変質したり、塗装がはげたりすることがあり
ます。
液晶画面について
･ 液晶画面を太陽に向けたままにすると、液晶
画面を傷めてしまいます。窓際や室外に置く
ときなどはご注意ください。
･ 液晶画面を強く押したり、ひっかいたり、上
にものを置いたりしないでください。画面に
ムラが出たり、液晶パネルの故障の原因にな
ります。
･ 寒い所でご使用になると、横縞が見えたり、
画像が尾を引いて見えたり、画面が暗く見え
たりすることがありますが、故障ではありま
せん。温度が上がると元に戻ります。
･ 静止画を継続的に表示した場合、焼きつきや
残像を生じることがあります。残像は時間の
経過とともに元に戻ります。焼きつきが発生
したときは、本機のスクリーンセーバー機能
を使用するか、ビデオソフトなどの動きのあ
る映像を映してください。焼きつきが軽度の
ときは、次第に目立たなくなることがありま
すが、一度発生した焼きつきは、完全には消
えません。
･ 使用中に画面やキャビネット、フレームがあ
たたかくなることがありますが、故障ではあ
りません。
液晶画面の輝点・滅点について
本機の液晶パネルは有効画素 99.99％以上の非
常に精密度の高い技術で作られていますが、画
面上に黒い点が現れたり（画素欠け）、常時点
灯している輝点（赤、青、緑など）や滅点があ
る場合があります。また、液晶パネルの特性
上、長期間ご使用の間に画素欠けが生じること
もあります。これらの現象は故障ではありませ
んので、ご了承の上本機をお使いください。
設置についてのご注意
･ お使いになる前に、必ず動作確認を行ってく
ださい。故障その他に伴う営業上の機会損失
等は保証期間中および保証期間経過後にかか
わらず、補償はいたしかねますのでご了承く
ださい。
･ ほかの機器と組み合わせて設置する場合、各
機器の設置位置などにより、リモコンの誤動
作や映像の乱れ、雑音などが起こることがあ
ります。この場合は、お買い上げ店、または
ソニーのサービス窓口にご連絡ください。
取扱説明書のイラストについて
本書で使用しているディスプレイのイラスト
は、FWD-S46H2 です。

10 JP
設置するときのご注意
周囲に充分なスペースをとる
･ 内部の温度上昇を防ぐため、密閉状態にならないよ
うにディスプレイの周囲に少なくとも下図に示す距
離をあけて、通風を確保してください。
･ 周囲の温度は 0℃〜 40℃の範囲でご使用ください。
天井付近に設置する場合、周囲の温度は室温より高
くなることがありますのでご注意ください。
･ スタンドを使用するときは、専用テーブルトップス
タンド SU-S02（別売）をご使用ください。取り付
け方法については、テーブルトップスタンドの取付
説明書をご覧ください。
･ 壁への設置については、ソニーのサービス窓口にお
問い合わせください。
･ ブラケットやネジ、ボルトなどの設置機材について
特定の製品を指定することはできません。実際の設
置は、お買い上げ店またはソニーのサービス窓口に
ご依頼ください。設置についてはソニーのサービス
窓口にご相談ください。
･ 通電中は高温になる部分があり、やけどの原因とな
ります。通電中やスタンバイにした直後は、本機の
上面、後面には手を触れないでください。
テーブルトップスタンドを使用する場
合
前面
側面
単位：cm
25
10 10
10
テーブルトップスタンド（別売）を取り付けたまま
の状態で、運搬や設置を行うときは、2 人以上で作
業してください。
ご注意

11 JP
JP
水平方向で使用する場合
垂直方向で使用する場合
前面
側面
単位：cm
25
10 10
25
5
1
前面
側面
20
25 25
10
単位：cm
5
設置の際
は、必ず
（POWER）
スイッチを
左下にして
ください。

12 JP
前面
各部の名称と働き
名称 説明
11（電源／スタンバイ）インジ
ケーター
･ 本機の電源を入れると緑色に点灯します。
･ 本機がスタンバイ状態のとき、赤色に点灯します。また PC 入力のと
き、パワーセービング状態になると、インジケーターがオレンジ色に
点灯します。
1インジケーターが赤色で点滅したときは、42 ページをご覧くださ
い。
「マルチディスプレイ設定」の「LED」が「切」で、「ポジション設定」
が右下以外の場合は、ディスプレイの電源が入っていてもインジケー
ターは緑点灯しません（無信号時／未対応信号時を除く）。
2 リモコンセンサー リモコンの受光部です。
ご注意

13 JP
JP

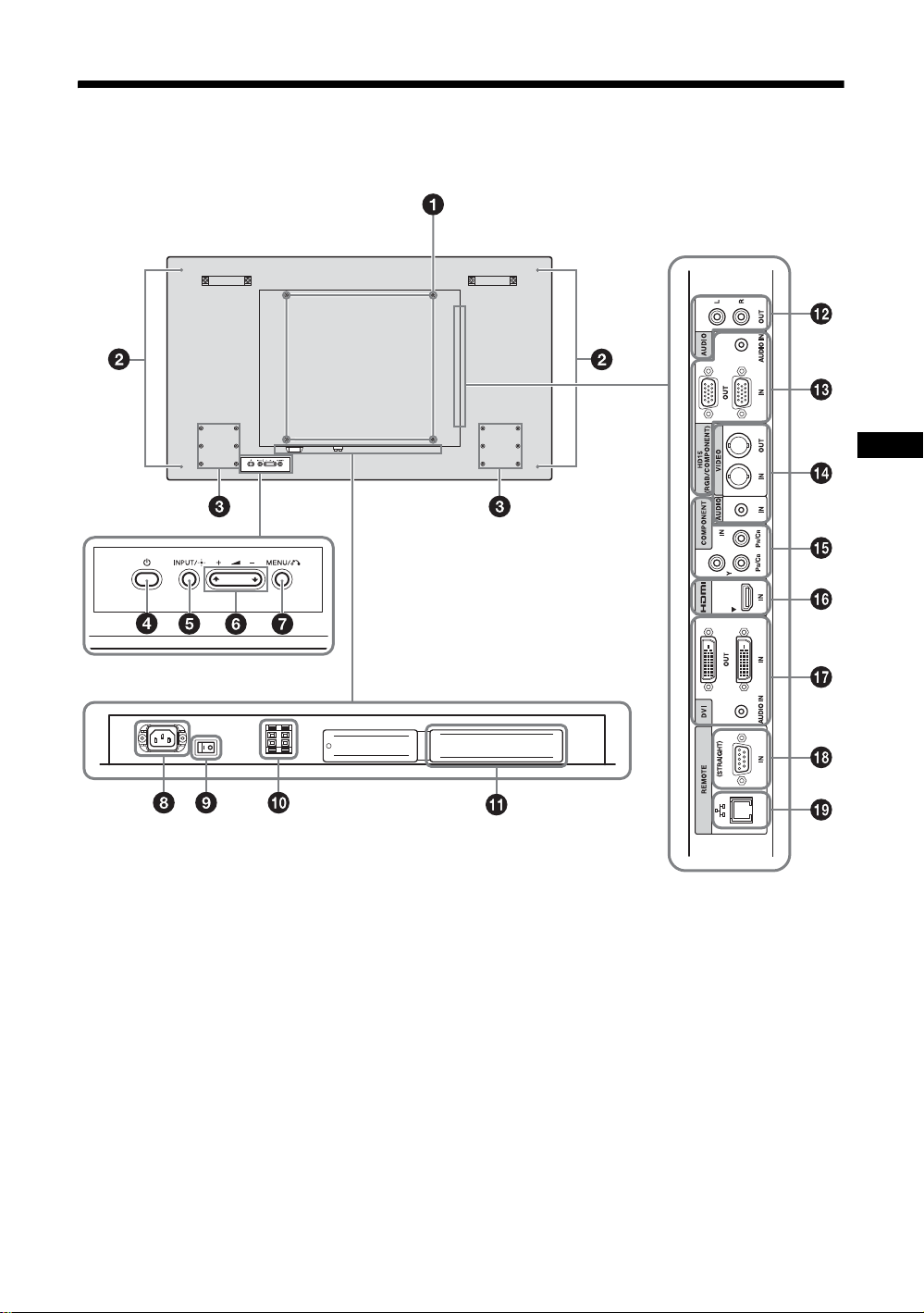

後面

14 JP

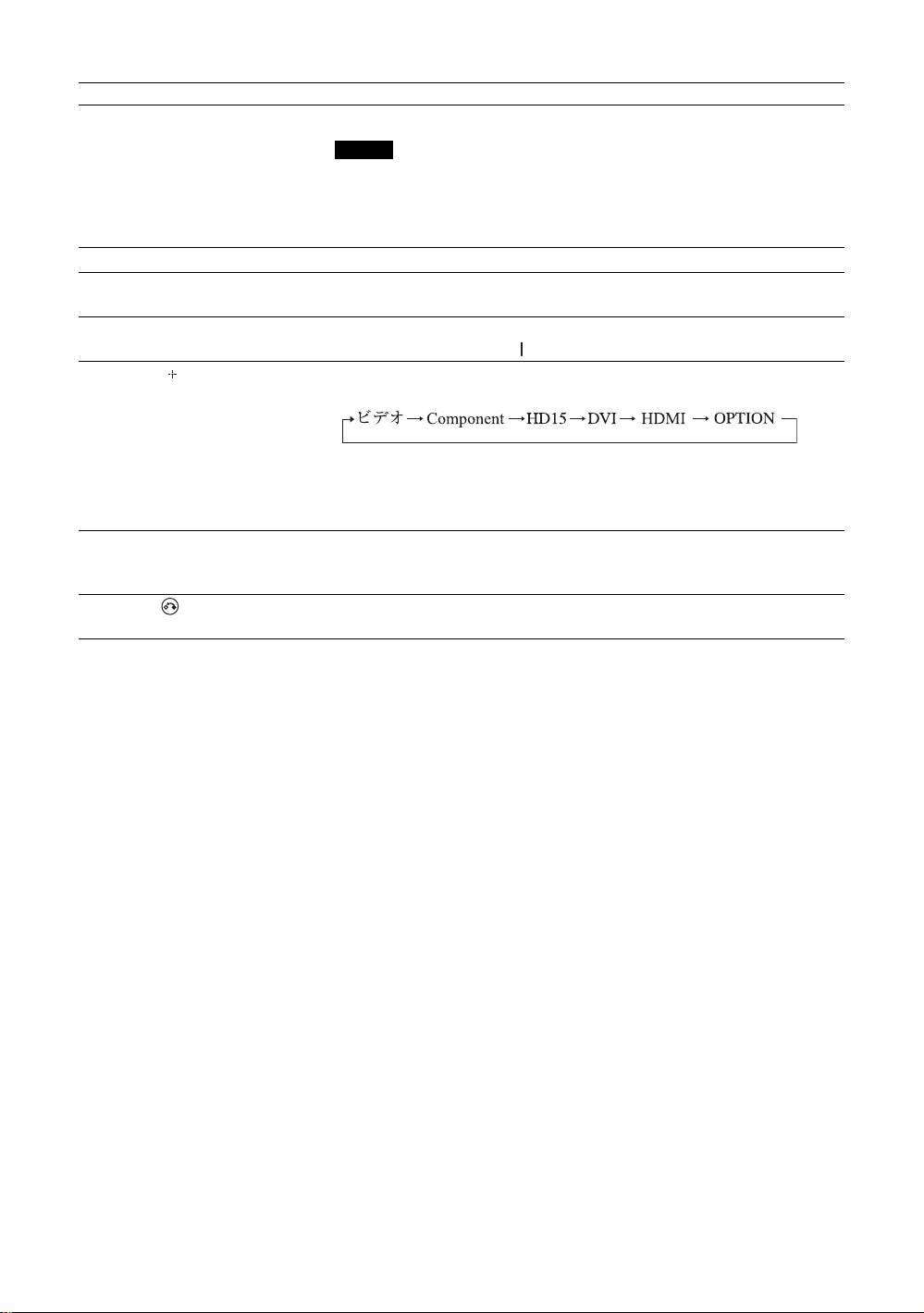

名称 説明
1壁掛け金具取り付け用穴 VESA 規格に準拠したネジ穴です。（ピッチ：400mm × 400mm）
正しいサイズのネジを、適正トルクで締め付けてください。
ネジ径：M6
溝長：10mm
締め付けトルク：20kgf・cm
2スピーカー取り付け用穴 スピーカー SS-SPG02（別売）を取り付けます。
3テーブルトップスタンド取り付
け用穴
テーブルトップスタンドSU-S02（別売）を取り付けるときに使用しま
す。
41（POWER）スイッチ 本機の電源を入／切（スタンバイ）します。
主電源スイッチが「入」（ 側）の状態で操作してください。
5INPUT/ （ENTER）ボタン INPUT または OPTION 端子に接続した機器からの入力信号を選びま
す。
の順に入力信号を切り換えます。
OPTION スロットに映像系のオプションアダプターがないときは、ス
キップします。
また、メニューで設定した内容を確定するときに使用します。
6+/–/F/f（音量調節／メニュー
項目選択）ボタン
スピーカーから出る音量を調節するときに使用します。また、メニュー
を表示しているときは、メニュー項目の移動や数値などの設定をすると
きに使用します。
7MENU/ （RETURN）ボタン 画面にメニューを出すときに使用します。また、ひとつ前のメニュー画
面に戻るときに使用します。
ご注意

15 JP
JP
8ACIN（電源入力）ソケット 付属の電源コードをこのソケットとコンセントに接続します（24 ペー
ジ）。
電源コードを接続し、主電源スイッチを「入」にすると、1インジケー
ターが赤色に点灯し、本機はスタンバイ状態になります。
9/（主電源）スイッチ 本機設置時には「入」（ 側を押す）にします。
「切」（ 側を押す）にすると、消費電力を0Wにすることができます。
0SPEAKER（スピーカー）端
子
スピーカー SS-SPG02（別売）をこの端子に接続します。スピーカーの
接続について詳しくは、スピーカーに付属の取扱説明書をご覧の上、正
しく接続してください。
また、スピーカーコードのまとめかたは、25 ページをご覧ください。
qaOPTION スロット
（VIDEO/COM ポート）
オプションアダプター（BKM-FWシリーズなど）を装着すると、本機
の機能を拡張することができます（23 ページ）。
qsAUDIOOUT（L/R）
（RCA ピンジャック）
外部機器用音声モニター出力端子です。AUDIOIN 端子に入力した音声
信号のうち、画面に表示されている信号の音声を出力します。「2 画面」
表示時は、アクティブ * 画面の音声信号を出力します。
･「音質モード」、「スピーカー出力」の設定は反映されません。
･ リモコンで設定した消音状態は反映されません。
qdHD15
（RGB/COMPONENT）
（D-sub15 ピン）
HD15（RGB/COMPONENT）IN：映像機器や PC のアナログ RGB 信号
出力端子、またはコンポーネント信号出力端子と接続します（47 ペー
ジ）。
HD15（RGB/COMPONENT）OUT：映像機器や PC のアナログ RGB 信号
入力端子、またはコンポーネント信号入力端子と接続します（47 ペー
ジ）。上記 HD15（RGB/COMPONENT）IN 端子から入力された信号を
出力します。
AUDIOIN：音声信号を入力します。映像機器や PC の音声出力端子と
接続します。
･ 本機がスタンバイ状態のときや AC 電源が接続されていないときは、
HD15（RGB/COMPONENT）OUT 端子からは出力されません。
･ コンポーネント信号を入力する際は 13、14 ピンに同期信号を入力し
ないでください。画像が正しく表示されない場合があります。
*音声が出力され、入力の切り換えが可能な状態
名称 説明
ご注意
ご注意

16 JP
qfVIDEO VIDEOIN（BNC 型）：映像機器のビデオ信号出力端子と接続します。
VIDEOOUT（BNC型）：映像機器のビデオ信号入力端子と接続します。
VIDEOINの映像を出力します。電源の入／切（スタンバイ含む）に関
係なく出力します。
AUDIOIN（ステレオミニジャック）：映像機器の音声出力端子と接続し
ます。
qgCOMPONENT
（RCA ピンジャック）
COMPONENT（YPB/CBPR/CR）IN：映像機器や PC のコンポーネント
信号出力端子と接続します。
AUDIOIN：音声信号を入力します。映像機器や PC の音声出力端子と
接続します。qfVIDEO にある端子を使用してください。
qhHDMI HDMIIN：HDMI（High-DefinitionMultimediaInterface）端子は本機と
HDMI対応の音声／映像機器や PCとのインターフェースを提供しま
す。高精細な映像と 2チャンネルのデジタル音声をお楽しみいただけま
す。
接続された機器によって、音声／映像機器または PCの適切なモードが
自動選択されます。
HDMIケーブル（別売）は、必ず HDMIロゴの付いたケーブルをご使
用ください。ソニー製の HDMIケーブル（ハイスピードタイプ）を推奨
します。
HDMI、High-DefinitionMultimediaInterfaceおよび HDMI ロゴは、HDMILicensingLLCの商標もし
くは米国およびその他の国における登録商標です。
名称 説明
ご注意

17 JP
JP
名称 説明
qjDVI
（DVI-D24 ピン）
DVIIN：映像機器や PC などのデジタル信号出力端子と接続します。
HDCP のコンテンツ保護に対応しています。
DVIOUT：映像機器や PC などのデジタルDVI 入力端子と接続します。
本機の DVIIN 端子から入力された信号を出力します。
AUDIOIN：音声信号を入力します。映像機器などの音声出力端子と接
続します。
本機がスタンバイ状態のときやAC 電源が切になっているときは、DVI
OUT 端子からは出力されません。
qkREMOTE（STRAIGHT）
（D-sub9 ピン）
RS-232C プロトコルを使って本機を遠隔操作するときに使います。
詳しくはお買い上げ店またはソニーのサービス窓口にご相談ください。
本端子を使用する際は、「ネットワークポート」の「RS-232C」を選択し
てください（35 ページ）。
qlREMOTE（ ）
（10BASE-T/100BASE-TX）
本機を 10BASE-T/100BASE-TX の LAN ケーブルでネットワークと接続
します。PC からネットワーク経由でディスプレイのコントロールおよ
び各種設定ができます。
･ 安全のために、周辺機器を接続する際は、過大電圧を持つ可能性があ
るコネクターをこの端子に接続しないでください。
接続については本書の指示に従ってください。
･ 本端子を使用する際は、「ネットワークポート」の「LAN」を選択し
てください（35 ページ）。
ご注意
ご注意
ご注意

18 JP
リモコン
本機では SVIDEO ボタンおよび OPTION2 ボタンは使用しません。
ボタンの機能
･ 数字ボタンの「5」および ボタンには、凸部（突起）が付いています。操作の目印としてお使いください。
･ 付属の単 3 形乾電池 2 本を、リモコンの電池挿入部内部の図を確認しながら、3極と #極を正しく入れてください。
･ 指定以外の電池に交換すると、破裂する危険があります。必ず指定の電池に交換してください。使用済みの電
池は、国または地域の法令に従って処理してください。
ご注意
1ON（電源入）ボタン
押すと電源が入ります。
本機後面にある主電源スイッチが「入」の状態で操作してく
ださい。
2DVIボタン
DVI 端子に接続した機器からの入力信号を選びます。
3HDMIボタン
HDMIIN 端子に接続した映像機器からの入力信号を選びま
す。
4VIDEOボタン
VIDEOIN 端子と COMPONENT 端子に接続した映像機器か
らの入力信号を、順番に切り換えて選びます。
5PICTURE ボタン
「画質モード」を切り換えます。ボタンを押すごとに、「ダイ
ナミック」、「スタンダード」、「カスタム」、「カンファレン
ス」、「TCControl」の順に切り換わります。
6F/f/G/g/ ボタン
F/f/G/gボタンで選択するメニュー項目を移動させたり、
数値などを設定します。 ボタンを押すと、選んだメ
ニューや設定した内容を確定します。
「2 画面」表示時は、設定を詳細に変更することができます
（21 ページ）。
7ボタン
画面のアスペクト比を変更します（20 ページ）。
8MENU ボタン
画面にメニューを表示するときに使用します。もう一度押す
とメニュー表示が消えます（26 ページ）。
ご注意
,
押してスライド
させて開ける

19 JP
JP
電池の使用について
リモートコマンダー RM-FW002 には、単 3 型乾電池が 2 個必要です。
破裂の原因となりますので、マンガン乾電池またはアルカリ乾電池以外は使わないでください。
9IDMODE（ON/0-9/SET/C/OFF）ボタン
複数のディスプレイを使用しているとき、「インデックス番
号」を指定して、特定のディスプレイのみを操作することが
できます。
･ ON ボタン：「インデックス番号」を画面上に表示します。
･ 0-9 ボタン：操作したいディスプレイの「インデックス番
号」を入力します。
･ SET ボタン：入力した「インデックス番号」を設定しま
す。
･ C ボタン：入力した「インデックス番号」をクリアしま
す。
･ OFF ボタン：通常の画面に戻ります（22 ページ）。
0+/–ボタン
画像のコントラストを調整します。
qa +/–ボタン
音量を調整します。
qs ボタン
音を消します。もう一度押すと、音が出ます。
qd ボタン
「2 画面」表示に切り換えます。もう一度押すと、1 画面表示
になります（21 ページ）。
qf DISPLAY ボタン
現在選択されている入力、入力されている信号の種類および
「アスペクト」設定を画面に表示します。もう一度押すと表
示は消えます。表示された状態でしばらくたつと自動的に表
示は消えます。
qg OPTION1 ボタン
オプションアダプターを装着した際、そこに接続した機器か
らの入力信号を選びます。
装着したオプションアダプターに入力が複数ある場合は、ボ
タンを押すたびに入力が切り換わります。
qh HD15 ボタン
HD15（RGB/COMPONENT）端子に接続した機器からの入
力信号を選びます。メニューの設定により RGB 信号かコン
ポーネント信号の自動選択またはマニュアル選択ができま
す。
qj STANDBY ボタン
押すとスタンバイ状態になります。

20 JP
リモコンの便利なボタン
ワイド切換を使う
画面のアスペクト比を変更することができます。
ちょっと一言
「画面」メニューからも「アスペクト」を設定するこ
とができます（32 ページ）。
ビデオ、DVD などの映像機器からの入力の場
合（PC 入力以外）
4:3 の映像ソース
m
16:9 の映像ソース
m
PC 入力の場合
以下のイラストは解像度 800 × 600 の入力を
行った場合です。
パネル解像度（1,920×1,080）より高い解像度の信号
を入力した場合、「リアル」は「フル 1」と同じよう
に表示します。
ワイド
ズーム
ズーム
フル
4:3
ご注意
ワイドズーム
ズーム
フル
4:3
リアル
フル1
フル2
