Sony Bravia Theater DAVHDZ273 Instruction Manual

Sony DAV-HDZ273/HDZ278 (US/ES) 3-298-299-12(1)
DAV-HDZ273/HDZ278
©2008 Sony Corporation Printed in China
3-298-299-12(1)
English
Speaker and TV connections
Connect and install the speakers and TV by following the instructions.
For more information, see the Operating Instructions (Getting Started).
Speaker Connections
Conexiones de los altavoces
1
CENTER SUBWOOFER
DIGITAL IN
P B /C B P R /C R Y
COAXIAL OPTICAL
FRONT R FRONT L SUR R SUR L
SPEAKER
TV/VIDEO HDMI OUT VIDEO OUT
SPEAKER
COMPONENT VIDEO OUT
COAXIAL 75
AM
FM
ANTENNA
DMPORT
DC5V
0.7A MAX
AUDIO IN LR
TV/VIDEO
CENTER SUBWOOFER
SPEAKER
CENTER SUBWOOFER
SPEAKER
FRONT R FRONT L SUR R SUR L
SPEAKER
FRONT R FRONT L SUR R SUR L
SPEAKER
FRONT R FRONT L
SUBWOOFER
CENTER
SUR LSUR R
When connecting the system to a TV only (Basic connection example)
Si se conecta el sistema a un televisor únicamente (ejemplo de conexión básica)
2
The speaker cords and connectors are color-coded with their respective SPEAKER jacks.
For more information on speaker connections, see the Operating Instructions (Step 2: Connecting the System).
Los cables y los conectores de los altavoces están codicados con colores que se corresponden con las respectivas tomas SPEAKER.
Para obtener más información acerca de las conexiones de los altavoces, consulte el manual de instrucciones (Paso 2: Conexión del sistema).
To enjoy higher picture quality, an HDMI cable can be used instead of a video cord , if the TV has an HDMI jack.
For more information on TV connections, see the Operating Instructions (Step 2: Connecting the System).
Si el televisor dispone de una toma HDMI, se puede utilizar un cable HDMI en lugar de un cable de vídeo para disfrutar de una calidad de imagen superior.
Para obtener más información acerca de las conexiones del televisor, consulte el manual de instrucciones (Paso 2: Conexión del sistema).
(1)
 Video cord
Cable de vídeo
Audio cord (not supplied)
Cable de audio (no suministrado)
Español
Conexiones del televisor y los altavoces
Conecte e instale los altavoces y el televisor según las instrucciones.
Para obtener más información, consulte el manual de instrucciones (procedimientos
iniciales).
CENTER SUBWOOFER
DIGITAL IN
P B /C B P R /C R Y
COAXIAL OPTICAL
FRONT R FRONT L SUR R SUR L
SPEAKER
TV/VIDEO HDMI OUT VIDEO OUT
SPEAKER
COMPONENT VIDEO OUT
COAXIAL 75
AM
FM
ANTENNA
DMPORT
DC5V
0.7A MAX
AUDIO IN LR
TV/VIDEO
AUDIO
IN
L
R
VIDEO
IN
R
AUDIO
OUT
L
AUDIO IN LR
VIDEO OUT TV/VIDEO


TV
Televisor
To output TV sound, you need an audio cord that is not
supplied. You can buy one at a nearby electronics store.
Para emitir el sonido del televisor, necesitará un cable de
audio que no se suministra con el equipo. Puede adquirirlo
en cualquier establecimiento de equipos electrónicos.
not supplied
no suministrado
continued
continúa
3

Sony DAV-HDZ273/HDZ278 (US/ES) 3-298-299-12(1)
When connecting the system to a TV and an STB (Set Top Box)
Si conecta el sistema a un televisor y a un STB (Set Top Box)
Video cord (one supplied)
Cable de vídeo (se suministra una unidad)
Audio cord (not supplied)
Cable de audio (no suministrado))
To watch a DVD, select the input on the TV that the system is connected to.
To use an STB, select the input on the TV that the STB is connected to, and then press FUNCTION on the system (or FUNCTION +/– on the remote)
repeatedly to select “TV/VIDEO.”
Para ver un DVD, seleccione la entrada del televisor al que se encuentra conectado el sistema.
Para utilizar un STB, seleccione la entrada del televisor al que éste se encuentra conectado y, a continuación, pulse FUNCTION en el sistema
(o FUNCTION +/– en el mando a distancia) varias veces para seleccionar“TV/VIDEO”.
3

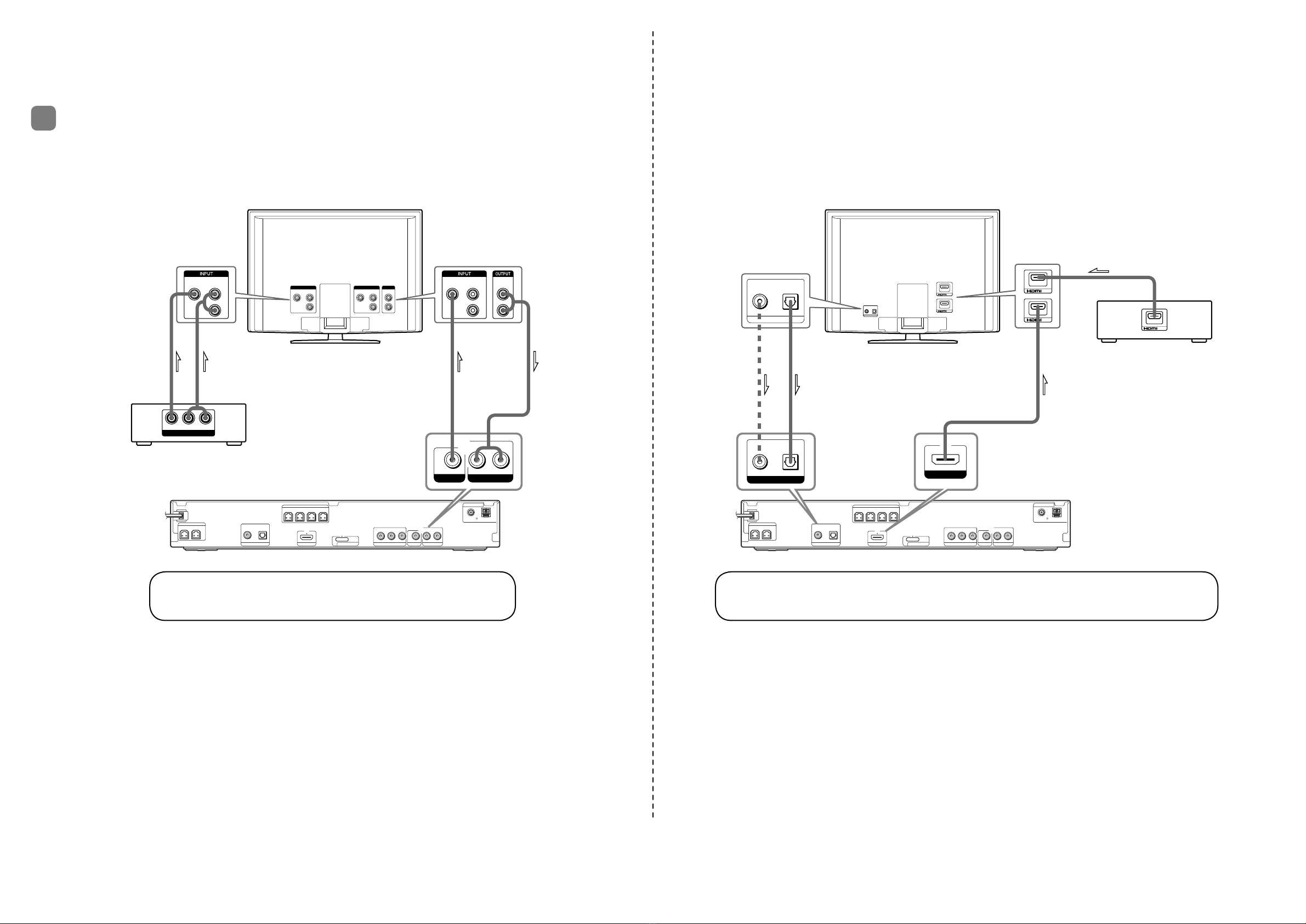

Example 1: Connection to a TV
Ejemplo 1: Conexión a un televisor
CENTER SUBWOOFER
DIGITAL IN
P B /C B P R /C R Y
COAXIAL OPTICAL
FRONT R FRONT L SUR R SUR L
SPEAKER
TV/VIDEO HDMI OUT VIDEO OUT
SPEAKER
COMPONENT VIDEO OUT
COAXIAL 75
AM
FM
ANTENNA
DMPORT
DC5V
0.7A MAX
AUDIO IN LR
TV/VIDEO
R AUDIO LVIDEO
OUTPUT
AUDIO IN LR
TV/VIDEO
VIDEO OUT
AUDIO
IN
L
R
VIDEO
IN
AUDIO
IN
L
R
VIDEO
IN
R
AUDIO
OUT
L

STB or digital satellite receiver
STB o receptor digital vía satélite
TV
Televisor
 
Example 2: Connection to a “BRAVIA” TV with digital audio output
Ejemplo 2: Conexión a un televisor “BRAVIA” con salida de audio digital
To watch a DVD, select the input on the “BRAVIA” TV that the system is connected to.
To use an STB, select the input on the “BRAVIA” TV that the STB is connected to, and then press FUNCTION on the system (or FUNCTION +/– on the
remote) repeatedly to select “TV/VIDEO.”
Using a “BRAVIA” TV with digital audio output, you can enjoy TV and STB multi-channel broadcasts on the system.
Depending on your “BRAVIA” TV, STB multi-channel broadcasts may not output from the system. For details, refer to the operating instructions
supplied with the “BRAVIA” TV.
Para ver un DVD, seleccione la entrada del televisor “BRAVIA” al que se encuentra conectado el sistema.
Para utilizar un STB, seleccione la entrada del televisor “BRAVIA” al que éste se encuentra conectado y, a continuación, pulse FUNCTION en el sistema
(o FUNCTION +/– en el mando a distancia) varias veces para seleccionar“TV/VIDEO”.
Gracias al televisor “BRAVIA” con salida de audio digital, podrá disfrutar de emisiones multicanal de televisión y STB en el sistema.
En función del televisor “BRAVIA” que utilice, es posible que las emisiones multicanal del STB no se emitan desde el sistema. Para obtener más
información, consulte el manual de instrucciones suministrado con el televisor “BRAVIA”.
CENTER SUBWOOFER
DIGITAL IN
P B /C B P R /C R Y
COAXIAL OPTICAL
FRONT R FRONT L SUR R SUR L
SPEAKER
TV/VIDEO HDMI OUT VIDEO OUT
SPEAKER
COMPONENT VIDEO OUT
COAXIAL 75
AM
FM
ANTENNA
DMPORT
DC5V
0.7A MAX
AUDIO IN LR
TV/VIDEO
OUT
1 IN
2 IN
DIGITAL OUT
COAXIAL OPTICAL
OUTPUT
DIGITAL OUT
COAXIAL OPTICAL
OUTPUT
HDMI OUT
DIGITAL IN
COAXIAL OPTICAL
TV/VIDEO
1 IN
2 IN
STB or digital satellite receiver
STB o receptor digital vía satélite
TV
Televisor


Digital coaxial cord (not supplied)
Cable digital coaxial (no suministrado)
Digital optical cord (not supplied)
Cable digital óptico (no suministrado)
HDMI cable (not supplied)
Cable HDMI (no suministrado)
