Sony DAV-DZ340K User manual

Main unit
Unidade principal
SUBWOOFER
SUR L
SUR R
FRONT R
CENTER
FRONT L
©2011 Sony Corporation Printed in China

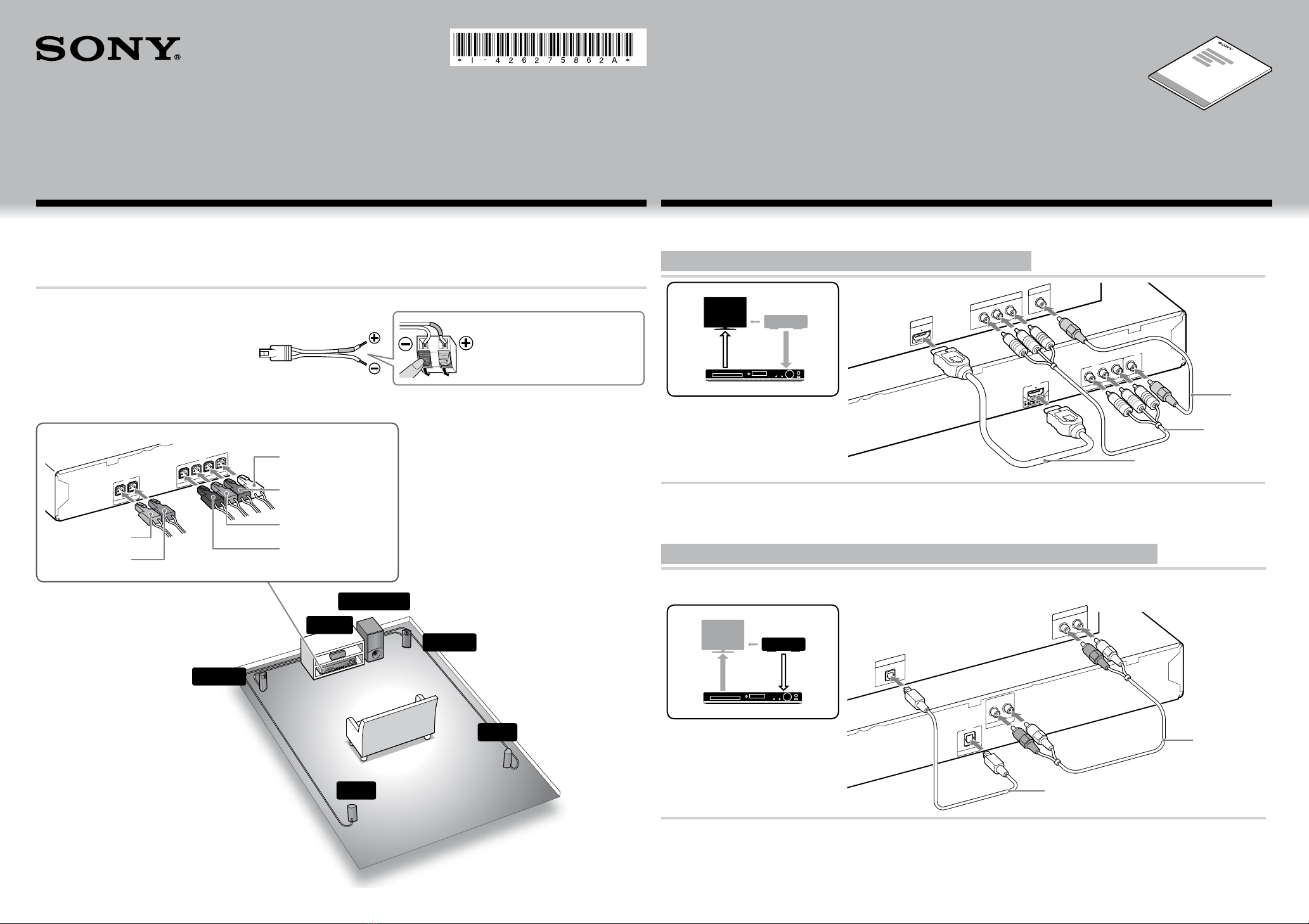

Quick Setup Guide/Guia de ajuste rápido
1Connecting the speakers/Conectando as caixas acústicas 2
Connecting your TV/set-top box/Conectando sua TV/decodificador
DAV-DZ340K/DZ640K/DZ840K/DZ940K
Depending on the jacks on your TV or set-top box, select the video and audio connection method.
Selecione o método de conexão de áudio e vídeo de acordo com as entradas da sua TV ou do seu decodificador.
Connecting the video to your TV/Conectando o vídeo na sua TV
VIDEO
VÍDEO
DIGITAL OUT
COAXIAL
OPTICAL
TV
AUDIO OUT L
R
TV/VIDEO
P
B
/C
B
P
R
/C
R
Y
COMPONENT VIDEO IN
HDMI IN VIDEO IN
COMPONENT VIDEO OUT VIDEO OUT
P
B
YP
R
OUT
ARC
Method 1
Método 1
Method 2*1
Método 2*1
Method 3*2
Método 3*2
*1 The HDMI cable is supplied with certain models/in certain areas only.
*2 Not supplied. The COMPONENT VIDEO OUT jacks are available on DAV-DZ640K/DZ840K/DZ940K only.
*1 O cabo HDMI é fornecido com alguns modelos e somente em algumas regiões.
*2 Não fornecido. As tomadas COMPONENT VIDEO OUT estão disponíveis somente para DAV-DZ640K/DZ840K/DZ940K.
Connecting the audio from your set-top box/Conectando o áudio do seu decodificador
If you do not use a set-top box, refer to“Connecting your TV/set-top box” in the Operating Instructions.
Caso não utilize um decodificador, consulte “Conectando sua TV/decodificador” no Manual de Instruções.
AUDIO
ÁUDIO
TV
OPTICAL
DIGITAL
IN
TV
AUDIO IN
RL
COAXIAL
DIGITAL OUT
DIGITAL OUT
COAXIAL
OPTICAL
TV
AUDIO OUT L
R
TV/VIDEO
L
R
AUDIO OUT
OPTICAL
DIGITAL OUT
Method 2*2
Método 2*2
Method 1*1
Método 1*1
*1 Not supplied.
*2 Not supplied. The TV (DIGITAL IN OPTICAL) jack is available on DAV-DZ840K/DZ940K only.
*1 Não fornecido.
*2 Não fornecido. A tomada TV (DIGITAL IN OPTICAL) está disponível somente para DAV-DZ840K/DZ940K.
For details, refer to the Operating Instructions.
Para mais detalhes, verifique o Manual de Instruções.
DAV-DZ340K is the model used for illustration purposes.
O DAV-DZ340K é o modelo utilizado para fins de ilustração.
Rear panel of the main unit/Painel posterior da unidade principal
SPEAKERS
SUR R SUR L
TV
OPTICAL
DIGITAL
IN
SPEAKERS
SUBWOOFER CENTER FRONT R FRONT L
TV
R
Green
Verde
Purple
Roxo
White
Branco
Red
Vermelho
Blue
Azul
Gray
Cinza
To connect speaker cords to the speaker/Para conectar os cabos às caixas acústicas
Connect the cord so that the cord’s color tube
matches the color of the label on the rear of the
speaker.
Conecte o cabo de maneira que o seu tubo
colorido seja a mesma que a cor da etiqueta
localizada na parte traseira da caixa acústica.
Rear of the front, surround and center
speakers
Na parte traseira das caixas acústicas
frontal, surround e central
For DAV-DZ640K/DZ840K/DZ940K, speaker assembly is necessary. Refer to the supplied “Speaker
Installation Guide.”
Para os modelos DAV-DZ640K/DZ840K/DZ940K, é necessária a montagem das caixas acústicas. Consulte o
“Guia de Instalação das caixas acústicas” fornecido.
For all models, connect the speaker cords to match the color of the SPEAKERS jacks of the unit.
Para todos os modelos, conecte os cabos das caixas acústicas de acordo com as saídas SPEAKERS da unidade.
4-262-758-62(1)
(1)

Note
Do not insert a disc before performing the Quick Setup.
Nota
Não insira nenhum disco antes de realizar a Instalação
Rápida.
1 Connect the AC power cord.
The shape of the wall outlet differs depending on the
area.
Conectando o cabo de alimentação CA.
O formato das tomadas é diferente dependendo da
região.
2 Turn on the power of the main unit and TV.
Ligue a energia da unidade principal e da
TV.
/
(power/energia)
/
3Performing the Quick Setup/Realização da Instalação Rápida
Basic setup is complete. Refer to the supplied Operating Instructions for details on how to enjoy
disc playback and many other features.
A configuração básica está concluída. Consulte o Manual de Instruções fornecido para obter
mais detalhes sobre como desfrutar da reprodução do disco e muitas outras funções.
Note
Displayed items vary depending on the area.
Nota
Os itens visualizados variam de acordo com a região.
Home Theatre System
Press to run QUICK SETUP.
Press to erase this message.
ENTER
CLEAR
LANGUAGE SETUP
MENU:
OSD:
AUDIO:
SUBTITLE:
ENGLISH
ENGLISH
FRANÇAIS
DEUTSCH
ITALIANO
ESPAÑOL
NEDERLANDS
DANSK
/,
VIDEO SETUP
PROGRESSIVE (COMPONENT OUT) :
TV TYPE:
4:3 OUTPUT:
COLOR SYSTEM (VIDEO CD) :
16:9
AUTO
PAUSE MODE:
16:9
4:3 LETTER BOX
4:3 PAN SCAN
/,
HDMI SETUP
HDMI RESOLUTION:
AUDIO RETURN CHANNEL:
AUTO (1920x1080p)
OFF
SD
YCBCR/RGB(HDMI): YCBCR
JPEG RESOLUTION:
AUDIO(HDMI):
CONTROL FOR HDMI: ON
ON
OFF
/,
QUICK SETUP is complete.
Home Theatre System
3 Switch the input selector on your TV to
display“SONY Home Theatre System.”
Mude o seletor de entrada da sua TV para
exibir“SONY Home Theatre System”.
4 Set each following item, using ///and
.
Configure cada item, utilizando ///e
.
///,
(ENTER)
Select an on-screen language.
Selecione um idioma na tela.
Select the aspect ratio of the connected TV.
Selecione a relação de aspecto da TV conectada.
Select [ON] when you connect the main unit and the TV with an HDMI cable.
Selecione [ATIVADO] quando conectar a unidade principal e a TV com um cabo HDMI.
