Sony DAV-DZ730 User manual

SUBWOOFER
SUR L
SUR R
FRONT R
CENTER
FRONT L
Main unit/
Unidad principal
4-165-512-11(1)
©2010 Sony Corporation Printed in China
(1)
Quick Setup Guide/Guía de ajuste rápido
1Connecting the speakers/Conexión de los altavoces
Rear panel of the main unit/Panel posterior de la unidad principal
HDMI OUT
SPEAKERS
FRONT R FRONT L
SUBWOOFER
CENTER
SUR R SUR L
SPEAKERS
Green
Verde
Purple
Púrpura
Red
Rojo
White
Blanco
Gray
Gris
Blue
Azul
2Connecting your TV/set-top box/Conexión del televisor/descodificador
To connect speaker cords to the speaker/
Para conectar los cables de altavoz al
altavoz
Rear of the speaker/Parte posterior del altavoz
DAV-DZ730
First, assemble the speakers (refer to the Speaker Installation Guide), and then connect the speaker cords to match
the color of the SPEAKERS jacks of the unit.
Primero, coloque los altavoces (consulte la Guía de instalación de los altavoces) y, a continuación, conecte los
cables de altavoz de modo que coincidan con el color de las tomas SPEAKERS de la unidad.
Depending on the jacks on your TV or set-top box, select the video and audio connection method.
En función de las tomas de su televisor o descodificador, seleccione el método de conexión de vídeo y audio.
Connecting the video to your TV/Conexión del vídeo al televisor
VIDEO
VÍDEO
COMPONENT VIDEO OUT
P
B
/C
B
P
R
/C
R
Y
VIDEO
OUT TV/CABLE
RL
AUDIO IN
EZW-RT10
ANTENNA
COXIAL 75
FM
COAXIAL
DIGITAL IN
OPTICAL
TV/CABLE
P
B
/C
B
P
R
/C
R
Y
COMPONENT VIDEO IN VIDEO IN
DIGITAL OUT
COAXIAL
OPTICAL
TV
AUDIO OUT L
R
TV/VIDEO
HDMI IN
OUT
EURO AV
OUTPUT(TO TV)
EURO AV
ARC
Method 2*/
Método 2*
Method 1*/
Método 1*
*Not supplied/*No suministrado
Connecting the audio from your set-top box/Conexión del audio desde el descodificador
If you do not use a set-top box, refer to “Connecting your TV/set-top box” in the Operating Instructions.
Si no utiliza un descodificador, consulte“Conexión del televisor/descodificador”en el Manual de instrucciones.
AUDIO
AUDIO
L
R
AUDIO OUTPUT
TV/CABLE
RL
AUDIO IN
COAXIAL
DIGITAL OUT
COMPONENT VIDEO OUT
P
B
/C
B
P
R
/C
R
Y
HDMI OUT VIDEO
OUT
EZW-RT10
ANTENNA
COXIAL 75
FM
DIGITAL OUT
COAXIAL
OPTICAL
TV
AUDIO OUT L
R
TV/VIDEO
OPTICAL
DIGITAL OUT
DIGITAL
IN
OPTICAL
TV
Not supplied/
No suministrado
For details, refer to the Operating Instructions.
Para obtener más información, consulte el Manual de instrucciones.

1 Press TV.
Pulse TV.
2 Press SYSTEM MENU.
Pulse SYSTEM MENU.
3 Press /to display “SUR.SETTING,” then press
.
Pulse /hasta que aparezca “SUR.SETTING”
y, a continuación, pulse .
4 Press /to display “PRO LOGIC,” then press
.
Pulse /hasta que aparezca “PRO LOGIC” y, a
continuación, pulse .
5 Press SYSTEM MENU to exit the menu.
Pulse SYSTEM MENU para salir del menú.
Note
Displayed items vary depending on the area.
Nota
Los elementos que aparecen varían en función de la zona.
Home Theatre System
Select an on-screen
language.
Seleccione un idioma
para las indicaciones
en pantalla.
LANGUAGE SETUP
MENU:
OSD:
AUDIO:
SUBTITLE:
ENGLISH
ENGLISH
FRANÇAIS
DEUTSCH
ITALIANO
ESPAÑOL
NEDERLANDS
DANSK
/,
Select the aspect ratio
of the connected TV.
Seleccione el formato
del televisor
conectado.
VIDEO SETUP
LINE:
TV TYPE:
PAUSE MODE:
16:9
16:9
4:3 LETTER BOX
4:3 PAN SCAN
/,
Select the output
method for video
signals.
Seleccione el método
de salida de las señales
de vídeo.
VIDEO SETUP
LINE:
TV TYPE:
PAUSE MODE:
16:9
VIDEO
VIDEO
VIDEO
VIDEO
RGB
/,
Select [ON] when you
connect the main unit
and the TV with an
HDMI cable.
Seleccione [SI] si
conecta la unidad
principal y el televisor
con un cable HDMI.
HDMI SETUP
HDMI RESOLUTION:
AUDIO RETURN CHANNEL:
AUTO (1920x1080p)
OFF
SD
YCBCR/RGB(HDMI):
VOLUME LIMIT:
YCBCR
JPEG RESOLUTION:
AUDIO(HDMI):
CONTROL FOR HDMI: OFF
ON
OFF
/,
Note
Do not insert a disc before performing the Quick Setup.
Nota
No inserte ningún disco antes de realizar el ajuste rápido.

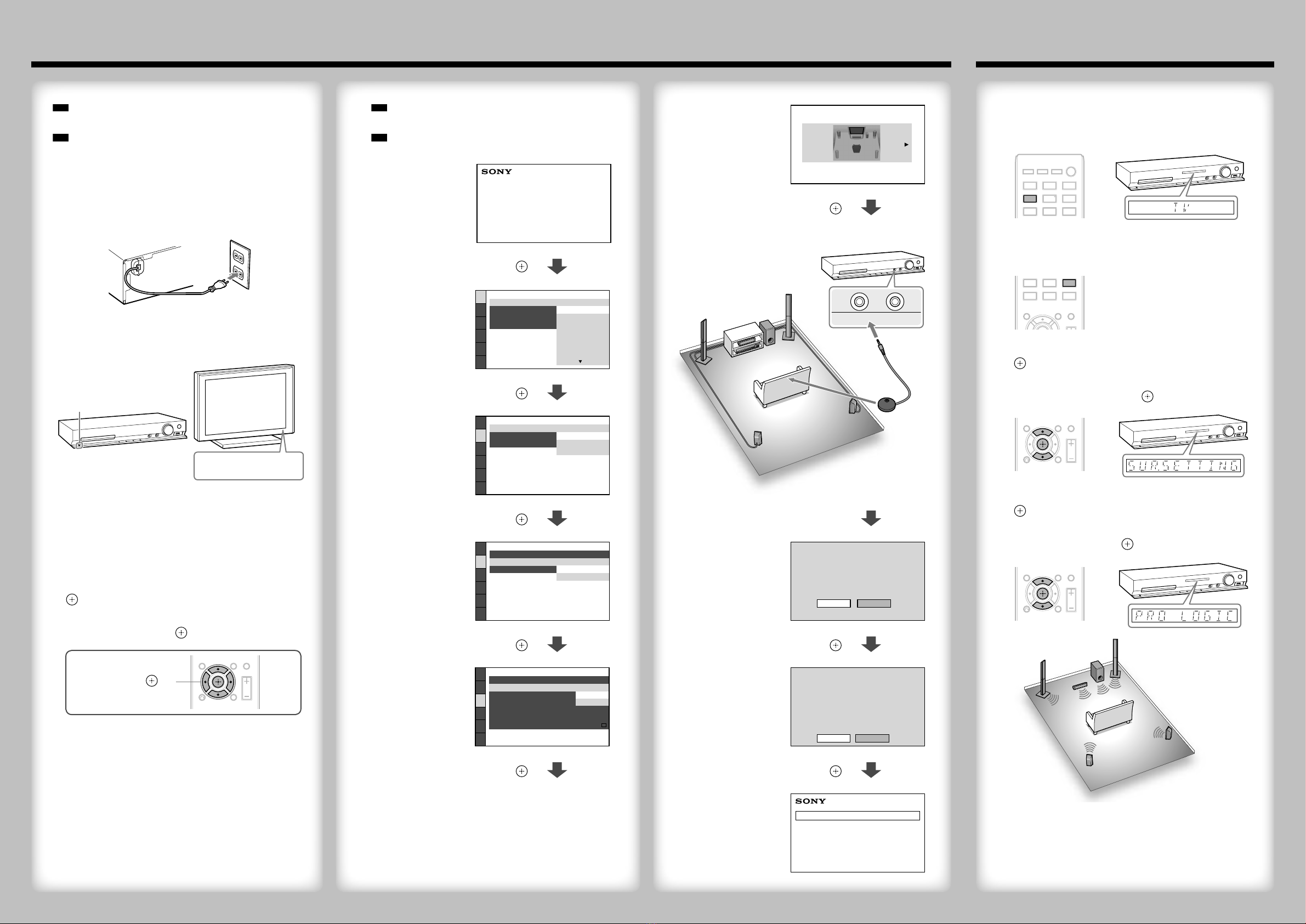

1 Connect the AC power cord.
The shape of the wall outlet differs depending on the area.
Conecte el cable de alimentación de ca.
La forma de la toma de pared varía en función de la zona.
CENTER
SPEAKERS
SUBWOOFER
FRONT R FRONT L
2 Turn on the power of the main unit and TV.
Encienda la unidad principal y el televisor.
/
/
(power/encendido)
3 Switch the input selector on your TV to display
“SONY Home Theatre System.”
Cambie el ajuste del selector de entrada del
televisor para visualizar“SONY Home Theatre
System”.
4 Set each following item, using ///and
.
Ajuste cada uno de los elementos siguientes
mediante ///y .
///,
(ENTER)
Select the speaker
formation.
Seleccione la
disposición de los
altavoces.
SPEAKER FORMATION
STANDARD
/,
A.CAL MIC AUDIO IN
Connect the calibration
mic and set it at the
listening position.
Conecte el micrófono de
calibración y ajústelo en
la posición de escucha.
Select [YES] to perform
[AUTO CALIBRATION].
Seleccione [SI] para
ejecutar la función
[CALIBRAC. AUTOM.].
NO
Connect calibration mic. Start
measurement?
AUTO CALIBRATION
YES
/,
Select [YES] to save the
measurement results.
Seleccione [SI] para
guardar los resultados
de la medición.
FRONT L :
FRONT R :
CENTER :
SUBWOOFER :
SURROUND L :
SURROUND R :
If OK, unplug calibration mic and select
“YES”.
YES
YES
YES
YES
YES
YES
Measurement complete.
NOYES
/,
QUICK SETUP is complete.
Home Theatre System
Listening to TV sound from all speakers/
Audición del sonido del televisor a través de todos
los altavoces
3Performing the Quick Setup/Realización del ajuste rápido
