Sony XE-90MKII User manual

~I
SO Y
3-751-541-21 (1)

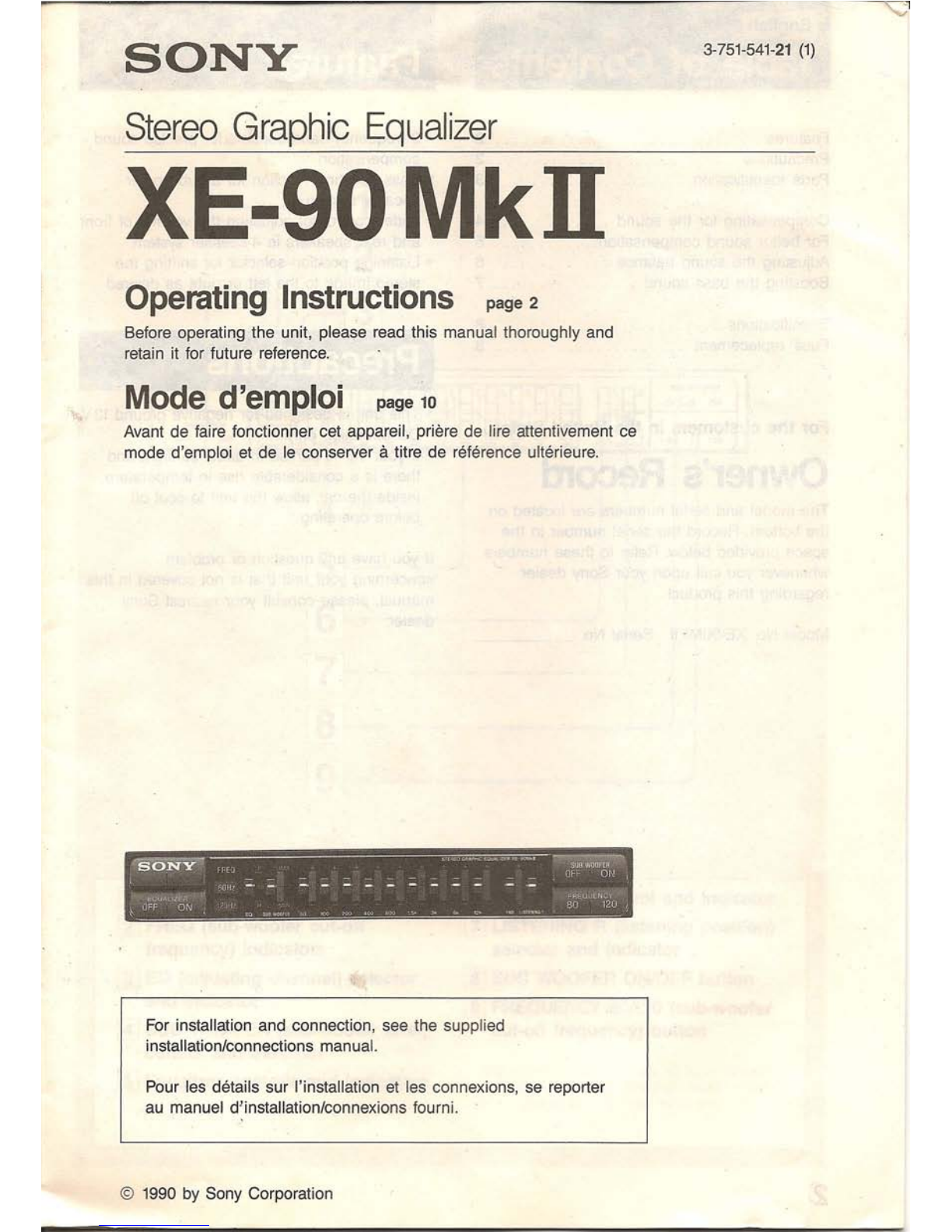

Stereo Graphic Equalizer
XE-90MkH
Operating Instructions page 2
Before operating the unit, please read this manual thoroughly and
retain it for future reference.
Mode d'emplol page 10
Avant de faire fonctionner cet appareil, priere de lire attentivement ce
mode d'emploi et de Ie conserver a titre de reference ulterieure.
For installation and connection, see the supplied
installation/connections manual.
Pour les details sur I'installation et les connexions, se reporter
au manuel d'installation/connexions fourni.
©1990 by Sony Corporation

mD
Table of Contents
Features . .. ... .. . ..... .... .. .. ... 2
Precautions .. . . . . . . . . 2
Parts identification . . . . . . . . . 3
Compensating for the sound ..
For better sound compensation
Adjusting the sound balance
Boosting the bass sound
4
.......... 5
6
7
Specifications
Fuse replacement
For the customers in the United States
Owner's Record
The model and serial numbers are located on
the bottom. Record the serial number in the
space provided below. Refer to these numbers
whenever you call upon your Sony dealer
regarding this product.
Model No. XE-90Mk II Serial No. _
2
• 9 frequency-band controls for precise sound
compensation
• Bass boosting function for a sub-woofer
speaker system
• Fader control for adjusting the volume of front
and rear speakers in 4-speaker system
• Listening position selector for shifting the
stereo image to the left or right as desired
8
8
Precautions
• This unit is designed for negative ground 12V
DC operation only.
• If your car is parked in direct sunlight and
there is a considerable rise in temperature
inside the car, allow the unit to cool off
before operating.
If you have any question or problem
concerning your unit that is not covered in this
manual, please consult your nearest Sony
dealer.

Parts Identification
[]] FAD(fader) control and indicator
ILl LISTENINGP.(listening position)
selector and indicator
00 SUB WOOFERON/OFF button
lID FREQUENCY801120(sub-woofer
cut-off frequency) button
rn EQUALIZERON/OFF button
[l] FREQ(sub-woofer cut-off
frequency) indicators
[IJ EQ (adjusting channel) selector
and indicator
[ ] SUB WOOFER(sub-woofer level)
control and indicator
[[] Equalizer controls and indicators
3

W,I 11£1
, \{I
I

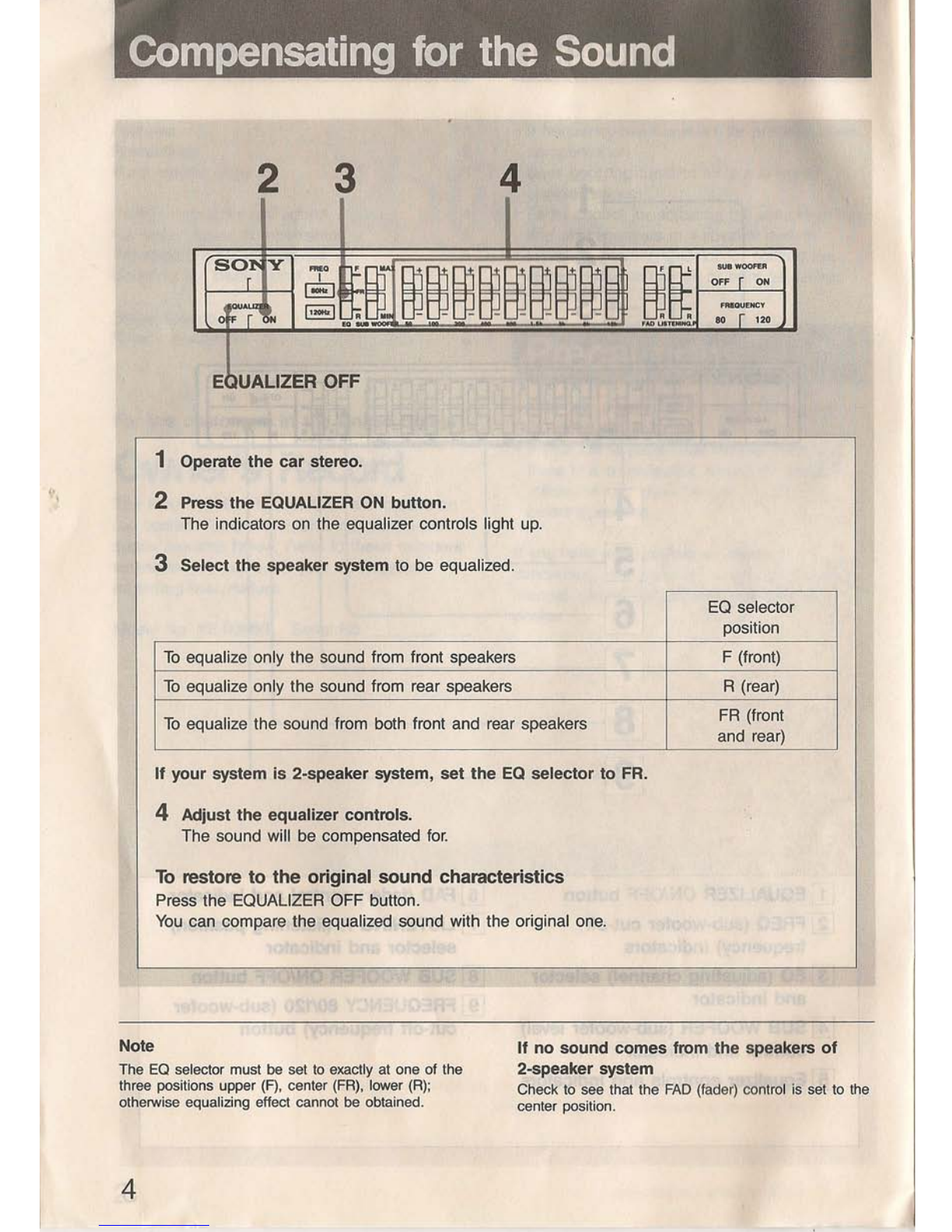

Compensating for the Sound I,\i:
23
4
SOl'
y
-Q ~w.
~~~~~~~~
§§
SUB WOOF£R
r
~'Q~ .,
OFF r ON
jOUAUlJ
FRIQUENCY
oif r iN 80 r 120
E lUALIZER OFF
1 Operate the car stereo.
2 Press the EQUALIZER ON button.
The indicators on the equalizer controls light up.
3 Select the speaker system to be equalized.
EQ selector
position
To equalize only the sound from front speakers F (front)
To equalize only the sound from rear speakers R (rear)
To equalize the sound from both front and rear speakers FR (front
and rear)
If your system is 2-speaker system, set the EQ selector to FA.
4 Adjust the equalizer controls.
The sound will be compensated for.
To restore to the original sound characteristics
Press the EQUALIZER OFF button.
You can compare the equalized sound with the original one.
Note
The EO selector must be set to exactly at one of the
three positions upper (F), center (FR), lower (R);
otherwise equalizing effect cannot be obtained.
If no sound comes from the speakers of
2-speaker system
Check to see that the FAD (fader) control is set to the
center position.
4

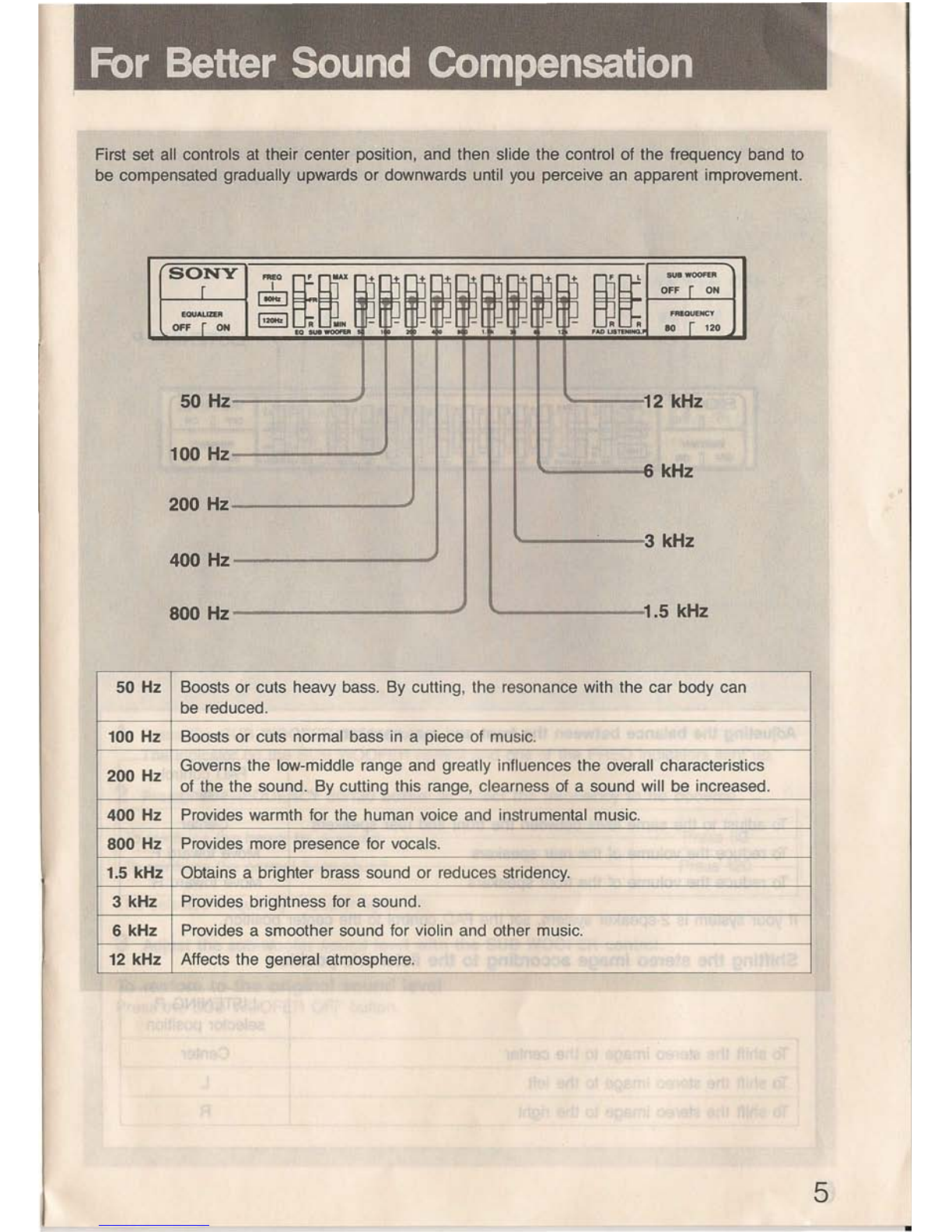

For Better Sound Compensation
First set all controls at their center position, and then slide the control of the frequency band to
be compensated gradually upwards or downwards until you perceive an apparent improvement.
SO Y
~f til nl n n ti[~ n 141 n ~~
SUB WOOFER
r
OFF rON
.au•••••••
EJ 'If I' II I IJ~ I I If I FfW)UENCY
OFF r ON
~ EO:u..=.. - ~ - - - ~ - - - 1 fAD~~
80 r 12.
50 Hz 12 kHz
100 Hz ~ kHz
200 Hz
3 kHz
400 Hz
800 Hz 1.5 kHz
50 Hz Boosts or cuts heavy bass. By cutting, the resonance with the car body can
be reduced.
100 Hz Boosts or cuts normal bass in a piece of music.
200 Hz Governs the low-middle range and greatly influences the overall characteristics
of the the sound. By cutting this range, clearness of a sound will be increased.
400 Hz Provides warmth for the human voice and instrumental music.
800 Hz Provides more presence for vocals.
1.5 kHz Obtains a brighter brass sound or reduces stridency.
3 kHz Provides brightness for a sound.
6 kHz Provides a smoother sound for violin and other music.
12 kHz Affects the general atmosphere.
5

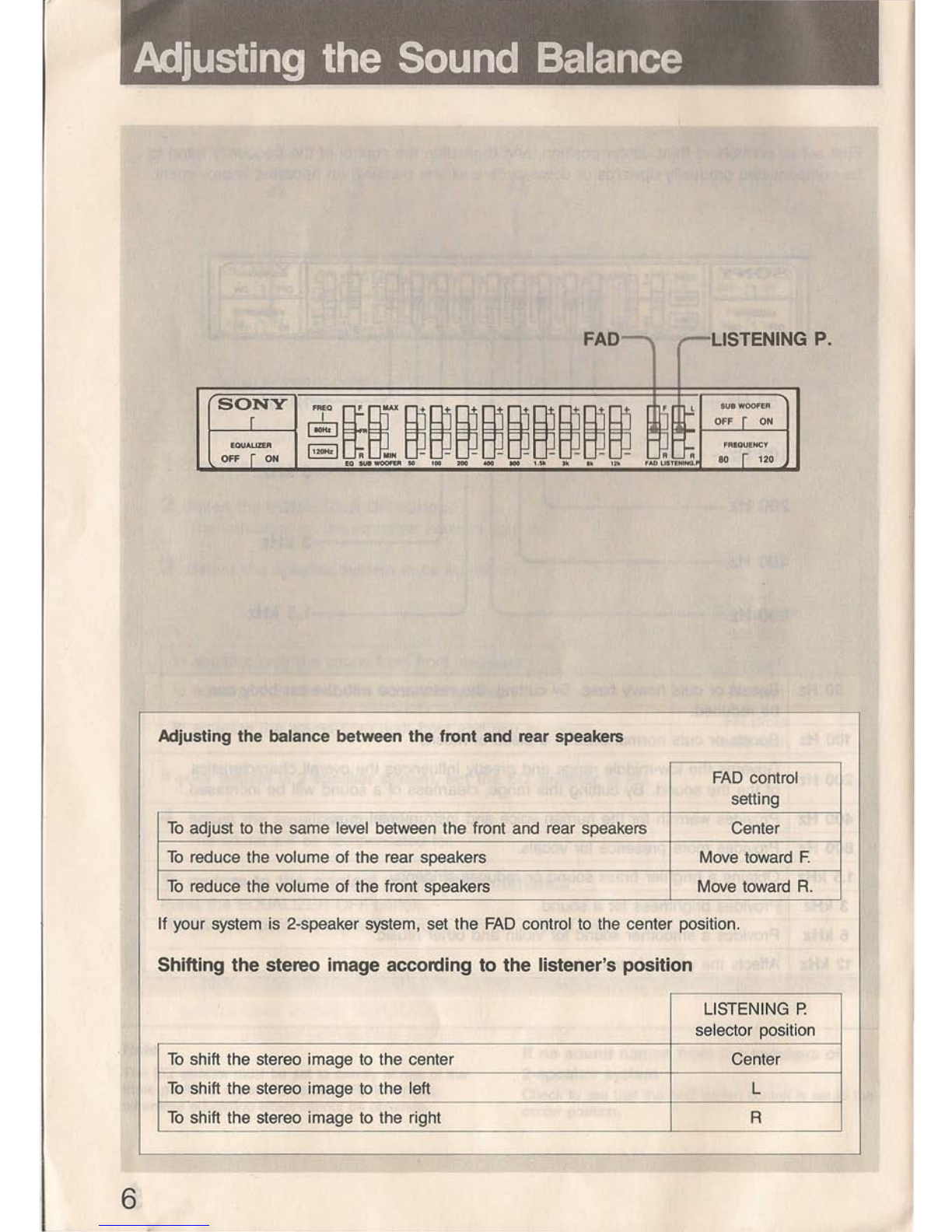

Adjusting the Sound Balance
F G P. AD~ ,...-LlSTENIN
SO Y
~iQ ~~~~~~~~~~~~ ~~J~
sue WOOFER
r
OFF r ON
EOUAUZER
~ R .,N - - - - - - - - - t.lt h
FRIOUENCY
OFF r ON
lQ * WOORR 50 100 20CI ~ _ 1.51< l_ Ik 12k AD UIT(HlHO.
80 r 120
Adjusting the balance between the front and rear speakers
FAD control
setting
To adjust to the same level between the front and rear speakers Center
To reduce the volume of the rear speakers Move toward F.
To reduce the volume of the front speakers Move toward R.
If your system is 2-speaker system, set the FAD control to the center position.
Shifting the stereo image according to the listener's position
LISTENING P.
selector position
To shift the stereo image to the center Center
To shift the stereo image to the left L
To shift the stereo image to the right R
6

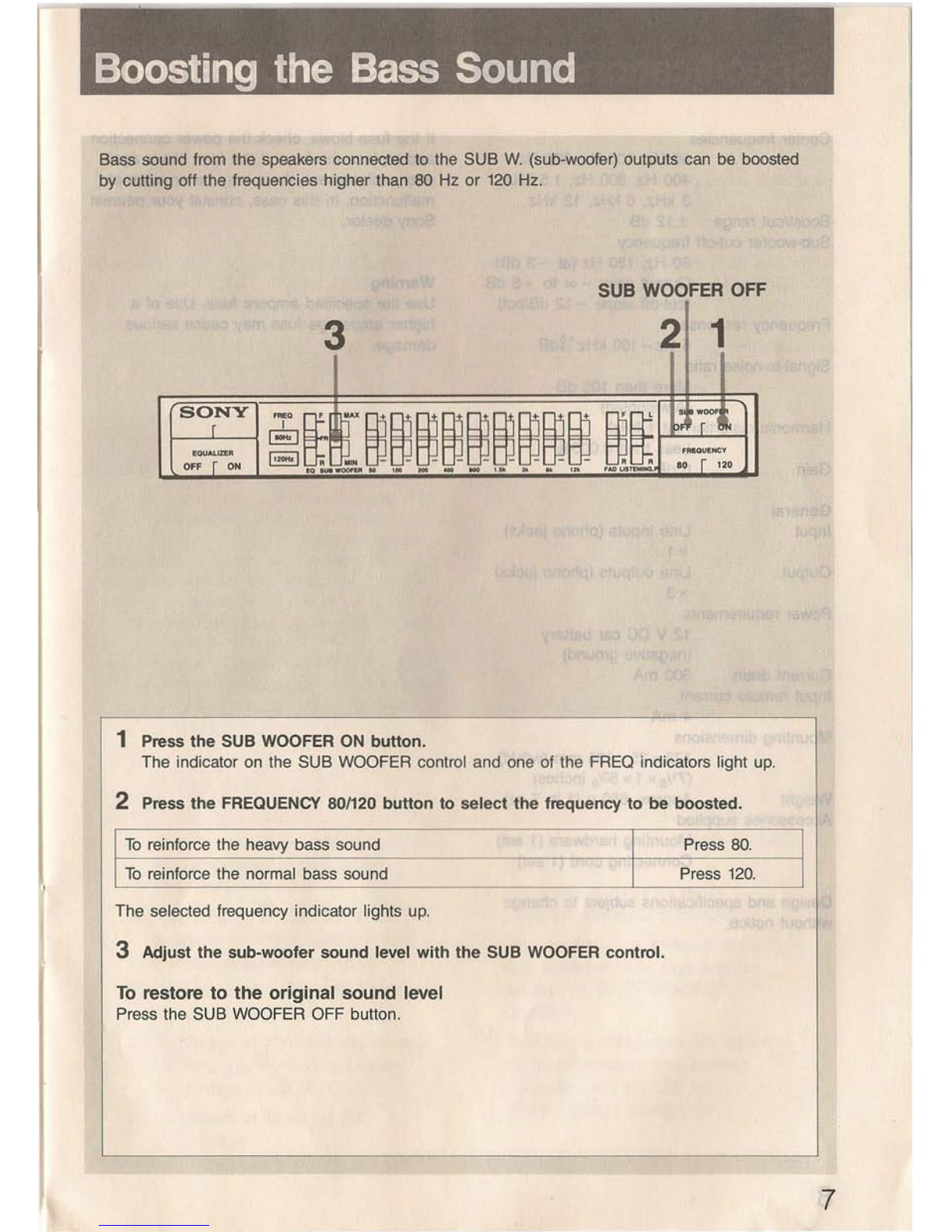

Boosting the Bass Sound
1Press the SUB WOOFER ON button.
The indicator on the SUB WOOFER control and one of the FREQ indicators light up.
2 Press the FREQUENCY 80 120 button to select the frequency to be boosted.
Bass sound from the speakers connected to the SUB W. (sub-woofer) outputs can be boosted
by cutting off the frequencies higher than 80 Hz or 120 Hz.
SUB WOOFER OFF
3
2 1
s ~ WOOF
~, r Ii
FREQUENCY
80 r 120
To reinforce the heavy bass sound Press 80.
To reinforce the normal bass sound Press 120.
The selected frequency indicator lights up.
3 Adjust the sub-woofer sound level with the SUB WOOFER control.
To restore to the original sound level
Press the SUB WOOFER OFF button.
7

Specifications
Center frequencies
50 Hz, 100 Hz, 200 Hz,
400 Hz, 800 Hz, 1.5 kHz,
3 kHz, 6 kHz, 12 kHz
Boost/cut range ± 12 dB
Sub-woofer cut-off frequency
80 Hz, 120 Hz (at -3 dB)
Output gain: - 00 to + 8 dB
(cut-off slope -12 dB/oct)
Frequency response
5 Hz -100 kHz ~gdB
Signal-to-noise ratioMore than
105 dB
(A-weighted)
Harmonic distortion (at 1 kHz)
Less than 0.005%
Gain 0 dB
General
Input Line inputs (phono jacks)
x 1
Line outputs (phono jacks)
x3
Power requirements
12 V DC car battery
(negative ground)
Current drain 300 mA
Input remote current
4 mA
Mounting dimensions
178 x 25 x 135 mm (w/h/d)
(7
1/8
x 1 x 5
3/8
inches)
Weight Approx. 650 g (1 Ib 7 oz)
Accessories supplied
Mounting hardware (1 set)
Connecting cord (1 set)
Output
Design and specifications subject to change
without notice.
8
Fuse Replacement
If the fuse blows, check the power connection
and replace the fuse. If the fuse blows again
after replacement, there may be an internal
malfunction. In this case, consult your nearest
Sony dealer.
Warning
Use the specified ampere fuse. Use of a
higher amperage fuse may cause serious
damage.

I
1

IBm
lable des matiiues
Caracteristiques .. . . . . . . . . . . . . . . . 10
Precautions. . . . . . . . . . . . . . . . . . . . . 10
Identification des parties 11
Compensation du son 12
Pour une meilleure compensation du son 13
Ajustement de l'equilibraqe du son 14
Accentuation des basses 15
Specifications
Remplacement du fusible Couverture dos Couverture dos
10
Caracteristiques
• Reglages sur neuf gammes de trequences
pour obtenir une compensation precise du
son
• Accentuation des basses possible pour un
systems de haut-parleurs de basses
auxiliaires.
• Reglage d'attenuation pour ajuster l'intensite
sonore des haut-parleurs avant et arriere,
dans un systerne quadriphonique
• Selecteur de position d'ecoute pour deplacer
I'image stereo sur la droite ou la gauche,
comme sounaite
Precautions
• Cet appareil est concu uniquement pour
fonctionner sur courant continu de 12 V
(masse negative).
• Si Ie vehicule est qare en plein soleil, une
elevation considerable de la temperature de
I'habitacle va se produire. Par consequent,
laisser refroidir I'appareil avant de I'utiliser.
Pour toute question ou problema relatif a cet
appareil et non mentionne dans Ie mode
d'emploi, priere de consulter Ie
concessionnaire Sony Ie plus proche.

Identificatipn des parties
II] Touche de mise en/hors service
de I'egaliseur (EQUALIZER
ON/OFF)
[gJ Temoins de frequence de
coupure de haut-parleurs des
basses auxiliaires (FREQ)
00 Selecteur et temoln de reglage
de canal (EQ)
@] Reglages et temoins du niveau
de haut-parleurs des basses
auxiliaires (SUB WOOFER)
[[I Reglages et temoins de
I'egaliseur
[6J Reglage et ternoin d'attenuation
(FAD)
m Selecteur et temoin de la
position d'ecoute (LISTENING P.)
[[] Touche de mise en/hors service
des haut-parleurs des basses
auxiliaires (SUB WOOFER
ON/OFF)
[]] Touche de frequence de coupure
de haut-parleurs des basses
auxiliaires 80 ou 120 Hz
(FREQUENCY 80/120)
11

,
"
ComRensation du son
234
soro;
~
_
~~-
~~~~~~~~F §.~SUII WOOfER
r
I
OFF r ON
8
~t .IN
""- ~FREQUENCY
o r ON 80
r 120
.....
EQUALIZER OFF
Position du
selecteur EQ
Pour egaliser uniquement Ie son des haut-parleurs avant F (avant)
Pour egaliser uniquement Ie son des haut-parleurs arriere R (arriere)
Pour egaliser Ie son des haut-parleurs avant et arrlere FR (avant et
arriere)
1 Faire fonctionner I'auto radio.
2Appuyer sur la touche EQUALIZER ON.
Les temoins des reglages de I'egaliseur s'allument
3 Choisir Ie systeme des haut-parleurs a egaliser,
Si Ie systerne n'utilise que deux haut-parleurs, placer Ie selecteur EQ sur la position
FR.
4 Ajuster I'egaliseur.
Le son est alors compsnse.
Pour retablir les caracterlstlques sonores originales
Appuyer sur la touche EQUALIZER OFF
II est possible de com parer Ie son egalise avec Ie son originaL
Remarque
Le selecteur EQ doit etre place de rnaniere precise
sur une des positions F, R et FR, sinon, I'elfet
d'eqalisation ne sera pas obtenu.
Si aucun son ne sort des haut-parleurs, dans
Ie systeme a deux haut-parleurs
Verifier si Ie raqlaqe FAD se troure sur la position
centrale,
12

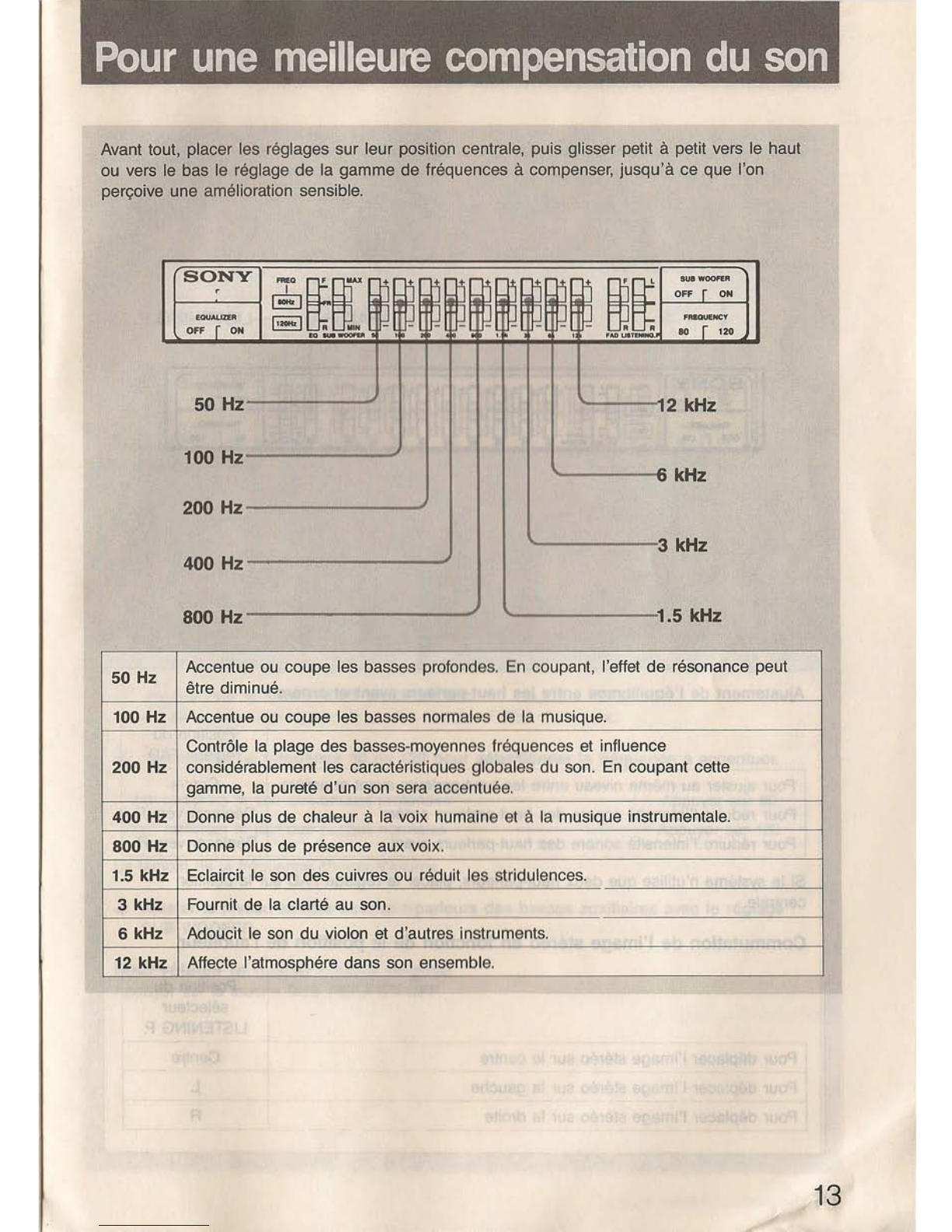

ROUF une meilleure compensation Cluson
Avant tout, placer les reqlaqes sur leur position centrale, puis glisser petit a petit vers Ie haut
ou vers Ie bas Ie reglage de la gamme de trequences a compenser, jusqu'a ce que l'on
perceive une amelioration sensible.
SO Y
~~... q~b ~ fll fll ~ llilil n ~~
sue WOOFffl
,
OFF r ON
EOUALIZER
~ R .,N ~ I ~ - ~ I '~ t ~ WI W t kJ R R
FRaaUENCY
OFF r ON
EQ sue WOOI'DI I I. I AD UlnHlNO.
SO r 12.
50 Hz 12 kHz
100 Hz
s kHz
200 Hz
3 kHz
400 Hz
1.5 kHz
800 Hz
50 Hz Accentue ou coupe les basses profondes. En coupant, I'elfet de resonance peut
etre dirninue.
100 Hz Accentue ou coupe les basses normales de la musique.
Controls la plage des basses-moyennes trequencss et influence
200 Hz conslderablement les caracteristiques globales du son. En coupant cette
gamme, la purete d'un son sera accentuee.
400 Hz Donne plus de chaleur
a la voix humaine et a la musique instrumentale.
800 Hz Donne plus de presence aux voix.
1.5 kHz Eclaircit Ie son des cuivres ou reduit les stridulences.
3 kHz Fournit de la clarte au son.
6 kHz Adoucit Ie son du violon et d'autres instruments.
12 kHz Alfecte l'atmosphere dans son ensemble.
13

rI
Ajustement de I'equilibrage du son
FAD
LISTENING P.
,--.
.--1
SONY
i~~~~~~~~~~~~
tlJ[
f.l
SUII WOOf£A
r
OFF r ON
(OUAUUA
[Ut~
FAIQUEHCY
OFF r ON
fQ IWWOOftII 50
100 zoo _ 100 I.SIt )10.
"
'h
,MlLlln_.
80 r 120
Ajustement de I'equilibrage entre Jes haut-parJeurs avant et arriere
Position du
reqlaqe FAD
Pour ajuster au rneme niveau entre les haut-parleurs avant et arriere Centre
Pour redulre l'intensite sonore des haut-parleurs arriere Deplacer vers F.
Pour reduire l'lntensite sonore des haut-parleurs avant Deplacer vers R.
Si Ie systems n'utilise que deux haut-parleurs, placer Ie reglage FAD sur la position
centrale.
Commutation de I'image stereo en fonction de la position de I'auditeur
Position du
selecteur
LISTENING p.
Pour deplacer I'image stereo sur Ie centre Centre
Pour deplacer I'image stereo sur la gauche L
Pour deplacer I'image stereo sur la droite R
14

Accentuation des basses '
Le son de basses, des haut-parleurs raccordes aux sorties SUB W. (haut-parleurs des basses
auxiliaires), peut €ltre accentue en eoupant les frequences superieures a 80 Hz ou 120 Hz.
SUB WOOFER OFF
3
2
1
SO Y
i~ e.~:~~~~~~~~~~~
S 8WOOF
r
r ~
EOUALIlIIA
FRtilUENCY
OFF r ON
10 ItMWOOl lUl 10 1110 _ 0100 .00 I.... :III
..
" .
AOLlaTlHING.
80 r 120
1Appuyer sur la touche SUB WOOFER ON.
Le temoin de I'interrupteur et un des temoins FREQ s'allument.
2 Appuyer sur la frequence 80 ou 120 pour selectlonner la frequence a accentuer.
Pour ren/oreer Ie son des basses profondes Appuyer sur 80.
Pour ren/oreer Ie son des basses normales Appuyer sur 120.
Le ternoin de la trequence ehoisie s'allume.
3 Ajuster Ie niveau sonore des haut-parleurs des basses auxiliaires avec Ie reglage
SUB WOOFER.
Pour retabltr Ie niveau sonore original
Appuyer sur la touche SUB WOOFER OFF.
15

Specifications
Frequences centrales
50 Hz, 100 Hz, 200 Hz,
400 Hz, 800 Hz, 1.5 kHz,
3 kHz, 6 kHz, 12 kHz
Plage d'accentuation/coupure
±12 dB
Frequsnces de coupure des haut-parleurs des
basses auxiliaires 80 Hz, 120 Hz (a - 3 dB)
Gain de sortie: - 00 a + 8
dB (pente de coupure -12
dB/oct)
Reponse de frequence
5 Hz a 100 kHz :,:gdB
Rapport signal/bruit Superieur
a 105 dB
(A ponders)
Distorsion harmonique (a 1 kHz)
Interieure a 0,005%
Gain 0 dB
Donnees generales
Entree Entrees de ligne (prises
coaxiales phono) x 1
Sortie Sorties de ligne (prises
coaxiales phono) x 3
Alimentation Batterie de voiture, courant
continu de 12 V (masse
negative)
Flux de courant 300 mA
Courant d'entree de telecornmande
4 mA
Dimensions de montage
178 x25 x135 mm (l/h/p)
(7'/8 x1x53/8pouces)
Poids Env. 650 g (1 livre 7 onces)
Accessoires fournis Materiel de montage (1 jeu)
Cordon de raccordement (1
jeu)
La conception et les specifications sont
modifiables sans preavis,
Sony Corporation Printed in Japan
Remplacement du
fusible
Si Ie fusible saute, il convient de verifier les
connexions du circuit d'alimentation et de
remplacer Ie fusible, bien entendu. Si Ie fusible
saute de nouveau apres Ie remplacement,
I'appareil peut etre sujet a une defaillance
interne. Dans ce cas, consulter Ie
concessionnaire Sony Ie plus proche.
Avertissement
Utiliser un fusible de l'amperaqe specifle.
L'emploi d'un fusible d'un amperage plus eleve
peut endommager I'appareil.
