Active
Super
Woofer
Operating
Instructions
COC
Mode
d’emploi
if
Manual
de
Instrucciones__—ss
ti‘
(ststsC‘CtéirCr
Manual
de
Instrugses__
RM
=»
ss
iRARH
C“(‘(CSCC*‘iSSSS
SA-W171
©
1998
by
Sony
Corporation

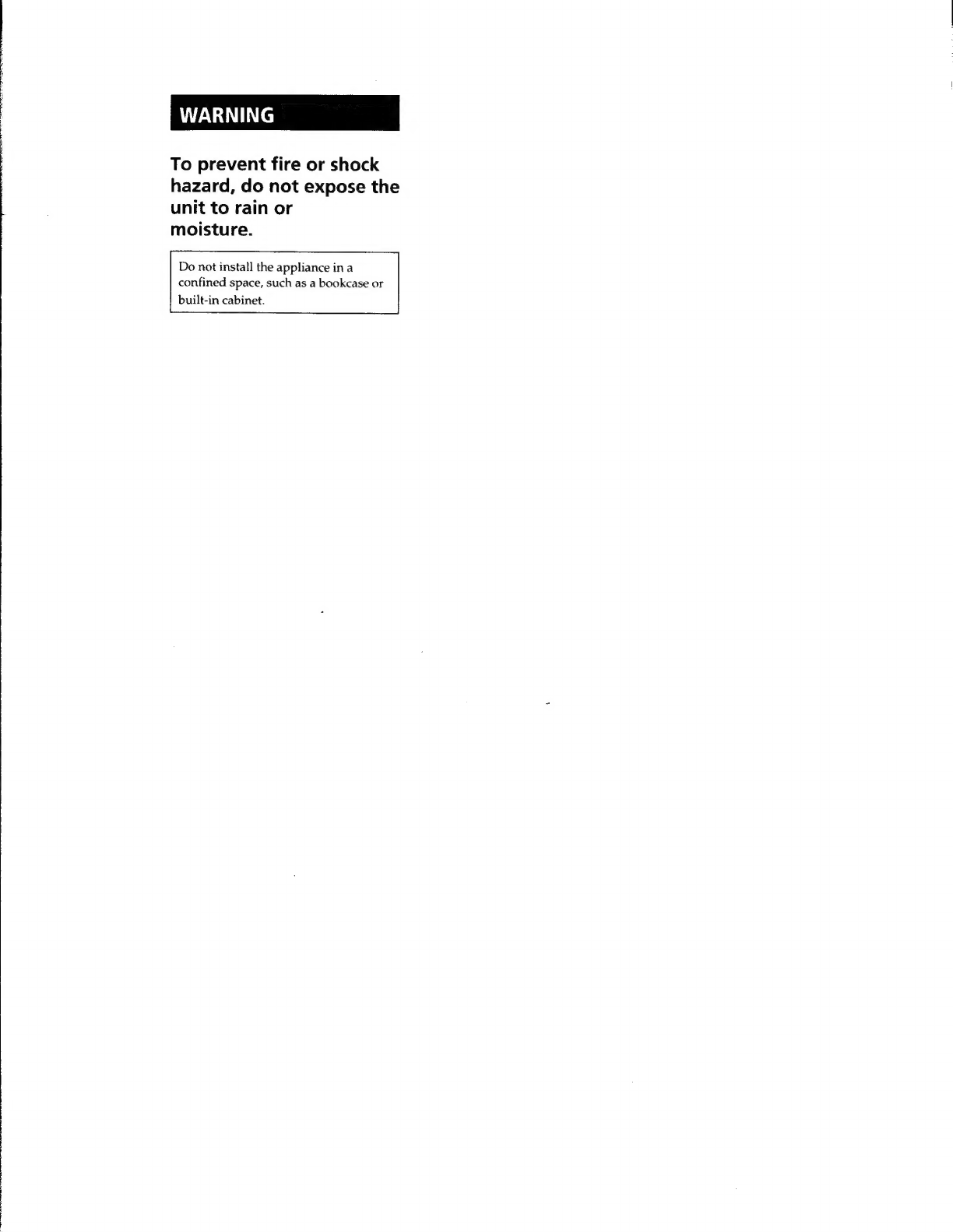

To
prevent
fire
or
shock
hazard,
do
not
expose
the
unit
to
rain
or
moisture.
Do
not
install
the
appliance
ina
confined
space,
such
as
a
bookcase
or
built-in
cabinet.
[ee
Se
A
ne
Se
Welcome!
Thank
you
for
purchasing
the
Sony
Active
Super
Woofer.
Before
operating
this
woofer,
please
read
this
manual
thoroughly
and
retain
it
for
future
reference.
TABLE
OF
CONTENTS
Getting
Started
Unpacking
4
Installation
4
Hooking
Up
the
System
5
Basic
Operations
Listening
to
the
Sound
8
Adjusting
the
Sound
9
Additional
Information
Precautions
10
Troubleshooting
10
Specifications
11
BEN
Getting
Started

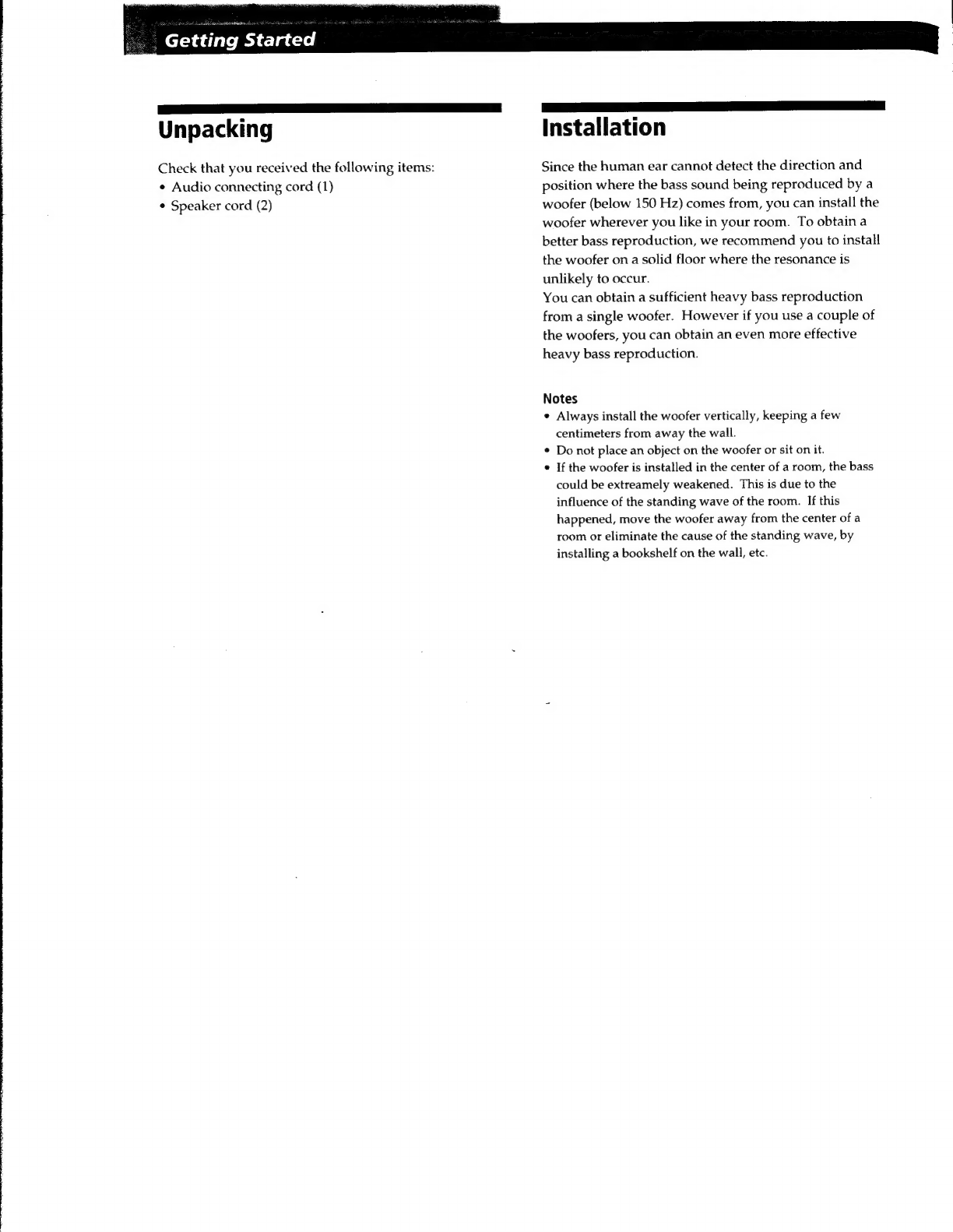

Unpacking
Check
that
you
received
the
following
items:
¢
Audio
connecting
cord
(1)
¢
Speaker
cord
(2)
ee
eee
ee
Installation
Since
the
human
ear
cannot
detect
the
direction
and
position
where
the
bass
sound
being
reproduced
by
a
woofer
(below
150
Hz)
comes
from,
you
can
install
the
woofer
wherever
you
like
in
your
room.
To
obtain
a
better
bass
reproduction,
we
recommend
you
to
install
the
woofer
on
a
solid
floor
where
the
resonance
is
unlikely
to
occur.
You
can
obtain
a
sufficient
heavy
bass
reproduction
from
a
single
woofer.
However
if
you
use
a
couple
of
the
woofers,
you
can
obtain
an
even
more
effective
heavy
bass
reproduction.
Notes
¢
Always
install
the
woofer
vertically,
keeping
a
few
centimeters
from
away
the
wall.
*
Do
not
place
an
object
on
the
woofer
or
sit
on
it.
e
If
the
woofer
is
installed
in
the
center
of
a
room,
the
bass
could
be
extreamely
weakened.
This
is
due
to
the
influence
of
the
standing
wave
of
the
room.
If
this
happened,
move
the
woofer
away
from
the
center
of
a
room
or
eliminate
the
cause
of
the
standing
wave,
by
installing
a
bookshelf
on
the
wall,
etc.
Hooking
Up
the
System

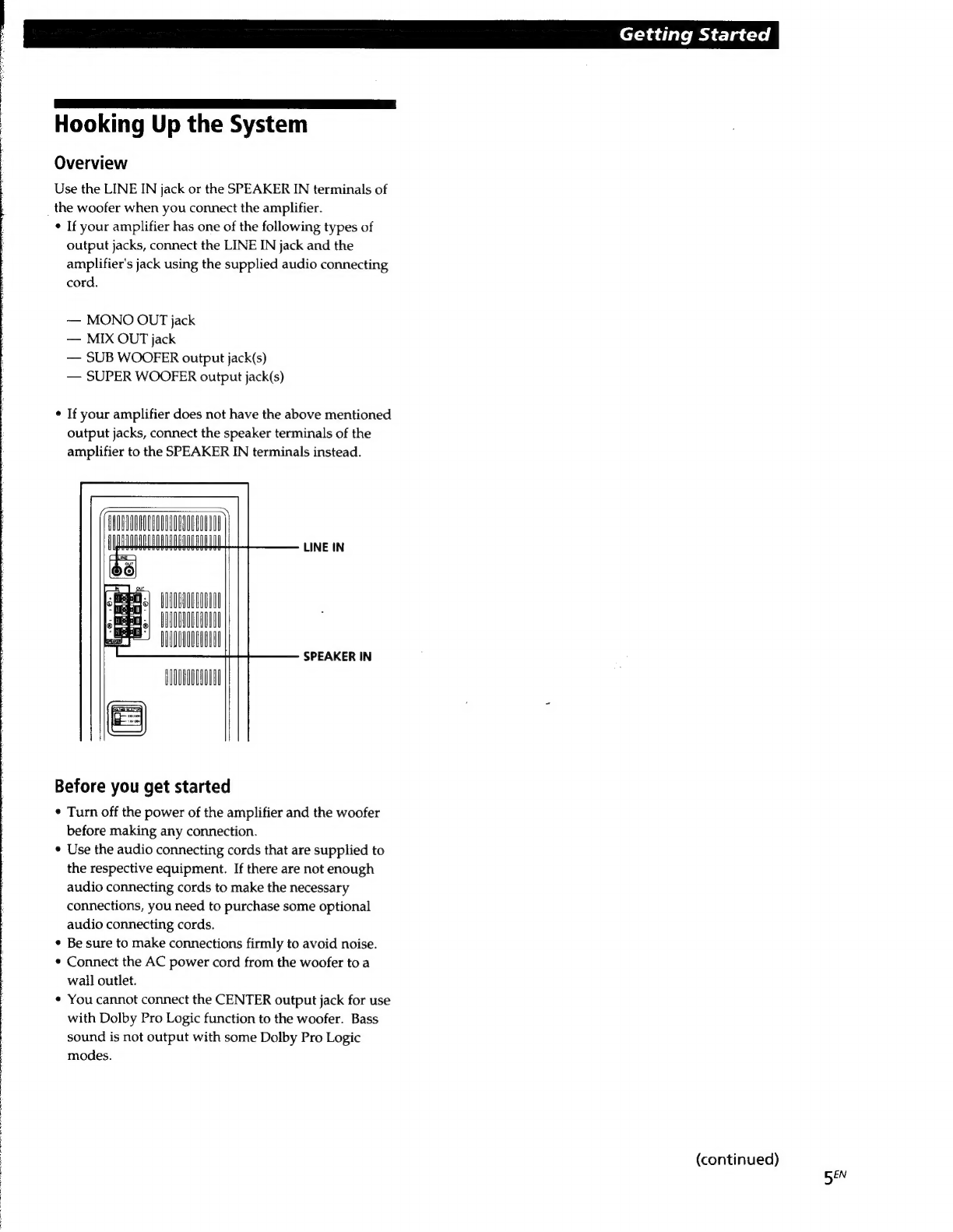

Overview
Use
the
LINE
IN
jack
or
the
SPEAKER
IN
terminals
of
_
the
woofer
when
you
connect
the
amplifier.
¢
If
your
amplifier
has
one
of
the
following
types
of
output
jacks,
connect
the
LINE
IN
jack
and
the
amplifier's
jack
using
the
supplied
audio
connecting
cord.
—
MONO
OUT
jack
—
MIX
OUT
jack
—
SUB
WOOFER
output
jack(s)
—
SUPER
WOOFER
output
jack(s)
¢
If
your
amplifier
does
not
have
the
above
mentioned
output
jacks,
connect
the
speaker
terminals
of
the
amplifier
to
the
SPEAKER
IN
terminals
instead.
LINE
IN
SPEAKER
IN
Before
you
get
started
*
Turn
off
the
power
of
the
amplifier
and
the
woofer
before
making
any
connection.
¢
Use
the
audio
connecting
cords
that
are
supplied
to
the
respective
equipment.
If
there
are
not
enough
audio
connecting
cords
to
make
the
necessary
connections,
you
need
to
purchase
some
optional
audio
connecting
cords.
¢
Be
sure
to
make
connections
firmly
to
avoid
noise.
*
Connect
the
AC
power
cord
from
the
woofer
to
a
wall
outlet.
*
You
cannot
connect
the
CENTER
output
jack
for
use
with
Dolby
Pro
Logic
function
to
the
woofer.
Bass
sound
is
not
output
with
some
Dolby
Pro
Logic
modes.
)
Getting
Started
a
(continued)
BEN
Getting

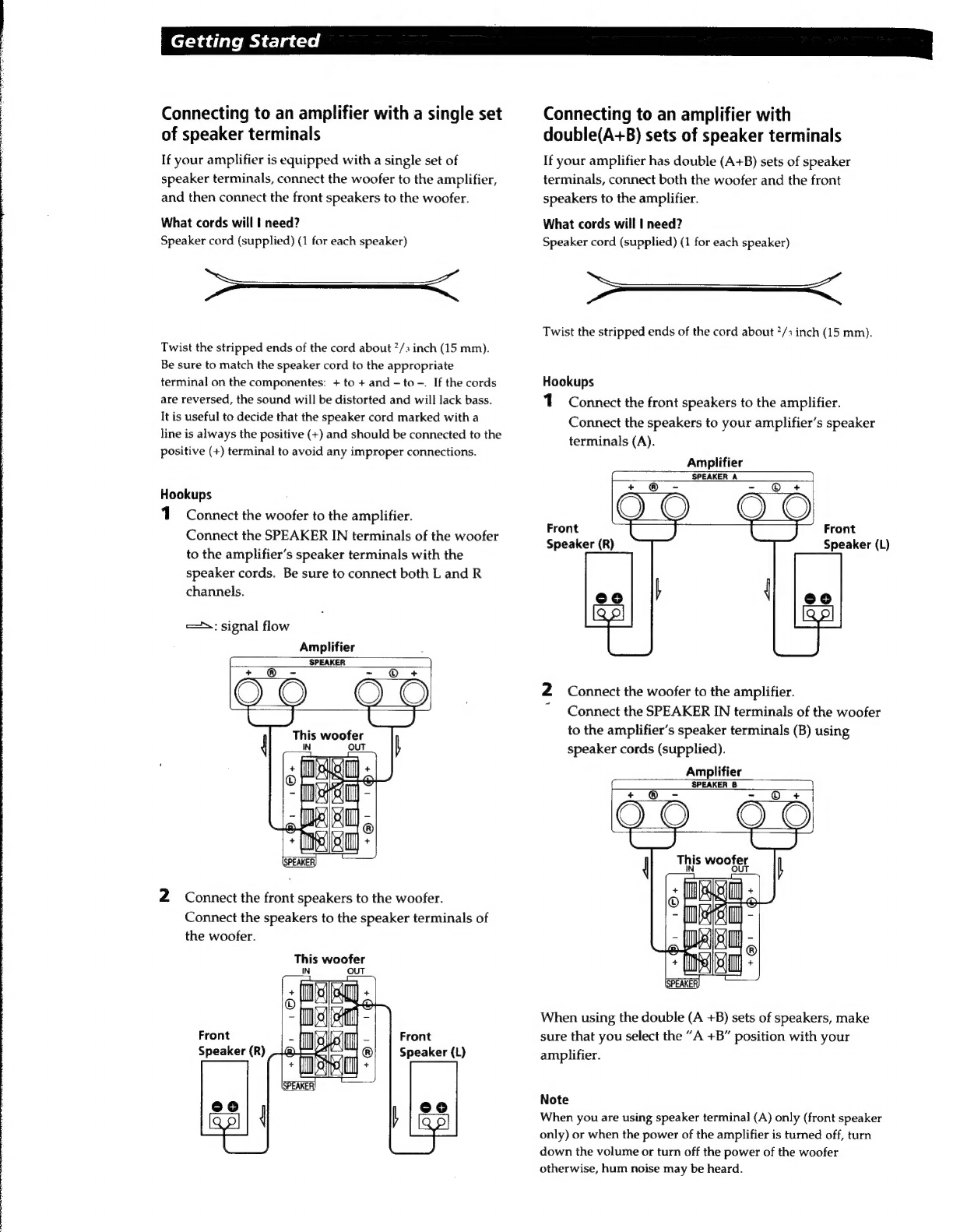

Started
Connecting
to
an
amplifier
with
a
single
set
of
speaker
terminals
If
your
amplifier
is
equipped
with
a
single
set
of
speaker
terminals,
connect
the
woofer
to
the
amplifier,
and
then
connect
the
front
speakers
to
the
woofer.
What
cords
will
|
need?
Speaker
cord
(supplied)
(1
for
each
speaker)
—————
Twist
the
stripped
ends
of
the
cord
about
?/s
inch
(15
mm).
Be
sure
to
match
the
speaker
cord
to
the
appropriate
terminal
on
the
componentes:
+
to
+
and
-
to
-.
If
the
cords
are
reversed,
the
sound
will
be
distorted
and
will
lack
bass.
It
is
useful
to
decide
that
the
speaker
cord
marked
with
a
line
is
always
the
positive
(+)
and
should
be
connected
to
the
positive
(+)
terminal
to
avoid
any
improper
connections.
Hookups
1
Connect
the
woofer
to
the
amplifier.
Connect
the
SPEAKER
IN
terminals
of
the
woofer
to
the
amplifier’s
speaker
terminals
with
the
speaker
cords.
Be
sure
to
connect
both
L
and
R
channels.
=>:
signal
flow
Amplifier
SPEAKER
2
Connect
the
front
speakers
to
the
woofer.
Connect
the
speakers
to
the
speaker
terminals
of
the
woofer.
This
woofer
IN
OUT
Front
Speaker
(R)
Front
Speaker
(L)
Connecting
to
an
amplifier
with
double(A+B)
sets
of
speaker
terminals
If
your
amplifier
has
double
(A+B)
sets
of
speaker
terminals,
connect
both
the
woofer
and
the
front
speakers
to
the
amplifier.
What
cords
will
|
need?
Speaker
cord
(supplied)
(1
for
each
speaker)
2
Twist
the
stripped
ends
of
the
cord
about
2/3
inch
(15
mm).
Hookups
1
Connect
the
front
speakers
to
the
amplifier.
Connect
the
speakers
to
your
amplifier’s
speaker
terminals
(A).
Amplifier
{
SPEAKER
A
)
Front
Speaker
(L)
Front
Speaker
(R)
2
Connect
the
woofer
to
the
amplifier.
Connect
the
SPEAKER
IN
terminals
of
the
woofer
to
the
amplifier’s
speaker
terminals
(B)
using
speaker
cords
(supplied).
Amplifier
SPEAKER
8
When
using
the
double
(A
+B)
sets
of
speakers,
make
sure
that
you
select
the
“A
+B”
position
with
your
amplifier.
Note
When
you
are
using
speaker
terminal
(A)
only
(front
speaker
only)
or
when
the
power
of
the
amplifier
is
turned
off,
turn
down
the
volume
or
turn
off
the
power
of
the
woofer
otherwise,
hum
noise
may
be
heard.
Connecting
to
an
amplifier
with
a
special
jack
for
a
super
woofer
If
your
amplifier
has
a
special
jack
for
a
super
woofer
(like
a
MONO
OUT
jack,
MIX
OUT
jack,
SUB
WOOEFER
jack
or
SUPER
WOOFER
jack),
connect
the
LINE

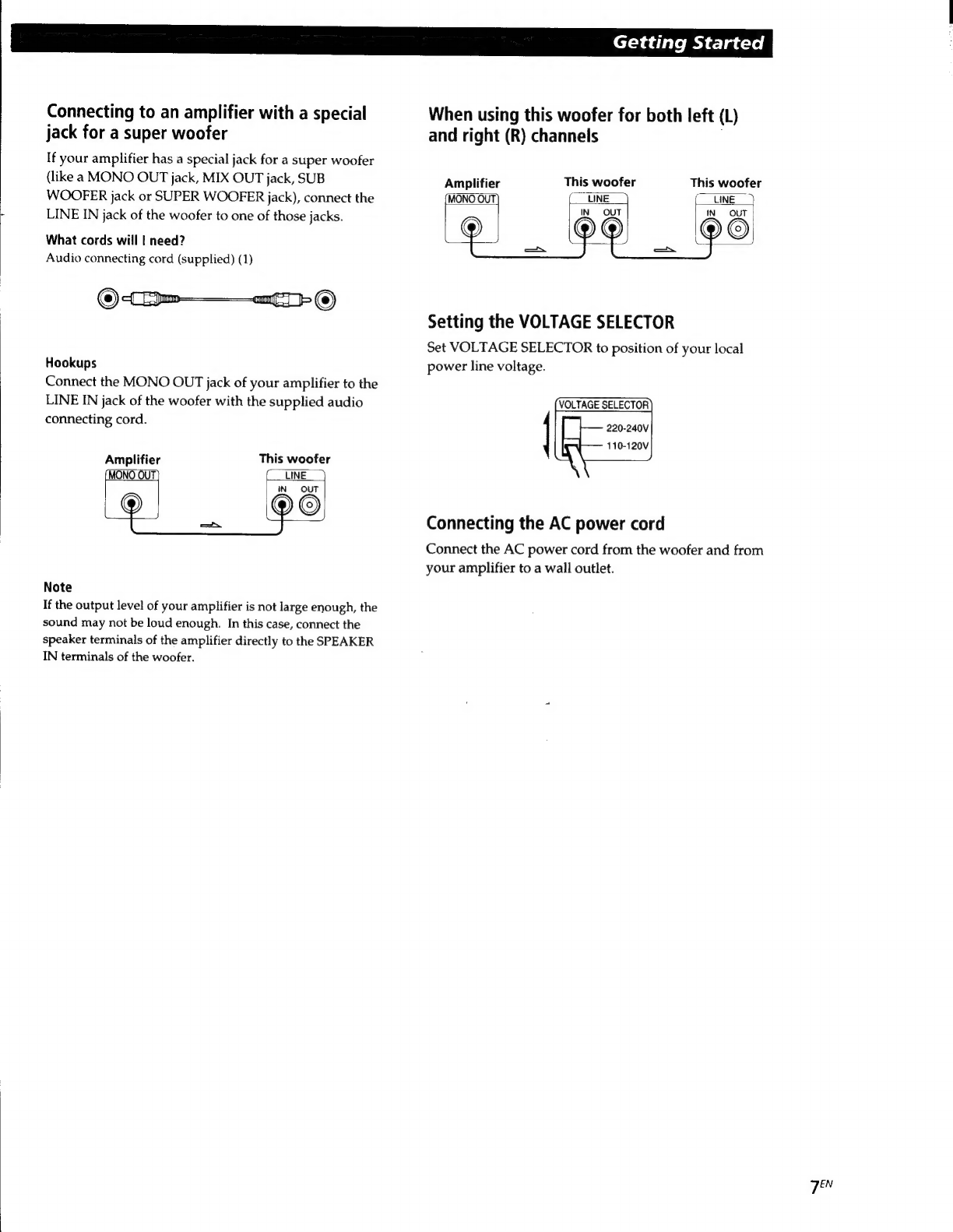

IN
jack
of
the
woofer
to
one
of
those
jacks.
What
cords
will
|
need?
Audio
connecting
cord
(supplied)
(1)
of
[mp
emf
T+
Hookups
Connect
the
MONO
OUT
jack
of
your
amplifier
to
the
LINE
IN
jack
of
the
woofer
with
the
supplied
audio
connecting
cord.
This
woofer
Amplifier
Note
If
the
output
level
of
your
amplifier
is
not
large
enough,
the
sound
may
not
be
loud
enough.
In
this
case,
connect
the
speaker
terminals
of
the
amplifier
directly
to
the
SPEAKER
IN
terminals
of
the
woofer.
Getting
Started
When
using
this
woofer
for
both
left
(L)
and
right
(R)
channels
This
woofer
LUNE
IN|
OUT
®
©
a
This
woofer
Amplifier
Setting
the
VOLTAGE
SELECTOR
Set
VOLTAGE
SELECTOR
to
position
of
your
local
power
line
voltage.
VOLTAGE
SELECTOR
|
220-240
110-120V
Connecting
the
AC
power
cord
Connect
the
AC
power
cord
from
the
woofer
and
from
your
amplifier
to
a
wall
outlet.
JEN
-
Basic
Operations
Listening
to
the
Sound
Note
Never
set
the
amplifier’s
tone
control
(BASS;
TREBLE,
etc.)
or
the
equalizer
output
to
a
high
level
or
input
sinewaves
of
20
Hz
to
50
Hz
recorded
on
a
commercially-
available
test
disc
or
special
sound
(bass
sound
of
electronic
musical
instrument,
pop
noise
of
analog
disc
turntable,
sound
with
abnormally
enhanced
bass,
etc.)
in
a
high
level
to
this
unit.
These
actions
may
cause
damage
to
the
speakers.
When
a
special
disc
containing
abnormally
enhanced
bass
is
played,
noise
may
be
output
in
addition
to
the
original
sound.
In
such
a
case,
decrease
the
sound
level.
Note
The
sub
woofer
output
signal
(DOLBY
digital
(AC-3)
signal)
of
the
digital
surround
processor
sold
singularly
is
set
10
dB
higher
by
Dolby
Laboratories
Licensing
Corporation.
In
the
case
of
using
normally,
adjust
the
sub
woofer
level.
LEVEL
CUT
OFF
FREQ
a)
Bx
se
Nghe:
POWER
LEVEL
1

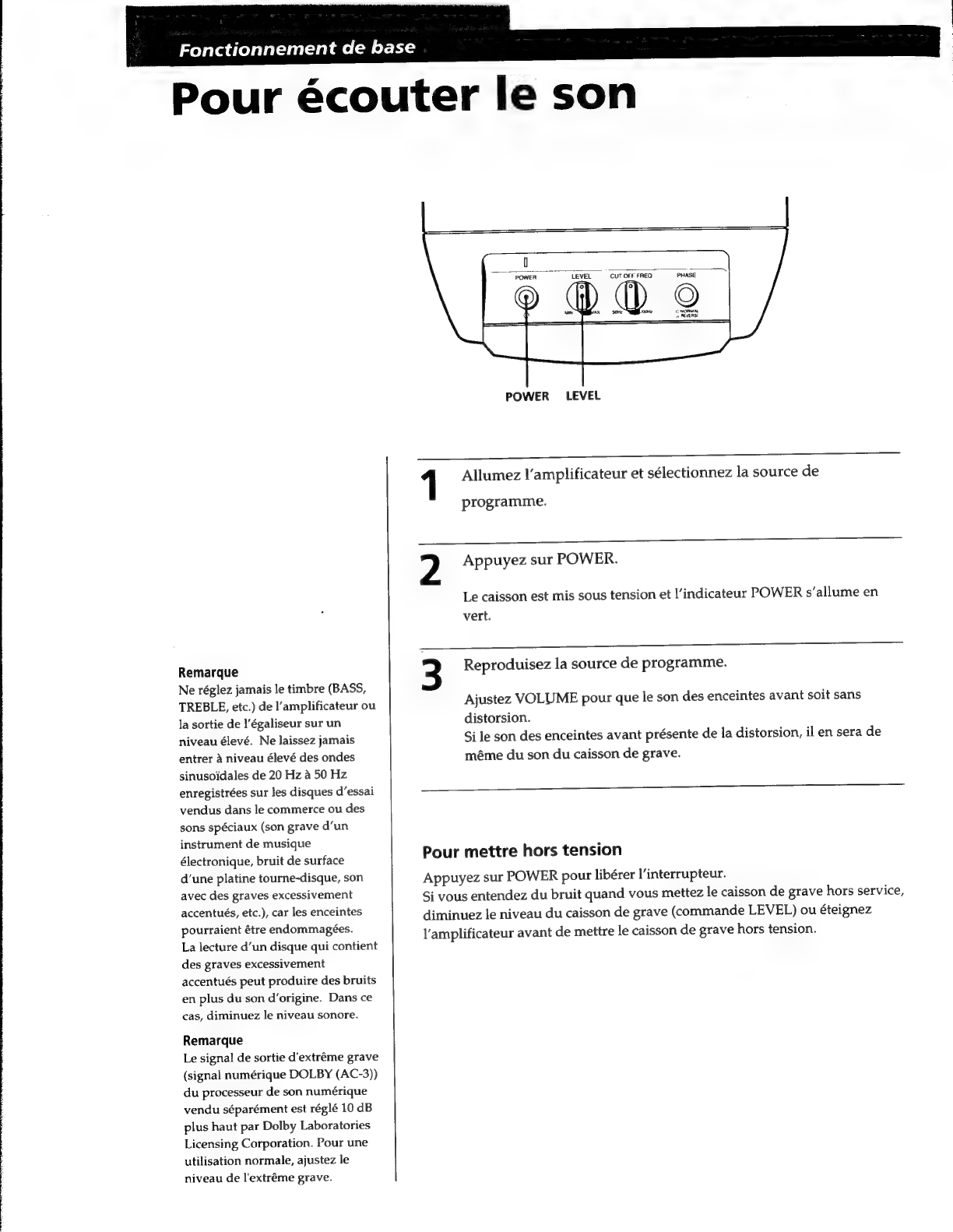

Turn
on
the
amplifier
and
select
the
program
source.
2
Press
POWER.
The
woofer
turns
on
and
the
POWER
indicator
lights
up
in
green.
3
Play
the
program
source.
Adjust
the
VOLUME
so
that
sound
from
front
speakers
is
not
distorted.
If
it
is
distorted,
the
sound
from
the
woofer
will
also
be
distorted.
To
turn
off
the
power
Press
POWER
to
release
the
switch.
If
you
hear
noise
when
you
turn
off
the
woofer,
turn
down
the
LEVEL
of
the
woofer,
or
turn
off
the
amplifier
before
turning
off
the
woofer.

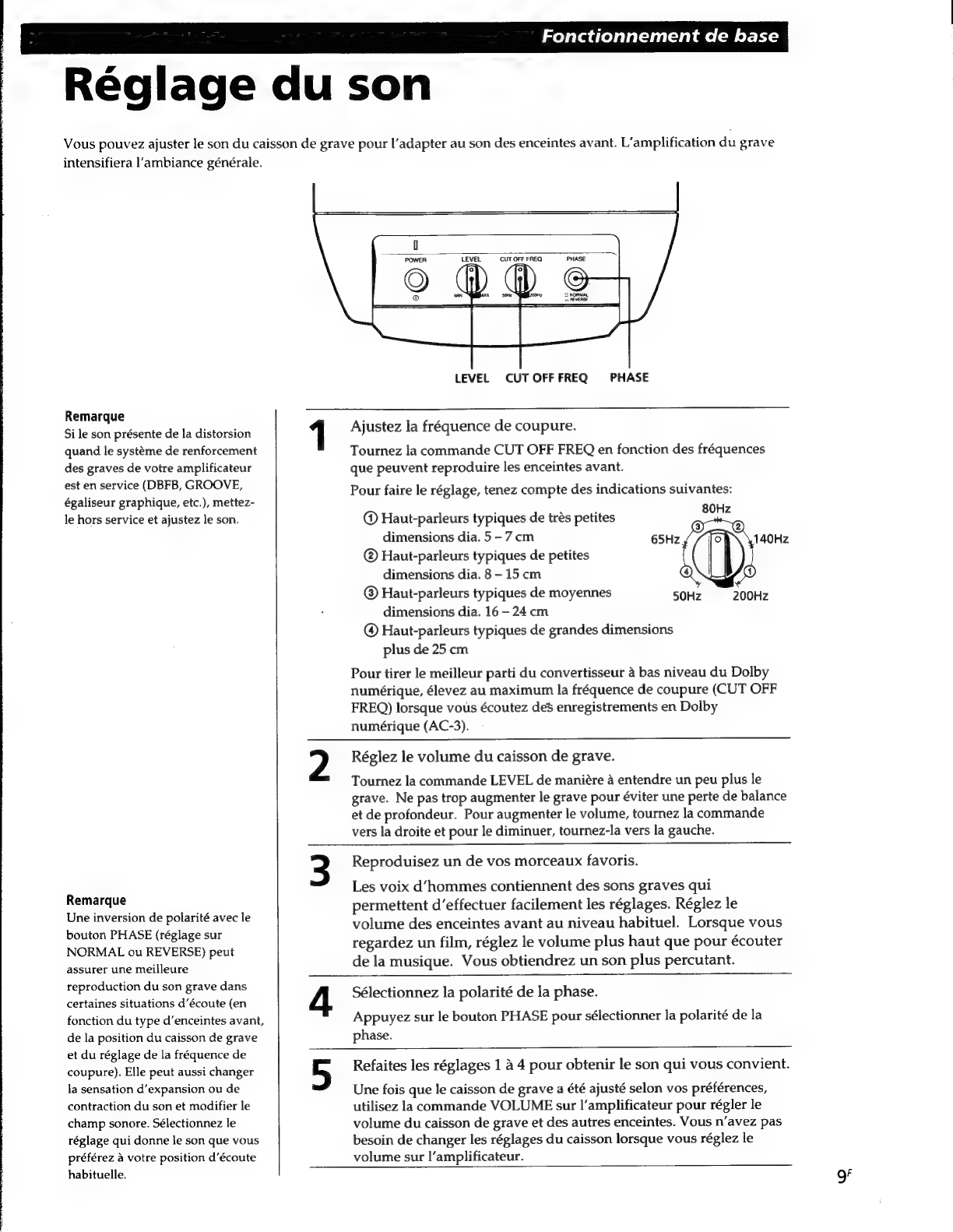

Adjusting
the
Sound
You
can
adjust
the
sound
of
the
woofer
to
suit
the
sound
of
your
front
speakers.
Reinforcing
the
bass
sound
gives
you
a
greater
sense
of
atmosphere.
Note
If
the
sound
distorts
when
you
turn
on
the
bass
reinforcement
from
your
amplifier
(such
as,
DBFB,
GROOVE,
the
graphic
equalizer,
etc.),
turn
off
the
bass
reinforcement
and
adjust
the
sound.
Note
Selecting
NORMAL
or
REVERSE
with
the
PHASE
button
reverses
the
polarity
and
may
provide
better
bass
reproduction
in
certain
listening
environments
(depending
on
the
type
of
front
speakers,
the
position
of
the
woofer
and
the
adjustment
of
the
cut-off
frequency).
It
may
also
change
the
expanse
and
tightness
of
the
sound,
and
effect
the
feeling
of
the
sound
field.
Select
the
setting
that
provides
the
sound
you
prefer
when
listening
in
your
normal
listening
position.
LEVEL
CUT
OFF
FREQ
PHASE
Adjust
the
cut-off
frequency.
Turn
the
CUT
OFF
FREQ
control,
depending
on
the
reproduction
frequencies
of
your
front
speakers.
80Hz
Refer
to
the
following
when
adjusting.
6SHz
@
Typical
very
small
sized
speakers:
5
-
7
cm
dia.
@®
Typical
small
sized
speakers:
8
-
15
cm
dia.
@
Typical
medium
sized
speakers:
16-24cmdia.
50Hz
=
200Hz
'
@
Typical
large
sized
speakers:
more
than
25
cm
dia.
To
make
the
most
of
the
low
level
converter
function
of
Dolby
digital,
turn
the
CUT
OFF
FREQ
as
high
as
possible
when
playing
back
the
Dolby
digital
(AC-3).
|
Adjust
the
volume
level
of
the
woofer.
Turn
the
LEVEL
control
so
that
you
can
hear
the
bass
sound
a
little
more
than
before.
Do
not
raise
the
bass
excessively
as
this
will
result
in
the
loss
of
balance
and
depth.
To
increase
the
volume,
turn
the
control
clockwise.
To
decrease
the
volume,
turn
the
control
counterclockwise.
Play
your
favorite
song
and
movie.
Male
vocal
tunes
and
voice
containing
bass
sounds
are
most
suitable
for
adjustment.
Turn
the
volume
for
front
speakers
to
the
same
level
as
usual.
When
playing
a
movie,
raise
the
volume
higher
than
the
level
for
music
to
produce
a
more
powerful
sound.
Select
the
phase
polarity.
Press
the
PHASE
button
to
select
the
phase
polarity.
Ul
Repeat
steps
1
to
4
to
adjust
for
your
preference.
Once
you
have
adjusted
the
woofer
to
the
settings
you
desire,
use
the
VOLUME
control
on
the
amplifier
to
adjust
the
volume
of
the
woofer
with
that
of
the
other
speakers.
You
don’t
need
to
adjust
the
woofer
settings
when
you
change
the
volume
level
of
the
amplifier.
QEN
;
’
Additional
Information
a
ee
eae
Precautions
On
safety
*
Before
operating
the
woofer,
be
sure
that
the
operating
voltage
of
your
woofer
is
identical
with
that
of
your
local
power
supply.
¢
Unplug
the
woofer
from
the
wall
outlet
if
it
is
not
to
be
used
for
an
extended
period
of
time.
To
disconnect
the
cord,
pull
the
cord
by
grasping
the
plug.
Never
pull
the
cord
itself.
¢
Should
any
liquid
or
solid
object
fall
into
the
woofer,
unplug
the
woofer
and
have
the
woofer
checked
by
qualified
personnel
before
operating
it
any
further.
¢
AC
power
cord
must
be
changed
only
at
the
qualified
service
shop.
When
turning
on
or
off
an
amplifier
or
other
equipment
Lower
the
volume
of
the
amplifier
to
minimum.
To
avoid
damaging
the
woofer
*
Be
careful
in
setting
the
volume
control
of
the
amplifier
to
avoid
an
excessive
input
power.
*
Do
not
attempt
to
open
the
enclosuer
or
remold
speaker
units
and
networks.
¢
The
grill
net
is
not
removable.
Do
not
remove
it.
In
case
color
irregularity
is
observed
on
the
nearby
TV
screen
With
the
magnetically
shielded
type
of
the
speaker
system,
the
speakers
can
be
installed
near
a
TV
set.
However,
color
irregularity
may
still
be
observed
on
the
TV
screen
depending
on
the
type
of
your
TV
set.
If
color
irregularity
is
observed...
—»Turn
off
the
TV
set
once,
then
turn
it
on
after
15
to
30
minutes.
If
color
irregularity
is
observed
again...
—+Place
the
speakers
further
apart
from
the
TV
set.
When
howling
occurs
Relocate
the
speaker
or
turn
down
the
volume
of
the
amplifier.
On
installation
©
Do
not
install
the
woofer
near
heat
sources
such
as
radiators
or
air
ducts,
or
in
a
place
subject
to
direct
sunlight,
excessive
dust,
mechanical
vibration
or
shock.
*
Good
ventilation
is
essential
to
prevent
internal
heat
build-up
in
the
woofer.
Place
the
woofer
in
a
location
with
adequate
air
circulation.
Do
not
place
the
woofer
on
a
soft
surface
or
too
close
to
a
wall
as
this
may
obstruct
the
ventilation
hole
on
the
back.
On
cleaning
the
cabinet
Clean
the
cabinet
with
a
soft
cloth
lightly
moistened
with
water.
Do
not
use
any
type
of
abrasive
pad,
scouring
powder
or
solvent
such
as
alcohol
or
benzine.
If
you
have
any
questions
or
problems
concerning
your
woofer
that
is
not
covered
in
this
manual,
please
consult
your
nearest
Sony
dealer.
eT
Troubleshooting
If
you
experience
any
of
the
following
difficulties
while
using
the
woofer,
use
this
troubleshooting
guide
to
help
you
remedy
the
problem.
Should
any
problem
persist,
consult
your
nearest
Sony
dealer.
There's
no
sound.
=>
Check
that
this
woofer
and
components
are
connected
correctly
and
securely.
=>
Turn
LEVEL
clockwise
to
turn
the
volume
up.
=>
Reset
the
level.
The
sound
has
suddenly
stopped.
=>
The
speaker
cords
may
have
short-circuited.
Connect
the
cords
properly.
The
sound
is
distorted.
=>
The
input
signal
is
imperfect.
=>
The
input
signal
level
is
too
high.
=>
Set
the
CUT
OFF
FREQ
as
high
as
possible
when
playing
backthe
Dolby
digital
(AC-3).
Severe
hum
or
noise
is
heard.
=>
Connect
the
ground
wire
of
the
turntable
properly.
=>
The
contacts
between
the
plugs
of
the
connecting
cords
and
the
corresponding
jacks
have
not
been
made
properly.
Connect
the
plugs
firmly.
=>
The
audio
system
is
picking
up
some
noise
from
a
TV
set.
Move
the
audio
system
away
from
the
TV
set
or
turn
the
TV
set
off.
yYelolherelee
misticlarirh
ies)
Specifications
System
Type
Active
Super
Woofer
(magnetically
shielded
design)
Speaker
unit
Woofer:
16
cm
dia.
(6*/s
in.)
x
1
Practical
maximum
output
40
W
(6
ohms,
DIN)
50
W
(50
Hz)
Reproduction
frequency
range
28
Hz
-
200
Hz
High
frequency
cut-off
frequency
50
Hz
-
200
Hz
Phase
selector
NORMAL,
REVERSE
Inputs
Input
jacks
LINE
IN:
Input
pin
jack
SPEAKER
IN:
Input
terminals
General
Where
purchased
Power
requirements
China
220
-
240
V
AC,
50/60
Hz
Other
countries
110
-
120/220
-
240
V
AC
adjustable,
50/60
Hz
Power
consumption
45
W
Dimensions
Approx.
205
x
380
x
365
mm
(w/h/d)
(8'/8x
15
x
143/s
in.)
Mass
9.5
kg
(20
lb
15
02)
Supplied
accessories
Audio
connecting
cord
(1
phono
plug
-
1
phono
plug)
(1)
Speaker
cord
(2)
Design
and
specifications
are
subject
to
change
without
notice.
118
PERS
Sa
Afin
d‘éviter
tout
risque
d'incendie
ou
d’électrocution,
ne
pas
exposer
cet
appareil
a
la
pluie
ou
a
I’'humidite.
N’installez
pas
l'appareil
dans
un
espace
confiné
comme
dans
une
bibliothéque
ou
un
meuble
encastré.
———

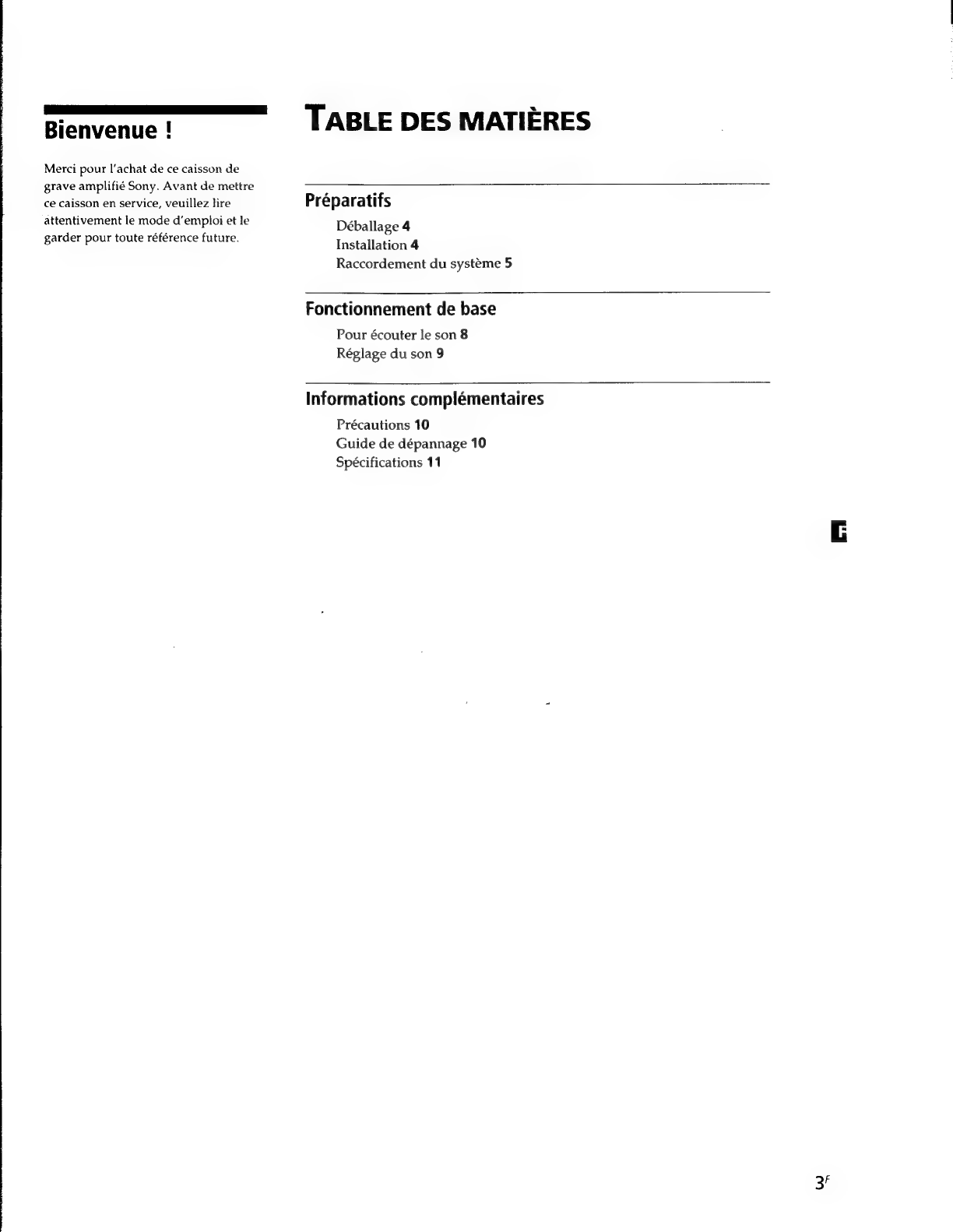

Bienvenue
!
Merci
pour
l’achat
de
ce
caisson
de
grave
amplifié
Sony.
Avant
de
mettre
ce
caisson
en
service,
veuillez
lire
attentivement
le
mode
d’emploi
et
le
garder
pour
toute
référence
future.
TABLE
DES
MATIERES
Préparatifs
Déballage
4
Installation
4
Raccordement
du
systéme
5
Fonctionnement
de
base
Pour
écouter
le
son
8
Réglage
du
son
9
Informations
complémentaires
Précautions
10
Guide
de
dépannage
10
Spécifications
11
3F
Préparatifs
Déballage
Installation
Vérifiez
si
les
éléments
suivants
se
trouvent
bien
dans
Comme
I’oreille
humaine
ne
peut
pas
détecter
la
Yemballage:
direction
ni
la
position
des
basses
reproduites
par
un
¢
Cordon
de
liaison
audio
(1)
caisson
de
grave
(en
dessous
de
150
Hz),
vous
pouvez
¢
Cordon
d’enceinte
(2)
installer
le
caisson
oi
vous
voulez
dans
la
piéce.
Pour
obtenir
une
meilleure
reproduction
du
grave,
il
est
toutefois
conseillé
de
l’installer
sur
un
sol
ferme,
ot
la
résonnance
est
peu
probable.
Vous
pouvez
obtenir
suffisamment
de
grave
a
partir
d’un
seul
caisson.
Toutefois,
si
vous
utilisez
plusieurs
caissons
de
grave,
les
basses
seront
naturellement
plus
puissantes.
Remarques
¢
Installez
toujours
le
caisson
a
la
verticale
et
4
plusieurs
centimétres
du
mur.
¢
Ne
pas
poser
d’objet
sur
le
caisson
ni
s’asseoir
dessus.
¢
Si le
caisson
est
installé
au
centre
d’une
piéce,
le
son
grave
est
extrémement
affaibli.
Ce
phénoméme
est
da
aux
ondes
stationnaires
de
la
piéce.
Le
cas
échéant,
éloignez
le
caisson
du
centre
de
la
piéce,
ou
éliminez
la
cause
des
ondes
stationnaires,
en
installant,
par
exemple,
une
étagére.
Préparatifs
Raccordement
du
systéme
Apercu
_Utilisez
la
prise
LINE
IN
ou
les
bornes
SPEAKER
IN
du
caisson
quand
vous
raccordez
l’amplificateur.
¢
Si
l’amplificateur
est
équipé
d’une
des
prises
de
sortie
suivantes,
reliez
la
prise
LINE
IN
et
la
prise
de
l'amplificateur
avec
le
cordon
de
liaison
audio
fourni.
—
Prises
MONO
OUT
—
Prise
MIX
OUT
—
Prise(s)
de
sortie
SUB
WOOFER
—
Prise(s)
de
sortie
SUPER
WOOFER
Si
l’amplificateur
n’offre
aucune
des
prises
de
sortie
indiquées,
reliez
les
bornes
d’enceintes
de
l'amplificateur
aux
bornes
SPEAKER
IN.
LINE
IN
SPEAKER
IN
Avant
de
commencer
Eteignez
l’amplificateur
et
le
caisson
de
grave
avant
de
les
relier.
*
Utilisez
les
cordons
audio
fournis
avec
les
différents
appareils.
Si
vous
n’avez
pas
assez
de
cordons
pour
faire
les
liaisons
nécessaires,
vous
devrez
acheter
des
cordons
de
liaison
audio
en
option.
*
Veillez
a
insérer
4
fond
les
fiches
dans
les
prises
pour
éviter
toute
source
de
bruit.
*
Branchez
le
cordon
d’alimentation
secteur
du
caisson
sur
une
prise
murale.
*
Vous
ne
pouvez
pas
relier
la
prise
de
sortie
CENTER
a
ce
caisson
pour
utiliser
la
fonction
Dolby
Pro
Logic.
Le
son
grave
n'est
pas
fourni
par
certains
modes
Dolby
Pro
Logic.
(suite)
5F
Raccordement
a
un
amplificateur
avec
une
seule
paire
de
bornes
d’enceintes
Si
votre
amplificateur
n’a
qu’une
seule
paire
de
bornes
d’enceintes,
raccordez
le
caisson
de
grave
4
Yamplificateur,
puis
les
enceintes
avant
au
caisson
de
grave.
Cordons
nécessaires
Cordons
d’enceintes
(fournis)
(1
pour
chaque
enceinte)
>
Torsadez
l’extrémité
du
cordon
apres
l’avoir
dénudée
sur
15
mm
(?/3
po)
environ.
Veillez
a
brancher
les
cordons
d’enceintes
sur
les
bornes
appropriées:
+
sur
+
et
—
sur
—.
Si
les
cordons
sont
inversés,
le
son
sera
déformé
et
les
basses
feront
défaut.
Il
est
pratique
de
toujours
prendre,
par
exemple,
le
cordon
rayé
pour
la
liaison
aux
bornes
positives
(+).
Vous
ne
risquez
pas
ainsi
de
faire
de
mauvaises
liaisons.
Raccordements
1
Raccordez
le
caisson
de
grave
a
I’amplificateur.
Raccordez
les
bornes
SPEAKER
IN
du
caisson
aux
bornes
d’enceintes
de
l’amplificateur
avec
les
cordons
d’enceintes.
Veillez
a
raccorder
les
canaux
gauche
(L)
et
drait
(R).
=:
Sens
du
signal
Amplificateur
|
SPEAKER
)
Caisson
de
grave
IN
OUT
2
Raccordez
les
enceintes
avant
au
caisson
de
grave.
Raccordez
les
enceintes
aux
bornes
d’enceintes
du
caisson
de
grave.
Caisson
de
grave
IN
OUT
Enceinte
avant
(L)
Enceinte
avant
(D)
Raccordement
a
un
amplificateur
avec
double
paire
(A
+
B)
de
bornes
d‘enceintes
Si
votre
amplificateur
a
une
double
paire
de
bornes
d’enceintes
(A
+
B),
raccordez
le
caisson
de
grave
et
les
enceintes
avant
a
l’amplificateur.
Cordons
nécessaires
Cordons
d’enceintes
(fournis)
(1
pour
chaque
enceinte)
—
Torsadez
I’extrémité
du
cordon
aprés
l’avoir
dénudée
sur
15
mm
(7/3
po)
environ.
Raccordements
1
Raccordez
les
enceintes
avant
a
l’amplificateur.
Raccordez
les
enceintes
aux
bornes
d’enceintes
de
l’amplificateur
(A).
Amplificateur
{
SPEAKER
A
)
|
+
®
-
-
©
+
Enceinte
avant
ee
=
(D)
2
Raccordez
le
caisson
de
grave
a
l’amplificateur.
-Reliez
les
bornes
SPEAKER
IN
du
caisson
de
grave
aux
bornes
d’enceintes
(B)
de
lY’amplificateur
en
utilisant
les
cordons
d’enceintes
fournis.
Amplificateur
SPEAKER
B
}
Quand
vous
utilisez
la
double
paire
de
prises
(A
+
B),
veillez
a
sélectionner
la
position
“A
+
B”
sur
Yamplificateur.
Remarque
Quand
vous
utilisez
les
bornes
d’enceintes
(A)
seulement
(enceintes
avant
seulement)
ou
quand
I’amplificateur
est
éteint,
réduisez
le
volume
ou
éteignez
le
caisson
sinon
vous
entendrez
un
bourdonnement.
Enceinte
avant
(L)
Préparatifs
Raccordement
a
un
amplificateur
avec
prise
spéciale
pour
caisson
d’extréme
grave

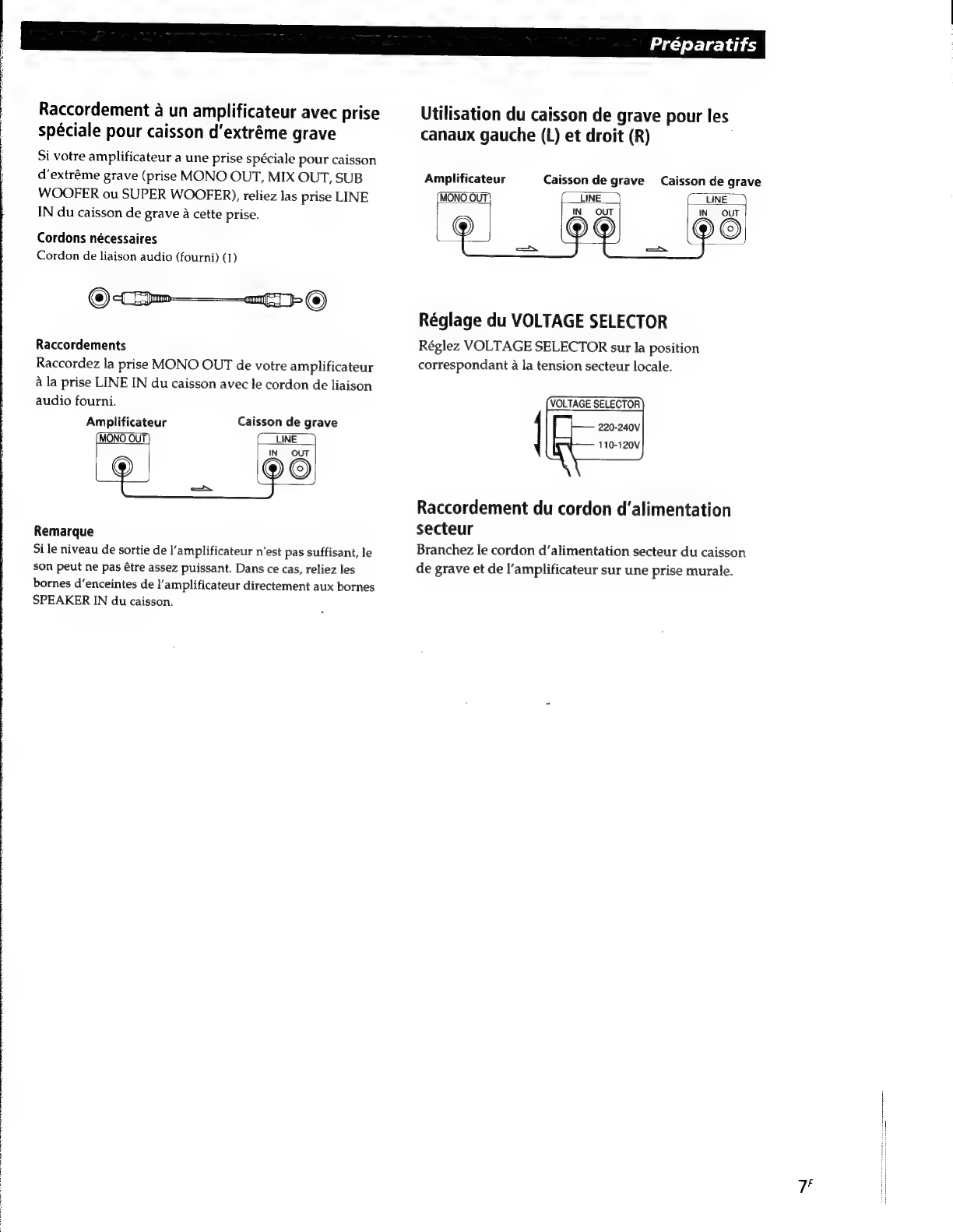

Si
votre
amplificateur
a
une
prise
spéciale
pour
caisson
d’extréme
grave
(prise
MONO
OUT,
MIX
OUT,
SUB
WOOFER
ou
SUPER
WOOFER),
reliez
las
prise
LINE
IN
du
caisson
de
grave
a
cette
prise.
Cordons
nécessaires
Cordon
de
liaison
audio
(fourni)
(1)
Raccordements
Raccordez
la
prise
MONO
OUT
de
votre
amplificateur
a
la
prise
LINE
IN
du
caisson
avec
le
cordon
de
liaison
audio
fourni.
—{
Fm
emf}
Amplificateur
Caisson
de
grave
Remarque
Si
le
niveau
de
sortie
de
l'amplificateur
n'est
pas
suffisant,
le
son
peut
ne
pas
étre
assez
puissant.
Dans
ce
cas,
reliez
les
bornes
d’enceintes
de
I’amplificateur
directement
aux
bornes
SPEAKER
IN
du
caisson.
Utilisation
du
caisson
de
grave
pour
les
canaux
gauche
(L)
et
droit
(R)
Amplificateur
Caisson
de
grave
Caisson
de
grave
Réglage
du
VOLTAGE
SELECTOR
Réglez
VOLTAGE
SELECTOR
sur
la
position
correspondant
a
la
tension
secteur
locale.
VOLTAGE
SELECTOR
&
220-240V
110-120V
Raccordement
du
cordon
d’alimentation
secteur
Branchez
le
cordon
d’alimentation
secteur
du
caisson
de
grave
et
de
l’amplificateur
sur
une
prise
murale.
7F
Fonctionnement
de
base
Pour
écouter
le
son
Remarque
Ne
réglez
jamais
le
timbre
(BASS,
TREBLE,
etc.)
de
l’amplificateur
ou
la
sortie
de
|’égaliseur
sur
un
niveau
élevé.
Ne
laissez
jamais
entrer
4
niveau
élevé
des
ondes
sinusoidales
de
20
Hz
a
50
Hz
enregistrées
sur
les
disques
d’essai
vendus
dans
le
commerce
ou
des
sons
spéciaux
(son
grave
d’un
instrument
de
musique
électronique,
bruit
de
surface
d’une
platine
tourne-disque,
son
avec
des
graves
excessivement
accentués,
etc.),
car
les
enceintes
pourraient
étre
endommagées.
La
lecture
d’un
disque
qui
contient
des
graves
excessivement
accentués
peut
produire
des
bruits
en
plus
du
son
d’origine.
Dans
ce
cas,
diminuez
le
niveau
sonore.
Remarque
Le
signal
de
sortie
d'extréme
grave
(signal
numérique
DOLBY
(AC-3))
du
processeur
de
son
numérique
vendu
séparément
est
réglé
10
dB
plus
haut
par
Dolby
Laboratories
Licensing
Corporation.
Pour
une
utilisation
normale,
ajustez
le
niveau
de
l’extréme
grave.
CUT
OFF
FREQ
POWER
LEVEL
1
Allumez
l’‘amplificateur
et
sélectionnez
la
source
de
programme.
2
Appuyez
sur
POWER.
Le
caisson
est
mis
sous
tension
et
l’indicateur
POWER
s’allume
en
vert.
3
Reproduisez
la
source
de
programme.
Ajustez
VOLUME
pour
que
le
son
des
enceintes
avant
soit
sans
distorsion.
Si
le
son
des
enceintes
avant
présente
de
la
distorsion,
il
en
sera
de
méme
du
son
du
caisson
de
grave.
Pour
mettre
hors
tension
Appuyez
sur
POWER
pour
libérer
I’interrupteur.
Si
vous
entendez
du
bruit
quand
vous
mettez
le
caisson
de
grave
hors
service,
diminuez
le
niveau
du
caisson
de
grave
(commande
LEVEL)
ou
éteignez
amplificateur
avant
de
mettre
le
caisson
de
grave
hors
tension.
Fonctionnement
de
base
Reglage
du
son
Vous
pouvez
ajuster
le
son
du
caisson
de
grave
pour
l’adapter
au
son
des
enceintes
avant.
L’amplification
du
grave
intensifiera
l’ambiance
générale.
Remarque
Si
le
son
présente
de
la
distorsion
quand
le
systéme
de
renforcement
des
graves
de
votre
amplificateur
est
en
service
(DBFB,
GROOVE,
égaliseur
graphique,
etc.),
mettez-
le
hors
service
et
ajustez
le
son.
Remarque
Une
inversion
de
polarité
avec
le
bouton
PHASE
(réglage
sur
NORMAL
ou
REVERSE)
peut
assurer
une
meilleure
reproduction
du
son
grave
dans
certaines
situations
d’écoute
(en
fonction
du
type
d’enceintes
avant,
de
la
position
du
caisson
de grave
et
du
réglage
de
la
fréquence
de
coupure).
Elle
peut
aussi
changer
la
sensation
d’expansion
ou
de
contraction
du
son
et
modifier
le
champ
sonore.
Sélectionnez
le
réglage
qui
donne
le
son
que
vous
préférez
a
votre
position
d’écoute
habituelle.
LEVEL
CUTOFFFREQ
PHASE
Ajustez
la
fréquence
de
coupure.
Tournez
la
commande
CUT
OFF
FREQ
en
fonction
des
fréquences
que
peuvent
reproduire
les
enceintes
avant.
Pour
faire
le
réglage,
tenez
compte
des
indications
suivantes:
@
Haut-parleurs
typiques
de
trés
petites
aie
dimensions
dia.
5
-
7
cm
@
Haut-parleurs
typiques
de
petites
dimensions
dia.
8
-
15
cm
@
Haut-parleurs
typiques
de
moyennes
50Hz
200Hz
dimensions
dia.
16
-
24
cm
@
Haut-parleurs
typiques
de
grandes
dimensions
plus
de
25
cm
Pour
tirer
le
meilleur
parti
du
convertisseur
4
bas
niveau
du
Dolby
numérique,
élevez
au
maximum
la
fréquence
de
coupure
(CUT
OFF
FREQ)
lorsque
vous
écoutez
des
enregistrements
en
Dolby
numérique
(AC-3).
Réglez
le
volume
du
caisson
de
grave.
Tournez
la
commande
LEVEL
de
maniére
a
entendre
un
peu
plus
le
grave.
Ne
pas
trop
augmenter
le
grave
pour
éviter
une
perte
de
balance
et
de
profondeur.
Pour
augmenter
le
volume,
tournez
la
commande
vers
la
droite
et
pour
le
diminuer,
tournez-la
vers
la
gauche.
Reproduisez
un
de
vos
morceaux
favoris.
Les
voix
d’hommes
contiennent
des
sons
graves
qui
permettent
d’effectuer
facilement
les
réglages.
Réglez
le
volume
des
enceintes
avant
au
niveau
habituel.
Lorsque
vous
regardez
un
film,
réglez
le
volume
plus
haut
que
pour
écouter
de
la
musique.
Vous
obtiendrez
un
son
plus
percutant.
Sélectionnez
la
polarité
de
la
phase.
Appuyez
sur
le
bouton
PHASE
pour
sélectionner
la
polarité
de
la
phase.
Refaites
les
réglages
1
4 4
pour
obtenir
le
son
qui
vous
convient.
Une
fois
que
le
caisson
de
grave
a
été
ajusté
selon
vos
préférences,
utilisez
la
commande
VOLUME
sur
I’amplificateur
pour
régler
le
volume
du
caisson
de
grave
et
des
autres
enceintes.
Vous
n’avez
pas
besoin
de
changer
les
réglages
du
caisson
lorsque
vous
réglez
le
volume
sur
l’amplificateur.
oF
|
4
‘
|
informations
complémentaires
Le
ce
ne
es
eh
Précautions
Sécurité
¢
Avant
d’utiliser
le
caisson
de
grave,
vérifiez
que
sa
tension
de
fonctionnement
est
identique
a
celle
du
secteur
local.
¢
Si
vous
prévoyez
de
ne
pas
utiliser
le
caisson
pendant
longtemps,
débranchez-le
de
la
prise
murale.
Pour
débrancher
le
cordon
d’alimentation
secteur,
tirez
sur
la
fiche.
Ne
jamais
tirer
sur
le
cordon
proprement
dit.
Si
un
liquide
ou
un
solide
tombait
dans
le
coffret,
débranchez
le
caisson
et
faites-le
contréler
par
un
technicien
qualifié
avant
de
le
remettre
en
service.
Le
cordon
d’alimentation
secteur
doit
étre
changé
par
un
professionnel
seulement.
Avant
d‘allumer
ou
d’éteindre
l'amplificateur
ou
un
autre
appareil
N’oubliez
pas
de
baisser
complétement
le
volume.
Pour
éviter
d’endommager
le
caisson
de
grave
¢
Réglez
avec
soin
le
volume
de
l’amplificateur
pour
éviter
toute
entrée
de
son
excessive.
¢
N’essayez
pas
d’ouvrir
le
coffret
ou
de
modifier
les
haut-
parleurs
et
les
circuits.
*
La
grille
ne
peut
pas
étre
enlevée.
N’essayez
pas
de
Y’enlever.
Si
vous
observez
des
anomalies
de
couleurs
sur
I’écran
du
téléviseur
installé
4
proximité
du
caisson
Normalement,
les
enceintes
ont
un
blindage
magnétique
et
peuvent
étre
installées
prés
d’un
téléviseur,
mais
il
est
possible
d’observer
des
anomalies
de
couleurs
avec
certains
types
de
téléviseur.
Si
vous
observez
des
anomalies
de
couleurs...
—+
Eteignez
le
téléviseur,
puis
rallumez-le
15
4
30
minutes
plus
tard.
S'il
n'y
a
aucun
changement...
—
Eloignez
les
enceintes
du
téléviseur.
En
cas
de
rétroaction
acoustique
Changez
l’emplacement
des
enceintes
ou
baissez
le
volume
de
l’amplificateur.
Installation
*
N’installez
pas
le
caisson
de
grave
prés
d’une
source
de
chaleur,
comme
un
radiateur
ou
une
bouche
d’air
chaud,
dans
un
endroit
en
plein
soleil
ou
exposé
a
de
la
poussiere,
des
vibrations
ou
des
chocs
mécaniques.
*
Une
bonne
ventilation
est
essentielle
pour
éviter
une
surchauffe
interne
du
caisson.
Installez
le
caisson
dans
un
endroit
ow
la
circulation
d’air
est
suffisante.
Ne
pas
‘installer
sur
une
surface
molle
ou
trop
prés
d’un
mur
pour
ne
pas
boucher
I’orifice
de
ventilation
a
l’arriére
du
caisson.
Nettoyage
du
coffret
Nettoyez
le
coffret
avec
un
chiffon
doux
legerement
imprégné
d’eau.
Ne
pas
utiliser
de
tampons
abrasifs,
poudre
a
récurer
ou
diluant,
comme
Ialcool
ou
la
benzine.
Pour
toute
question
ou
probléme
au
sujet
du
caisson
de
grave,
veuillez
contacter
votre
revendeur
Sony
le
plus
proche.
a
Guide
de
dépannage
Si
vous
rencontrez
une
des
difficultés
suivantes
quand
vous
utilisez
le
caisson
de
grave,
lisez
le
guide
de
dépannage
pour
vous
aider
a
trouver
une
solution.
Si
vous
n’y
parvenez
pas,
adressez-vous
a
au
revendeur
Sony
le
plus
proche.
Aucun
son.
=>
Vérifiez
si
le
caisson
de
grave
et
les
différents
éléments
sont
raccordés
comme
il
faut.
=>
Tournez
la
commande
LEVEL
dans
le
sens
des
aiguilles
d’une
montre
pour
augmenter
le
volume.
=>
Réajustez
le
niveau.
Le
son
s’est
soudainement
arrété.
=>
Il
y
a
peut-étre
eu
un
court-circuit
au
niveau
des
cordons
d’enceintes.
Raccordez-les
correctement.
Le
son
présente
de
la
distorsion.
=>
Le
signal
d’entrée
n’est
pas
parfait.
=>
Le
niveau
du
signal
d’entrée
est
trop
élevé.
=>
Réglez
CUT
OFF
FREQ
le
plus
possible
lorsque
vous
écoutez
des
enregistrements
en
Dolby
numérique
(AC-3).
Bourdonnement
ou
bruit
important.
=>
Raccordez
le
fil
de
masse
du
tourne-disque
correctement.
=>
Le
contact
entre
les
fiches
des
cordons
de
liaison
et
les
prises
correspondantes
est
mauvais.
Insérez
les
fiches
a
fond.
=>
La
chaine
audio
capte
le
bruit
d’un
téléviseur.
Eloignez
la
chaine
audio
du
téléviseur
ou
éteignez
le
téléviseur.
Other manuals for SA-W11
1
Table of contents
Languages:
Other Sony Subwoofer manuals
Sony
Sony XS-GTX121LB Product guide
Sony
Sony L1036 Product guide
Sony
Sony Xplod XS-L120P5A Product guide
Sony
Sony XS-GTR100L Product guide
Sony
Sony SA-SC8 User manual
Sony
Sony SA-WM500 User manual
Sony
Sony SA-W11S User manual
Sony
Sony SA-W551 User manual
Sony
Sony XS-GTX121LW User manual
Sony
Sony SA-WMSP68 User manual
Sony
Sony XS-L1246 - 12" 400 Watt Subwoofer Product guide
Sony
Sony SA-WM500 User manual
Sony
Sony XS-L102P5S Product guide
Sony
Sony SA-NA9ES User manual
Sony
Sony SRS-PC3DW User manual
Sony
Sony SAW2500 - SA Subwoofer User manual
Sony
Sony XS-GTR100L Installation instructions manual
Sony
Sony SA-WX900 Installation instructions manual
Sony
Sony SA-WM200 User manual
Sony
Sony XS-LE121S User manual
Popular Subwoofer manuals by other brands
Pioneer
Pioneer SW124D - Car Subwoofer Driver instruction manual
Nortek Control
Nortek Control SpeakerCraft HRSi installation guide
Boston Acoustics
Boston Acoustics BT1100 user guide
Soundstream
Soundstream Reference R1 Information sheet
Carnival
Carnival Mordaunt-Short installation guide
Legacy
Legacy LW1249 Specifications
