Français
Active Subwoofer
SA-WM250
4-252-451-23(1)
INPUT
SPEAKER IN
IN OUT
INPUT
L
SPEAKER
L
R R
Amplifier
Amplificateur
This subwoofer
Caisson de grave
IN OUT
L
SPEAKER
L
R R
SPEAKER
This subwoofer
Caisson de grave
IN OUT
L
SPEAKER
L
R R

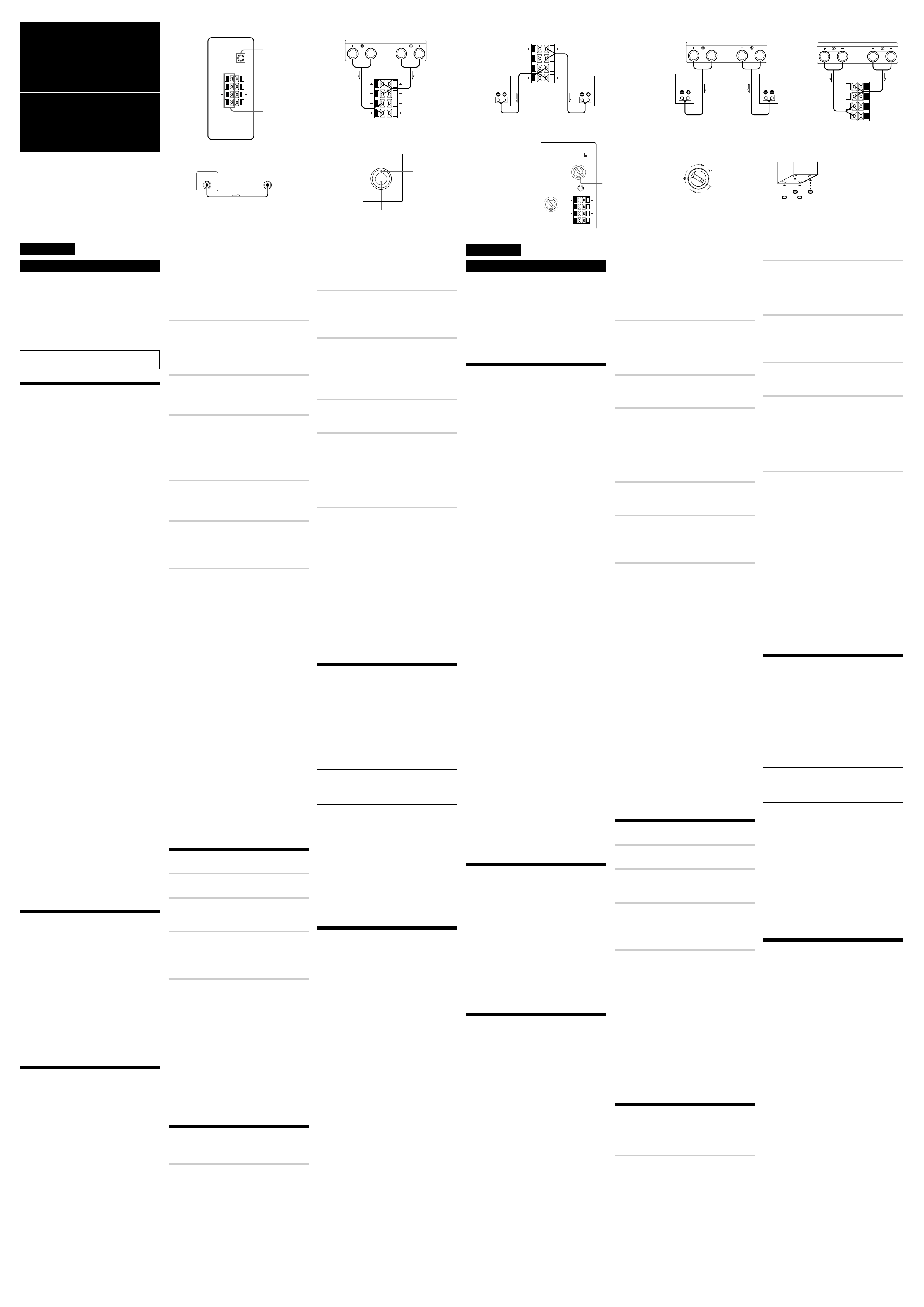

Front Speaker (R)
Enceinte avant (D)
Front Speaker (L)
Enceinte avant (L)
SPEAKER A
IN OUT
L
SPEAKER
L
R R
SPEAKER B
A1 B21 C2
LEVEL
PHASE
E
POWER
1
F
Amplifier
Amplificateur This subwoofer
Caisson de grave
MONO OUT
INPUT
D
CUT OFF FREQ
AVERTISSEMENT
Afin d’éviter tout risque d’incendie ou d’électrocution, ne
pas exposer cet appareil à la pluie ou à l’humidité.
Pour éviter tout risque d’incendie, ne couvrez pas les
ouïes de ventilation de cet appareil avec des journaux,
une nappe, un rideau, etc. Par ailleurs, ne déposez pas
une bougie allumée sur l’appareil.
Pour éviter tout risque d’incendie et de secousse
électrique, ne déposez aucun objet remplis de liquide, tels
qu’un vase, sur l’appareil.
Ne pas installer l’appareil dans un espace confiné,
comme dans une bibliothèque ou un placard mural.
Précautions
Sécurité
• Avant d’utiliser le caisson de grave, vérifiez que sa tension
de fonctionnement est identique à celle du secteur local.
• Si vous prévoyez de ne pas utiliser le caisson pendant
longtemps, débranchez-le de la prise murale. Pour
débrancher le cordon d’alimentation secteur, tirez sur la
fiche. Ne jamais tirer sur le cordon proprement dit.
• Si un liquide ou un solide tombait dans le coffret,
débranchez le caisson et faites-le contrôler par un
technicien qualifié avant de le remettre en service.
• Le cordon d’alimentation secteur doit être changé par un
professionnel seulement.
•
Installez ce système de sorte que le cordon
d’alimentation secteur puisse être débranché
immédiatement de la prise secteur en cas de problème.
Avant d’allumer ou d’éteindre l’amplificateur
ou un autre appareil
N’oubliez pas de baisser complètement le volume.
Pour éviter d’endommager le caisson de grave
• Réglez avec soin le volume de l’amplificateur pour éviter
toute entrée de son excessive.
• Ne pas essayer d’ouvrir le coffret ou de modifier les haut-
parleurs et les circuits.
Si vous observez des anomalies de couleurs sur
l’écran du téléviseur installé à proximité du
caisson
Normalement les enceintes ont un blindage magnétique et
peuvent être installées près d’un téléviseur, mais il est
possible d’observer des anomalies de couleurs avec certains
types de téléviseur.
Si vous observez des anomalies de couleurs...
tEteignez le téléviseur, puis rallumez-le 15 à 30 minutes
plus tard.
S’il n’y a aucun changement...
tEloignez les enceintes du téléviseur.
En cas de rétroaction acoustique
Changez l’emplacement des enceintes ou baissez le volume
de l’amplificateur.
Installation
• Ne pas installer le caisson de grave près d’une source de
chaleur, comme un radiateur ou une bouche d’air chaud,
dans un endroit en plein soleil ou exposé à de la poussière,
des vibrations ou des chocs mécaniques.
• Une bonne ventilation est essentielle pour éviter une
surchauffe interne du caisson. Installez le caisson dans un
endroit où la circulation d’air est suffisante. Ne pas
l’installer sur une surface molle.
• Prenez les précautions nécessaires lors de l’installation du
haut-parleur sur un plancher traité (ciré, huilé, verni, etc.)
pour éviter l’apparition de taches ou la décoloration du sol.
Nettoyage du coffret
Nettoyez le coffret avec un chiffon doux légèrement
imprégné d’eau. Ne pas utiliser de tampons abrasifs, poudre
à récurer ou diluant, comme l’alcool ou la benzine.
Pour toute question ou problème au sujet du caisson de
grave, veuillez contacter votre revendeur Sony le plus
proche.
Installation
Comme l’oreille humaine ne peut pas détecter la direction ni
la position des basses reproduites par un caisson de grave
(en dessous de 200 Hz), vous pouvez installer le caisson où
vous voulez dans la pièce. Pour obtenir une meilleure
reproduction du grave, il est toutefois conseillé de l’installer
sur un sol ferme, où la résonnance est peu probable.
Remarques
• L’enceinte d’extrêmes graves doit toujours se trouver
verticale, à quelques centimètres de la paroi du mur.
• Ne pas poser d’objet sur le caisson ni s’asseoir dessus.
• Si le caisson est installé au centre d’une pièce, le son grave
est extrêmement affaibli. Ce phénomème est dû aux ondes
stationnaires de la pièce. Le cas échéant, éloignez le
caisson du centre de la pièce, ou éliminez la cause des
ondes stationnaires, en installant, par exemple, une
étagère.
Raccordement du système
Aperçu
Utilisez les prises INPUT ou les bornes SPEAKER IN du
caisson quand vous raccordez l’amplificateur.
• Si votre amplificateur comporte l’un des modèles de
prises de sortie suivants, raccordez-la à la prise INPUT et
la prise de l’amplificateur à l’aide du câble de connexion
audio fourni.
— Prises MONO OUT
— Prise MIX OUT
— Prise(s) de sortie SUBWOOFER
— Prise(s) de sortie SUPER WOOFER
• Si l’amplificateur n’offre aucune des prises de sortie
indiquées, reliez les bornes d’enceintes de l’amplificateur
aux bornes SPEAKER IN. (A)
Avant de commencer
• Eteignez l’amplificateur et le caisson de grave avant de les
relier.
• Utilisez les cordons audio fournis avec les différents
appareils. Si vous n’avez pas assez de cordons pour faire
les liaisons nécessaires, vous devrez acheter des cordons de
liaison audio en option.
• Veillez à insérer à fond les fiches dans les prises pour éviter
toute source de bruit.
• Branchez le cordon d’alimentation secteur du caisson sur
une prise murale.
• Vous ne pouvez pas relier la prise de sortie CENTER à ce
caisson pour utiliser la fonction Dolby Pro Logic.
Le son grave n'est pas fourni par certains modes Dolby Pro
Logic.
Raccordement à un amplificateur avec
une seule paire de bornes d’enceintes
(B)
Si votre amplificateur n’a qu’une seule paire de bornes
d’enceintes, raccordez le caisson de grave à l’amplificateur,
puis les enceintes avant au caisson de grave.
Raccordements
1Raccordez le caisson de grave à l’amplificateur.
Raccordez les bornes SPEAKER IN du caisson
aux bornes d’enceintes de l’amplificateur avec
les cordons d’enceintes. Veillez à raccorder les
canaux gauche (L) et droit (R).
2Raccordez les enceintes avant au caisson de
grave.
Raccordez les enceintes aux bornes SPEAKER
OUT du caisson de grave.
Raccordement à un amplificateur avec
double paire (A+B) de bornes
d’enceintes (C)
Si votre amplificateur a une double paire de bornes
d’enceintes (A+B), raccordez le caisson de grave et les
enceintes avant à l’amplificateur.
Raccordements
1Raccordez les enceintes avant à l’amplificateur.
Reliez les enceintes aux prises SPEAKER A
de l’amplificateur.
2Raccordez le caisson de grave à l’amplificateur.
Reliez les prises SPEAKER IN de l’enceinte
d’extrêmes graves aux prises SPEAKER B de
l’amplificateur en vous servant des cordons
d’enceinte fournis.
Quand vous utilisez la double paire de prises (A+B), veillez à
sélectionner la position “A+B” sur l’amplificateur.
Remarque
Si vous n’utilisez que la prise SPEAKER A (enceinte avant), ou
encore si l’alimentation de l’amplificateur est coupée, diminuez le
niveau sonore ou bien coupez l’alimentation de l’enceinte d’extrêmes
graves. Dans le cas contraire, vous pourriez entendre un ronflement.
Raccordement à un amplificateur doté
d’une prise spéciale pour haut-parleur
d’extrêmes-graves
Si votre amplificateur comporte une prise spéciale pour haut-
parleur d’extrêmes-graves (comme une prise MONO OUT,
MIX OUT, SUBWOOFER ou SUPER WOOFER), raccordez la
prise INPUT du haut-parleur à l’une de ces prises.
Raccordements (D)
Raccordez la prise MONO OUT de votre amplificateur à la
prise INPUT du haut-parleur à l’aide du câble de connexion
audio fourni.
Remarque
Si le niveau de sortie de l’amplificateur n'est pas suffisant, le
son peut ne pas être assez puissant. Dans ce cas, reliez les
bornes d’enceintes de l’amplificateur directement aux bornes
SPEAKER IN du caisson.
Raccordement du cordon d’alimentation
secteur
• Branchez le cordon d’alimentation secteur du caisson de
grave et de l’amplificateur sur une prise murale.
• Assurez-vous que le caisson de grave est hors tension
avant de brancher ou de débrancher un câble
d’alimentation.
Pour écouter le son (E)
1Allumez l’amplificateur et sélectionnez la source
de programme.
2Appuyez sur POWER.
Le caisson est mis sous tension et l’indicateur
POWER s’allume en vert.
3Reproduisez la source de programme.
Ajustez VOLUME pour que le son des enceintes
avant soit sans distorsion.
Si le son des enceintes avant présente de la
distorsion, il en sera de même du son du caisson
de grave.
Remarques
• Ne réglez jamais le timbre (BASS, TREBLE, etc.) de
l’amplificateur ou la sortie de l’égaliseur sur un niveau
élevé. Ne laissez jamais entrer à niveau élevé des ondes
sinusoïdales de 20 Hz à 50 Hz enregistrées sur les disques
d’essai vendus dans le commerce ou des sons spéciaux
(son grave d’un instrument de musique électronique, bruit
de surface d’une platine tourne-disque, son avec des
graves excessivement accentués, etc.), car les enceintes
pourraient être endommagées.
La lecture d’un disque qui contient des graves
excessivement accentués peut produire des bruits en plus
du son d’origine. Dans ce cas, diminuez le niveau sonore.
• Le signal de sortie d'extrême grave (signal numérique
DOLBY) du processeur de son numérique vendu
séparément est réglé 10 dB plus haut par Dolby
Laboratories Licensing Corporation. Pour une utilisation
normale, ajustez le niveau de l'extrême grave.
Réglage du son (F)
Vous pouvez ajuster le son du caisson de grave pour
l’adapter au son des enceintes avant. L’amplification du
grave intensifiera l’ambiance générale.
1Ajustez la fréquence de coupure.
Tournez la commande CUT OFF FREQ en
fonction des fréquences que peuvent reproduire
les enceintes avant.
Pour faire le réglage, tenez compte des
indications suivantes:
1Haut-parleurs typiques de très petites
dimensions: dia. 5 – 7 cm
2Haut-parleurs typiques de petites
dimensions: dia. 8 – 15 cm
3Haut-parleurs typiques de moyennes
dimensions: dia. 16 – 24 cm
4Haut-parleurs typiques de grandes
dimensions: plus de 25 cm
Pour tirer le meilleur parti du convertisseur à
bas niveau du Dolby numérique, élevez au
maximum la fréquence de coupure (CUT OFF
FREQ) lorsque vous écoutez des
enregistrements en Dolby numérique.
2Réglez le volume du caisson de grave.
Tournez la commande LEVEL de manière à
entendre un peu plus le grave. Pour augmenter
le volume, tournez la commande vers la droite
et pour le diminuer, tournez-la vers la gauche.
3Reproduisez un de vos morceaux favoris.
Les voix d’hommes contiennent des sons graves
qui permettent d’effectuer facilement les
réglages. Réglez le volume des enceintes avant
au niveau habituel.
4Sélectionnez la polarité de la phase.
Utilisez le sélecteur PHASE pour sélectionner la
polarité de la phase.
5Refaites les réglages 1 à 4 pour obtenir le son qui
vous convient.
Une fois que le caisson de grave a été ajusté
selon vos préférences, utilisez la commande
VOLUME sur l’amplificateur pour régler le
volume du caisson de grave et des autres
enceintes. Vous n’avez pas besoin de changer les
réglages du caisson lorsque vous réglez le
volume sur l’amplificateur.
Remarques
• Si le son présente de la distorsion quand le système de
renforcement des graves de votre amplificateur est en
service (DBFB, GROOVE, égaliseur graphique, etc.) mettez-
le hors service et ajustez le son.
• N’augmentez pas le volume du caisson de grave au
maximum. Vous risquez sinon d’atténuer les graves. De
plus, des bruits étrangers peuvent être audibles.
• Une inversion de polarité avec le sélecteur PHASE (réglage
sur NORMAL ou REVERSE) peut assurer une meilleure
reproduction du son grave dans certaines situations
d’écoute (en fonction du type d’enceintes avant, de la
position du caisson de grave et du réglage de la fréquence
de coupure). Elle peut aussi changer la sensation
d’expansion ou de contraction du son et modifier le champ
sonore. Sélectionnez le réglage qui donne le son que vous
préférez à votre position d’écoute habituelle.
Installation du haut-parleur (G)
Pour éviter les vibrations ou les mouvements du haut-
parleur en cours d’écoute, fixez sur le haut-parleur les
tampons fournis.
Guide de dépannage
Si vous rencontrez une des difficultés suivantes quand vous
utilisez le caisson de grave, lisez le guide de dépannage pour
vous aider à trouver une solution. Si vous n’y parvenez pas,
adressez-vous à votre revendeur Sony le plus proche.
Aucun son
•Vérifiez si le caisson de grave et les différents
éléments sont raccordés comme il faut.
•Tournez la commande LEVEL dans le sens des
aiguilles d’une montre pour augmenter le volume.
•Réajustez le niveau.
Le son s’est soudainement arrêté.
•Il y a peut-être eu un court-circuit au niveau des
cordons d’enceintes. Raccordez-les correctement.
Le son présente de la distorsion.
•Le signal d’entrée n’est pas parfait.
•Le niveau du signal d’entrée est trop élevé.
•Réglez CUT OFF FREQ le plus possible lorsque
vous écoutez des enregistrements en Dolby
numérique.
Bourdonnement ou bruit important.
•Raccordez le fil de masse du tourne-disque
correctement.
•Le contact entre les fiches des cordons de liaison
et les prises correspondantes est mauvais. Insérez
les fiches à fond.
•La chaîne audio capte le bruit d’un téléviseur.
Eloignez la chaîne audio du téléviseur ou
éteignez le téléviseur.
Spécifications
Système
Type
Haut-parleur d’extrêmes-graves actif (à blindage
magnétique)
Haut-parleur
Grave: 20 cm, à cône
Puissance de sortie moyenne
100 W (6 Ohms, 40 Hz, 10% THD)
Plage de fréquences
28 Hz à 200 Hz
Fréquence de coupure haute fréquence
50 Hz à 200 Hz
Sélecteur de phase
NORMAL (phase normale), REVERSE (phase inversée)
Entrées
Prises d’entrée
INPUT: Prise d’entrée Cinch
SPEAKER IN: Bornes d’entrée
Prises de sortie
SPEAKER OUT: Bornes de sortie
Généralités
Alimentation
CA 230 V, 50/60 Hz
Consommation
100 W
Dimensions
Approx. 290 x 355 x 387 mm (l/h/p)
Poids
11,5 kg
Accessoires fournis
Tampons autocollants (4)
Cordon de liaison audio (1 phono á 1 phono), 2 m (1)
Cordons d’enceintes, 2,5 m (2)
La conception et les spécifications peuvent être modifiées
sans préavis.
Front Speaker (R)
Enceinte avant (D)
Front Speaker (L)
Enceinte avant (L)
Amplifier
Amplificateur
This subwoofer
Caisson de grave
Amplifier
Amplificateur
 2004 Sony Corporation Printed in Malaysia
CUT OFF FREQ
200Hz
NORMAL
REVERSE
50Hz
PHASE
MAX
MIN
LEVEL
IN OUT
LL
R R
4
3
21
50Hz
200Hz
75Hz
120Hz 150Hz
100Hz
2G
Foot pads
Tampons autocollants
English
WARNING
To prevent fire or shock hazard, do not expose the
unit to rain or moisture.
To prevent fire, do not cover the ventilation of the
apparatus with newspapers, table-cloths, curtains, etc.
And don’t place lighted candles on the apparatus.
To prevent fire or shock hazard, do not place objects filled
with liquids, such as vases, on the apparatus.
Do not install the appliance in a confined space, such
as a bookcase or built-in cabinet.
Precautions
On safety
• Before operating the subwoofer, be sure that the
operating voltage of your subwoofer is identical with
that of your local power supply.
• Unplug the subwoofer from the wall outlet if it is not to
be used for an extended period of time. To disconnect
the cord, pull the cord by grasping the plug. Never pull
the cord itself.
• Should any liquid or solid object fall into the subwoofer,
unplug the subwoofer and have the subwoofer checked
by qualified personnel before operating it any further.
• AC power cord must be changed only at the qualified
service shop.
• Install this system so that the power cord can be
unplugged from the wall socket immediately in the
event of trouble.
When turning on or off an amplifier or other
equipment
Lower the volume of the amplifier to minimum.
To avoid damaging the subwoofer
• Be careful in setting the volume control of the amplifier
to avoid an excessive input power.
• Do not attempt to open the enclosure or remold speaker
units and networks.
In case color irregularity is observed on the
nearby TV screen
With the magnetically shielded type of the speaker
system, the speakers can be installed near a TV set.
However, color irregularity may still be observed on the
TV screen depending on the type of your TV set.
If color irregularity is observed...
tTurn off the TV set once, then turn it on after 15 to
30 minutes.
If color irregularity is observed again...
tPlace the speakers further apart from the TV set.
When howling occurs
Relocate the speaker or turn down the volume of the
amplifier.
On installation
• Do not install the subwoofer near heat sources such as
radiators or air ducts, or in a place subject to direct
sunlight, excessive dust, mechanical vibration or shock.
• Good ventilation is essential to prevent internal heat
build-up in the subwoofer. Place the subwoofer in a
location with adequate air circulation. Do not place the
subwoofer on a soft surface.
• Use caution when placing the speaker on a specially
treated (waxed, oiled, polished, etc.) floor, as staining
or discoloration may result.
On cleaning the cabinet
Clean the cabinet with a soft cloth lightly moistened with
water. Do not use any type of abrasive pad, scouring
powder or solvent such as alcohol or benzine.
If you have any questions or problems concerning your
subwoofer that is not covered in this manual, please
consult your nearest Sony dealer.
Installation
Since the human ear cannot detect the direction and
position where the bass sound being reproduced by a
subwoofer (below 200 Hz) comes from, you can install the
subwoofer wherever you like in your room. To obtain a
better bass reproduction, we recommend you to install
the subwoofer on a solid floor where the resonance is
unlikely to occur.
Notes
• Always install the subwoofer vertically, keeping a few
centimeters away from the wall.
• Do not place an object on the subwoofer or sit on it.
• If the subwoofer is installed in the center of a room, the
bass could be extremely weakened. This is due to the
influence of the standing wave of the room. If this
happened, move the subwoofer away from the center of
a room or eliminate the cause of the standing wave, by
installing a bookshelf on the wall, etc.
Hooking Up the System
Overview
Use the INPUT jacks or the SPEAKER IN terminals of the
subwoofer when you connect the amplifier.
• If your amplifier has one of the following types of
output jacks, connect the INPUT jack and the
amplifier's jack using the supplied audio connecting
cord.
— MONO OUT jack
— MIX OUT jack
— SUBWOOFER output jack(s)
— SUPER WOOFER output jack(s)
• If your amplifier does not have the above mentioned
output jacks, connect the speaker terminals of the
amplifier to the SPEAKER IN terminals instead.
(A)
Before you get started
• Turn off the power of the amplifier and the subwoofer
before making any connection.
• Use the audio connecting cords that are supplied to the
respective equipment. If there are not enough audio
connecting cords to make the necessary connections,
you need to purchase some optional audio connecting
cords.
• Be sure to make connections firmly to avoid noise.
• Connect the AC power cord from the subwoofer to a
wall outlet.
• You cannot connect the CENTER output jack for use
with Dolby Pro Logic function to the subwoofer. Bass
sound is not output with some Dolby Pro Logic modes.
Connecting to an amplifier with a
single set of speaker terminals
(B)
If your amplifier is equipped with a single set of speaker
terminals, connect the subwoofer to the amplifier, and
then connect the front speakers to the subwoofer.
Hookups
1Connect the subwoofer to the amplifier.
Connect the SPEAKER IN terminals of the
subwoofer to the amplifier’s speaker
terminals with the speaker cords. Be sure to
connect both L and R channels.
2Connect the front speakers to the subwoofer.
Connect the speakers to the SPEAKER OUT
terminals of the subwoofer.
Connecting to an amplifier with
double (A+B) sets of speaker
terminals
(C)
If your amplifier has double (A+B) sets of speaker
terminals, connect both the subwoofer and the front
speakers to the amplifier.
Hookups
1Connect the front speakers to the amplifier.
Connect the speakers to your amplifier’s
SPEAKER A terminals.
2Connect the subwoofer to the amplifier.
Connect the SPEAKER IN terminals of the
subwoofer to the amplifier’s SPEAKER B
terminals using the supplied speaker cords.
When using the double (A+B) sets of speakers, make sure
that you select the “A+B” position with your amplifier.
Note
When you are using SPEAKER A terminal (front speaker)
only or when the power of the amplifier is turned off, turn
down the volume or turn off the power of the subwoofer.
Otherwise, hum noise may be heard.
Connecting to an amplifier with a
special jack for a subwoofer
If your amplifier has a special jack for a subwoofer (such
as MONO OUT jack, MIX OUT jack, SUBWOOFER jack
or SUPER WOOFER jack), connect the INPUT jack of the
subwoofer to one of those jacks.
Hookups (D)
Connect the MONO OUT jack of your amplifier to the
INPUT jack of the subwoofer with the supplied audio
connecting cord.
Note
If the output level of your amplifier is not large enough,
the sound may not be loud enough. In this case, connect
the speaker terminals of the amplifier directly to the
SPEAKER IN terminals of the subwoofer.
Connecting the AC power cord
• Connect the AC power cord from the subwoofer and
from your amplifier to a wall outlet.
• Make sure that power to the subwoofer is turned off
before you plug in or unplug any power cord.
Listening to the Sound ( E )
1Turn on the amplifier and select the program
source.
2Press POWER.
The subwoofer turns on and the POWER
indicator lights up in green.
3Play the program source.
Adjust the VOLUME so that sound from the
front speakers is not distorted.
If it is distorted, the sound from the
subwoofer will also be distorted.
Notes
• Never set the amplifier’s tone control (BASS, TREBLE,
etc.) or the equalizer output to a high level or input
sinewaves of 20 Hz to 50 Hz recorded on a
commercially-available test disc or special sound
(bass sound of electronic musical instrument, pop noise
of analog disc turntable, sound with abnormally
enhanced bass, etc.) in a high level to this unit. These
actions may cause damage to the speakers.
When a special disc containing abnormally enhanced
bass is played, noise may be output in addition to the
original sound. In such a case, reduce the sound level.
• The subwoofer output signal (DOLBY digital signal) of
the digital surround processor sold singularly is set 10
dB higher by Dolby laboratories Licensing Corporation.
In the case of using normally, adjust the subwoofer
level.
Adjusting the Sound (F)
You can adjust the sound of the subwoofer to suit the
sound of your front speakers. Reinforcing the bass sound
gives you a greater sense of atmosphere.
1Adjust the cut-off frequency.
Turn the CUT OFF FREQ control, depending
on the reproduction frequencies of your front
speakers.
Refer to the following when adjusting.
1Typical very small sized speakers: 5 – 7 cm
dia.
2Typical small sized speakers: 8 –15 cm dia.
3Typical medium sized speakers: 16 –24 cm
dia.
4Typical large sized speakers: more than
25 cm dia.
To make the most of the low level converter
function of Dolby digital, turn the CUT OFF
FREQ as high as possible when playing back
the Dolby digital.
2Adjust the volume level of the subwoofer.
Turn the LEVEL control so that you can hear
the bass sound a little more than before. To
increase the volume, turn the control
clockwise. To reduce the volume, turn the
control counterclockwise.
3Play your favorite song and movie.
Male vocal tunes and voice containing bass
sounds are most suitable for adjustment.
Turn the volume for front speakers to the
same level as usual.
4Select the phase polarity.
Use the PHASE selector to select the phase
polarity.
5Repeat steps 1 to 4 to adjust for your
preference.
Once you have adjusted the subwoofer to the
settings you want, use the VOLUME control
on the amplifier to adjust the volume of the
subwoofer with that of the other speakers.
You don’t need to adjust the subwoofer
settings when you change the volume level of
the amplifier.
Notes
• If the sound distorts when you turn on the bass
reinforcement from your amplifier (such as, DBFB,
GROOVE, the graphic equalizer, etc.), turn off the bass
reinforcement and adjust the sound.
• Do not turn the volume of the subwoofer to maximum.
Doing so may weaken the bass sound. Moreover,
extraneous noise may be heard.
• Selecting NORMAL or REVERSE with the PHASE
selector reverses the polarity and may provide better
bass reproduction in certain listening environments
(depending on the type of front speakers, the position of
the subwoofer and the adjustment of the cut-off
frequency). It may also change the expanse and
tightness of sound, and effect the feeling of the sound
field. Select the setting that provides the sound you
prefer when listening in your normal listening position.
Setting the speaker (G)
To prevent speaker vibration or movement while
listening, attach the supplied foot pads to the speaker.
Troubleshooting
If you experience any of the following difficulties while
using the subwoofer, use this troubleshooting guide to
help you remedy the problem. Should any problem
persist, consult your nearest Sony dealer.
There’s no sound.
•Check that this subwoofer and components
are connected correctly and securely.
•Turn LEVEL clockwise to turn the volume up.
•Reset the level.
The sound has suddenly stopped.
•The speaker cords may have short-circuited.
Connect the cords properly.
The sound is distorted.
•The input signal is imperfect.
•The input signal level is too high.
•Set the CUT OFF FREQ as high as possible
when playing back the Dolby digital.
Severe hum or noise is heard.
•Connect the ground wire of the turntable
properly.
•The contacts between the plugs of the
connecting cords and the corresponding jacks
have not been made properly. Connect the
plugs firmly.
•The audio system is picking up some noise
from a TV set. Move the audio system away
from the TV set or turn the TV set off.
Specifications
System
Type
Active Subwoofer (magnetically shielded design)
Speaker unit
Woofer: 20 cm dia., cone type
RMS output
100 W (6 Ohms, 40 Hz, 10% THD)
Frequency range
28 Hz – 200 Hz
High frequency cut-off frequency
50 Hz – 200 Hz
Phase selector
NORMAL, REVERSE
Inputs
Input jacks
INPUT: input pin jack
SPEAKER IN: input terminals
Output jacks
SPEAKER OUT: output terminals
General
Power requirements
230 V AC, 50/60 Hz
Power consumption
100 W
Dimensions
Approx. 290 x 355 x 387 mm (w/h/d)
Mass
11.5 kg
Supplied accessories
Foot pads (4)
Audio connecting cord (1 phono – 1 phono), 2 m (1)
Speaker cords, 2.5 m (2)
Design and specifications are subject to change
without notice.
Power indicator
Power indicateur

Deutsch Italiano
Active Subwoofer
SA-WM250
INPUT
SPEAKER IN
Verstärker
Amplificatore
Subwoofer
Questo subwoofer
Subwoofer
Questo subwoofer
Rechter
Frontlautsprecher (R)
Diffusore anteriore (R)
Linker
Frontlautsprecher (L)
Diffusore anteriore (L)
Verstärker
Amplificatore
Subwoofer
Questo subwoofer
Verstärker
Amplificatore
SPEAKER A
A1 B212
EF
Verstärker
Amplificatore Subwoofer
Questo subwoofer
D
VORSICHT
Um Feuergefahr und die Gefahr eines elektrischen
Schlages zu vermeiden, darf das Gerät weder Regen noch
Feuchtigkeit ausgesetzt werden.
Um ein Feuer zu vermeiden, dürfen die Belüftungsöffnungen
dieses Geräts nicht mit Zeitungen, dem Tischtuch, einem
Vorhang usw. abgedeckt werden. Ebenfalls dürfen keine
brennenden Kerzen auf das Gerät gestellt werden.
Um die Gefahr eines Feuers oder Elektroschocks zu vermeiden,
dürfen keine mit Flüssigkeiten gefüllte Behälter, wie zum
Beispiel eine Blumenvase, auf dem Gerät abgestellt werden.
Stellen Sie das Gerät nicht in einen geschlossenen
Schrank, ein Bücherregal usw.
Zur besonderen Beachtung
Zur Sicherheit
• Bevor Sie den Subwoofer in Betrieb nehmen, vergewissern
Sie sich, daß die Betriebsspannung mit der örtlichen
Netzspannung übereinstimmt.
• Trennen Sie bei längerer Nichtverwendung das Netzkabel
des Subwoofers von der Steckdose ab. Zum Abtrennen
fassen Sie stets am Stecker und niemals am Kabel an.
• Sollte ein fester Gegenstand oder Flüssigkeit in den
Subwoofer gelangen, trennen Sie ihn ab und lassen Sie ihn
von einem Fachmann überprüfen, bevor Sie ihn
weiterverwenden.
• Das Netzkabel darf nur von einer Fachwerkstatt
ausgewechselt werden.
• Stellen Sie das System so auf, dass Sie das Netzkabel im
Falle eines Problems umgehend von der Wandsteckdose
abtrennen können.
Vor dem Ein- und Ausschalten des Verstärkers
oder eines anderen Geräts
Stellen Sie den Lautstärkeregler am Verstärker in die
Minimalposition.
Um Beschädigungen zu vermeiden
• Stellen Sie den Lautstärkeregler am Verstärker nicht zu
hoch ein.
• Öffnen Sie das Gehäuse nicht und nehmen Sie keine
Änderungen an den Lautsprecherchassis und an der
Schaltung vor.
Wenn der Subwoofer Farbverfälschungen des
TV-Bildes verursacht
Aufgrund der magnetischen Abschirmung des Subwoofers
kann er normalerweise problemlos unmittelbar neben das
TV-Gerät gestellt werden. Dennoch kann es bei einigen TV-
Geräten manchmal zu Farbverfälschungen kommen.
Verfahren Sie dann wie folgt:
Bei Farbverfälschungen...
tSchalten Sie das TV-Gerät einmal aus und dann nach
15 bis 30 Minuten wieder ein.
Treten danach immer noch Farbverfälschungen
auf...
tStellen Sie den Subwoofer weiter vom TV-Gerät auf.
Bei akustischer Rückkopplung
Wenn es aufgrund einer akustischen Rückkopplung zu
Heulgeräuschen kommt, richten Sie den Subwoofer anders
aus oder reduzieren Sie die Lautstärke am Verstärker.
Zur Aufstellung
• Stellen Sie den Subwoofer nicht in die Nähe von
Heizungen oder Warmluftauslässen und auch nicht an
Plätze, die direktem Sonnenlicht, starker
Staubentwicklung, mechanischen Vibrationen oder Stößen
ausgesetzt sind.
•
Damit im Tieftonlautsprecher kein Wärmestau entsteht,
ist eine ausreichende Belüftung erforderlich. Stellen Sie
den Tieftonlautsprecher daher an einem Ort mit
ausreichend Luftzirkulation auf. Stellen Sie den
Tieftonlautsprecher nicht auf eine weiche Oberfläche.
• Seien Sie vorsichtig, wenn Sie den Lautsprecher auf
einen besonders behandelten Fußboden (gewachst,
geölt, poliert usw.) stellen, da es zu Flecken oder
Verfärbungen kommen kann.
Zur Reinigung des Gehäuses
Verwenden Sie zum Reinigen des Gehäuses ein weiches,
leicht mit Wasser angefeuchtetes Tuch. Scheuerschwämme,
Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin
dürfen nicht verwendet werden.
Bei weiterführenden Fragen wenden Sie sich bitte an den
nächsten Sony Händler.
Aufstellung
Da das menschliche Ohr tiefe Frequenzen (unter 200 Hz)
nicht orten kann, können Sie den Subwoofer an einer
beliebigen Stelle aufstellen. Allerdings sollte darauf geachtet
werden, daß der Boden am Aufstellungsplatz stabil ist,
damit der Klang nicht durch Resonanzen beeinträchtigt
wird.
Hinweise
• Der Subwoofer muß stets in vertikaler Position
aufgestellt werden, wobei ein Abstand von einigen
Zentimetern zur Wand eingehalten werden muß.
• Stellen Sie keine Gegenstände auf den Subwoofer und
setzen Sie sich nicht darauf.
• Wenn der Subwoofer in der Mitte des Zimmers steht, wird
auf Grund von stehenden Wellen die Baßabstrahlung
bedämpft. Stellen Sie den Subwoofer deshalb möglichst
nicht in die Mitte Ihres Zimmers oder verhindern Sie das
Entstehen von stehenden Wellen, indem Sie Bücherregale
usw. aufstellen.
Anschluß
Überblick
Schließen Sie den Verstärker entweder an INPUT oder
SPEAKER IN des Subwoofer an.
• Wenn Ihr Verstärker mit einer der folgenden
Ausgangsbuchsen ausgestattet ist, verbinden Sie die
Buchse INPUT über das mitgelieferte
Audioverbindungskabel mit der entsprechenden Buchse
am Verstärker.
— MONO OUT-Buchse
— MIX OUT-Buchse
— SUBWOOFER-Ausgangsbuchse(n)
— SUPER WOOFER-Ausgangsbuchse(n)
• Besitzt Ihr Verstärker keine solchen Ausgangsbuchsen,
verbinden Sie die Lautsprecheranschlüsse des Verstärkers
mit den SPEAKER IN-Klemmen des Subwoofers (A).
Vor dem Betrieb
• Schalten Sie den Verstärker und den Subwoofer aus,
bevor Sie Anschlüsse vornehmen.
• Verwenden Sie die beim betreffenden Gerät mitgelieferten
Audiokabel. Gegebenenfalls sind zusätzliche, im
Fachhandel erhältliche Audiokabel erforderlich.
• Stecken Sie die Stecker fest in die Buchsen ein, um
Störgeräusche zu vermeiden.
• Schließen Sie das Netzkabel des Subwoofer an eine
Wandsteckdose an.
• Die CENTER-Ausgangsbuchse von Verstärkern mit Dolby
Pro Logic-Funktion eignet sich nicht zum Anschluß dieses
Subwoofers, da bei einigen Dolby Pro Logic-Betriebsarten
der Baßbereich nicht über diese Buchse ausgegeben wird.
Anschluß an einen Verstärker mit einem
einzigen Lautsprecherklemmenpaar
(B)
Wenn Ihr Verstärker nur ein Lautsprecherklemmenpaar
besitzt, schließen Sie den Subwoofer an den Verstärker und
dann die Frontlautsprecher an den Subwoofer an.
Anschluß
1Anschluß des Subwoofers an den Verstärker:
Verbinden Sie die SPEAKER IN-Klemmen des
Subwoofers über die Lautsprecherkabel mit den
Lautsprecheranschlüssen des Verstärkers.
Achten Sie darauf, daß rechter und linker Kanal
nicht vertauscht sind.
2Anschluß der Frontlautsprecher an den
Subwoofer:
Schließen Sie die Lautsprecher an die
Anschlüsse SPEAKER OUT des Subwoofers an.
Anschluß an einen Verstärker mit zwei
Lautsprecherklemmenpaaren (A+B) (C)
Wenn Ihr Verstärker zwei Lautsprecherklemmenpaare (A+B)
besitzt, schließen Sie den Subwoofer und die
Frontlautsprecher an den Verstärker an.
Anschluß
1Anschluß der Frontlautsprecher an den
Verstärker:
Die Lautsprecher mit den Klemmen
SPEAKER A des Verstärkers verbinden.
2Anschluß des Subwoofers an den Verstärker:
Unter Verwendung der mitgelieferten
Lautsprecherkabel die SPEAKER IN-
Klemmen des Subwoofers mit den SPEAKER
B-Klemmen des Verstärkers verbinden.
Bei Verwendung von zwei Lautsprecherpaaren (A+B)
schalten Sie am Verstärker in die Position „A+B“.
Hinweis
Bei ausschließlicher Verwendung der
Lautsprecheranschlüsse A (nur Frontlautsprecher) und beim
Ausschalten des Verstärkers reduzieren Sie die Lautstärke
oder schalten Sie den Subwoofer aus, da es sonst zu
Störgeräuschen kommen kann.
Anschließen an einen Verstärker mit
einer Spezialbuchse für einen
Tiefsttonlautsprecher
Wenn Ihr Verstärker mit einer Spezialbuchse für einen
Tiefsttonlautsprecher ausgestattet ist (z. B. einer Buchse
MONO OUT, MIX OUT, SUBWOOFER oder SUPER
WOOFER), verbinden Sie die Buchse INPUT des
Tieftonlautsprechers mit dieser Buchse.
Anschluß (D)
Verbinden Sie die Buchse MONO OUT des Verstärkers über
das mitgelieferte Audioverbindungskabel mit der Buchse
INPUT des Tieftonlautsprechers.
Hinweis
Bei obiger Anschlußart reicht manchmal der Ausgangspegel
des Verstärkers nicht zur Ansteuerung des Subwoofers aus;
der Subwoofer-Lautstärkepegel ist dann zu gering. Schließen
Sie in einem solchen Fall die Lautsprecherklemmen des
Verstärkers an die SPEAKER IN-Klemmen des Subwoofers
an.
Anschluß des Netzkabels
• Schließen Sie das Netzkabel des Subwoofers und des
Verstärkers an eine Wandsteckdose an.
• Vergewissern Sie sich, daß der Tieftonlautsprecher
ausgeschaltet ist, bevor Sie ein Netzkabel anschließen oder
lösen.
Wiedergabe (E)
1Schalten Sie den Verstärker ein, und wählen Sie
die Signalquelle.
2Drücken Sie POWER.
Der Subwoofer wird eingeschaltet, und die
POWER-Anzeige leuchtet grün auf.
3Geben Sie die Signalquelle wieder.
Stellen Sie VOLUME nur so hoch ein, daß der Ton
von den Frontlautsprechern nicht verzerrt ist.
Wenn dieser Ton verzerrt ist, ist auch der Ton
vom Subwoofer verzerrt.
Hinweise
• Stellen Sie auf keinen Fall die Klangregler des Verstärkers
oder eines Equalizers auf eine extreme Position, und
verwenden Sie kein Sinuston-Testsignal zwischen
20 Hz und 50 Hz, wie es auf speziellen Testplatten vorhanden
ist. Geben Sie auch keine Programmquellen mit extrem
starkem Baßanteil (z.B. von elektronischen Instrumenten) bei
hohem Pegel für längere Zeit wieder, da dies zur
Beschädigung der Lautsprecher führen kann. Wenn eine
Aufnahme mit extrem starkem Baßanteil wiedergegeben
wird, können Nebengeräusche hörbar werden. Regeln Sie in
einem solchen Fall die Lautstärke zurück.
• Das Tiefsttonlautsprecherausgangssignal (DOLBY
Digital-Signal) des digitalen Raumklangprozessors
(gesondert erhältlich) wird von der Dolby Laboratories
Licensing Corporation um 10 dB höher eingestellt. Bei
normalem Gebrauch müssen Sie den Pegel des
Tiefsttonlautsprechers anpassen.
Toneinstellung (F)
Durch Anheben der Bässe kann der Raumklangeindruck
verstärkt werden.
1Stellen Sie die Übernahmefrequenz ein.
Drehen Sie hierzu den CUT OFF FREQ-Regler.
Die optimale Einstellung hängt vom
Frequenzumfang Ihrer Frontlautsprecher ab.
Im allgemeinen ist folgende Einstellung optimal:
1Sehr kleine Lautsprecherboxen (5 bis 7 cm
Durchmesser)
2Kleine Lautsprecherboxen (8 bis 15 cm
Durchmesser)
3Mittelgroße Lautsprecherboxen (16 bis 24 cm
Durchmesser)
4Große Lautsprecherboxen (über 25 cm
Durchmesser)
Damit der Pegelkonverter der Dolby-Digital-
Funktion optimal arbeitet, stellen Sie bei der
Wiedergabe einer Dolby-Digital-Quelle CUT
OFF FREQ möglichst hoch ein.
2 Stellen Sie den Lautstärkepegel des Subwoofers ein.
Drehen Sie den LEVEL-Regler so weit auf, daß
die Bässe etwas lauter als zuvor zu hören sind.
Zum Erhöhen des Pegels drehen Sie nach rechts
und zum Verringern nach links.
3Geben Sie eine Musikaufzeichnung oder einen
Videofilm wieder.
Besonders geeignet für die folgenden
Einstellungen sind männliche Sing- oder
Sprecherstimmen mit ausgeprägten Bässen.
Stellen Sie normalen Frontlautsprecher-
Lautstärkepegel ein.
4Legen Sie die Phase fest.
Mit dem PHASE-Wähler kann die Phase
umgekehrt werden.
5Wiederholen Sie die Schritte 1 bis 4, bis die
Klangcharakteristik Ihren Vorstellen entspricht.
Der obige Einstellvorgang braucht im
allgemeinen nur einmal ausgeführt zu werden.
Im täglichen Betrieb können Sie dann die
Lautstärke am VOLUME-Regler des Verstärkers
einstellen. Dieser Regler ändert sowohl die
Lautstärke des Subwoofers als auch die der
anderen Lautsprecher.
Hinweise
• Wenn es zu Verzerrungen kommt, da die Bässe durch die
DBFB-, GROOVE-, Graphic Equalizer-Funktion etc. zu
stark angehoben werden, schalten Sie diese Funktionen aus
bzw. ändern Sie die Einstellung.
• Drehen Sie die Lautstärke des Tieftonlautsprechers nicht
ganz auf. Andernfalls werden die Bässe möglicherweise
gedämpft, und Störgeräusche sind zu hören.
• Welche Phase am günstigsten ist, hängt von den
verwendeten Lautsprechern, der Plazierung des
Subwoofers und der Übernahmefrequenz ab. Ermitteln Sie
die günstigste Phase, indem Sie die PHASE-Taste
wiederholt drücken und die Klangqualität an Ihrem
Hörplatz überprüfen.
Vorbereiten des Lautsprechers (G)
Um zu verhindern, daß der Lautsprecher während der
Wiedergabe vibriert oder verrutscht, bringen Sie die
mitgelieferten Unterlagen unten am Lautsprecher an.
Störungsüberprüfungen
Bei Problemen mit dem Subwoofer gehen Sie die folgende
Liste durch. Wenn sich das Problem nicht beheben läßt,
wenden Sie sich an den nächsten Sony Händler.
Kein Ton.
•Darauf achten, daß der Subwoofer und die
Geräte richtig angeschlossen sind.
•LEVEL nach rechts drehen, um die Lautstärke zu
erhöhen.
•Die Pegeleinstellung ändern.
Der Ton setzt plötzlich aus.
•Kurzschluß an den Lautsprecherkabeln. Die
Kabel richtig anschließen.
Verzerrungen.
•Das Eingangssignal ist verzerrt.
•Der Pegel des Eingangssignals ist zu hoch.
• Bei der Wiedergabe einer Dolby-Digital-Quelle
CUT OFF FREQ möglichst hoch. stellen.
Starkes Brummen oder andere Störgeräusche.
•Den Plattenspieler erden.
•Die Kabelstecker sind nicht richtig in die
Buchsen eingesteckt. Die Stecker fest einstecken.
•Störeinstrahlungen von einem TV-Gerät in die
Audioanlage. Die Audioanlage weiter vom TV-
Gerät entfernt aufstellen oder das TV-Gerät
ausschalten.
Technische Daten
System
Typ
Aktiv-Tiefsttonlautsprecher (magnetisch abgeschirmt)
Bestückung
Woofer : 20 cm Durchmesser, Konus
RMS-Ausgangsleistung
100 W (6 Ohms, 40 Hz, 10% gersamte harmonische
Verzerrung)
Frequenzgang
28 Hz bis 200 Hz
Höhenfilter-Eckfrequenz
50 Hz bis 200 Hz
Phasenschalter
NORMAL (normal), REVERSE (umgekehrt)
Eingänge
Buchsenbezeichnung
INPUT (Cinch)
SPEAKER IN (Klemmanschluß)
Ausgänge
SPEAKER OUT: Ausgangsanschlüsse
Allgemeines
Stromversorgung
230 V Wechselspannung, 50/60 Hz
Leistungsaufnahme
100 W
Abmessungen
ca. 290 x 355 x 387 mm (B/H/T)
Gewicht
11,5 kg
Mitgeliefertes Zubehör
Unterlagen (4)
Audiokabel (1 Cinch zu 1 Cinch), 2 m (1)
Lautsprecherkabel, 2,5 m (2)
Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.
ATTENZIONE
Per evitare il pericolo di incendi o scosse elettriche, non
esporre l’apparecchio alla pioggia o all’umidità.
Per evitare incendi, non coprire le fessure di ventilazione
dell’apparecchio con giornali, tovaglie, tende o altro. Non
appoggiare candele accese su di esso.
Per evitare incendi o folgorazioni, non appoggiare contenitori
di liquidi, ad esempio vasi da fiori, sull’apparecchio.
Non installare l’apparecchio in spazi ristretti, come
librerie o scaffali a muro.
Precauzioni
Sicurezza
• Prima di usare il subwoofer, controllare che la tensione
operativa del subwoofer sia identica a quella della rete di
elettrica locale.
• Se non si usa il subwoofer per un lungo periodo, scollegare
il cavo di alimentazione dalla presa a muro. Per scollegare
il cavo, tirarlo afferrandolo per la spina. Non tirare mai il
cavo stesso.
• In caso di penetrazione di oggetti o liquidi all’interno del
subwoofer, scollegare il cavo di alimentazione e far
controllare il subwoofer da personale qualificato prima di
usarlo nuovamente.
• Il cavo di alimentazione CA deve essere sostituito presso
un centro assistenza qualificato.
•
Installare questo sistema affinche il cavo di
alimentazione possa essere immediatamente scollegato
dalla presa di rete in caso di problemi.
Quando si accende o si spegne l’amplificatore o
un altro apparecchio
Abbassare il volume dell’amplificatore al minimo.
Per evitare danni al subwoofer
• Fare attenzione nella regolazione del comando del volume
dell’amplificatore per evitare una potenza in ingresso
eccessiva.
• Non tentare di aprire la cassa o di modificare le unità
diffusore o le reti.
Nel caso appaiano irregolarità nel colore di un
televisore nei pressi
Con questo tipo di sistema diffusori a schermatura
magnetica, i diffusori possono essere installati vicino ad un
televisore. Tuttavia, irregolarità nel colore possono
comunque apparire sullo schermo del televisore con alcuni
tipi di televisore.
Se appaiono irregolarità di colore...
tSpegnere il televisore e riaccenderlo dopo 15 - 30
minuti.
Se riappaiono irregolarità di colore...
tCollocare i diffusori più lontano dal televisore.
Quando si verifica feedback
Spostare il diffusore o abbassare il volume dell’amplificatore.
Installazione
• Non collocare il subwoofer nei pressi di fonti di calore,
come caloriferi o condotti dell’aria calda, o in luoghi
esposti alla luce solare diretta, polvere eccessiva, vibrazioni
meccaniche o scosse.
•
È essenziale garantire una buona ventilazione per evitare il
surriscaldamento interno del subwoofer. Collocare il
subwoofer in una posizione che consenta una circolazione
dell’aria adeguata. Non collocare il subwoofer su superfici
morbide.
• Se il diffusore viene collocato su un pavimento trattato con
prodotti speciali, quali cera, olio o lucidanti, prestare
attenzione onde evitare eventuali macchie o perdite di
colore.
Pulizia del rivestimento
Pulire il rivestimento con un panno morbido leggermente
inumidito con acqua. Non usare alcun tipo di straccio
graffiante, polvere abrasiva o solventi come alcool o benzina.
Nel caso di interrogativi o problemi riguardanti l’uso del
subwoofer non contemplati in questo manuale, contattare il
proprio rivenditore Sony.
Installazione
Poichè l’orecchio umano non può individuare la direzione e
la posizione del suono dei bassi riprodotto da un subwoofer
(sotto 200 Hz), è possibile installare il subwoofer in qualsiasi
punto desiderato della stanza.
Per ottenere una migliore riproduzione dei bassi,
consigliamo di installare il subwoofer su un pavimento
solido dove non si verifichino facilmente risonanze.
Note
• Installare il subwoofer sempre verticalmente ed a
qualche centimetro da una parete.
• Non collocare oggetti sopra il subwoofer e non sedervisi sopra.
• Se il subwoofer è installato al centro di una stanza, i bassi
possono risultare molto indeboliti. Questo è dovuto
all’influenza dell’onda stazionaria della stanza. In questo
caso, non installare il subwoofer vicino al centro della
stanza o eliminare la causa dell’onda stazionaria,
installando uno scaffale su una parete, ecc.
Collegamento al sistema
Descrizione generale
Usare le prese INPUT o i terminali SPEAKER IN del
subwoofer per il collegamento all’amplificatore.
• Se l’amplificatore dispone di uno dei seguenti tipi di prese
di uscita, collegare la presa INPUT e la presa
dell’amplificatore utilizzando il cavo di collegamento
audio in dotazione.
— Presa MONO OUT
— Presa MIX OUT
— Presa/e di uscita SUBWOOFER
— Presa/e di uscita SUPER WOOFER
• Se l’amplificatore non dispone dei succitati tipi di presa,
collegare invece i terminali diffusore dell’amplificatore ai
terminali SPEAKER IN (A).
Prima di cominciare
• Spegnere l’amplificatore e il subwoofer prima di eseguire
qualsiasi collegamento.
• Usare i cavi di collegamento audio in dotazione ai rispettivi
apparecchi. Se non si ha un numero sufficiente di cavi di
collegamento per i collegamenti necessari, è necessario
acquistare alcuni cavi di collegamento opzionali.
• Assicurarsi di eseguire collegamenti saldi per evitare
disturbi.
• Collegare il cavo di alimentazione CA del subwoofer ad
una presa a muro.
• Non è possibile collegare la presa di uscita CENTER per l’uso
con la funzione Dolby Pro Logic a questo subwoofer. Il suono
dei bassi non viene emesso in alcuni modi Dolby Pro Logic.
Collegamento ad un amplificatore con
un solo gruppo di terminali diffusori
(B)
Se l’amplificatore è dotato di un solo gruppo di terminali
diffusori, collegare il subwoofer all’amplificatore e quindi
collegare i diffusori anteriori al subwoofer.
Collegamento
1Collegare il subwoofer all’amplificatore.
Collegare i terminali SPEAKER IN del
subwoofer ai terminali diffusori
dell’amplificatore con i cavi diffusore.
Assicurarsi di collegare entrambi i canali
sinistro e destro.
2Collegare i diffusori anteriori al subwoofer.
Collegare i diffusori ai terminali SPEAKER OUT
del subwoofer.
Collegamento ad un amplificatore con
due gruppi (A+B) di terminali diffusori
(C)
Se l’amplificatore dispone di due gruppi (A+B) di terminali
diffusori, collegare sia il subwoofer che i diffusori anteriori
all’amplificatore.
Collegamento
1Collegare i diffusori anteriori all’amplificatore.
Collegare i diffusori ai terminali SPEAKER A
del proprio amplificatore.
2Collegare il subwoofer all’amplificatore.
Collegare i terminali SPEAKER IN del
subwoofer ai terminali SPEAKER B
dell’amplificatore con i cavi per diffusori in
dotazione.
Quando si usano due coppie (A+B) di diffusori, assicurarsi di
selezionare la posizione “A+B” sull’amplificatore.
Nota
Se si usano solo i terminali SPEAKER A (diffusori
anteriori) o se l’amplificatore è spento, abbassare il
volume o spegnere il subwoofer. Si potrebbe altrimenti
sentire qualche rumore di fondo.
Collegamento ad un amplificatore
dotato di presa speciale per subwoofer
Se l’amplificatore è dotato di una presa speciale per
subwoofer (ad esempio una presa MONO OUT, MIX OUT,
SUBWOOFER o SUPER WOOFER), collegare la presa INPUT
del subwoofer ad una di queste prese.
Collegamento (D)
Collegare la presa MONO OUT dell’amplificatore alla presa
INPUT del subwoofer con il cavo di collegamento audio in
dotazione.
Nota
Se il livello di uscita dell’amplificatore non è sufficiente, il
suono può non essere abbastanza forte. In questo caso
collegare i terminali diffusori dell’amplificatore direttamente
ai terminali SPEAKER IN del subwoofer.
Collegamento del cavo di alimentazione
CA
• Attaccare il cavo alimentazione AC del subwoofer e
quello del suo amplificatore a una presa della rete.
• Assicurarsi che l’alimentazione del subwoofer sia
disattivata prima di collegare o scollegare qualsiasi cavo di
alimentazione.
Ascolto del suono (E)
1Accendere l'amplificatore e selezionare la fonte
di programma.
2Premere POWER.
Il subwoofer si accende e l'indicatore POWER si
illumina in verde.
3Riprodurre la fonte di programma.
Regolare il volume in modo che il suono dai
diffusori anteriori non risulti distorto.
Se fosse distorto, anche il suono dal subwoofer
risulta distorto.
Note
• Non regolare mai i comandi di tono (BASS, TREBLE, ecc.)
o l’uscita equalizzatore dell’amplificatore su un livello alto
ed evitare l’ingresso in questo apparecchio di onde
sinusoidali da 20 – 50 Hz registrate su dischi di prova
disponibili in commercio o di suoni speciali (suono dei
bassi di strumenti musicali elettronici, suoni pop di
giradischi per dischi analogici, suoni con bassi enfatizzati
in modo anormale, ecc.) ad alto livello. Queste azioni
potrebbero causare danni ai diffusori.
Quando un disco speciale contenente bassi enfatizzati in
modo anormale viene riprodotto, può essere emesso del
rumore oltre al suono originale. In questo caso, ridurre il
livello sonoro.
• Il segnale in uscita al subwoofer (segnale DOLBY digitale)
del processore surround digitale venduto separatamente è
impostato su un livello più alto di 10 dB dalla Dolby
Laboratories Licensing Corporation. In caso di un utilizzo
normale, regolare il livello del subwoofer.
Regolazione del suono (F)
È possibile regolare il suono del subwoofer in base al suono
dei diffusori anteriori.
Rinforzando il suono dei bassi è possibile ottenere un
maggiore senso di atmosfera.
1Regolare la frequenza di taglio.
Girare il comando CUT OFF FREQ a seconda
delle frequenze di riproduzione dei diffusori
anteriori.
Per la regolazione fare riferimento a quanto
segue.
1Tipici diffusori molto piccoli: 5 – 7 cm dia.
2Tipici diffusori piccoli: 8 – 15 cm dia.
3Tipici diffusori medi: 16 – 24 cm dia.
4Tipici diffusori grandi: oltre 25 cm dia.
Per ottenere il massimo dalla funzione di
convertitore basso livello del Dolby digitale,
regolare CUT OFF FREQ sul valore più alto
possibile quando si riproduce con il Dolby
digitale.
2Regolare il livello di volume del subwoofer.
Girare il comando LEVEL in modo da potere
sentire il suono dei bassi un poco più forte di
prima. Per alzare il volume girare il comando in
senso orario. Per abbassare il volume girare il
comando in senso antiorario.
3Riprodurre il brano desiderato.
I toni vocali e le voci maschili che contengono
suoni bassi sono i più adatti alla regolazione.
Regolare il volume dei diffusori anteriori sul
volume comunemente usato.
4Selezionare la polarità di fase.
Usare il selettore PHASE per selezionare la
polarità di fase.
5Ripetere i punti da 1 a 4 per regolare secondo le
proprie preferenze.
Una volta regolato il subwoofer sulle
impostazioni desiderate, usare il comando
VOLUME dell’amplificatore per regolare il
volume del subwoofer insieme a quello degli
altri diffusori. Non è necessario regolare le
impostazioni del subwoofer quando si cambia il
livello di volume sull’amplificatore.
Note
• Se il suono diventa distorto quando si attiva il
rinforzamento dei bassi dall'amplificatore (come con DBFB,
GROOVE, l'equalizzatore grafico, ecc.) disattivare il
rinforzamento dei bassi e regolare il suono.
• Non alzare al massimo il volume del subwoofer, onde
evitare di indebolire il suono dei bassi e di udire rumori
anomali.
• La selezione di NORMAL o REVERSE con il selettore
PHASE inverte la polarità e può fornire una migliore
riproduzione dei bassi in certi ambienti di ascolto (a
seconda del tipo di diffusori anteriori, della posizione del
subwoofer e della regolazione della frequenza di taglio).
Questo può anche cambiare l’espansione e la tensione del
suono e influenzare il senso del campo sonoro. Selezionare
la regolazione che offre il suono desiderato durante
l’ascolto dalla posizione di ascolto normale.
Preparazione dei diffusori (G)
Per evitare movimenti o vibrazioni dei diffusori durante
l’ascolto, applicare ai diffusori i piedini antiscivolo in
dotazione .
Soluzione di problemi
Nel caso si presenti uno dei seguenti problemi durante l’uso
del subwoofer, usare questa guida alla soluzione di problemi
per trovare un rimedio. Se il problema dovesse rimanere
irrisolto, consultare il proprio rivenditore Sony.
Suono assente.
•Controllare che il subwoofer e i componenti
siano collegati correttamente e saldamente.
•Ruotare LEVEL in senso orario per alzare il
volume.
•Regolare di nuovo il livello.
Il suono si ferma improvvisamente.
•I cavi diffusori possono essere cortocircuitati.
Collegare correttamente i cavi.
Il suono è distorto.
•Il segnale in ingresso è imperfetto.
•Il livello del segnale in ingresso è troppo alto.
•Regolare CUT OFF FREQ sul valore più alto
possibile quando si riproduce con il Dolby
digitale.
Forte ronzio o rumore udibile.
•Collegare correttamente il cavo di massa del
giradischi.
•I contatti tra le spine dei cavi e le prese
corrispondenti non sono stati eseguiti
correttamente. Collegare saldamente le spine.
•Il sistema audio capta disturbi da un televisore.
Allontanare il sistema audio dal televisore o
spegnere il televisore.
Caratteristiche tecniche
Sistema
Tipo
Subwoofer attivo (design a schermatura magnetica)
Diffusore
Woofer: 20 cm dia., tipo a cono
Uscita RMS
100 W (6 Ohms, 40 Hz, 10% THD)
Gamma di frequenza
28 Hz – 200 Hz
Frequenza di taglio alte frequenze
50 Hz – 200 Hz
Interruttore di fase
NORMAL (normale), REVERSE (opposta)
Ingressi
Prese di ingresso
INPUT: Prese di ingresso a terminale
SPEAKER IN: Terminali di ingresso
Prese di uscita
SPEAKER OUT: terminali di uscita
Generali
Alimentazione
230 V CA, 50/60 Hz
Consumo
100 W
Dimensioni
Circa 290 x 355 x 387 mm (l/a/p)
Massa
11,5 kg
Accessori in dotazione
Piedini antiscivolo (4)
Cavo di collegamento audio (1 fono a 1 fono), 2 m (1)
Cavi diffusori, 2,5 m (2)
Disegno e caratteristiche tecniche soggetti a modifiche
senza preavviso.
Rechter
Frontlautsprecher (R)
Diffusore anteriore (R)
Linker
Frontlautsprecher (L)
Diffusore anteriore (L)
Unterlagen
Piedini antiscivolo
IN OUT
INPUT
L
SPEAKER
L
R R
IN OUT
L
SPEAKER
L
R R
SPEAKER
IN OUT
L
SPEAKER
L
R R
IN OUT
L
SPEAKER
L
R R
SPEAKER B
MONO OUT
INPUT
4
3
21
50Hz
200Hz
75Hz
120Hz 150Hz
100Hz
2G
C
LEVEL
PHASE
POWER
1
CUT OFF FREQ
CUT OFF FREQ
200Hz
NORMAL
REVERSE
50Hz
PHASE
MAX
MIN
LEVEL
IN OUT
LL
R R
Anziege POWER
Indicatore POWER
