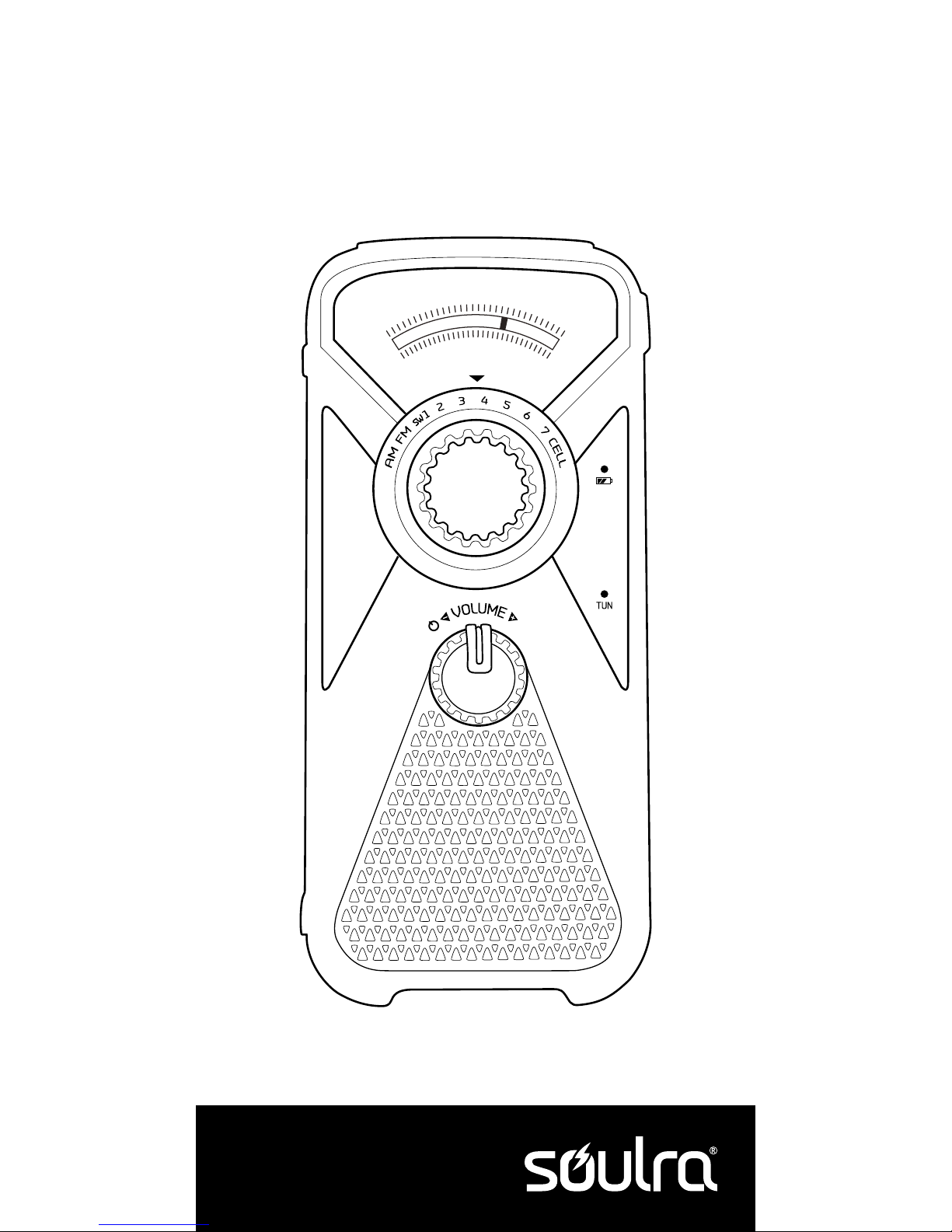

Soulra FRX2 User manual

Owner’s manual
FRX2
Hand Turbine AM/FM/Shortwave Radio with
USB Smartphone Charger and LED Flashlight

FRX2 OWNER’S MANUAL
3
1FM/AM/SW
Select Knob
2Tune Knob
3Power/Volume Knob
4Speaker
5Frequency Window
6Charging Indicator
7SW Indicator
8Tuning Indicator
9Headphone Jack
10 Mini USB Jack
(DC-in 5v)
11 USB Port
12 Hand Turbine
13 Flashlight button
14 LED Flashlight
15 Glow in Dark
Locator
FUNCTION KEYS
2
910
11 12 14
13
15
5
6
7
8
3
4
1

FRX2 OWNER’S MANUAL
4
POWER SOURCES
1. Rechargeable battery pack (included)
2. Direct AC
3. Built-in dynamo
CHARGING THE BATTERY PACK
Solar Charging
1. Put the radio in strong sunlight, the solar panel will store
the solar energy into the rechargeable battery pack
automatically.
2. When charging, the charging indicator “ “ will be on.
NOTE: 10-12 hours in the sun will allow about 3 hours of
play depending on volume levels.
Turbine Charging
1. Pull out the hand turbine at the back of the unit, then turn.
The built-in dynamo will generate electricity and the unit will
store the electric energy into the battery pack automatically.
2. When charging, the charging indicator “ “ will be on.
NOTE: 5 minutes of cranking will result in about 10 minutes
oflowvolumeplayor2hoursofashlightuse.
USB/Adaptor Charging
1. Open the rubber cover on the side of the unit. Plug one
end of the matching adaptor cable (included) into the AC
electronic socket, plug the other end of the adaptor cable
into the < mini USB jack >, the electric energy will store into
the battery pack automatically.
2. When charging, the charging indicator ““ will be on.
The battery will be full in about 3 hours.
SMARTPHONE DUMP CHARGING
Because cell phone batteries vary in their current ratings,
we cannot guarantee charging capabilities or usage time.
1. Set POWER/VOLUME control to OFF position.
2. Plug one port of the USB into your cell phone and the
other port into < USB Cell Phone Charger > of the unit.
3. Set < FM/FM/SW Select Knob > to CELL position.

FRX2 OWNER’S MANUAL
5
NOTE: For crank-to-cell phone usage estimates, 10 to 15
minutes of cranking may result in 1 or more minutes of talk
time. It is important to turn the crank at least 2 revolutions per
second, or until you see the green LED above the crank handle
turn on. This is an indication that the phone is receiving enough
power from the radio. Continue to crank at this rate until you are
satisedthatanappropriatelevelofchargehasbeenreceived
by your cell phone. If you decide to stop cranking for whatever
reason, please wait at least 5 seconds before beginning to crank
again. Not following these instructions may cause damage to
your cell phone for which Soulra disclaims any liability and will
not be held liable for any actual or consequential damages
related to this matter.
USING THE LIGHT
Press the <Light> button and the light will be on.
Press the button again to turn off the light.
TURNING THE RADIO ON AND OFF
Turn it on with the VOLUME control.
To turn it off, set the VOLUME control.
ADJUSTING THE VOLUME
Set VOLUME control to the desired level.
TUNING IN STATIONS
1. Select your desired band, and then rotate the
< Frequency Knob >. The tuning indicator will be on
when the antenna receives a strong signal.
GLOW IN DARK LOCATOR
After absorbing light energy, the glow in the dark locator
glows up to 8 hours allowing an easy locator.
EARPHONE JACK
Plug in earphones (not included). Sound is heard from both
sides in monaural.
SHORTWAVE FREQUENCIES
SW1: 5.60-6.40 MHz
SW2: 6.80-7.60 MHz
SW3: 9.20-10.00 MHz
SW4: 11.45-12.25 MHz
SW5: 13.40-14.20 MHz
SW6: 15.00-15.90 MHz
SW7: 17.10-18.00 MHz

FRX2 OWNER’S MANUAL
6
WARRANTY REGISTRATION
To ensure full warranty coverage or product updates,
registration of your product should be completed as soon
as possible after purchase or receipt.
1. By visiting our website at www.soulracorp.com.
LIMITED WARRANTY
Retain the warranty information from your warranty card
with your proof of purchase or the Limited Warranty
information can also be viewed at www.soulracorp.com.
SERVICE FOR YOUR PRODUCT
Toobtainserviceforyourproduct,werecommendrst
contacting an Soulra service representative at
800-872-2228 US, 800-637-1648 Canada or [phone]
for problem determination and trouble-shooting. If further
service is required, the technical staff will instruct how to
proceed based on whether the radio is still under warranty or
needs non-warranty service.
WARRANTY
If your product is still in warranty and the Soulra service
representative determines that warranty service is needed,
a return authorization will be issued and instructions for
shipment to an authorized warranty repair facility.
Do not ship your radio back without obtaining the return
authorization number.
NON-WARRANTY
If your product is no longer under warranty and requires service
our technical staff will refer you to the nearest repair facility
that will be able to best handle the repair.
For service outside of North America, please refer to the
distributor information included at time of purchase/receipt.

FRX2 OWNER’S MANUAL
7
NEED HELP? CONTACT US.
Soulra, 1015 Corporation Way, Palo Alto, CA 94303, USA.
1-800-872-2228 (U.S.); 1-800-637-1648 (Canada);
650-903-3866 (worldwide); M-F, 8:00 AM-4:30 PM,
PacicStandardTime;www.soulracorp.com.
WARNING
Do not expose this appliance to rain or moisture.•
Do not submerge or expose for extended period to water.•
Protect from high humidity and rain.•
Onlyoperatewithinspeciedtemperaturerange•
(0 °C to 40 °C).
Unplug immediately if liquid has been spilled or any•
object has fallen into the apparatus.
Clean only with a dry cloth. Do not use detergents or•
chemicalsolventsasthismightdamagethenish.
Unplug and disconnect external antennas during•
lightning storms.
Do not remove cover [or back].•
Referservicingtoqualiedservicepersonnel.•
ENVIRONMENT
Disposal
According to the European Directive 2002/96/EC all
electrical and electronic products must be collected
separately by a local collection system.
Please act according to your local rules and do not dispose
of your old products with your normal household waste.
Please dispose of all types of batteries per your
Government, State or Local rules and/or regulations.
If you are unsure, please call the appropriate local authority
tondouthowtodisposeofthemsafelyandhelpprotect
the environment.

FRX2 MANUAL D’OPÉRATION
8
1Sélecteur de Bande
FM/AM/SW
2Bouton de
Syntonisation
3Bouton Alimentation/
Volume
4Haut-parleur
5Afchagedela
Fréquence
6Voyant de Recharge
7Voyant Chaîne Météo
8Voyant de Réception
9Prise écouteurs
10 Port Mini USB
(Entrée CC 5V)
11 Port USB
12 Manivelle de
Dynamo
13 Interrupteur de
Projecteur
14 Projecteur à DEL
15 Positionneur
Fluorescent
FONCTIONS DES TOUCHES
2
910
11 12 14
13
15
5
6
7
8
3
4
1

FRX2 MANUAL D’OPÉRATION
9
ALIMENTATION
1. Batterie rechargeable (fournie)
2. Alimentation externe CA
3. Dynamo intégrée
RECHARGER LA BATTERIE
Recharge avec le Panneau Solaire
1. Exposez la radio au Soleil. Son panneau solaire convertit
l’énergie solaire et recharge automatiquement la batterie
rechargeable.
2. Pendant la recharge, le voyant de recharge «“ “»
est allumé.
REMARQUE: 10 à 12 heures de recharge au soleil
permettent une autonomie de 3 heures en
fonction du volume.
Recharge avec la Dynamo Manuelle
1. Sortez la manivelle présente au dos de l’appareil, puis
tournez-la. La dynamo intégrée génère de l’électricité et
recharge automatiquement la batterie interne.
2. Pendant la recharge, le voyant de recharge «“ “»
est allumé.
REMARQUE: Tourner la manivelle pendant 5 minutes offre
une autonomie d’écoute de 10 minutes à faible
volume ou 2 heures d’utilisation du projecteur.
Recharge avec Adaptateur/USB
1. Soulevez le capuchon en caoutchouc présent sur le côté de
l’appareil. Branchez l’une des extrémités du câble adaptateur
(fourni) dans une prise électrique CA, puis branchez son
autre extrémité dans le <port mini USB>. La batterie se
recharge automatiquement.
2. Pendant la recharge, le voyant de recharge «“ “» est
allumé. La batterie se recharge en 3 heures environ.

FRX2 MANUAL D’OPÉRATION
10
RECHARGER UN TÉLÉPHONE PORTABLE
Lesspécicationsdesbatteriesdetéléphonesportables
varient énormément, nous ne pouvons par conséquent pas
garantir leurs caractéristiques de recharge ni l’autonomie.
1. Positionnez le bouton ALIMENTATION/VOLUME sur OFF
(hors tension).
2. Branchez l’une des extrémités du câble USB sur votre
téléphone et son autre extrémité sur le <Port USB de
Recharge de Téléphone> de la radio.
3. Positionnez le <Sélecteur de Bande FM/AM/SW>
sur CELL (téléphone portable).
REMARQUE: Lors de la recharge d’un téléphone portable
avec la manivelle, actionner la manivelle 10
à 15 minutes permet au minimum 1 minute
d’autonomie en communication. Il est
important de tourner la manivelle à une vitesse
d’aumoins2tours/secondesousufsamment
vite pour que la DEL verte présente au-dessus
de la manivelle s’allume. Cela indique que le
téléphonereçoitunealimentationsufsantede
l’appareil. Continuez à tourner la manivelle à la
même vitesse jusqu’à ce que le téléphone soit
sufsammentrechargé.Sivousdécidezd’arrêter
de tourner la manivelle pour quelque raison que
ce soit, attendez au minimum 5 secondes avant
de recommencer à la tourner. Le non-respect de
ces instructions peut provoquer la détérioration
de votre téléphone portable, détérioration pour
laquelle Lextronix rejette toute responsabilité,
ainsi que pour tous dommages consécutifs ou
réels qui y seraient liés.
UTILISER LE PROJECTEUR
Appuyez sur l’interrupteur <Projecteur> pour allumer le
projecteur. Appuyez de nouveau sur l’interrupteur pour
éteindre le projecteur.
ALLUMER ET ÉTEINDRE LA RADIO
Tournez le bouton du VOLUME pour allumer la radio.
Tournez-le sur OFF (hors tension) pour éteindre la radio.

FRX2 MANUAL D’OPÉRATION
11
RÉGLER LE VOLUME
Réglez le volume avec le bouton du VOLUME.
RÉGLER LA FRÉQUENCE
3. Sélectionnez une bande radio, puis tournez le <Bouton de
Syntonisation>. Le voyant de réception s’allume quand un
signalsufsammentfortestreçuparl’appareil.
POSITIONNEUR FLUORESCENT
Après avoir absorbé de l’énergie lumineuse, le positionneur
uorescents’illuminejusqu’à8heures,cequipermetde
retrouver la radio plus facilement dans le noir.
PRISE ÉCOUTEURS
Branchez des écouteurs (non fournis). Le signal sonore
transmis aux écouteurs droit et gauche est monophonique.
FREQUENCIES ONDES COURTES
SW1: 5.60-6.40 MHz
SW2: 6.80-7.60 MHz
SW3: 9.20-10.00 MHz
SW4: 11.45-12.25 MHz
SW5: 13.40-14.20 MHz
SW6: 15.00-15.90 MHz
SW7: 17.10-18.00 MHz

FRX2 MANUAL D’OPÉRATION
12
ENREGISTREMENT DE LA GARANTIE
And’assurerunecouverturecomplètedelagarantieetles
mises à jour du produit, l’enregistrement de votre produit doit
être effectué le plus tôt possible après l’achat ou la réception.
1. En consultant notre site web http://www.soulracorp.com.
GARANTIE LIMITÉE
Conservez l’information de garantie de votre carte de garantie
avec votre preuve d’achat ou bien l’information de garantie
limitée peut être consultée sur www.soulracorp.com.
MAINTENANCE DE VOTRE PRODUIT
Pour obtenir la maintenance de votre produit, nous
recommandons de contacter d’abord le service clientèle
Lextronix au 800-872-2228 US, 800-637-1648 Canada or
(650) 903- 3866 pour déterminer le problème et le dépannage.
Si une intervention complémentaire est nécessaire, l’équipe
technique vous indiquera la façon de procéder suivant que
la radio est toujours sous garantie ou si elle nécessite une
intervention hors garantie.
GARANTIE
Si votre produit est toujours sous garantie et si le
représentant du service clientele de Lextronix juge nécessaire
une réparation garantie, une autorisation de retour sera délivrée
ainsi que les instructions pour l’expédition à un atelier agréé
pour la réparation sous garantie. NE RENVOYEZ PAS votre radio
sans avoir obtenu le numéro d’autorisation de retour.
HORS GARANTIE
Si votre produit n’est plus sous garantie et nécessite
une reparation, notre équipe technique vous adressera à
l’atelier de réparation le plus proche qui sera apte à réaliser
au mieux la réparation.
Pour une réparation hors de l’Amérique du Nord, veuillez
vous reporter à l’information sur les distributeurs qui vous
a été fournie lors de l’achat/réception.

FRX2 MANUAL D’OPÉRATION
13
BESOIN D’AIDE? CONTACTEZ-NOUS.
Lextronix, 1015 Corporation Way, Palo Alto, CA 94303, USA.
1-800-872-2228 (U.S.); 1-800-637-1648 (Canada);
650-903-3866 (worldwide); M-F, 8:00-4:30,
PacicStandardTime;www.soulracorp.com.
AVERTISSEMENT
Ne pas exposer cet appareil à la pluie ou à l’humidité.•
Ne pas immerger ou exposer à l’eau pendant une longue période.•
Protéger d’une grande humidité et de la pluie.•
Débrancher immédiatement si un liquide a été renversé sur•
l’appareil ou si un objet quelconque est tombé à l’intérieur.
Nettoyer seulement avec un chiffon sec. Ne pas utiliser•
de détergents ni de solvants chimiques qui pourraient
endommagerleni.
Débrancher et déconnecter l’antenne extérieure en cas d’orages.•
Ne pas enlever le couvercle [ou l’arrière].•
S’adresseràdupersonnelqualiépourlamaintenance.•
ENVIRONNEMENT
Mise au rebut
Conformément à la Directive Européenne 2002/96/EC
tous les produits électriques et électroniques doivent
être récupérés séparément par un système local de
collecte. Veuillez agir suivant les règles locales et ne pas
mettre au rebut vos vieux appareils avec vos déchets
ménagers ordinaires.
Veuillez mettre au rebut tout type de piles selon vos lois/
règlements locaux, d’état, ou de gouvernement. Si vous
n’êtes pas sûr de vous, veuillez appeler l’autorité locale
appropriée pour savoir comment les mettre au rebut en
sécurité et aider à protéger l’environnement.

14
GUÍA DE FUNCIONADMIENTO DE FRX2
1Selector FM/AM/SW
2Sintonizador
3Control del encendido/
volumen
4Altavoz
5Ventanilla de
frecuencias
6Indicador de carga
7Indicador SW
8Indicador de sintonía
9Entrada de auriculares
10 Entrada de USB-mini
(Toma de alimentación
CC de 5V)
11 Puerto USB
12 Turbina de manivela
13 Botón de linterna
14 Linterna LED
15 Localizador que
brilla en la oscuridad
TECLAS DE FUNCIÓN
2
910
11 12 14
13
15
5
6
7
8
3
4
1

GUÍA DE FUNCIONADMIENTO DE FRX2
15
FUENTES DE ALIMENTACIÓN
1. Batería recargable (incluida)
2. Alimentación CA directa
3. Dínamo integrado
RECARGA DE LA BATERÍA
Recarga solar
1. Coloque la radio bajo la luz directa del sol. El panel solar
almacenará la energía solar en la batería recargable
automáticamente.
2. Durante la recarga, el indicador de carga “ “
permanecerá iluminado.
NOTA: 10-12 horas bajo el sol proporcionará alrededor de
3 horas de reproducción dependiendo de los niveles
de volumen.
Recarga mediante turbina
1. Tire hacia fuera de la manivela de la turbina, en la parte
posterior de la unidad, y dele vueltas. El dínamo interno
generará electricidad y la unidad almacenará la energía
eléctrica en la batería automáticamente.
2. Durante la recarga, el indicador de carga “ “
permanecerá iluminado.
NOTA: 5 minutos girando la manivela proporcionará unos
10 minutos de reproducción a un volumen bajo o
2 horas de luz usando la linterna.
Recarga mediante USB/Adaptador
1. Abra la cubierta de goma a un lado de la unidad. Conecte
el extremo adecuado del cable adaptador (incluido) a la
toma de corriente CA y conecte el otro extremo del cable
adaptador en la <Entrada USB-mini>. La energía eléctrica
se almacenará en la batería automáticamente.
2. Durante la recarga, el indicador de carga ““ permanecerá
iluminado. La batería estará recargada por completo en
unas 3 horas.

16
GUÍA DE FUNCIONADMIENTO DE FRX2
DESCARGA DIRECTA A SMARTPHONE
Dado que los teléfonos móviles tienen diferentes capacidades
nominales de corriente, no podemos garantizar la duración o
capacidad de uso.
1. Ajuste el control de ENCENDIDO/VOLUMEN a la posición
OFF (Apagado).
2. Conecte un conector del cable USB a su teléfono móvil
y el otro conector al <Cargador USB de teléfono móvil>
de la unidad.
3. Ajuste el <Selector FM/AM/SW> a la posición CELL (Móvil).
NOTA: Para una estimación de uso del teléfono móvil al
cargarlo con la manivela, 10 -15 minutos de la manivela
pueden proporcionar 1 o más minutos de tiempo de
conversación. Es importante girar la manivela un mínimo
de 2 veces por segundo o hasta que observe la luz LED
verde por encima de la manivela iluminada. Esto es una
indicacióndequeelteléfonoestárecibiendosuciente
energía de la radio. Continúe moviendo la manivela a
este ritmo hasta que esté satisfecho con el nivel de
carga de su teléfono móvil. Si decide dejar de girar la
manivela por cualquier motivo, espere 5 segundos
como mínimo antes de continuar dándole vueltas. El
incumplimiento de estas instrucciones puede causar
daños en su teléfono móvil de los que Lextronix no se
hace responsable, ni se hará responsable por cualquier
daño emergente o resultante relacionado con este
punto.
USO DE LA LINTERNA
Pulse el botón <Luz> para encender la linterna.
Pulse el botón de nuevo para apagarla.
ENCENDIDO Y APAGADO DE LA RADIO
Encienda la radio con el control del VOLUMEN.
Ajuste el control del VOLUMEN para apagarla.
AJUSTE DEL VOLUMEN
Ajuste el volumen al nivel deseado con el control del VOLUMEN.

GUÍA DE FUNCIONADMIENTO DE FRX2
17
SINTONIZACIÓN DE EMISORAS
1. Selecciona la banda de frecuencia y gire el <Sintonizador>.
El indicador de sintonía se iluminará cuando la antena reciba
una señal fuerte.
LOCALIZADOR QUE BRILLA EN
LA OSCURIDAD
Después de absorber la energía de la luz, el localizador brilla en la
oscuridad hasta 8 horas, lo que permite localizarlo con facilidad.
ENTRADA DE AURICULARES
Conecte los auriculares (no incluidos). Ambos lados emiten
un sonido monoaural.
FRECUENCIAS DE ONDA CORTA
SW1: 5.60-6.40 MHz
SW2: 6.80-7.60 MHz
SW3: 9.20-10.00 MHz
SW4: 11.45-12.25 MHz
SW5: 13.40-14.20 MHz
SW6: 15.00-15.90 MHz
SW7: 17.10-18.00 MHz

18
GUÍA DE FUNCIONADMIENTO DE FRX2
REGISTRO DE LA GARANTÍA
Para asegurar una plena cobertura por parte de la garantía o
de actualizaciones del producto, usted deberá completar el
registro de su producto lo antes posible después de su compra
o recibo.
1. Visita a nuestro sitio web http://www.soulracorp.com.
GARANTÍA LIMITADA
Conserve la información de la garantía presente en su
tarjeta de garantía junto a su prueba de compra; o bien
puede obtener información acerca de la Garantía Limitada
en www.soulracorp.com.
SERVICIO DE REPARACIÓN DE
SU PRODUCTO
Para obtener un servicio de reparación de su producto,
recomendamos, lo primero, que usted se ponga en contacto
con un representante del servicio de reparación de Lextronix,
llamando al 800-872-2228 EE.UU., 800-637-1648 Canadá
ó [phone] para determinar el problema y su solución. Si
se requiriera un servicio adicional, el personal técnico le instruirá
acerca de cómo proceder, dependiendo de si la radio está todavía
bajo garantía o de si necesita un servicio de no garantía.
GARANTÍA
Si su producto aún se encuentra en garantía y el representante
de servicio de reparación de Lextronix determina que es
necesario un servicio de garantía, se emitirá una autorización
de envío de vuelta acompañada de instrucciones de envío a
una tienda autorizada de servicio de reparación de garantía. No
envíe su radio de vuelta sin previa obtención de un número de
autorización de devolución.
NO GARANTÍA
Si su producto ya no se encuentra en garantía y requiere de
servicio de reparación, nuestro personal técnico le referirá a la
instalación de reparación más cercana y que mejor sea capaz
de hacerse cargo de la reparación.
Para el servicio de reparación fuera de Norteamérica, por
favorreérasealainformacióndeldistribuidorincluidaen
el momento de compra/recibo del producto.

GUÍA DE FUNCIONADMIENTO DE FRX2
19
¿NECESITA AYUDA? PÓNGASE EN
CONTACTO CON NOSOTROS.
Lextronix, 1015 Corporation Way, Palo Alto, CA 94303, USA.
1-800-872-2228 (U.S.); 1-800-637-1648 (Canada);
650-903-3866 (worldwide); M-F, 8:00-4:30,
PacicStandardTime;www.soulracorp.com.
ATENCIÓN
No exponer este aparato a la lluvia ni a la humedad.•
No sumergir ni exponer al agua durante un período prolongado.•
Proteger contra la humedad alta y la lluvia.•
Desenchufar inmediatamente en caso de derrame de•
líquidos o de caída de cualquier objeto sobre el aparato.
Limpiar únicamente con un trapo seco. No usar detergentes•
ni solventes químicos, ya que estos podrían dañar el
acabado del producto.
Desenchufar y desconectar antenas externas durante•
tormentas eléctricas.
No retirar la tapa [ni la parte de atrás].•
Referir cualquier revisión del aparato a personal de•
serviciocualicado.
MEDIO AMBIENTE
Desecho
Según la Directiva Europea 2002/96/EC, todos los productos
eléctricos y electrónicos deben ser recogidos de forma
separada por parte un sistema local de recogida. Por favor,
actúe de acuerdo a sus leyes locales y no deseche sus
productos viejos en la basura normal de su casa.
Para desechar cualquier tipo de baterías siga las normas o
leyes de su gobierno, estado o ciudad. Si no está seguro,
póngase en contacto con las autoridades locales apropiadas
para saber cómo desecharlas de manera segura y así
proteger el medio ambiente.

FRX2 BENUTZERHANDBUCH
20
1FM/AM/SW-
Auswahldrehknopf
2Einstellknopf
3Ein-/Aus-/
Lautstärke-Regler
4Lautsprecher
5Frequenzfenster
6Batterie-
ladestandsanzeige
7SW-Anzeige
8Einstellanzeiger
9Kopfhörerbuchse
10 Mini-USB-Port
(DC-in 5 V)
11 USB Port
12 Handkurbel
13 Knopf für die
Taschenlampe
14 LED-Taschenlampe
15 In der Dunkelheit
leuchtender
Positionsgeber
FUNKTIONSTASTEN
2
910
11 12 14
13
15
5
6
7
8
3
4
1
