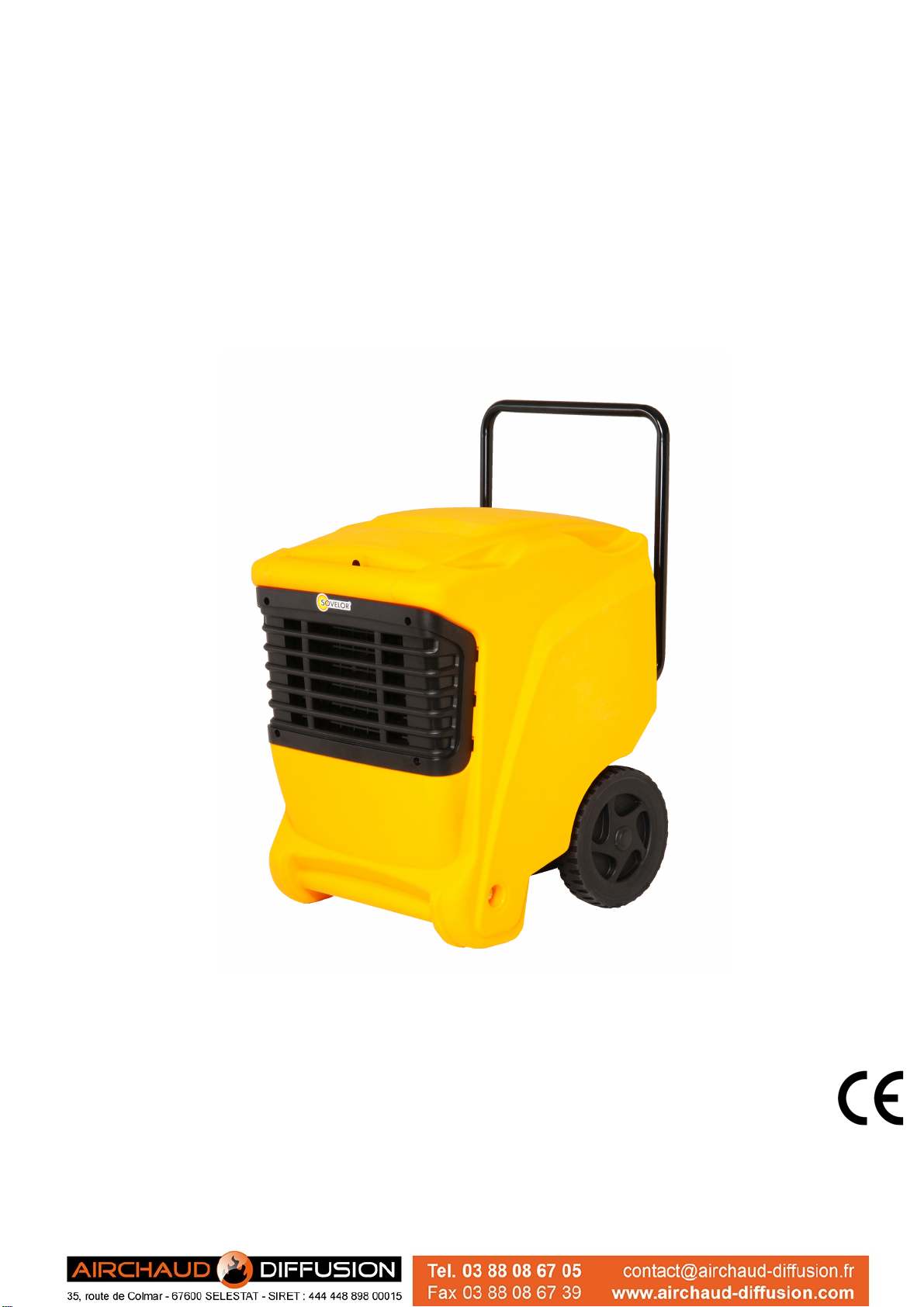

Sovelor DANTHERM DR 56 L User manual

NOTICE TECHNIQUE
Déshumidificateur mobile
DR 56 L

TECHNICAL DATA - DONNÉES TECHNIQUES
MODEL
EDR 56 L
38 ÷ 99 %
3 ÷ 35 °C
500 m³/h-м³/ч
*
56 l-л / 24 h-ч
R410A / 440 g-г
GWP-Потенциал
глобального потепления
1975
**
~220-240 V-В / 50 Hz-Гц
3,9 A
780 W-Вт
dB(A) 53 dB-дБ
10,5 l-л
45 kg-кг
PS 41,5 - 33 Bar-Бар
TS 65 - 55 °C
LRA 21 A
* 30°C - UR 80% - при температуре 30°С и относительной влажности воздуха 80%
** 27°C - UR 60% - при температуре 27°С и относительной влажности воздуха 60%

1 2
3 4
5 6
7 8
9 10
11 12
110V
240V
110V
110V
240V
240V
240V
0000
XXXX
13 14
15 16
17 18
1 7
26
3
4
1
2
3
4
5
9
6
7
8
1
2
3
4
6
5
5
5
4
6
4
2
3
1
3
PICTURES - FIGURES

PICTURES - FIGURES
1 2
3 4
5 6
7 8
9 10
11 12
110V
240V
110V
110V
240V
240V
240V
0000
XXXX
13 14
15 16
17 18
1 7
26
3
4
1
2
3
4
5
9
6
7
8
1
2
3
4
6
5
5
5
4
6
4
2
3
1
3

PICTURES - FIGURES
1 2
3 4
5 6
7 8
9 10
11 12
110V
240V
110V
110V
240V
240V
240V
0000
XXXX
13 14
15 16
17 18
1 7
26
3
4
1
2
3
4
5
9
6
7
8
1
2
3
4
6
5
5
5
4
6
4
2
3
1
3

THE APPLIANCE IS SEALED AND CONTAINS
FLUORINATED GREENHOUSE GASES
GOVERNED BY THE KYOTO PROTOCOL. THE
“GWP” IS SET OUT IN THE “TECHNICAL DATA
TABLE”.
IMPORTANT: BEFORE ANY MAINTENANCE,
CLEANING, REPAIR OR OTHER, ALWAYS
DISCONNECT THE PLUG FROM THE
POWER MAINS. BEFORE RESTARTING THE
DEHUMIDIFIER, ENSURE THE ELECTRICAL
PARTS ARE NOT MOIST AND/OR WET.
►►1. SAFETY WARNINGS
The dehumidier must always be connected to
power sockets tted with earthing connection.
Failure to comply with this rule - as for all
electrical appliances - is a source of danger, for the
consequences of which the manufacturer disclaims
all liability.
The appliance may be disassembled exclusively by
a skilled technician.
When the appliance is connected to a power socket
it must be kept in vertical position and must not be
subject to violent movements. Any water escaping
from the tank might come in contact with electrical
parts, with obvious hazardous consequences. It
is therefore indispensable to disconnect the plug
before moving the dehumidier and empty the tank
before lifting it.
In the event a water spillage should occur as a
consequence of sudden motions, the dehumidier
must remain still in vertical position for at least
eight hours before being switched on again.
This dehumidier sucks air in from the front and
expels it through the rear grille; therefore the front
panel, which holds the air lter, must be kept at a
distance of at least fteen centimeters from the
walls.
Furthermore, the appliance must not be operated in
narrow spaces which do not allow circulation of the
air owing out of the rear grille into the environment.
However, the side panels may be drawn close to
walls without creating any hindrance to regular
operation.
This dehumidier has been constructed in
compliance with the strictest safety regulations.
However, no sharp objects such as screwdrivers,
knitting irons or similar must be inserted in the grille
or in the opening that remains exposed in the front
panel when the lter is extracted: this is dangerous
for persons and may damage the appliance.
To clean it outside you may use a moistened
cloth after disconnecting the power plug from the
electricity mains. Do not cover the front grille with
linen or other objects, the alliance gets damaged
and may cause danger.
Regularly clean the lter: cleaning must be
performed on average every month; in the event of
use in very dusty environments cleaning must be
more frequent. See the relevant chapter for cleaning
methods. When the lter is dirty the expelled air is
warmer than usual, damaging the appliance and
affecting performance.
►►2. DESCRIPTION OF THE DEHUMIDIFIER
All portable dehumidiers use the cooling cycle with
compressor. The appliances are described below.
►►3. ASSEMBLY OF THE DEHUMIDIFIER
This appliance is equipped with a handle. This component
is contained within the packaging of the dehumidier.

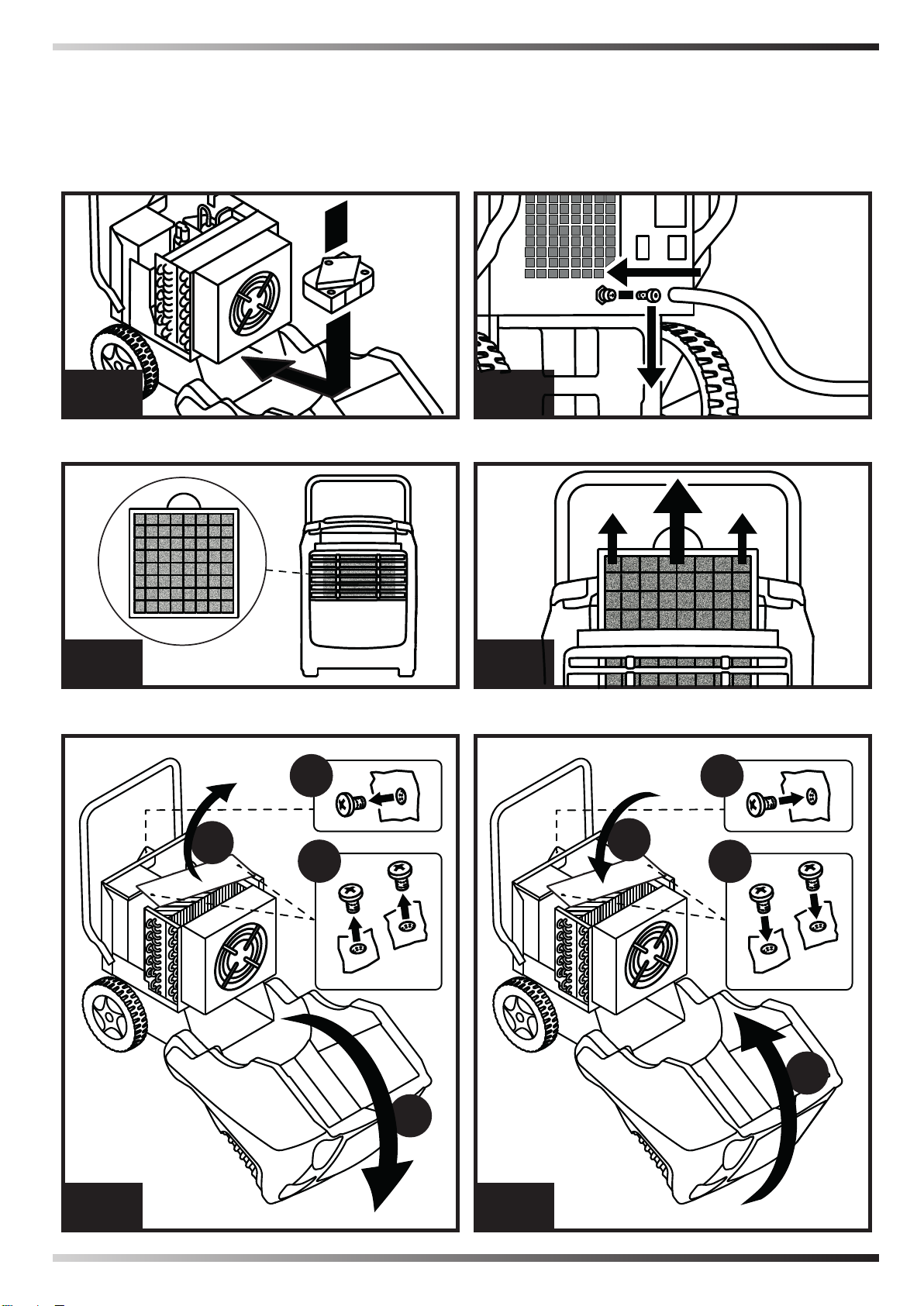

To install the handle follow the below steps (Fig. 1-2):
►3.1.Remove the screw that secure the cover to the
dehumidier (1);
►3.2.Rotate the cover (2);
►3.3.Remove the four screws located on the appliance
side, two on the left side and two on the right side (3);
►3.4.Place the handle in the proper position (4);
►3.5.Install the four screws in their proper position, two
on the left side and two on the right side (5);
►3.6.Rotate the cover to bring it back to a vertical position
(6);
►3.7.Install the screw than secures the cover to the
dehumidier (7).
►►4. OPERATION
This dehumidier is a cooling cycle appliance whose
operation is based on the physical principle by which
when air comes into contact with a cold surface it wets it
releasing moisture in the form of drops of condensation or
ice, when the ambient temperature is not high.
In practice, a nned coil is maintained cold by a
refrigerating machine, and the air that goes through it
cools and dehumidies. After that, the air goes through a
heat exchanger and is heated, to nally ow back into the
room dehumidied and at a slightly higher temperature
than the initial one.
Reference to drawing (Fig. 3):
Air is extracted through the front of the dehumidier: it
goes through the lter (1), the fan (2), the cold exchanger
(evaporator) (3), the hot exchanger (condenser) (4) and
nally the dehumidied air ows out and is recirculated
into the room through the rear grille. The condensed water
is collected in the tank (5). A microswitch (6) stops the
appliance when water in the tank reaches a certain level.
The humidistat (7) allows the dehumidier to operate when
the humidity in the room is higher than the desired level.
An electronic board (8) controls defrosting and prevents
the compressor (9) from starting up too often, which is
detrimental, and delays it.
These machines are tted with a hot gas defrosting device,
they are therefore equipped with a solenoid valve for hot
gas bypass, a special electronic board and a defrosting
thermostat.
The operation of the defrosting system is exclusive to
our products: in practice a system with a thermostat and
electronic control, it uses the hot gas bypass only for the
time strictly necessary. This extends the dehumidier’s life
and reduces the hot gas operation stage.
►►5. CONTROL PANEL
The control panel (Fig. 4) is located at the rear of the
dehumidier and includes:
►5.1.HUMIDISTAT (1): The humidistat carries a scale
from 1 to 5. Setting the humidistat at the minimum value
(1) means the dehumidier operates until 80% relative
humidity is achieved in the room. Setting the humidistat
at the maximum value (5) means the dehumidier
operates until 20% relative humidity is achieved in the
room. In the “CONT” position the dehumidier works
all the time regardless of the relative humidity reading.
en
it
de
es
fr
nl
pt
da

no
sv
pl
ru
cs
hu
sl
tr
hr
lt
lv
et
ro
sk
bg
uk
bs
el
zh

In the “OFF” position the dehumidier never starts
(unipolar switch).
►5.2.HOUR COUNTER (2): The hour counter indicates
the number of hours of operation of the dehumidier.
►5.3.VENTILATION SPEED SELECTOR (3): The
ventilation speed selector allows the dehumidier to
work at the maximum air ow or at an intermediate air
ow depending on the need.
►5.4.ALARM LIGHT (4): The alarm light lights up when,
in case of dehumidier with tank, the tank is full or the
direct exhaust is clogged up and in case of dehumidier
with pump (optional), there is a malfunctioning in the
water discharge system. When the warning light comes
on the dehumidier does not work, reset the appliance
to restart it.
►5.5.REMOTE HUMIDISTAT SOCKET (5): If a remote
humidistat is connected to the socket, the relative
humidity you wish to achieve in the room may be
controlled remotely.
►5.6.VOLTAGE CHANGE SWITCH (6) (where present):
In dual voltage models (...DV), the dehumidier
operating voltage may be set to suit the voltage
supplied by the electricity mains.
►►6. SWITCH-ON
IMPORTANT: In dual voltage models (...DV), check:
►1-POSITION OF THE VOLTAGE CHANGE SWITCH
(220-240V / 110-120V) (Fig. 5); If the set voltage does
not match that supplied by the mains, the voltage
must be adapted. Loosen the two screws fastening
the cover (Fig. 6), move/press the switch on the
supplied voltage value (Fig. 7) and ret the cover
(Fig. 8).
►2-CHECK THE TYPE OF SOCKET; If the type of
socket does not match the power supply features, a
suitable adapter must be tted.
IF THE VOLTAGE CHANGE SWITCH POSITION,
THE TYPE OF SOCKET AND THE POWER SUPPLY
ARE CONSISTENT, YOU MAY PROCEED WITH THE
SWITCH ON SEQUENCE.
In order to start up the dehumidier, it must have
remained in vertical position (normal use position)
for at least eight hours. Failure to comply with
this rule may cause irreparable damage to the
dehumidier.
►6.1.Follow all the safety instructions;
►6.2.Connect the supply plug to the power mains (Fig. 9)
(SEE VOLTAGE IN THE “TECHNICAL DATA TABLE”);
►6.3.Turn the humidistat (1 Fig. 4) on the desired relative
humidity value, the dehumidier will start automatically.
Thanks to the “VENTILATION SPEED” selector (3 Fig. 4),
the dehumidier may be operated at the maximum air ow
or at an intermediate air ow depending on the need, in
order to achieve the utmost comfort in the room.
►►7. SWITCH-OFF
Proceed as follows to switch off the dehumidier:
►7.1.Turn the humidistat (1 Fig. 4) to “OFF“;
►7.2.Disconnect the supply plug from the power mains
with dehumidier off (Fig. 10).
►►8. REMOTE HUMIDISTAT CONNECTION
For remote humidistat ready models (5 Fig. 4), remove
the cover connected to the dehumidier and connect
the remote humidistat (optional) (Fig. 11). For correct
dehumidier operation, completely rotate the knob of the
humidistat on the control panel (1 Fig. 4) to “CONT“ and
set the desired humidity on the remote humidistat.
►►9. IF THE DEHUMIDIFIER DOES NOT
START OR DOES NOT DEHUMIDIFY
If the “ALARM LIGHT” (4 Fig. 4) switches on, this means
that the water recovery tank is full and/or there is pump
malfunctioning (optional), just empty the tank and/or
reset the pump. Should the problem persist, contact the
authorised technical service centre.
►►10. CONNECTION TO DISCHARGE PIPING
This dehumidier allows for the option to directly connect
the appliance to a xed discharge pipe.
►10.1.IN THE STANDARD CASE OF DEHUMIDIFIER
WITH TANK: The tank has a tting which may be
connected to a pipe with 16mm internal diameter. Before
connecting the pipe, remove the screw/cover (where
present) (Fig. 12) and check tting cleanliness, in order
to avoid possible obstructions.
►10.2.IN CASE OF DEHUMIDIFIER WITH PUMP
(OPTIONAL): A water drain pump (optional) may be
installed onto the dehumidier (Fig. 13). Connection is
easy and straightforward, thanks to the specic electrical
connector and the hydraulic tting located at the rear,
which can be connected to a pipe with 16mm internal
diameter. Before connecting the pipe, remove the
screw/cover (where present) (Fig. 14) and check tting
cleanliness, in order to avoid possible obstructions. ALL
INSTRUCTIONS AND DETAILS FOR INSTALLATION
ARE SUPPLIED IN THE PUMP KIT.
►►11. PERIODIC MAINTENANCE
The only maintenance to be performed regularly is
lter cleaning (Fig. 15). Cleaning must be performed by
removing the lter from the front of the dehumidier (Fig.
16) and placing it under the water tap in an ordinary sink.
This must be performed on average every month; in the
event of use in very dusty environments cleaning must be
more frequent.
Depending on use, cleaning of the nned coil may be
required, with a low pressure water jet. Before performing
washing it is strictly required to disconnect the supply plug
from the power mains (Fig. 10). To perform washing follow
the below steps (Fig. 17-18):
►11.1.Remove the screw that secure the cover to the
dehumidier (1);
►11.2.Rotate the cover (2);
►11.3.Remove the four screws and remove the protection
from the nned coil (3). (Wash the nned coil with a
low pressure water, paying attention not to wet the
electrical panel. WATER MUST ONLY FLOW FROM
THE TOP DOWN);
►11.4.Install the protection and the two screws (4);
►11.5.Rotate the cover to bring it back to a vertical
position (5);
►11.6.Install the screw than secures the cover to the
dehumidier (6).
Before restarting the dehumidier, ensure the electrical
parts are not wet and/or moist, in normal conditions at
least eight hours must elapse. This cleaning operation
improves the dehumidier performance and assures its
long life.
en
it
de
es
fr
nl
pt
da

no
sv
pl
ru
cs
hu
sl
tr
hr
lt
lv
et
ro
sk
bg
uk
bs
el
zh

en
it
de
es
fr
nl
pt
da

no
sv
pl
ru
cs
hu
sl
tr
hr
lt
lv
et
ro
sk
bg
uk
bs
el
zh
L’APPAREIL EST SOUS SCELLÉS ET CONTIENT
DES GAZ FLUORÉS A EFFET DE SERRE RÉGIS
PAR LE PROTOCOLE DE KYOTO LE “GWP” EST
REPORTÉ DANS LE “TABLEAU DES DONNÉES
TECHNIQUES”.
IMPORTANT: AVANT TOUT ENTRETIEN,
NETTOYAGE, RÉPARATION OU AUTRE,
DÉCONNECTER TOUJOURS LA
PRISE D’ALIMENTATION DU RÉSEAU
ÉLECTRIQUE. AVANT DE FAIRE RÉPARER
LE DÉSHUMIDIFICATEUR, S’ASSURER QUE
LES PARTIES ÉLECTRIQUES NE SONT PAS
MOUILLÉES ET/OU HUMIDES.
►►1. AVERTISSEMENT DE SÉCURITÉ
Le déshumidicateur doit toujours être connecté à des
prises de courant dotées d’une mise à la terre. Le non
respect de cette norme, comme pour tous les appareils
électriques, peut entrainer un danger dont le fabriquant
se dégage de toute responsabilité.
Le démontage de l’appareil doit exclusivement être
effectué par un technicien qualié.
Quand l’appareil est connecté à une prise électrique
il doit être maintenu en position verticale et ne pas
être déplacé violemment. D’éventuelles fuites d’eau
provenant du réservoir peuvent entrer en contact avec
les parties électriques ce qui entraine des conséquences
dangereuses évidentes. Il est donc indispensable de
retirer la prise avant de déplacer le déshumidicateur et
d’en vider le réservoir avant de le soulever.
Dans le cas où un déversement d’eau du à des
mouvements brusques se produit, le déshumidicateur
doit rester immobile en position verticale pendant au
moins huit heures avant d’être remis en état de marche.
Ce déshumidicateur aspire l’air dans la partie
antérieure et l’expulse à travers la grille postérieure; par
conséquent, le panneau antérieur qui porte le ltre à air
doit être maintenu à une distance d’au moins quinze
centimètres des parois.
De plus l’appareil ne doit pas être mis en marche
dans des espaces connés qui ne permettent pas
la diffusion de l’air expulsé de la grille postérieure. Il
est en revanche possible de positionner les panneaux
latéraux contre les parois sans créer de difcultés pour
un bon fonctionnement.
Ce déshumidicateur est fabriqué selon les normes
de sécurité les plus strictes. Vous ne devez donc pas
insérer d’objets pointus (tournevis, aiguilles à tricoter
ou objets similaires) dans la grille ou dans l’ouverture
qui reste découverte dans le panneau antérieur lors du
retrait du ltre: ceci est dangereux pour les personnes
et peut causer des dommages à l’appareil.
Pour le nettoyer à l’extérieur il est possible d’utiliser
un chiffon humide après avoir déconnecté la prise
d’alimentation du réseau électrique. Ne pas couvrir la
grille frontale avec du tissu ou d’autres objets, l’appareil
peut s’abimer ou peut entrainer un danger.
Nettoyer périodiquement le ltre: le nettoyage doit être
effectué en moyenne tous les mois; dans le cas d’une
utilisation dans des environnements très poussiéreux
le nettoyage doit être plus fréquent. Pour les modalités
de nettoyage voir le chapitre correspondant. Quand
le ltre est sale l’air qui sort est plus chaud de la
normale, ce qui endommage l’appareil et en diminue les
prestations.
►►2. DESCRIPTION DU DÉSHUMIDIFICATEUR
Tous les déshumidicateurs portables utilisent le cycle
frigorique avec compresseur. Les appareils sont décrits ci-
dessous.
►►3. ASSEMBLAGE DU DÉSHUMIDIFICATEUR
Ce modèle est doté d’une poignée. Ce composant est
contenu à l’intérieur de l’emballage du déshumidicateur.
Pour installer la poignée suivre la procédure suivante (Fig.
1-2):
►3.1.Retirer la vis qui xe le couvercle de la structure (1);
►3.2.Faire pivoter le couvercle (2);
►3.3.Retirer les quatre vis positionnées sur les cotés de la
structure, deux sur le coté gauche et deux sur le coté droit
(3);
►3.4.Positionner la poignée dans la position correcte (4);
►3.5.Réinstaller les quatre vis positionnées sur les cotés de
la structure, deux sur le coté gauche et deux sur le coté
droit (5);
►3.6.Faire pivoter le couvercle et le remettre en position
verticale (6);
►3.7.Réinstaller la vis qui xe le couvercle à la structure (7).
►►4. FONCTIONNEMENT
Ce déshumidicateur est un appareil à cycle frigorique
dont le fonctionnement se base sur le principe physique
selon lequel lorsque l’air entre en contact avec une surface
froide elle la mouille en créant de l’humidité sous la forme de
gouttes de condensation ou de glace lorsque la température
ambiante n’est pas élevée.
D’un point de vue pratique, une machine frigorique
maintient une batterie à ailettes froide et l’air qui passe à
travers se refroidit et déshumidie. Ensuite, en passant à
travers un échangeur de chaleur chaud, l’air se réchauffe
pour revenir à une température ambiante déshumidiée et
à une température légèrement plus élevée que celle initiale.
Référence au dessin (Fig. 3):
L’air est aspiré par la partie antérieure du déshumidicateur:
il passe à travers le ltre (1), le ventilateur (2), l’échangeur
froid (évaporateur) (3), l’échangeur chaud (condensateur)
(4) et, enn, l’air déshumidié sort et est expulsé dans
l’environnement en passant par la grille arrière. L’eau
condensée est recueillie dans le réservoir (5). Un micro-
interrupteur (6) arrête l’appareil lorsque l’eau du réservoir
atteint un certain niveau. L’hygrostat (7) permet le
fonctionnement du déshumidicateur lorsque l’humidité
ambiante est supérieure au niveau souhaité. Une carte
électronique (8) gère le dégivrage et empêche des départs
rapprochés du compresseur (9) en en retardant le lancement.
Ces déshumidicateurs sont équipés d’un dispositif de
dégivrage à gaz chaud, ils sont par conséquent équipés
d’une électrovanne pour le by-pass du gaz chaud, d’une
carte électronique spéciale et d’un thermostat de dégivrage.
Le fonctionnement du système de dégivrage est une
exclusivité de nos produits: il s’agit d’un système doté d’un
thermostat et d’un contrôle électronique qui utilise le by-pass
du gaz chaud uniquement pendant le temps strictement
nécessaire. Cela allonge la durée de vie du déshumidicateur
en réduisant la phase de fonctionnement à gaz chaud.
►►5. PANNEAU DE COMMANDE
Le panneau de commande (Fig. 4) est positionné dans la
partie postérieure du déshumidicateur et comprend:
►5.1.HYGROSTAT(1): L’hygrostat a une gradation avec une
échelle qui va de 1 à 5. Régler l’hygrostat sur la valeur
minimale (1) signie faire fonctionner le déshumidicateur
jusqu’à obtenir 80% d’humidité dans l’environnement.
Régler l’hygrostat sur la valeur maximale (5) signie faire
fonctionner le déshumidicateur jusqu’à obtenir 20%
d’humidité dans l’environnement. En position «CONT» le
déshumidicateur fonctionne toujours indépendamment
de la valeur de l’humidité correspondante. En position
«OFF» le déshumidicateur ne fonctionne pas (interrupteur
unipolaire).

en
it
de
es
fr
nl
pt
da

no
sv
pl
ru
cs
hu
sl
tr
hr
lt
lv
et
ro
sk
bg
uk
bs
el
zh
►5.2.COMPTEUR (2): Le compteur indique le nombre
d’heures de fonctionnement du déshumidicateur.
►5.3.SÉLECTEUR DE VITESSE DE VENTILATION (3):
Le sélecteur de vitesse de ventilation permet de faire
fonctionner le déshumidicateur avec le maximum d’air ou
avec un débit d’air intermédiaire selon les exigences.
►5.4.VOYANT ALARME (4): Le voyant de l’alarme s’allume
quand, dans le cas standard d’un déshumidicateur
avec réservoir, celui-ci est plein ou quand le déchargeur
est bouché; dans le cas d’un déshumidicateur avec
pompe (en option) cela signie que le système de
décharge fonctionne mal. Quand le voyant s’allume le
déshumidicateur ne fonctionne pas, remettre l’appareil à
zéro pour le faire repartir.
►5.5.PRISE HYGROSTAT A DISTANCE (5): En connectant
un hygrostat à distance à la prise il est possible de gérer
et de contrôler à distance l’humidité ambiante que vous
souhaitez obtenir.
►5.6.INTERRUPTEUR CHANGEMENT TENSION (6) (le
cas échéant): Pour les modèles à double voltage (...DV)
il est possible de régler la tension de fonctionnement du
déshumidicateur pour l’adapter à la tension fournie par le
réseau électrique.
►►6. ALLUMER
IMPORTANT: Pour les modèles à double voltage (...
DV), contrôler:
►1-POSITION DE L’INTERRUPTEUR CHANGEMENT
DE TENSION (220-240V / 110-120V) (Fig. 5); Si la
tension congurée ne correspond pas à celle fournie
par le réseau, il est nécessaire d’intervenir pour
adapter la tension. Dévisser les deux vis de xation du
couvercle (Fig. 6), déplacer/appuyer sur l’interrupteur
sur la valeur de tension fournie (Fig. 7) et retirer le
couvercle (Fig. 8).
►2-VERIFIER LA TYPOLOGIE DE LA PRISE; Si
la typologie de la prise ne correspond pas aux
caractéristiques de la fourniture électrique, il est
nécessaire de l’adapter grâce à un adaptateur
spécique.
SI LA POSITION DE L’INTERRUPTEUR DE
CHANGEMENT DE TENSION, LA TYPOLOGIE DE
LA PRISE ET LA FOURNITURE ÉLECTRIQUE SONT
COHÉRENTS, IL EST POSSIBLE DE POURSUIVRE
AVEC LA SÉQUENCE D’ALLUMAGE.
Pour pouvoir être mis en marche, le déshumidicateur
doit être resté en position verticale (position
d’utilisation normale) pendant au moins huit heures.
Le non respect de cette norme peut causer un
endommagement irréparable au déshumidicateur.
►6.1.Suivre toute les instructions concernant la sécurité;
►6.2.Connecter la prise d’alimentation au réseau électrique
(Fig. 9) (VOIR TENSION DANS LE «TABLEAU DES
DONNÉES TECHNIQUES»);
►6.3.Tourner l’hygrostat (1 Fig. 4) sur la valeur de l’humidité
souhaitée, le déshumidicateur se mettra en marche
automatiquement.
Grâce au sélecteur de «VITESSE DE VENTILATION» (3 Fig.
4) il est possible de faire fonctionner le déshumidicateur
avec le maximum d’air ou avec un débit d’air intermédiaire
selon les exigences, an d’obtenir le maximum de confort
ambiant.
►►7. ÉTEINDRE
Pour éteindre le déshumidicateur il est nécessaire de:
►7.1.Tourner l’hygrostat (1 Fig. 4) vers «OFF»;
►7.2.Débrancher la prise du réseau électrique lorsque le
déshumidicateur est éteint (Fig. 10).
►►8. CONNEXION DE L’HYGROSTAT A
DISTANCE
Pour les modèles avec pré-disposition d’hygrostat à distance
(5 Fig 4), retirer le bouchon connecté au déshumidicateur
et connecter l’hygrostat à distance (en option) (Fig. 11).
Pour un bon fonctionnement du déshumidicateur, tournez
entièrement le bouton de l’hygrostat sur le panneau de
commande (1 Fig. 4) vers «CONT» et régler l’humidité
souhaitée de l’hygrostat à distance.
►►9. SI LE DÉSHUMIDIFICATEUR NE DÉMARRE
PAS OU S’IL NE DÉSHUMIDIFIE PAS
Si le «VOYANT ALARME» (4 Fig. 4) s’allume, cela signie
que le réservoir de récupération d’eau est plein et/ou qu’il y
a un dysfonctionnement de la pompe (en option), il suft de
vider le réservoir et/ou de réinitialiser la pompe. Si le problème
persiste, contactez le centre d’assistance technique autorisé.
►►10. CONNEXION A UN TUYAU D’ÉVACUATION
Ce déshumidicateur permet de connecter l’appareil
directement à un tuyau d’évacuation xe.
►10.1.DANS LE CAS STANDARD D’UN
DÉSHUMIDIFICATEUR AVEC RÉSERVOIR: Le réservoir a
un connecteur auquel il est possible de connecter un tube
de 16mm de diamètre interne. Avant de raccorder le tuyau,
retirer la vis/bouchon (le cas échéant) (Fig. 12) et vérier la
propreté du raccord an d’éviter de possibles obstructions.
►10.2.DANS LE CAS D’UN DÉSHUMIDIFICATEUR AVEC
POMPE (EN OPTION): Il est possible d’installer une pompe
(en option) d’évacuation de l’eau au déshumidicateur
(Fig. 13). La connexion est simple et immédiate, grâce à
la pré-disposition électrique (connecteur spécique) et
hydraulique (raccord placé à l’arrière où il est possible de
connecter un tube de 16mm de diamètre interne). Avant de
connecter le tuyau, retirer la vis/bouchon (le cas échéant)
(Fig. 14) et vérier la propreté du raccord an d’éviter de
possibles obstructions. TOUTES LES INSTRUCTIONS ET
LES DÉTAILS POUR L’INSTALLATION SONT FOURNIS
DANS LE KIT DE LA POMPE.
►►11. ENTRETIEN PERIODIQUE
Le seul entretien à effectuer périodiquement est le nettoyage
du ltre (Fig. 15). Le nettoyage doit être effectué en retirant
le ltre de la partie avant du déshumidicateur (Fig. 16) et en
le plaçant sous un jet d’eau normale. Il doit être effectué en
moyenne tous les mois; dans le cas d’une utilisation dans
des environnements très poussiéreux, le nettoyage doit être
plus fréquent.
En fonction de son utilisation, un nettoyage de la batterie à
ailettes avec de l’eau à basse pression peut être nécessaire.
Avant d’effectuer le lavage il est absolument nécessaire de
débrancher la prise d’alimentation du réseau électrique (Fig.
10). Pour effectuer un nettoyage correct, suivre la procédure
suivante (Fig. 17-18):
►11.1.Retirer la vis qui xe le couvercle de la structure (1);
►11.2.Faire pivoter le couvercle (2);
►11.3.Retirer les deux vis et retirer la protection de la
batterie à ailettes (3). (Laver la batterie à ailettes avec de
l’eau à basse pression, en prenant soin de ne pas mouiller
le panneau électrique. LE DÉBIT DE L’EAU DOIT ALLER
UNIQUEMENT DU HAUT VERS LE BAS);
►11.4.Réinstaller la protection et réinstaller les deux vis (4);
►11.5.Faire pivoter le couvercle pour le ramener en position
verticale (5);
►11.6.Réinstaller la vis qui xe le couvercle à la structure
(6).
Avant de faire redémarrer le déshumidicateur, s’assurer
que les parties électriques ne sont pas mouillées et/ou
humides, dans des conditions normales il faut attendre au
moins huit heures. Ce nettoyage améliore les prestations du
déshumidicateur et lui garantit une longue durée de vie.

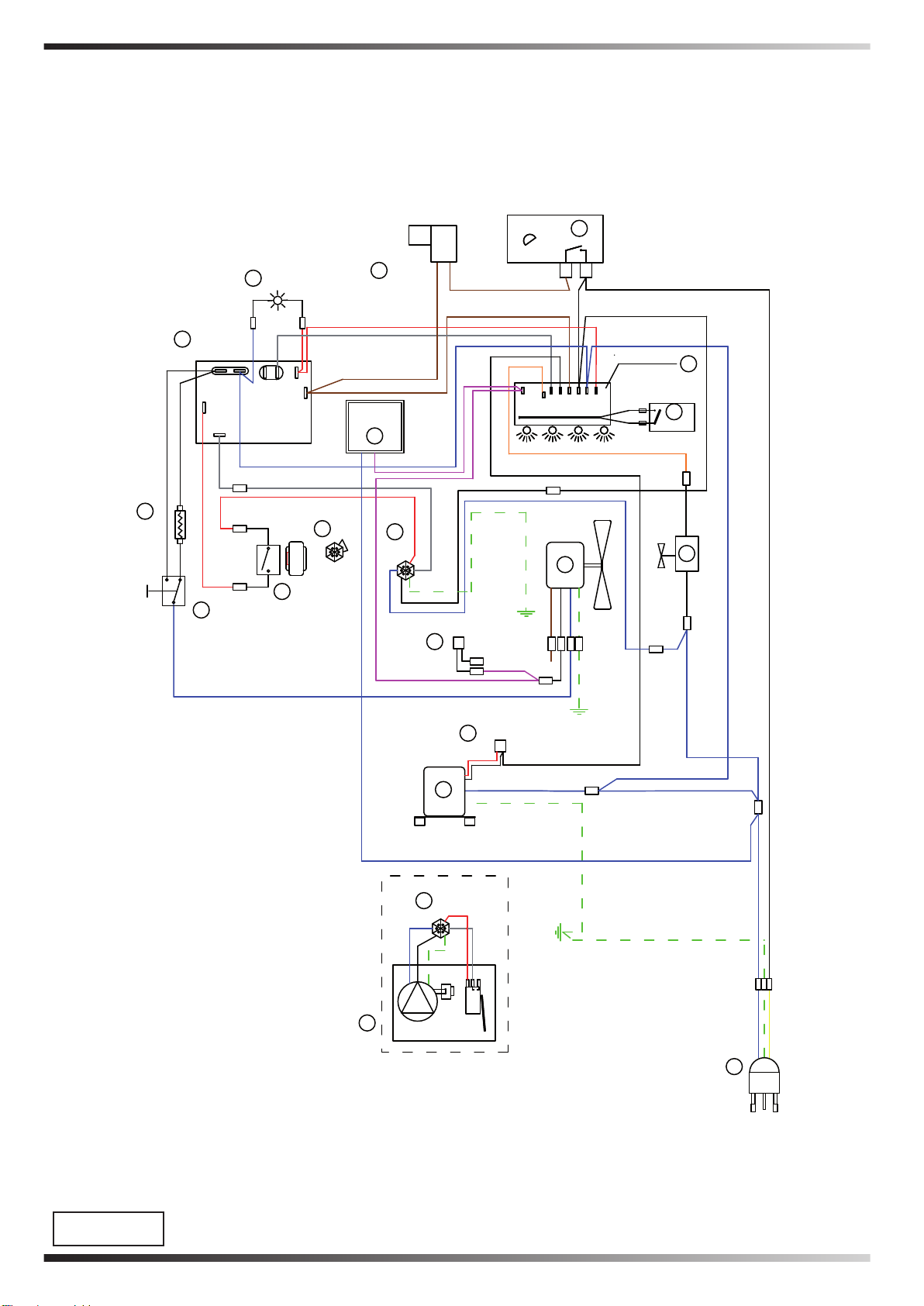

ELECTRIC SYSTEM - SCHEMA ELECTRIQUE
VALVE
TERMOST.
BLUE
MOTORFAN
COMPRESSOR
ELECTRO
BLACK
ELECTRONIC CARD
2 F1
3 ACL
5 LE2
6 LE1
4 LE3
1 ACN
M1(ev)
M2(fan)
1
6
37
RED
4
BLUE
COMPRESSOR
CAPACITOR
BROWN
BLUE
PURPLE
Float
F4
AC-N
F6
AC-L
L out B2
L out B1 L out A1
F7
F5
F3 F2
F1
C
12
RED
GREY
FLOAT
Input
HOUR
COUNTER
8
1
6
5
43
2
COM
NC
NO
RED GREY
1
6
5
43
2
BLUE
BLACK
2
9
10
11
13
17
18
19
5
HUMIDISTAT
TANK FULL
FLOAT PCB
FLOAT SENSOR
12
FAN SPEED SWITCH
RESISTOR
20
PUMP
SOCKET
FAN
CAPACITOR
PUMP
PLUG
PUMP
CONNECTION
REMOTE
DEHUMIDISTAT
21
3
2
RED
PURPLE
BLUE
BLACK
BLUE
BLUE
BROWN
BROWN
RED
ORANGE
BLUE
BLACK
120V
BLACK
BROWN
15
22
VOLTAGE
SWITCH
TRAFO
14
POWER
CORD
BROWN
240V
0V
BLUE
BLACK
WHITE
1
6
5
43
2
BRIDGE
PLUG
16
VALVE
TERMOST.
BLUE
MOTORFAN
COMPRESSOR
ELECTRO
BLACK
ELECTRONIC CARD
2 F1
3 ACL
5 LE2
6 LE1
4 LE3
1 ACN
M1(ev)
M2(fan)
1
6
37
RED
4
BLUE
COMPRESSOR
CAPACITOR
BROWN
BLUE
PURPLE
Float
F4
AC-N
F6
AC-L
L out B2
L out B1 L out A1
F7
F5
F3 F2
F1
C
12
RED
GREY
FLOAT
Input
HOUR
COUNTER
8
1
6
5
43
2
COM
NC
NO
RED GREY
1
6
5
43
2
BLUE
BLACK
2
9
10
11
13
17
18
19
5
HUMIDISTAT
TANK FULL
FLOAT PCB
FLOAT SENSOR
12
FAN SPEED SWITCH
RESISTOR
20
PUMP
SOCKET
FAN
CAPACITOR
PUMP
PLUG
PUMP
CONNECTION
REMOTE
DEHUMIDISTAT
21
3
2
14
POWER
CORD
RED
PURPLE
BLUE
BLACK
BLUE
BLUE
BLACK
BROWN
BROWN
RED
ORANGE
BLUE
BLACK
WHITE
1
6
5
43
2
BRIDGE
PLUG
16
DR 56 L

►en - DISPOSAL OF THE PRODUCT
-This product has been designed and manufactured with top-quality materials and components, which can be re-cycled and re-
used.
-When a crossed-wheely bin symbol is attached to the product, it means that the product is protected by the, 2002/96/EC European
Directive.
-Please obtain information regarding the local di󰘯erentiated collection system for electrical and electronic products.
-Respect local Standards in force and do not dispose of old products as normal domestic waste. Correct disposal of the product
helps to prevent possible negative consequences for health, the environment and mankind.
►fr - SE DÉBARRASSER DE VOTRE PRODUIT USAGÉ
-Ce produit a été conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés
de nouveau.
Lorsque le symbole d’une poubelle à roue barrée est appliqué à un produit, cela signi󰘰e que le produit est couvert par la Directive
Européenne 2002/96/CE.
Veuillez vous informer du système local de séparation des déchets électriques et électroniques.
Veuillez agir selon les règles locale set ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement
votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l’environnement et la santé humaine.
