Spectro-UV Spectroline uVision Series User manual

1
06/22 AM17032ML-6
PRINTED IN U.S.A

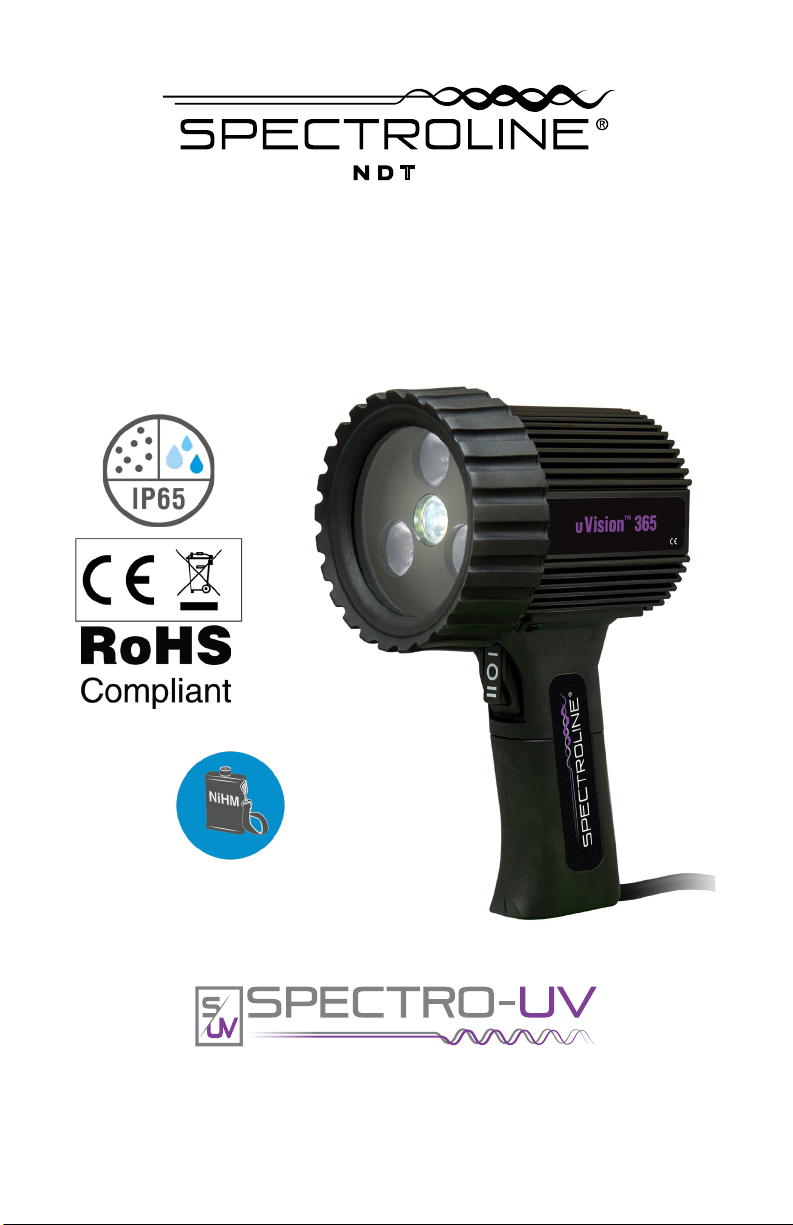

uVision™ Series
UV-A/White Light LED NDT Inspection Lamp
Part No. UV-365MEH
www.Spectro-UV.com
4 Dubon Ct., Farmingdale, NY 11735
866-230-7305
BP-30 BATTERY PACK INCLUDED
ENG - 1 FR - 9 ES - 17 DE - 25

32
WARNING.
UV emitted from this product.Avoid eye and skin exposure to unshielded products.
FOR PROFESSIONAL EXAMINATION USE ONLY
OPERATION
• The uVision™ series UV-A inspection lamps are equipped with a heavy-duty power
cord.
• The lamp is shipped with the correct cord installed for the country of destination.
• Connect the plug to a power source that complies with the electrical requirements
specified on the label.
• The lamp has a three-position rocker power switch (II – UV; O – off; I – white light) on
the handle.
• Operational instructions and storage information for the BP-30 Battery Pack are located
on page 4.
• WARNING: Be sure to use genuine uVision™ replacement parts. Using another
manufacturer’s replacement parts could affect product performance and will void the
warranty.

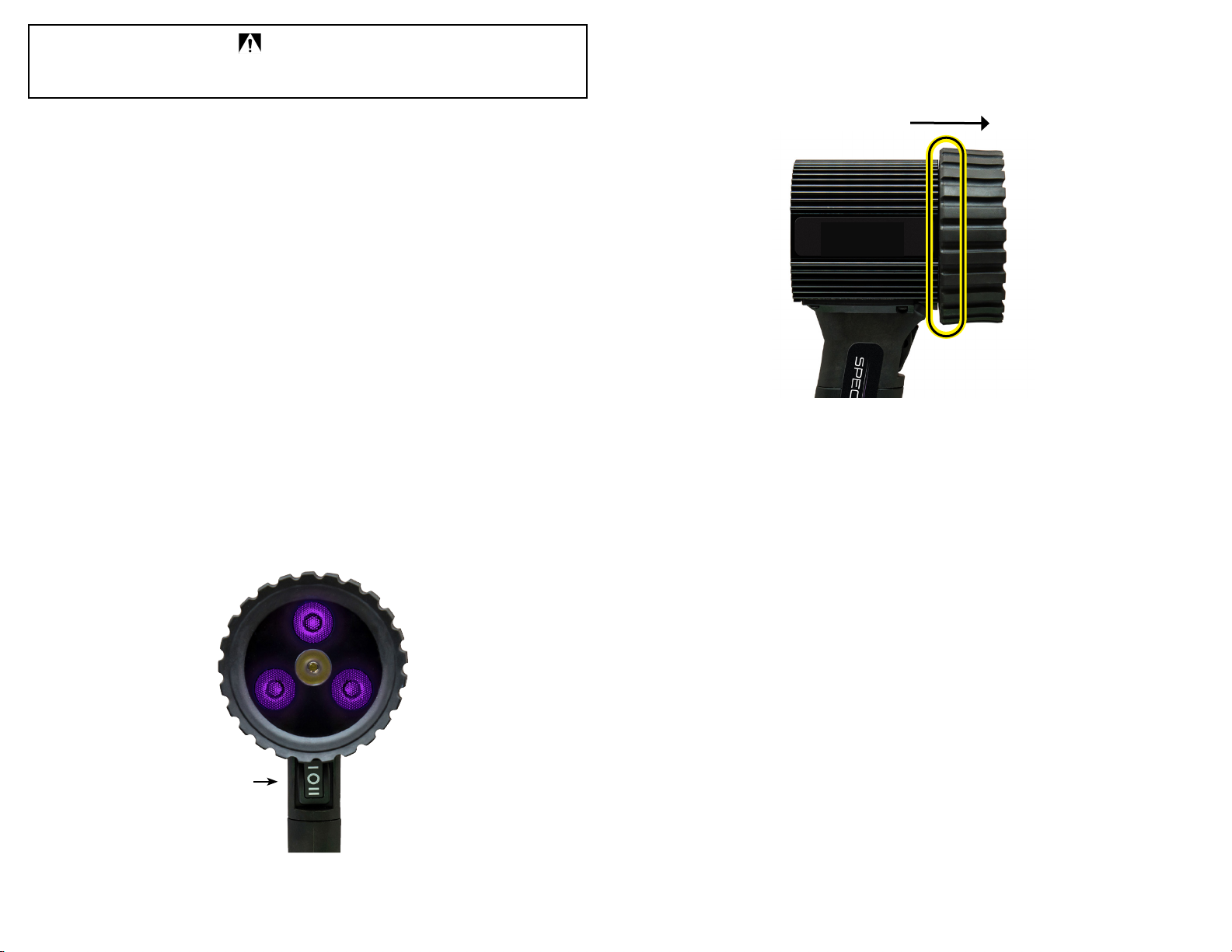

Rocker Switch
DISASSEMBLING THE FILTER PROTECTOR FOR MAINTENACE
The outer rubber cover/filter holder may be removed periodically to clean the Borofloat®
glass filter. To disassemble the Borofloat®Filter Protector (FP-600), first remove the front
rubber cover/filter holder. Peel the rubber cover/filter holder toward the front portion of the
lamp.
The Borofloat®glass filter will remain inside the protector. To remove the Borofloat®glass
filter, peel around the edge of the rubber cover/filter holder and push the glass filter out.
To replace or reinsert the Borofloat®glass filter into the rubber cover/filter holder, slide the
Borofloat®glass filter into the channel of the rubber cover/filter holder. Manipulate the rubber
cover around the filter. Ensure the glass filter is evenly seated.
REPLACING THE UV LENSES
The UV-A lenses (UL-110) covering the three UV-A LEDs must be replaced over time. They
will solarize (become cloudy and yellow) from repeated use. A set of detailed instructions
come with the replacement UV-A lenses (UL-110). See Replacement Parts section and
contact Customer Service for more details.
ENVIRONMENTAL SPECIFICATIONS
The uVision™ series lamps are designed to be safe under the following conditions:
• For Indoor/Outdoor Use (dustproof and protected against jets of water);
• Temperature 50°F to 122°F (5°C to 50°C);
• Mains supply voltage fluctuations not to exceed ±10% of the nominal voltage.
LIMITED WARRANTY
The warranty policy for the uVision™ lamp is provided on the Certificate of Limited Warranty
enclosed separately with each unit. NOTE: For assistance of any kind, please contact the
Customer Service Department at Spectro-UV. Provide the model, the serial number of the
unit, and the date of purchase. The unit’s serialization information is located (1) on the
packaging the unit is shipped in, (2) engraved on the unit’s handle, and (3) labeled on the
reverse side of the unit’s back plate.
IMPORTANT SAFETY INSTRUCTIONS (Read all instructions)
• Do not operate the uVision™ Series UV-A/White Light LED NDT Inspection Lamp
(UV-365MEH) with a damaged cord or if the lamp has been physically damaged.
• Do not look directly into the light. ALWAYS wear the UV-absorbing protective glasses
provided when operating the lamp. Use in low-light conditions to achieve the best
inspection results. The darker the room, the greater the fluorescent contrast.
• The uVision™ is not approved for use in hazardous atmospheres. Do not attempt to use
it in areas requiring explosion-proof lighting.
• Never use this equipment in any manner not specified in these instructions because
your protection may be impaired.
• NEVER aim the lamp in the direction of another human being. It is meant for
professional fluorescent inspections ONLY!
• DO NOT attempt to modify the lens assembly or light output. Doing so may alter the
performance and intensity of the uVision™.

54
MEASURING LAMP INTENSITY
To ensure that your uVision™ series lamp is operating at the required UV intensity, it should
be checked periodically. Spectro-UV offers a variety of sensors and meters.The AccuPRO™
XP-2000 combines the functionality of a UV and visible light radiometer/photometer, and is
specially designed to measure UV irradiance with wavelengths of 320–400nm (with peak
at 365nm) and visible light from 460–675nm (with peak at 555nm). Other suitable meters
include the AccuMAX™ XRP-3000 radiometer/photometer kit, using dual-wavelength
UV-A and VIS sensor detectors to accurately measure the irradiance of a light source. The
AccuMAX™ XR-1000 digital readout unit with the XS-365 UV sensor or the DM-365XA
digital readout unit can also be used for UV-A measurement. For more information about
these units, please contact the Customer Service Department at Spectro-UV. Call toll-free
1-866-230-7305.
CHARGING AND USAGE OF THE BP-30 BATTERY PACK
The BP-30 battery pack must be fully charged before first use.
• Check if the voltage characteristics of the battery charger match the voltage of the AC
outlet.
• Align the male connector of the smart charger to the female connector of the battery
pack (BP-30) and plug them together. Twist the ring on the charger connector to make
a tight connection.
• Attach the AC cord supplied to the charger and plug the unit into a properly regulated
AC outlet.
• A full charge will take approximately 2 hours.
• After the battery is charged, unplug the charger from the outlet first. Unplug the charger
from the battery pack.
For AC Operation
• Align the male connector of the lamp to the female connector of the AC adapter and
plug them together. Twist the ring on the adapter connector to make a tight connection.
Attach the plug to the corresponding AC power source.
For DC Operation
• Align the male connector of the lamp to the female connector of the receptacle on the
fully charged BP-30 battery pack.
• A fully-charged battery will operate for approximately 4.5 hours.
KEY FEATURES
• Nominal steady state intensity of 7,000 µW/cm² at 15 inches (38cm).
• Large 7 inch (17.8 cm) diameter coverage area at 15 inches (38 cm) with a minimum UV-A
intensity of 1,200 µW/cm².
• Less than 1.0 foot-candle (11 lux) emission.
• Long-lasting UV-A lenses.
• Cool running, fanless design.
• Lightweight and rugged construction.
• White Light, LED Inspection Light.
• BP-30 Battery Pack (approximately 4.5 hours of operational time before recharging).
• Certificate of Light Output Included (AM17025-CLO)
• IP65 Rated: The uVision™ Series lamps are protected from total dust ingress and from
low pressure jets of water (from all directions). For more details, consult EN 60529 (British
BS EN 60529:1992, European IEC 60509:1989).
TECHNICAL SPECIFICATIONS
uVision™ Series
UV-365MEH UV-A (365nm) and white light
Height 7.5 inches
Length 4.25 inches
Width 3.5 inches
Weight 1.92 lb. (871 g) without power supply
Light Source 3 UV-A LEDs, 1 white light LED
ELECTRICAL SPECIFICATIONS
Input: 100-240V AC, 1.5A, 50-60 Hz
Output: 15V DC, 2A
UV-365MEH Technical Details
POWER CORD SPECIFICATIONS
LAMP PART NUMBER POWER REQUIREMENTS*
UV-365MEH 120V/50-60Hz
UV-365MEH/F 230V/50Hz
UV-365MEH/FA 240V/50Hz
UV-365MEH/FB 230V/50Hz
*Each lamp is fitted with an 8-foot cord and the appropriate plug for the country of destination. An
optional 20-foot cord is available. The “/20” suffix denotes the 20-foot power cord options.
*See next page for detailed power cord information.
CARE AND USE OF NICKEL-METAL HYDRIDE (NiMH) BATTERIES
• NiMH battery packs last longer when charged and stored in a temperature range
between 50°F to 86°F (10°C to 30°C) away from heat, sunlight and humidity.
• Always charge batteries to full capacity before long-term storage (approximately
30 days) to prevent aging. After storage they must be charged, which may require
conditioning (two or three charge/discharge cycles) to reach full capacity.
• Do not subject these batteries to repeated deep discharges that run the batteries down
completely on a regular basis as this will greatly shorten battery life.
• NiMH batteries generally have no voltage sag until the last 10% of charge.
• NiMHs have no toxic lead or mercury, and a life expectancy of 500 charge/discharge
cycles or more, provided the battery is not overcharged or heavily discharged. Recycle
according to local disposal laws.

76

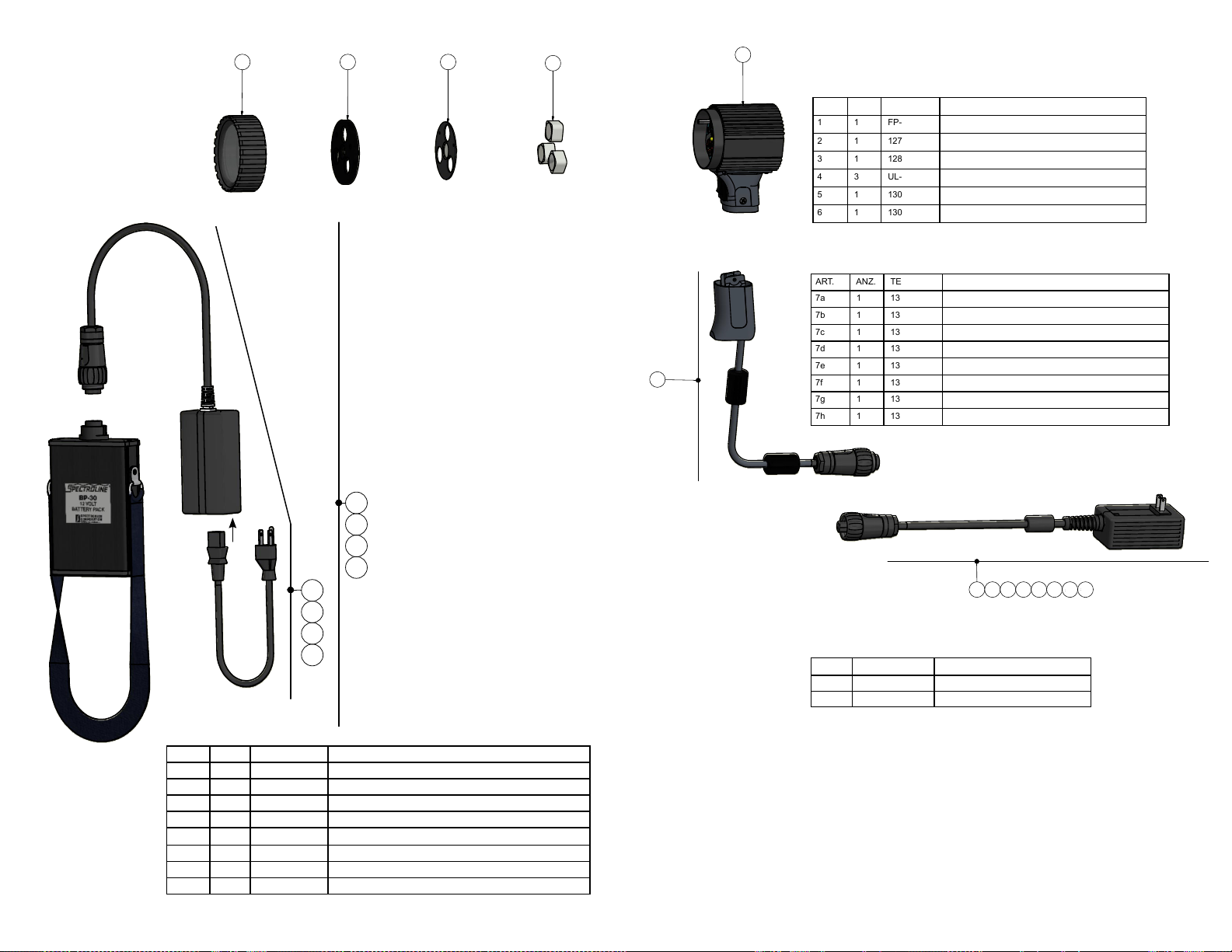

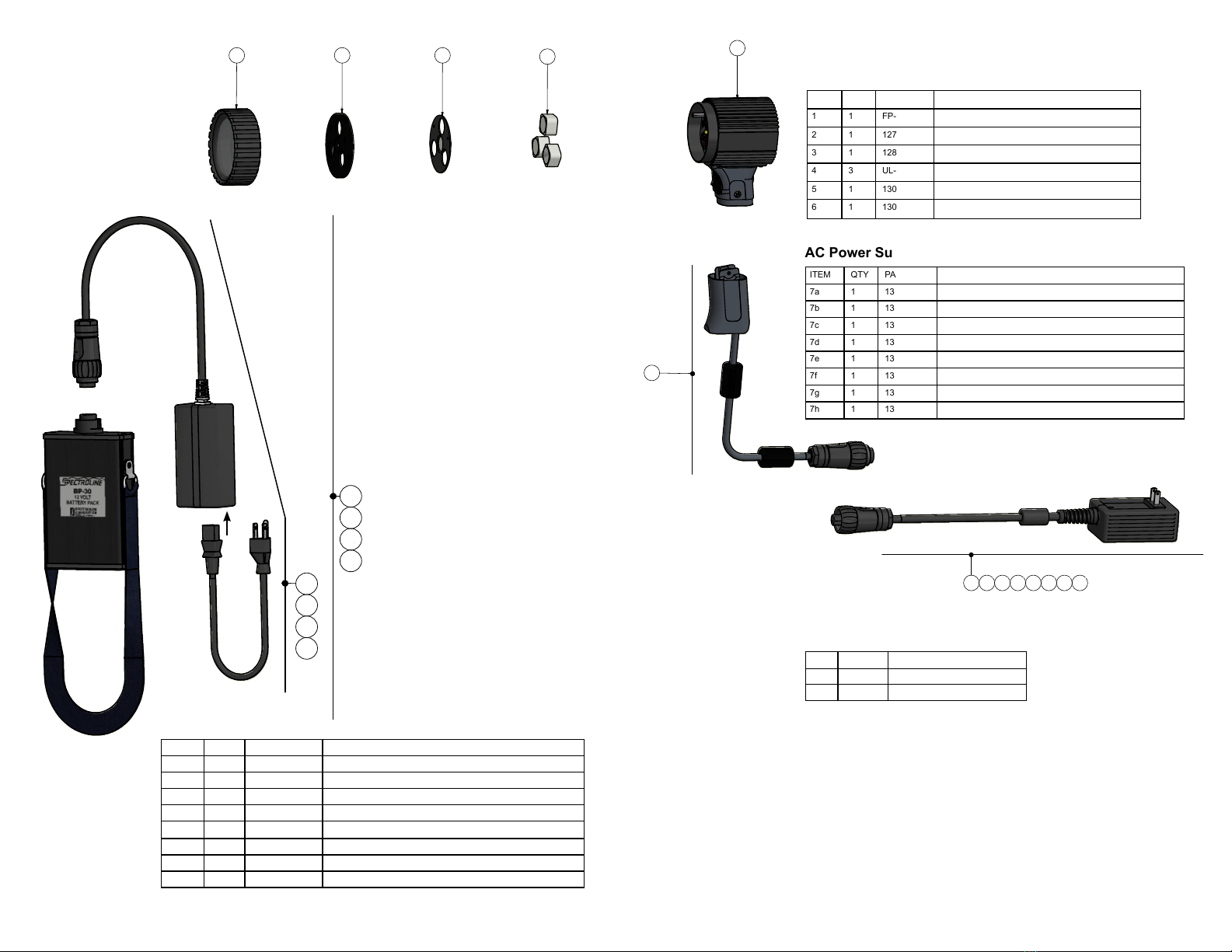

LIGHT ASSEMBLY PARTS LIST
DESCRIPTIONPART NO.QTYITEM
FILTER PROTECTOR ASSEMBLY
FP-6001BP
FRONT COVER PLATE WITHOUT FILTER12795511
FRONT COVER GASKET12838512
UV LENS, WITH ADHESIVE12942733
LAMP HOUSING ASSEMBLY13033714
CORD HANDLE ASSEMBLY, (3.5')
1302971
CH
AC POWER SUPPLY PARTS LIST
DESCRIPTIONPART NO.QTY
ITEM
POWER SUPPLY, WITH CONNECTOR, 120V, 8', US CONFIG13034015A
POWER SUPPLY, WITH CONNECTOR, 230V, 8', EU CONFIG13034115B
POWER SUPPLY, WITH CONNECTOR, 240V, 8', AUS/CN CONFIG13034215C
POWER SUPPLY, WITH CONNECTOR, 230V, 8', UK CONFIG
13034315D
POWER SUPPLY, WITH CONNECTOR, 120V, 20', US CONFIG
13034415E
POWER SUPPLY, WITH CONNECTOR, 230V, 20', EU CONFIG1303451
5F
POWER SUPPLY, WITH CONNECTOR, 240V, 20', AUS/CN CONFIG13034615G
POWER SUPPLY, WITH CONNECTOR, 230V, 20', UK CONFIG13034715H
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+- +
FILE NAME & PATH
PROPERTY OF SPECTRONICS CORP; DO NOT DUPLICATE
MATERIAL FINISH SPECTRONICS PART NO.
NC
A-17109
D
PHILIPC 5/24/2017
C:\Engineering\Projects\TRITAN\Ultravision 365\A-17108&17109, UV-365MES&EH\A-17109,
UV-365MES&EH, REPLACEABLE PARTS.idw
UV-365MES
UV-365MES
REPLACEABLE PARTS
BP 1 2 3
4
CH
5A 5B 5C 5D 5E 5F 5G 5H
9
8A
8B
8C
8D
7
6A
6B
6C
6D
BATTERY POWER PARTS LIST
ITEM QTY PART NO. DESCRIPTION
6A 1BP-30 BATTERY AND CHARGING SET, 120V, US CONFIG
6B 1 BP-30/F BATTERY AND CHARGING SET, 230V, EU CONFIG
6C 1 BP-30/FA BATTERY AND CHARGING SET, 240V, AUS/CN CONFIG
6D 1 BP-30/FB BATTERY AND CHARGING SET, 230V, UK CONFIG
7 1 126834 BATTERY CHARGER
8A 1126837 AC CORD, 6', 120V, US CONFIG
8B 1126838 AC CORD, 6', 230V, EU CONFIG
8C 1 126840 AC CORD, 6', 240V, AUS/CN CONFIG
8D 1 126839 AC CORD, 6', 230V, UK CONFIG
9 1 130339 12V BATTERY
BATTERY POWER PARTS LIST
DESCRIPTIONPART NO.QTY
ITEM
BATTERY AND CHARGING SET, 120V,
US CONFIG
BP-301
7a
BATTERY AND CHARGING SET, 230V,
EU CONFIG
BP-30/F
1
7b
BATTERY AND CHARGING SET, 240V,
AUS/CN CONFIG
BP-30/FA1
7c
BATTERY AND CHARGING SET, 230V,
UK CONFIG
BP-30/FB1
7d
BATTERY CHARGER1268341
8
AC CORD, 8', 120V, US CONFIG1268371
9a
AC CORD, 8', 230V, EU CONFIG
1268381
9b
AC CORD, 8', 240V, AUS/CN CONFIG
1268401
9c
AC CORD, 8', 230V, UK CONFIG1268391
9d
12V BATTERY1303391
10
1
1
2
2
3
3
4
4
A A
B B
C C
D D
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+- +
FILE NAME & PATH
PROPERTY OF SPECTRONICS CORP; DO NOT DUPLICATE
MATERIAL FINISH SPECTRONICS PART NO.
NC
A-17112
C
PHILIP C 5/26/2017
C:\Engineering\Projects\TRITAN\Ultravision 365\A-17###, UV-365MSBLC ASSEMBLY\A-17112,
UV-365MSBLC, ASSEMBLY, MANUAL.idw
UV-365MSBLC
UV-365MSBLC
MANUAL
7a
7b
7c
7d
9a
9b
9c
9d
LIGHT ASSEMBLY
ITEM QTY PART NO. DESCRIPTION
BP 1 FP-600 FILTER PROTECTOR ASSEMBLY
1 1 128196 FRONT COVER PLATE FILTER ASSEMBLY
2 1 128385 FRONT COVER GASKET
3 3 129427 UV LED LENSES
41130336 LAMP HOUSING ASSEMBLY
51 130297 CORD, HANDLE ASSEMBLY (3.5')
6a 1 130290 POWER SUPPLY, 8', 120V, US CONFIG
6b 1 130291 POWER SUPPLY, 8', 230V, EU CONFIG
6c 1130292 POWER SUPPLY, 8', 240V, AUS/CN CONFIG
6d 1130293 POWER SUPPLY, 8', 230V, UK CONFIG
6e 1 130294 POWER SUPPLY, 20', 120V, US CONFIG
6f 1 130295 POWER SUPPLY, 20', 230V, EU CONFIG
6g 1 130322 POWER SUPPLY, 20', 240V, AUS/CN CONFIG
6h 1130323 POWER SUPPLY, 20', 240V, UK CONFIG
8
1 2 3 4
5
6a 6b 6c 6d 6e 6f 6g 6h
BP
10
ITEM QTY PART NO. DESCRIPTION
8a 1 BP-30 BATTERY PACK, 120V, US
8b 1 BP-30/F BATTERY PACK, 230V, EU
8c 1 BP-30/FA BATTERY PACK, 220-240V, AUS/CN
8d 1 BP-30/FB BATTERY PACK, 230V, UK
9a 1 BR-150A SMART CHARGER FOR BP-30, 120V, US
9b 1 BR-150A/F SMART CHARGER FOR BP-30, 230V, EU
9c 1 BR-150A/FA SMART CHARGER FOR BP-30, 220-240V, AUS/CN
9d 1 BR-150A/FB SMART CHARGER FOR BP-30, 230V, UK
9a
8a
1 2 3 4
BP-30
BR-150A
9b
8b
9c
8c
9d
8d
ITEM QTY PART NO. DESCRIPTION
1 1 FP-600 FILTER PROTECTOR ASSEMBLY
2 1 127955 FRONT COVER PLATE WITHOUT FILTER
3 1 128385 FRONT COVER GASKET
4 3 UL-110 UV LENS, WITH ADHESIVE
5 1 130337 LAMP HOUSING ASSEMBLY
6 1 130297 CORD HANDLE ASSEMBLY, (3.5’)
ITEM QTY PART NO. DESCRIPTION
7a 1 130340 POWER SUPPLY, WITH CONNECTOR, 120V, 8', US
7b 1 130341 POWER SUPPLY, WITH CONNECTOR, 230V, 8', EU
7c 1 130342 POWER SUPPLY, WITH CONNECTOR, 240V, 8', AUS/CN
7d 1 130343 POWER SUPPLY, WITH CONNECTOR, 230V, 8', UK
7e 1 130344 POWER SUPPLY, WITH CONNECTOR, 120V, 20', US
7f 1 130345 POWER SUPPLY, WITH CONNECTOR, 230V, 20', EU
7g 1 130346 POWER SUPPLY, WITH CONNECTOR, 240V, 20', AUS/CN
7h 1 130347 POWER SUPPLY, WITH CONNECTOR, 230V, 20', UK
QTY PART NO. DESCRIPTION
1 CC-370A CARRYING CASE
1 UVS-30 UV-ABSORBING SPECTACLES
Accessories
AC Power Supply Parts List
Assembly Parts List
REPLACEMENT PARTS
LIGHT ASSEMBLY PARTS LIST
DESCRIPTIONPART NO.QTYITEM
FILTER PROTECTOR ASSEMBLY
FP-6001BP
FRONT COVER PLATE WITHOUT FILTER12795511
FRONT COVER GASKET12838512
UV LENS, WITH ADHESIVE12942733
LAMP HOUSING ASSEMBLY13033714
CORD HANDLE ASSEMBLY, (3.5')
1302971
CH
AC POWER SUPPLY PARTS LIST
DESCRIPTIONPART NO.QTY
ITEM
POWER SUPPLY, WITH CONNECTOR, 120V, 8', US CONFIG13034015A
POWER SUPPLY, WITH CONNECTOR, 230V, 8', EU CONFIG13034115B
POWER SUPPLY, WITH CONNECTOR, 240V, 8', AUS/CN CONFIG13034215C
POWER SUPPLY, WITH CONNECTOR, 230V, 8', UK CONFIG
13034315D
POWER SUPPLY, WITH CONNECTOR, 120V, 20', US CONFIG
13034415E
POWER SUPPLY, WITH CONNECTOR, 230V, 20', EU CONFIG1303451
5F
POWER SUPPLY, WITH CONNECTOR, 240V, 20', AUS/CN CONFIG13034615G
POWER SUPPLY, WITH CONNECTOR, 230V, 20', UK CONFIG13034715H
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+- +
FILE NAME & PATH
PROPERTY OF SPECTRONICS CORP; DO NOT DUPLICATE
MATERIAL FINISH SPECTRONICS PART NO.
NC
A-17109
D
PHILIPC 5/24/2017
C:\Engineering\Projects\TRITAN\Ultravision 365\A-17108&17109, UV-365MES&EH\A-17109,
UV-365MES&EH, REPLACEABLE PARTS.idw
UV-365MES
UV-365MES
REPLACEABLE PARTS
BP 1 2 3
4
CH
5A 5B 5C 5D 5E 5F 5G 5H
9
8A
8B
8C
8D
7
6A
6B
6C
6D
BATTERY POWER PARTS LIST
ITEM QTY PART NO. DESCRIPTION
6A 1BP-30 BATTERY AND CHARGING SET, 120V, US CONFIG
6B 1 BP-30/F BATTERY AND CHARGING SET, 230V, EU CONFIG
6C 1 BP-30/FA BATTERY AND CHARGING SET, 240V, AUS/CN CONFIG
6D 1 BP-30/FB BATTERY AND CHARGING SET, 230V, UK CONFIG
7 1 126834 BATTERY CHARGER
8A 1126837 AC CORD, 6', 120V, US CONFIG
8B 1126838 AC CORD, 6', 230V, EU CONFIG
8C 1 126840 AC CORD, 6', 240V, AUS/CN CONFIG
8D 1 126839 AC CORD, 6', 230V, UK CONFIG
9 1 130339 12V BATTERY
LIGHT ASSEMBLY PARTS LIST
DESCRIPTIONPART NO.QTYITEM
FILTER PROTECTOR ASSEMBLY
FP-6001BP
FRONT COVER PLATE WITHOUT FILTER12795511
FRONT COVER GASKET12838512
UV LENS, WITH ADHESIVE12942733
LAMP HOUSING ASSEMBLY13033714
CORD HANDLE ASSEMBLY, (3.5')
1302971
CH
AC POWER SUPPLY PARTS LIST
DESCRIPTIONPART NO.QTY
ITEM
POWER SUPPLY, WITH CONNECTOR, 120V, 8', US CONFIG13034015A
POWER SUPPLY, WITH CONNECTOR, 230V, 8', EU CONFIG13034115B
POWER SUPPLY, WITH CONNECTOR, 240V, 8', AUS/CN CONFIG13034215C
POWER SUPPLY, WITH CONNECTOR, 230V, 8', UK CONFIG
13034315D
POWER SUPPLY, WITH CONNECTOR, 120V, 20', US CONFIG
13034415E
POWER SUPPLY, WITH CONNECTOR, 230V, 20', EU CONFIG1303451
5F
POWER SUPPLY, WITH CONNECTOR, 240V, 20', AUS/CN CONFIG13034615G
POWER SUPPLY, WITH CONNECTOR, 230V, 20', UK CONFIG13034715H
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+- +
FILE NAME & PATH
PROPERTY OF SPECTRONICS CORP; DO NOT DUPLICATE
MATERIAL FINISH SPECTRONICS PART NO.
NC
A-17109
D
PHILIPC 5/24/2017
C:\Engineering\Projects\TRITAN\Ultravision 365\A-17108&17109, UV-365MES&EH\A-17109,
UV-365MES&EH, REPLACEABLE PARTS.idw
UV-365MES
UV-365MES
REPLACEABLE PARTS
BP 1 2 3 4
CH
5A 5B 5C 5D 5E 5F 5G 5H
9
8A
8B
8C
8D
7
6A
6B
6C
6D
BATTERY POWER PARTS LIST
ITEM QTY PART NO. DESCRIPTION
6A 1BP-30 BATTERY AND CHARGING SET, 120V, US CONFIG
6B 1 BP-30/F BATTERY AND CHARGING SET, 230V, EU CONFIG
6C 1 BP-30/FA BATTERY AND CHARGING SET, 240V, AUS/CN CONFIG
6D 1 BP-30/FB BATTERY AND CHARGING SET, 230V, UK CONFIG
7 1 126834 BATTERY CHARGER
8A 1126837 AC CORD, 6', 120V, US CONFIG
8B 1126838 AC CORD, 6', 230V, EU CONFIG
8C 1 126840 AC CORD, 6', 240V, AUS/CN CONFIG
8D 1 126839 AC CORD, 6', 230V, UK CONFIG
9 1 130339 12V BATTERY
5
6
7a 7b 7c 7d 7e 7f 7g 7h
Replacement Parts for BP-30

8
Quick Reference: UV-365MEH
8’ AC Power Supply Options
20’ AC Power Supply Options
LAMP COUNTRY VOLTAGE CORD LENGTH PART NUMBER
UV-365MEH US 120 8' 130340
UV-365MEH/F EU 230 8' 130341
UV-365MEH/FA AU 240 8' 130342
UV-365MEH/FB UK 230 8' 130343
LAMP COUNTRY VOLTAGE CORD LENGTH PART NUMBER
UV-365MEH/20 US 120 20' 130344
UV-365MEH/20/F EU 230 20' 130345
UV-365MEH/20/FA AU 240 20' 130346
UV-365MEH/20/FB UK 230 20' 130347

9
7/20 AM17032ML-5
IMPRIMÉ AUX ÉTATS-UNIS
Série uVision™
Lampe d’inspection NDT
à LED UV-A/lumière blanche
N° de réf. UV-365MEH
www.Spectro-UV.com
4 Dubon Ct., Farmingdale, NY 11735
866-230-7305
BATTERIE BP-30 ET KIT DE CHARGE
ENG - 1 FR - 9 ES - 17 DE - 25

1110
UV DANGER
Cette lampe émet des rayons ultraviolets (UV). Évitez toute exposition à ses rayons.
EXCLUSIVEMENT DESTINÉ À UNE UTILISATION PAR DES PROFESSIONNELS
CONSIGNES DE SÉCURITÉ IMPORTANTES (Lire toutes les instructions)
• N’utilisez pas la Série uVision™ Lampe d’inspection NDT à LED UV-A/lumière blanche
(UV-365MEH) avec un cordon endommagé ou si la lampe a été endommagée.
• Ne regardez pas directement le faisceau lumineux. Portez TOUJOURS les lu-
nettes absorbant les UV fournies lors de l’utilisation de la lampe-torche. À utilis-
er dans des conditions de faible éclairage pour optimiser les résultats d’inspection. Plus
l’environnement est sombre, plus le contraste par fluorescence est élevé.
• La uVision™ n’est pas homologuée pour une utilisation dans des atmosphères dangereuses. Ne
tentez pas de l’utiliser dans des zones nécessitant un éclairage a ntidéflagrant.
• Respectez toujours les consignes d’utilisation; tout usage non conforme peut compromettre votre sécurité.
• N’orientez JAMAIS la lampe-torche en direction d’une autre personne. Cet appareil est destiné
aux inspections par fluorescence professionnelles UNIQUEMENT!
• Ne modifiez EN AUCUN CAS le module de la lentille ou la sortie lumineuse. Toute modification
peut altérer les performances et l’intensité de la uVision™ et la rendre non conforme.
FONCTIONNEMENT
• Les lampes d’inspections UV-A de la série uVision™ sont équipées d’un cordon d’alimentation
renforcé.
• La lampe est livrée avec le cordon correctement installé pour le pays de destination.
• Branchez la fiche à une source d’alimentation qui satisfait aux exigences électriques spécifiées
sur l’étiquette.
• La lampe dispose d’un interrupteur à bascule à trois positions (II – UV ; O-arrêt; I – lumière
blanche) sur la poignée.
• Les instructions d‘utilisation et les informations de stockage du bloc-batterie BP-30 figurent sur les
pages suivantes.
• AVERTISSEMENT: Veillez à utiliser des pièces de rechange uVision™. L’utilisation de pièces de
rechange d’un autre fabricant peut affecter les performances des produits et annule la garantie.
Interrupteur à
bascule
DÉMONTAGE DU FILTRE PROTECTEUR POUR LA MAINTENANCE
Le couvercle en caoutchouc externe/porte-filtre peut être enlevé périodiquement pour nettoyer le filtre
en verre Borofloat®. Pour procéder au démontage du protecteur de filtre Borofloat®(FP-600), retirez
d’abord le couvercle en caoutchouc/porte-filtre. Soulevez le couvercle en caoutchouc/porte-filtre vers la
partie avant de la lampe.
Le filtre en verre Borofloat®reste à l’intérieur du protecteur. Pour retirer le filtre en verre Borofloat®,
relevez le bord du couvercle en caoutchouc/porte-filtre et retirez le filtre en verre. Pour remplacer ou
réinsérer le filtre en verre Borofloat®dans le couvercle en caoutchouc/porte-filtre, faites glisser le filtre
en verre Borofloat®dans la rainure du couvercle en caoutchouc/porte-filtre. Appuyez le couvercle en
caoutchouc autour du filtre. Assurez-vous que le filtre repose uniformément.
REMPLACEMENT DES LENTILLES UV
Les lentilles UV-A (UL-110) couvrant les trois LED UV-A doivent être remplacées après un certain
temps. Elles subissent une solarisation (se troublent et jaunissent) suite à des utilisations répétées. Des
instructions détaillées sont jointes avec les lentilles de rechange UV-A (UL-110). Consultez la section
relative aux pièces de rechange et contactez le service clientèle pour plus de détails.
CONDITIONS ENVIRONNEMENTALES
Les lampes de la série uVision™ sont conçues pour être sûres dans les conditions suivantes:
• Usage intérieur/extérieur (totalement protégées de la pénétration de poussières et de jets d’eau
à basse pression);
• Température 5–50°C (50– 122°F);
• Les variations de la tension d’alimentation secteur ne doivent pas dépasser ±10% de la tension
nominale.
GARANTIE LIMITÉE
La politique de garantie pour la lampe uVision™ est fournie sur le certificat de garantie limitée
accompagnant séparément chaque unité. REMARQUE: Pour toute aide, veuillez contacter le service
clientèle de Spectro-UV. Indiquez le modèle, le numéro de série de l’appareil et la date d’achat. Les
informations de sérialisation de l’unité se trouvent (1) sur l’emballage dans lequel l’appareil est expédié,
(2) gravées sur la poignée de l’appareil et (3) marquées au verso de la plaque arrière de l’appareil.

1312
PRINCIPALES CARACTÉRISTIQUES
• Intensité nominale à l’état stationnaire de 7000 µW/cm² à 38cm (15»).
• Grande zone de couverture de 17.8 cm de diamètre à 38cm (15») avec une intensité
UV-A minimale de 1200µW/cm².
• Moins de 11lux (1lm/ft²).
• Lentilles UV-A de longue durée.
• Conception sans dégagement de chaleur et sans ventilateur.
• Lampe d’inspection à LED, lumière blanche.
• Batterie BP-30 (environ 4,5 heures de fonctionnement avant la recharge).
• Indice IP65 : Les lampes uVision sont totalement protégées de la pénétration de
poussières et de jets d’eau à basse pression (de toutes directions). Pour plus de
détails, voir EN 60529 (norme britannique BS EN 60529:1992, norme européenne
IEC 60509:1989).
CARACTÉRISTIQUES TECHNIQUES
Série uVision™
UV-365MEH UV-A (365nm) et lumière blanche
Hauteur 19,1 cm (7,5")
Longueur 10,8cm (4,25")
Largeur 9,5cm (3,75")
Poids 1.946g (4,29 lb) avec alimentation;
880g (1,94lb) sans alimentation.
Source lumineuse 3 LED à UV-A, 1 LED à lumière blanche
SPÉCIFICATIONS ÉLECTRIQUES
Entrée: 100– 240VCA, 0,9A, 50 –60Hz
Sortie: 15VCC, 2,4A
SPÉCIFICATIONS DES CORDONS D’ALIMENTATION
NUMÉRO DE RÉFÉRENCE DE LAMPE EXIGENCES DE PUISSANCE*
UV-365MEH 120V / 50–60 Hz
UV-365MEH/F 230V / 50Hz
UV-365MEH/FA 240V / 50Hz
UV-365MEH/FB 230V / 50Hz
*Chaque lampe est équipée d’un cordon de 2,44m (8') et de la fiche appropriée pour le pays de
destination. Il existe un cordon optionnel de 6,1m (20'). Le suffixe «/20» indique les options de cordon
d’alimentation de 6,1m (20').
*Voir la page suivante pour des informations détaillées concernant le cordon d’alimentation.
Caractéristiques techniques d’UV-365MEH
CHARGEMENT ET UTILISATION DU BLOC-BATTERIE BP-30
(UV-365MEH UNIQUEMENT)
Le bloc-batterie BP-30 doit être entièrement chargé avant la première utilisation.
• Vérifiez que les spécifications de tension du chargeur de batterie correspondent à la tension de la
sortie CA.
• Positionnez le connecteur mâle du chargeur intelligent au connecteur femelle du bloc-batterie
(BP-30) et branchez-les. Tournez l’anneau sur le connecteur du chargeur pour serrer le raccord.
• Fixez le cordon d’alimentation CA fourni au chargeur et branchez l’appareil dans une prise secteur
CA à la bonne tension.
• Le témoin de charge est rouge pendant la charge et passe au vert lorsque la batterie est chargée.
Une charge complète dure environ 2heures.
• Une fois la batterie chargée, débranchez tout d’abord le chargeur de la prise secteur. Débranchez
le chargeur du bloc-batterie.
Pour un fonctionnement CA
• Positionnez le connecteur mâle de la lampe au connecteur femelle de l’adaptateur CA et branchez-
les.Tournez l’anneau sur le connecteur de l’adaptateur pour serrer le raccord. Branchez la fiche à la
source d’alimentation CA correspondante.
Pour un fonctionnement CC
• Positionnez le connecteur mâle de la lampe au connecteur femelle du support sur le bloc-batterie
BP-30 chargé.
• La lampe fonctionne environ 4heures avant de s’éteindre. Les UV-365MEH sont conçues pour
éteindre automatiquement les groupes ne fonctionnant pas en conformité avec les normes. Pour
rallumer le groupe suite à une extinction, éteindre et rallumer la lampe à l’aide de l’interrupteur à
bascule. La lumière du témoin est orange lorsque la batterie est chargée et que la lampe fonctionne
de manière conforme à la norme RRES. Lorsque la batterie est presque épuisée, la lumière clignote
en alternance orange et rouge.
PRÉCAUTION ET UTILISATION DES BATTERIES À HYDRURE MÉTALLIQUE DE
NICKEL (NiMH)
• Les batteries NiMH ont une meilleure longévité lorsqu’elles sont chargées et stockées dans une
plage de température comprise entre 10–30°C (50–86 °F), et protégées de la chaleur, de la lumière
du soleil et de l’humidité.
• Chargez toujours les batteries à bloc avant de les stocker pour une longue période (env.30jours)
pour prévenir le vieillissement. Elles doivent être rechargées après stockage, ce qui peut nécessiter
de procéder à un conditionnement (deux ou trois cycles de charge/décharge) pour atteindre la
capacité totale.
• Ne soumettez pas ces batteries à des décharges complètes à répétition qui épuisent complètement
les batteries, car cela réduit considérablement leur durée de vie.
• En général, la tension des batteries NiMH ne flanche jamais avant d’atteindre 10% de charge.
• Les NiMH ne contiennent pas de plomb ou de mercure toxique et leur durée de vie atteint 500
cycles de charge/décharge ou plus, à condition que la batterie ne soit pas surchargée ou fortement
déchargée. Recyclez conformément à la réglementation locale en vigueur sur l’élimination des
déchets.
MESURE DE L’INTENSITÉ DE LA LAMPE
Pour vous assurer que votre lampe de série uVision™ fonctionne à l’intensité de rayonnement UV
nécessaire, elle doit être contrôlée régulièrement. Spectro-UV propose une grande variété de capteurs
et compteurs. L’AccuPRO™ XP-2000 combine les fonctionnalités d’un radiomètre/photomètre pour
lumière UV et visible, et est spécialement conçu pour mesurer le rayonnement UV avec des longueurs
d’ondes de 320–400nm (avec pic à 365nm) et la lumière visible de 460– 675nm (avec pic à 555 nm).
D’autres compteurs appropriés comprennent le kit de radiomètre/photomètre AccuMAX™ XRP-3000,
utilisant des détecteurs à capteurs de doubles longueurs d’ondes UV-A et VIS pour mesurer avec
précision le rayonnement d’une source lumineuse. L’unité de lecture numérique AccuMAX™ XR-1000
avec le capteur UV XS-365 ou l’appareil de lecture numérique DM-365XA est utilisable également pour
la mesure des UV-A. Pour plus d’informations sur ces unités, veuillez contacter le service clientèle de
Spectro-UV. Composez le numéro gratuit 1-866-230-7305.

1514
LIGHT ASSEMBLY PARTS LIST
DESCRIPTIONPART NO.QTYITEM
FILTER PROTECTOR ASSEMBLY
FP-6001BP
FRONT COVER PLATE WITHOUT FILTER12795511
FRONT COVER GASKET12838512
UV LENS, WITH ADHESIVE12942733
LAMP HOUSING ASSEMBLY13033714
CORD HANDLE ASSEMBLY, (3.5')
1302971
CH
AC POWER SUPPLY PARTS LIST
DESCRIPTIONPART NO.QTY
ITEM
POWER SUPPLY, WITH CONNECTOR, 120V, 8', US CONFIG13034015A
POWER SUPPLY, WITH CONNECTOR, 230V, 8', EU CONFIG13034115B
POWER SUPPLY, WITH CONNECTOR, 240V, 8', AUS/CN CONFIG13034215C
POWER SUPPLY, WITH CONNECTOR, 230V, 8', UK CONFIG
13034315D
POWER SUPPLY, WITH CONNECTOR, 120V, 20', US CONFIG
13034415E
POWER SUPPLY, WITH CONNECTOR, 230V, 20', EU CONFIG1303451
5F
POWER SUPPLY, WITH CONNECTOR, 240V, 20', AUS/CN CONFIG13034615G
POWER SUPPLY, WITH CONNECTOR, 230V, 20', UK CONFIG13034715H
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+- +
FILE NAME & PATH
PROPERTY OF SPECTRONICS CORP; DO NOT DUPLICATE
MATERIAL FINISH SPECTRONICS PART NO.
NC
A-17109
D
PHILIPC 5/24/2017
C:\Engineering\Projects\TRITAN\Ultravision 365\A-17108&17109, UV-365MES&EH\A-17109,
UV-365MES&EH, REPLACEABLE PARTS.idw
UV-365MES
UV-365MES
REPLACEABLE PARTS
BP 1 2 3
4
CH
5A 5B 5C 5D 5E 5F 5G 5H
9
8A
8B
8C
8D
7
6A
6B
6C
6D
BATTERY POWER PARTS LIST
ITEM QTY PART NO. DESCRIPTION
6A 1BP-30 BATTERY AND CHARGING SET, 120V, US CONFIG
6B 1 BP-30/F BATTERY AND CHARGING SET, 230V, EU CONFIG
6C 1 BP-30/FA BATTERY AND CHARGING SET, 240V, AUS/CN CONFIG
6D 1 BP-30/FB BATTERY AND CHARGING SET, 230V, UK CONFIG
7 1 126834 BATTERY CHARGER
8A 1126837 AC CORD, 6', 120V, US CONFIG
8B 1126838 AC CORD, 6', 230V, EU CONFIG
8C 1 126840 AC CORD, 6', 240V, AUS/CN CONFIG
8D 1 126839 AC CORD, 6', 230V, UK CONFIG
9 1 130339 12V BATTERY
BATTERY POWER PARTS LIST
DESCRIPTIONPART NO.QTY
ITEM
BATTERY AND CHARGING SET, 120V,
US CONFIG
BP-301
7a
BATTERY AND CHARGING SET, 230V, E
U CONFIG
BP-30/F
1
7b
BATTERY AND CHARGING SET, 240V, A
US/CN CONFIG
BP-30/FA1
7c
BATTERY AND CHARGING SET, 230V,
UK CONFIG
BP-30/FB1
7d
BATTERY CHARGER1268341
8
AC CORD, 8', 120V, US CONFIG1268371
9a
AC CORD, 8', 230V, EU CONFIG
1268381
9b
AC CORD, 8', 240V, AUS/CN CONFIG
1268401
9c
AC CORD, 8', 230V, UK CONFIG1268391
9d
12V BATTERY130339110
1
1
2
2
3
3
4
4
A A
B B
C C
D D
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+- +
FILE NAME & PATH
PROPERTY OF SPECTRONICS CORP; DO NOT DUPLICATE
MATERIAL FINISH SPECTRONICS PART NO.
NC
A-17112
C
PHILIP C 5/26/2017
C:\Engineering\Projects\TRITAN\Ultravision 365\A-17###, UV-365MSBLC ASSEMBLY\A-17112,
UV-365MSBLC, ASSEMBLY, MANUAL.idw
UV-365MSBLC
UV-365MSBLC
MANUAL
7a
7b
7c
7d
9a
9b
9c
9d
LIGHT ASSEMBLY
ITEM QTY PART NO. DESCRIPTION
BP 1 FP-600 FILTER PROTECTOR ASSEMBLY
1 1 128196 FRONT COVER PLATE FILTER ASSEMBLY
2 1 128385 FRONT COVER GASKET
3 3 129427 UV LED LENSES
41130336 LAMP HOUSING ASSEMBLY
51 130297 CORD, HANDLE ASSEMBLY (3.5')
6a 1 130290 POWER SUPPLY, 8', 120V, US CONFIG
6b 1 130291 POWER SUPPLY, 8', 230V, EU CONFIG
6c 1130292 POWER SUPPLY, 8', 240V, AUS/CN CONFIG
6d 1130293 POWER SUPPLY, 8', 230V, UK CONFIG
6e 1 130294 POWER SUPPLY, 20', 120V, US CONFIG
6f 1 130295 POWER SUPPLY, 20', 230V, EU CONFIG
6g 1 130322 POWER SUPPLY, 20', 240V, AUS/CN CONFIG
6h 1130323 POWER SUPPLY, 20', 240V, UK CONFIG
8
1 2 3 4
5
6a 6b 6c 6d 6e 6f 6g 6h
BP
10
OBJ. QTÉ PIÈCE Nº DESCRIPTION
8a 1 BP-30 BATTERIE PACK, 120 V US
8b 1 BP-30/F BATTERIE PACK, 230 V EU
8c 1 BP-30/FA BATTERIE PACK, 220-240 V AUS/CN
8d 1 BP-30/FB BATTERIE PACK, 230 V, UK
9a 1 BR-150A SMART CHARGER POUR BP-30, 120V, US
9b 1 BR-150A/F SMART CHARGER POUR BP-30, 230V, EU
9c 1 BR-150A/FA SMART CHARGER POUR BP-30, 220-240V, AUS/CN
9d 1 BR-150A/FB SMART CHARGER POUR BP-30, 230V, UK
Pièces de rechange
9a
8a
1 2 3 4
BP-30
BR-150A
9b
8b
9c
8c
9d
8d
OBJ. QTÉ PIÈCE Nº DESCRIPTION
1 1 FP-600 PROTECTEUR FILTRE BOROFLOAT
2 1 127955 PLAQUE AVANT / FILTRE
3 1 128385 JOINT CACHE AVANT
4 3 UL-110 LENTILLE UV-A
5 1 130337 BOÎTIER LAMPE
6 1 130297 ENSEMBLE POIGNÉE DE CORDON, (3.5’)
OBJ. QTÉ PIÈCE Nº DESCRIPTION
7a 1 130340 ALIMENTATION, 2,44m (8'), 120 V, US
7b 1 130341 ALIMENTATION, 2,44m (8'), 230 V, EU
7c 1 130342 ALIMENTATION, 2,44m (8 '), 240V, AUS/CN
7d 1 130343 ALIMENTATION, 2,44m (8'), 230 V, UK
7e 1 130344 ALIMENTATION, 6,1m (20'), 120 V, US
7f 1 130345 ALIMENTATION, 6,1m (20'), 230 V, EU
7g 1 130346 ALIMENTATION, 6,1m (20'), 240 V, AUS/CN
7h 1 130347 ALIMENTATION, 6,1m (20'), 230 V, UK
QTÉ PIÈCE Nº DESCRIPTION
1 CC-370A MALLETTE DE TRANSPORT
1 UVS-30 LUNETTES ABSORBANT LES UV
Accessories
Pièces de rechange
LIGHT ASSEMBLY PARTS LIST
DESCRIPTIONPART NO.QTYITEM
FILTER PROTECTOR ASSEMBLY
FP-6001BP
FRONT COVER PLATE WITHOUT FILTER12795511
FRONT COVER GASKET12838512
UV LENS, WITH ADHESIVE12942733
LAMP HOUSING ASSEMBLY13033714
CORD HANDLE ASSEMBLY, (3.5')
1302971
CH
AC POWER SUPPLY PARTS LIST
DESCRIPTIONPART NO.QTY
ITEM
POWER SUPPLY, WITH CONNECTOR, 120V, 8', US CONFIG13034015A
POWER SUPPLY, WITH CONNECTOR, 230V, 8', EU CONFIG13034115B
POWER SUPPLY, WITH CONNECTOR, 240V, 8', AUS/CN CONFIG13034215C
POWER SUPPLY, WITH CONNECTOR, 230V, 8', UK CONFIG
13034315D
POWER SUPPLY, WITH CONNECTOR, 120V, 20', US CONFIG
13034415E
POWER SUPPLY, WITH CONNECTOR, 230V, 20', EU CONFIG1303451
5F
POWER SUPPLY, WITH CONNECTOR, 240V, 20', AUS/CN CONFIG13034615G
POWER SUPPLY, WITH CONNECTOR, 230V, 20', UK CONFIG13034715H
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+- +
FILE NAME & PATH
PROPERTY OF SPECTRONICS CORP; DO NOT DUPLICATE
MATERIAL FINISH SPECTRONICS PART NO.
NC
A-17109
D
PHILIPC 5/24/2017
C:\Engineering\Projects\TRITAN\Ultravision 365\A-17108&17109, UV-365MES&EH\A-17109,
UV-365MES&EH, REPLACEABLE PARTS.idw
UV-365MES
UV-365MES
REPLACEABLE PARTS
BP 1 2 3
4
CH
5A 5B 5C 5D 5E 5F 5G 5H
9
8A
8B
8C
8D
7
6A
6B
6C
6D
BATTERY POWER PARTS LIST
ITEM QTY PART NO. DESCRIPTION
6A 1BP-30 BATTERY AND CHARGING SET, 120V, US CONFIG
6B 1 BP-30/F BATTERY AND CHARGING SET, 230V, EU CONFIG
6C 1 BP-30/FA BATTERY AND CHARGING SET, 240V, AUS/CN CONFIG
6D 1 BP-30/FB BATTERY AND CHARGING SET, 230V, UK CONFIG
7 1 126834 BATTERY CHARGER
8A 1126837 AC CORD, 6', 120V, US CONFIG
8B 1126838 AC CORD, 6', 230V, EU CONFIG
8C 1 126840 AC CORD, 6', 240V, AUS/CN CONFIG
8D 1 126839 AC CORD, 6', 230V, UK CONFIG
9 1 130339 12V BATTERY
LIGHT ASSEMBLY PARTS LIST
DESCRIPTIONPART NO.QTYITEM
FILTER PROTECTOR ASSEMBLY
FP-6001BP
FRONT COVER PLATE WITHOUT FILTER12795511
FRONT COVER GASKET12838512
UV LENS, WITH ADHESIVE12942733
LAMP HOUSING ASSEMBLY13033714
CORD HANDLE ASSEMBLY, (3.5')
1302971
CH
AC POWER SUPPLY PARTS LIST
DESCRIPTIONPART NO.QTY
ITEM
POWER SUPPLY, WITH CONNECTOR, 120V, 8', US CONFIG13034015A
POWER SUPPLY, WITH CONNECTOR, 230V, 8', EU CONFIG13034115B
POWER SUPPLY, WITH CONNECTOR, 240V, 8', AUS/CN CONFIG13034215C
POWER SUPPLY, WITH CONNECTOR, 230V, 8', UK CONFIG
13034315D
POWER SUPPLY, WITH CONNECTOR, 120V, 20', US CONFIG
13034415E
POWER SUPPLY, WITH CONNECTOR, 230V, 20', EU CONFIG1303451
5F
POWER SUPPLY, WITH CONNECTOR, 240V, 20', AUS/CN CONFIG13034615G
POWER SUPPLY, WITH CONNECTOR, 230V, 20', UK CONFIG13034715H
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+- +
FILE NAME & PATH
PROPERTY OF SPECTRONICS CORP; DO NOT DUPLICATE
MATERIAL FINISH SPECTRONICS PART NO.
NC
A-17109
D
PHILIPC 5/24/2017
C:\Engineering\Projects\TRITAN\Ultravision 365\A-17108&17109, UV-365MES&EH\A-17109,
UV-365MES&EH, REPLACEABLE PARTS.idw
UV-365MES
UV-365MES
REPLACEABLE PARTS
BP 1 2 3 4
CH
5A 5B 5C 5D 5E 5F 5G 5H
9
8A
8B
8C
8D
7
6A
6B
6C
6D
BATTERY POWER PARTS LIST
ITEM QTY PART NO. DESCRIPTION
6A 1BP-30 BATTERY AND CHARGING SET, 120V, US CONFIG
6B 1 BP-30/F BATTERY AND CHARGING SET, 230V, EU CONFIG
6C 1 BP-30/FA BATTERY AND CHARGING SET, 240V, AUS/CN CONFIG
6D 1 BP-30/FB BATTERY AND CHARGING SET, 230V, UK CONFIG
7 1 126834 BATTERY CHARGER
8A 1126837 AC CORD, 6', 120V, US CONFIG
8B 1126838 AC CORD, 6', 230V, EU CONFIG
8C 1 126840 AC CORD, 6', 240V, AUS/CN CONFIG
8D 1 126839 AC CORD, 6', 230V, UK CONFIG
9 1 130339 12V BATTERY
5
6
7a 7b 7c 7d 7e 7f 7g 7h
VUE ÉCLATÉE DE L’UV-365MEH
ET PIÈCES DE RECHANGE

16
Quick Reference: UV-365MEH
INFORMATIONS CONCERNANT LE CORDON D’ALIMENTATION UV-365MEH
LAMPE PAYS TENSION LONGUEUR DU
CORDON
NUMÉRO DE
PIÈCE
UV-365MEH US 120 2,44m (8') 130340
UV-365MEH/F UE 230 2,44m (8') 130341
UV-365MEH/FA AU 240 2,44m (8') 130342
UV-365MEH/FB UK 230 2,44m (8') 130343
LAMPE PAYS TENSION LONGUEUR DU
CORDON
NUMÉRO DE
PIÈCE
UV-365MEH/20 US 120 6,1m (20') 130344
UV-365MEH/20/F UE 230 6,1m (20') 130345
UV-365MEH/20/FA AU 240 6,1m (20') 130346
UV-365MEH/20/FB UK 230 6,1m (20') 130347

17
7/20 AM17032ML-5
IMPRESO EN EE. UU.
Serie uVision™
Lámpara LED de UV-A/luz blanca para
inspección no destructiva (NDT)
N.° de parte UV-365MEH
www.Spectro-UV.com
4 Dubon Ct., Farmingdale, NY 11735
866-230-7305
BATERÍA BP-30 Y JUEGO DE CARGA
ENG - 1 FR - 9 ES - 17 DE - 25

1918
DESENSAMBLAJE DEL PROTECTOR DEL FILTRO PARA MANTENIMIENTO
El soporte de goma exterior de la cubierta/del filtro se puede quitar de forma regular para limpiar el filtro
de vidrio Borofloat®. Para desarmar el protector del filtro Borofloat®(FP-600), primero quite el soporte
de goma delantero de la cubierta/el filtro. Jale el soporte de goma de la cubierta/del filtro hacia la parte
delantera de la lámpara.
El filtro de vidrio Borofloat®permanecerá dentro del protector. Para quitar el filtro Borofloat®de vidrio,
jale alrededor del borde del soporte de goma de la cubierta/el filtro y estire el filtro hacia afuera. Para
reemplazar o volver a insertar el filtro de vidrio Borofloat®en el soporte de goma de la cubierta/el
filtro, deslice el filtro dentro del canal del soporte. Manipule la cubierta de goma alrededor del filtro.
Asegúrese de que el filtro de vidrio se asiente de manera uniforme.
REEMPLAZO DE LOS LENTES UV
Los lentes UV-A (UL-110) que cubren los tres LED UV-A se deben reemplazar con el tiempo. Se
solarizarán (se verá borroso y se pondrán amarillos) con el uso recurrente. Viene un conjunto de
instrucciones detalladas con los lentes UV-A de reemplazo (UL-110). Consulte la sección Piezas de
reemplazo y póngase en contacto con Servicio al cliente para obtener más detalles
CONDICIONES AMBIENTALES
Las lámparas de la serie uVision™ están diseñadas para ser seguras bajo las siguientes condiciones:
• Uso en interiores/exteriores (protegidas contra todo acceso de polvo y de chorros de agua de baja
presión);
• Temperatura de 5– 50°C (50–122°F);
• Las fluctuaciones de voltaje en el suministro de la red no exceden ±10% del voltaje nominal;
GARANTÍA LIMITADA
La póliza de garantía para la lámpara uVision™ se proporciona en el Certificado de garantía limitada
que se incluye suelto con cada unidad. NOTA: Para obtener asistencia de cualquier tipo, póngase en
contacto con el Departamento de Servicio al Cliente de Spectro-UV. Proporcione el modelo, el número
de serie de la unidad y la fecha de compra. La información de serialización de la unidad se ubica (1) en
el paquete donde se envía la unidad, (2) grabado en el mango de la unidad y (3) etiquetado al reverso
de la placa trasera de la unidad.
PELIGRO
Este producto emite radiación ultravioleta. Evite estar expuesto a ella.
PARA USO PROFESIONAL SOLAMENTE
OPERACIÓN
• Las lámparas UV-A de inspección de la serie uVision™ están equipadas con un cable de
alimentación de uso pesado.
• La lámpara se envía con el cable correcto instalado para el país de destino.
• Conecte el enchufe a una fuente de energía que cumpla con los requisitos de electricidad que se
especifican en la etiqueta.
• La lámpara tiene un interruptor basculante de energía de tres posiciones (II - UV; O - apagado;
I - luz blanca) en el mango.
• Las instrucciones operativas y la información de almacenamiento del paquete de baterías BP-30
se encuentran en las siguientes páginas.
• ADVERTENCIA: Asegúrese de usar piezas de reemplazo uVision™ originales. Si usa partes de
reemplazo de otro fabricante, podría afectar el desempeño del producto y anulará la garantía.
Interruptor
basculante
INSTRUCCIONES DE SEGURIDAD IMPORTANTES (Lea todas las instrucciones):
• No use la Serie uVision™ Lámpara LED de UV-A/luz blanca para inspección no destructiva
(NDT) (UV-365MEH) si está dañada o si tiene el cable dañado o si está dañada físicamente.
• No vea la luz directamente. Use SIEMPRE los lentes protectores que absorben los rayos UV
cuando utilice la lámpara. Utilícela con poca iluminación de ambiente para lograr los mejores
resultados de inspección. Entre más oscuro sea el lugar, mayor será el brillo fluorescente.
• La uVision™ no está aprobada para utilizarse en atmósferas peligrosas. No intente usarla en
áreas que requieran iluminación a prueba de explosiones.
• Nunca utilice este equipo de alguna manera que no se especifique en estas instrucciones porque
puede poner en peligro su seguridad.
• NUNCA apunte la lámpara en dirección a otro ser humano. ¡SOLO se debe utilizar para inspec-
ciones fluorescentes profesionales!
• NO intente modificar el ensamblaje de los lentes o la salida de la luz. Si lo hace, puede alterar el
desempeño o la intensidad de la uVision™ y no cumplirá con los requisitos.

2120
CARACTERÍSTICAS CLAVE
• Intensidad nominal de estado constante de 7,000µW/cm² en 38cm (15”).
• Gran área de cobertura de 17.8 cm (UV-365MEH) de diámetro en 38cm (15”) con una intensidad
mínima de UV-A de 1,200µW/cm².
• Menos de 11lux (1lm/ft2).
• Lentes UV-A de larga duración.
• Diseño de funcionamiento en frío y sin ventilador.
• Luz LED blanca para inspección.
• Batería BP-30 y juego de carga.
• Clasificación IP65: Las lámparas de la serie uVision están protegidas contra todo acceso de
polvo y de chorros de agua de baja presión (desde cualquier dirección). Para obtener más
detalles, consulte la norma EN 60529 (norma británica BS EN 60529:1992, norma europea
IEC60509:1989).
ESPECIFICACIONES TÉCNICAS
Serie uVision™
UV-365MEH UV-A (365 nm) y luz blanca
Altura 19.1 cm (7.5")
Longitud 10.8cm (4.25")
Ancho 9.5cm (3.75")
Peso 1.94 kg (4.29lb) con suministro de energía;
880g (1.94 lb) sin suministro de energía.
Fuente de luz 3 LED UV-A, 1 LED de luz blanca
ESPECIFICACIONES ELÉCTRICAS
Entrada: 100–240V CA, 0.9A, 50 – 60Hz
Salida: 15V CD, 2.4A
ESPECIFICACIONES DEL CABLE DE ALIMENTACIÓN
NÚMERO DE PARTE DE LA LÁMPARA REQUISITOS DE ENERGÍA*
UV-365MEH 120V / 50 –60Hz
UV-365MEH/F 230V / 50Hz
UV-365MEH/FA 240V / 50Hz
UV-365MEH/FB 230V / 50Hz
*Cada lámpara está equipada con un cable de 2.44m (8') y el enchufe adecuado para el país de
destino. Hay un cable de 6.1m (20 ') disponible. El sufijo “/20” indica opciones de cable de alimentación
de 6.1m (20').
*Consulte la siguiente página para obtener información detallada del cable de alimentación.
Detalles técnicos de la UV-365MEH
CARGA Y USO DEL PAQUETE DE BATERÍAS BP-30 (SOLO UV-365MEH)
El paquete de baterías BP-30 se debe cargar por completo antes de usarse por primera vez.
• Revise si las características de voltaje del cargador de la batería coinciden con el voltaje del
tomacorriente de CA.
• Alinee el conector macho del cargador inteligente con el conector hembra del paquete de baterías
(BP-30) y conéctelos. Gire el anillo del conector del cargador para lograr una conexión ajustada.
• Conecte el cable de CA que se suministra con el cargador y conecte la unidad en un tomacorriente
de CA debidamente regulado.
• La luz indicadora del cargador encenderá en Rojo mientras se está cargando y en Verde cuando ya
esté cargada. Tardará aproximadamente 2horas en cargarse por completo.
• Después de cargar la batería, desconecte el cargador del tomacorriente primero. Desconecte el
cargador del paquete de baterías.
Para su operación con CA
• Alinee el conector macho de la lámpara con el conector hembra del adaptador de CA y conéctelos.
Gire el anillo del conector del adaptador para lograr una conexión ajustada. Conecte el enchufe a la
fuente de energía de CA correspondiente.
Para su operación con CD
• Alinee el conector macho de la lámpara con el conector hembra del receptáculo en el paquete de
baterías BP-30 totalmente cargadas.
• La lámpara funcionará aproximadamente 4horas antes de apagarse.La UV-365MEH están diseñadas
para apagarse de forma automática si la unidad funciona fuera de las normas de cumplimiento. Para
encender de nuevo la unidad después de haberse apagado, apáguela y préndala con el interruptor
basculante de tres posiciones. La luz del indicador de la batería prenderá en color naranja cuando la
batería esté cargada y la lámpara esté funcionando dentro del cumplimiento con las RRES. Cuando
la batería esté casi agotada, la luz parpadeará entre rojo y naranja.
CUIDADO Y USO DE BATERÍAS DE HIDRURO DE NÍQUEL-METAL (NiMH)
• Estos paquetes de baterías duran más cuando se cargan y se guardan en un rango de temperatura
de 10–30 °C (50 –86°F) lejos del calor, la luz del sol y la humedad.
• Cargue siempre las baterías hasta su máxima capacidad antes de guardarlas por mucho tiempo
(aproximadamente 30 días) para retrasar su proceso de envejecimiento. Después de guardarse se
deben cargar, para esto se necesitará acondicionar a su capacidad total (dos o tres ciclos de carga
y descarga).
• No deje que estas baterías se descarguen por completo de forma regular, ya que esto acortará su
vida en gran medida.
• Por lo general, las baterías de NiMH no tienen caída de voltaje hasta el último 10% de carga.
• Las baterías de NiMH no contienen plomo o mercurio tóxico y tienen una expectativa de vida de
500 cargas/descargas o más, siempre y cuando la batería no esté sobrecargada o totalmente
descargada. Recicle de acuerdo con las leyes de disposición locales.
MEDICIÓN DE INTENSIDAD DE LA LÁMPARA
Debe revisar la lámpara de la serie uVision™ de forma regular para asegurarse de que está
funcionando a la intensidad UV requerida. Spectro-UV ofrece una variedad de sensores y medidores.
El AccuPRO™ XP-2000 combina la funcionalidad de un radiómetro/fotómetro de luz UV y visible, y
está diseñado especialmente para medir la irradiación UV con longitudes de onda de 320 – 400nm
(con pico a 365nm) y luz visible de 460–675nm (con pico a 555nm). Otros medidores adecuados
incluyen el kit de radiómetro/fotómetro AccuMAX™ XRP-3000 que usa detectores de sensores UV-A
y VIS de longitud de onda dual para medir la irradiación de una fuente de luz forma precisa. También
se pueden usar la unidad de lectura digital AccuMAX™ XR-1000 con el sensor XS-365 UV o la unidad
de lectura digital DM-365XA para la medición de UV-A. Para obtener más información sobre estas
unidades, póngase en contacto con el Departamento de Servicio al Cliente de Spectro-UV. Llame sin
costo al 1-866-230-7305.

2322
LIGHT ASSEMBLY PARTS LIST
DESCRIPTIONPART NO.QTYITEM
FILTER PROTECTOR ASSEMBLY
FP-6001BP
FRONT COVER PLATE WITHOUT FILTER12795511
FRONT COVER GASKET12838512
UV LENS, WITH ADHESIVE12942733
LAMP HOUSING ASSEMBLY13033714
CORD HANDLE ASSEMBLY, (3.5')
1302971
CH
AC POWER SUPPLY PARTS LIST
DESCRIPTIONPART NO.QTY
ITEM
POWER SUPPLY, WITH CONNECTOR, 120V, 8', US CONFIG13034015A
POWER SUPPLY, WITH CONNECTOR, 230V, 8', EU CONFIG13034115B
POWER SUPPLY, WITH CONNECTOR, 240V, 8', AUS/CN CONFIG13034215C
POWER SUPPLY, WITH CONNECTOR, 230V, 8', UK CONFIG
13034315D
POWER SUPPLY, WITH CONNECTOR, 120V, 20', US CONFIG
13034415E
POWER SUPPLY, WITH CONNECTOR, 230V, 20', EU CONFIG1303451
5F
POWER SUPPLY, WITH CONNECTOR, 240V, 20', AUS/CN CONFIG13034615G
POWER SUPPLY, WITH CONNECTOR, 230V, 20', UK CONFIG13034715H
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+- +
FILE NAME & PATH
PROPERTY OF SPECTRONICS CORP; DO NOT DUPLICATE
MATERIAL FINISH SPECTRONICS PART NO.
NC
A-17109
D
PHILIPC 5/24/2017
C:\Engineering\Projects\TRITAN\Ultravision 365\A-17108&17109, UV-365MES&EH\A-17109,
UV-365MES&EH, REPLACEABLE PARTS.idw
UV-365MES
UV-365MES
REPLACEABLE PARTS
BP 1 2 3
4
CH
5A 5B 5C 5D 5E 5F 5G 5H
9
8A
8B
8C
8D
7
6A
6B
6C
6D
BATTERY POWER PARTS LIST
ITEM QTY PART NO. DESCRIPTION
6A 1BP-30 BATTERY AND CHARGING SET, 120V, US CONFIG
6B 1 BP-30/F BATTERY AND CHARGING SET, 230V, EU CONFIG
6C 1 BP-30/FA BATTERY AND CHARGING SET, 240V, AUS/CN CONFIG
6D 1 BP-30/FB BATTERY AND CHARGING SET, 230V, UK CONFIG
7 1 126834 BATTERY CHARGER
8A 1126837 AC CORD, 6', 120V, US CONFIG
8B 1126838 AC CORD, 6', 230V, EU CONFIG
8C 1 126840 AC CORD, 6', 240V, AUS/CN CONFIG
8D 1 126839 AC CORD, 6', 230V, UK CONFIG
9 1 130339 12V BATTERY
BATTERY POWER PARTS LIST
DESCRIPTIONPART NO.QTY
ITEM
BATTERY AND CHARGING SET, 120V, U
S CONFIG
BP-301
7a
BATTERY AND CHARGING SET, 230V, E
U CONFIG
BP-30/F
1
7b
BATTERY AND CHARGING SET, 240V, A
US/CN CONFIG
BP-30/FA1
7c
BATTERY AND CHARGING SET, 230V, U
K CONFIG
BP-30/FB1
7d
BATTERY CHARGER1268341
8
AC CORD, 8', 120V, US CONFIG1268371
9a
AC CORD, 8', 230V, EU CONFIG
1268381
9b
AC CORD, 8', 240V, AUS/CN CONFIG
1268401
9c
AC CORD, 8', 230V, UK CONFIG1268391
9d
12V BATTERY1303391
10
1
1
2
2
3
3
4
4
A A
B B
C C
D D
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+- +
FILE NAME & PATH
PROPERTY OF SPECTRONICS CORP; DO NOT DUPLICATE
MATERIAL FINISH SPECTRONICS PART NO.
NC
A-17112
C
PHILIP C 5/26/2017
C:\Engineering\Projects\TRITAN\Ultravision 365\A-17###, UV-365MSBLC ASSEMBLY\A-17112,
UV-365MSBLC, ASSEMBLY, MANUAL.idw
UV-365MSBLC
UV-365MSBLC
MANUAL
7a
7b
7c
7d
9a
9b
9c
9d
LIGHT ASSEMBLY
ITEM QTY PART NO. DESCRIPTION
BP 1 FP-600 FILTER PROTECTOR ASSEMBLY
1 1 128196 FRONT COVER PLATE FILTER ASSEMBLY
2 1 128385 FRONT COVER GASKET
3 3 129427 UV LED LENSES
41130336 LAMP HOUSING ASSEMBLY
51 130297 CORD, HANDLE ASSEMBLY (3.5')
6a 1 130290 POWER SUPPLY, 8', 120V, US CONFIG
6b 1 130291 POWER SUPPLY, 8', 230V, EU CONFIG
6c 1130292 POWER SUPPLY, 8', 240V, AUS/CN CONFIG
6d 1130293 POWER SUPPLY, 8', 230V, UK CONFIG
6e 1 130294 POWER SUPPLY, 20', 120V, US CONFIG
6f 1 130295 POWER SUPPLY, 20', 230V, EU CONFIG
6g 1 130322 POWER SUPPLY, 20', 240V, AUS/CN CONFIG
6h 1130323 POWER SUPPLY, 20', 240V, UK CONFIG
8
1 2 3 4
5
6a 6b 6c 6d 6e 6f 6g 6h
BP
10
ARTÍCULO CANTIDAD NO. DE PARTE DESCRIPCIÓN
8a 1 BP-30 BATERÍA Y JUEGO DE CARGA, 120V, ESTADOS UNIDOS
8b 1 BP-30/F BATERÍA Y JUEGO DE CARGA, 230V, UNIÓN EUROPEA
8c 1 BP-30/FA BATERÍA Y JUEGO DE CARGA, 220-240V, AUS/CN
8d 1 BP-30/FB BATERÍA Y JUEGO DE CARGA, 230V, REINO UNIDO
9a 1 BR-150A SMART CHARGER PARA BP-30, 120V, US
9b 1 BR-150A/F SMART CHARGER PARA BP-30, 230V, EU
9c 1 BR-150A/FA SMART CHARGER PARA BP-30, 220-240V, AUS/CN
9d 1 BR-150A/FB SMART CHARGER PARA BP-30, 230V, UK
9a
8a
1 2 3 4
BP-30
BR-150A
9b
8b
9c
8c
9d
8d
ARTÍCULO CANTIDAD NO. DE PARTE DESCRIPCIÓN
1 1 FP-600 PROTECTOR DEL FILTRO BOROFLOAT
2 1 127955 PLACA DELANTERA DE LA CUBIERTA/ENSAMBLAJE DEL FILTRO
3 1 128385 EMPAQUE DE LA CUBIERTA DELANTERA
4 3 UL-110 LENTES UV-A
5 1 130337 ENSAMBLAJE DE LA ESTRUCTURA DE LA LÁMPARA
6 1 130297 ENSAMBLAJE DEL CABLE/DEL MANGO (1.1m/3.5')
ARTÍCULO CANTIDAD NO. DE PARTE DESCRIPCIÓN
7a 1 130340 SUMINISTRO DE ALIMENTACIÓN, 2.44m (8 '), 120 V, E.E. U.U.
7b 1 130341 SUMINISTRO DE ALIMENTACIÓN, 2.44m (8 '), 230 V, UNIÓN EUROPEA
7c 1 130342 SUMINISTRO DE ALIMENTACIÓN, 2.44m (8'), 240V, AUS/CN
7d 1 130343 SUMINISTRO DE ALIMENTACIÓN, 2.44m (8 '), 230 V, REINO UNIDO
7e 1 130344 SUMINISTRO DE ALIMENTACIÓN, 6.1m (20 '), 120 V, E.E. U.U.
7f 1 130345 SUMINISTRO DE ALIMENTACIÓN, 6.1 m (20'), 230 V, UNIÓN EUROPEA
7g 1 130346 SUMINISTRO DE ALIMENTACIÓN, 6.1m (20 '), 240 V, AUS/CN
7h 1 130347 SUMINISTRO DE ALIMENTACIÓN, 6.1m (20 '), 230 V, REINO UNIDO
CANTIDAD NO. DE PARTE DESCRIPCIÓN
1 CC-370A MALETÍN
1 UVS-30 LENTES QUE ABSORBEN LOS RAYOS UV
Accesorios
VISTA AMPLIADA DE LA UV-365MEH
Y PIEZAS DE REEMPLAZO
LIGHT ASSEMBLY PARTS LIST
DESCRIPTIONPART NO.QTYITEM
FILTER PROTECTOR ASSEMBLY
FP-6001BP
FRONT COVER PLATE WITHOUT FILTER12795511
FRONT COVER GASKET12838512
UV LENS, WITH ADHESIVE12942733
LAMP HOUSING ASSEMBLY13033714
CORD HANDLE ASSEMBLY, (3.5')
1302971
CH
AC POWER SUPPLY PARTS LIST
DESCRIPTIONPART NO.QTY
ITEM
POWER SUPPLY, WITH CONNECTOR, 120V, 8', US CONFIG13034015A
POWER SUPPLY, WITH CONNECTOR, 230V, 8', EU CONFIG13034115B
POWER SUPPLY, WITH CONNECTOR, 240V, 8', AUS/CN CONFIG13034215C
POWER SUPPLY, WITH CONNECTOR, 230V, 8', UK CONFIG
13034315D
POWER SUPPLY, WITH CONNECTOR, 120V, 20', US CONFIG
13034415E
POWER SUPPLY, WITH CONNECTOR, 230V, 20', EU CONFIG1303451
5F
POWER SUPPLY, WITH CONNECTOR, 240V, 20', AUS/CN CONFIG13034615G
POWER SUPPLY, WITH CONNECTOR, 230V, 20', UK CONFIG13034715H
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+- +
FILE NAME & PATH
PROPERTY OF SPECTRONICS CORP; DO NOT DUPLICATE
MATERIAL FINISH SPECTRONICS PART NO.
NC
A-17109
D
PHILIPC 5/24/2017
C:\Engineering\Projects\TRITAN\Ultravision 365\A-17108&17109, UV-365MES&EH\A-17109,
UV-365MES&EH, REPLACEABLE PARTS.idw
UV-365MES
UV-365MES
REPLACEABLE PARTS
BP 1 2 3
4
CH
5A 5B 5C 5D 5E 5F 5G 5H
9
8A
8B
8C
8D
7
6A
6B
6C
6D
BATTERY POWER PARTS LIST
ITEM QTY PART NO. DESCRIPTION
6A 1BP-30 BATTERY AND CHARGING SET, 120V, US CONFIG
6B 1 BP-30/F BATTERY AND CHARGING SET, 230V, EU CONFIG
6C 1 BP-30/FA BATTERY AND CHARGING SET, 240V, AUS/CN CONFIG
6D 1 BP-30/FB BATTERY AND CHARGING SET, 230V, UK CONFIG
7 1 126834 BATTERY CHARGER
8A 1126837 AC CORD, 6', 120V, US CONFIG
8B 1126838 AC CORD, 6', 230V, EU CONFIG
8C 1 126840 AC CORD, 6', 240V, AUS/CN CONFIG
8D 1 126839 AC CORD, 6', 230V, UK CONFIG
9 1 130339 12V BATTERY
LIGHT ASSEMBLY PARTS LIST
DESCRIPTIONPART NO.QTYITEM
FILTER PROTECTOR ASSEMBLY
FP-6001BP
FRONT COVER PLATE WITHOUT FILTER12795511
FRONT COVER GASKET12838512
UV LENS, WITH ADHESIVE12942733
LAMP HOUSING ASSEMBLY13033714
CORD HANDLE ASSEMBLY, (3.5')
1302971
CH
AC POWER SUPPLY PARTS LIST
DESCRIPTIONPART NO.QTY
ITEM
POWER SUPPLY, WITH CONNECTOR, 120V, 8', US CONFIG13034015A
POWER SUPPLY, WITH CONNECTOR, 230V, 8', EU CONFIG13034115B
POWER SUPPLY, WITH CONNECTOR, 240V, 8', AUS/CN CONFIG13034215C
POWER SUPPLY, WITH CONNECTOR, 230V, 8', UK CONFIG
13034315D
POWER SUPPLY, WITH CONNECTOR, 120V, 20', US CONFIG
13034415E
POWER SUPPLY, WITH CONNECTOR, 230V, 20', EU CONFIG1303451
5F
POWER SUPPLY, WITH CONNECTOR, 240V, 20', AUS/CN CONFIG13034615G
POWER SUPPLY, WITH CONNECTOR, 230V, 20', UK CONFIG13034715H
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+- +
FILE NAME & PATH
PROPERTY OF SPECTRONICS CORP; DO NOT DUPLICATE
MATERIAL FINISH SPECTRONICS PART NO.
NC
A-17109
D
PHILIPC 5/24/2017
C:\Engineering\Projects\TRITAN\Ultravision 365\A-17108&17109, UV-365MES&EH\A-17109,
UV-365MES&EH, REPLACEABLE PARTS.idw
UV-365MES
UV-365MES
REPLACEABLE PARTS
BP 1 2 3 4
CH
5A 5B 5C 5D 5E 5F 5G 5H
9
8A
8B
8C
8D
7
6A
6B
6C
6D
BATTERY POWER PARTS LIST
ITEM QTY PART NO. DESCRIPTION
6A 1BP-30 BATTERY AND CHARGING SET, 120V, US CONFIG
6B 1 BP-30/F BATTERY AND CHARGING SET, 230V, EU CONFIG
6C 1 BP-30/FA BATTERY AND CHARGING SET, 240V, AUS/CN CONFIG
6D 1 BP-30/FB BATTERY AND CHARGING SET, 230V, UK CONFIG
7 1 126834 BATTERY CHARGER
8A 1126837 AC CORD, 6', 120V, US CONFIG
8B 1126838 AC CORD, 6', 230V, EU CONFIG
8C 1 126840 AC CORD, 6', 240V, AUS/CN CONFIG
8D 1 126839 AC CORD, 6', 230V, UK CONFIG
9 1 130339 12V BATTERY
5
6
7a 7b 7c 7d 7e 7f 7g 7h
Piezas de reemplazo
Piezas de reemplazo

24
INFORMACIÓN DEL CABLE DE ALIMENTACIÓN UV-365MEH
LÁMPARA PAÍS VOLTAJE LONGITUD DEL
CABLE
NÚMERO DE
PARTE
UV-365MEH ESTADOS
UNIDOS 120 2.44m (8') 130340
UV-365MEH/F UNIÓN
EUROPEA 230 2.44m (8') 130341
UV-365MEH/FA AUSTRALIA 240 2.44m (8') 130342
UV-365MEH/FB REINO UNIDO 230 2.44 m (8') 130343
LÁMPARA PAÍS VOLTAJE LONGITUD DEL
CABLE
NÚMERO DE
PARTE
UV-365MEH/20 ESTADOS
UNIDOS 120 6.1m (20') 130344
UV-365MEH/20/F UNIÓN
EUROPEA 230 6.1m (20’) 130345
UV-365MEH/20/FA AUSTRALIA 240 6.1m (20’) 130346
UV-365MEH/20/FB REINO UNIDO 230 6.1 m (20’) 130347

25
7/20 AM17032ML-5
GEDRUCKT IN DEN USA
uVision™-Serie
UV-A/Weißlicht-LED-NDT-Inspektionslampe
Teile-Nr. UV-365MEH
www.Spectro-UV.com
4 Dubon Ct., Farmingdale, NY 11735
866-230-7305
BP-30AKKU UND LADE-SET
ENG - 1 FR - 9 ES - 17 DE - 25

2726
ACHTUNG
Dieses Produkt gibt ultraviolette Strahlung ab. Vermeiden Sie es, sich dieser
auszusetzen.
NUR ZUM EINSATZ BEI ÜBERPRÜFUNGEN DURCH EINEN FACHMANN.
BETRIEB
• Die UV-A-Inspektionslampen der uVision™-Serie sind mit einem verstärkten Stromkabel ausgestattet.
• Die Lampe wird mit dem für das Bestimmungsland richtigen installierten Kabel ausgeliefert.
• Verbinden Sie den Stecker mit einer Stromquelle, die den auf dem Etikett angegebenen elektrischen
Anforderungen entspricht.
• Am Griff der Lampe befindet sich ein Kippschalter mit drei Stellungen (II – UV; O – Aus;
I – Weißlicht).
• Bedienungsanleitungen und Aufbewahrungshinweise für den Akku BP-30 befinden sich auf den
nächsten Seiten.
• WARNUNG: Achten Sie auf die Verwendung von uVision™-Originalersatzteilen. Die Verwendung
von Ersatzteilen anderer Hersteller könnte die Leistung des Produkts beeinträchtigen und führt zum
Erlöschen der Garantie.
Kippschalter
DEMONTAGE DES FILTERSCHUTZES ZUR WARTUNG
Die äußere Gummiabdeckung/Filterhalterung kann in regelmäßigen Abständen abgenommen werden,
um den Borofloat®-Glasfilter zu reinigen. Um den Borofloat®-Filterschutz (FP-600) zu demontieren,
nehmen Sie zunächst die Front-Gummiabdeckung/Filterhalterung ab.Streifen Sie die Gummiabdeckung/
Filterhalterung zur Vorderseite der Lampe hin ab.
Der Borofloat®-Glasfilter verbleibt innerhalb des Schutzes. Um den Borofloat®-Glasfilter zu entfernen,
streifen Sie die Gummiabdeckung/Filterhalterung rundherum ab und drücken den Glasfilter heraus. Um
den Borofloat®-Glasfilter auszutauschen oder wieder einzusetzen, drücken Sie den Borofloat®-Glasfilter
in die Rille der Gummiabdeckung/Filterhalterung. Drücken Sie die Gummiabdeckung rundherum um
den Filter an. Stellen Sie sicher, dass der Glasfilter gleichmäßig aufsitzt.
AUSTAUSCH DER UV-LINSEN
Die UV-A-Linsen (UL-110), die die drei UV-A-LEDs bedecken, müssen mit der Zeit ausgewechselt
werden. Sie solarisieren durch wiederholten Einsatz (werden trübe und gelb). Ein Satz ausführlicher
Anweisungen ist imAustauschsatz mit den UV-A-Linsen (UL-110) enthalten.Studieren Sie den Abschnitt
“Ersatzteile“, und kontaktieren Sie bei Bedarf für weitere Einzelheiten den Kundendienst.
UMGEBUNGSBEDINGUNGEN
Die Lampen der uVision™-Serie sind für den sicheren Betrieb unter folgenden Bedingungen ausgelegt:
• Gebrauch in Innenräumen/Draussen (gegen jedes Eindringen von Staub und Strahlwasser mit
niedrigem Druck geschützt);
• Temperatur 5–50°C (50–122°F);
• Schwankungen der Stromversorgung nicht größer als ±10% der Nennspannung.
EINGESCHRÄNKTE GARANTIE
Die Garantieleistung für die uVision™-Lampe wird auf Basis der jeder Lampe gesondert beigelegten
Garantieurkunde (Certificate of Limited Warranty) erbracht. HINWEIS: Für jegliche Art von
Unterstützung wenden Sie sich bitte an den Kundendienst der Spectro-UV. Geben Sie das Modell,
die Seriennummer der Einheit und das Kaufdatum an. Die Serieninformationen zur Einheit finden Sie
(1) auf der Versandverpackung der Einheit, (2) eingraviert auf dem Griff der Einheit, und (3) auf dem
Etikett auf der Rückseite der Rückplatte.
WICHTIGE SICHERHEITSHINWEISE (Lesen Sie alle Hinweise):
• Benutzen Sie die uuVision™-Serie UV-A/Weißlicht-LED-NDT-Inspektionslampe (UV-365MEH)
nicht, wenn die Lampe oder das Kabel beschädigt ist.
• Schauen Sie nicht direkt in das Licht. Tragen Sie beim Betrieb der Lampe IMMER die mitgelieferte
UV-Schutzbrille. Am besten verwenden Sie die Lampe in abgedunkelter Umgebung. Je dunkler der
Raum, umso größer der Fluoreszenzkontrast.
• Die uVision™ ist nicht zur Nutzung in explosionsgefährdeter Atmosphäre zugelassen. Versuchen
Sie nicht, sie in Bereichen einzusetzen, die explosionsgeschützte Beleuchtung erfordern.
• Benutzen Sie dieses Gerät niemals anders als ain dieser Anleitung beschrieben, da dies Ihre
Sicherheit gefährden könnte.
• Richten Sie die Inspektionslampe NIEMALS auf einen anderen Menschen. Sie ist
AUSSCHLIESSLICH für professionelle Fluoreszenzinspektionen vorgesehen!
• Versuchen Sie NICHT, die Linsenkonstruktion oder den Lichtausgang zu verändern. Dies könnte
zu einer veränderten Leistung und Intensität deruVision™ sowie zu einem nicht konformen Betrieb
führen.

2928
HAUPTMERKMALE
• Nominal-Dauerintensität 7.000µW/cm² bei 38cm (15“).
• Großer Abdeckungsbereich von 17.8 cm (UV-365MEH) bei 38cm (15“) mit einer Mindest-UV-A
Intensität von 1.200µW/cm².
• Weniger als 11 lux (1lm/ft2).
• Langlebige UV-A-Linsen.
• Keine Wärmeentwicklung, ohne Lüfter.
• Weißlicht-LED-Inspektionslampe.
• BP-30Akku und Lade-Set.
• Schutzart IP65: Die Lampen der uVision-Serie sind gegen jedes Eindringen von Staub und
Strahlwasser mit niedrigem Druck (aus allen Richtungen) geschützt.Weitere Details finden Sie unter
EN 60529 (Britische BS EN 60529:1992, Europäische Norm IEC 60509:1989).
TECHNISCHE DATEN
uVision™-Serie
UV-365MEH UV-A- (365nm) und Weißlicht-LED
Höhe 19,1 cm (7,5")
Länge 10,8cm (4,25")
Breite 9,5cm (3,75")
Gewicht 1.946 g (4,29 lb) inkl. Stromversorgung;
880g (1,94lb) ohne Stromversorgung.
Lichtquelle 3 UV-A-LEDs, 1Weißlicht-LED
ELEKTRISCHE DATEN
Eingang: 100–240V Wechselstrom, 0,9A, 50–60Hz
Ausgang: 15V Gleichstrom, 2,4A
NETZKABEL-SPEZIFIKATIONEN
LAMPEN-TEILENUMMER NETZANSCHLUSS*
UV-365MEH 120V / 50 –60Hz
UV-365MEH/F 230V / 50Hz
UV-365MEH/FA 240V / 50Hz
UV-365MEH/FB 230V / 50Hz
*Jede Lampe ist mit einem 2,44m (8') Kabel und dem für das jeweilige Bestimmungsland geeigneten
Stecker versehen. Optional ist ein 6,1m (20') Kabel erhältlich. Eine vorangestellte “/20” bezeichnet die
6,1m (20') Netzkabeloptionen.
*Weitere Informationen zum Netzkabel finden Sie auf der nächsten Seite.
UV-365MEH – Technische Einzelheiten
AUFLADUNG UND VERWENDUNG DES BP-30AKKUPACK (NUR UV-365MEH)
Der BP-30Akku-Pack muss vor der ersten Verwendung vollständig geladen werden.
• Stellen Sie sicher, dass die Spannungskennwerte des Akku-Ladegeräts mit der Spannung der
Wechselstrom-Steckdose (AC) übereinstimmen.
• Richten Sie den Stecker des Smart-Ladegeräts an der Buchse des Akku-Packs (BP-30) aus, und
stecken Sie sie zusammen. Drehen Sie den Ring am Ladegerätstecker, um eine sichere Verbindung
herzustellen.
• Bringen Sie das mitgelieferte Wechselstrom-Kabel am Ladegerät an, und schließen Sie die Einheit
an einer ordnungsgemäß geregelten Wechselstrom-Steckdose an.
• Die Kontrollleuchte am Ladegerät wird leuchtet während des Ladevorgangs rot und wenn der Akku
geladen ist grün. Das vollständige Aufladen dauert ungefähr 2 Stunden.
• Wenn der Akku geladen ist, ziehen Sie das Ladegerät bitte zuerst aus der Steckdose heraus.
Trennen Sie anschließend das Ladegerät von dem Akku-Pack.
Bei Wechselstrombetrieb
• Richten Sie den Stecker der Lampe an der Buchse des Wechselstrom-Adapters aus, und stecken Sie
sie zusammen. Drehen Sie den Ring am Adapterstecker, um eine sichere Verbindung herzustellen.
Verbinden Sie den Stecker mit der entsprechenden Wechselstromquelle.
Bei Gleichstrombetrieb
• Richten Sie den Stecker der Lampe an der Steckerbuchse des vollständig geladenen BP-30Akku-
Packs aus.
• Die Lampe kann ungefähr 4 Stunden lang betrieben werden, bevor sie ausschaltet. Die UV-365MEH
sind so konstruiert worden, dass die Einheit automatisch abschaltet, sobald sie im Betrieb nicht mehr
normgemäß arbeitet. Um die Einheit nach einer automatischen Abschaltung wieder einzuschalten,
stellen den Kippschalter auf “Aus“ und dann auf “Ein“. Die Akku-Kontrollleuchte leuchtet orange, wenn
der Akku geladen ist und die Lampe in Übereinstimmung mit den RRES-Bestimmungen betrieben
wird. Wenn der Akku fast vollständig entladen ist, blinkt die Kontrollleuchte abwechselnd rot und
orange.
PFLEGE UND GEBRAUCH VON NICKEL-METALLHYDRID-AKKUS (NiMH)
• NiMH-Akku-packs halten länger, wenn sie in einem Temperaturbereich von 10– 30 °C (50–86°F)
aufbewahrt und vor Hitze, Sonnenlicht und Feuchtigkeit geschützt werden.
• Die Akkus sollten stets vollständig aufgeladen werden, bevor sie langfristig eingelagert werden
(ca. 30 Tage), um eine vorzeitige Alterung zu vermeiden. Die Akkus müssen nach der Lagerung
aufgeladen werden; dabei wird eine gewisse Konditionierung erforderlich (zwei oder drei Lade-/
Entladezyklen), bis die volle Kapazität erreicht wird.
• Stellen Sie sicher, dass diese Akkus keinen wiederholten Tiefentladungen ausgesetzt werden, bei
denen die Akkus regelmäßig vollständig entladen werden, da dies die Lebensdauer der Akkus
erheblich verkürzt.
• NiMH-Akkus weisen in der Regel erst bei den letzten 10% Ladung einen Spannungsabfall auf.
• NiMH-Akkus enthalten kein giftiges Blei oder Quecksilber und haben eine Lebenserwartung von
mindestens 500Lade-/Entladezyklen, sofern der Akku nicht überladen oder tiefentladen wird. Führen
Sie die Akkus nach Ende der Lebensdauer bitte einer Wiederverwertung gemäß den örtlichen
Vorschriften zur Entsorgung zu.
MESSUNG DER LEUCHTSTÄRKE
Um sicherzustellen, dass Ihre Lampe aus der uVision™-Serie mit der erforderlichen UV-Leuchtstärke
arbeitet, sollte sie regelmäßig geprüft werden. Die Spectro-UV bietet eine Vielzahl an Sensoren und
Messgeräten an. Der AccuPRO™ XP-2000 vereint die Funktionen eines Radiometers und Photometers
für UV- und sichtbares Licht, und er wurde speziell für die Messung der UV-Leuchtstärke für
Wellenlängen von 320–400 nm (mit Peak bei 365nm) und für sichtbares Licht von 460–675nm (mit
Peak bei 555nm) ausgelegt. Ein weiteres geeignetes Messgerät ist z.B. das Radiometer-/Photometer-
Kit AccuMAX™ XRP-3000, mit dessen Dual-Wellenlängensensor die Intensität von UV-A- und der
sichtbaren VIS-Strahlung einer Lichtquelle präzise gemessen wird.Auch die Digitalanzeige AccuMAX™
XR-1000 zusammen mit dem UV-Sensor XS-365 UV oder die Digitalanzeige DM-365XA kann für die
UV-A-Messung genutzt werden. Für weitere Informationen über diese Einheiten wenden Sie sich bitte
an den Kundendienst der Spectro-UV. Rufen Sie die kostenlose Nummer 1-866-230-7305 an.

3130
LIGHT ASSEMBLY PARTS LIST
DESCRIPTIONPART NO.QTYITEM
FILTER PROTECTOR ASSEMBLY
FP-6001BP
FRONT COVER PLATE WITHOUT FILTER12795511
FRONT COVER GASKET12838512
UV LENS, WITH ADHESIVE12942733
LAMP HOUSING ASSEMBLY13033714
CORD HANDLE ASSEMBLY, (3.5')
1302971
CH
AC POWER SUPPLY PARTS LIST
DESCRIPTIONPART NO.QTY
ITEM
POWER SUPPLY, WITH CONNECTOR, 120V, 8', US CONFIG13034015A
POWER SUPPLY, WITH CONNECTOR, 230V, 8', EU CONFIG13034115B
POWER SUPPLY, WITH CONNECTOR, 240V, 8', AUS/CN CONFIG13034215C
POWER SUPPLY, WITH CONNECTOR, 230V, 8', UK CONFIG
13034315D
POWER SUPPLY, WITH CONNECTOR, 120V, 20', US CONFIG
13034415E
POWER SUPPLY, WITH CONNECTOR, 230V, 20', EU CONFIG1303451
5F
POWER SUPPLY, WITH CONNECTOR, 240V, 20', AUS/CN CONFIG13034615G
POWER SUPPLY, WITH CONNECTOR, 230V, 20', UK CONFIG13034715H
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+- +
FILE NAME & PATH
PROPERTY OF SPECTRONICS CORP; DO NOT DUPLICATE
MATERIAL FINISH SPECTRONICS PART NO.
NC
A-17109
D
PHILIPC 5/24/2017
C:\Engineering\Projects\TRITAN\Ultravision 365\A-17108&17109, UV-365MES&EH\A-17109,
UV-365MES&EH, REPLACEABLE PARTS.idw
UV-365MES
UV-365MES
REPLACEABLE PARTS
BP 1 2 3
4
CH
5A 5B 5C 5D 5E 5F 5G 5H
9
8A
8B
8C
8D
7
6A
6B
6C
6D
BATTERY POWER PARTS LIST
ITEM QTY PART NO. DESCRIPTION
6A 1BP-30 BATTERY AND CHARGING SET, 120V, US CONFIG
6B 1 BP-30/F BATTERY AND CHARGING SET, 230V, EU CONFIG
6C 1 BP-30/FA BATTERY AND CHARGING SET, 240V, AUS/CN CONFIG
6D 1 BP-30/FB BATTERY AND CHARGING SET, 230V, UK CONFIG
7 1 126834 BATTERY CHARGER
8A 1126837 AC CORD, 6', 120V, US CONFIG
8B 1126838 AC CORD, 6', 230V, EU CONFIG
8C 1 126840 AC CORD, 6', 240V, AUS/CN CONFIG
8D 1 126839 AC CORD, 6', 230V, UK CONFIG
9 1 130339 12V BATTERY
BATTERY POWER PARTS LIST
DESCRIPTIONPART NO.QTY
ITEM
BATTERY AND CHARGING SET, 120V, U
S CONFIG
BP-301
7a
BATTERY AND CHARGING SET, 230V, E
U CONFIG
BP-30/F
1
7b
BATTERY AND CHARGING SET, 240V, A
US/CN CONFIG
BP-30/FA1
7c
BATTERY AND CHARGING SET, 230V, U
K CONFIG
BP-30/FB1
7d
BATTERY CHARGER1268341
8
AC CORD, 8', 120V, US CONFIG1268371
9a
AC CORD, 8', 230V, EU CONFIG
1268381
9b
AC CORD, 8', 240V, AUS/CN CONFIG
1268401
9c
AC CORD, 8', 230V, UK CONFIG1268391
9d
12V BATTERY1303391
10
1
1
2
2
3
3
4
4
A A
B B
C C
D D
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+- +
FILE NAME & PATH
PROPERTY OF SPECTRONICS CORP; DO NOT DUPLICATE
MATERIAL FINISH SPECTRONICS PART NO.
NC
A-17112
C
PHILIP C 5/26/2017
C:\Engineering\Projects\TRITAN\Ultravision 365\A-17###, UV-365MSBLC ASSEMBLY\A-17112,
UV-365MSBLC, ASSEMBLY, MANUAL.idw
UV-365MSBLC
UV-365MSBLC
MANUAL
7a
7b
7c
7d
9a
9b
9c
9d
LIGHT ASSEMBLY
ITEM QTY PART NO. DESCRIPTION
BP 1 FP-600 FILTER PROTECTOR ASSEMBLY
1 1 128196 FRONT COVER PLATE FILTER ASSEMBLY
2 1 128385 FRONT COVER GASKET
3 3 129427 UV LED LENSES
41130336 LAMP HOUSING ASSEMBLY
51 130297 CORD, HANDLE ASSEMBLY (3.5')
6a 1 130290 POWER SUPPLY, 8', 120V, US CONFIG
6b 1 130291 POWER SUPPLY, 8', 230V, EU CONFIG
6c 1130292 POWER SUPPLY, 8', 240V, AUS/CN CONFIG
6d 1130293 POWER SUPPLY, 8', 230V, UK CONFIG
6e 1 130294 POWER SUPPLY, 20', 120V, US CONFIG
6f 1 130295 POWER SUPPLY, 20', 230V, EU CONFIG
6g 1 130322 POWER SUPPLY, 20', 240V, AUS/CN CONFIG
6h 1130323 POWER SUPPLY, 20', 240V, UK CONFIG
8
1 2 3 4
5
6a 6b 6c 6d 6e 6f 6g 6h
BP
10
ART. ANZ. TEILENR. BESCHREIBUNG
8a 1 BP-30 AKKU UND LADE-SET, 120 V, US
8b 1 BP-30/F AKKU UND LADE-SET, 230V, EU
8c 1 BP-30/FA AKKU UND LADE-SET, 220-240 V, AUS/CN
8d 1 BP-30/FB AKKU UND LADE-SET, 230V, UK
9a 1 BR-150A SMART CHARGER FÜR BP-30, 120V, US
9b 1 BR-150A/F SMART CHARGER FÜR BP-30, 230V, EU
9c 1 BR-150A/FA SMART CHARGER FÜR BP-30, 220-240V, AUS/CN
9d 1 BR-150A/FB SMART CHARGER FÜR BP-30, 230V, UK
Ersatzteile
9a
8a
1 2 3 4
BP-30
BR-150A
9b
8b
9c
8c
9d
8d
ART. ANZ. TEILENR. BESCHREIBUNG
1 1 FP-600 FILTERSCHUTZ, BOROFLOAT
2 1 127955 BAUGRUPPE, FRONTABDECKPLATTE / FILTER
3 1 128385 DICHTUNG, FRONTABDECKUNG
4 3 UL-110 UV-A-LINSE
5 1 130337 BAUGRUPPE, LAMPENGEHÄUSE
6 1 130297 BAUGRUPPE, KABEL / GRIFF 1,1m (3,5')
ART. ANZ. TEILENR. BESCHREIBUNG
7a 1 130340 STROMVERSORGUNG, 2,44 m (8'), 120V, US
7b 1 130341 STROMVERSORGUNG, 2,44 m (8'), 230V, EU
7c 1 130342 STROMVERSORGUNG, 2,44 m (8 '), 240V, AUS/CN
7d 1 130343 STROMVERSORGUNG, 2,44 m (8'), 230V, GB
7e 1 130344 STROMVERSORGUNG, 6,1 m (20'), 120V, US
7f 1 130345 STROMVERSORGUNG, 6,1 m (20'), 230 V, EU
7g 1 130346 STROMVERSORGUNG, 6,1 m (20'), 240V, AUS/CN
7h 1 130347 STROMVERSORGUNG, 6,1 m (20'), 230V, GB
ANZ. TEILENR. BESCHREIBUNG
1 CC-370A TRAGEKOFFER
1 UVS-30 UV-SCHUTZBRILLE
Zubehör
Ersatzteile
UV-365MEH – EXPLOSIONSDARSTELLUNG
UND ERSATZTEILE
LIGHT ASSEMBLY PARTS LIST
DESCRIPTIONPART NO.QTYITEM
FILTER PROTECTOR ASSEMBLY
FP-6001BP
FRONT COVER PLATE WITHOUT FILTER12795511
FRONT COVER GASKET12838512
UV LENS, WITH ADHESIVE12942733
LAMP HOUSING ASSEMBLY13033714
CORD HANDLE ASSEMBLY, (3.5')
1302971
CH
AC POWER SUPPLY PARTS LIST
DESCRIPTIONPART NO.QTY
ITEM
POWER SUPPLY, WITH CONNECTOR, 120V, 8', US CONFIG13034015A
POWER SUPPLY, WITH CONNECTOR, 230V, 8', EU CONFIG13034115B
POWER SUPPLY, WITH CONNECTOR, 240V, 8', AUS/CN CONFIG13034215C
POWER SUPPLY, WITH CONNECTOR, 230V, 8', UK CONFIG
13034315D
POWER SUPPLY, WITH CONNECTOR, 120V, 20', US CONFIG
13034415E
POWER SUPPLY, WITH CONNECTOR, 230V, 20', EU CONFIG1303451
5F
POWER SUPPLY, WITH CONNECTOR, 240V, 20', AUS/CN CONFIG13034615G
POWER SUPPLY, WITH CONNECTOR, 230V, 20', UK CONFIG13034715H
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+- +
FILE NAME & PATH
PROPERTY OF SPECTRONICS CORP; DO NOT DUPLICATE
MATERIAL FINISH SPECTRONICS PART NO.
NC
A-17109
D
PHILIPC 5/24/2017
C:\Engineering\Projects\TRITAN\Ultravision 365\A-17108&17109, UV-365MES&EH\A-17109,
UV-365MES&EH, REPLACEABLE PARTS.idw
UV-365MES
UV-365MES
REPLACEABLE PARTS
BP 1 2 3
4
CH
5A 5B 5C 5D 5E 5F 5G 5H
9
8A
8B
8C
8D
7
6A
6B
6C
6D
BATTERY POWER PARTS LIST
ITEM QTY PART NO. DESCRIPTION
6A 1BP-30 BATTERY AND CHARGING SET, 120V, US CONFIG
6B 1 BP-30/F BATTERY AND CHARGING SET, 230V, EU CONFIG
6C 1 BP-30/FA BATTERY AND CHARGING SET, 240V, AUS/CN CONFIG
6D 1 BP-30/FB BATTERY AND CHARGING SET, 230V, UK CONFIG
7 1 126834 BATTERY CHARGER
8A 1126837 AC CORD, 6', 120V, US CONFIG
8B 1126838 AC CORD, 6', 230V, EU CONFIG
8C 1 126840 AC CORD, 6', 240V, AUS/CN CONFIG
8D 1 126839 AC CORD, 6', 230V, UK CONFIG
9 1 130339 12V BATTERY
LIGHT ASSEMBLY PARTS LIST
DESCRIPTIONPART NO.QTYITEM
FILTER PROTECTOR ASSEMBLY
FP-6001BP
FRONT COVER PLATE WITHOUT FILTER12795511
FRONT COVER GASKET12838512
UV LENS, WITH ADHESIVE12942733
LAMP HOUSING ASSEMBLY13033714
CORD HANDLE ASSEMBLY, (3.5')
1302971
CH
AC POWER SUPPLY PARTS LIST
DESCRIPTIONPART NO.QTY
ITEM
POWER SUPPLY, WITH CONNECTOR, 120V, 8', US CONFIG13034015A
POWER SUPPLY, WITH CONNECTOR, 230V, 8', EU CONFIG13034115B
POWER SUPPLY, WITH CONNECTOR, 240V, 8', AUS/CN CONFIG13034215C
POWER SUPPLY, WITH CONNECTOR, 230V, 8', UK CONFIG
13034315D
POWER SUPPLY, WITH CONNECTOR, 120V, 20', US CONFIG
13034415E
POWER SUPPLY, WITH CONNECTOR, 230V, 20', EU CONFIG1303451
5F
POWER SUPPLY, WITH CONNECTOR, 240V, 20', AUS/CN CONFIG13034615G
POWER SUPPLY, WITH CONNECTOR, 230V, 20', UK CONFIG13034715H
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+- +
FILE NAME & PATH
PROPERTY OF SPECTRONICS CORP; DO NOT DUPLICATE
MATERIAL FINISH SPECTRONICS PART NO.
NC
A-17109
D
PHILIPC 5/24/2017
C:\Engineering\Projects\TRITAN\Ultravision 365\A-17108&17109, UV-365MES&EH\A-17109,
UV-365MES&EH, REPLACEABLE PARTS.idw
UV-365MES
UV-365MES
REPLACEABLE PARTS
BP 1 2 3 4
CH
5A 5B 5C 5D 5E 5F 5G 5H
9
8A
8B
8C
8D
7
6A
6B
6C
6D
BATTERY POWER PARTS LIST
ITEM QTY PART NO. DESCRIPTION
6A 1BP-30 BATTERY AND CHARGING SET, 120V, US CONFIG
6B 1 BP-30/F BATTERY AND CHARGING SET, 230V, EU CONFIG
6C 1 BP-30/FA BATTERY AND CHARGING SET, 240V, AUS/CN CONFIG
6D 1 BP-30/FB BATTERY AND CHARGING SET, 230V, UK CONFIG
7 1 126834 BATTERY CHARGER
8A 1126837 AC CORD, 6', 120V, US CONFIG
8B 1126838 AC CORD, 6', 230V, EU CONFIG
8C 1 126840 AC CORD, 6', 240V, AUS/CN CONFIG
8D 1 126839 AC CORD, 6', 230V, UK CONFIG
9 1 130339 12V BATTERY
5
6
7a 7b 7c 7d 7e 7f 7g 7h

32
www.Spectro-UV.com
4 Dubon Ct., Farmingdale, NY 11735
866-230-7305
UV-365MEH – NETZKABEL-INFORMATIONEN
LAMPE LAND SPANNUNG KABELLÄNGE TEILENUMMER
UV-365MEH US 120 2,44m (8') 130340
UV-365MEH/F EU 230 2,44m (8') 130341
UV-365MEH/FA AU 240 2,44m (8') 130342
UV-365MEH/FB UK 230 2,44m (8') 130343
LAMPE LAND SPANNUNG KABELLÄNGE TEILENUMMER
UV-365MEH/20 US 120 6,1m (20') 130344
UV-365MEH/20/F EU 230 6,1m (20') 130345
UV-365MEH/20/FA AU 240 6,1m (20') 130346
UV-365MEH/20/FB UK 230 6,1m (20') 130347
