Spectrum Brands Pfister Selia 8P8WS2-SLS User manual

Required Tools
Herramientas necesarias
Outils nécessaires
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Telon Tape
Cinta de telón
Ruban en télon
Flashlight
Linterna
Lampe-torche
Cloth
Paño de limpieza
Chion

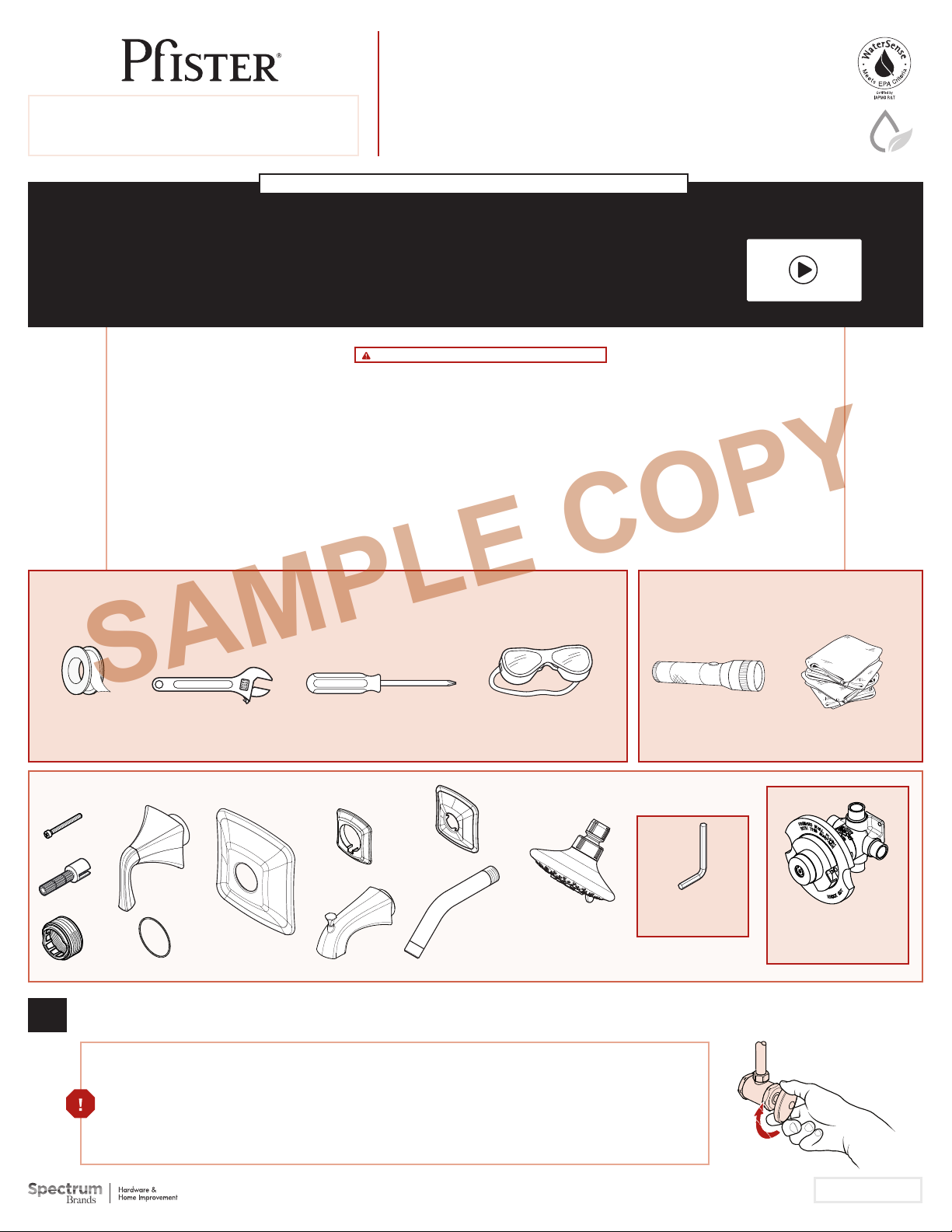

Parts in the Box • Piezas en la caja • Pieces dans la boîte
Turn O Water Supply •Cierre el suministro de agua •Couper l’alimentation en eau
1
Adjustable Wrench
Llave ajustable
Clé réglable
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
511740300
September 20, 2019
Installation Support • Soporte de instalación • Support d’installation
Installation Videos Available
Videos de instalación a disposición
Vidéos d’installation disponibles
pisterfaucets.com/videos
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
Quick Installation Guide
Guía de Instalación Rápida
Guide d’Installation Rapide
8P5WS2SLS
8P8WS2SLS
Selia™Tub & Shower Trim
Borde para bañera y ducha
Garniture de baignoire et douche
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be
installed in accordance with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
This product has been designed for use with the Pister™ 0X8 Series Pressure Balancing Valve. It will not work with any other product valve.
Please review the 0X8 valve installation instructions before installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad.
El producto deberá instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro
sobre cómo instalar este producto. Este producto ha sido diseñado para usar con la válvula de equilibrio de presión de la Serie 0X8 de Pister™. No
funcionará con cualquier otra válvula. Revise las instrucciones de instalación de la válvula 0X8 antes de instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer l’appareil. Porter des lunettes de sécurité. Il faut
installer l’appareil en respectant tous les codes de construction et de plomberie locaux et d’État. Appelez un professionnel si vous n’êtes pas certain
de la façon d’installer cet appareil. Cet appareil a été conçu pour être utilisé avec la valve d’équilibrage de pression Pister™ OX8. Il ne fonctionnera
pas avec la valve d’un autre appareil. Veuillez lire les instructions d’installation de la valve OX8 avant d’installer ce produit.
WARNING / ADVERTENCIA / AVERTISSEMENT
Locate the water supply inlets & shut o the water supply valves. These are usually found near the water meter.
If you are replacing an existing unit, remove the old unit & clean mounting surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro. Estas se encuentran generalmente cerca
del medidor de agua. Si reemplaza una unidad existente, retírela y limpie completamente la supericie de montaje.
Repérez les entrées d’alimentation d’eau et fermez les robinets d’arrêt. Ils sont normalement trouvés près du compteur
d’eau. Si vous remplacez un appareil existant, enlevez le vieil appareil et nettoyez soigneusement la surface de montage.
Personal Assistance, Product Specs, &
“How-to” Questions:
Asistencia personal, especiicaciones del
producto y preguntas sobre “cómo hacerlo”:
Aide personnelle, spéciications du produit
et questions « pratico-pratiques » :
1800PFAUCET (7328238)
pisterfaucets.com/support
Copyright © 2019, Pister Inc. 1284015
Separate instructions supplied
Instrucciones que son incluidas
Instructions qui sont inclus
*Only for 8P8WSSL • Sólo para 8P8WSSL • Seulement pour 8P8WSSL
Supplied Hex Wrench
Proveído Llave hexagonal
Fourni Clé hexagonale
B
C
A
E
F
J
K
L
G*
H*
D
SAMPLE COPY

2
2
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
Prepare for Installation
Preparación para la instalación
Préparez pour installer
No Parts Required for This Step
No se necesitan piezas para este paso
Aucune pièce nécessaire pour cette étape
Thin Wall Installation (1 3⁄8" Max)
Instalación en pared delgada (35 mm)
Installation avec mur mince (35 mm)
Reference  Referencia  Référence
Thick Wall Installation (2 3⁄4" Max)
Instalación en pared gruesa (41 mm – 70 mm)
Installation avec mur épais (41 mm – 70 mm)
2A
2A
Bottom of Tub
Parte inferior de la Bañera
Fond de Baignoire
Bottom of Shower
Parte inferior de la Ducha
Fond de Douche
Bottom of Tub
Parte inferior de la Bañera
Fond de Baignoire
Bottom of Shower
Parte inferior de la Ducha
Fond de Douche
1 1⁄4" (32 mm) Dia.
4 3⁄4" (121 mm) Dia.
4" (102 mm) Dia.
for Thin Walls
para paredes delgadas
pour parois minces
4 3⁄4" (121 mm) Dia.
4" (102 mm) Dia.
for Thin Walls
para paredes delgadas
pour parois minces
48" (1219 mm)
30" (762mm)
Shower Only Dimensions
Dimensiones de la ducha solamente
Dimensions de la douche seulement
Tub and Shower Dimensions
Dimensiones de la bañera y la ducha
Dimensions baignoire et douche
1 1⁄4" (32 mm) Dia. 1 1⁄4" (32 mm) Dia.
48" (1219 mm)
min.
8" (203 mm)
min.
30" (762mm)

3
No Tools Required for This Step
No se necesitan herramientas para este paso
Aucun outil n’est nécessaire pour cette étape
F
D
4Install Flange and Handle - Instale la brida y el mango - Installez la bride et gérer
4A
E
Position handle as shown in vertical
o position.
Coloque en posición vertical en la
posición de apagado, como se muestra.
Placer en position d’arrêt vertical
comme illustré.
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
3Install Retainer and Stem - Instale el anillo de retención y el tallo - Installez retenue et la tige
BC
A
3A 3B
C
A
B
Extension Kit 970083 oers an
additional 7/8” if valves are roughed
in too deep.
Kit de Extensión de 970083 ofrece
un adicional de 7/8” si la válvula se
desbastada demasiado dentro al pared.
970083 kit d’extension fournit un
supplément de 7/8 “si la vanne est
coupée trop loin dans le mur.
DE F

4
5B 5B Option 2: Threaded Pipe
Opción 2: Tubo Roscado
Option 2: Tuyau Fileté
Option 1: Copper Pipe
Opción 1: Tubo de Cobre
Option 1: Tuyau de Cuivre
5A
5
Telon Tape
Cinta de telón
Ruban en télon
Connect Shower Arm & Spout
Conecte el brazo de la ducha y el surtidor
Branchez le bras de douche & le bec
JK
H*
G*
3/32 Hex Wrench
llave hexagonal de 3/32
clé hexagonale du 3/32
Supplied Hex Wrench
Proveído Llave hexagonal
Fourni Clé hexagonale
1 1⁄2" – 2 1⁄4"
(38 mm – 57 mm) 3 7⁄8" – 4"
(98 mm – 101 mm)
K
J
G
G
H
H
Chamfer and deburr
Chalán y desbarbar
Chanfrein et ébarber
Remove
Quita
Enlever
*Only for 8P8WSSLS • Sólo para 8P8WSSLS • Seulement pour 8P8WSSLS

5
6
No Tools Required for This Step
No se necesitan herramientas para este paso
Aucun outil n’est nécessaire pour cette étape
Turn On Water & Flush
Active el suministro de agua y enjuague
Ouvrez l’eau et vidangez
6B 6C
6A
Turn on your water supply & check for any leaks.
Active el suministro de agua y revise si hay fugas.
Rétablissez l’alimentation en eau et vériiez s’il y a des fuites.
Pull up to turn on shower.
Hale hacia arriba para activar
la ducha.
Tirez vers le haut pour mettre
la douche en marche.
Shower Functions • Funciones de la ducha • Fonctions de la douche
Hot
Caliente
Chaud
Open
Abierta
Ouverte
Cold
Fría
Froid
Allow full hot & full cold water to run for at
least 15 seconds each.
Deje correr el agua caliente y fría durante al menos
15 segundos cada una.
Permettez à l'eau chaude et l'eau froide de couler
au moins 15 secondes chacun.
15
sec
L
L

For Additional Installation Help:
Para la instalación adicionales de ayuda:
Pour aider à l’installation supplémentaires:
1800PFAUCET (7328238)
pisterfaucets.com
SAMPLE COPY
