Speed Link sl-8240 Perseus User manual

Perseus 4.1
Surround System
English
Deutsch
Français
Italiano
Español

2
3
Introduction
Thank you for purchasing the Perseurs 4.1 Subwoofer System. This speaker system,
consisting of one subwoofer and four satellites, offers high quality sound experiences!
Features
• Magnetically shielded satellites with feet for mounting on the wall or positioning on a
table.
• LED indicator
• Remote control
• Holding device for remote control
Installation

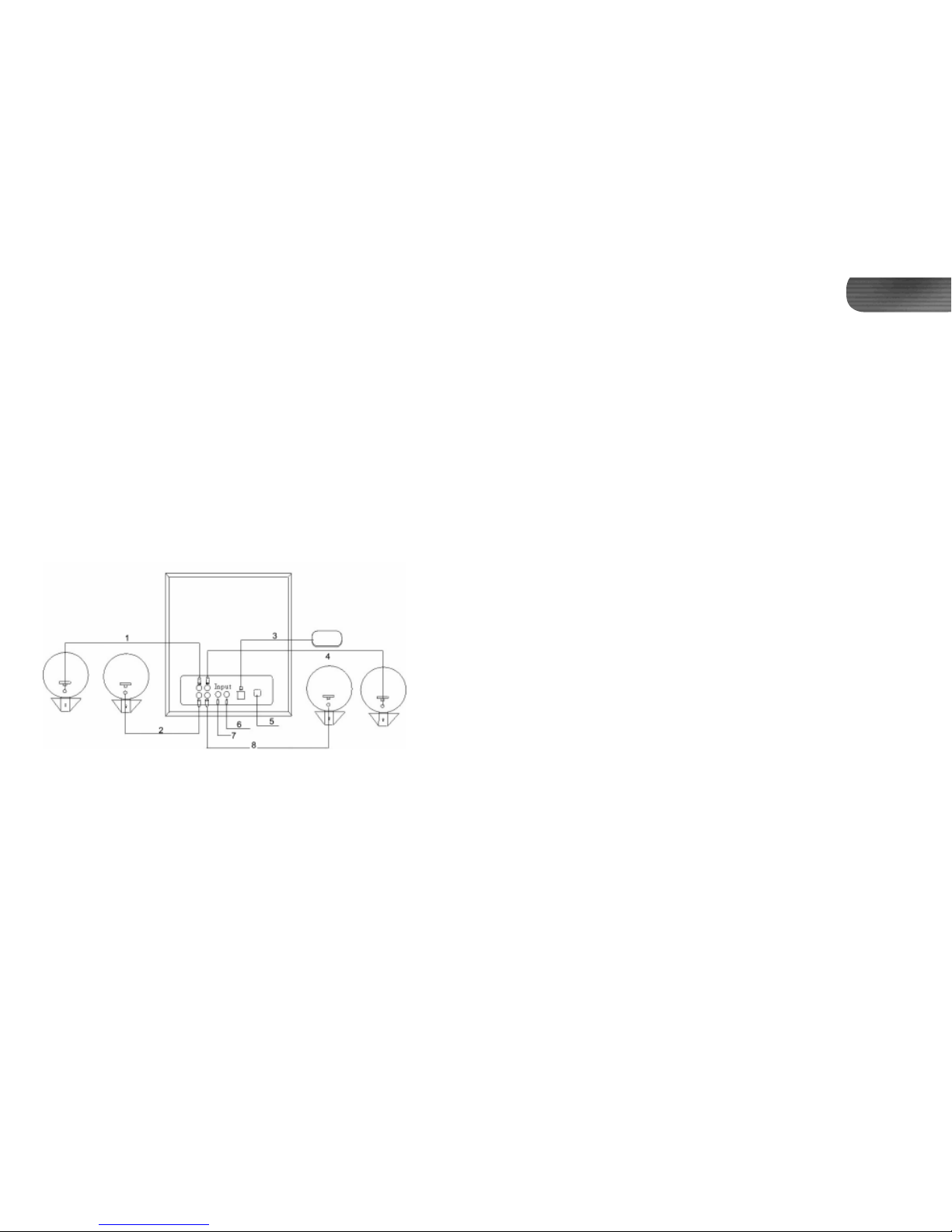

• Connect the speaker cables to the subwoofer according to the markings on the
subwoofer (see gure).
• Connect the power cable of the subwoofer to the socket.
• Connect the cable of the remote control to the subwoofer (“Control Input”).
• Connect the stereo jack to the subwoofer to an audio source, such as a CD-
Player, television, PC, etc.
1. Front Left Speaker 5. Power supply
2. Front Right Speaker 6. Rear
3. Control Input 7. Front (lime)
4. Rear Left Speaker 8. Rear Right Speaker
Note:
In order to connect the system to a 2-channel audio source, please use the front
connection.
Control elements
Remote control
To turn on the speakers just press the power button on the remote control.
Front Volume Control
Start an audio source (e.g. a CD-Player) and regulate the front volume by using the
volume control on the remote control.
Rear Volume Control
Volume regulation of the rear speakers.
Bass Control
Regulate the bass output by using the bass control on the remote control.
Safety Information
Do not open the speakers or immerse them in liquid.
Place the speakers away from all heat sources.
Do not block the openings in the speaker cabinets. Never push objects into the speaker
vents or slots because of re or electric shock hazards.
Maintenance
Do not attempt to modify the device in any way. Do not attempt to service or repair the
device yourself. Refer all servicing to qualied service personnel.
In case you need help...
In case of technical problems don’t hesitate to contact our technical support. Please nd
the hotline number at the back page of this manual.
Specications
Satellites: 63,500mm (2”) magnetically shielded
Subwoofer: 133,35 mm (5”)
Frequency response: 40Hz- 22.000 Hz
Power supply: 230V~
Control: Power On/Off
Front Volume Control
Rear Volume Control
Bass Control
Signal input: 3,5mm stereo jack
Dimension subwoofer: 208x208x238 mm (WxDxH)
Dimensions satellites : 116x96x148 mm (WxDxH)
english

4
5
Einleitung
Vielen Dank für den Kauf des Perseus 4.1 Surround Systems. Dieses
Lautsprechersystem, bestehend aus einem Subwoofer und fünf Satelliten-Lautsprechern,
bietet Ihnen außergewöhnliche Klangerlebnisse für Soundwiedergaben jeder Art.
Produkteigenschaften
• Magnetisch abgeschirmte Satelliten-Lautsprecher mit Standfüßen, die auch als
Wandhalterung dienen können.
• Betriebskontrollanzeige
• Fernbedienung
• Halter für Fernbedienung zur Befestigung am Monitor
Anschluss
• Schließen Sie die Kabel der Lautsprecher entsprechend der Kennzeichnungen am
Subwoofer an (siehe Abbildung).
• Stecken Sie das Netzkabel des Subwoofers in eine Steckdose.
• Verbinden Sie das Kabel der Fernbedienung mit dem Subwoofer („Control Input”).
• Verbinden Sie den Klinkenstecker mit einer Audioquelle (Z.B. CD-Player,
Fernsehen, PC, etc.).
1. Front-Lautsprecher links 5. Eingang Netzstecker
2. Front-Lautsprecher rechts 6. Rear
3. Eingang Fernbedienung 7. Front
4. Rear-Lautsprecher links 8. Rear- Lautsprecher rechts
Hinweis:
Zum Anschluss einer 2-Kanalquelle verwenden Sie bitte den Front-Anschluss.
Bedienelemente
Fernbedienung
Drücken Sie zum Einschalten der Lautsprecher auf den Hauptschalter EIN/AUS.
Front-Lautstärkeregler
Starten Sie eine Audioquelle und stellen Sie die gewünschte Lautstärke der Front-
Lautsprecher über den Lautstärkeregler ein.
Rear-Lautstärkeregler
Stellen Sie die gewünschte Lautstärke der Rear-Lautsprecher individuell über den
Lautstärkeregler ein.
Bassregler
Der Bass-Sound kann über den Regler an der Fernbedienung eingestellt werden.
Sicherheitshinweise
Öffnen Sie die Lautsprecher nicht und bringen Sie sie nicht mit Flüssigkeiten in
Kontakt.
Stellen Sie die Lautsprecher nicht in der Nähe von Wärmequellen auf.
Verdecken Sie nicht die Öffnungen der Lautsprechergehäuse, führen Sie keine
Gegenstände in die Öffnungen ein.
Wartung
Nehmen Sie das Gerät unter keinen Umständen auseinander. Versuchen Sie nicht, das
Gerät selbst zu warten oder zu reparieren. Überlassen Sie jegliche Wartungsarbeiten dem
zuständigen Fachpersonal.
Falls Sie Hilfe benötigen...
Bei technischen Problemen wenden Sie sich bitte an unseren technischen Support. Die
Hotline-Nummer nden Sie auf der Rückseite dieser Bedienungsanleitung.
Technische Daten
Lautsprecher Satelliten: 63,500mm (2“) magnetisch abgeschirmt
Subwoofer: 133,35 mm (5“)
Frequenzbereich: 40 Hz - 22.000 Hz
Stromversorgung: 230V~
Regler: Hauptschalter EIN/AUS
Front-Lautstärkeregler
Rear-Lautstärkeregler
Bassregler
Signaleingang: 3,5mm Klinkenstecker Stereo
Abmessungen Subwoofer: 208x208x238 mm (BxTxH)
Abmessungen Satelliten: 116x96x148 mm (BxTxH)
deutsch

6
7
Introduction
Merci d’acheter le Perseus 4.1 Surround System. Ce système de haut-parleurs, qui
consiste d’un subwoofer et cinq satellites, vous offre des expériences de son d’une
qualité élevée pour chaque reproduction audio.
Caractéristiques du produit
• Satellites blindés magnétiquement, montables au mur.
• Indicateur LED
• Télécommande
• Dispositif de xation pour la télécommande
Connexion
1. Branchez les cordons des haut-parleurs sur le subwoofer, correspondant aux
marquages.
2. Branchez le câble électrique du subwoofer sur le secteur.
3. Branchez le câble de la télécommande sur le subwoofer («Control Input»).
4. Branchez le 3,5mm stéreo jack sur une source audio (par exemple un lecteur de CD,
une télévision, un ordinateur etc.).
1. Haut-parleur avant gauche 5. Entrée câble d’alimentation
2. Haut-parleur avant droit 6. Arrière («Rear»)
3. Entrée télécommande 7. Avant («Front»)
4. Haut-parleur arrière gauche 8. Haut-parleur arrière droit.
Note:
Pour brancher ce système à une source de 2 canaux, veuillez utiliser les prises «Front».
Eléments de commande
Télécommande
Pour mettre le système sous tension, appuyez sur le bouton bleu situé sur la
télécommande.
Commande de volume avant
Activez une source audio et réglez le volume des haut-parleurs avant à l’aide du bouton
de volume situé au côté latéral de la télécommande.
Commande de volume arrière
Pour régler individuellement le volume des haut-parleurs arrières.
Commande de basses
Les basses peuvent être réglé à l’aide de la commande au côté latéral de la
télécommande.
Instructions de sécurité importantes
N’ouvrez pas les haut-parleurs et ne les immergez pas!
Eloignez les haut-parleurs de toute source de chaleur. Ne bloquez pas les ouvertures des
haut-parleurs. N’enfoncez jamais d’objets dans les ouvertures ou les fentes des haut-
parleurs, du fait du risque d’électrocution ou d’incendie.
Maintenance
Ne démontez pas le dispositif. Ne tenez pas d’effectuer vous-même l’entretien du dispositif
ni de le réparer. Pour les opérations d’entretien, adressez-vous à du personnel qualié.
Si vous avez besoin d’aide..
En cas de problèmes techniques, n’hésitez pas de contacter notre support technique. Le
numéro de téléphone est indiqué au revers de ce manuel.
Spécications
Satellites: 63,500mm (2») blindés magnétiquement
Subwoofer: 133,35 mm (5»)
Gamme de fréquence: 40 Hz - 22.000 Hz
Alimentation: 230V~
Commandes de réglage: Bouton Marche/Arrêt
Commande de volume avant
Commande de volume arrière
Commande de basses
Entrée du signal: 3,5mm stéreo jack
Dimensions subwoofer: 208x208x238 mm (LxPxH)
Dimensions satellites: 116x96x148 mm (LxPxH)
français

8
9
Introduzione
Congratulazioni per aver acquistato il nostro Perseus 4.1 Surround System. Il nostro
sistema di riproduzione audio composto da un subwoofer e da cinque altoparlanti satelliti
Vi assicura una strabiliante diffusione audio di qualsiasi tipo di suono.
Caratteristiche del prodotto
• altoparlanti satelliti, magneticamente schermati e muniti di piedini con funzione
gancio per parete.
• indicatore di controllo funzionamento
• telecomando
• attacco per il telecomando
Installazione
• Collegate i cavi degli altoparlanti al subwoofer in corrispondenza delle marcature
(si veda la gura).
• Allacciate il cavo dell’alimentazione del subwoofer alla presa di corrente.
• Collegate il cavo del telecomando al suwoofer in corrispondenza delle
marcatura („Control Input”).
• Allacciate il connettore stereo da 3,5mm alla fonte audio (per es. a un lettore CD, a un
televisore, a un PC, etc.).
1. altoparlante anteriore sinistro 5. entrata cavo di alimentazione
2. altoparlante anteriore diestro 6. posteriore (Rear)
3. entrata per il telecomando 7. anteriore (Front)
4. altoparlante posteriore sinistro 8.altoparlante posteriore diestro
Note:
Per usare una scheda audio a due canali, usi il collegamento „Front“.
Attuatori
Telecomando
Premete il pulsante POWER per accendere gli altoparlanti.
Regolatore di volume anteriore
Accendete la fonte audio e regolate mediante il regolatore di volume il livello di volume
desiderato.
Regolatore di volume posteriore
Accendete la fonte audio e regolate mediante il regolatore di volume posteriore il livello
di volume desiderato.
Regolatore bassi
La gamma dei suoni bassi può essere regolata mediante il regolatore del telecomando.
Importanti informazioni in materia di sicurezza
Non aprire gli altoparlanti né immergerli in sostanze liquide.
Tenere gli altoparlanti lontano da fonti di calore.
Non ostruire le aperture situate negli altoparlanti né forzare oggetti di alcun tipo
attraverso i fori o le aperture in quanto ciò può causare incendi o scosse elettriche.
Manutenzione
No smontare il dispositivo. Non cercare di eseguire la manutenzione o effettuare riparazioni
al dispositivo. Afdare tutte le operazioni di riparazione a personale qualicato.
In caso di problemi...
Nel caso in cui dovessero vericarsi ulteriori problemi tecnici, Vi preghiamo di contattare
il nostro customer-care il cui numero telefonico si trova sul retro di questo manuale
d’istruzioni.
Speciche tecniche
Altoparlanti satelliti: 63,500mm (2”) magneticamente schermati
Subwoofer: 133,35 mm (5”)
Gamma di frequenza: 40 Hz – 22.000 Hz
Alimentazione elettrica: 230V~
Regolatori: interruttori principali ON/OFF
regolatore di volume anteriore
regolatore di volume posteriore
regolatore bassi
Entrata segnale audio: connettore stereo da 3,5mm
Dimensioni del subwoofer: 208x208x238 mm (LxPxA)
Dimensioni dei satelliti: 116x96x148 mm (LxPxA)
italiano

10
11
Introducción
Gracis por comprar el Perseus 4.1 Surround System. Este sistema de altavoces, que
consiste en un subwoofer y cinco satélites, le ofrece experiencas de sonido de alta
calidad para cualquiera reproducción audio.
Características del producto
• Satélites blindados magnéticamente, que se pueden colocar en la pared
• Indicador LED
• Comando a distancia
• Dispositivo jador para el comando a distancia
Conexion
• Conecte el cable de los altavoces al subwoofer según las marcas (ver gura).
• Conecte la línea eléctrica del subwoofer con el enchufe.
• Conecte el cable del comando a distancia con el subwoofer („Control Input“).
• Conecte la conexión estereo de 3,5mm con una fuente de audio (por ejemplo el lector
de discos compactos, la televisión, el ordenador, etc.).
1. Altoparlante anterior izquierdo 5. Entrada para cable de alimentación
2. Altoparlante anterior derecho 6. Posterior (Rear)
3. Entrada para comando a distancia 7. Anterior (Front)
4. Altoparlante posterior izquierdo 8. Altoparlante posterior derecho
Nota:
Para conectar el sistema a una fuente de dos canales, utilice Vd. por favor la conexión
„Front“.
Elementos de manejo
Comando a distancia
Para encender y apagar el sistema, simplemente pulse el botón de encendido del altavoz
derecho.
Control de volumen anterior
Activa una fuente de audio e ajuste el volumen de los altavoces anteriores con el
comando a distancia.
Control de volumen posterior
Para ajustar el volumen de los altavoces posteriores individualmente.
Control de graves
Ajuste la reproducción de los graves por medio del comando a distancia.
Información de seguridad
Nunca abra los altavoces ni los sumerja en líquidos! Mantenga el producto alejado de
fuentes de calor. No bloquee las aberturas de los altavoces ni introduzca ningún objeto
en las ranuras u oricios de ventilación, ya que podrían producirse incendios o descargas
eléctricas. Procure siempre que haya suciente espacio alrededor de los altavoces para
garantizar una ventilación adecuada.
Entretenimiento
No desmonte el dispositivo o intente reparar el dispositivo usted mismo. Remita todas las
reparaciones al personal de servicio cualicado.
Si necesita ayuda...
En caso de problemas tecnicas no vacile en contactar nuestro soporte tecnico. El número
de teléfono està indicado en el dorso del manual de instrucciones.
Specicaciones
Satélites: 63,500mm (2“) blindados magnéticamente
Subwoofer: 133,35 mm (5“)
Respuesta de frecuencia: 40 Hz - 22.000 Hz
Suministro de corriente: 230V~
Control: Control Encendido/Apagado
Control de volumen anterior
Control de volumen posterior
Control de graves
Entrada del signal: Conexión estereo de 3,5mm
Dimensión subwoofer: 208x208x238 mm (AxPxA)
Dimensiones satélites: 116x96x148 mm(AxPxA)
español

12
SL-8240
