SPERONI CAM APM CAM 150 User manual

ИНСТРУКЦИЯ
Speroni CAM 150

Selbstansaugende
jet-elektropumpe
Electric
self-priming jet pump
Eletropompe
jet auto-amorçante
Elettropompa
autoadescante jet
Electrobomba
autoaspirante jet
CAM APM
150-200
 Bedienungsanleitung
 Operating instructions
 Mode d’emploi
Libretto istruzioni
 Instrucciones de uso
 Инструкция по зксплуaтaции
RUS
IE 2

1. Sicherheitsmaßnahmen
• Vor der Montage und Inbetriebnahme die
Bedienungsanleitung unbedingt beachten. Personen,
die mit der Bedienungsanleitung (Gebrauchsanleitung)
nicht vertraut sind, dürfen das Gerät nicht benutzen.
Das Bedienen des Gerätes ist Personen unter 16 Jahren
nicht gestattet.
• Der Benutzer ist im Arbeitsbereich des Gerätes
gegenüber Dritten verantwortlich.
• Vor Inbetriebnahme ist durch fachmännische Prüfung
sicherzustellen, daß die geforderten elektrischen
Schutzmaßnahmen vorhanden sind.
WÄHREND des Gebrauchs der Pumpe
dürfen sich keine Personen im Wasser
oder der zu pumpenden Flüssigkeit
aufhalten und keine Wartungsarbeiten
durchgeführt werden.
Die Pumpe darf nur über einen Fehlerstrom-
Schutzschalter mit einem auslösenden Nennstrom
bis 30 mA und vorschriftsmäßig installierter
Steckdose mit Schutzkontakt angeschlossen
werden. Absicherung mindestens 10 Amp.
Der Einsatz in Schwimmbecken und Gartenteichen
ist nicht vorgesehen. Bei anderen Einsätzen sind die
Vorschriften nach VDE 0100 Teil 702 zu beachten.
ACHTUNG: Vor der Überprüfung Pumpe bzw.
Anlage spannungsfrei schalten!
Zum Auswechseln des Speisekabels ist eine spezielle
Ausrüstung erforderlich. Wenden Sie sich daher bitte
an ein autorisiertes Kundendienstcenter.
Für den Pumpenbetrieb kann ein Verlängerungskabel
eingesetzt werden, wozu ein den geltenden Gesetzen
entsprechendes Kabel Mod. H07 RNF verwendet
werden kann. Der Drahtquerschnitt darf nicht unter
1 mm liegen und muß den DIN-Normen 57282 oder
57245 entsprechen.
• Die Geräuschentwicklung (kontinuierlich
gleichwertig in dbA) der Elektropumpen ist
niedriger oder gleich (≤) 70 dbA.
• Die auf dem Typenschild der Pumpe
angegebene Spannung (230 Volt Wechselstrom) muß
der vorhandenen Netzspannung entsprechen.
• Die Temperatur der Förderflüssigkeit darf max. 35° C
nicht überschreiten.
• Die Pumpe niemals an dem an das Stromnetz
angeschlossenen Stromkabel heben oder
transportieren.
• Stellen Sie sicher, daß die elektrischen
Steckverbindungen im überflutungssicheren Bereich
liegen, bzw. vor Feuchtigkeit geschützt sind.
• Netzanschlußleitung und Stecker sind vor Gebrauch
auf Beschädigung zu prüfen.
• Vor jeder Arbeit an der Pumpe Netzstecker ziehen.
• Vermeiden Sie, daß die Pumpe einem direkten
Wasserstrahl ausgesetzt wird.
• Für die Einhaltung-Ortsbezogener Sicherheits-und
Einbaubestimmugen ist der Betreiber verantwortlich.
• Folgeschäden durch eine Überflutung von Räumen
bei Störungen an der Pumpe hat der Benutzer durch
geeignete Maßnahmen (z.B. Installation von
Alarmanlage, Reservepumpe o.ä.) auszuschließen.
• Bei einem eventuellen Ausfall der Pumpe dürfen
Reparaturarbeiten nur durch die Kundendienst-
Werkstätten durchgeführt werden. Es dürfen nur
originale Ersatzeile verwendet werden.
• Wir weisen darauf hin, daß wir nach dem
Produkthaftungsgesetz für Schäden, die durch unser
Gerät verursacht werden bei:
a) unsachgemäßen Reparaturen, welche nicht von
unseren autorisierten Service-Stellen durchgeführt
werden;
b) oder wenn bei einem Teilaustausch keine ORIGINAL
ERSATZTEILE verwendet werden,
c) oder wenn die Hinweise und Vorschriften in der
Bedienungsanleitung nicht eingehalten werden;
nicht haften!
Für Zubehörteile gelten die gleichen Bestimmungen.
Widerstand
Mit dieser Pumpe können keine entflammbaren,
brennbaren oder explosiven Flüssigkeiten gepumpt
werden.
2. Verwendungszweck
ACHTUNG! Einsatzbereich
• Zum Bewässern und Beregnen von Grünflächen,
Gärten und Gemüsegärten.
• Für den Betrieb von Gartenbewässerungsanlagen.
• Zum Abpumpen von Wasser aus Teichen, Bächen,
Regenwassersammelbecken und Brunnen mit einem
geeigneten Filter.
Zulässige Flüssigkeiten
Zum Pumpen von sauberem Wasser (Süßwasser),
Regenwasser oder leichten Waschlaugen.
Abrasive Flüssigkeiten und andere aggressive
Flüssigkeiten können die Pumpe beschädigen
oder zerstören.
Bedienungshinweise
Grundsätzlich empfehlen wir die Verwendung
eines Vorfilters und einer Sauggarnitur mit
Saugschlauch und Fußventil (Rückflußstop), um
lange Wiederansaugzeiten und eine unnötige
Beschädigung der Pumpe durch Steine und feste
Fremdkörper zu verhindern.
SELBSTANSAUGENDE JET-ELEKTROPUMPE
2

1. Sicherheitsmaßnahmen
• Vor der Montage und Inbetriebnahme die
Bedienungsanleitung unbedingt beachten. Personen,
die mit der Bedienungsanleitung (Gebrauchsanleitung)
nicht vertraut sind, dürfen das Gerät nicht benutzen.
Das Bedienen des Gerätes ist Personen unter 16 Jahren
nicht gestattet.
• Der Benutzer ist im Arbeitsbereich des Gerätes
gegenüber Dritten verantwortlich.
• Vor Inbetriebnahme ist durch fachmännische Prüfung
sicherzustellen, daß die geforderten elektrischen
Schutzmaßnahmen vorhanden sind.
WÄHREND des Gebrauchs der Pumpe
dürfen sich keine Personen im Wasser
oder der zu pumpenden Flüssigkeit
aufhalten und keine Wartungsarbeiten
durchgeführt werden.
Die Pumpe darf nur über einen Fehlerstrom-
Schutzschalter mit einem auslösenden Nennstrom
bis 30 mA und vorschriftsmäßig installierter
Steckdose mit Schutzkontakt angeschlossen
werden. Absicherung mindestens 10 Amp.
Der Einsatz in Schwimmbecken und Gartenteichen
ist nicht vorgesehen. Bei anderen Einsätzen sind die
Vorschriften nach VDE 0100 Teil 702 zu beachten.
ACHTUNG: Vor der Überprüfung Pumpe bzw.
Anlage spannungsfrei schalten!
Zum Auswechseln des Speisekabels ist eine spezielle
Ausrüstung erforderlich. Wenden Sie sich daher bitte
an ein autorisiertes Kundendienstcenter.
Für den Pumpenbetrieb kann ein Verlängerungskabel
eingesetzt werden, wozu ein den geltenden Gesetzen
entsprechendes Kabel Mod. H07 RNF verwendet
werden kann. Der Drahtquerschnitt darf nicht unter
1 mm liegen und muß den DIN-Normen 57282 oder
57245 entsprechen.
• Die Geräuschentwicklung (kontinuierlich
gleichwertig in dbA) der Elektropumpen ist
niedriger oder gleich (≤) 70 dbA.
• Die auf dem Typenschild der Pumpe
angegebene Spannung (230 Volt Wechselstrom) muß
der vorhandenen Netzspannung entsprechen.
• Die Temperatur der Förderflüssigkeit darf max. 35° C
nicht überschreiten.
• Die Pumpe niemals an dem an das Stromnetz
angeschlossenen Stromkabel heben oder
transportieren.
• Stellen Sie sicher, daß die elektrischen
Steckverbindungen im überflutungssicheren Bereich
liegen, bzw. vor Feuchtigkeit geschützt sind.
• Netzanschlußleitung und Stecker sind vor Gebrauch
auf Beschädigung zu prüfen.
• Vor jeder Arbeit an der Pumpe Netzstecker ziehen.
• Vermeiden Sie, daß die Pumpe einem direkten
Wasserstrahl ausgesetzt wird.
• Für die Einhaltung-Ortsbezogener Sicherheits-und
Einbaubestimmugen ist der Betreiber verantwortlich.
• Folgeschäden durch eine Überflutung von Räumen
bei Störungen an der Pumpe hat der Benutzer durch
geeignete Maßnahmen (z.B. Installation von
Alarmanlage, Reservepumpe o.ä.) auszuschließen.
• Bei einem eventuellen Ausfall der Pumpe dürfen
Reparaturarbeiten nur durch die Kundendienst-
Werkstätten durchgeführt werden. Es dürfen nur
originale Ersatzeile verwendet werden.
• Wir weisen darauf hin, daß wir nach dem
Produkthaftungsgesetz für Schäden, die durch unser
Gerät verursacht werden bei:
a) unsachgemäßen Reparaturen, welche nicht von
unseren autorisierten Service-Stellen durchgeführt
werden;
b) oder wenn bei einem Teilaustausch keine ORIGINAL
ERSATZTEILE verwendet werden,
c) oder wenn die Hinweise und Vorschriften in der
Bedienungsanleitung nicht eingehalten werden;
nicht haften!
Für Zubehörteile gelten die gleichen Bestimmungen.
Widerstand
Mit dieser Pumpe können keine entflammbaren,
brennbaren oder explosiven Flüssigkeiten gepumpt
werden.
2. Verwendungszweck
ACHTUNG! Einsatzbereich
• Zum Bewässern und Beregnen von Grünflächen,
Gärten und Gemüsegärten.
• Für den Betrieb von Gartenbewässerungsanlagen.
• Zum Abpumpen von Wasser aus Teichen, Bächen,
Regenwassersammelbecken und Brunnen mit einem
geeigneten Filter.
Zulässige Flüssigkeiten
Zum Pumpen von sauberem Wasser (Süßwasser),
Regenwasser oder leichten Waschlaugen.
Abrasive Flüssigkeiten und andere aggressive
Flüssigkeiten können die Pumpe beschädigen
oder zerstören.
Bedienungshinweise
Grundsätzlich empfehlen wir die Verwendung
eines Vorfilters und einer Sauggarnitur mit
Saugschlauch und Fußventil (Rückflußstop), um
lange Wiederansaugzeiten und eine unnötige
Beschädigung der Pumpe durch Steine und feste
Fremdkörper zu verhindern.
SELBSTANSAUGENDE JET-ELEKTROPUMPE
2
3. Vor Inbetriebnahme
Ihre Bewässerungspumpe ist selbstansaugend.
Vor der ersten Inbetriebnahme muß die Pumpe durch
den Druckanschluß bis zum Überlaufen mit
Förderflüssigkeit aufgefüllt werden.
Saugleitung
• Saugleitung von der Wasserentnahme zur Pumpe
steigend verlegen. Vermeiden Sie unbedingt die
Verlegung der Saugleitung über die Pumpenhöhe
(Bildung von Luftblasen in der Saugleitung).
• Saug- und Druckleitung sind so anzubringen, daß diese
keinen mechanischen Druck auf die Pumpe ausüben.
• Das Saugventil sollte mindestens 30 cm unter dem
niedrigsten Wasserstand liegen.
• Undichte Saugleitungen verhindern durch Luftansaugen
ein Ansaugen des Wassers.
Druckleitung
Während des Ansaugvorganges sind die in der
Druckleitung vorhandenen Absperrorgane (Spritzdüsen,
Ventile etc.) voll zu öffnen, damit die in der Saugleitung
vorhandene Luft entweichen werden kann.
4. Wartungshinweise
Die Bewässerungspumpe ist weitgehend wartungsfrei.
Wenn die Pumpe verstopft ist, muss sie zunächst
abgespült werden. Eine Verstopfung ist auf die mangelnde

Lässt sich die Betriebsstörung nicht beheben, wenden Sie sich bitte an unseren Kundendienst.
Um Transportschäden zu vermeiden, Einsendungen bitte in der ORIGINALVERPACKUNG vornehmen.
Wirksamkeit der Filter bzw. deren Fehlen zurückzuführen.
Zur Rücksetzung daher den hydraulischen Teil ausbauen,
den gesamten Innenbereich abspülen, sorgfältig wieder
einbauen, die Filter korrekt einsetzen und die
Inbetriebsetzung vornehmen.
• Bei Frostgefahr muß die Pumpe komplett entleert
werden.
• Vor längerem Nichtgebrauch, z.B. Überwintern,
empfehlen wir die Pumpe gründlich mit Wasser
durchzuspülen, komplett zu entleeren und trocken zu
lagern.
• Vor Wiederinbetriebnahme prüfen Sie durch kurzes
Ein-Ausschalten, ob die Pumpe frei dreht.
• Jetzt mit Förderflüssigkeit wieder auffüllen und die
Pumpe betriebsfertig machen.
ACHTUNG!
Die Pumpe muß immer mit Förderflüssigkeit bis
zum Überlaufen gefüllt sein, damit sie ansaugt!
Achtung: Die Pumpe darf nicht trocken laufen. Für
Schäden an der Pumpe, die durch Trockenlaufen
entstehen, erlischt die Garantie des Herstellers.
Die Pumpe auf Dichtheit prüfen, undichte
Saugleitungen beeinträchtigen durch das
Ansaugen von Luft den einwandfreien
Pumpenbetrieb.
3

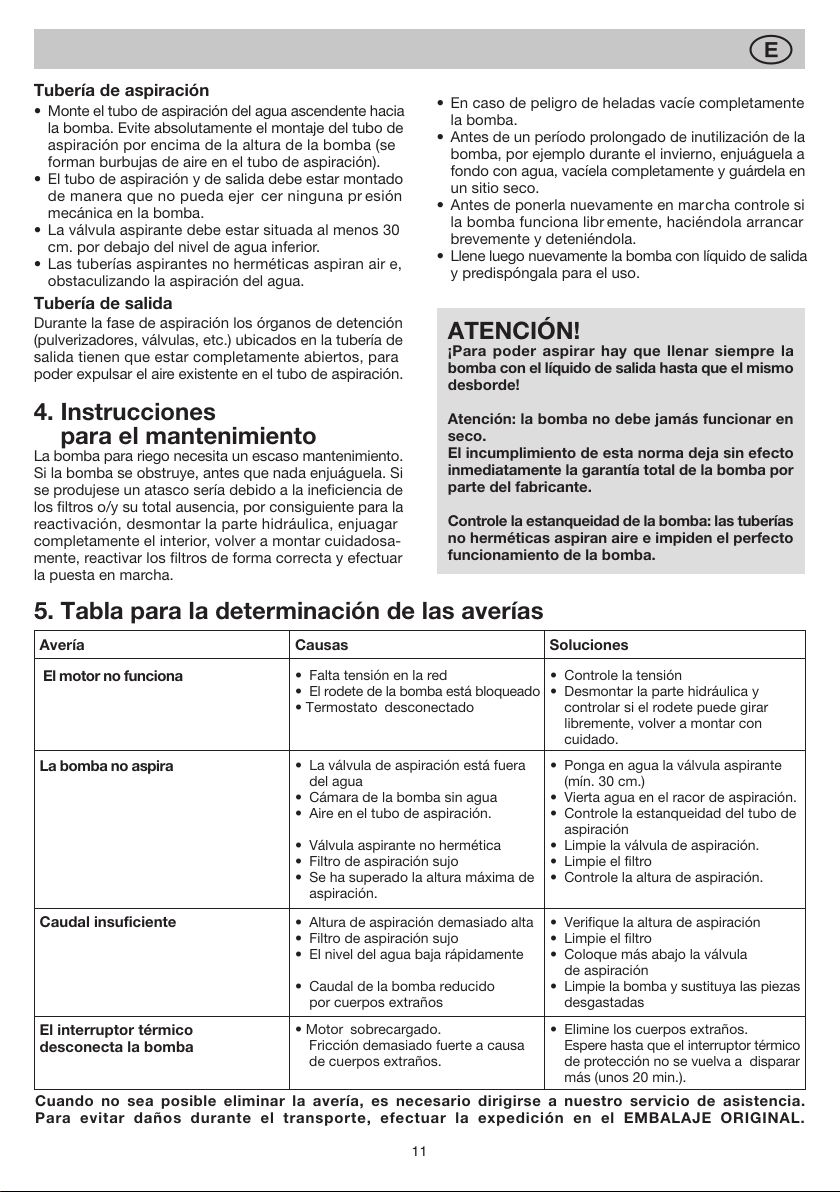

5. Fehlertabelle
Störungen Ursachen Abhilfe
Kein Motoranlauf
Pumpe saugt nicht an
Fördermenge ungenügend
Der Schutzschalter schaltet
die Pumpe ab
• Netzspannung fehlt
• Laufrad blockiert
• Thermostat hat abgeschaltet
• Spannung überprüfen
•
Den hydraulischen Teil ausbauen und
kontrollieren, ob sich das Laufrad frei
drehen kann, sorgfältig wieder einbauen.
• Saugventil nicht im Wasser
• Pumpenraum ohne Wasser
• Luft in der Saugleitung
• Saugventil undicht
• Saugkorb verschmutzt
• Max. Saughöhe überschritten
• Saugventil im Wasser anbringen
(mind. 30 cm)
• Wasser in Ansauganschluß füllen
• Dichtigkeit der Saugleitung überprüfen
• Saugventil reinigen
• Saugkorb reinigen
• Saughöhe überprüfen
• Saughöhe zu hoch
• Saugkorb verschmutzt
• Wasserspiegel sinkt rasch
• Pumpenleistung verringert durch
Fremdkörper
• Saughöhe überprüfen
• Saugkorb reinigen
• Saugventil tiefer legen
• Pumpe reinigen und Verschleißteile
ersetzen
• Motor überlastet - Reibung durch
Fremdstoffe zu hoch
• Fremdkörper entfernen. Warten, daß
der Schutzschalter nicht erneut
anspricht. (ca. 20 Min.).

1. Safety Measures
• Read carefully the operating instructions before
assembling and starting. The appliance must not be
used by operators who are not thoroughly acquainted
with the instructions handbook (operating instructions).
Moreover, the appliance must not be used by persons
under the age of 16.
• The user is liable towards third parties in the area where
the appliance is in operation.
• Before starting it is necessary to check that the
necessary electrical protection measures are met, by
means of a test carried out by a specialist.
WHILST using the pump, there should be
no person in the water or liquid to be
pumped, and the carrying out of any type
of maintenance is strictly forbidden.
The pump may be connected only by means of a
safety switch for fault currents, with an opening
rated current up to 30 mA and a socket with an
earth contact in compliance with the regulations.
Protection: at least 10 Amps.
Operation in swimming pools and garden ponds is
not recommended.
For other operation, the provisions in conformity with
the standard VDE 0100 part 702 must be respected.
CAUTION: Before checking, unplug the pump
from the mains!
Replacing the power supply cable requires using
special tools and therefore you must address to the
authorized after-sales service.
The pump may only operate with an extension
obtained through cable mod. H07 RNF and a thread
section of no less than 1 mm in compliance with the
DIN 57282 or DIN 57245 standard.
ELECTRIC SELF-PRIMING JET PUMP
4
• Before use it is necessary to check that the plug and
the mains connection line are not damaged.
• Unplug from the mains before performing any work on
the pump.
• Avoid directly exposing the pump to the jet of water.
• The user is responsible for complying with the local
regulations concerning assembly and safety.
• The user by taking appropriate measures (e.g. installing
an alarm, reserve pump and the like) will have to
exclude the possibility of indirect damage caused by
flooding premises due to failure of the pump.
• In the event of the pump failing, repair work may only
be carried out by the repair workshops of the technical
service. Only genuine spare parts must be used.
• It is notified that in conformity with the law on product
liability
we cannot be held responsible
for the damage caused by our appliance:
a) because of improper repairs not carried out by the
personnel of the assistance points authorized by us;
or
b) if GENUINE SPARE PARTS are not used to replace
parts; or
c) if the indications and provisions given in the instructions
handbook are not complied with.
The same provisions hold for the accessories.
Resistance
This pump should not be used to convey inflammable,
combustible or explosive liquids.
2. Use
CAUTION! Sector of use
• For irrigation and watering of lawns, gardens,
vegetable patches, etc.
• For operating garden sprinkler systems
• For drawing water from ponds, streams, water butts
and wells, subject to fitting of suitable filter.
Acceptable liquids
In order to pump clear water (fresh water), rainwater
or non-aggressive chemical cleaning solutions.
Abrasive liquids or any other type of corrosive
liquid could damage or destroy the pump.
Operating Instructions
Generally speaking it is recommended to use a
preliminary filter and exhauster with a suction
hose, suitable and foot valve (reflux lock) to avoid
long suction times and pointlessly damaging the
pump due to stones and solid foreign bodies.
• The noise (continuous equivalent in dbA) of
the motor-driven pumps is less or equal (≤) to
70 dbA.
• The voltage (230 Volts alternating current)
indicated on the pump rating plate must correspond
to the available mains voltage.
• The temperature of the liquid conveyed must not
exceed 35°C.
• Never attempt to lift or move the pump by stretching
the power-supply cable whilst it is plugged into the
mains.
• Make sure that the plugged electrical connections are
in an area safe from flooding and are protected from
humidity.

1. Safety Measures
• Read carefully the operating instructions before
assembling and starting. The appliance must not be
used by operators who are not thoroughly acquainted
with the instructions handbook (operating instructions).
Moreover, the appliance must not be used by persons
under the age of 16.
• The user is liable towards third parties in the area where
the appliance is in operation.
• Before starting it is necessary to check that the
necessary electrical protection measures are met, by
means of a test carried out by a specialist.
WHILST using the pump, there should be
no person in the water or liquid to be
pumped, and the carrying out of any type
of maintenance is strictly forbidden.
The pump may be connected only by means of a
safety switch for fault currents, with an opening
rated current up to 30 mA and a socket with an
earth contact in compliance with the regulations.
Protection: at least 10 Amps.
Operation in swimming pools and garden ponds is
not recommended.
For other operation, the provisions in conformity with
the standard VDE 0100 part 702 must be respected.
CAUTION: Before checking, unplug the pump
from the mains!
Replacing the power supply cable requires using
special tools and therefore you must address to the
authorized after-sales service.
The pump may only operate with an extension
obtained through cable mod. H07 RNF and a thread
section of no less than 1 mm in compliance with the
DIN 57282 or DIN 57245 standard.
ELECTRIC SELF-PRIMING JET PUMP
4
• Before use it is necessary to check that the plug and
the mains connection line are not damaged.
• Unplug from the mains before performing any work on
the pump.
• Avoid directly exposing the pump to the jet of water.
• The user is responsible for complying with the local
regulations concerning assembly and safety.
• The user by taking appropriate measures (e.g. installing
an alarm, reserve pump and the like) will have to
exclude the possibility of indirect damage caused by
flooding premises due to failure of the pump.
• In the event of the pump failing, repair work may only
be carried out by the repair workshops of the technical
service. Only genuine spare parts must be used.
• It is notified that in conformity with the law on product
liability
we cannot be held responsible
for the damage caused by our appliance:
a) because of improper repairs not carried out by the
personnel of the assistance points authorized by us;
or
b) if GENUINE SPARE PARTS are not used to replace
parts; or
c) if the indications and provisions given in the instructions
handbook are not complied with.
The same provisions hold for the accessories.
Resistance
This pump should not be used to convey inflammable,
combustible or explosive liquids.
2. Use
CAUTION! Sector of use
• For irrigation and watering of lawns, gardens,
vegetable patches, etc.
• For operating garden sprinkler systems
• For drawing water from ponds, streams, water butts
and wells, subject to fitting of suitable filter.
Acceptable liquids
In order to pump clear water (fresh water), rainwater
or non-aggressive chemical cleaning solutions.
Abrasive liquids or any other type of corrosive
liquid could damage or destroy the pump.
Operating Instructions
Generally speaking it is recommended to use a
preliminary filter and exhauster with a suction
hose, suitable and foot valve (reflux lock) to avoid
long suction times and pointlessly damaging the
pump due to stones and solid foreign bodies.
• The noise (continuous equivalent in dbA) of
the motor-driven pumps is less or equal (≤) to
70 dbA.
• The voltage (230 Volts alternating current)
indicated on the pump rating plate must correspond
to the available mains voltage.
• The temperature of the liquid conveyed must not
exceed 35°C.
• Never attempt to lift or move the pump by stretching
the power-supply cable whilst it is plugged into the
mains.
• Make sure that the plugged electrical connections are
in an area safe from flooding and are protected from
humidity.

3. Before Starting
Your irrigation pump is self-priming. Before starting for
the first time, the pump has to be filled through the
delivery union with the delivery liquid until it overflows.
Suction Piping
• Fit the water suction pipe so that it points upwards
towards the pump. Absolutely avoid fitting the suction
pipe higher than the pump (formation of air bubbles in
the suction pipe).
• The suction and delivery piping must be fitted so as
not to be able to apply any mechanical pressure on
the pump.
• The suction valve should be situated at least 30 cm.
below the bottom water level.
• Suction pipes that are not airtight suck in air obstructing
suction of the water.
Delivery Piping
During suction, the cut-off parts (sprayers, valves, etc.)
situated in the delivery piping have to be fully open so
that the air in the suction pipe can be freely expelled.
4. Maintenance Instructions
The irrigation pump is entirely maintenance-free.
Should the pump become blocked, first try rinsing. Should
it turn out that the blockage is due to the inefficiency or
complete absence of the filters, dismantle the hydraulic
section and thoroughly rinse the interior, carefully
reassemble and refit the filters correctly before turning
back on.
• If there is a risk of frost, the pump has to be emptied
completely.
• When the pump is not going to be used for a long
time, for instance in the winter period, it is
recommended to rinse out the pump thoroughly with
water, empty it completely and store it in a dry place.
• Before restarting, check whether the pump works freely
by briefly connecting and disconnecting it.
• Then fill the pump again with the delivery liquid and
set it up for use.
CAUTION!
In order to work, the pump must always be filled
with the delivery liquid until it overflows!
Caution: The pump must never run dry. The
manufacturer’s warranty is null and void in the
event of damage to the pump caused by its running
dry.
Check that the pump is airtight, in fact not airtight
pipes draw in air preventing the pump from
working properly.
If it is not possibile to eliminate the trouble, please call our service department.
To avoid damage during transport, please ship in the ORIGINAL PACKING.
5
5. Troubleshooting Table
Trouble Cause Remedy
Motor will not start
Pump will not suck
Insufficient rate of flow
Thermal cutout switches
off pump
• No mains voltage.
• Pump impeller jammed
• Thermostat detached.
• Check voltage.
• Dismantle the hydraulic section and
check whether the impeller rotates
freely; reassemble with care.
• Suction valve not in water.
• Pump chamber with no water.
• Air in suction pipe.
• Suction valve not airtight.
• Suction rose dirty.
• Max. suction lift exceeded.
• Put the suction valve into water
(min. 30 cm.)
• Pour water into the suction union.
• Check airtight of the suct. pipe.
• Clean the suction valve.
• Clean the suction rose.
• Check the suction lift.
• Suction lift too high.
• Dirty suction rose.
• Water level falls quickly.
• Pump flow rate reduced by foreign
bodies.
• Check suction lift.
• Clean the suction rose.
• Set the suct. valve lower down.
• Clean the pump and replace the worn
parts.
• Motor overload. Excessive friction
caused by foreign bodies.
• Eliminate the foreign bodies.
Wait for the thermal cutout switch to
trigger again (approx. 20 mins.).

1. Mesures de sécurité
• Lire attentivement la présente notice d’ utilisation avant
de procéder au montage et à la mise en service.
L’utilisation de l’appareil est interdite aux personnes
ne connaisant pas de façon approfondie la notice
d’utilisation. En outre, l’utilisation de l’appareil est
également interdite aux personnes âgées de moins de
16 ans.
• L’utilisateur est responsable à l’égard des tiers dans
la zone où l’appareil est en service.
• Avant la mise en service, faites vérifier par un spécialiste
si la machine présente bien les protections électriques
requises.
PENDANT l’utilisation de la pompe per-
sonne ne doit se trouver dans l’eau ou
dans le liquide à pomper. En outre, il est
interdit à ce moment-là d’effectuer toute opération
d’entretien. La pompe ne peut être reliée qu’au
moyen d’un disjoncteur différentiel, avec un cou-
rant nominal de décollage allant jusqu’à 30 mA et
une prise de mise à la terre installée conformément
aux dispositions.
Protection: 10 Amp. min.
L’emploi dans des piscines et des étangs de jardin
n’est pas prévu.
Pour tout autre emploi, les dispositions de la norme
VDE 0100, partie 702, doivent être respéctées.
ATTENTION: Débrancher la pompe avant de la
contrôler.
Le remplacement du cordon d’alimentation nécessite
l’utilisation d’outils spéciaux et ne peut donc être
effectué que par le service après-vente agréé.
La pompe peut fonctionner avec une rallonge consti-
tuée d’un câble modèle H07 RNF conforme aux
normes en vigueur. Sa section devra, en outre, être
d‘1 mm minimum, conformément à la norme DIN
57282 ou DIN 57245.
• Le bruit (continu équivalent en dbA) des
électropompes est inférieur ou égal (≤) à 70 dbA.
• La tension (230 volts courant alternatif) indiquée
sur la plaque de la pompe doit correspondre à la
tension du réseau.
• La température du liquide pompé ne doit pas dépasser
35°C.
• Ne jamais soulever ou transporter la pompe par le
câble d’alimentation branché au réseau.
• Assurez-vous que les branchements électriques se
trouvent à l’abri des inondations et de l’humidité.
• Avant l’utilisation, vérifiez si la ligne de branchement
au réseau et la prise sont endommagées.
• Débranchez la prise électrique avant toute intervention
sur la pompe.
ELETROPOMPE JET AUTO-AMORÇANTE
6
• Evitez d’exposer la pompe à des jets d’eau directs.
• L’utilisateur est responsable du respect des dispositions
locales en matière de montage et de sécurité.
• L’utilisateur doit exclure, par des mesures appropriées
(installation d’un système d’alarme, pompe de réserve
et similaires) la possibilité de dommages indirects
provoqués par l’ inondation de locaux suite à toute
anomalie de fonctionnement de la pompe.
• En cas d’un eventual dommage de la pompe, la repa-
ration devrà être effectuée seulement part les services
d’assistance autorisés. Il ne faut utiliser que des pièces
détachées d’origine.
Aux termes de la loi sur la responsabilité du produit
nous ne répondons pas
des dommages provoqués par notre appareil dus à:
a) des réparations non appropriées, effectuées par du
personnel autre que celui de nos réparateurs agréés;
b) des remplacements n’ayant pas été effectués avec
des PIECES DETACHEES D’ORIGINE;
c) si les indications et les dispositions figurant dans ce
mode d’emploi ne sont pas respectées. Ces disposi-
tions sont également applicables pour les accessoires.
Résistance
Cette pompe ne doit pas être utilisée pour le pompage
de liquides inflammables, combustibles ou explosifs.
2. Utilisation prévue
ATTENTION! Application
• Pour irriguer et arroser des espaces verts, des
potagers et des jardins.
• Pour faire fonctionner les dispositifs d’irrigation de
jardin.
• Pour prélever de l’eau des étangs, des ruisseaux,
des réserves d’eau de pluie et de puits, après avoir
appliqué un filtre adéquat.
Liquides permis
Pour pomper de l’eau claire (eau douce) et de l’eau
de pluie, ou de la lessive légère de lavage.
Les liquides abrasifs ou tout autre liquide agressif
peuvent détériorer ou détruire la pompe.
Mode d’emploi
En général, il est conseillé d’utiliser un filtre préli-
minaire et un kit aspirateur approprié pourvu d’un
tuyau flexible avec clapet de pied (arrêt du reflux),
pour éviter les temps longs de remous et des
dommages inutiles de la pompe dus à des pierres
et à des corps étrangers solides.


3. Avant la mise en service
Votre pompe d’irrigation est auto-aspirante. Avant la
mise en service, la pompe doit être remplie de liquide
par le raccord d’admission jusqu’à ce que le liquide
déborde.
Tuyau d’aspiration
• Montez le tuyau d’aspiration destiné au prélèvement
de l’eau de facon qu’il monte vers la pompe. Evitez
absolument de monter le tuyau d’aspiration plus haut
que la pompe (formation de bulles d’air dans le tuyau
d’aspiration).
• Le tuyau d’aspiration et de refoulement doit être monté
de façon à n’exercer aucune pression mécanique sur
la pompe.
• Le clapet d’aspiration doit être situé à 30 cm au moins
sous le niveau inférieur de l’eau.
• Les tuyaux d’aspiration non étanches aspirent de l’air,
ce qui a pour effet de gêner l’aspiration de l’eau.
Tuyau de refoulement
Durant la phase d’aspiration, les organes d’arrêt (gicleurs,
clapets etc.) situés dans le tuyau de refoulement doivent
être complètement ouverts, afin de permettre l’expulsion
de l’air présent dans le tuyau d’aspiration.
4. Entretien
La pompe d’irrigation ne nécessite d’aucun entretien.
En cas d’obstruction de la pompe, il convient avant tout
de la rincer. Si la pompe devait se boucher, c’est en
raison de l’inefficacité des filtres ou/et de leur absence
totale. Par conséquent, pour en rétablir le fonctionnement,
démonter la partie hydraulique, rincer tout l’intérieur,
remonter soigneusement, remettre les filtres correctement
et effectuer la mise en service.
• En cas de risque de gel, la pompe doit être complète-
ment vidée.
• Avant une longue période d’inutilisation de la pompe,
en hiver par exemple, nous vous conseillons de la
rincer à fond à l’eau, de la vider complètement et de
la conserver dans un endroit sec.
• Avant la remise en service, contrôlez le bon fonction-
nement de la pompe. Pour ce faire, faites-la démarrer
puis arrêtez-la pendant quelques instants.
• Ensuite, remplissez de nouveau la pompe de liquide
et préparez-la pour l’utilisation.
ATTENTION!
Pour pouvoir aspirer, la pompe doit toujours être
remplie, au préalable, de liquide, jusqu’à ce que
ce dernier déborde!
Attention: La pompe ne doit pas fonctionner à
vide. La garantie du constructeur n‘intervient pas
en cas de fonctionnement à vide.
Contrôlez l’étanchéité de la pompe. Les tuyaux
non étanches qui aspirent de l’air empêchent le
bon fonctionnement de la pompe.
Si vous n’êtes pas en mesure de résoudre le problème, veuillez-vous adresser à notre service après-vente.
Pour éviter des dommages pendant le transport, nous vous prions d’expédier la pompe dans l’EMBALLAGE D’ORIGINE.
7
5. Tableau de détection des anomalies
Anomalies Causes Remèdes
Le moteur ne démarre pas
La pompe n’aspire pas
Débit insuffisant
Le relais thermique désactive
la pompe
• Absence alimentation électrique
• Couronne pompe bloquée
• Thermostat débranché
• Vérifier l’alimentation
•
Démonter la partie hydraulique et contrôler
si la couronne peut tourner librement, puis
remonter soigneusement.
• Le clapet d’aspiration n’est pas dans
l’eau
• Chambre pompe sans eau
• Air dans le tuyau d’aspiration
• Clapet d’aspiration non étanche
• Crépine obstruée
• Dépassement de la hauteur max.
d’aspiration
• Plonger le clapet d’aspiration dans l’eau
(30 cm min.)
• Verser de l’eau dans le raccord
d’aspiration
• Vérifier l’étanchéité du tuyau
d’aspiration
• Nettoyer le clapet d’aspiration
• Nettoyer la crépine
• Contrôler la hauteur d’aspiration
• Hauteur d’aspirat. trop élevée
• Crépine encrassée
• Le niveau de l’eau baisse rapid.
• Débit de la pompe réduit par des corps
étrangers
• Vérifier la hauteur d’aspiration
• Nettoyer la crépine
• Abaisser le clapet d’aspiration
• Nettoyer la pompe et remplacer les
pièces usées
• Moteur surchargé.
Frottement trop fort dû à des corps
étrangers.
• Eliminer les corps étrangers.
Attendre que le relais thermique se
déclenche à nouveau (20 min.)

1. Misure di sicurezza
• Leggere attentamente le istruzioni per l’uso prima di
effettuare il montaggio e la messa in funzione. È vietato
l’uso dell’apparecchio alle persone che non conoscono
in modo approfondito il libretto d’istruzioni (istruzioni
per l’uso). L’uso dell’apparecchio è inoltre vietato ai
minori di 16 anni.
• L’utente è responsabile nei confronti di terzi nella zona
in cui l’apparecchio è in funzione.
• Prima della messa in funzione occorre assicurarsi che
ci siano le necessarie misure elettriche di protezione,
mediante una prova eseguita da uno specialista.
DURANTE l’uso della pompa non devono
esserci persone in acqua o nel liquido da
pompare, ed è proibito eseguire qualsiasi
tipo di manutenzione. La pompa deve essere
collegata solo per mezzo di un interruttore di
sicurezza salvavita, con una corrente nominale di
apertura fino a 30 mA e una presa con contatto
di terra installata conformemente alle disposizioni.
Protezione: minimo 10 Amp.
Non è previsto l’utilizzo in piscine e stagni da giardino.
Per altri usi, devono essere rispettate le prescrizioni
conformi alla Norma VDE 0100 parte 702.
ATTENZIONE: Prima di effettuare il controllo della
pompa disinserire la spina.
Per la sostituzione del cavo di alimentazione serve
una attrezzatura speciale quindi dovete rivolgervi al
centro assistenza autorizzato.
La pompa può funzionare con una prolunga che sia
realizzata con cavo mod. H07 RNF conforme alle
norme vigenti e di una sezione di filo non inferiore ad
1 mm. conforme alla norma DIN 57282 oppure DIN
57245.
• La rumorosità (continua equivalente in dbA)
delle elettropompe è inferiore o uguale (≤) a 70
dbA.
• La tensione (230 Volt corrente alternata) indicata sulla
targhetta della pompa deve corrispondere alla tensione
di rete disponibile.
• La temperatura del liquido convogliato non deve
superare 35°C max.
• Non sollevare o trasportar e mai la pompa facendo
presa sul cavo di alimentazione collegato alla rete.
• Assicurarsi che le connessioni elettriche a spina si
trovino in una zona sicura da allagamenti e siano
protette dall’umidità.
• Prima dell’uso occorr e verificare che la linea di
allacciamento alla rete e la spina non siano danneggiate.
• Disinserire la spina della rete prima di eseguire qualsiasi
intervento sulla pompa.
• Evitare che la pompa sia esposta direttamente al getto
d’acqua.
• L’utente è r esponsabile del rispetto delle locali
disposizioni di montaggio e sicurezza.
ELETTROPOMPA AUTOADESCANTE JET
8
• L’utente dovrà escluder e mediante pr ovvedimenti
adeguati (per es. installazione di allarme, pompa di
riserva e simili) la possibilità di danni indiretti causati
dall’allagamento di locali per guasti della pompa.
• In caso di eventuale guasto della pompa, i lavori di
riparazione potranno essere effettuati solo dalle officine
di riparazione del servizio assistenza. Devono essere
usati solo pezzi di ricambio originali.
• Si avverte che ai sensi della legge sulla responsabilità
del prodotto
non rispondiamo
di danni che possano venire causati dal nostro
apparecchio:
a) per riparazioni improprie che non vengono effettuate
dal personale dei punti di assistenza da noi autorizzati;
b)oppure se per una sostituzione di pezzi non vengono
utilizzati PEZZI DI RICAMBIO ORIGINALI;
c)oppure se non vengono rispettate le indicazioni e le
disposizioni riportate nel libretto d’istruzioni.
Per gli accessori valgono le stesse disposizioni.
Resistenza
Con questa pompa non possono esser e convogliati
liquidi infiammabili, combustibili o esplosivi.
2. Impiego previsto
ATTENZIONE! Settore d’impiego
• Per irrigare e annaffiare zone verdi, orti e giardini
• Per il funzionamento di irrigatori da giardino
• Per prelevare acqua da stagni, ruscelli, riserve
d’acqua piovana e pozzi, previo, filtro adeguato.
Liquidi ammessi
Per pompare acqua chiara (acqua dolce), acqua
piovana, o liscivia leggera da lavaggio.
I liquidi abrasivi o aggressivi possono danneggiare o
distruggere la pompa.
Istruzioni per l’uso
Principalmente si consiglia l’uso di un filtro preliminare
adeguato e di un kit d’aspirazione dotato di un tubo
flessibile con valvola di fondo (arresto di riflusso) per
evitare lunghi tempi di risucchio e un inutile danneg-
giamento della pompa a causa di pietr e e corpi
estranei solidi.
3. Prima della messa in funzione
La vostra pompa per l’irrigazione è autoadescante.
Precedentemente alla prima messa in funzione la pompa
deve essere riempita attraverso il raccordo di mandata
con il liquido di mandata, fino alla fuoriuscita dello stesso.

1. Misure di sicurezza
• Leggere attentamente le istruzioni per l’uso prima di
effettuare il montaggio e la messa in funzione. È vietato
l’uso dell’apparecchio alle persone che non conoscono
in modo approfondito il libretto d’istruzioni (istruzioni
per l’uso). L’uso dell’apparecchio è inoltre vietato ai
minori di 16 anni.
• L’utente è responsabile nei confronti di terzi nella zona
in cui l’apparecchio è in funzione.
• Prima della messa in funzione occorre assicurarsi che
ci siano le necessarie misure elettriche di protezione,
mediante una prova eseguita da uno specialista.
DURANTE l’uso della pompa non devono
esserci persone in acqua o nel liquido da
pompare, ed è proibito eseguire qualsiasi
tipo di manutenzione. La pompa deve essere
collegata solo per mezzo di un interruttore di
sicurezza salvavita, con una corrente nominale di
apertura fino a 30 mA e una presa con contatto
di terra installata conformemente alle disposizioni.
Protezione: minimo 10 Amp.
Non è previsto l’utilizzo in piscine e stagni da giardino.
Per altri usi, devono essere rispettate le prescrizioni
conformi alla Norma VDE 0100 parte 702.
ATTENZIONE: Prima di effettuare il controllo della
pompa disinserire la spina.
Per la sostituzione del cavo di alimentazione serve
una attrezzatura speciale quindi dovete rivolgervi al
centro assistenza autorizzato.
La pompa può funzionare con una prolunga che sia
realizzata con cavo mod. H07 RNF conforme alle
norme vigenti e di una sezione di filo non inferiore ad
1 mm. conforme alla norma DIN 57282 oppure DIN
57245.
• La rumorosità (continua equivalente in dbA)
delle elettropompe è inferiore o uguale (≤) a 70
dbA.
• La tensione (230 Volt corrente alternata) indicata sulla
targhetta della pompa deve corrispondere alla tensione
di rete disponibile.
• La temperatura del liquido convogliato non deve
superare 35°C max.
• Non sollevare o trasportar e mai la pompa facendo
presa sul cavo di alimentazione collegato alla rete.
• Assicurarsi che le connessioni elettriche a spina si
trovino in una zona sicura da allagamenti e siano
protette dall’umidità.
• Prima dell’uso occorr e verificare che la linea di
allacciamento alla rete e la spina non siano danneggiate.
• Disinserire la spina della rete prima di eseguire qualsiasi
intervento sulla pompa.
• Evitare che la pompa sia esposta direttamente al getto
d’acqua.
• L’utente è r esponsabile del rispetto delle locali
disposizioni di montaggio e sicurezza.
ELETTROPOMPA AUTOADESCANTE JET
8
• L’utente dovrà escluder e mediante pr ovvedimenti
adeguati (per es. installazione di allarme, pompa di
riserva e simili) la possibilità di danni indiretti causati
dall’allagamento di locali per guasti della pompa.
• In caso di eventuale guasto della pompa, i lavori di
riparazione potranno essere effettuati solo dalle officine
di riparazione del servizio assistenza. Devono essere
usati solo pezzi di ricambio originali.
• Si avverte che ai sensi della legge sulla responsabilità
del prodotto
non rispondiamo
di danni che possano venire causati dal nostro
apparecchio:
a) per riparazioni improprie che non vengono effettuate
dal personale dei punti di assistenza da noi autorizzati;
b)oppure se per una sostituzione di pezzi non vengono
utilizzati PEZZI DI RICAMBIO ORIGINALI;
c)oppure se non vengono rispettate le indicazioni e le
disposizioni riportate nel libretto d’istruzioni.
Per gli accessori valgono le stesse disposizioni.
Resistenza
Con questa pompa non possono esser e convogliati
liquidi infiammabili, combustibili o esplosivi.
2. Impiego previsto
ATTENZIONE! Settore d’impiego
• Per irrigare e annaffiare zone verdi, orti e giardini
• Per il funzionamento di irrigatori da giardino
• Per prelevare acqua da stagni, ruscelli, riserve
d’acqua piovana e pozzi, previo, filtro adeguato.
Liquidi ammessi
Per pompare acqua chiara (acqua dolce), acqua
piovana, o liscivia leggera da lavaggio.
I liquidi abrasivi o aggressivi possono danneggiare o
distruggere la pompa.
Istruzioni per l’uso
Principalmente si consiglia l’uso di un filtro preliminare
adeguato e di un kit d’aspirazione dotato di un tubo
flessibile con valvola di fondo (arresto di riflusso) per
evitare lunghi tempi di risucchio e un inutile danneg-
giamento della pompa a causa di pietr e e corpi
estranei solidi.
3. Prima della messa in funzione
La vostra pompa per l’irrigazione è autoadescante.
Precedentemente alla prima messa in funzione la pompa
deve essere riempita attraverso il raccordo di mandata
con il liquido di mandata, fino alla fuoriuscita dello stesso.

Tubazione aspirante
• Montare il tubo aspirante del prelievo acqua ascendente
verso la pompa. Evitare assolutamente di montare il
tubo aspirante oltre l’altezza della pompa
(formazione di bolle d’aria nel tubo aspirante).
• La tubazione aspirante e di mandata deve esser e
montata in modo tale da non poter esercitare alcuna
pressione meccanica sulla pompa.
• La valvola aspirante dovrebbe essere situata almeno
30 cm. sotto il livello d’acqua inferiore.
• Le tubazioni aspiranti non ermetiche aspirano aria
ostacolando l’aspirazione dell’acqua.
Tubazione di mandata
Durante la fase di aspirazione, gli or gani di arr esto
(spruzzatori, valvole ecc.) situati nella tubazione di man-
data devono essere completamente aperti, affinchè l’aria
presente nel tubo aspirante possa essere espulsa libera-
mente.
4. Istruzioni per la manutenzione
La Pompa per irrigazione necessita di scarsa manuten-
zione. Se la pompa si intasa si deve effettuare innanzitutto
un risciacquo della stessa. Se si dovesse verificar e un
intasamento è dovuto all’ inefficenza dei filtri o/e alla loro
totale mancanza quindi per il ripristino smontare la parte
idraulica risciacquare tutto l’ interno rimontare accurata-
mente ripristinare i filtri in modo corretto ed effettuare la
messa in funzione.
• In caso di pericolo di gelo, la pompa deve esser e
svuotata completamente.
• Prima di un lungo periodo di inutilizzo della pompa,
(per es. nel periodo invernale), si consiglia di risciacquare
a fondo la pompa con acqua, svuotarla completamente
e riporla in luogo asciutto.
• Prima della rimessa in funzione controllare se la pompa
funziona liberamente, accendendo e spegnendo bre-
vemente la stessa.
• Riempire poi nuovamente la pompa con liquido di
mandata e predisporla per l’uso.
ATTENZIONE!
La pompa, per poter aspirare, deve essere sempre
riempita con il liquido di mandata fino alla fuoriu-
scita dello stesso!
Attenzione! La pompa non deve mai funzionare a
secco. L’inadempienza di tale regola comporta il
decadimento immediato della garanzia totale della
pompa.
Controllare l’ermeticità della pompa; le tubazioni
non ermetiche aspirano aria impedendo il perfetto
funzionamento della pompa.
Qualora non sia possibile eliminare il guasto, siete pregati di rivolgervi al nostro servizio assistenza.
Per evitare danni durante il trasporto si prega effettuare la spedizione nell’IMBALLAGGIO ORIGINALE.
9
5. Tabella per la determinazione dei guasti
Guasti Cause Rimedi
Il motore non parte
La pompa non aspira
Portata insufficiente
L’interruttore termico
disinserisce la pompa
• Manca la tensione di rete
• Girante pompa bloccato
• Termostato staccato
• Verificare la tensione
• Smontare la parte idraulica e
controllare se la girante è libera di
ruotare, rimontare con cura
• Valvola aspirante non nell’acqua
• Camera pompa senza acqua
• Aria nel tubo aspirante
• Valv. aspir. non ermetica
• Filtro aspirazione sporco
• Superata la max. altezza
di aspirazione
• Mettere in acqua la valvola
aspirante (min. 30 cm.)
• Versare acqua nel raccordo aspir.
• Verificare la tenuta del tubo aspir.
• Pulire la valvola aspirante
• Pulire il filtro
• Controllare l’altezza
di aspirazione
• Altezza di aspirazione troppo elevata
• Filtro aspirazione sporco
• Il livello dell’acqua si abbassa
rapidamente
• Portata della pompa ridotta
da corpi estranei
• Verificare l’altezza di aspirazione
• Pulire il filtro
• Disporre più in basso la valvola
aspirante
• Pulire la pompa e sostituire
i pezzi usurati
• Motore sovraccarico.
Attrito troppo forte dovuto
a corpi estranei
• Eliminare i corpi estranei.
Aspettare finché l’interruttore
termico di protezione non scatti
nuovamente (ca. 20 min.)

1. Medidas de seguridad
• Lea atentamente las instrucciones para el empleo
antes de efectuar el montaje y la puesta en mar cha.
Se prohíbe el empleo de la bomba a personas sin un
profundo conocimiento del manual de instrucciones
(instrucciones para el empleo). Se prohíbe el uso de
la bomba a menores de 16 años.
• El usuario es responsable ante terceras personas que
pudieran encontrarse en la zona mientras el equipo
está funcionando.
• Antes de la puesta en marcha verifique la existencia
de todas las medidas eléctricas de protección, mediante
una prueba realizada por un experto.
DURANTE el uso de la bomba no deberán
encontrarse personas en agua o en el
líquido que hay que bombear y está
prohibido realizar cualquier tipo de mantenimiento.
La bomba debe estar conectada solamente por
medio de un interruptor diferencial, con una
corriente nominal de apertura hasta los 30 mA y
una toma de tierra instalada de conformidad con
las disposiciones vigentes.
Protección: mínimo 10 Amperios.
La utilización de la bomba en piscinas o estanques
de jardín no es prevista. Por otras utilizaciónes, tienen
que ser respetadas las disposiciones conformes a la
norma VDE 0100, parte 702.
ATENCIÓN: Antes de efectuar el control de la
bomba, desenchufar la clavija de la red de
alimentación.
Para la sustitución del cable de alimentación debe
ser utilizada una herramienta especial, por lo tanto
es necesario dirigirse al centr o de asistencia
autorizado. La bomba puede funcionar con una
alargadera realizada con un cable modelo H07 RNF
conforme a las normas vigentes y de una sección de
hilo no inferior a 1 mm, de acuerdo con las normas
DIN 57282 o DIN 57245.
• El ruido (continuo y equivalente en dbA) de
las bombas eléctricas es inferior o igual (≤) a
70 dbA.
• La tensión (230 V/ca) indicada en la placa de
la bomba debe corresponder a la tensión de la r ed de
suministro eléctrico.
• La temperatura del líquido transportado no tiene que
superar los 35°C como máximo.
• No levantar o transportar nunca la bomba agarrándola
por el cable de alimentación conectado a la red.
• Asegúrese de que las conexiones eléctricas con en-
chufes se encuentren en una zona segura, protegidas
de cualquier posibilidad de inundación o humedad.
• Antes del uso controle que la línea de conexión con
la red y el enchufe no estén dañados.
• Desenchufe la bomba antes de r ealizar cualquier
operación en la misma.
• Evite que la bomba se encuentre expuesta directamente
al chorro directo de agua.
ELECTROBOMBA AUTOASPIRANTE JET
10
• El usario es r esponsable del cumplimiento de las
disposiciones locales vigentes respecto al montaje y
seguridad.
• El usario tiene que excluir con medidas adecuadas
(por ej. la instalación de alarmas, bomba de r eserva
y semejantes) toda posibilidad de daños indir ectos
derivados de la inundación de los locales, causados
por la bomba.
• En caso de cualquier avería de la bomba, los trabajos
de reparación tienen que ser efectuados solamente
por talleres de reparación del servicio de asistencia,
usando sólo repuestos originales.
• Se advierte que, de acuerdo con la ley sobre la respon-
sabilidad del producto,
no respondemos
por los daños causados por nuestro aparato:
a) por reparaciones inadecuadas que no lleva a cabo el
personal de nuestros centros de asistencia autorizados;
b)si no se utilizan REPUESTOS ORIGINALES para susti-
tuir las piezas;
c) si no se cumplen con las indicaciones y las disposicio-
nes contenidas en el manual de instrucciones.
Para los accesorios rigen las mismas disposiciones.
Resistencia
Con esta bomba no pueden ser transportados líquidos
inflamables, combustibles o explosivos.
2. Utilización prevista
¡ATENCIÓN! Sector de uso
• Para regar y rociar zonas verdes, huertos y jardines
• Para el funcionamiento de regadores de jardín
• Para sacar agua de estanques, manantiales,
reservas de agua de lluvia y pozos, previo adecuado
filtro.
Líquidos admitidos
Para bombear agua clara (agua blanda), agua de
lluvia o lejía ligera de lavado.
Los líquidos abrasivos o cualquier otro líquido agre-
sivo, podrían dañar o destruir la bomba.
Instrucciones para el empleo
Se aconseja principalmente el uso de un filtro preli-
minar adecuado y de un equipamiento para la aspi-
ración dotado de una manguera con válvula de fondo
(detención del reflujo) para evitar tiempos prolongados
de aspiración e inútiles daños de la bomba, derivados
de piedras y cuerpos sólidos extraños.
3. Antes de la puesta en marcha
Su bomba para el riego es autoaspirante. Antes de
ponerla en marcha por primera vez tiene que llenarla, a
través del racor de salida, con el líquido de salida, hasta
que el mismo desborde.

1. Medidas de seguridad
• Lea atentamente las instrucciones para el empleo
antes de efectuar el montaje y la puesta en mar cha.
Se prohíbe el empleo de la bomba a personas sin un
profundo conocimiento del manual de instrucciones
(instrucciones para el empleo). Se prohíbe el uso de
la bomba a menores de 16 años.
• El usuario es responsable ante terceras personas que
pudieran encontrarse en la zona mientras el equipo
está funcionando.
• Antes de la puesta en marcha verifique la existencia
de todas las medidas eléctricas de protección, mediante
una prueba realizada por un experto.
DURANTE el uso de la bomba no deberán
encontrarse personas en agua o en el
líquido que hay que bombear y está
prohibido realizar cualquier tipo de mantenimiento.
La bomba debe estar conectada solamente por
medio de un interruptor diferencial, con una
corriente nominal de apertura hasta los 30 mA y
una toma de tierra instalada de conformidad con
las disposiciones vigentes.
Protección: mínimo 10 Amperios.
La utilización de la bomba en piscinas o estanques
de jardín no es prevista. Por otras utilizaciónes, tienen
que ser respetadas las disposiciones conformes a la
norma VDE 0100, parte 702.
ATENCIÓN: Antes de efectuar el control de la
bomba, desenchufar la clavija de la red de
alimentación.
Para la sustitución del cable de alimentación debe
ser utilizada una herramienta especial, por lo tanto
es necesario dirigirse al centr o de asistencia
autorizado. La bomba puede funcionar con una
alargadera realizada con un cable modelo H07 RNF
conforme a las normas vigentes y de una sección de
hilo no inferior a 1 mm, de acuerdo con las normas
DIN 57282 o DIN 57245.
• El ruido (continuo y equivalente en dbA) de
las bombas eléctricas es inferior o igual (≤) a
70 dbA.
• La tensión (230 V/ca) indicada en la placa de
la bomba debe corresponder a la tensión de la r ed de
suministro eléctrico.
• La temperatura del líquido transportado no tiene que
superar los 35°C como máximo.
• No levantar o transportar nunca la bomba agarrándola
por el cable de alimentación conectado a la red.
• Asegúrese de que las conexiones eléctricas con en-
chufes se encuentren en una zona segura, protegidas
de cualquier posibilidad de inundación o humedad.
• Antes del uso controle que la línea de conexión con
la red y el enchufe no estén dañados.
• Desenchufe la bomba antes de r ealizar cualquier
operación en la misma.
• Evite que la bomba se encuentre expuesta directamente
al chorro directo de agua.
ELECTROBOMBA AUTOASPIRANTE JET
10
• El usario es r esponsable del cumplimiento de las
disposiciones locales vigentes respecto al montaje y
seguridad.
• El usario tiene que excluir con medidas adecuadas
(por ej. la instalación de alarmas, bomba de r eserva
y semejantes) toda posibilidad de daños indir ectos
derivados de la inundación de los locales, causados
por la bomba.
• En caso de cualquier avería de la bomba, los trabajos
de reparación tienen que ser efectuados solamente
por talleres de reparación del servicio de asistencia,
usando sólo repuestos originales.
• Se advierte que, de acuerdo con la ley sobre la respon-
sabilidad del producto,
no respondemos
por los daños causados por nuestro aparato:
a) por reparaciones inadecuadas que no lleva a cabo el
personal de nuestros centros de asistencia autorizados;
b)si no se utilizan REPUESTOS ORIGINALES para susti-
tuir las piezas;
c) si no se cumplen con las indicaciones y las disposicio-
nes contenidas en el manual de instrucciones.
Para los accesorios rigen las mismas disposiciones.
Resistencia
Con esta bomba no pueden ser transportados líquidos
inflamables, combustibles o explosivos.
2. Utilización prevista
¡ATENCIÓN! Sector de uso
• Para regar y rociar zonas verdes, huertos y jardines
• Para el funcionamiento de regadores de jardín
• Para sacar agua de estanques, manantiales,
reservas de agua de lluvia y pozos, previo adecuado
filtro.
Líquidos admitidos
Para bombear agua clara (agua blanda), agua de
lluvia o lejía ligera de lavado.
Los líquidos abrasivos o cualquier otro líquido agre-
sivo, podrían dañar o destruir la bomba.
Instrucciones para el empleo
Se aconseja principalmente el uso de un filtro preli-
minar adecuado y de un equipamiento para la aspi-
ración dotado de una manguera con válvula de fondo
(detención del reflujo) para evitar tiempos prolongados
de aspiración e inútiles daños de la bomba, derivados
de piedras y cuerpos sólidos extraños.
3. Antes de la puesta en marcha
Su bomba para el riego es autoaspirante. Antes de
ponerla en marcha por primera vez tiene que llenarla, a
través del racor de salida, con el líquido de salida, hasta
que el mismo desborde.

Tubería de aspiración
• Monte el tubo de aspiración del agua ascendente hacia
la bomba. Evite absolutamente el montaje del tubo de
aspiración por encima de la altura de la bomba (se
forman burbujas de aire en el tubo de aspiración).
• El tubo de aspiración y de salida debe estar montado
de manera que no pueda ejer cer ninguna pr esión
mecánica en la bomba.
• La válvula aspirante debe estar situada al menos 30
cm. por debajo del nivel de agua inferior.
• Las tuberías aspirantes no herméticas aspiran air e,
obstaculizando la aspiración del agua.
Tubería de salida
Durante la fase de aspiración los órganos de detención
(pulverizadores, válvulas, etc.) ubicados en la tubería de
salida tienen que estar completamente abiertos, para
poder expulsar el aire existente en el tubo de aspiración.
4. Instrucciones
para el mantenimiento
La bomba para riego necesita un escaso mantenimiento.
Si la bomba se obstruye, antes que nada enjuáguela. Si
se produjese un atasco sería debido a la ineficiencia de
los filtros o/y su total ausencia, por consiguiente para la
reactivación, desmontar la parte hidráulica, enjuagar
completamente el interior, volver a montar cuidadosa-
mente, reactivar los filtros de forma correcta y efectuar
la puesta en marcha.
• En caso de peligro de heladas vacíe completamente
la bomba.
• Antes de un período prolongado de inutilización de la
bomba, por ejemplo durante el invierno, enjuáguela a
fondo con agua, vacíela completamente y guárdela en
un sitio seco.
• Antes de ponerla nuevamente en marcha controle si
la bomba funciona libr emente, haciéndola arrancar
brevemente y deteniéndola.
• Llene luego nuevamente la bomba con líquido de salida
y predispóngala para el uso.
ATENCIÓN!
¡Para poder aspirar hay que llenar siempre la
bomba con el líquido de salida hasta que el mismo
desborde!
Atención: la bomba no debe jamás funcionar en
seco.
El incumplimiento de esta norma deja sin efecto
inmediatamente la garantía total de la bomba por
parte del fabricante.
Controle la estanqueidad de la bomba: las tuberías
no herméticas aspiran aire e impiden el perfecto
funcionamiento de la bomba.
Cuando no sea posible eliminar la avería, es necesario dirigirse a nuestro servicio de asistencia.
Para evitar daños durante el transporte, efectuar la expedición en el EMBALAJE ORIGINAL.
11
5. Tabla para la determinación de las averías
Avería Causas Soluciones
El motor no funciona
La bomba no aspira
Caudal insuficiente
El interruptor térmico
desconecta la bomba
• Falta tensión en la red
• El rodete de la bomba está bloqueado
• Termostato desconectado
• Controle la tensión
• Desmontar la parte hidráulica y
controlar si el rodete puede girar
libremente, volver a montar con
cuidado.
• La válvula de aspiración está fuera
del agua
• Cámara de la bomba sin agua
• Aire en el tubo de aspiración.
• Válvula aspirante no hermética
• Filtro de aspiración sujo
• Se ha superado la altura máxima de
aspiración.
• Ponga en agua la válvula aspirante
(mín. 30 cm.)
• Vierta agua en el racor de aspiración.
• Controle la estanqueidad del tubo de
aspiración
• Limpie la válvula de aspiración.
• Limpie el filtro
• Controle la altura de aspiración.
• Altura de aspiración demasiado alta
• Filtro de aspiración sujo
• El nivel del agua baja rápidamente
• Caudal de la bomba reducido
por cuerpos extraños
• Verifique la altura de aspiración
• Limpie el filtro
• Coloque más abajo la válvula
de aspiración
• Limpie la bomba y sustituya las piezas
desgastadas
• Motor sobrecargado.
Fricción demasiado fuerte a causa
de cuerpos extraños.
• Elimine los cuerpos extraños.
Espere hasta que el interruptor térmico
de protección no se vuelva a disparar
más (unos 20 min.).

12

12
13

RUS

INSTALLATIONZEICHNUNG DER PUMPE
INSTALLATION DIAGRAM OF THE PUMP
SCHEMA D’INSTALLATION DE LAPOMPE
SCHEMA D’INSTALLAZIONE DELLA POMPA
ESQUEMA DE INSTALACION DE LA ELECTROBOMBA
14

INSTALLATIONZEICHNUNG DER PUMPE
INSTALLATION DIAGRAM OF THE PUMP
SCHEMA D’INSTALLATION DE LAPOMPE
SCHEMA D’INSTALLAZIONE DELLA POMPA
ESQUEMA DE INSTALACION DE LA ELECTROBOMBA
14
15




16



RUS
