Sportplus SP-MSP-008-B User manual

BEDIENUNGSANLEITUNG
User Manual
Side Stepper
Mode d‘emploi
Mini stepper
EN
SP-MSP-008-B
FR
SP-MSP-008-B-IM-DE+GB+FR-01.indb 1 18/4/2016 4:27 PM

2
Sehr geehrte Kundin
Sehr geehrter Kunde,
Wir gratulieren Ihnen zu Ihrem neuen SportPlus Produkt und sind überzeugt, dass
Sie mit diesem Produkt zufrieden sein werden.
Um eine stets optimale Funktion und Leistungsbereitschaft Ihres Produktes zu
gewährleisten, haben wir eine Bitte an Sie:
Bevor Sie das Produkt das erste Mal benutzen, lesen Sie sich bitte die folgende
Bedienungsanleitung sorgfältig durch!
Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in
der Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden
kommt.
Bewahren Sie diese Anleitung zum späteren Nachlesen auf.
Falls Sie das Produkt einmal an eine andere Person weitergeben möchten, legen Sie
bitte diese Bedienungsanleitung immer mit dazu.
INHALT
1. TECHNISCHE DATEN............................................................................................... 2
2. SICHERHEITSHINWEISE................................................................................. 3
3. HINWEISE ZUR MONTAGE ..................................................................................... 5
4. MONTAGEANLEITUNG............................................................................................ 6
5. BEDIENUNG DES PRODUKTS .............................................................................. 11
5B. BEDIENUNG DES COMPUTERS ........................................................................... 12
6. EXPLOSIONSZEICHNUNG..................................................................................... 13
7. TEILELISTE ............................................................................................................. 14
8. WARTUNG, REINIGUNG UND PFLEGE ................................................................ 15
9. ENTSORGUNGSHINWEISE ................................................................................... 15
10. REKLAMATIONEN & GEWÄHRLEISTUNGEN....................................................... 15
1. TECHNISCHE DATEN
Spezikationen des Produkts
• Maße (LxBxH): ....................................48 x 52 x 131 cm
• Gesamtgewicht:............................................12,2 kg
• Bremssystem: ............................geschwindigkeitsunabhängig
• Schrittbewegung:......................................... abhängig
• Klasse:..................................................... H.C.
• Max. Gewicht des Benutzers: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 kg
Spezikationen des Computers
• Anzahl der Batterien: .............................................1
• Batterietyp: .......................................LR03 AAA / 1,5 V
SP-MSP-008-B-IM-DE+GB+FR-01.indb 2 18/4/2016 4:27 PM

3
DEUTSCH
2. SICHERHEITSHINWEISE
VERWENDUNGSZWECK
• Dieses Produkt ist kein Spielzeug, sondern ein Sportgerät und darf nur
bestimmungsgemäß verwendet werden.
• Das Produkt ist für die Nutzung im häuslichen Bereich konzipiert und nicht für
medizinische, therapeutische oder gewerbliche Zwecke geeignet
• Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der
Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen
nicht bestimmungsgemäßen Gebrauch verursacht wurden.
• Dieses Produkt muss von einem Erwachsenen aufgebaut werden.
• Dieses Produkt ist nicht für den gewerblichen Gebrauch konstruiert. Die Benutzung
des Produktes erfordert bestimmte Fähigkeiten und Kenntnisse. Setzen Sie es nur
altersgerecht ein.
• Das Produkt stärkt bei regelmäβigem Training das Herz-Kreislaufsystem, trainiert
Waden, Oberschenkel und Gesäβ.
• Das höchstzulässige Gewicht auf diesem Produkt beträgt 100 kg.
GEFAHR FÜR KINDER
• Achten Sie darauf, dass das Verpackungsmaterial nicht in Kinderhände gelangt. Es
besteht Erstickungsgefahr!
• Eltern und andere Aufsichtspersonen sollten sich Ihrer Verantwortung bewusst sein,
da aufgrund des natürlichen Spieltriebes und der Experimentierfreudigkeit der Kinder
mit Situationen zu rechnen ist, für die dieses Produkt nicht gebaut ist.
• Kinder erkennen nicht die Gefahr, die von diesem Produkt ausgehen kann. Halten Sie
Kinder daher fern von diesem Produkt. Das Produkt ist kein Spielzeug. Bewahren Sie
das Produkt an einem Ort auf, der für Kinder und Haustiere unzugänglich ist.
• Wenn das Produkt von einem Kind benutzt wird, lassen Sie es mit dem Produkt nicht
unbeaufsichtigt. Nehmen Sie die entsprechenden Einstellungen am Produkt selber
vor und beaufsichtigen Sie den Übungsablauf.
SP-MSP-008-B-IM-DE+GB+FR-01.indb 3 18/4/2016 4:27 PM

4
2. SICHERHEITSHINWEISE
VORSICHT - VERLETZUNGSGEFAHR
• Benutzen Sie kein beschädigtes oder defektes Produkt. Wenden Sie sich in diesem
Fall an eine Fachwerkstatt oder unser Service Center.
• Prüfen Sie das Produkt vor jeder Benutzung auf einwandfreien Zustand. Defekte Teile
müssen sofort ausgetauscht werden, da sonst Funktion und Sicherheit beeinträchtigt
werden.
• Sorgen Sie dafür, dass nie mehr als eine Person gleichzeitig das Produkt benutzt.
• Benutzen Sie das Produkt immer auf einem ebenen, rutschfesten, waagerechten
und soliden Untergrund. Benutzen Sie es nie in der Nähe von Wasser und halten Sie
aus Sicherheitsgründen rund um das Produkt einen ausreichenden Freiraum von
mindestens 1 Meter ein. Achten Sie darauf, dass Ihre Arme und Beine nicht in die
Nähe von beweglichen Teilen kommen. Stecken Sie keine Materialien in bestehende
Öffnungen des Produktes.
VORSICHT – PRODUKTSCHÄDEN
• Überprüfen Sie das Produkt vor und nach Gebrauch auf Schäden und Verschleiß-
spuren. Nehmen Sie keine baulichen Veränderungen vor! Verwenden Sie zu Ihrer
eigenen Sicherheit nur Original-Ersatzteile.
• Lassen Sie Reparaturen nur in einer Fachwerkstatt oder von ähnlich qualizierten
Personen durchführen – durch unsachgemäße Reparaturen können erhebliche
Gefahren für den Benutzer entstehen. Benutzen Sie dieses Produkt ausschließlich für
die Zwecke, die in der Bedienungsanleitung beschrieben werden.
• Schützen Sie das Produkt vor Wasserspritzern, Feuchtigkeit, hohen Temperaturen
und direkter Sonneneinstrahlung.
HINWEISE ZUM UMGANG MIT BATTERIEN
• Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie Batterien
deshalb für Kinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort
medizinische Hilfe in Anspruch genommen werden.
• Entnehmen Sie Batterien, wenn diese verbraucht sind oder Sie das Produkt länger
nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können.
• Batterien dürfen nicht geladen oder mit anderen Mitteln reaktiviert, nicht auseinander
genommen, ins Feuer geworfen oder kurzgeschlossen werden. Es besteht
EXPLOSIONSGEFAHR!
• Achten Sie beim Einsetzen von Batterien auf die richtige Polung (+) und (-). Ersetzen
Sie stets alle Batterien durch neue, verwenden Sie nicht alte und neue Batterien oder
Batterien verschiedenen Typs gemeinsam!
• Verwenden Sie vorzugsweise Alkali-Batterien, da diese von längerer Lebensdauer
sind als herkömmliche Zink-Kohle-Batterien.
• Ein Batteriewechsel wird notwendig, sobald die Anzeige schwächer wird oder
vollständig verblasst.
SP-MSP-008-B-IM-DE+GB+FR-01.indb 4 18/4/2016 4:27 PM

5
DEUTSCH
3. HINWEISE ZUR MONTAGE
• Die Montage des Produkts muss sorgfältig und von einer erwachsenen Person
vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch
versierten Person in Anspruch.
• Bevor Sie mit dem Zusammenbau des Produkts beginnen, lesen Sie die
Aufbauschritte sorgfältig durch und sehen Sie sich die Bauzeichnung an.
• Entfernen Sie sämtliches Verpackungsmaterial und legen dann die einzelnen
Teile auf eine freie Fläche. Dieses verschafft Ihnen einen Überblick und erleichtert
das Zusammenbauen. Schützen Sie die Aufbauäche durch eine Unterlage vor
Verschmutzen bzw. Verkratzen.
• Überprüfen Sie nun anhand der Teileliste, ob alle Bauteile vorhanden sind. Entsorgen
Sie das Verpackungsmaterial erst nach abgeschlossener Montage.
• Beachten Sie, dass bei der Benutzung von Werkzeug und bei handwerklichen
Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher
sorgfältig und umsichtig bei der Montage des Produkts vor.
• Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, lassen Sie z.B. kein Werkzeug
umherliegen. Deponieren Sie Verpackungsmaterial so, dass keine Gefahren davon
ausgehen können. Folien oder Kunststofftüten bergen eine Erstickungsgefahr für
Kinder!
• Nachdem Sie das Produkt gemäß der Bedienungsanleitung aufgebaut haben,
vergewissern Sie sich, dass sämtliche Schrauben, Bolzen und Muttern richtig
angebracht und festgezogen sind.
• Legen Sie gegebenenfalls zum Schutz Ihres Fußbodens eine Schutzmatte (nicht im
Lieferumfang enthalten) unter das Produkt, da nicht ausgeschlossen werden kann,
dass z.B. Gummifüße spuren hinterlassen.
SP-MSP-008-B-IM-DE+GB+FR-01.indb 5 18/4/2016 4:27 PM

6

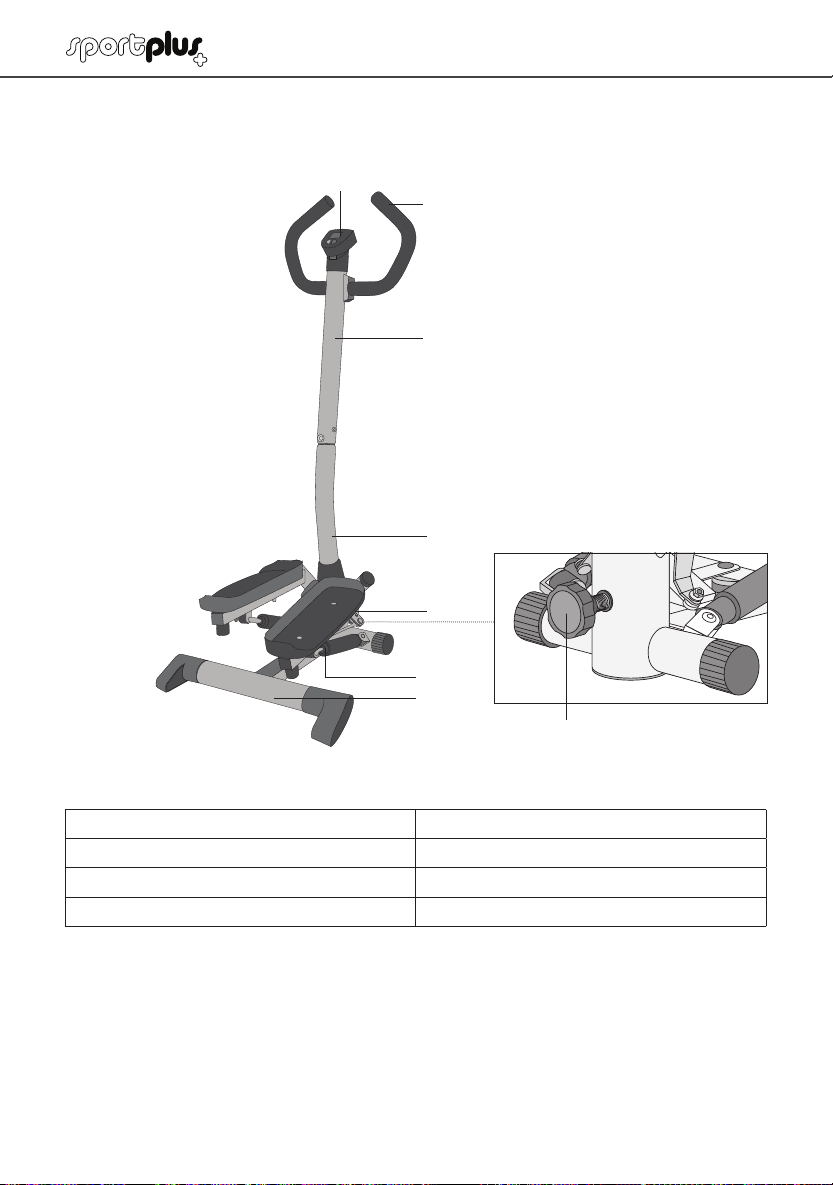

4. MONTAGEANLEITUNG
11
15
6
4
5
7
1
14
Detailansicht Drehknauf
11: Computer 7 : Pedale
6: Handgriff 15: Hydraulik-Zylinder
4: Oberes Rohr 1: Basis
5: Unteres Rohr 14: Drehknauf
DerSide Stepper istvon uns sokonstruiert worden, dasser leicht zusammenzubauen
und zu benutzen ist.
WICHTIG: Alle Teile auspacken und auf Schäden überprüfen.
SP-MSP-008-B-IM-DE+GB+FR-01.indb 6 18/4/2016 4:27 PM

7
DEUTSCH
4. MONTAGEANLEITUNG

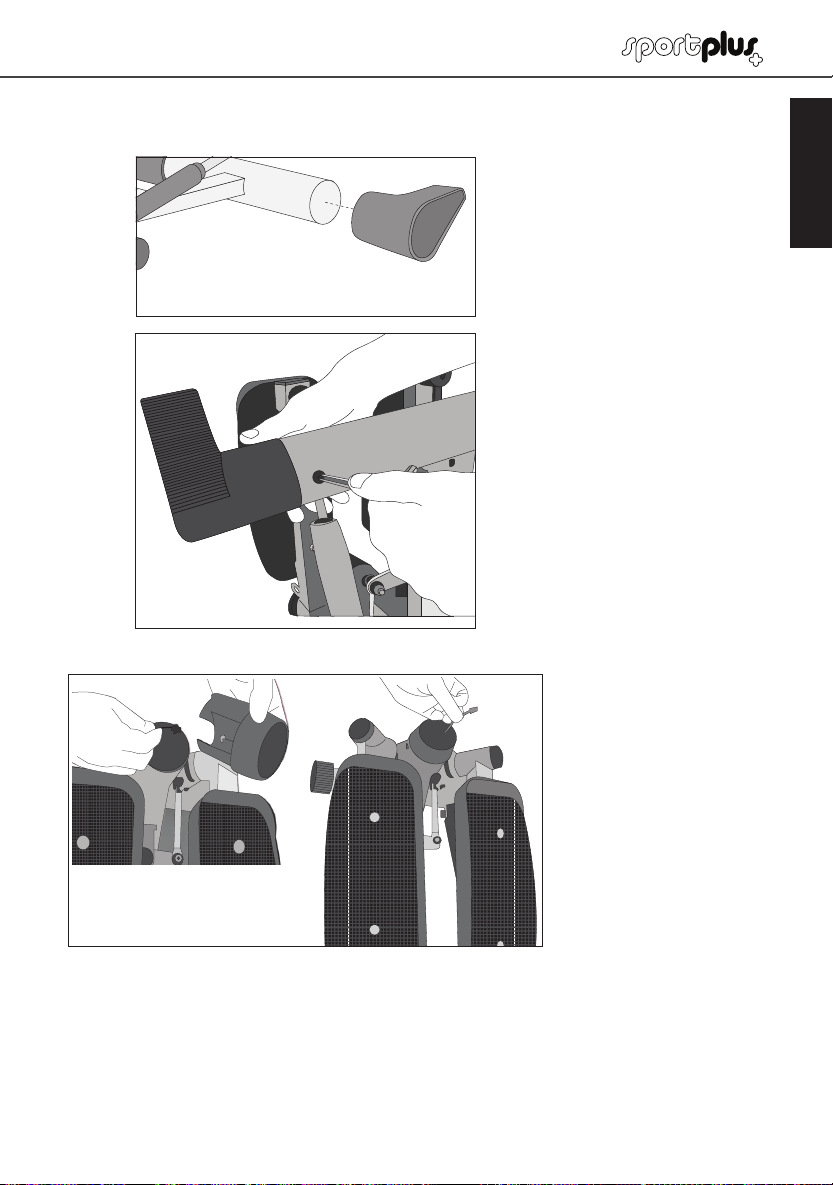

SCHRITT 1 A:
• Die zwei hinteren
Standfüße (51,52) in
die Enden des hinteren
Stabilisators an der
Basis (1) stecken.
SCHRITT 1 B:
• Befestigen Sie die
Standfüße mit jeweils
einer Schraube (48).
SCHRITT 2:
• Führen Sie den
Anschluss für das
Computerkabel (44)
durchdieAbdeckung(13)
an der Basis (1).
• Setzen Sie die
Abdeckung (13) auf
die Basis (1) und
drücken Sie diese auf
die Basis. (Siehe Abb.
links).
SP-MSP-008-B-IM-DE+GB+FR-01.indb 7 18/4/2016 4:27 PM

8
SCHRITT 3:
• Verbinden Sie das
männliche Ende des
Computerkabels (44)
mit dem weiblichen
Anschluss in der
Basis (1).
• Führen Sie das
Computerkabel von
Unten durch das
untere Rohr (5)
SCHRITT 4:
• Stecken Sie das
untere Rohr (5) in die
Basis und sichern Sie
die Verbindung mit 4
Unterlegscheiben (38)
und 4 Schrauben (39).
• Werkzeug:
Inbusschlüssel (54).
SP-MSP-008-B-IM-DE+GB+FR-01.indb 8 18/4/2016 4:27 PM

9
DEUTSCH

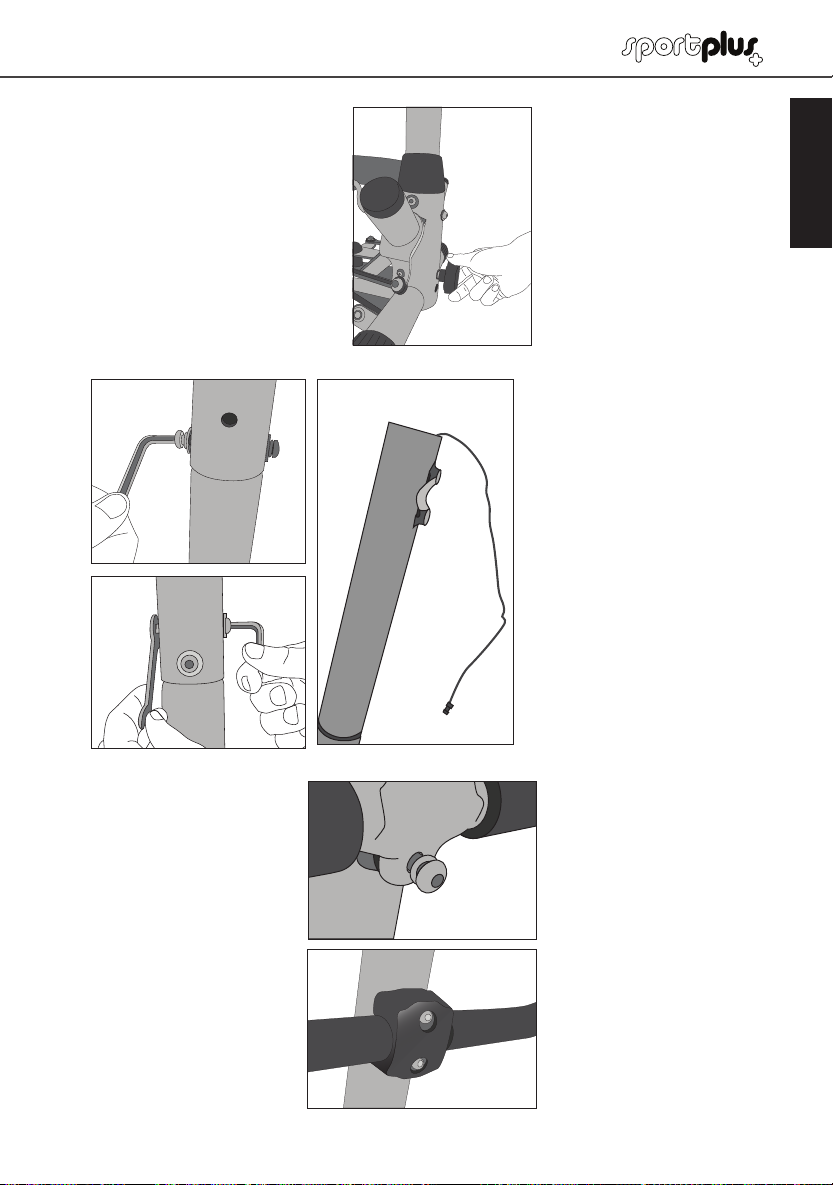

SCHRITT 5:
• Drehen Sie den
Drehknauf (14) in die
vorgesehene Aufnahme
an der Vorderseite der
Basis (1).
SCHRITT 6:
• Führen Sie das
Computerkabel (44)
von unten durch das
obere Rohr (4).
• BefestigenSiedasobere
Rohr (4) an dem unteren
Rohr (5) und sichern
Sie die Verbindung
mit 2 Unterleg-
scheiben (49) und
2 Schrauben (43) sowie
mit 1 Mutter (47) und
1 Gewindeschraube (8)
• Werkzeug:
Inbusschlüssel (54) und
Maulschlüssel (53).
SCHRITT 7 A:
• Befestigen Sie den
Hangriff (6) an dem
Oberen Rohr (4) mit 2
Federscheiben (9) und
2 Schrauben (45).
• Werkzeug:
Inbusschlüssel (54).
SCHRITT 7 B:
• Setzen Sie die Plastik-
Abdeckung (46) auf die
Handgriff-Halterung.
SP-MSP-008-B-IM-DE+GB+FR-01.indb 9 18/4/2016 4:27 PM

10

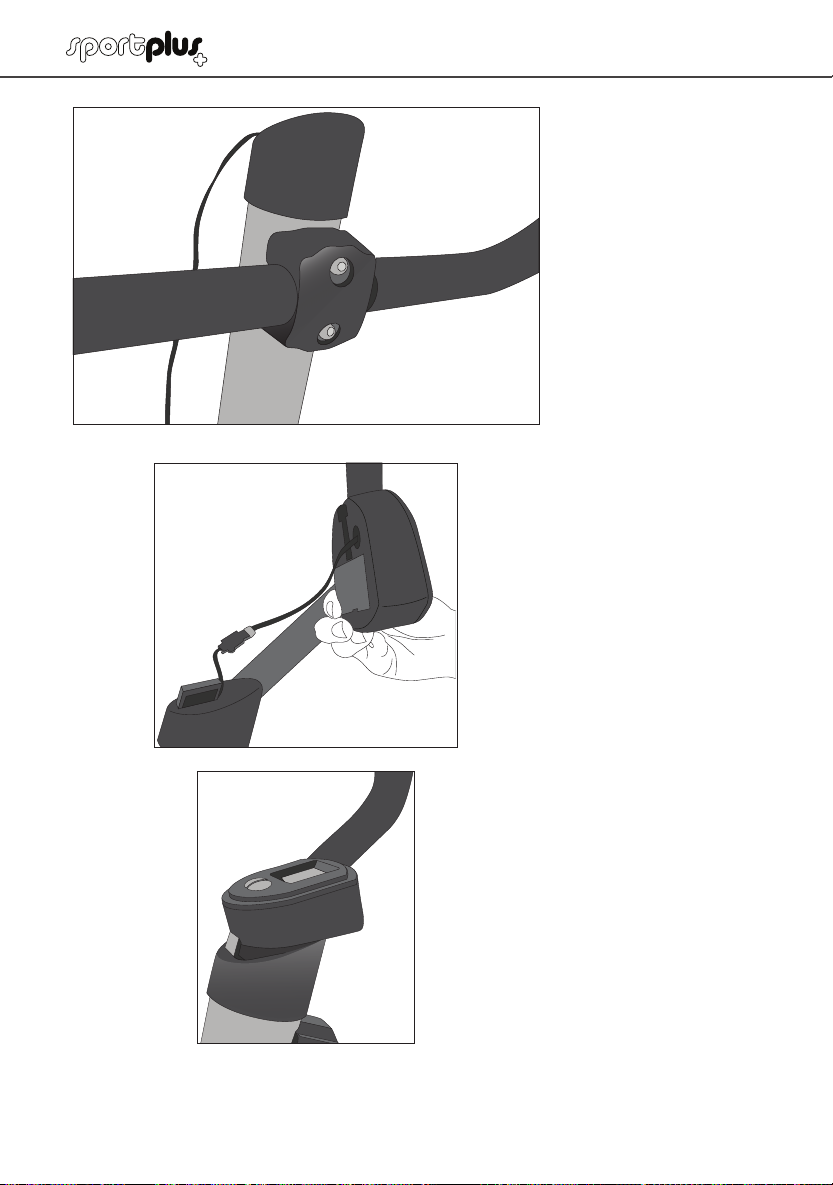

SCHRITT 8 A:
• Führen Sie das
Computerkabel (44)
in die Computer-
Halterung (10).
Schieben Sie die
Computer- Halterung
auf das obere Rohr (4)
und drücken Sie es
nach unten.
SCHRITT 8 B:
• Verbinden Sie das
Computerkabel (44) mit
dem Computer (11).
SCHRITT 8 C:
• Stecken Sie den
Computer (11)
auf die Computer-
Halterung (10).
SP-MSP-008-B-IM-DE+GB+FR-01.indb 10 18/4/2016 4:27 PM
