SR Gadgets POWER BAR DUO User manual

POWER BAR
DUO
MANUAL
BEDIENUNGSANLEITUNG

POWER BAR DUO
Small, handy, powerful - your mobile
charging station for two GoPro® Hero3
rechargeable batteries und plenty of other
USB devices.
The POWER BAR DUO features a built-in
rechargeable battery and can be used to
charge batteries and power devices without
using an additional external power source.
GOPRO® BATTERY TRAYS:
ENGLISH
HOUSING COVER
STATUS TRAY 1
USB OUT
USB IN
POWER BUTTON
STATUS TRAY 2
STATUS
POWER BAR
BATTERY TRAY 1
BATTERY TRAY 2
1b1a

Turning the POWER
BAR DUO on and off
• By pressing the power button for 2
seconds, the device gets switched on or
off.
• When turned on, the status LED of the
POWER BAR (ill.1a) shows the state of
charge of the internal battery.
Note:
• To save power the LED will turn off after 10 seconds.
• The device will turn off automatically if not in use for
over 1 minute.
• A quick press on the power button will show if the
device is still switched on

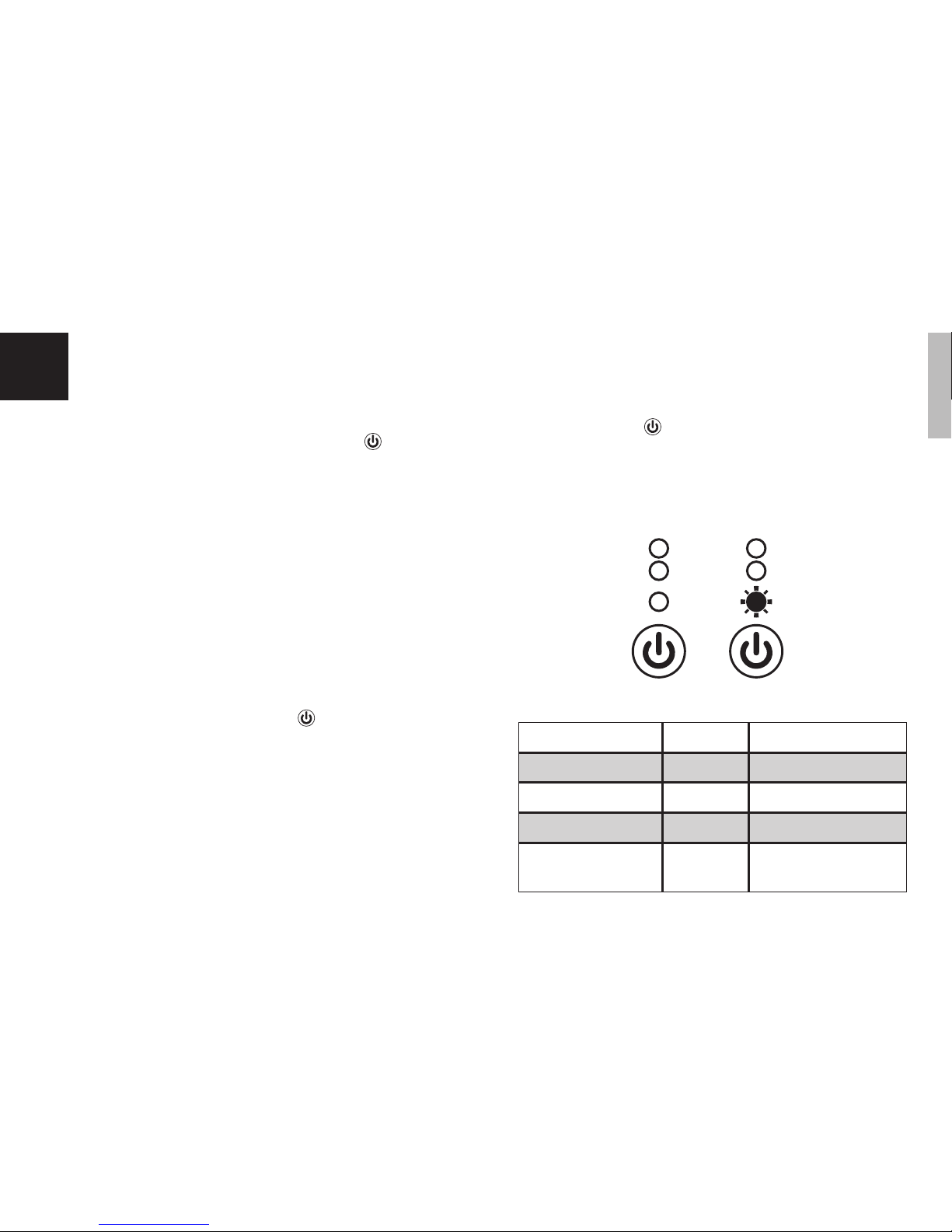

Checking the state of charge
• If the POWER BAR DUO is switched on,
a quick press on the power button will
show the capacity of the internal battery.
This is possible even during the charging
process.
CAPACITY COLOR LED ACTIVITY
0–30% red once/second
30–60% yellow once/second
60% or more green once/second
fully charged green lights up 1 min. then
turns device off
ENGLISH
1

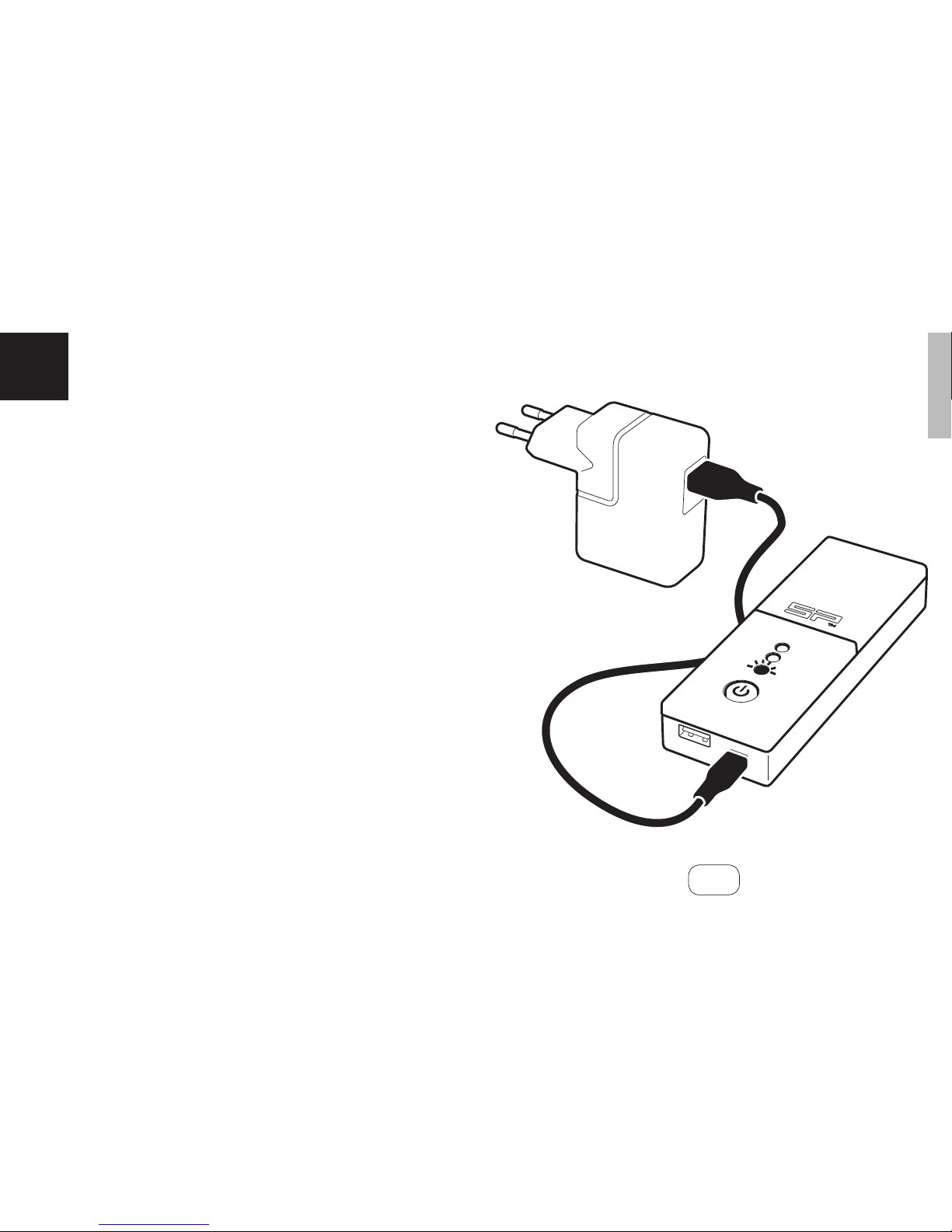

Charging the
POWER BAR DUO
• Connect the included cable to the Mini-
USB plug [IN] of the POWER BAR DUO.
• Connect the cable to a matching USB
power source (ill.2a).
• The charging process automatically
starts.
• After getting fully charged or by
unplugging the USB cable the POWER
BAR DUO will turn off.
Notes:
• If there are rechargeable batteries in Tray 1 or Tray 2,
those will get charged before the internal battery.
• Fully charging the POWER BAR DUO will also reset the
internal software in case of malfunction.
Using a 5V 1A power source, it will take about 4 hours to fully
charge the internal, completely depleted battery at room tempera-
ture. The actual time to charge depends on the ambient tempera-
ture and the state of charge of the internal battery.
ENGLISH
25V 1A
2a

Charging of GoPro®
Hero3 batteries
• Remove the housing cover (ill.3a)
• Put 1 or 2 GoPro® batteries in the desig-
nated battery trays (ill.3b)
• Start the charging process by pressing
and holding the power button for 2
seconds.
Concerning the order of charging:
• A battery put in before the charging process will also
get charged ahead of the internal battery.
• If two batteries are placed in the device, the one in
Tray 1 (ill.1b) will get charged rst.
Using a 5V 1A power source, it will take about 1,5 hours to fully
charge a completely depleted GoPro® battery at room tempera-
ture. The actual time to charge depends on the ambient tempera-
ture and the state of charge of the internal battery.
ENGLISH
3
3b
3a
CAPACITY COLOR LED (Tray 1 or 2)
0–30% red once/second
30–60% yellow once/second
60% or more green once/second
fully charged green lights up 1 min. then
turns device off

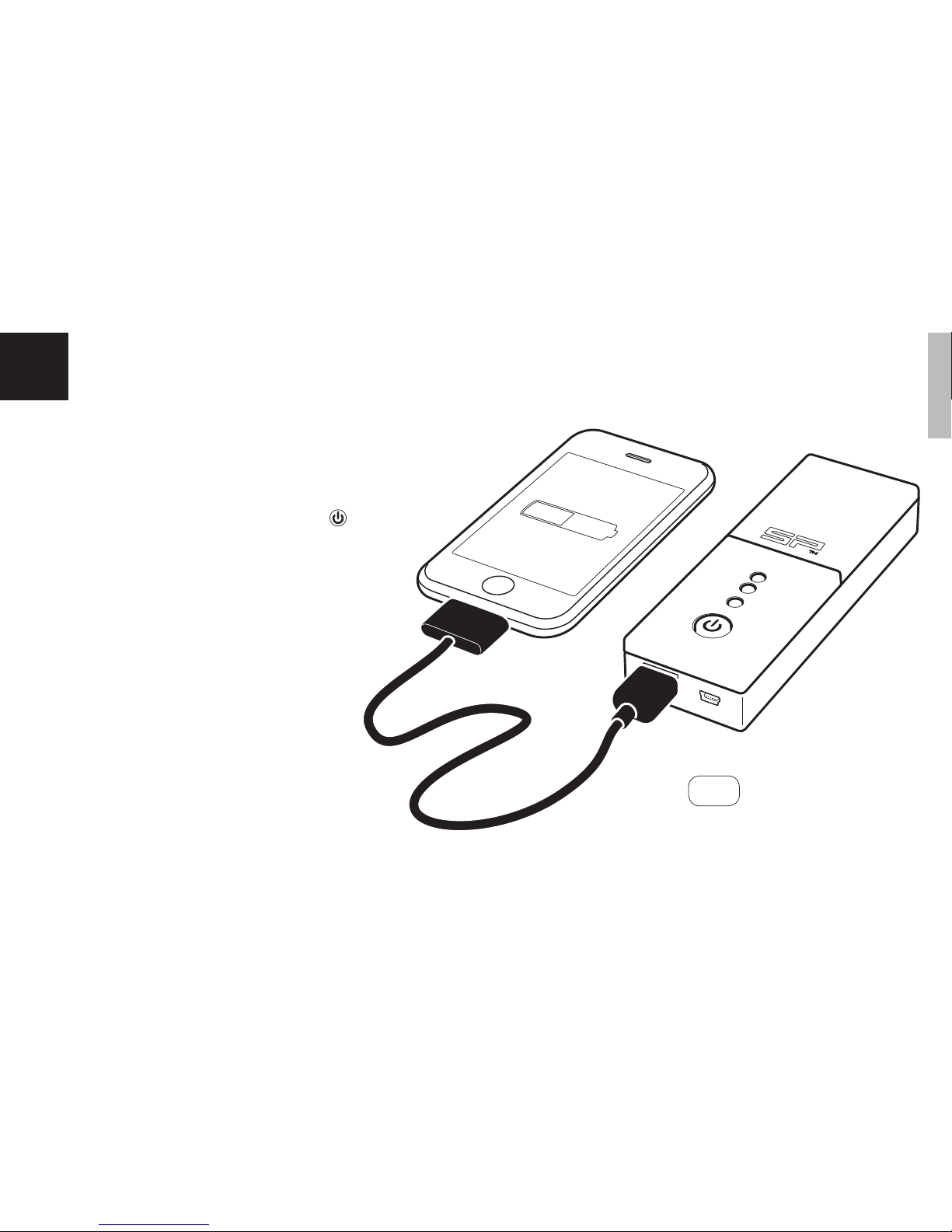

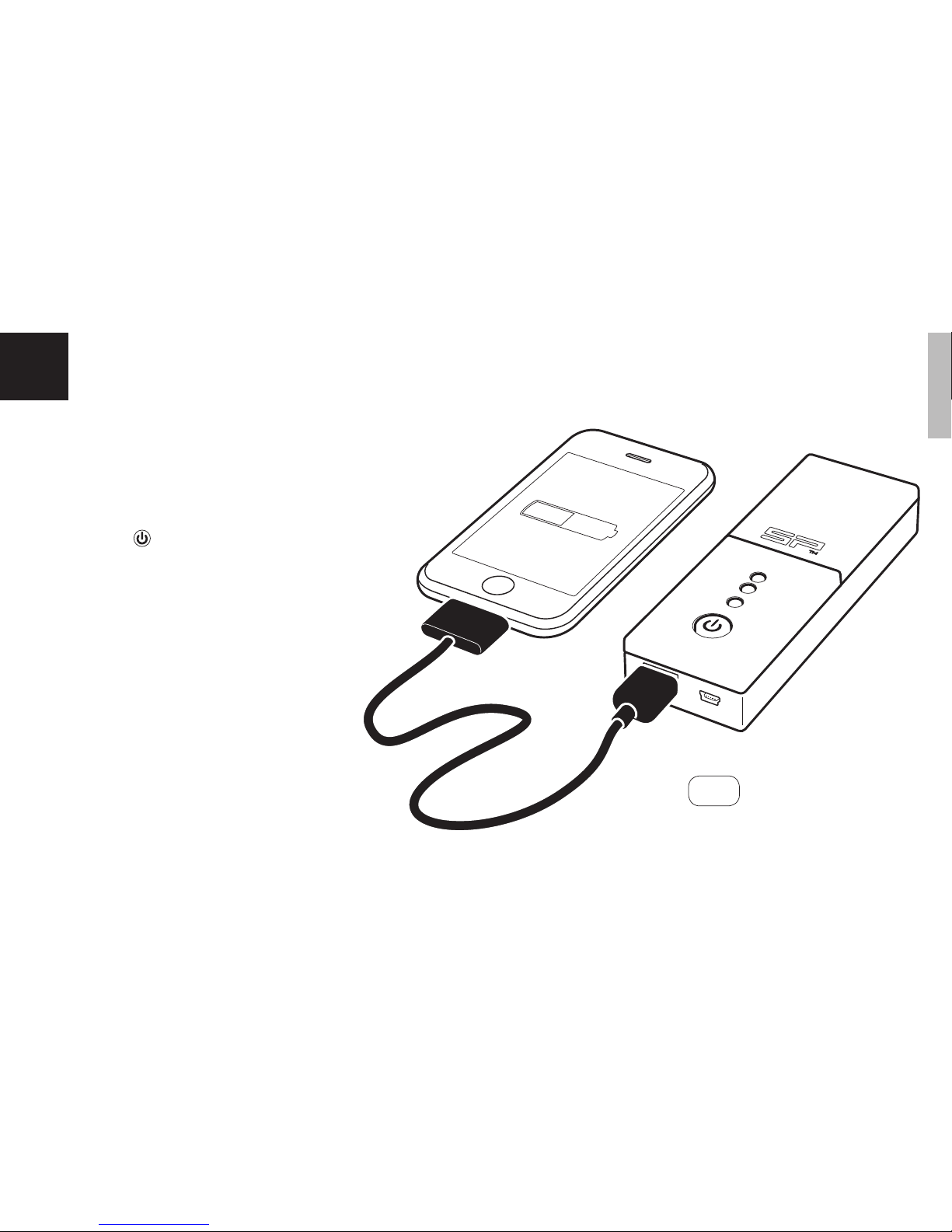

Charging of external
USB devices
• Use the cable to connect a suitable device to
the USB socket [OUT] on the POWER BAR
DUO (ill.4a)
• Press and hold the power button for
2 seconds to start the charging process.
• When the charging process is nished
or by disconnecting the USB cable,
the POWER BAR DUO will turn off
automatically.
Concerning the order of charging:
• If the POWER BAR DUO is also
connected to an external power source
(USB IN), the internal battery will get
charged rst.
ENGLISH
4
4a
The actual time to charge depends on the connected device,
the ambient temperature and the state of charge of the internal
battery.

Simultaneous
charging
• The battery trays and external charging can be
used simultaneously.
• Please note the order of charging:
ENGLISH
5
ORDER CHARGED IF CONNECTED
1 battery in tray 1
2 battery in tray 2
3 POWER BAR DUO
if connected to external power source
4 external USB device
Handling advice
• Only use suitable GoPro® HERO3 batteries in the
battery trays.
• For optimal charging performance of the internal bat-
tery a 5V 1A power source is recommended.
• Make sure there is ample air circulation during the
charging process.
• Fully charging the POWER BAR DUO will also reset the
internal software in case of malfunction.
• Do not use the POWER BAR DUO in water, rain, snow
or other very humid envirmonments.
• Do not keep for longer periods in direct sunlight, hot
environments, or near other sources of heat.
• Do not operate the device if it has suffered heavy
shock or has been otherwise damaged.
• Avoid scratching and abrasion of the housing by using
the included protective bag.
• Do not use any liquids to clean the surface or interior
of the device, pressurised air is recommended.
• Always check all cables and sockets for damage before
connecting them to the POWER BAR DUO.
• Never touch the device or the connected cables with
wet hands.
• Do not try to disassemble the device on your own.
Incorrect handling can lead to electrical shocks or
burning.
• Should the device need repair or maintenance, please
consult your dealer.
• Observe local laws and regulations for disposal and
recycling of exhausted rechargeable batteries.
Technical specications
• internal rechargeable battery: lithium-polymer
• capacity: 11.5Wh, 3120mAh
• input: 5V, 1A / output USB: 5V, 2A
• working temperature : 0–40°C / 32–104°F
• working humidity: 30–95% RH

POWER BAR DUO
Klein, praktisch, kraftvoll - Deine mobile
Ladestation für zwei GoPro® Hero 3 Akkus
und viele USB Geräte.
Die POWER BAR DUO besitzt einen einge-
bauten Akku und kann somit ohne externe
Stromversorgung verwendet werden.
GOPRO® AKKU STECKPLÄTZE:
DEUTSCH
GEHÄUSEDECKEL
STATUS TRAY 1
USB OUT
USB IN
POWERKNOPF
STATUS TRAY 2
STATUS
POWER BAR
STECKPLATZ TRAY 1
STECKPLATZ TRAY 2
1b1a

Ein- und Ausschalten
der POWER BAR DUO
• Durch Drücken des Powerknopfs für
2 Sekunden, schalten Sie das Gerät ein
bzw. aus.
• Beim Einschalten zeigt die Status LED der
POWER BAR (Abb.1a) den Ladezustand
des internen Akkus an.
Beachten Sie:
• Um Strom zu sparen, erlischt die LED nach
10 Sekunden.
• Wird das Gerät länger als 1 Minute nicht verwendet,
schaltet es sich automatisch aus.
• Kurzes Drücken des Powerknopfs zeigt an, ob das
Gerät noch eingeschalten ist.
Testen des Ladezustands
• Ist die POWER BAR DUO eingeschalten,
können Sie durch kurzes Drücken des
Powerknopfs den Ladezustand des
internen Akkus testen. Das ist auch wäh-
rend einem Ladevorgang möglich.
LADEZUSTAND FARBE LED
0–30% Rot Blinkt einmal/Sek.
30–60% Gelb Blinkt einmal/Sek.
60% oder höher Grün Blinkt einmal/Sek.
Voll aufgeladen Grün Leuchtet 1 Min. auf,
Gerät schaltet ab
DEUTSCH
1

Auaden der
POWER BAR DUO
• Schließen Sie das mitgelieferte Kabel an
den Mini-USB Eingang [IN] der POWER
BAR DUO.
• Verbinden Sie das Kabel mit einer passen-
den USB Stromquelle (Abb.2a).
• Der Ladevorgang startet nun automa-
tisch.
• Nach dem Ladevorgang bzw. bei Abziehen
des USB Kabels schaltet sich die POWER
BAR DUO wieder aus.
Beachten Sie:
• Benden sich Akkus in den Steckplätzen Tray 1 bzw. 2,
werden diese zuerst geladen.
• Ein vollständiger Ladeprozess der POWER BAR DUO
setzt das System im Falle einer Fehlfunktion zurück.
Mit einer 5V 1A Stromquelle dauert es etwa 4 Stunden, um den
internen, vollständig entladenen Akku bei Raumtemperatur wieder
voll aufzuladen. Die tatsächliche Ladedauer hängt stark von der
Umgebungstemperatur und dem Ladezustand des Akkus ab.
DEUTSCH
25V 1A
2a

Auaden von
GoPro® Akkus
• Nehmen Sie den Gehäusedeckel ab (Abb.3a)
• Legen Sie 1 oder 2 GoPro® Akkus in die
vorgesehenen Plätze ein (Abb.3b)
• Durch 2 Sekunden langes Drücken des
Powerknopfs starten Sie den Ladevor-
gang.
Beachten der Lade-Reihenfolge:
• Bendet sich beim Einschalten bereits 1 Akku im
Gerät, wird auch dieser zuerst geladen.
• Sind 2 Akkus eingelegt, wird zuerst jener in Tray 1
(Abb.1b) geladen.
Es dauert etwa 1 Stunde 15 Minuten, um einen vollständig entla-
denen GoPro® Akku bei Raumtemperatur wieder voll aufzuladen.
Die tatsächliche Ladedauer hängt stark von der Umgebungstempe-
ratur und dem Ladezustand des Akkus ab.
DEUTSCH
3
3b
3a
LADEZUSTAND FARBE LED (Tray 1 bzw. 2)
0–30% Rot Blinkt einmal/Sek.
30–60% Gelb Blinkt einmal/Sek.
60% oder höher Grün Blinkt einmal/Sek.
Voll aufgeladen Grün Leuchtet 1 Min. auf,
Gerät schaltet ab

Auaden externer
USB Geräte
• Schließen Sie ein geeignetes Gerät per Kabel
an den USB Ausgang [OUT] der POWER BAR
DUO (Abb.4a)
• Durch 2 Sekunden langes Drücken des Pow-
erknopfs starten Sie den Ladevorgang.
• Nach dem Ladevorgang bzw. beim
Abziehen des USB Kabels schaltet
sich die POWER BAR DUO wieder
ab.
Beachten der Lade-Reihenfolge:
• Ist die POWER BAR DUO zusätzlich an
einer externe Stromquelle angeschlos-
sen (USB IN), wird zuerst der interne
Akku geladen.
DEUTSCH
4
4a
Die Ladedauer hängt von den Eigenschaften des angeschlossenen
Geräts, sowie von Umgebungstemperatur und dem Ladezustand
des internen Akkus ab.

Gleichzeitiges
Auaden
• Sie können die Akku Plätze und Anschlüsse
auch gleichzeitig belegen.
• Beachten Sie dazu die Lade-Reihenfolge:
DEUTSCH
5
REIHENFOLGE FALLS BELEGT WIRD GELADEN
1 Akku in Steckplatz Tray 1
2 Akku in Steckplatz Tray 2
3 POWER BAR DUO
wenn an ext. Stromquelle angeschlossen
4 externes USB Gerät
Tipps zur Verwendung
• Verwenden Sie in den vorgesehenen Steckplätzen
ausschließlich passende GoPro® Akkus.
• Für die beste Lade-Performance des internen Akkus
wird eine 5V 1A Stromquelle empfohlen.
• Ein vollständiger Ladeprozess der POWER BAR DUO
setzt das System im Falle einer Fehlfunktion zurück.
• Bei Ladevorgängen sorgen Sie für ausreichend Luftzu-
fuhr um einen Wärmestau zu vermeiden.
• Setzen Sie die POWER BAR DUO nicht Wasser, Regen
oder Schnee aus.
• Lassen Sie das Gerät nicht in der heißen Sonne oder in
der Nähe von Wärmequellen liegen.
• Nehmen Sie das Gerät nicht in Betrieb, wenn es
schweren Schlägen ausgesetzt oder anderweitig
beschädigt worden ist.
• Vermeiden Sie Kratzer beim Transport und verwenden
Sie die beigelegte Schutztasche.
• Verwenden Sie niemals Flüssigkeiten zur Reinigung.
Verschmutzungen in den Steckplätzen können mit
Druckluft entfernt werden.
• Prüfen Sie Kabel auf Beschädigungen bevor Sie sie mit
der POWER BAR DUO verbinden.
• Fassen Sie das Gerät und angeschlossene Kabel nicht
mit nassen Händen an.
• Nehmen Sie das Gerät niemals selbst auseinander.
Falsche Handhabung kann zu Stromschlägen oder
Feuer führen.
• Für etwaige Wartungs- oder Reperaturarbeiten geben
Sie das Gerät in fachkundige Hände.
• Beachten Sie die örtlichen Bestimmungen für die
Entsorgung verbrauchter Akkus.
Technische Spezikationen
• Akku: Lithium-Polymer
• Kapazität: 11.5Wh, 3120mAh
• Eingang: 5V, 1A / Ausgang USB: 5V, 2A
• Betriebs-Umgebungstemperatur: 0–40°C
• Betriebs-Luftfeuchtigkeit: 30–95% RH

© 2013 SP UNITED • GoPro and Hero are trademarks of Woodman Labs Inc.
More Information on / Weitere Informationen auf
www.sp–gadgets.com
