SSP MTR051 User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Trimmer
Affleureuse
Recortadora
MTR051
013204

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model MTR051
Collet chuck capacity 6.35 mm (1/4") or 6.0 mm
No load speed (RPM) 35,000 /min
Overall length 199 mm (7-7/8")
Net weight 1.4 kg (3.1 lbs)
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
GEA008-2
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use
of a cord suitable for outdoor use reduces the risk
of electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
Personal Safety
10. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while
operating power tools may result in serious
personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. . Carrying power tools
with your finger on the switch or energising power
tools that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
15.
Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts.
Loose clothes, jewellery
or long hair can be caught in moving parts.
16. If devices are provided for the connection of
dust extraction and collection facilities,
ensure these are connected and properly

3
used. Use of dust collection can reduce dust-
related hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that
cannot be controlled with the switch is dangerous
and must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
20. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
21.
Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use.
Many accidents
are caused by poorly maintained power tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the
power tool for operations different from those
intended could result in a hazardous situation.
Service
24. Have your power tool serviced by a qualified
repair person using only identical
replacement parts. This will ensure that the
safety of the power tool is maintained.
25. Follow instruction for lubricating and
changing accessories.
26. Keep handles dry, clean and free from oil and
grease.
USE PROPER EXTENSION CORD. Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An undersized
cord will cause a drop in line voltage resulting in loss of
power and overheating. Table 1 shows the correct size
to use depending on cord length and nameplate ampere
rating. If in doubt, use the next heavier gage. The
smaller the gage number, the heavier the cord.
Table 1: Minimum gage for cord
Ampere Rating
Volts Total length of cord in feet
More Than Not More Than
120V 25 ft. 50 ft. 100 ft. 150 ft.
AWG
06
6
10
12
10
12
16
18
18
16
14
16 16 14
1416
16
12
14
12
12
Not Recommended
220V - 240V 50 ft. 100 ft. 200 ft. 300 ft.
000300
GEB019-4
TRIMMER SAFETY WARNINGS
1. Hold power tool by insulated gripping surfaces,
because the cutter may contact its own
cord.
Cutting a "live" wire may make exposed metal parts
of the power tool "live" and shock the operator.
2. Use clamps or another practical way to secure
and support the workpiece to a stable
platform.Holding the work by your hand or
against the body leaves it unstable and may lead
to loss of control.
3. Wear hearing protection during extended
period of operation.
4. Handle the bits very carefully.
5. Check the bit carefully for cracks or damage
before operation. Replace cracked or
damaged bit immediately.
6. Avoid cutting nails. Inspect for and remove all
nails from the workpiece before operation.
7. Hold the tool firmly.
8. Keep hands away from rotating parts.

4
9. Make sure the bit is not contacting the
workpiece before the switch is turned on.
10. Before using the tool on an actual workpiece,
let it run for a while. Watch for vibration or
wobbling that could indicate improperly
installed bit.
11. Be careful of the bit rotating direction and the
feed direction.
12. Do not leave the tool running. Operate the tool
only when hand-held.
13. Always switch off and wait for the bit to come
to a complete stop before removing the tool
from workpiece.
14. Do not touch the bit immediately after
operation; it may be extremely hot and could
burn your skin.
15. Do not smear the tool base carelessly with
thinner, gasoline, oil or the like. They may
cause cracks in the tool base.
16. Use bits of the correct shank diameter
suitable for the speed of the tool.
17. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
18. Always use the correct dust mask/respirator
for the material and application you are
working with.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal injury.
USD201-2
Symbols
The followings show the symbols used for tool.
󻜎 volts
󻜎 amperes
󻜎 hertz
󻜎 alternating current
󻜎 no load speed
󻜎 Class II Construction
󻜎 revolutions or reciprocation per minute
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function
on the tool.

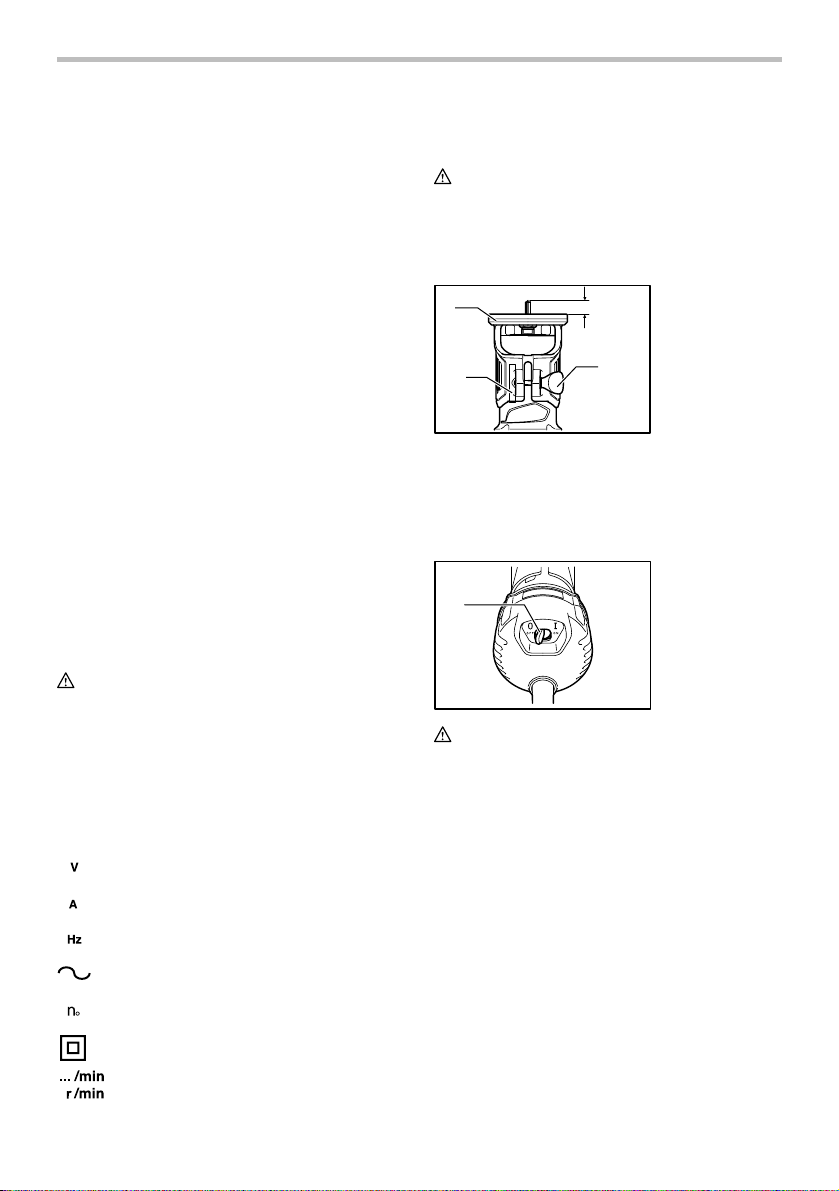

Adjusting bit protrusion
1
2
3
4
013205
To adjust the bit protrusion, loosen the clamping screw
and move the tool base up or down as desired. After
adjusting, tighten the clamping screw firmly to secure
the tool base.
Switch action
1
005432
CAUTION:
• Before plugging in the tool, always be sure that the
tool is switched off.
To start the tool, move the switch lever to the I position.
To stop the tool, move the switch lever to the O position.
1. Switch lever
1. Base
2. Scale
3. Bit protrusion
4. Clamping screw

5
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
Installing or removing trimmer bit
1
2
3
013207
CAUTION:
• Do not tighten the collet nut without inserting a bit,
or the collet cone will break.
• Use only the wrenches provided with the tool.
Insert the bit all the way into the collet cone and tighten
the collet nut securely with the two wrenches.
To remove the bit, follow the installation procedure in
reverse.
OPERATION
CAUTION:
• Always hold the tool firmly with one hand on
housing. Do not touch the metal part.
013217
Set the tool base on the workpiece to be cut without the
bit making any contact. Then turn the tool on and wait
until the bit attains full speed. Move the tool forward
over the workpiece surface, keeping the tool base flush
and advancing smoothly until the cutting is complete.
12
3
44
2
001984
When doing edge cutting, the workpiece surface should
be on the left side of the bit in the feed direction.
NOTE:
• Moving the tool forward too fast may cause a poor
quality of cut, or damage to the bit or motor.
Moving the tool forward too slowly may burn and
mar the cut. The proper feed rate will depend on
the bit size, the kind of workpiece and depth of cut.
Before beginning the cut on the actual workpiece,
it is advisable to make a sample cut on a piece of
scrap lumber. This will show exactly how the cut
will look as well as enable you to check
dimensions.
1
23
4
001985
NOTE:
• When using the straight guide or the trimmer guide,
be sure to keep it on the right side in the feed
direction. This will help to keep it flush with the
side of the workpiece.
CAUTION:
• Since excessive cutting may cause overload of the
motor or difficulty in controlling the tool, the depth
of cut should not be more than 3 mm at a pass
when cutting grooves. When you wish to cut
grooves more than 3 mm deep, make several
passes with progressively deeper bit settings.
1. Feed direction
2. Bit revolving
direction
3. Workpiece
4. Straight guide
1. Workpiece
2. Bit revolving direction
3. View from the top of the tool
4. Feed direction
1. Loosen
2. Tighten
3. Hold

6
Templet guide
013208
The templet guide provides a sleeve through which the
bit passes, allowing use of the trimmer with templet
patterns.
1
2
3
4
6
5
013215
Loosen the clamping screw (A) and then remove the
guide holder and the chip deflector.
1
2
3
3
013209
Loosen the screws and remove the base protector.
Place the templet guide on the base and replace the
base protector. Then secure the base protector by
tightening the screws.
1
2
3
4
5
005435
Secure the templet to the workpiece. Place the tool on
the templet and move the tool with the templet guide
sliding along the side of the templet.
NOTE:
• The workpiece will be cut a slightly different size
from the templet. Allow for the distance (X)
between the router bit and the outside of the
templet guide. The distance (X) can be calculated
by using the following equation:
Distance (X) = (outside diameter of the templet guide -
router bit diameter) / 2
Straight guide (optional accessory)
013210
The straight guide is effectively used for straight cuts
when chamfering or grooving.
1
2
3
4
001990
Attach the guide plate to the straight guide with the bolt
and the wing nut.
Remove the guide holder and the chip deflector.
1
2
3
4
013211
Attach the straight guide with the clamping screw (A).
Loosen the wing nut on the straight guide and adjust the
distance between the bit and the straight guide. At the
desired distance, tighten the wing nut securely.
When cutting, move the tool with the straight guide flush
with the side of the workpiece.
1. Clamping screw
(A)
2. Straight guide
3. Wing nut
4. Base
1. Bolt
2. Guide plate
3. Straight guide
4. Wing nut
1. Bit
2. Base
3. Templet
4. Workpiece
5. Templet guide
1. Screwdriver
2. Base protector
3. Screws
1. Clamping screw
(A)
2. Adjusting screw
3. Clamping screw
(B)
4. Trimmer guide
5. Chip deflector
6. Guide holder

7
A
013212
If the distance (A) between the side of the workpiece
and the cutting position is too wide for the straight guide,
or if the side of the workpiece is not straight, the straight
guide cannot be used. In this case, firmly clamp a
straight board to the workpiece and use it as a guide
against the trimmer base. Feed the tool in the direction
of the arrow.
Circular work
Circular work may be accomplished if you assemble the
straight guide and guide plate.
Min. and max. radius of circles to be cut (distance
between the center of circle and the center of bit) are as
follows:
Min.: 70 mm
Max.: 221 mm
For cutting circles between 70 mm and 121 mm in
radius.
1
2
3
4
5
001993
For cutting circles between 121 mm and 221 mm in
radius.
1
2
3
4
5
001994
NOTE:
• Circles between 172 mm and 186 mm in radius
cannot be cut using this guide.
1
2
3
013213
Align the center hole in the straight guide with the center
of the circle to be cut. Drive a nail less than 6 mm in
diameter into the center hole to secure the straight
guide. Pivot the tool around the nail in clockwise
direction.
Trimmer guide
013214
Trimming, curved cuts in veneers for furniture and the
like can be done easily with the trimmer guide. The
guide roller rides the curve and assures a fine cut.
1
2
3
4
6
5
013215
Attach the chip deflector on the groove of the base.
Then install the trimmer guide and guide holder on the
tool base with the clamping screw (A). Loosen the
clamping screw (B) and adjust the distance between the
bit and the trimmer guide by turning the adjusting screw
(1 mm per turn). At the desired distance, tighten the
clamping screw (B) to secure the trimmer guide in place.
1. Clamping screw
(A)
2. Adjusting screw
3. Clamping screw
(B)
4. Trimmer guide
5. Chip deflector
6. Guide holder
1. Nail
2. Center hole
3. Straight guide
1. Wing nut
2. Guide plate
3. Straight guide
4. Center hole
5. Bolt
1. Wing nut
2. Guide plate
3. Straight guide
4. Center hole
5. Bolt

8
1
2
3
001998
When cutting, move the tool with the guide roller riding
the side of the workpiece.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
Replacing carbon brushes
1
001145
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
1
2
013216
Use a screwdriver to remove the brush holder caps.
Tak e o ut t he worn c arbon b ru shes , i nsert the new on es
and secure the brush holder caps.
To main tain produ ct SA FET Y and RELI AB ILI TY, repa irs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1
1. Brush holder
cap
2. Screwdriver
1. Limit mark
1. Workpiece
2. Bit
3. Guide roller

9
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle MTR051
Capacité du mandrin à bague 6,35 mm (1/4") ou 6,0 mm
Vitesse à vide (T/MIN) 35 000 /min
Longueur totale 199 mm (7-7/8")
Poids net 1,4 kg (3,1 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
GEA008-2
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises
en garde de sécurité et toutes les instructions.
L'ignorance des mises en garde et des instructions
comporte un risque de choc électrique, d'incendie et/ou
de blessure grave.
Conservez toutes les mises en
garde et instructions pour
référence future.
Le terme  outil électrique  qui figure dans les
avertissements fait référence à un outil électrique
branché sur une prise de courant (par un cordon
d'alimentation) ou alimenté par batterie (sans fil).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues
vous réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. N'utilisez jamais
le cordon pour transporter, tirer ou
débrancher l'outil électrique. Maintenez le
cordon à l'écart des sources de chaleur, de
l'huile, des objets à bords tranchants et des
pièces en mouvement. Le risque de choc
électrique est plus élevé lorsque les cordons sont
endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour
l'extérieur est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source
d'alimentation protégée par un disjoncteur de
fuite à la terre. L'utilisation d'un disjoncteur de
fuite à la terre réduit le risque de choc électrique.
Sécurité personnelle
10. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous
utilisez un outil électrique. Évitez d'utiliser un
outil électrique si vous êtes fatigué ou si vous
avez pris une drogue, de l'alcool ou un
médicament. Un moment d'inattention pendant
l'utilisation d'un outil électrique peut entraîner une
grave blessure.
11. Portez des dispositifs de protection
personnelle. Portez toujours un protecteur
pour la vue. Les risques de blessure seront
moins élevés si vous utilisez des dispositifs de

10
protection tels qu'un masque antipoussières, des
chaussures à semelle antidérapante, une coiffure
résistante ou une protection d'oreilles.
12. Évitez les démarrages accidentels. Assurez-
vous que l'interrupteur est en position d'arrêt
avant de brancher l'outil et/ou d'insérer la
batterie, ainsi qu'avant de saisir ou de
transporter l'outil. . Vous ouvrez la porte aux
accidents si vous transportez les outils
électriques avec le doigt sur l'interrupteur ou
laissez l'interrupteur en position de marche avant
de mettre l'outil sous tension.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. Toute clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation d'un
appareil d'aspiration permet de réduire les
risques liés à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique
adéquat et respectez le régime pour lequel il a
été conçu, il effectuera un travail de meilleure
qualité et de façon plus sécuritaire.
18. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont
l'interrupteur est défectueux représente un
danger et doit être réparé.
19. Débranchez la fiche de la source
d'alimentation et/ou retirez le bloc-piles de
l'outil électrique avant d'effectuer tout réglage,
de changer un accessoire ou de ranger l'outil
électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l'outil électrique.
20. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
21. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune
pièce n’est cassée et que l’outil électrique n’a
subi aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites
réparer l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera
plus facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des fins autres
que celles prévues peut entraîner une situation
dangereuse.
Réparation
24. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera
ainsi assuré.
25. Suivez les instructions de lubrification et de
changement des accessoires.
26. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
UTILISEZ UN CORDON PROLONGATEUR
APPROPRIÉ. Assurez-vous que votre cordon
prolongateur est en bonne condition. Lorsque vous
utilisez un cordon prolongateur, assurez-vous qu'il est
assez robuste pour transporter le courant exigé par le
produit. Un cordon qui est trop petit entraînera une
baisse dans la tension composée, ce qui causera une
perte d'énergie et un surchauffage. Le tableau 1 indique
la dimension de cordon à utiliser, en fonction de la
longueur du cordon et de l'intensité nominale figurant
sur la plaque signalétique. En cas de doute, utilisez un
cordon plus robuste. Plus le numéro de calibre est bas,
plus le cordon est robuste.

11
Tableau 1. Gabarit minimum du cordon
Intensité nominale
Volts
Longueur totale du cordon en pieds
Plus de Pas plus de
120V 25 pi 50 pi 100 pi 150 pi
Calibre américain des fils
06
6
10
12
10
12
16
18
18
16
14
16 16 14
1416
16
12
14
12
12
Non recommandé
220V - 240V 50 pi 100 pi 200 pi 300 pi
000300
GEB019-4
CONSIGNES DE SÉCURITÉ
POUR L’AFFLEUREUSE
1. Tenez l’outil électrique par ses surfaces de
prise isolées, car l’outil de coupe pourrait
venir en contact avec son propre cordon. En
cas de contact avec un conducteur sous tension,
les parties métalliques à découvert de l’outil
deviendraient également sous tension et
risqueraient de transmettre une décharge à
l’utilisateur.
2. Immobilisez le matériau sur une surface
stable au moyen de brides ou de toute autre
façon adéquate.Le fait de tenir la pièce avec la
main ou contre votre corps offre une stabilité
insuffisante et peut entraîner une perte de
maîtrise de l’outil.
3. Portez une protection d'oreille lors des
travaux de longue durée.
4. Maniez les fraises avec soin.
5. Vérifiez bien l'absence de fissures ou de
dommages sur la fraise avant l'utilisation.
Remplacez immédiatement toute fraise
fissurée ou endommagée.
6. Évitez les clous. Avant de travailler votre
pièce, inspectez-la et retirez-en tous les clous.
7. Tenez l'outil fermement.
8. Gardez les mains éloignées des pièces en
rotation.
9. Assurez-vous que la lame ne touche pas la
pièce à travailler avant que le contact ne soit
mis.
10. Avant de commencer à travailler, laissez
tourner l'outil à vide un instant ; assurez-vous
qu'il n'y a ni vibration ni ballottement, ce qui
indiquerait une fraise mal fixée.
11. Vérifiez toujours le sens de rotation de la
fraise et le sens de déplacement de l'outil.
12. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
13. Avant de retirer l'outil de la pièce, coupez
toujours le contact et attendez que la fraise
soit complètement arrêtée.
14. Ne touchez pas la fraise immédiatement après
son arrêt ; elle peut être extrêmement chaude
et pourrait vous brûler.
15. Veillez à maintenir la base de l'outil à l'écart
des produits tels que du diluant, de l'essence
ou de l'huile. Ils peuvent causer des fissures
sur la base de l'outil.
16. Utilisez des fraises dont la queue présente un
diamètre adéquat pour la vitesse de l'outil.
17. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
les précautions nécessaires pour éviter
l'inhalation de ces poussières ou leur contact
avec la peau. Conformez-vous aux consignes
de sécurité du fournisseur du matériau.
18. Utilisez toujours un masque antipoussières
ou un masque filtrant approprié au matériau à
travailler et à l'outil utilisé.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
NE VOUS LAISSEZ PAS tromper (au fil d'une
utilisation répétée) par un sentiment d'aisance ou
de familiarité avec le produit en négligeant les
consignes de sécurité qui accompagnent le produit.
L'utilisation non sécuritaire ou incorrecte de cet
outil comporte un risque de blessure grave.

12
USD201-2
Symboles
Les symboles utilisés pour l'outil sont indiqués ci-
dessous.
󻜎 volts
󻜎 ampères
󻜎 hertz
󻜎 courant alternatif
󻜎 vitesse à vide
󻜎 construction, catégorie II
󻜎 tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant de l'ajuster ou de vérifier son
fonctionnement.
Ajustage de la fraise
1
2
3
4
013205
Pour régler la partie saillante de la fraise, desserrez la
vis de serrage et déplacez l'embase de l'outil vers le
haut ou le bas, tel que désiré. Après le réglage, serrez
fermement la vis de serrage pour fixer l'embase de
l'outil.
Interrupteur
1
005432
ATTENTION:
• Touj ou rs vérifi er q ue l 'outil so it m is s ur l'arrê t av ant
de le brancher.
Pour mettre l'outil en marche, déplacez le levier de
l'interrupteur sur la position I. Pour arrêter l'outil,
déplacez le levier de l'interrupteur sur la position O.
1. Levier
d'interrupteur
1. Base
2. Échelle
3. Partie saillante
de la fraise
4. Vis de serrage

13
ASSEMBLAGE
ATTENTION:
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Pose et dépose de la fraise d'affleurage
1
2
3
013207
ATTENTION:
• Ne serrez pas l'écrou de mandrin sans y avoir
inséré une fraise, sinon vous risquez de briser le
cône de mandrin.
• N'utilisez que les clés fournies avec l'outil.
Insérez la fraise à fond dans le cône du mandrin et
serrez bien l'écrou de mandrin à l'aide des deux clés.
Pour retirer la fraise, suivez la procédure d'installation
en sens inverse.
UTILISATION
ATTENTION:
• Tene z t oujo ur s l’ outil f ermem en t ave c u ne m ai n
sur le boîtier. Ne touchez pas les pièces
métalliques.
013217
Poser l'embase de l'outil sur la pièce à travailler sans
que la fraise touche quoi que ce soit. Mettez ensuite le
contact et attendez que la fraise ait atteint sa pleine
vitesse. Déplacez l'outil vers l'avant sur la surface de la
pièce à travailler, en maintenant l'embase bien à plat et
en progressant doucement jusqu'à l'extrémité du tracé.
12
3
44
2
001984
Quand vous faites une coupe sur rebord, la surface de
la pièce doit être du côté gauche de la fraise dans le
sens de progression de l'outil.
NOTE:
• Si vous déplacez votre outil trop vite vers l'avant,
vous risquez d'obtenir une coupe de qualité
médiocre et d'endommager la fraise ou le moteur.
Si vous allez trop lentement, vous risquez de
brûler la pièce et de gâcher la coupe. La vitesse
de progression adéquate dépend du calibre de la
fraise, de la nature de la pièce et de la profondeur
de coupe. Avant de commencer votre coupe sur la
pièce, nous vous conseillons de faire un essai sur
un morceau de chute de bois. Cela vous montrera
exactement l'allure qu'aura votre coupe et vous
permettra de vérifier les dimensions.
1
23
4
001985
NOTE:
• Lorsque vous utilisez le guide de coupe rectiligne
ou le guide d’affleurage, assurez-vous de le tenir à
droite dans le sens de progression de l’outil. Cela
vous permettra de mieux le conserver en appui
sur le côté de la pièce.
ATTENTION:
• Comme une coupe excessive peut causer une
surcharge du moteur ou rendre la maîtrise de l’outil
difficile, la profondeur de coupe ne doit pas dépasser
3 mm par passe lorsque vous pratiquez des rainures.
Pour pratiquer des rainures d’une profondeur
supérieure à 3 mm, effectuez plusieurs passes avec
un réglage de fraise de plus en plus profond.
1. Sens
d'alimentation
2. Sens de
rotation du foret
3. Pièce
4. Guide de coupe
rectiligne
1. Pièce
2. Sens de rotation du foret
3. Vu à partir du haut de l'outil
4. Sens d'alimentation
1. Desserrer
2. Serrer
3. Prise

14

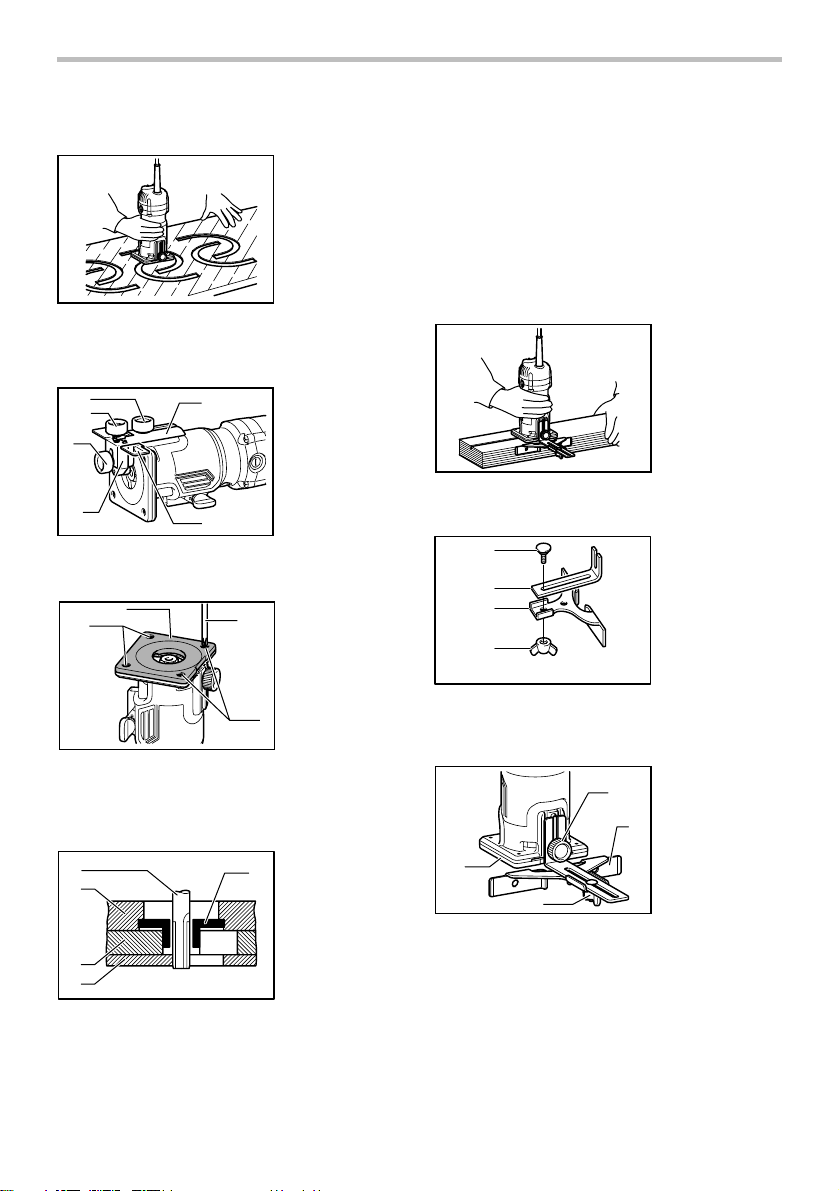

Guide de gabarit
013208
Le guide de gabarit est une courte section de tube
traversée par la fraise, ce qui permet d'utiliser
l'affleureuse avec des gabarits de modèles.
1
2
3
4
6
5
013215
Desserrez la vis de serrage (A) et retirez le porte-guide
et le déflecteur à copeaux.
1
2
3
3
013209
Desserrez les vis, et retirez la plaque de protection de
l'embase. Placez le guide de gabarit sur l'embase et
remplacez la plaque de protection. Puis, fixez la plaque
de protection avec ses vis.
1
2
3
4
5
005435
Fixez le gabarit sur la pièce. Placez l'outil sur le gabarit
et déplacez-le en faisant glisser le guide de gabarit le
long du côté du gabarit.
NOTE:
• La pièce à travailler sera taillée selon une
dimension légèrement différente de celle du
gabarit. Prévoyez donc un distance (X) entre la
fraise et l'extérieur du guide de gabarit. Cette
distance (X) se calcule selon l'équation :
Distance (X) = diamètre extérieur du guide de gabarit -
diamètre de la fraise/2

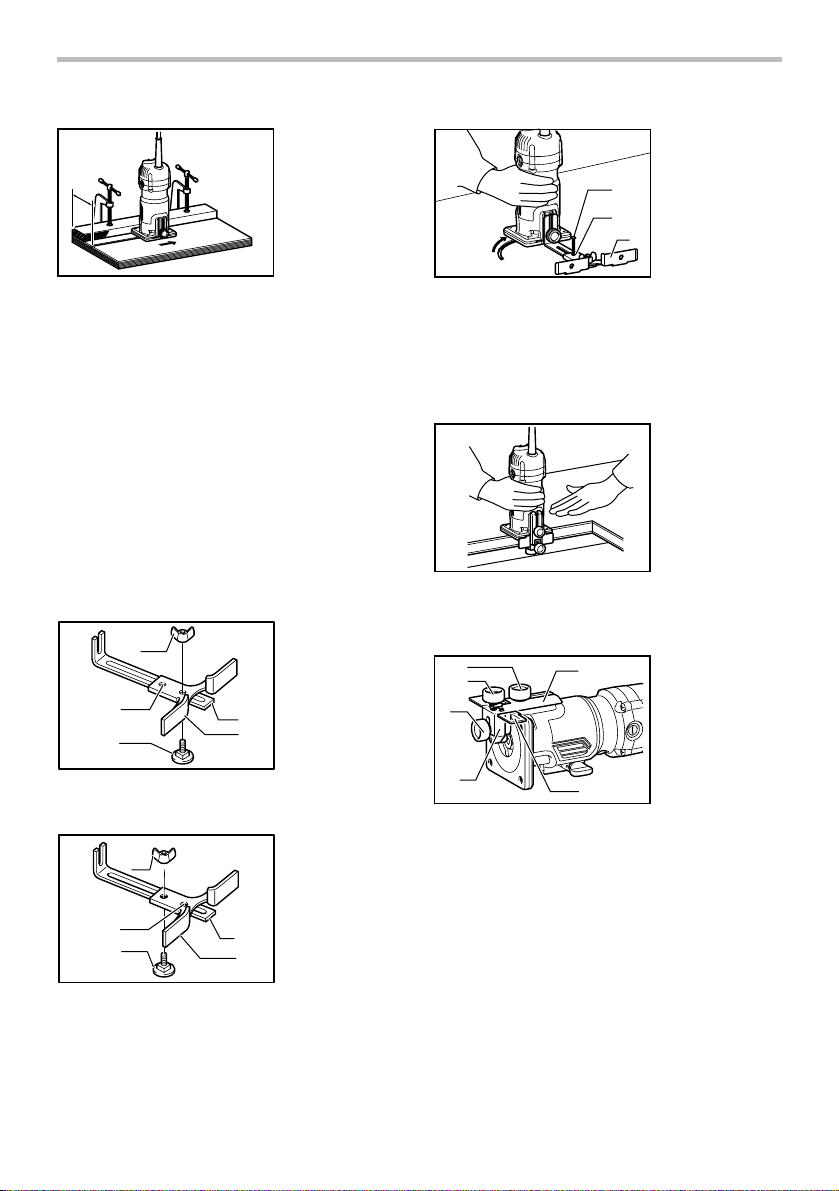

Guide de coupe rectiligne (accessoire en
option)
013210
Le guide de coupe rectiligne est efficace pour obtenir
des coupes droites quand vous chanfreinez ou rainez.
1
2
3
4
001990
Fixez la butée orientable au guide de coupe rectiligne à
l'aide du boulon et de l'écrou à oreilles.
Retirez le porte-guide et le déflecteur à copeaux.
1
2
3
4
013211
Fixez le guide de coupe rectiligne à l’aide de la vis de
serrage (A). Desserrez l’écrou à oreilles sur le guide de
coupe rectiligne et ajustez la distance entre la fraise et
le guide de coupe rectiligne. Une fois la distance
désirée obtenue, serrez l’écrou à oreilles.
Quand vous coupez, déplacez l'outil en maintenant le
guide en appui avec le côté de la pièce à travailler.
1. Vis de serrage
(A)
2. Guide de coupe
rectiligne
3. Écrou à oreilles
4. Base
1. Boulon
2. Plaque de
guidage
3. Guide de coupe
rectiligne
4. Écrou à oreilles
1. Embout
2. Base
3. Gabarit
4. Pièce
5. Guide de gabarit
1. Tournevis
2. Protecteur de
base
3. Vis
1.
Vis de serrage (A)
2. Vis de réglage
3.
Vis de serrage (B)
4. Guide
d'affleurage
5. Déflecteur à
copeaux
6. Porte-guide

15
A
013212
Si la distance (A) entre le côté de la pièce à travailler et
le tracé est trop grande pour le guide de coupe rectiligne,
ou si ce même côté n'est pas rectiligne, vous ne pouvez
pas utiliser ce guide. En ce cas, fixez solidement, à l'aide
de serre-joints, une pièce de bois rectiligne à la pièce à
travailler et servez-vous en comme de guide au contact
de l'embase de l'affleureuse. Déplacez celle-ci dans la
direction de la flèche.
Tailles circulaires
Une taille circulaire peut être réalisée si vous assemblez
la butée orientable et le guide de coupe rectiligne.
Les rayons min. et max. des tailles circulaires
réalisables (les distances entre le centre du cercle et le
centre de la fraise) sont les suivants :
Min. : 70 mm
Max. : 221 mm
Pour tailler des cercles dont le rayon varie de 70
mm à 121 mm.
1
2
3
4
5
001993
Pour tailler des cercles dont le rayon varie de 121
mm à 221 mm.
1
2
3
4
5
001994
NOTE:
• Il n’est pas possible de tailler des cercles dont le
rayon varie de 172 mm à 186 mm à l’aide de ce
guide.
1
2
3
013213
Alignez l’orifice central du guide de coupe rectiligne
avec le centre du cercle à tailler. Plantez un clou d’un
diamètre inférieur à 6 mm dans l’orifice central pour
fixer le guide de coupe rectiligne. Faites pivoter l’outil
autour du clou dans le sens des aiguilles d’une montre.
Guide d'affleurage
013214
Le guide d'affleurage permet d'effectuer aisément
affleurage ou tailles courbes des bois de placage pour
mobilier, etc. Le galet du guide suit la courbure et
assure une coupe parfaite.
1
2
3
4
6
5
013215
Fixez le déflecteur à copeaux sur la rainure à la base.
Installez ensuite le guide d’affleurage et le porte-guide
sur la base de l’outil à l’aide de la vis de serrage (A).
Desserrez la vis de serrage (B) et ajustez la distance
entre la fraise et le guide d’affleurage en tournant la vis
de réglage (1 mm par tour). Une fois la distance désirée
obtenue, serrez la vis de serrage (B) pour immobiliser le
guide d’affleurage.
1.
Vis de serrage (A)
2. Vis de réglage
3.
Vis de serrage (B)
4. Guide
d'affleurage
5. Déflecteur à
copeaux
6. Porte-guide
1. Clou
2. Trou de
centrage
3. Guide de coupe
rectiligne
1. Écrou à oreilles
2. Plaque de
guidage
3. Guide de coupe
rectiligne
4. Trou de
centrage
5. Boulon
1. Écrou à oreilles
2. Plaque de
guidage
3. Guide de coupe
rectiligne
4. Trou de
centrage
5. Boulon

16
1
2
3
001998
Quand vous coupez, déplacez l'outil avec le galet du
guide courant sur le côté de la pièce à travailler.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.

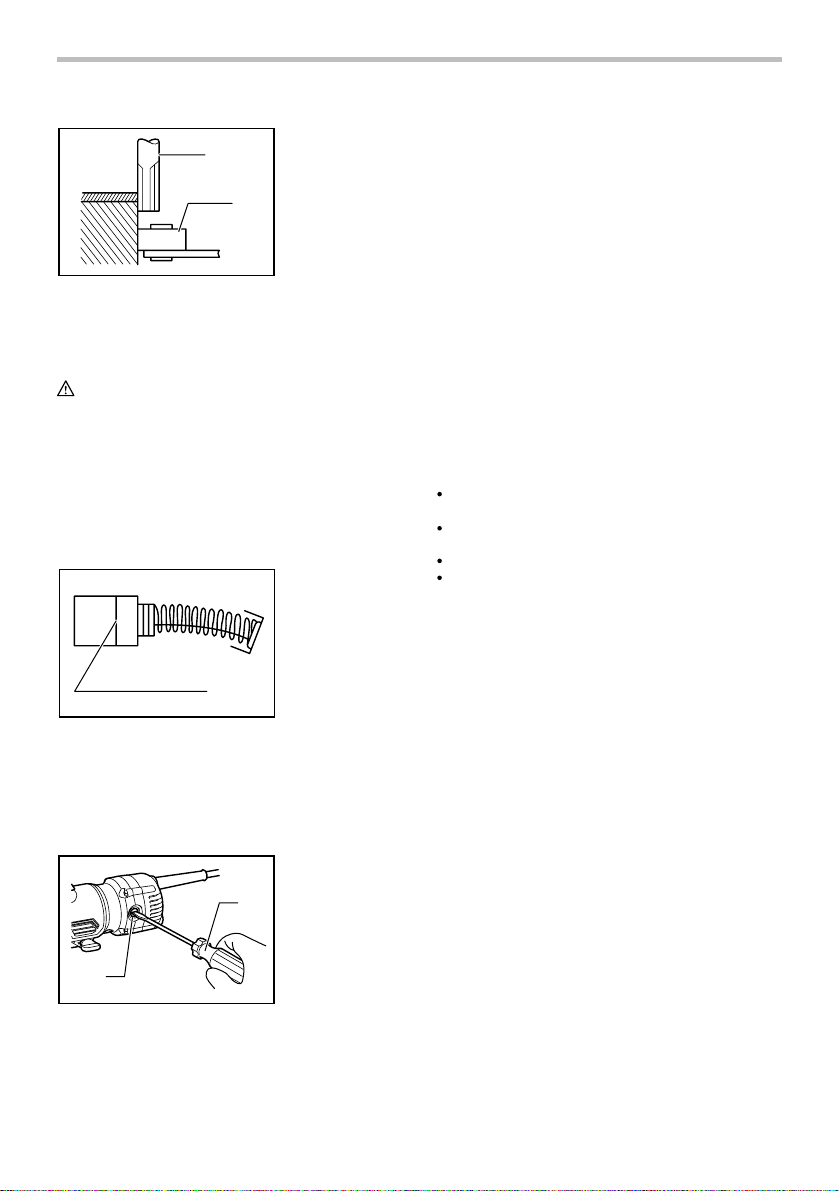

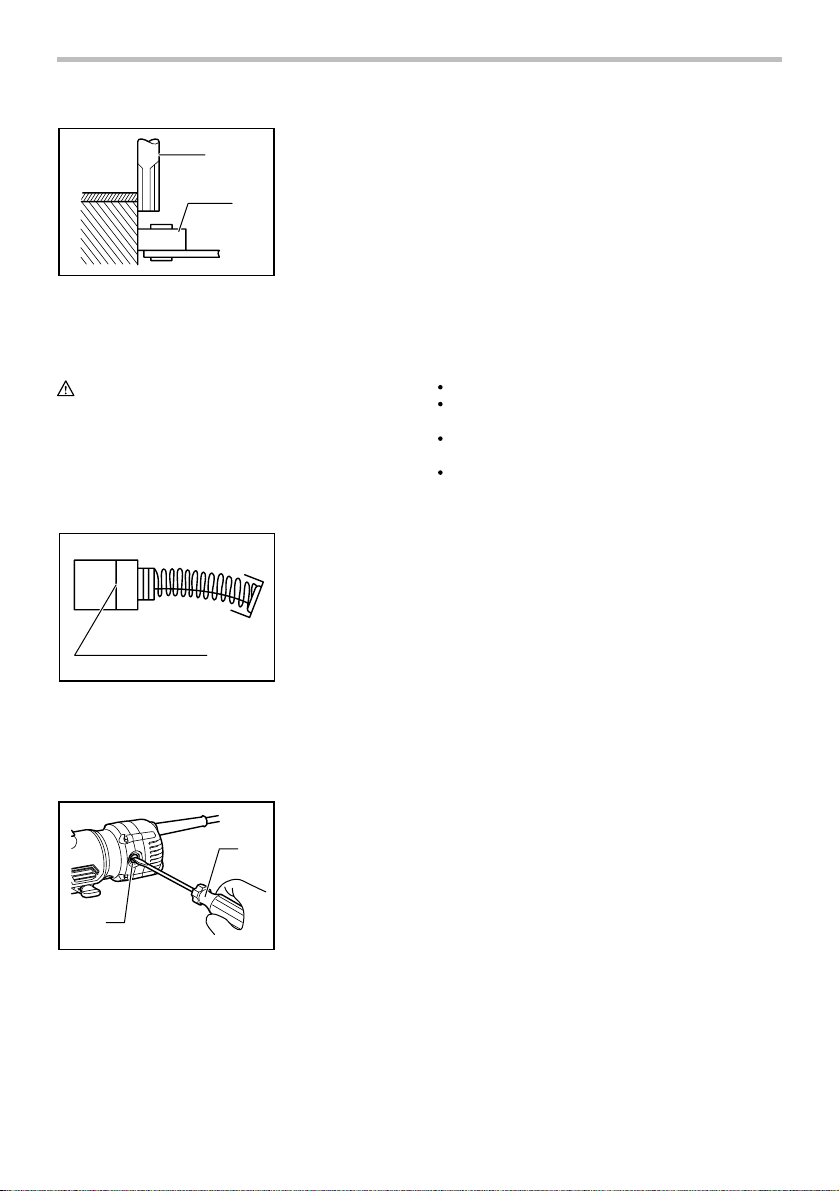

Remplacement des charbons
1
001145
Retirez et vérifiez régulièrement les charbons.
Remplacez-les lorsqu'ils sont usés jusqu'au trait de
limite d'usure. Maintenez les charbons propres et en
état de glisser aisément dans les porte-charbon. Les
deux charbons doivent être remplacés en même temps.
N'utilisez que des charbons identiques.
1
2
013216
Utilisez un tournevis pour retirer les bouchons de porte-
charbon. Enlevez les charbons usés, insérez-en de
nouveaux et revissez solidement les bouchons de
porte-charbon.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l'usine Makita,
exclusivement avec des pièces de rechange Makita.
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1
1. Bouchon de
porte-charbon
2. Tournevis
1. Trait de limite
d'usure
1. Pièce
2. Embout
3. Rouleau-guide

17
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo MTR051
Especificaciones eléctricas en México 120 V 4.0 A 50/60 Hz
Diámetro de la pinza de sujeción 6,35 mm (1/4") o 6,0 mm
Velocidad sin carga (r.p.m.) 35 000 r/min
Longitud total 199 mm (7-7/8")
Peso neto 1,4 kg (3,1 lbs)
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin
previo aviso.
• Las especificaciones pueden ser diferentes de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003
GEA008-2
Advertencias de seguridad
generales para herramientas
eléctricas
ADVERTENCIA: lea todas las advertencias de
seguridad e instrucciones. Si no sigue todas las
advertencias e instrucciones indicadas a continuación,
podrá ocasionar una descarga eléctrica, un incendio y/o
lesiones graves.
Guarde todas las advertencias e
instrucciones para su futura
referencia.
El término "herramienta eléctrica" se refiere, en todas
las advertencias que aparecen a continuación, a su
herramienta eléctrica de funcionamiento con conexión a
la red eléctrica (con cableado eléctrico) o herramienta
eléctrica de funcionamiento a batería (inalámbrica).
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras o desordenadas
son propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la
presencia de líquidos, gases o polvo
inflamables. Las herramientas eléctricas crean
chispas que pueden prender fuego al polvo o los
humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
4. Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en
la toma de corriente. No modifique nunca la
clavija de conexión de ninguna forma. No
utilice ninguna clavija adaptadora con
herramientas eléctricas que tengan conexión
a tierra (puesta a tierra). La utilización de
clavijas no modificadas y que encajen
perfectamente en la toma de corriente reducirá el
riesgo de que se produzca una descarga
eléctrica.
5. Evite tocar con el cuerpo superficies
conectadas a tierra o puestas a tierra tales
como tubos, radiadores, cocinas y
refrigeradores. Si su cuerpo es puesto a tierra o
conectado a tierra existirá un mayor riesgo de
que sufra una descarga eléctrica.
6. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga
eléctrica.
7. No jale el cable. Nunca utilice el cable para
transportar, jalar o desconectar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles.
Los cables dañados o atrapados aumentan el
riesgo de sufrir una descarga eléctrica.
8. Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión
apropiado para uso en exteriores. La
utilización de un cable apropiado para uso en
exteriores reducirá el riesgo de que se produzca
una descarga eléctrica.
9. Si no es posible evitar usar una herramienta
eléctrica en condiciones húmedas, utilice un
alimentador protegido con interruptor de
circuito de falla en tierra (ICFT). El uso de un
ICFT reduce el riesgo de descarga eléctrica.
Seguridad personal
10. Manténgase alerta, preste atención a lo que
está haciendo y utilice su sentido común
cuando opere una herramienta eléctrica. No
utilice la herramienta eléctrica cuando esté
cansado o bajo la influencia de drogas,

18
alcohol o medicamentos. Un momento de
distracción mientras opera la máquina puede dar
como resultado heridas personales graves.
11. Use equipo de protección personal. Póngase
siempre protección para los ojos. El equipo
protector tal como máscara contra el polvo,
zapatos de seguridad antiderrapantes, casco
rígido y protección para oídos utilizado en las
condiciones apropiadas reducirá las heridas
personales.
12. Impida el encendido accidental. Asegúrese de
que el interruptor esté en la posición de
apagado antes de conectar a la alimentación
eléctrica y/o de colocar el cartucho de la
batería, así como al levantar o cargar la
herramienta. Cargar las herramientas eléctricas
con su dedo en el interruptor o conectarlas con el
interruptor encendido hace que los accidentes
sean propensos.
13. Retire cualquier llave de ajuste o llave de
apriete antes de encender la herramienta. Una
llave de ajuste o llave de apriete que haya sido
dejada puesta en una parte giratoria de la
herramienta eléctrica podrá resultar en heridas
personales.
14. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. Esto permite un
mejor control de la herramienta eléctrica en
situaciones inesperadas.
15. Use vestimenta apropiada. No use ropas
sueltas ni joyas. Mantenga el cabello, la ropa
y los guantes alejados de las partes móviles,
ya que pueden ser atrapadas por estas partes en
movimiento.
16. Si dispone de dispositivos para la conexión
de equipos de extracción y recolección de
polvo, asegúrese de conectarlos y utilizarlos
debidamente. La utilización de estos dispositivos
reduce los riesgos relacionados con el polvo.
Mantenimiento y uso de la herramienta eléctrica
17. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su
aplicación. La herramienta eléctrica adecuada
hará un trabajo mejor a la velocidad para la que
ha sido fabricada.
18. No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser
controlada con el interruptor es peligrosa y debe
ser reemplazada.
19. Desconecte la clavija de la fuente de energía
y/o la batería de la herramienta eléctrica antes
de realizar ajustes, cambiar accesorios o
guardar las herramientas eléctricas. Dichas
medidas de seguridad preventivas reducen el
riesgo de que la herramienta se inicie
accidentalmente.
20. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas
21. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, piezas
rotas y cualquier otra condición que pueda
afectar al funcionamiento de la herramienta
eléctrica. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasionados
por herramientas eléctricas con un mal
mantenimiento.
22. Mantenga las herramientas de corte limpias y
filosas. Si recibe un mantenimiento adecuado y
tiene los bordes afilados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
23. Utilice la herramienta eléctrica, así como
accesorios, piezas, brocas, etc. de acuerdo
con estas instrucciones y de la manera
establecida para cada tipo de unidad en
particular; tenga en cuenta las condiciones
laborales y el trabajo a realizar. Si utiliza la
herramienta eléctrica para realizar operaciones
distintas de las indicadas, podrá presentarse una
situación peligrosa.
Servicio de mantenimiento
24.
Haga que una persona calificada repare la
herramienta utilizando sólo piezas de repuesto
idénticas.
Esto asegura que se mantenga la
seguridad de la herramienta eléctrica.
25. Siga las instrucciones para la lubricación y
cambio de accesorios.
26. Mantenga las agarraderas secas, limpias y sin
aceite o grasa.
UTILICE CABLES DE EXTENSIÓN APROPIADOS.
Asegúrese de que su cable de extensión esté en
buenas condiciones. Cuando utilice un cable de
extensión, asegúrese de utilizar uno del calibre
suficiente para conducir la corriente que demande el
producto. Un cable de calibre inferior ocasionará una
caída en la tensión de línea y a su vez en una pérdida
de potencia y sobrecalentamiento. La Tabla 1 muestra
la medida correcta a utilizar dependiendo de la longitud
del cable y el amperaje nominal indicado en la placa de
características. Si no está seguro, utilice el siguiente
calibre más alto. Cuanto menor sea el número de
calibre, más corriente podrá conducir el cable.

19
Tabla 1. Calibre mínimo para el cable
Amperaje nominal
Volts Longitud total del cable en metros
Más de No más de
120V~
7,6 m (25 ft) 15,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft)
Calibre del cable (AWG)
0 A 6 A
6 A
10 A
12 A
10 A
12 A
16 A
18
18
16
14
16 16 14
1416
16
12
14
12
12
No se recomienda
220V ~ - 240V ~ 15,2 m (50 ft) 30,4 m (100 ft) 60,8 m (200 ft) 91,2 m (300 ft)
000300
GEB019-4
ADVERTENCIAS DE SEGURIDAD
PARA LA RECORTADORA
1. Sujete la herramienta eléctrica sólo a través
de las superficies de empuñadura recubiertas
con aislamiento, ya que puede que haya
contacto de la cuchilla con su propio cable
eléctrico. El corte de un cable con corriente
hará que la corriente circule por las partes
metálicas expuestas de la herramienta eléctrica y
podrá electrocutar al operario.
2. Utilice abrazaderas o algún otro modo
práctico para asegurar y sujetar la pieza de
trabajo a una plataforma estable.Sostener la
pieza de trabajo con la mano o contra su cuerpo
produce inestabilidad y una posible pérdida de
control.
3. Póngase protección para los oídos durante
los periodos de operación prolongados.
4. Maneje las fresas con mucho cuidado.
5. Inspeccione la fresa cuidadosamente para ver
si tiene grietas o daños antes de comenzar la
operación. Reemplace la fresa
inmediatamente si está agrietada o dañada.
6. Evite cortar clavos. Inspeccione y quite todos
los clavos de la pieza de trabajo antes de la
operación.
7. Sostenga la herramienta con firmeza.
8. Mantenga las manos alejadas de las piezas
giratorias.
9. Asegúrese de que la fresa no esté haciendo
contacto con la pieza de trabajo antes de
activar el interruptor.
10. Antes de usar la herramienta en una pieza de
trabajo, déjela un rato en funcionamiento.
Observe si se producen vibraciones o
desequilibrios que pudieran indicar que la
broca está mal colocada.
11. Tenga cuidado con la dirección de giro y de
avance de la fresa.
12. No deje la herramienta en marcha. Tenga en
marcha la herramienta solamente cuando la
tenga en la mano.
13.
Apague siempre la herramienta y espere hasta
que la fresa haya parado completamente antes
de retirar la herramienta de la pieza de trabajo.
14. No toque la fresa inmediatamente después de
la operación; estará muy caliente y podrá y
quemarle la piel.
15. No manche la base de la herramienta con
diluyente, gasolina, aceite o por el estilo.
Estos productos pueden ocasionar grietas en
la base de la herramienta.
16. Use fresas del diámetro de vástago correcto
adecuado a la velocidad de la herramienta.
17. Algunos materiales contienen sustancias
químicas que pueden ser tóxicas. Tome
precauciones para evitar la inhalación de
polvo o que éste tenga contacto con la piel.
Consulte la información de seguridad del
proveedor de los materiales.
18. Siempre utilice el respirador/máscara
indicado para protegerse del polvo que
corresponda con la aplicación o material con
el que trabaje.
GUARDE ESTAS
INSTRUCCIONES.
ADVERTENCIA:
NO DEJE que la comodidad o familiaridad con el
producto (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas de
seguridad para dicho producto. El MAL USO o el no
seguir las normas de seguridad establecidas en
este manual de instrucciones puede ocasionar
graves lesiones personales.

20
USD201-2
Símbolos
A continuación se muestran los símbolos utilizados para
la herramienta.
󻜎 volts o voltios
󻜎 amperes
󻜎 hertz
󻜎 corriente alterna
󻜎 velocidad en vacío o sin carga
󻜎 Construcción clase II
󻜎 revoluciones o alternaciones por
minuto, frecuencia de rotación.
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de ajustar o
comprobar cualquier función en la misma.
Ajuste de la saliente de la broca o fresa
1
2
3
4
013205
Para ajustar la protuberancia de fresa, afloje el tornillo
de apriete y mueva la base de la herramienta hacia
arriba o hacia abajo de la forma deseada. Después de
hacer el ajuste, apriete el tornillo de apriete firmemente
para sujetar la base de la herramienta.
Accionamiento del interruptor
1
005432
PRECAUCIÓN:
• Antes de conectar la herramienta, asegúrese
siempre de que está apagada.
Para poner en marcha la herramienta, deslice la
palanca del interruptor hacia la posición I. Para parar la
herramienta, deslice la palanca del interruptor hacia la
posición O.
1. Gatillo del
interruptor
1. Base
2. Escala
3. Saliente de la
fresa
4. Tornillo de
fijación
