GUIDE DE DÉMARRAGE
230hdl
Page 2
Réglementation
Cet appareil est parfaitement conçu. Il répond aux dispositions réglementaires actuelles : CE, ROHS, R&TTE
Recyclage
Appareil soumis à la DEEE (Collecte sélective). Contribuez à la protection de l’environnement en éliminant les matériaux d’emballage de ce
produit via les lières de recyclage appropriées. Recyclez ce produit via une lière DEEE (déchets d’équipements électroniques). Ce produit
doit être repris par votre revendeur ou doit être déposé dans un centre de collecte spécique (déchetterie).
Garantie applicable en France
Le fabricant a apporté le plus grand soin à la conception et à la fabrication de votre produit pour qu’il vous apporte entière satisfaction.
Néanmoins, s’il apparaissait que votre produit était défectueux, vous bénéciez d’une garantie commerciale de 24 mois à compter de la
date d’achat. Pour mettre en œuvre cette garantie, l’utilisateur doit présenter le produit au distributeur, accompagné du ticket de caisse
ou la facture d’achat accompagnée du numéro de série.
Cette garantie, applicable en France, couvre tous les défauts du produit qui ne permettent pas une utilisation normale du produit. Elle
ne couvre pas les défauts liés à un mauvais entretien, une utilisation inappropriée, une usure prévisible ; ou si les recommandations du
fabricant n’ont pas été respectées.
La garantie ne couvre pas l’usure normale des pièces liée à l’utilisation du produit, tel que Batterie, Lampe, Roues, pièces d’usures, etc…
Eu égard au défaut et à la pièce concernée, le garant décidera alors de procéder à la réparation ou au remplacement de ladite pièce.
Le garant est : FREEVOX, 22, rue Édouard Buffard -MoNTeVraIN 77771 MarNe-La-VaLLÉe , 01.48.63.22.11.
La durée de fourniture de pièces détachées est de deux ans.
La garantie commerciale prévue ci-dessus ne limite aucunement le droit de l’acheteur d’agir en garantie des vices cachés ou de
non-conformité, tel que prévu aux codes civil et de la consommation Française.
Consignes de sécurité
VEUILLEZ LIRE ATTENTIVEMENT ET CONSERVEZ CE MANUEL
Toute personne impliquée dans l’installation, l’utilisation et la maintenance de cet appareil doit être qualiée et suivre les instructions
comprises dans ce manuel.
Soyez prudent risques de chocs électriques !
Avant la mise en fonction, soyez certain que le produit n’ait pas subi de dommage durant le transport. Dans le cas contraire, contactez
votre revendeur.
An de maintenir l’appareil en parfaites conditions, l’utilisateur doit suivre les instructions de sécurité et d’utilisation décrites dans ce
présent document.
Notez que les dysfonctionnements liés à la modication de l’appareil ne sont pas couverts par la garantie.
Cet appareil ne contient aucune partie remplaçable par l’utilisateur, pour toute intervention contactez votre revendeur.
Soyez prudent risque photo-biologique !
Attention !! Système d’éclairage professionnel
ne pas regarder le ux lumineux dans l’axe.
Risque d’incendie maintenir une distance minimale de 1 m entre le faisceau et une surface inammable.
IMPORTANT :
Cet appareil doit être utilisé en intérieur avec une température ambiante inférieure à 40°.
Fixer le projecteur d’une façon stable.
Ne pas faire cheminer le câble d’alimentation avec les autres câbles.
Manipuler le câble d’alimentation avec les précautions d’usage.
Ne pas insérer d’objets dans les aérations.
Ne pas démonter ou modier l’appareil. Risque d’électrocution !
Ne pas connecter cet appareil à un bloc de puissance.
Ne pas mettre En / Hors fonction de manière répétée.
Cet appareil doit être relié à la terre
N’utiliser cet appareil qu’après vous être familiarisé avec ses commandes et fonctions.
Eviter tout contact avec les ammes, éloignez l’appareil des surfaces inammables.
Laisser toujours un espace sufsant autour de l’appareil pour permettre sa convection.
Déconnecter l’appareil du secteur, lorsqu’il n’est pas utilisé ou avant de le nettoyer.
Toujours débrancher l’alimentation en tenant la prise secteur et non le câble.
Vérier que le cordon d’alimentation ne soit ni pincé ni endommagé, (prises et câbles)
Si l’appareil est tombé ou à reçu un choc, déconnecter le immédiatement du secteur et contacter un technicien qualié pour le vérier.
Si l’appareil a été soumis à d’importantes uctuations de température, ne le mettez pas en fonction immédiatement, la condensation
pourrait l’endommager en créant un CC (court-circuit).
Si l’appareil ne fonctionne pas correctement, mettez-le hors fonction immédiatement. Emballer-le, (de préférence dans son emballage d’origine).
Ce produit doit être utilisé exclusivement par un adulte en bonne santé.
Il doit être installé hors de portée des enfants.
Ne jamais utiliser le produit sans surveillance.
Ne pas utiliser l’appareil dans des zones ATEX ou et à proximité de d’hydrocarbure ou de produit inammable.
Cet appareil doit être utilisé conformément à ce manuel, pour éviter tous dysfonctionnement
Nettoyage
Penser à nettoyer régulièrement l’optique avec un chiffon micro-pore.
L’usage d’air comprimé permet de nettoyer le boitier.
Le projecteur doit être sécurisé par une élingue de sécurité
Page 3
Starway prend soin de notre belle planète et adopte l’éco-attitude !
Retrouvez les manuels en ligne et bien plus encore en ashant
le QR code apposé sur les produits !

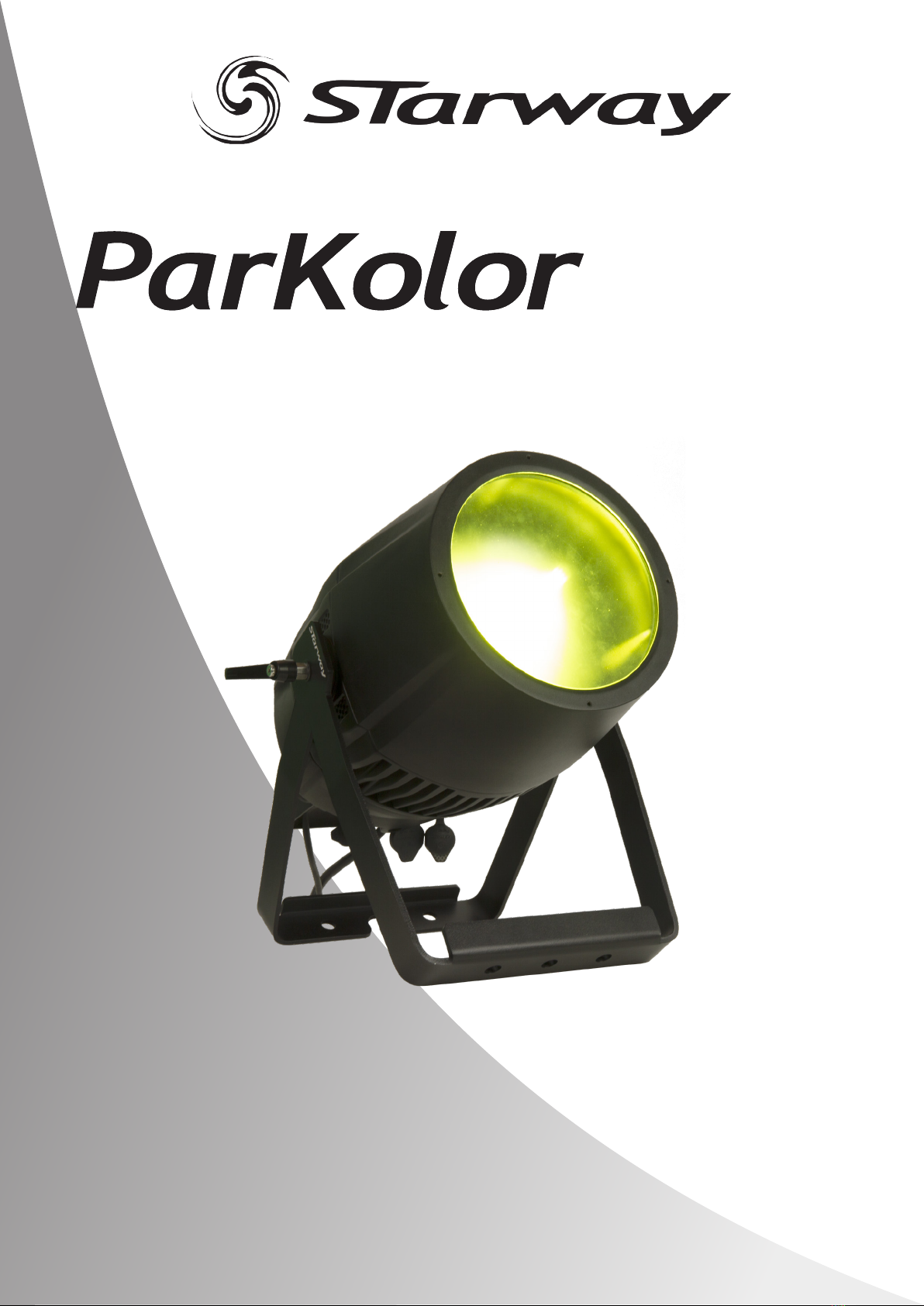

Projecteur en fonte d’aluminium de très belle nition, le ParKolor 230HDL est
équipé d’une LED COB de 230W RGBL qui procure un éclairement 2,5 fois
supérieur à celui de son célèbre prédécesseur Parkolor 120 HD. Grâce à une
perte de ux parfaitement maîtrisée dans tous les modes de ventilation, la
baisse de l’éclairement à pleine puissance n’excède pas 10% à chaud en mode
«silencieux». Un accessoire livré avec le projecteur apporte une protection contre
l’eau aux différents connecteurs, autorisant ainsi son utilisation en extérieur
pendant de longues périodes.
SPÉCIFICATIONS TECHNIQUES :
• Led COB RGBL 230W
• Zoom 6.5 ° - 60 ° beam
• Illuminance 6700 Lux at 5m / 6.5 °
• Max ux 4900 Lumens
• Protocols: DMX / RDM
• DMX modes: 6HSI / 6RGB / 7/10 / 15ch
• Auto / Static / Master-Slave Mode
• BColor System
• White macros: 10 from 2700 to 10,000 ° K
• In / Out DMX connectors: 2 x XLR5 IP65
• In / Out power connectors: Seetronic IP65
• Removable connector protection cap
• Cooling: 1 natural convection mode + 3 forced ventilation modes
• Dimensions W x D x H: 329.5 x 215 x 370mm
• Weight: 10.3Kg
• Max power: 280W
* Etre vert avec Starway !
Retrouvez les différents modes DMX sur le manuel disponible en ashant le QR code
apposé sur les produits ou en cliquant sur le lien ci dessous :
http://ftp.technique.freevox.fr/STARWAY/225475_PARKOLOR230HDL/225475_PARKOLOR230HDL_ML.pdf
STARWAY
22, rue Édouard Buffard - MoNTeVraIN 77771
France
Tél. : +33 (0)820 230 007
Enh 16bits mode 15 canaux
Canal Fonction Valeur Fonction Instant ou fade Valeur par défaut
1
2
Dimmer 0-65535 Dimmer 0% à 100% F0
Dimmer ne
3Shutter
0-5 Selon menu du projecteur
I 3/8
6-010 Selon menu du projecteur
11-090 Strobe lent à rapide
91-170 Strobe random lent à rapide
171-255 Strobe random synchronnisé sur tous les
appareils
4Zoom 0-255 Zoom 0% à 100% F255
5Rouge 0-65535 Rouge 0% à 100% F255
6 Rouge Fin
7 Vert 0-65535 Vert 0% à 100% F255
8 Vert Fin
9 Bleu 0-65535 Bleu 0% à 100% F255
10 Bleu Fin
11 Blanc 0-65535 Blanc 0% à 100% F255
12 Blanc Fin
13 Roue de couleur
virtuelle
0-250
I0
252-253 Rotation sens horaire de la roue de couleurs
virtuelle
254-255 Rotation sens antihoraire de la roue de couleurs
virtuelle
14 Color Time 0-255 Temps de fade entre les couleurs virtuelles ou
vitesse de rotation de roue de couleur virtuelle I255
15 Contrôle
0-10 Dim mode selon menu du projecteur
I80
11-20 Dim0
21-30 Dim1
31-40 Dim2
41-50 Dim3
51-60 Dim4
61-100 Idle
101-110 FAN OFF
111-120 Fan Quiet
121-130 Fan auto
131-140 Fan High
141-150 Fast Dimmer Off
151-160 Fast Dimmer ON
161-200 Idle
201-255 Zoom reset
QUICK START
230hdl
Page 6
WARNING! Before carrying out any operations with the unit,
carefully read this instruction manual and keep it with cure
for future reference. It contains important about the installation,
usage and maintenance of the unit.
SAFETY
GeNeraL INsTrucTIoN
• The products referred to in this manual conform to the European Community Directives and are there-fore marked with CE:.
• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only. Never make any modica-
tions on the unit not described in this instruction manual, otherwise you will risk an electric shock.
• Connection must be made to a power supply system tted with efcient earthing (Class I appliance ac-cording to standard EN
60598-1 ). It is, moreover, recommended to protect the supply lines of the units from indirect contact and/or shorting to earth by
using appropriately sized residual current devices.
• The connection to the main network of electric distribution must be carried out by a qualied electrical installer. Check that the
main frequency and voltage correspond to those for which the unit is designed as given on the electrical data label.
• Never use the xture under the following conditions:
- in places wet;
- in places subject to vibrations or bumps;
- in places with an ambient temperature of over 45° C.
• Make certain that no inammable liquids, water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for an inspection or contact
the manufacturer directly.
• If the unit is to be put out of operation denitively, take it to a local recycling plant for a disposal which is not harmful to the environment.
WarNINGs aNd INsTaLLaTIoN precauTIoNs
• Never let the power cord come into contact with other cables! Handle the power cord and all connections with the mains with particular
caution!
• Never modify, bend, mechanically strain, put pressure on, pull or heat up the power cord.
• Never strain the cable. There must always be sufcient cable going to the device. Otherwise, the cable will be damaged, which can cause
serious damage.
• Never remove warning or informative labels from the unit.
• Never use anything to cover the ground contact.
• Never lift the device holding it by the projector-head, as the mechanics may be damaged
• Do not shake the device. Avoid brute force when installing or operating the device.
• Only operate the device after having checked if the housing is rmly closed and all screws are tightly fastened.
• Only operate the device after having familiarized with its functions.
• Avoid ames and do not put close to ammable liquids or gases.
• Always allow a free air space of at least 0.8 m around the unit for ventilation.
• Always disconnect power from the mains, when device is not used or before cleaning! Only handle the power cord holding it by the plug.
Never pull out the plug by tugging the power cord.
• Make sure that the device is not exposed to extreme heat or dust.
• Make sure that the available voltage is not higher than stated on the rear panel.
• Make sure that the power cord is never crimped or damaged. Check the device and the power cord from time to time.
• Make sure that the core diameter of extension cords and power cords is sufcient for the required power consumption of the device.
• Always hold the device by the transport handles.
• Never place any material over the LEDs or lens.
• Never look directly into the light source.
• Never leave any cables lying around.
• Never use the device during thunderstorms, unplug the device immediately.
• Never leave various parts of the packaging (plastic bags, polystyrene foam, nails, etc within children’s reach, as they potential sources of
danger.
• Do not insert objects into air vents.
• Do not open the device and do not modify the device.
• Do not connect this device to a dimmer pack.
• Do not switch the device on and off in short intervals, as this will reduce the device’s life.
• Do not touch the device’s housing bare-handed during its operation (housing becomes very hot). Allow the device to cool for at least 5
minutes before handling.
• If the lens or LEDs are obviously damaged, they need to be replaced to prevent their functions from being impaired, due to cracks or
deep scratches.
• If the external cable is damaged, it has to be replaced by a qualied technician.
• If device was dropped or struck, disconnect mains power supply immediately. Have a qualied engineer inspect for safety before operat-
ing.
• If the device has been exposed to drastic temperature uctuation (e.g. after transportation), do not switch it on immediately. The arising
condensation water might damage your device. Leave the device switched off until it has reached room temperature.
• If your device fails to work properly, discontinue the use immediately. Pack the unit securely (preferably in the original packing material),
and return it to your dealer for service.
• For adult use only. The device must be installed beyond the reach of children. Never leave the unit running unattended.
• Never attempt to bypass the thermostatic switch or fuses.
• For replacement use fuses of same type and rating only.
• This device is heavy. When handling, use a two-person lift to prevent injury.
• The user is responsible for correct positioning and operating of the device. The manufacturer will not accept liability for damages caused
by the misuse or incorrect installation of this device.
• This device falls under protection class I. Therefore it is essential to connect the yellow/green conductor to earth.
• Repairs, servicing and electric connection must be carried out by a qualied technician.
Rigging
This device is heavy. When handling, use a two-person lift to prevent injury.
Please follow the European and national guidelines concerning rigging, trussing and all other safety issues.
Page 7
Starway takes care of our beautiful planet and adopts the eco-attitude!
Find manuals online and more by ashing
the QR code on the products!
A beautifully nished cast aluminum projector, the ParKolor 230HDL is
equipped with a 230W RGBL COB LED which provides 2.5 times more
illumination than its famous predecessor Parkolor 120 HD. Thanks to a
perfectly controlled loss of ow in all ventilation modes, the reduction in
illumination at full power does not exceed 10% when hot in «silent» mode. An
accessory delivered with the projector provides protection against water to the
various connectors, allowing its use outdoors for long periods.
TECHNICAL SPECIFICATIONS :
• Zoom 4.35 ° - 32 ° beam (5 ° - 55 ° Field)
• Illuminance: 17000Lux at 5M / 4.35 °
• Max ux 3650 Lumens
• Cooling: Forced air 3 modes
• DMX modes: 15/19/21/25/41 / 69ch
• Protocols: DMX / Artnet / sACN / Klingnet / RDM
• 20 internal pattern programs
• BColor System
• Flicker Free: Led frequency adjustable from 9000 to 25000Hz
• Dmx In / Out connectors: 2 x XLR5.
• Artnet / sACN / Klingnet connectors: 2 x RJ45
• Dimensions W x D x H: 256MM * 180MM * 334MM
• Net weight: 7.38Kg with Omega grip.
• Max power: 300W
Find the different DMX modes on the manual available by ashing the QR code
afxed to the products or by clicking on the link below:
http://ftp.technique.freevox.fr/STARWAY/225475_PARKOLOR230HDL/225475_PARKOLOR230HDL_ML.pdf
Please note that the manuals are multi-language
STARWAY
22, rue Édouard Buffard - MoNTeVraIN 77771
France
Tél. : +33 (0)820 230 007
Enh 16bits mode 15 channels
Canal Fonction Valeur Fonction Instant ou fade Valeur par défaut
1
2
Dimmer 0-65535 Dimmer 0% à 100% F0
Dimmer ne
3Shutter
0-5 from projector menu
I 3/8
6-010 from projector menu
11-090 Strobe from slow to fast
91-170 Strobe random slow to fast
171-255 Strobe random synchronnized on all xtures
4Zoom 0-255 Zoom 0% à 100% F255
5Red 0-65535 Red 0% à 100% F255
6 Red Fin
7Green 0-65535 Green 0% à 100% F255
8Green Fin
9 Blue 0-65535 Blue 0% à 100% F255
10 Blue Fin
11 White 0-65535 White 0% à 100% F255
12 White Fin
13 Virtual
Color Wheel
0-250
I0
252-253 Clockwise rotation of the virtual color wheel
254-255 Counter clockwise rotation of the virtual color
wheel
14 Color Time 0-255 Fade time between virtual colors or virtual color
wheel rotation speed I255
15 Contrôle
0-10 Dim mode selected from projector menu
I80
11-20 Dim0
21-30 Dim1
31-40 Dim2
41-50 Dim3
51-60 Dim4
61-100 Iddle
101-110 Fan Silent
111-120 Fan Quiet
121-130 Fan auto
131-140 Fan High
141-150 Fast Dimmer Off
151-160 Fast Dimmer ON
161-200 Iddle
201-255 Zoom reset
Table of contents
Languages:
Other Starway Projector manuals
