Page 2 of 26
1125807001 Rev B
Steelcase Workplace Advisor - Worksurface Sensor Kit
Installation Instructions
BEFORE YOU BEGIN
Prior to installation
- Confirm with customer IT contact that gateways are installed and online
- Have customer contact reserve work spaces for installation, approximately 2 minutes per sensor installation.
- Have customer contact confirm if you can screw into underside of worksurfaces.
Day of installation (on-site)
- Verify you have one package per space (sensors are pre-packaged per space and are pre-assigned to spaces in Workplace Advisor;
DO NOT unbox until on-site and in the assigned space)
- Walk through site with customer contact; verify location of gateways and review work area availability

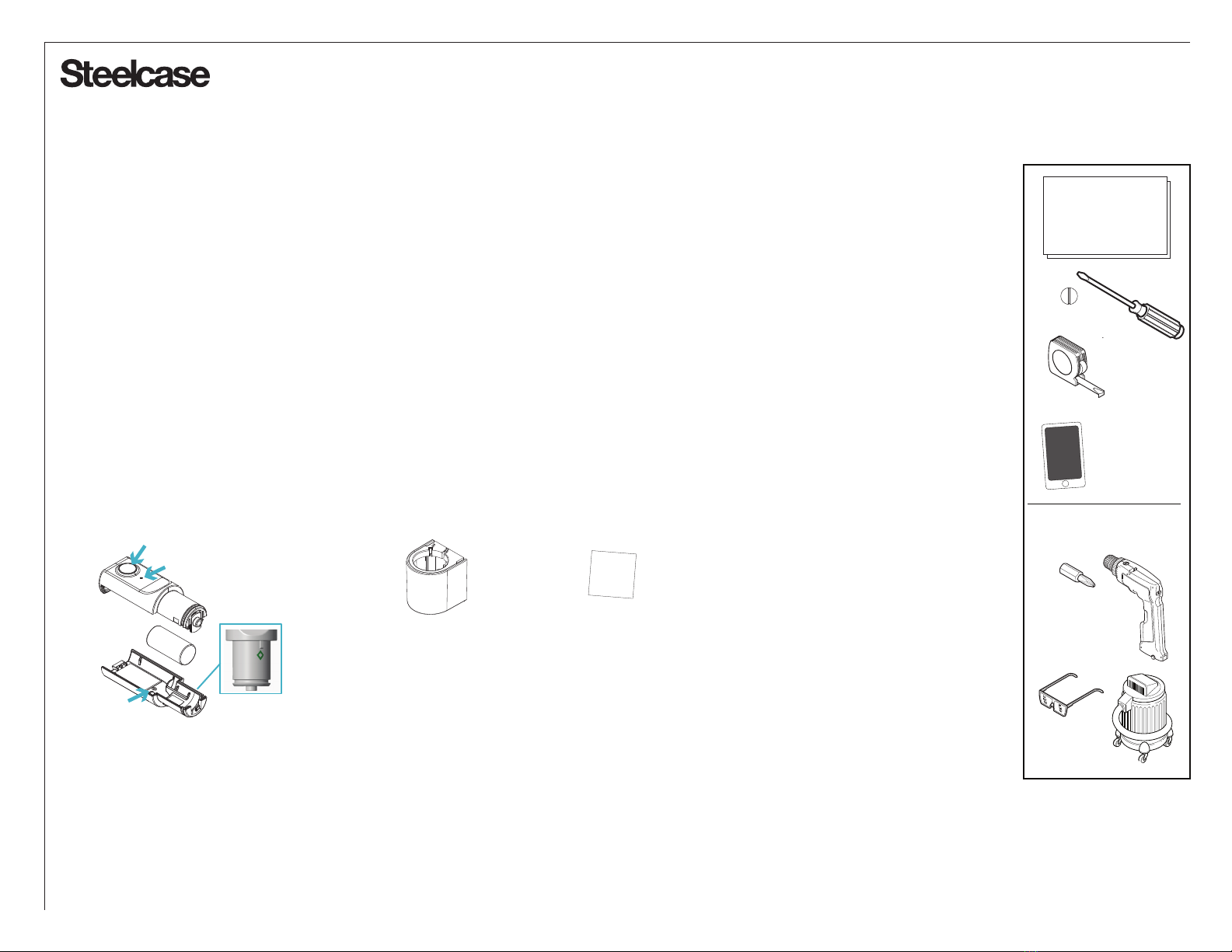

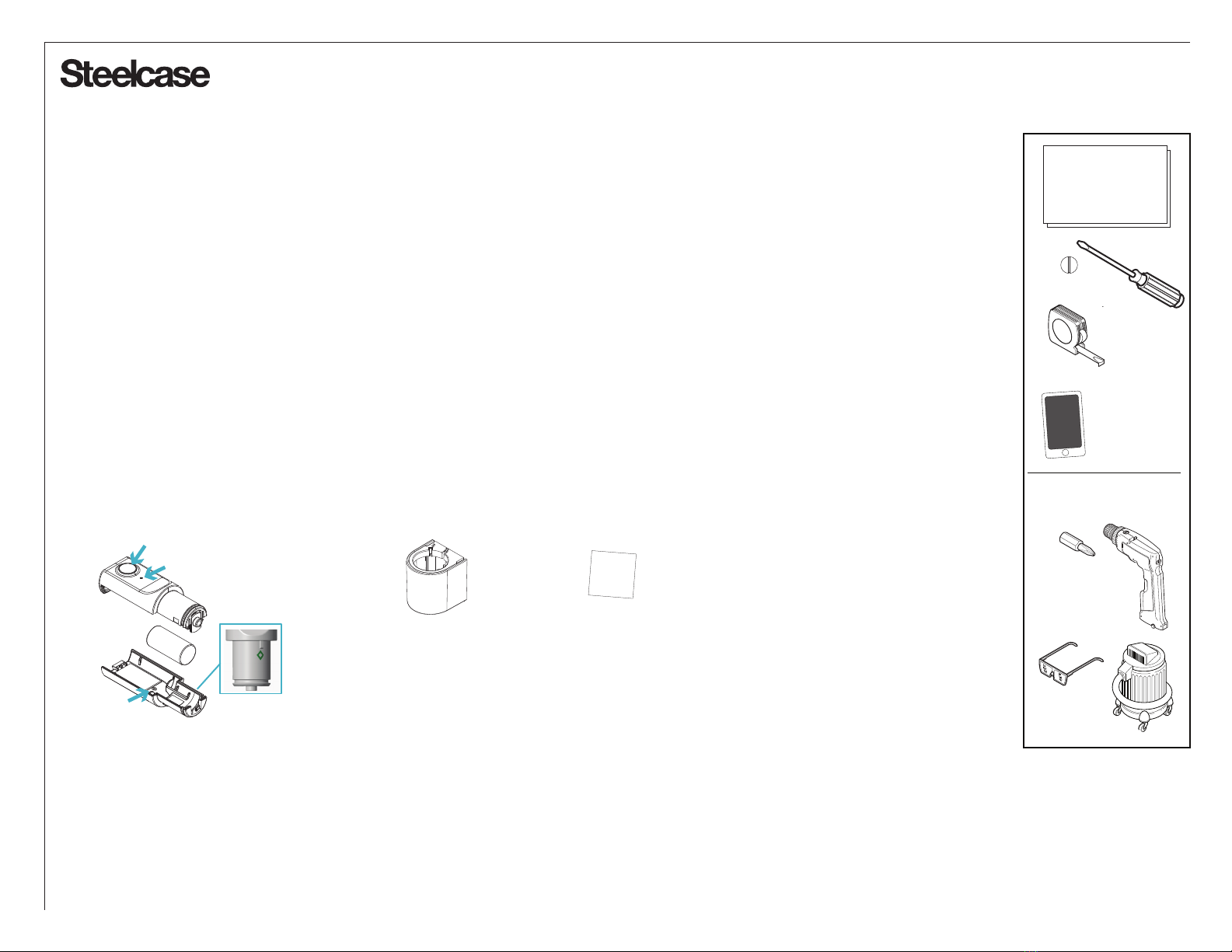

What’s included
-Sensor(s)
- Batteries: one (1) CR-123 installed in sensor
- Mounting adhesive strips pre-installed on mounting brackets
- Sensor mounting bracket(s)
- One alcohol wipe per sensor
#2 Phillips bit
RAYBO
Mounting bracket
Device with
Internet access
and web browser
[optional, if using screws
from hardware package]
Alcohol
wipe
Description
1. Sensor lens
2. LED indicator
3. Battery
4. Push button
Sensor
2
4
3
1
3/16”
(5mm)

®
Page 3 of 26
1125807001 Rev B
Locked Unlocked
LED
NOTICE
DO NOT unbox sensors until on
site and in the assigned space
(QTY TAG). Sensors are
pre-packaged per space and
pre-assigned to spaces in
Workplace Advisor.
THERE IS A RISK OF EXPLOSION IF THE BATTERY IS REPLACED BY AN INCORRECT
TYPE. DISPOSE OF USED BATTERIES ACCORDING TO THE INSTRUCTIONS THAT
COME PACKAGED WITH REPLACEMENT BATTERIES.
WARNING

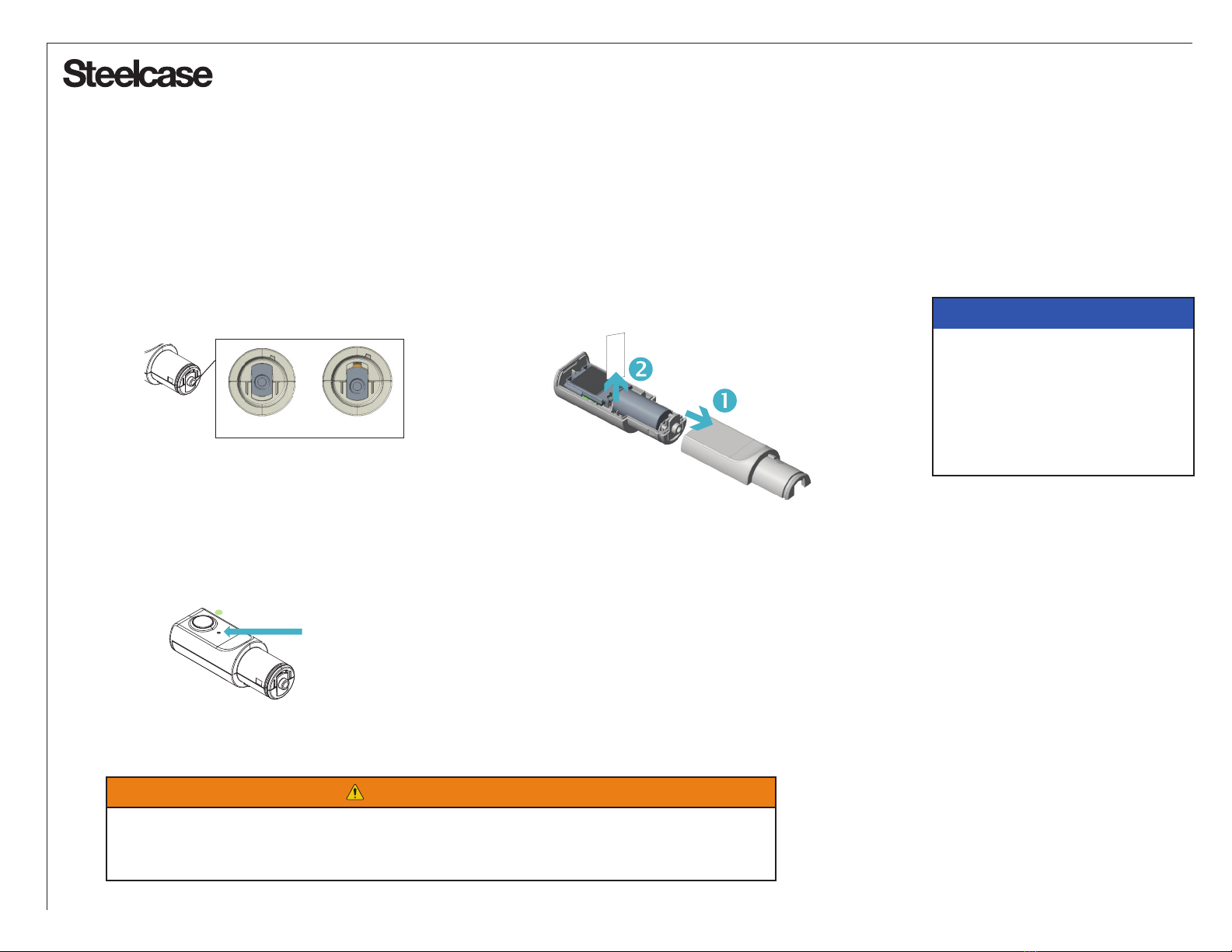

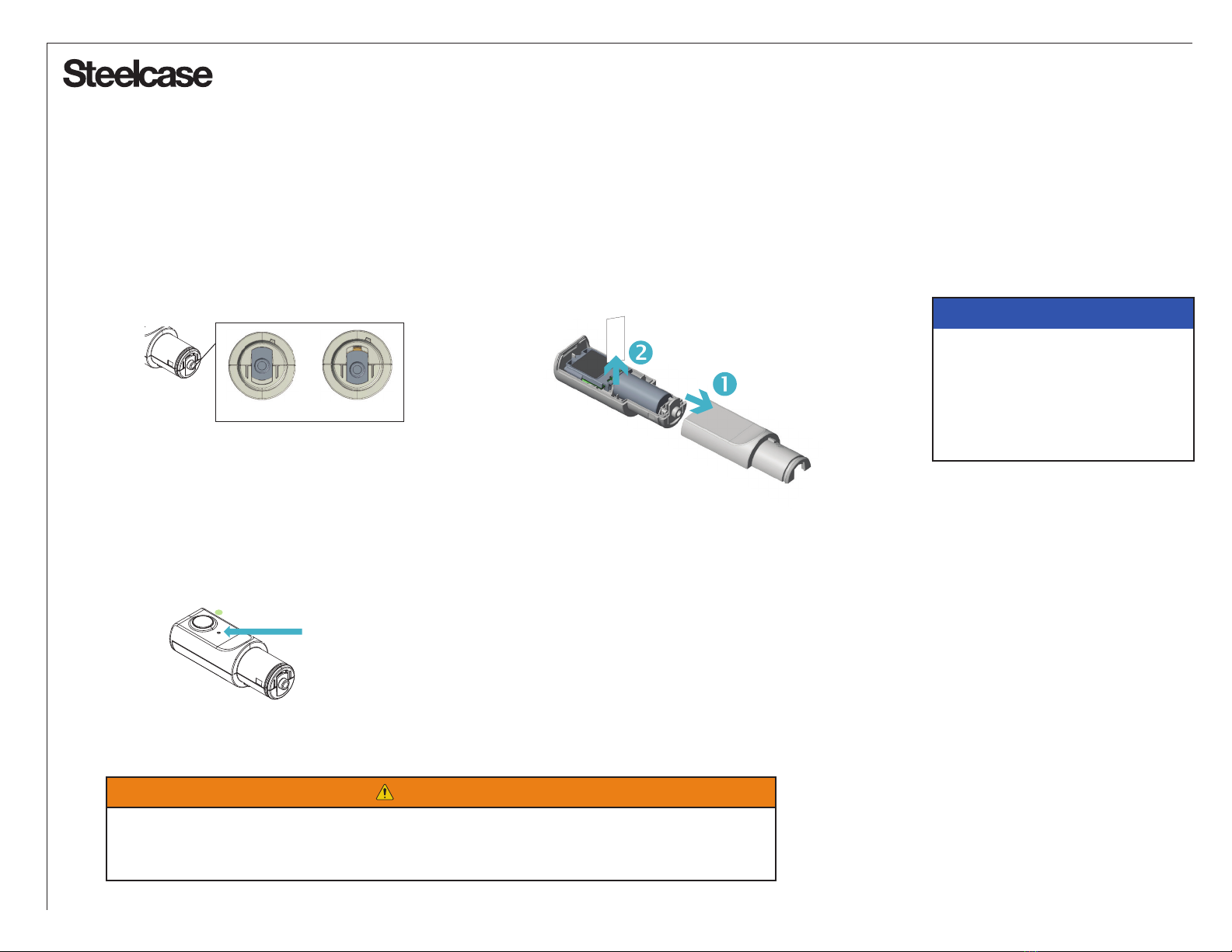

ACTIVATE
1. Open package for space and verify you have the correct number of sensors/mounting brackets by referencing the installation plan.
2. Activate sensors by opening the sensor and pulling out the battery tab as shown below (Note: This must be done in the space the sensor is assigned to;
activating the sensor in any other location may cause the sensor to not communicate properly when installed.)
- Push/slide lock at end of sensor to unlock position - Slide off rear housing (1) and pull battery tab (2)
- Immediately after battery is activated, turn the sensor over to see the LED flashing pattern.
After the LED blinks (RED-YELLOW-GREEN) the sensor will be activated.
Once the sensor is activated:
• The LED will begin to blink RED continuously until paired.
• If pairing was successful, the LED will blink (GREEN-GREEN-GREEN).
• Once the sensor is paired, the LED will NOT blink again.
- Slide rear housing back in place and lock shut. Sensor will not fit in the mounting bracket unless the housing is locked.
- Confirm sensor online status by looking at Device Manager in Workplace Advisor. If sensor is not online, begin troubleshooting.

PLACE

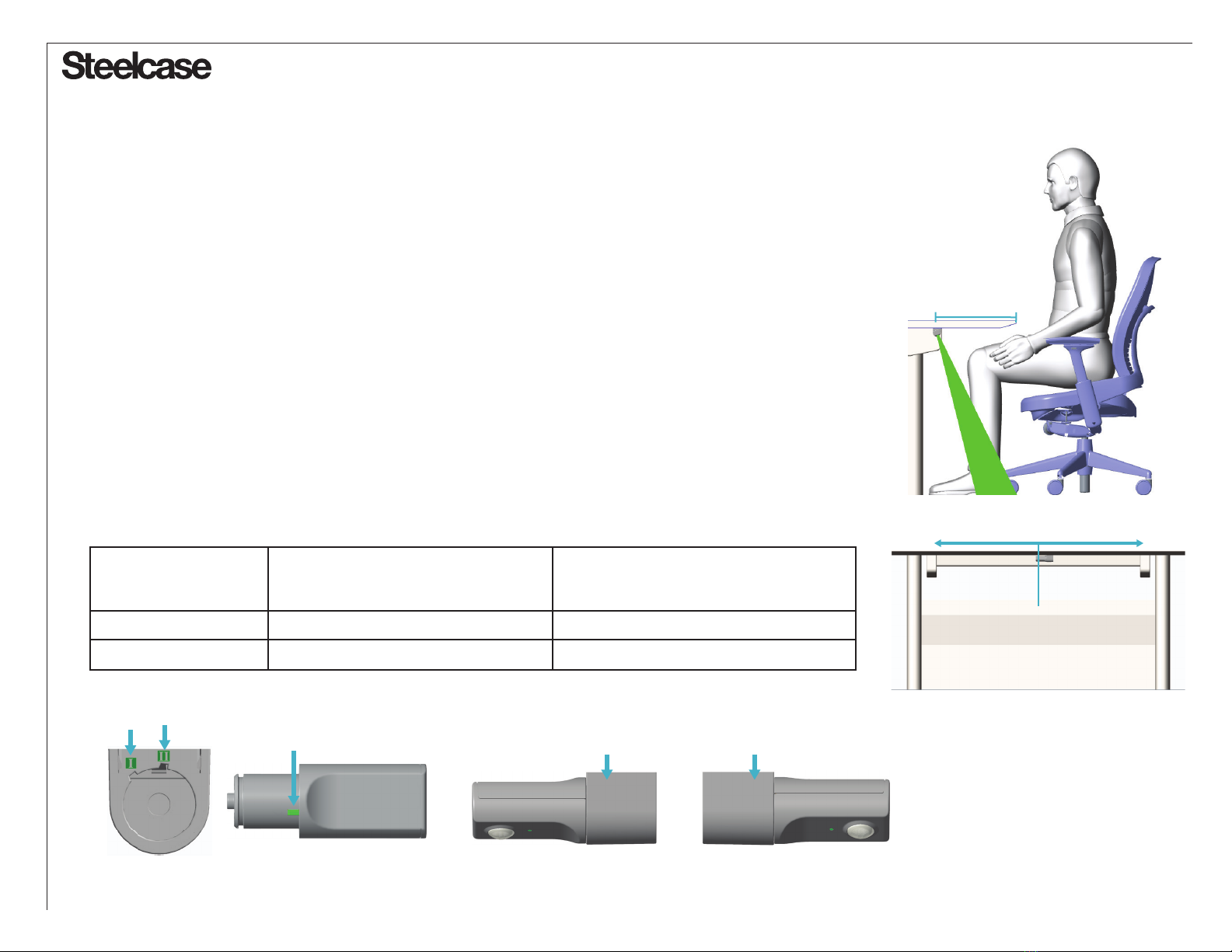

Rules of Placement (fixed and adjustable-height tables)
1. Sensor lens should point towards the occupant where motion will be sensed and not blocked by any objects.
2. Sensor must be located correctly, according to position guidelines noted below:
a. The sensor should ideally be placed 16"-19"from the front edge of the worksurface, the sensor MUST be
placed a minimum of 6" from the edge of the worksurface, but 16"-19" is best for optimal operation.
b. The sensor lens should be centered within the occupant’s primary work area.
c. If the sensor cannot be mounted 16"-19" from the front edge of the worksurface, be sure to adjust
sensor alignment tab as noted in the table below.
d. If there is a keyboard table, slide keyboard table all the way in. Place sensor on the underside of the
keyboard table 16"-19" from edge of worksurface or a minimum of 6" from edge of worksurface; be
sure to adjust sensor alignment tab as noted in the table below.
3. To support ideal gateway pairing, DO NOT activate sensors before they are in the space where they will be installed.
4. If possible, avoid installing on metal surfaces; mounting to metal surfaces can reduce connection range to gateway
and/or data loss.
5. The sensor alignment tab must be inserted into the correct slot in the mounting bracket and the mounting bracket
should be on the left or right depending on the slot position, as noted below:
Distance from front Sensor mounting slot Sensor mounting slot
edge of worksurface Position I (20˚) Position II (30˚)
Mounting bracket to the RIGHT Mounting bracket to the LEFT
6"-12"X
12"-19"X
Page 4 of 26
1125807001 Rev B
®
6" min.
19"max.
Sensor lens should be
centered with the
primary work area
centered
Sensor lens must
point toward occupant
If in doubt about installation placement, contact Steelcase Customer Experience (CX).
alignment tab
Position IPosition II Position I
Mounting bracket
to the RIGHT
Position II
Mounting bracket
to the LEFT

®
Page 5 of 26
1125807001 Rev B
PLACE

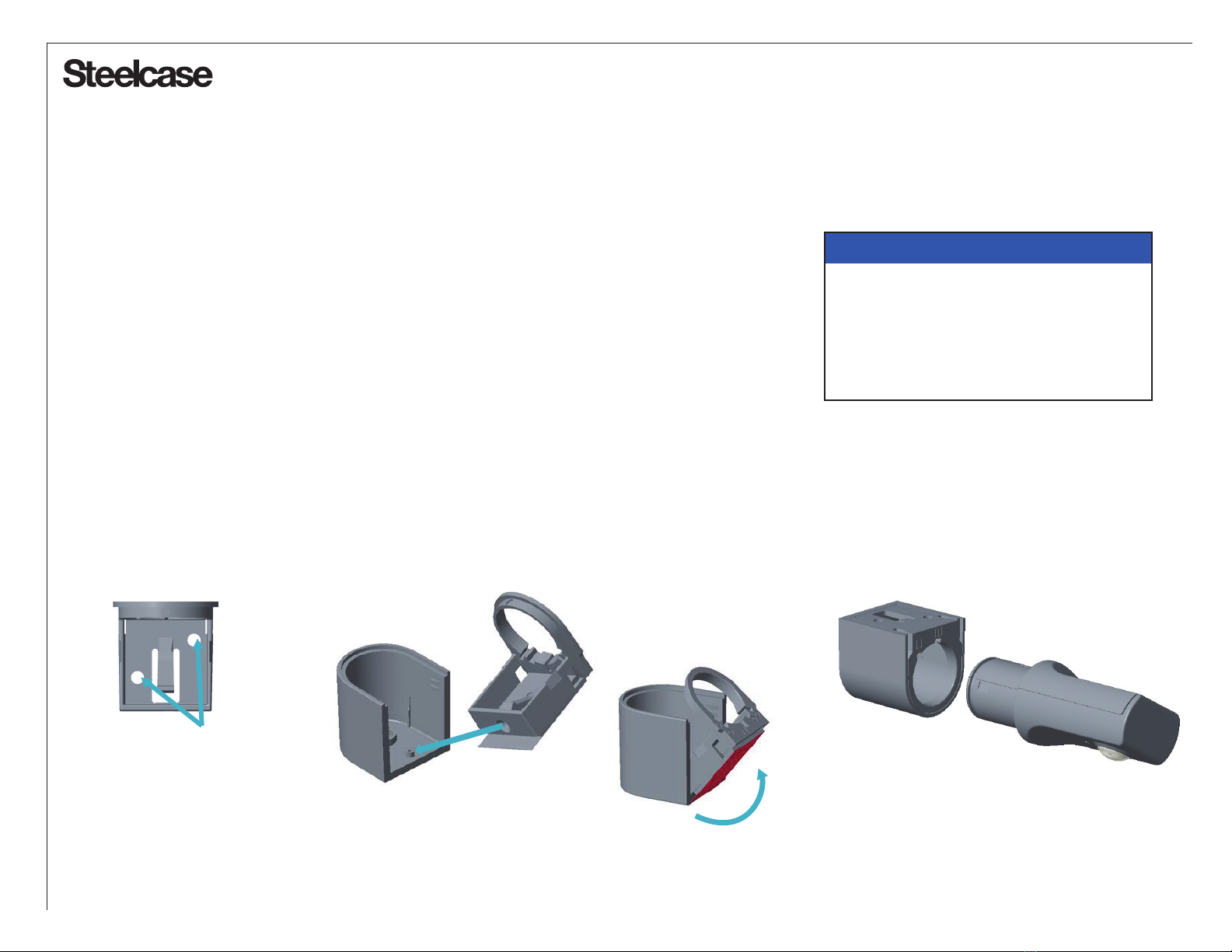

1. Sensor must be located according to the position guidelines on the previous page.
2. Both adhesive strip and mechanical screw mounting methods must be used to mount sensor.
3. Make sure surfaces are clean prior to placing sensor. Use supplied alcohol wipe to clean surface.
Allow at least 15 seconds to dry. There should be no visible moisture after drying completely.
4. Remove the backing off on the adhesive strip that is pre-installed on the mounting bracket.
5. Apply bracket base to the surface and apply firm pressure for a least 15 seconds.
6. Insert the screw provided in mounting kit into one of the two holes on the mounting bracket (Figure 1)
and screw to bottom of worksurface. DO NOT overtighten as this can break the mounting bracket.
7. Insert mounting bracket base into the mounting bracket cover using the alignment pin, rotating the
base until it snaps into position (see Figure 2).
8. The sensor alignment tab must be inserted into the correct slot in the mounting bracket
following the position guidelines and table on the previous page (Figure 3).
If in doubt about installation placement, contact Steelcase Customer Experience (CX).
NOTICE
Once the sensor is inserted into the
bracket it will lock into place and cannot
be removed without disassembly.
If a sensor needs to be removed or
repositioned into a different mounting slot,
see removal directions on the next page.
mounting
bracket cover
mounting
bracket base
screw holes
Figure 1 Figure 2 Figure 3

®
Page 6 of 26
1125807001 Rev B
PLACE | Accessing Battery/Relocating Sensor

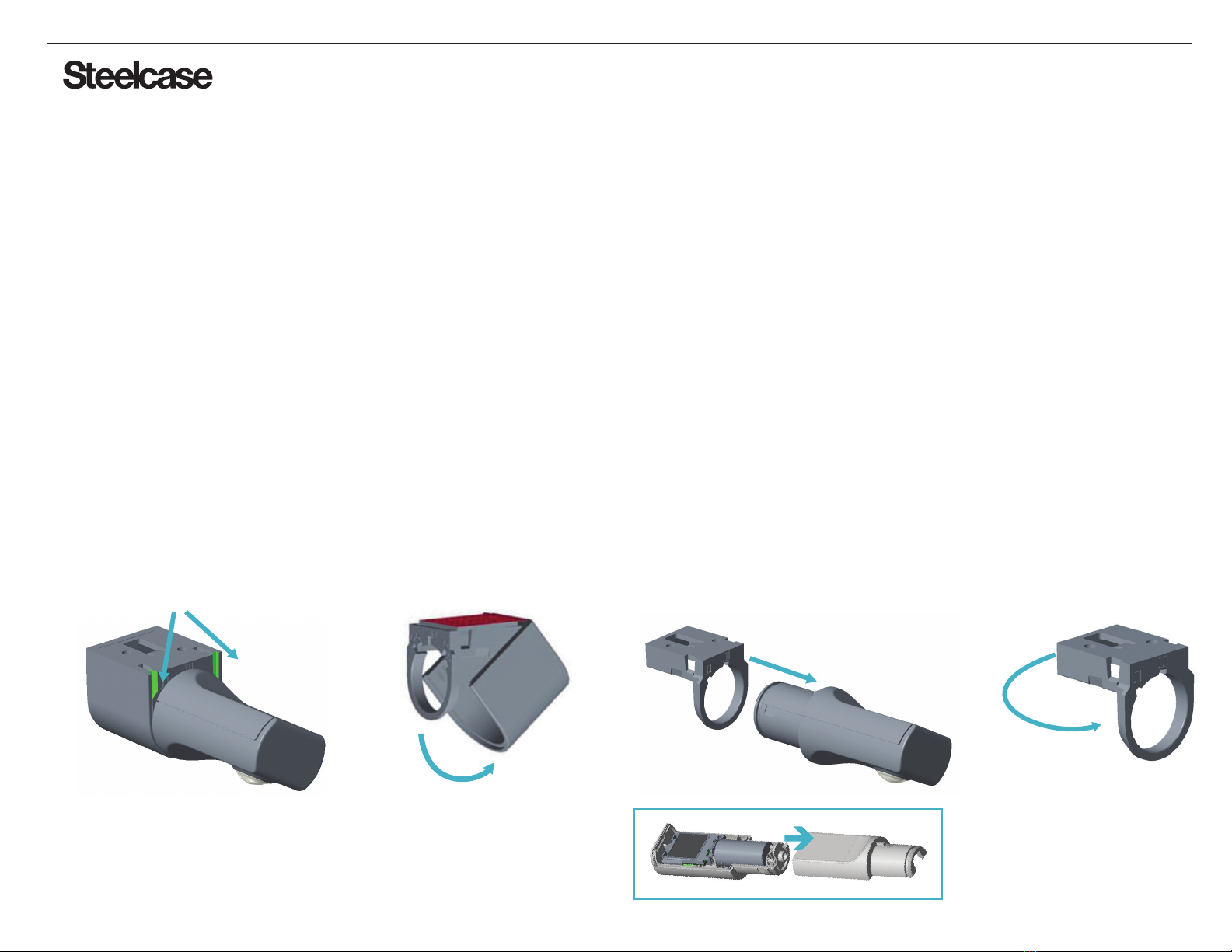

To access battery
1. Insert flat head screw driver into the slots to pry off mounting bracket cover (Figure 1).
2. Remove mounting bracket cover (Figure 2).
3. Slide sensor out of mounting bracket base (Figure 3); slide off rear housing to expose battery.
To relocate sensor
1. Insert flat head screw driver into the slots to pry off mounting bracket cover (Figure 1).
2. Remove bottom cover and slide sensor out of mounting bracket base (Figures 2 and 3).
3. Remove the screw.
4. Twist the mounting bracket base to remove from the worksurface (Figure 4).
5. Remove used adhesive tape and any residue and apply a new piece of adhesive tape before re-mounting.
6. Reposition and mount sensor in new location per instructions on previous page.
slots
Figure 1 Figure 3Figure 2 Figure 4

VALIDATE | After sensors are all placed
1. Log in to wpa.steelcase.com with a laptop or mobile device and navigate to the Device Manager tab.
2. Find the space you are validating.
3. Confirm all the sensors in the space are showing as “Online” (green) in the Workplace Advisor Device Manager (see below).
4. Confirm all sensors are detecting motion correctly by following the process below:
- Have everyone leave the area for 2 minutes.
- Verify all sensors change to “Unoccupied” in Workplace Advisor; if they don’t, investigate what is causing them to detect motion.
- Stand and/or sit at work area to ensure sensor is reading activity.
- Repeat for each work area to trigger each sensor and watch each change to “Occupied” in Workplace Advisor.
- Leave work area again, verify that all sensors change to “Unoccupied.”
5. Sign off on each space on printed install plans to keep track of progress.
6. [Optional] Remove 2D code from the front of sensor once it has been fully validated as functional on Workplace Advisor.
7. Inform customer that sensor installation is complete once all spaces are validated.
Step 3 Step 4
online
offline
occupied
unoccupied
Step 2
®
Page 7 of 26
1125807001 Rev B
Gateway Name (5)
NOTICE
The number shown for each sensor is its serial
number (found on the product label inside the
battery cover and package label or by scanning
the 2D code on the front housing).
2D code can be scanned using a phone
app to verify sensor’s serial number

rear cover
push
button
®
Page 8 of 26
1125807001 Rev B

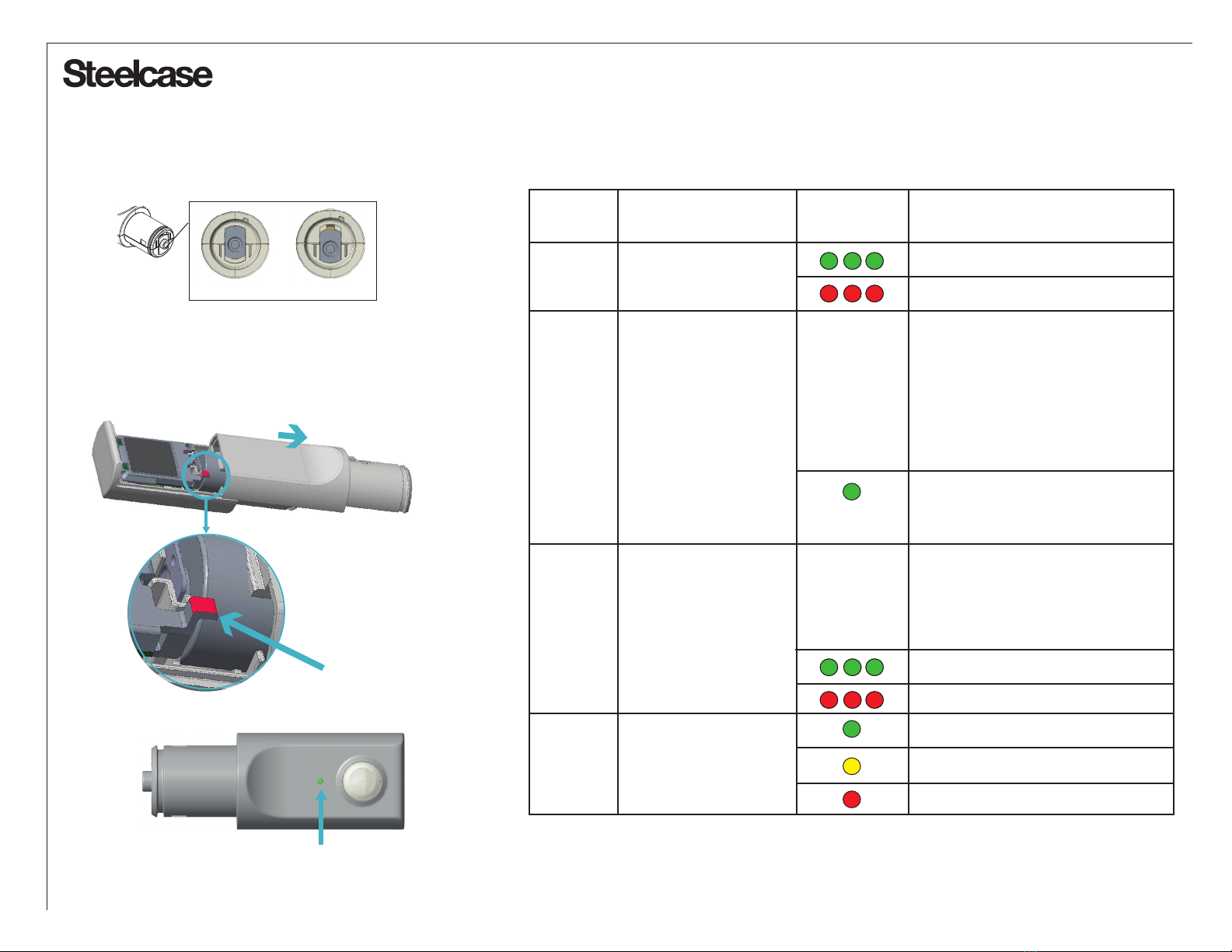

Push Button and LED Status Indicators - Sensor
- Push/slide lock at end of sensor to unlock position
- Slide rear cover off the expose the push button.
Locked Unlocked
Push Action LED
Description
Button Indicators
2 times Retrieve network Joined
status Not joined
3 times Enters PIR detection PIR sensor will detect motion
and blink LED green at a
faster rate.
1. Occupancy timeout will be
reduced to 5 seconds between
detection.
2. PIR detection mode will
timeout in 20 minutes.
Occupancy detected.
(1 sec) LED blink 1 sec on, 1 sec off for
duration of occupancy timeout.
4 times Force rejoin Force a rejoin at a faster rate.
1. The sensor will continuously
try to join until joined.
2. Timeout after 60 sec
independent of rejoin success.
Joined
Not joined
5 times Check battery health Good
Low
N/A
- Push button to determine
sensor status (see table).
LED indicator

®
Page 9 of 26
1125807001 Rev B
USA: FEDERAL COMMUNICATIONS COMMISSION (FCC) STATEMENT
This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received, including interference that may cause undesired operation.
FCC Warning
Changes or modifications to this product not authorized by Steelcase Inc. could void the electromagnetic compatibility (EMC) and wireless compliance and negate
the user’s authority to operate the product.
Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is
no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which
can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
· Reorient or relocate the receiving antenna.
· Increase the separation between the equipment and receiver.
· Connect the equipment to an outlet on a circuit different from that to which the receiver is connected.
· Consult the dealer or an experienced radio/TV technician for help.
This device meets the FCC requirements for RF exposure in public or uncontrolled environments.
CANADA: INDUSTRY CANADA (IC) STATEMENT
This device meets the IC requirements for RF exposure in public or uncontrolled environments.
Cet appareil est conforme aux conditions de la IC en matière de RF dans des environnements publics ou incontrôlée
IC Notice to Users in accordance with RSS GEN Issue 4:
This device complies with Industry Canada license exempt RSS standard(s). Operation is subject to the following two conditions:
1. This device may not cause interference, and
2. This device must accept any interference, including interference that may cause undesired operation of the device
Cet appareil est conforme avec Industrie Canada RSS standard exempts de licence (s). Son utilisation est soumise à Les deux conditions suivantes:
1. Cet appareil ne peut pas provoquer d’interférences et
2. Cet appareil doit accepter Toute interférence, y compris les interférences qui peuvent causer un mauvais fonctionnement du dispositive
CAN ICES-3 (B)/NMB-3(B)

®
Page 10 of 26
1125807001 Rev B
Steelcase Workplace Advisor -
Trousse de détecteurs pour surface de travail
Directives d'installation
©
Pour tout problème, question ou demande,
communiquez avec Steelcase CX
([email protected]) ou faites le
1 888 STEELCASE (1 888 783-3522) pour
obtenir immédiatement de l'aide de la part de
personnes qui veulent vous aider.
(En dehors des É.-U., du Canada, du Mexique, de Porto Rico
et des Îles Vierges Américaines, faites le 1 616 247-2500)
Visitez notre site Web à www.steelcase.com
2017 Steelcase Inc.
Grand Rapids, MI 49501
É.-U.
Imprimé aux É.-U.
AVIS
NE DÉBALLEZ PAS les détecteurs tant que vous n'êtes pas
sur place, à l'emplacement désigné (ÉTIQUETTE QTÉ). Les
détecteurs sont pré-emballés par emplacement et
pré-attribués aux emplacements dans Workplace Advisor.
Mise en oeuvre de Workplace
Advisor de Steelcase
1. Former l'équipe de projet
2. Regrouper l'information
3. Plan du détaillant et
détermination des
emplacements de passerelle
4. Le détaillant coordonne le
choix des emplacements de
passerelle avec le service TI
du client.
5. Le service TI du client
installe les passerelles.
6. Le détaillant confirme que
l'installation des passerelles
est terminée.
7. Le détaillant installe les
détecteurs.
8. Inviter d'autres personnes
9. Entretien et gestion de
Workplace Advisor

Plans d'installation
de l'équipe
de conception
®
Page 11 of 26
1125807001 Rev B
AVANT DE COMMENCER
Avant l'installation
- Confirmez avec le responsable TI du client que les passerelles sont installées et en ligne.
- Demandez au responsable du client de réserver les pièces pour l'installation, à raison d'environ 2 minutes par détecteur.
- Demandez au responsable du client de confirmer que vous pouvez insérer des vis par en-dessous des surfaces de travail.
La journée de l'installation (sur place)
- Assurez-vous d'avoir un emballage par emplacement (les détecteurs sont pré-emballés par emplacement et pré-attribués aux
emplacements de Workplace Advisor; NE DÉBALLEZ PAS les détecteurs tant que vous n'êtes pas sur place, à l'emplacement désigné).
- Visitez l'emplacement avec le responsable du client; vérifiez l'endroit où se trouvent les passerelles et passez en revue les
réservations de pièce.
Ce qui est compris...
-Détecteurs
- Piles: une (1) CR-123 installée dans chaque détecteur.
- Bande d'adhésif de montage préinstallée sur les supports de montage
- Support de montage de détecteur
- Un tampon d'alcool par détecteur
Embout
cruciforme n° 2
RAYBO
Support de
montage de
détecteur
Dispositif avec
accès Intenet
et navigateur Web
[optionnel, si vous utilisez
les vis du sac de quincaillerie]
Tampon
d'alcool
Description
1. Lentille du détecteur
2. Voyant à DEL
3. Pile
4. Bouton poussoir
Détecteur
2
4
3
1
3/16 po
(5 mm)
©
Pour tout problème, question ou demande,
communiquez avec Steelcase CX
([email protected]) ou faites le
1 888 STEELCASE (1 888 783-3522) pour
obtenir immédiatement de l'aide de la part de
personnes qui veulent vous aider.
(En dehors des É.-U., du Canada, du Mexique, de Porto Rico
et des Îles Vierges Américaines, faites le 1 616 247-2500)
Visitez notre site Web à www.steelcase.com
2017 Steelcase Inc.
Grand Rapids, MI 49501
É.-U.
Imprimé aux É.-U.
Steelcase Workplace Advisor -
Trousse de détecteurs pour surface de travail
Directives d'installation

®
Page 12 of 26
1125807001 Rev B
Verrouillé Déverrouillé
DEL
AVIS
NE DÉBALLEZ PAS les
détecteurs tant que vous n'êtes
pas sur place, à l'emplacement
désigné. (ÉTIQUETTE QTÉ). Les
détecteurs sont pré-emballés par
emplacement et préattribués aux
endroits dans Workplace Advisor.
IL EXISTE UN RISQUE D'EXPLOSION SI LA PILE EST REMPLACÉE PAR UNE AUTRE
PILE DE TYPE INCORRECT. JETEZ LES PILES USAGÉES CONFORMÉMENT AUX
DIRECTIVES INSCRITES SUR L'EMBALLAGE DE LA PILE DE RECHANGE.
AVERTISSEMENT
ACTIVATION
1. Ouvrez l'emballage de l'emplacement et assurez-vous d'avoir le nombre approprié de supports de montage et de détecteurs en consultant le plan d'installation.
2. Pour activer le détecteur, ouvrez-le et tirez sur la languette de la pile, comme illustré ci-dessous. (Remarque: Cette opération doit être effectuée dans la
pièce à laquelle est attribué le détecteur; l'activation du détecteur dans une autre pièce risque d'en affecter le fonctionnement, de sorte qu'il ne
communiquera pas correctement.)
- Faites glisser le verrou à l'extrémité du détecteur - Faites glisser l'arrière du boîtier (1)
pour le placer en position déverrouillée. et tirez sur la languette de la pile (2).
- Dès que la pile est activée, retournez le détecteur pour voir le type de clignotement de la DEL.
Après que la DEL a clignoté (ROUGE-JAUNE-VERT), le détecteur est activé.
Une fois le détecteur activé:
• La DEL va se mettre à clignoter continuellement en ROUGE, jusqu'à ce que le détecteur soit apparié.
• Lorsque la correspondance est établie, la DEL clignote en vert (VERT-VERT-VERT).
• Lorsque le détecteur est apparié, la DEL CESSE de clignoter.
- Faites glisser l'arrière du boîtier en place, puis verrouillez-le. Le détecteur ne peut s'insérer dans le support de montage si le boîtier n'est pas verrouillé.
- Assurez-vous que le détecteur est en ligne en consultant le Device Manager de Workplace Advisor. Si le détecteur n'est pas en ligne, commencez le dépannage.

MISE EN PLACE
Règles de mise en place(tables à hauteur fixe ou réglable)
1. La lentille du détecteur doit être orientée vers les occupants de la pièce où les mouvements seront décelés,
sans être bloquée par des obstacles.
2. Les détecteurs doivent être correctement situés, conformément aux directives ci-dessous:
a. Idéalement, le détecteur devrait être situé entre 16 et19 po du bord avant de la surface de travail, et DOIT être placé
à au moins 6 po du bord de la surface, quoique entre 16 et19 po soit le mieux pour un fonctionnement optimum.
b. La lentille du détecteur doit être centré en fonction de l'aire de travail du principal occupant.
c. Si le détecteur ne peut pas être installé entre 16 et19 po du bord avant de la surface de travail, assurez-vous de
régler l'onglet d'alignement du détecteur comme indiqué dans le tableau ci-dessous.
d. S'il y a un tiroir pour clavier, rentrez complètement le tiroir sous la surface de travail. Placez le détecteur sous
le tiroir pour clavier, entre 16 et19 po du rebord de la surface de travail ou à au moins 6 po du rebord de la
surface; assurez-vous de régler l'onglet d'alignement du détecteur comme indiqué dans le tableau ci-dessous.
3. Pour un appariement idéal des passerelles, N'ACTIVEZ PAS les détecteurs avant qu'ils soient à l'endroit où ils seront installés.
4. Dans la mesure du possible, évitez l'installation sur des surfaces métalliques, car vous risquez ainsi de réduire la
portée de connexion à la passerelle ou de causer des pertes de données.
5. L'onglet d'alignement du détecteur doit être inséré dans la rainure appropriée du support de montage, et ce dernier
doit être du côté gauche ou droit selon la position de la rainure, comme indiqué ci-dessous:
Distance du rebord Rainure de montage du détecteur Rainure de montage du détecteur
avant de la surface Position I (20˚) Position II (30˚)
de travail Support de montage du côté DROIT Support de montage du côté GAUCHE
6 à 12 po X
12 à 19 po X
Page 13 of 26
1125807001 Rev B
®
6 po min.
19 po max.
La lentille du détecteur doit être
centrée sur la principale
zone de travail.
centrée
La lentille du détecteur doit
pointer vers l'occupant
En cas de doute sur le lieu d'installation, communiquez avec Expérience client (CX) Steelcase.
Onglet d'alignement
Position IPosition II Position I
Support de montage
du côté DROIT
Position II
Support de montage
du côté GAUCHE

®
Page 14 of 26
1125807001 Rev B
MISE EN PLACE
1. Le détecteur doit être situé conformément aux directives de positionnement de la page précédente.
2. Il faut utiliser la bande adhésive et les vis pour installer le détecteur.
3. Assurez-vous que la surface est propre avant de mettre le détecteur en place. Utilisez le tampon
d'alcool fourni pour nettoyer la surface. Laissez sécher pendant 15 secondes. Il ne devrait y avoir
aucune trace d'humidité une fois la surface complètement sèche.
4. Retirez la pellicule de protection de l'adhésif préinstallé sur le support de montage.
5. Apposez le socle dusupport sur la surface et exercez une solide pression pendant au moins 15 secondes.
6. Insérez la vis fournie dans la trousse de montage dans l'un des deux trous du support de montage
(Figure 1) et vissez jusqu'au bas de la surface de travail. NE SERREZ PAS trop la vis car cela pourrait
endommager le support de montage.
7. Insérez le socle du support de montage dans le couvercle du support au moyen de la goupille d'alignement en faisant tourner le socle jusqu'à ce qu'il
s'enclenche en position (voir la Figure 2).
8. L'onglet d'alignement du détecteur doit être inséré dans la rainure appropriée du support de montage, conformément aux directives de positionnement
et au tableau de la page précédente (Figure 3).
En cas de doute sur le lieu d'installation, communiquez avec Expérience client (CX) Steelcase.
AVIS
Une fois le détecteur inséré dans le
support de montage, il s'enclenche et ne
peut pas être retiré sans le démonter.
Si un détecteur doit être retiré ou
repositionné dans une autre rainure de
montage, voir les instructions de retrait à
la page suivante.
couvercle du
support de montage
socle du support
de montage
rous de vis
Figure 1 Figure 2 Figure 3

®
Page 15 of 26
1125807001 Rev B
MISE EN PLACE | Accès à la pile/déplacement du détecteur
Pour accéder à la pile
1. Insérez un tournevis à tête plate dans les rainures pour soulever le couvercle du support de montage (Figure 1).
2. Retirez le couvercle du support de montage (Figure 2).
3. Faites glisser le détecteur hors du socle du support de montage (Figure 3); faites glisser le boîtier arrière pour exposer la pile.
Pour déplacer le détecteur
1. Insérez un tournevis à tête plate dans les rainures pour soulever le couvercle du support de montage (Figure 1).
2. Retirez le couvercle du bas, puis faites glisser le détecteur hors du socle du support de montage (Figures 2 and 3).
3. Retirez la vis.
4. Faites tourner le socle du support de montage pour le retirer de la surface de travail (Figure 4).
5. Retirez l'ancie ruban adhésif et tout résidu et remplacez-le par un nouvel adhésif avant de réinstaller.
6. Repositionnez le détecteur au nouvel endroit, conformément aux directives de la page précédente.
rainures
Figure 1 Figure 3Figure 2 Figure 4

VALIDATION | Une fois tous les détecteurs en place.
1. Au moyen d'un dispositif mobile, ouvrez une session dans wpa.steelcase.com et rendez-vous à l'onglet Device Manager.
2. Trouvez l'emplacement que vous souhaitez valider.
3. Confirmez que tous les détecteurs de l'emplacement sont « en ligne » (vert) dans le Device Manager de Workplace Advisor (voir l'image plus bas).
4. Confirmez que tous les détecteurs décèlent correctement les mouvements en suivant le processus ci-dessous:
- Faites sortir toutes les personnes de la pièce pendant 2 minutes.
- Assurez-vous que tous les détecteurs passent à l'état « Unoccupied » dans Workplace Advisor; si ce n'est pas le cas, vérifiez pour quelle raison
ils décèlent un mouvement.
- Placez-vous ou assoyez-vous devant l'aire de travail et assurez-vous que le détecteur décèle une activité.
- Répétez à chaque aire de travail pour déclencher chaque détecteur et vous assurer que chacun d'eux passe à l'état « Occupied » dans
Workplace Advisor.
- Quittez l'aire de travail et assurez-vous que tous les détecteurs passent à l'état « Unoccupied ».
5. Approuvez chacune des pièces sur la copie papier des plans d'installation pour suivre le progrès de l'installation.
6. [Optionnel] Retirez le code 2D de l'avant du détecteur après la validation de son fonctionnement dans Workplace Advisor.
7. Une fois tous les emplacements validés, avisez le client que l'installation des détecteurs est terminée.
Step 3 Step 4
en linge
hors linge
occupé
inoccupé
Step 2
®
Page 16 of 26
1125807001 Rev B
Gateway Name (5)
AVIS
Le numéro indiqué pour chaque détecteur
correspond à son numéro de série (qui se trouve
sur l'étiquette à l'intérieur du couvercle de la pile
et sur l'étiquette d'emballage du détecteur).
Le code 2D peut être lu au moyen d'une
appli téléphonique pour vérifier le
numéro de série du détecteur.

®
Page 17 of 26
1125807001 Rev B
Bouton poussoir et voyants indicateur d'état à DEL - Détecteur
Voyant à DEL
ouvercle arrière
bouton
poussoir
- Faites glisser le verrou à l'extrémité du détecteur pour le
placer en position déverrouillée.
- Faites glisser le couvercle arrière pour exposer le
bouton poussoir.
Verrouillé Déverrouillé
Bouton Action Voyants Description
Poussoir indicateurs
à DEL
2 reprises Récupérer l'état Relié
du réseau Non relié
3 reprises Activation de la Le détecteur PIR détecte les
détection PIR mouvements et la DEL clignote
rapidement en vert.
1. La temporisation d'occupation
est réduite à 5 secondes entre les
détections.
2. Le mode de détection PIR
s'arrête après 20 minutes.
Occupation décelée.
(1 sec.) La DEL clignote (1 sec. allumée,
1 sec. fermée) pendant la durée de
la temporisation d'occupation.
4 reprises Imposition de liaison Impose une liaison à un rythme
plus rapide.
1. Le détecteur tente continuelle
ment d'établir une liaison jusqu'à ce
qu'il réussisse.
2. Temporisation après 60 sec. que
la liaison soit établie ou non.
Relié
Non relié
5 reprises Vérification de l'état Bonne
de la pile.
Faible
S.O.
- Appuyez sur le bouton
poussoir pour déterminer
l'état du détecteur (voir le
tableau).

®
Page 18 of 26
1125807001 Rev B
CANADA: INDUSTRY CANADA (IC) STATEMENT
This device meets the IC requirements for RF exposure in public or uncontrolled environments.
Cet appareil est conforme aux conditions de la IC en matière de RF dans des environnements publics ou incontrôlée
IC Notice to Users in accordance with RSS GEN Issue 4:
This device complies with Industry Canada license exempt RSS standard(s). Operation is subject to the following two conditions:
1. This device may not cause interference, and
2. This device must accept any interference, including interference that may cause undesired operation of the device
Cet appareil est conforme avec Industrie Canada RSS standard exempts de licence (s). Son utilisation est soumise à Les deux conditions suivantes:
1. Cet appareil ne peut pas provoquer d’interférences et
2. Cet appareil doit accepter Toute interférence, y compris les interférences qui peuvent causer un mauvais fonctionnement du dispositive
CAN ICES-3 (B)/NMB-3(B)

®
Page 19 of 26
1125807001 Rev B
Steelcase Workplace Advisor - Instrucciones de instalación
del juego detector de la superficie de trabajo
Si tiene problemas, preguntas o inquietudes,
contáctese con Steelcase CX ([email protected])
o llame al 888.STEELCASE (888.783.3522)
para obtener una acción inmediata de las
personas que quieren ayudarle.
(Fuera de U.S.A., Canadá, México, Puerto Rico,
y las islas Vírgenes Norteamericanas,
llame al 1.616.247.2500) o visite nuestro
sitio Web: www.steelcase.com
©2017 Steelcase Inc.
Grand Rapids, MI 49501
U.S.A.
Impreso en los EE. UU.
AVISO
NO saque de la caja los detectores hasta que
estén en sitio y en el espacio asignado (ETIQUETA
CANT). Los detectores vienen pre-empacados
según el espacio y pre-asignados a los espacios
en el Workplace Advisor.
Viaje de puesta en práctica del
Workplace Advisor Steelcase
1. Establecer el equipo del
proyecto
2. Reunir información
3. El vendedor planifica y
especifica las ubicaciones
de la compuerta
4. El vendedor coordina las
ubicaciones de la compuerta
con el departamento IT del
cliente.
5. El IT del cliente instala las
compuertas.
6. El vendedor confirma que la
instalación de la compuerta
esté completa
7. El vendedor instala los
detectores
8. Invitar a más personas
9. Mantener el Workplace
Advisor

Instale los planos
del equipo
designado
®
Page 20 of 26
1125807001 Rev B
Steelcase Workplace Advisor - Instrucciones de instalación
del juego detector de la superficie de trabajo
ANTES DE EMPEZAR
Antes de la instalación
- Confirme con el contacto IT del cliente que las compuertas estén instaladas y en línea.
- Haga que el contacto del cliente reserve los espacios de trabajo para la instalación, aproximadamente 2 minutos por la
instalación del detector.
- Haga que el contacto del cliente confirme si se puede atornillar en el lado inferior de la superficie de trabajo.
Día de la instalación (en sitio)
- Verifique que tiene un paquete por espacio (los detectores son pre-empaquetados por espacio y están pre-asignados a espacios
en el Workplace Advisor. NO SAQUE de la caja hasta estar en el sitio y en el espacio asignado)
- Camine por del sitio con el contacto del cliente, verifique la ubicación de las compuertas y revise la disponibilidad del área de trabajo.
Lo que está incluido
- Detector(es)
- Pilas: una (1) pila CR-123 instalada en el detector.
- Tiras adhesivas de montaje pre-instaladas en los soportes de montaje.
- Soporte(s) de montaje del detector.
- Una toallita de alcohol por detector.
punta
Phillips n° 2
RAYBO
soporte de montaje
Dispositivo con
acceso a internet
y navegador web
[opcional, si usa los
tornillos del paquete
de herraje]
toallita de alcohol
Descripción
1. Placa traslúcida del detector
2. Indicador LED
3. Pila
4. Pulsador
detector
2
4
3
1
3/16 de
pulgada
(5mm)
Si tiene problemas, preguntas o inquietudes,
contáctese con Steelcase CX ([email protected])
o llame al 888.STEELCASE (888.783.3522)
para obtener una acción inmediata de las
personas que quieren ayudarle.
(Fuera de U.S.A., Canadá, México, Puerto Rico,
y las islas Vírgenes Norteamericanas,
llame al 1.616.247.2500) o visite nuestro
sitio Web: www.steelcase.com
©2017 Steelcase Inc.
Grand Rapids, MI 49501
U.S.A.
Impreso en los EE. UU.
